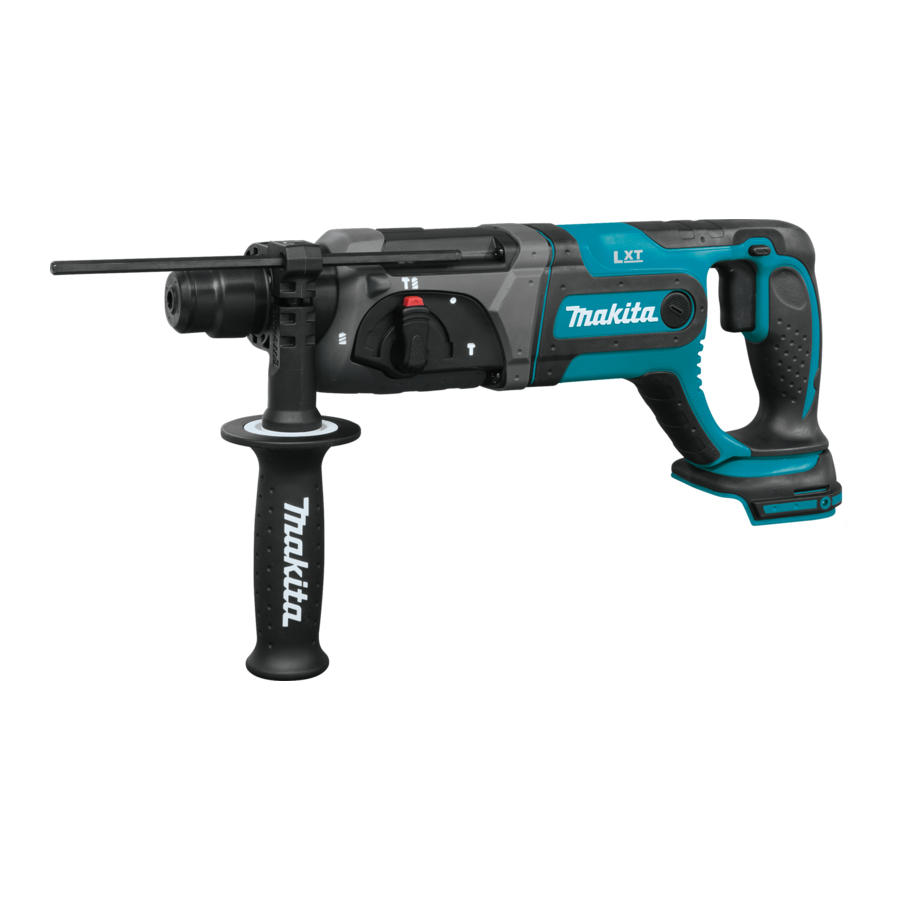

„Makita XRH04“ vadovas

Turinys

1 SPECIFIKACIJOS
2 Bendrieji elektrinio įrankio saugos įspėjimai
- 2.1 AKUMULIATORINIO ROTACINIO PLAKTO SAUGOS ĮSPĖJIMAI
3 Simboliai
- 3.1 SVARBIOS AKUMULIATORIAUS KASETĖS SAUGOS INSTRUKCIJOS
4 FUNKCINIS APRAŠYMAS
5 SURINKIMAS
6 DARBAS
7 PRIEŽIŪRA
- 7.1 Anglies šepetėlių keitimas
8 PASIRENKAMI PRIEDAI
9 Atsisiųsti instrukciją
10 Kitomis kalbomis

SPECIFIKACIJOS

Modelis		XRH04
Talpos	Betonas	24 mm (15/16")
	Plienas	13 mm (1/2")
	Mediena	26 mm (1")
Greitis be apkrovos (RPM)		0–1 200 /min
Smūgių per minutę		0–4 000
Bendras ilgis		417 mm (16–3/8")
Neto svoris		3,2 kg (7,1 svaro)	3,5 kg (7,7 svaro)
Nominali įtampa		D.C. 18 V
Standartinės akumuliatorių kasetės		BL1815N / BL1820	BL1830 / BL1840 / BL1850

Dėl mūsų nuolatinės tyrimų ir plėtros programos, specifikacijos čia gali būti keičiamos be išankstinio įspėjimo.
Specifikacijos ir akumuliatoriaus kasetė gali skirtis priklausomai nuo šalies.
Svoris, su akumuliatoriaus kasete, pagal EPTA procedūrą 01/2003

Bendrieji elektrinio įrankio saugos įspėjimai

Perskaitykite visus saugos įspėjimus ir visas instrukcijas. Nesilaikant įspėjimų ir instrukcijų, gali įvykti elektros smūgis, gaisras ir (arba) rimtas sužalojimas.
Išsaugokite visus įspėjimus ir instrukcijas, kad galėtumėte pasinaudoti ateityje.
Terminas „elektrinis įrankis“ įspėjimuose reiškia jūsų tinklo maitinimo (laidinius) elektrinius įrankius arba baterijomis maitinamus (belaidžius) elektrinius įrankius.

Darbo zonos sauga

Laikykite darbo zoną švarią ir gerai apšviestą. Netvarkingos arba tamsios vietos skatina nelaimingus atsitikimus.
Nenaudokite elektrinių įrankių sprogiose aplinkose, pvz., esant degiems skysčiams, dujoms arba dulkėms. Elektriniai įrankiai sukuria kibirkštis, kurios gali uždegti dulkes arba garus.
Naudodami elektrinį įrankį laikykite vaikus ir pašalinius asmenis atokiau. Išsiblaškymas gali sukelti kontrolės praradimą.

Elektros sauga

Elektrinių įrankių kištukai turi atitikti lizdą. Niekada jokiu būdu nemodifikuokite kištuko. Nenaudokite jokių adapterio kištukų su įžemintais elektriniais įrankiais. Nemodifikuoti kištukai ir atitinkami lizdai sumažins elektros smūgio riziką.
Venkite kūno kontakto su įžemintais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės ir šaldytuvai. Jei jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
Saugokite elektrinius įrankius nuo lietaus ar drėgmės. Į elektrinį įrankį patekęs vanduo padidins elektros smūgio riziką.
Nepiktnaudžiaukite laidu. Niekada nenaudokite laido elektriniam įrankiui nešti, traukti ar atjungti. Saugokite laidą nuo karščio, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką.
Naudodami elektrinį įrankį lauke, naudokite lauko sąlygoms tinkamą ilginamąjį laidą. Naudojant lauko sąlygoms tinkamą laidą, sumažėja elektros smūgio rizika.
Jei naudoti elektrinį įrankį drėgnoje vietoje neišvengiama, naudokite grandinės pertraukiklį (GFCI), apsaugotą nuo įžeminimo gedimų. Naudojant GFCI, sumažėja elektros smūgio rizika.

Asmeninė sauga

Būkite budrūs, stebėkite, ką darote, ir naudodami elektrinį įrankį vadovaukitės sveiku protu. Nenaudokite elektrinio įrankio, kai esate pavargę arba apsvaigę nuo narkotikų, alkoholio ar vaistų. Akimirksnio neatidumas naudojant elektrinius įrankius gali sukelti rimtus sužalojimus.
Naudokite asmenines apsaugos priemones. Visada dėvėkite akių apsaugą. Apsaugos priemonės, tokios kaip dulkių kaukė, neslidūs apsauginiai batai, apsauginis šalmas arba klausos apsauga, naudojamos tinkamomis sąlygomis, sumažins sužalojimus.
Užkirskite kelią netyčiniam įjungimui. Prieš jungdami prie maitinimo šaltinio ir (arba) akumuliatoriaus, paimdami arba nešdami įrankį, įsitikinkite, kad jungiklis yra išjungtoje padėtyje. Elektrinių įrankių nešiojimas pirštu ant jungiklio arba įjungtų elektrinių įrankių su įjungtu jungikliu skatina nelaimingus atsitikimus.
Prieš įjungdami elektrinį įrankį, pašalinkite bet kokį reguliavimo raktą arba veržliaraktį. Veržliaraktis arba raktas, paliktas pritvirtintas prie besisukančios elektrinio įrankio dalies, gali sukelti sužalojimą.
Nepersistenkite. Visada stovėkite tvirtai ir išlaikykite pusiausvyrą. Tai leidžia geriau valdyti elektrinį įrankį netikėtose situacijose.
Tinkamai apsirenkite. Nedėvėkite laisvų drabužių ar papuošalų. Saugokite plaukus, drabužius ir pirštines nuo judančių dalių. Laisvi drabužiai, papuošalai ar ilgi plaukai gali įstrigti į judančias dalis.
Jei yra įrenginiai, skirti prijungti dulkių ištraukimo ir surinkimo įrenginius, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami. Dulkių surinkimas gali sumažinti su dulkėmis susijusius pavojus.

Elektrinių įrankių naudojimas ir priežiūra

Nenaudokite elektrinio įrankio per jėgą. Naudokite tinkamą elektrinį įrankį savo reikmėms. Tinkamas elektrinis įrankis atliks darbą geriau ir saugiau tokiu greičiu, kuriam jis buvo sukurtas.
Nenaudokite elektrinio įrankio, jei jungiklis jo neįjungia ir neišjungia. Bet koks elektrinis įrankis, kurio negalima valdyti jungikliu, yra pavojingas ir turi būti suremontuotas.
Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba sandėliuodami elektrinius įrankius, atjunkite kištuką nuo maitinimo šaltinio ir (arba) akumuliatorių nuo elektrinio įrankio. Tokios prevencinės saugos priemonės sumažina riziką netyčia įjungti elektrinį įrankį.
Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje ir neleiskite asmenims, kurie nėra susipažinę su elektriniu įrankiu arba šiomis instrukcijomis, naudoti elektrinio įrankio. Elektriniai įrankiai yra pavojingi neapmokytų naudotojų rankose.
Prižiūrėkite elektrinius įrankius. Patikrinkite, ar nėra judančių dalių nesutapimo ar susiejimo, dalių lūžių ir bet kokių kitų sąlygų, kurios gali turėti įtakos elektrinio įrankio veikimui. Jei elektrinis įrankis yra pažeistas, prieš naudodami jį suremontuokite. Daugelį nelaimingų atsitikimų sukelia blogai prižiūrimi elektriniai įrankiai.
Laikykite pjovimo įrankius aštrius ir švarius. Tinkamai prižiūrimi pjovimo įrankiai su aštriais pjovimo kraštais yra mažiau linkę užstrigti ir juos lengviau valdyti.
Naudokite elektrinį įrankį, priedus ir įrankių antgalius ir kt. pagal šias instrukcijas, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudojant elektrinį įrankį operacijoms, kurios skiriasi nuo numatytųjų, gali susidaryti pavojinga situacija.

Baterijų įrankių naudojimas ir priežiūra

Įkraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkantis vieno tipo akumuliatoriams, gali sukelti gaisro pavojų, kai naudojamas su kitu akumuliatoriumi.
Naudokite elektrinius įrankius tik su specialiai tam skirtomis baterijomis. Naudojant bet kokius kitus akumuliatorius gali kilti sužalojimų ir gaisro pavojus.
Kai akumuliatorius nenaudojamas, laikykite jį atokiau nuo kitų metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys, varžtai ar kiti smulkūs metaliniai daiktai, kurie gali sujungti vieną gnybtą su kitu. Trumpasis jungimas tarp akumuliatoriaus gnybtų gali sukelti nudegimus arba gaisrą.
Piktnaudžiavimo sąlygomis iš akumuliatoriaus gali išsiskirti skystis; venkite kontakto. Jei atsitiktinai susilietėte, nuplaukite vandeniu. Jei skystis pateko į akis, papildomai kreipkitės į gydytoją. Iš akumuliatoriaus išsiskiriantis skystis gali sukelti dirginimą arba nudegimus.

Aptarnavimas

Patikėkite elektrinio įrankio techninę priežiūrą kvalifikuotam remonto asmeniui, kuris naudoja tik identiškas atsargines dalis. Tai užtikrins, kad elektrinio įrankio sauga bus išlaikyta.
Laikykitės instrukcijų dėl tepimo ir priedų keitimo.
Laikykite rankenas sausas, švarias ir be alyvos bei riebalų.

AKUMULIATORINIO ROTACINIO PLAKTO SAUGOS ĮSPĖJIMAI

Dėvėkite ausų apsaugas. Dėl triukšmo poveikio galite prarasti klausą.
Naudokite papildomą (-as) rankeną (-as), jei ji (-os) tiekiama (-os) kartu su įrankiu. Dėl kontrolės praradimo galite susižaloti.
Laikykite elektrinį įrankį už izoliuotų suėmimo paviršių, kai atliekate operaciją, kurios metu pjovimo priedas gali paliesti paslėptus laidus. Pjovimo priedas, palietęs įtampą turintį laidą, gali padaryti atviras metalines elektrinio įrankio dalis įtampingomis ir sukelti operatoriui elektros smūgį.
Dėvėkite apsauginį šalmą (saugos šalmą), apsauginius akinius ir (arba) veido skydelį. Paprasti akiniai arba akiniai nuo saulės NĖRA apsauginiai akiniai. Taip pat labai rekomenduojama dėvėti dulkių kaukę ir storas paminkštintas pirštines.
Prieš pradėdami naudoti, įsitikinkite, kad antgalis yra saugiai pritvirtintas.
Įprastomis naudojimo sąlygomis įrankis yra skirtas vibruoti. Varžtai gali lengvai atsilaisvinti, todėl gali įvykti gedimas arba nelaimingas atsitikimas. Prieš pradėdami naudoti, atidžiai patikrinkite varžtų sandarumą.
Šaltu oru arba kai įrankis ilgą laiką nebuvo naudojamas, leiskite įrankiui kurį laiką sušilti, veikdami jį be apkrovos. Tai atlaisvins tepimą. Be tinkamo įkaitinimo, kalimo operacija yra sudėtinga.
Visada įsitikinkite, kad stovite tvirtai. Įsitikinkite, kad niekas nėra apačioje, kai naudojate įrankį aukštose vietose.
Tvirtai laikykite įrankį abiem rankomis.
Saugokite rankas nuo judančių dalių.
Nepalikite įrankio įjungto. Valdykite įrankį tik laikydami rankoje.
Naudodami nenukreipkite įrankio į jokį asmenį zonoje. Antgalis gali išskristi ir rimtai sužaloti ką nors.
Nelieskite antgalio ar dalių šalia antgalio iškart po naudojimo; jie gali būti labai karšti ir nudeginti odą.
Kai kuriose medžiagose yra cheminių medžiagų, kurios gali būti toksiškos. Būkite atsargūs, kad neįkvėptumėte dulkių ir nepatektų ant odos. Laikykitės medžiagų tiekėjo saugos duomenų.

NELEISKITE patogumui ar susipažinimui su produktu (įgytam pakartotinai naudojant) pakeisti griežto saugos taisyklių, taikomų šiam produktui, laikymosi. NETINKAMAS NAUDOJIMAS arba saugos taisyklių, nurodytų šiame naudojimo vadove, nesilaikymas gali sukelti rimtus sužalojimus.

Simboliai

Toliau pateikiami įrankiui naudojami simboliai.

	Voltai
	Nuolatinė srovė
	Greitis be apkrovos
	Apsisukimų arba grįžtamųjų judesių per minutę
	Smūgių skaičius

SVARBIOS AKUMULIATORIAUS KASETĖS SAUGOS INSTRUKCIJOS

Prieš naudodami akumuliatoriaus kasetę, perskaitykite visas instrukcijas ir įspėjamuosius ženklus, esančius ant (1) akumuliatoriaus įkroviklio, (2) akumuliatoriaus ir (3) gaminio, naudojančio akumuliatorių.
Neardykite akumuliatoriaus kasetės.
Jei veikimo laikas pernelyg sutrumpėjo, nedelsdami nustokite veikti. Dėl to gali kilti perkaitimo, galimų nudegimų ir net sprogimo pavojus.
Jei elektrolitas pateko į akis, išplaukite jas švariu vandeniu ir nedelsdami kreipkitės į gydytoją. Tai gali sukelti jūsų regėjimo praradimą.
Nesukelkite akumuliatoriaus kasetės trumpojo jungimo:
1. Nelieskite gnybtų jokia laidžia medžiaga.
2. Venkite laikyti akumuliatoriaus kasetę talpykloje su kitais metaliniais daiktais, tokiais kaip vinys, monetos ir kt.
3. Saugokite akumuliatoriaus kasetę nuo vandens ar lietaus.

Trumpasis akumuliatoriaus jungimas gali sukelti didelę srovę, perkaitimą, galimus nudegimus ir net gedimą.

Nelaikykite įrankio ir akumuliatoriaus kasetės vietose, kur temperatūra gali pasiekti arba viršyti 50 ﾟ C (122 ﾟ F).
Nedeginkite akumuliatoriaus kasetės, net jei ji yra labai pažeista arba visiškai susidėvėjusi. Akumuliatoriaus kasetė gali sprogti gaisro metu.
Būkite atsargūs, kad nenumestumėte ar nesumuštumėte akumuliatoriaus.
Nenaudokite pažeisto akumuliatoriaus.
Laikykitės vietinių taisyklių, susijusių su akumuliatoriaus išmetimu.

Patarimai, kaip išlaikyti maksimalų akumuliatoriaus tarnavimo laiką

Įkraukite akumuliatoriaus kasetę prieš visiškai išsikraunant.
Visada sustabdykite įrankio veikimą ir įkraukite akumuliatoriaus kasetę, kai pastebite mažesnę įrankio galią.
Niekada neįkraukite visiškai įkrautos akumuliatoriaus kasetės.
Perkrovimas sutrumpina akumuliatoriaus tarnavimo laiką.
Įkraukite akumuliatoriaus kasetę kambario temperatūroje 10°C–40°C (50°F–104°F). Prieš įkraudami leiskite karštai akumuliatoriaus kasetei atvėsti.
Įkraukite akumuliatoriaus kasetę kas šešis mėnesius, jei nenaudojate jos ilgą laiką.

FUNKCINIS APRAŠYMAS

Visada įsitikinkite, kad įrankis yra išjungtas ir akumuliatoriaus kasetė išimta prieš reguliuodami ar tikrindami įrankio funkciją.

Akumuliatoriaus kasetės įdėjimas arba išėmimas

Visada išjunkite įrankį prieš įdėdami arba išimdami akumuliatoriaus kasetę.
Tvirtai laikykite įrankį ir akumuliatoriaus kasetę, kai įdedate arba išimate akumuliatoriaus kasetę. Jei netvirtai laikysite įrankį ir akumuliatoriaus kasetę, jie gali išslysti iš rankų ir sugadinti įrankį bei akumuliatoriaus kasetę, o jūs galite susižaloti.

Norėdami išimti akumuliatoriaus kasetę, išstumkite ją iš įrankio, tuo pačiu stumdami mygtuką kasetės priekyje.
Norėdami įdėti akumuliatoriaus kasetę, sulygiuokite liežuvėlį ant akumuliatoriaus kasetės su grioveliu korpuse ir įstumkite ją į vietą. Įkiškite ją iki galo, kol ji užsifiksuos su nedideliu spragtelėjimu. Jei mygtuko viršutinėje pusėje matote raudoną indikatorių, jis nėra visiškai užfiksuotas.

Raudonas indikatorius
Mygtukas
Akumuliatoriaus kasetė

Visada įdėkite akumuliatoriaus kasetę iki galo, kol nebus matomas raudonas indikatorius. Jei ne, ji gali netyčia iškristi iš įrankio ir sužeisti jus ar aplinkinius.
Neįdėkite akumuliatoriaus kasetės jėga. Jei kasetė lengvai nesislenka, ji įdėta neteisingai.

Akumuliatoriaus apsaugos sistema

(Ličio jonų akumuliatorius su žvaigždės ženklu)

Žvaigždės ženklas

Ličio jonų akumuliatoriai su žvaigždės ženklu yra aprūpinti apsaugos sistema. Ši sistema automatiškai atjungia maitinimą įrankiui, kad pailgintų akumuliatoriaus tarnavimo laiką.
Įrankis automatiškai sustos veikimo metu, jei įrankis ir (arba) akumuliatorius bus veikiami vienos iš šių sąlygų:

Perkrautas:
Įrankis naudojamas taip, kad sunaudoja neįprastai didelę srovę.
Esant tokiai situacijai, atleiskite įrankio gaiduko jungiklį ir sustabdykite programą, dėl kurios įrankis buvo perkrautas. Tada vėl patraukite gaiduko jungiklį, kad paleistumėte iš naujo.
Jei įrankis neįsijungia, akumuliatorius yra perkaitęs. Esant tokiai situacijai, leiskite akumuliatoriui atvėsti prieš vėl patraukdami gaiduko jungiklį.
Žema akumuliatoriaus įtampa:
Likusio akumuliatoriaus talpos yra per mažai ir įrankis neveiks. Esant tokiai situacijai, išimkite ir įkraukite akumuliatorių.

Jungiklio veikimas

Prieš įdėdami akumuliatoriaus kasetę į įrankį, visada patikrinkite, ar jungiklio gaidukas tinkamai veikia ir grįžta į "OFF" (išjungta) padėtį, kai atleidžiamas.

Norėdami paleisti įrankį, tiesiog patraukite jungiklio gaiduką. Įrankio greitis didėja didinant spaudimą jungiklio gaidukui. Atleiskite jungiklio gaiduką, kad sustabdytumėte.

Jungiklio gaidukas

Elektrinis stabdys

Šis įrankis yra aprūpintas elektriniu stabdžiu. Jei įrankis nuolat greitai nesustoja atleidus jungiklio gaiduką, atiduokite įrankį aptarnauti į Makita techninės priežiūros centrą.

Atbulinės eigos jungiklio veikimas

Šis įrankis turi atbulinės eigos jungiklį, skirtą sukimosi krypčiai pakeisti. Paspauskite atbulinės eigos jungiklio svirtį iš A pusės, kad suktųsi pagal laikrodžio rodyklę, arba iš B pusės, kad suktųsi prieš laikrodžio rodyklę.
Kai atbulinės eigos jungiklio svirtis yra neutralioje padėtyje, jungiklio gaiduko negalima patraukti.

Atbulinės eigos jungiklio svirtis

Prieš pradėdami darbą, visada patikrinkite sukimosi kryptį.
Naudokite atbulinės eigos jungiklį tik tada, kai įrankis visiškai sustoja. Sukimosi krypties keitimas prieš įrankiui sustojant gali jį sugadinti.
Kai nenaudojate įrankio, visada nustatykite atbulinės eigos jungiklio svirtį į neutralią padėtį.

Veikimo režimo pasirinkimas

Sukimas su kalimu
Gręžimui betone, mūre ir t. t., paspauskite fiksavimo mygtuką ir pasukite veikimo režimo keitimo rankenėlę iki simbolio. Naudokite karbido antgalio grąžtą.

Fiksavimo mygtukas
Sukimas su kalimu
Veikimo režimo keitimo rankenėlė

Tik sukimas
Gręžimui medienoje, metale ar plastikinėse medžiagose, paspauskite fiksavimo mygtuką ir pasukite veikimo režimo keitimo rankenėlę iki simbolio. Naudokite spiralinį grąžtą arba medienos grąžtą.

Tik sukimas

Tik kalimas
Skaldymui, atplaišų pašalinimui ar griovimo operacijoms, paspauskite fiksavimo mygtuką ir pasukite veikimo režimo keitimo rankenėlę iki simbolio. Naudokite smaigalį, šaltą kaltą, atplaišų pašalinimo kaltą ir t. t.

Tik kalimas

Negalima sukti veikimo režimo keitimo rankenėlės, kai įrankis veikia. Įrankis bus sugadintas.
Kad išvengtumėte greito režimo keitimo mechanizmo susidėvėjimo, įsitikinkite, kad veikimo režimo keitimo rankenėlė visada yra tvirtai įstatyta vienoje iš trijų veikimo režimų padėčių.

Sukimo momento ribotuvas

Sukimo momento ribotuvas įsijungs, kai bus pasiektas tam tikras sukimo momento lygis. Variklis atsijungs nuo išėjimo veleno. Kai tai atsitiks, grąžtas nustos suktis.

Kai tik suveikia sukimo momento ribotuvas, nedelsdami išjunkite įrankį. Tai padės išvengti priešlaikinio įrankio susidėvėjimo.
Su šiuo įrankiu negalima naudoti skylės pjūklų. Jie linkę užstrigti arba lengvai įstrigti skylėje. Dėl to sukimo momento ribotuvas įsijungs per dažnai.

SURINKIMAS

Visada įsitikinkite, kad įrankis yra išjungtas ir akumuliatoriaus kasetė išimta prieš atlikdami bet kokius darbus su įrankiu.

Šoninė rankena (pagalbinė rankena)

Visada naudokite šoninę rankeną, kad užtikrintumėte darbo saugumą.

Įdėkite šoninę rankeną taip, kad rankenos dantys tilptų tarp iškyšų ant įrankio korpuso. Tada priveržkite rankeną sukdami pagal laikrodžio rodyklę norimoje padėtyje. Ją galima pasukti 360°, kad būtų užfiksuota bet kurioje padėtyje.

Rankenos pagrindas
Šoninė rankena
Atlaisvinti
Priveržti
Dantys
Iškyša

Grąžto tepalas

Iš anksto padenkite grąžto kotelio galvutę nedideliu kiekiu grąžto tepalo (apie 0,5–1 g; 0,02–0,04 uncijos). Šis griebtuvo tepimas užtikrina sklandų veikimą ir ilgesnį tarnavimo laiką.

Grąžto įdėjimas arba išėmimas

Prieš įdėdami grąžtą, nuvalykite grąžto kotelį ir patepkite jį grąžto tepalu.

Grąžto kotelis
Grąžto tepalas

Įkiškite grąžtą į įrankį. Pasukite grąžtą ir įstumkite jį, kol jis įsijungs.

Grąžtas
Griebtuvo dangtelis

Jei grąžto negalima įstumti, išimkite grąžtą. Kelis kartus patraukite griebtuvo dangtelį žemyn. Tada vėl įkiškite grąžtą. Pasukite grąžtą ir įstumkite jį, kol jis įsijungs.
Įdėję visada įsitikinkite, kad grąžtas tvirtai laikosi vietoje, bandydami jį ištraukti.
Norėdami išimti grąžtą, patraukite griebtuvo dangtelį iki galo žemyn ir ištraukite grąžtą.

Grąžtas
Griebtuvo dangtelis

Grąžto kampas (kai skaldote, atplaišas pašalinate ar griaunate)

O simbolis
Veikimo režimo keitimo rankenėlė

Grąžtą galima užfiksuoti norimu kampu. Norėdami pakeisti grąžto kampą, paspauskite fiksavimo mygtuką ir pasukite veikimo režimo keitimo rankenėlę iki O simbolio. Pasukite grąžtą norimu kampu.
Paspauskite fiksavimo mygtuką ir pasukite veikimo režimo keitimo rankenėlę iki simbolio. Tada įsitikinkite, kad grąžtas tvirtai laikosi vietoje, šiek tiek jį pasukdami.

Gylio matuoklis

Gylio matuoklis yra patogus gręžiant vienodo gylio skyles. Atlaisvinkite šoninę rankeną ir įkiškite gylio matuoklį į skylę šoninėje rankenoje. Nustatykite gylio matuoklį iki norimo gylio ir priveržkite šoninę rankeną.

Gylio matuoklis

PASTABA:

Gylio matuoklio negalima naudoti toje padėtyje, kurioje gylio matuoklis atsitrenkia į pavarų dėžės korpusą.

Dulkių gaudyklė

Naudokite dulkių gaudyklę, kad dulkės nenukristų ant įrankio ir ant jūsų, kai atliekate gręžimo darbus virš galvos. Pritvirtinkite dulkių gaudyklę prie grąžto, kaip parodyta paveikslėlyje. Grąžtų, prie kurių galima pritvirtinti dulkių gaudyklę, dydis yra toks.

Dulkių gaudyklė

	Grąžto skersmuo
Dulkių gaudyklė 5	6 mm (1/4") - 14,5 mm (9/16")
Dulkių gaudyklė 9	12 mm (15/32") - 16 mm (5/8")

DARBAS

Gręžimas su kalimu

Nustatykite veikimo režimo keitimo rankenėlę į simbolį. Padėkite grąžtą norimoje skylės vietoje, tada patraukite jungiklio gaiduką.
Nenaudokite jėgos įrankiui. Lengvas spaudimas duoda geriausius rezultatus. Laikykite įrankį padėtyje ir neleiskite jam išslysti iš skylės.
Nenaudokite didesnio spaudimo, kai skylė užsikemša drožlėmis ar dalelėmis. Vietoj to, paleiskite įrankį tuščiąja eiga, tada iš dalies ištraukite grąžtą iš skylės. Kelis kartus pakartojus, skylė bus išvalyta ir galima atnaujinti normalų gręžimą.

Skylės pramušimo metu, kai skylė užsikemša drožlėmis ir dalelėmis arba kai atsitrenkiama į betone įterptus armatūros strypus, įrankiui/grąžtui tenka didžiulė ir staigi sukimo jėga. Visada naudokite šoninę rankeną (pagalbinę rankeną) ir tvirtai laikykite įrankį už šoninės rankenos ir jungiklio rankenos darbo metu. To nepadarius, galite prarasti įrankio kontrolę ir galite sunkiai susižaloti.

PASTABA:
Grąžto sukimosi ekscentriškumas gali atsirasti, kai įrankis veikia be apkrovos. Įrankis automatiškai centruojasi darbo metu. Tai neturi įtakos gręžimo tikslumui.

Išpūtimo lemputė

(pasirenkamas priedas)
Išgręžę skylę, naudokite išpūtimo lemputę, kad išvalytumėte dulkes iš skylės.

Išpūtimo lemputė

Skaldymas / Atplaišų pašalinimas / Griovimas

Nustatykite veikimo režimo keitimo rankenėlę į simbolį. Tvirtai laikykite įrankį abiem rankomis. Įjunkite įrankį ir šiek tiek paspauskite įrankį, kad įrankis nešokinėtų nekontroliuojamai. Stipriai spaudžiant įrankį, efektyvumas nepadidės.

Gręžimas medienoje arba metale

Naudokite pasirenkamą grąžto griebtuvo mazgą. Jį įdėdami vadovaukitės "Grąžto įdėjimas arba išėmimas", aprašytu ankstesniame puslapyje.
Nustatykite veikimo režimo keitimo rankenėlę taip, kad rodyklė rodytų simbolį.

Griebtuvo adapteris
Beraktis grąžto griebtuvas

Įvorė
Žiedas

Niekada nenaudokite "sukimosi su kalimu", kai prie įrankio pritvirtintas grąžto griebtuvo mazgas. Grąžto griebtuvo mazgas gali būti sugadintas. Be to, grąžto griebtuvas atsiskirs, kai įrankis bus apgręžtas.
Per stipriai spaudžiant įrankį, gręžimas nepaspartės. Tiesą sakant, šis per didelis spaudimas tik sugadins jūsų grąžto antgalį, sumažins įrankio našumą ir sutrumpins įrankio tarnavimo laiką.
Skylės pramušimo metu įrankiui/grąžtui tenka didžiulė sukimo jėga. Tvirtai laikykite įrankį ir būkite atsargūs, kai grąžtas pradeda pramušti ruošinį.
Įstrigusį grąžtą galima lengvai išimti nustatant atbulinės eigos jungiklį atbulinės eigos sukimui, kad jį ištrauktumėte. Tačiau įrankis gali staiga atsitraukti, jei jo tvirtai nelaikysite.
Visada pritvirtinkite mažus ruošinius į spaustuvus ar panašų prilaikymo įtaisą.

PRIEŽIŪRA

Visada įsitikinkite, kad įrankis yra išjungtas ir akumuliatoriaus kasetė išimta prieš bandant atlikti patikrą ar priežiūrą.
Niekada nenaudokite benzino, benzeno, skiediklio, alkoholio ar panašių medžiagų. Dėl to gali atsirasti spalvos pakitimų, deformacijų ar įtrūkimų.

Anglies šepetėlių keitimas

Reguliariai išimkite ir patikrinkite anglies šepetėlius. Pakeiskite, kai jie susidėvi iki ribos žymos. Laikykite anglies šepetėlius švarius ir laisvus, kad jie galėtų slysti laikikliuose. Abu anglies šepetėliai turi būti pakeisti vienu metu. Naudokite tik identiškus anglies šepetėlius.

Ribos žyma

Naudokite atsuktuvą, kad nuimtumėte šepetėlio laikiklio dangtelius. Išimkite susidėvėjusius anglies šepetėlius, įdėkite naujus ir pritvirtinkite šepetėlio laikiklio dangtelius.

Atsuktuvas
Šepetėlio laikiklio dangtelis

Pakeitę šepetėlius, įdėkite akumuliatoriaus kasetę į įrankį ir įlaužkite šepetėlius paleisdami įrankį be apkrovos maždaug 1 minutę. Tada patikrinkite įrankį veikiant ir elektrinio stabdžio veikimą atleidus jungiklio gaiduką. Jei elektrinis stabdys veikia blogai, kreipkitės į vietinį Makita aptarnavimo centrą dėl remonto.
Siekiant išlaikyti gaminio SAUGUMĄ ir PATIKIMUMĄ, remontą, bet kokią kitą priežiūrą ar reguliavimą turėtų atlikti Makita įgalioti arba gamyklos aptarnavimo centrai, visada naudojant Makita atsargines dalis.

PASIRENKAMI PRIEDAI

Šiuos priedus arba priedėlius rekomenduojama naudoti su jūsų Makita įrankiu, nurodytu šiame vadove. Naudojant bet kokius kitus priedus ar priedėlius, gali kilti pavojus susižaloti. Naudokite tik priedą arba priedėlį pagal paskirtį.

Jei jums reikia pagalbos dėl išsamesnės informacijos apie šiuos priedus, kreipkitės į vietinį Makita aptarnavimo centrą.
