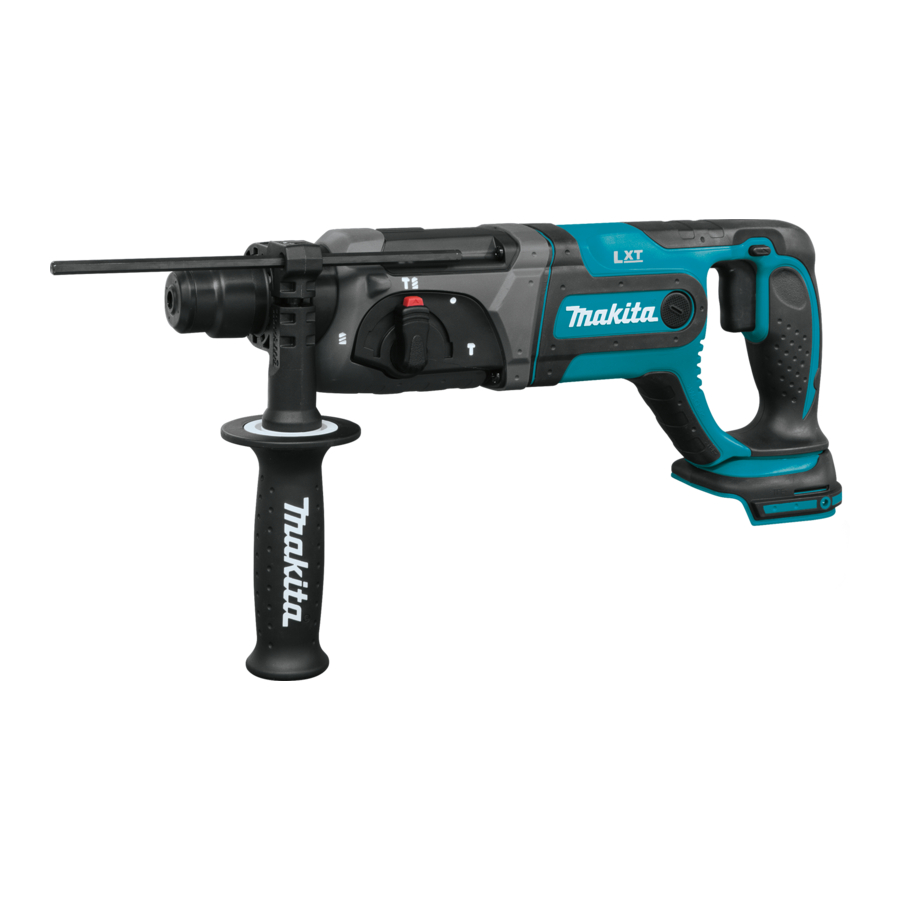

Makita XRH04 Priručnik

Sadržaj

SPECIFIKACIJE

Model XRH04
Kapaciteti Beton 24 mm (15/16")
Čelik 13 mm (1/2")
Drvo 26 mm (1")
Brzina bez opterećenja (RPM) 0 - 1,200 /min
Udarci u minuti 0 - 4,000
Ukupna duljina 417 mm (16-3/8")
Neto težina 3.2 kg (7.1 lbs) 3.5 kg (7.7 lbs)
Nazivni napon D.C. 18 V
Standardni ulošci baterije BL1815N / BL1820 BL1830 / BL1840 / BL1850
  • Zbog našeg kontinuiranog programa istraživanja i razvoja, specifikacije ovdje navedene podložne su promjenama bez prethodne obavijesti.
  • Specifikacije i uložak baterije mogu se razlikovati od zemlje do zemlje.
  • Težina, s uloškom baterije, prema EPTA-proceduri 01/2003

Opća sigurnosna upozorenja za električni alat

Upozorenje
Pročitajte sva sigurnosna upozorenja i sve upute. Nepoštivanje upozorenja i uputa može rezultirati električnim udarom, požarom i/ili ozbiljnom ozljedom.
Spremite sva upozorenja i upute za buduću upotrebu.
Izraz "električni alat" u upozorenjima odnosi se na vaš električni alat s napajanjem iz mreže (s kabelom) ili električni alat s napajanjem iz baterije (bežični).

Sigurnost radnog područja

  1. Održavajte radno područje čistim i dobro osvijetljenim. Nered ili tamna područja pozivaju na nesreće.
  2. Nemojte koristiti električne alate u eksplozivnim atmosferama, kao što je prisutnost zapaljivih tekućina, plinova ili prašine. Električni alati stvaraju iskre koje mogu zapaliti prašinu ili pare.
  3. Držite djecu i promatrače podalje dok koristite električni alat. Ometanja vam mogu uzrokovati gubitak kontrole.

Električna sigurnost

  1. Utikači električnog alata moraju odgovarati utičnici. Nikada ne mijenjajte utikač ni na koji način. Ne koristite adapterske utikače s uzemljenim električnim alatima. Nemodificirani utikači i odgovarajuće utičnice smanjit će rizik od električnog udara.
  2. Izbjegavajte kontakt tijela s uzemljenim površinama kao što su cijevi, radijatori, štednjaci i hladnjaci. Postoji povećani rizik od električnog udara ako je vaše tijelo uzemljeno.
  3. Ne izlažite električne alate kiši ili mokrim uvjetima. Voda koja ulazi u električni alat povećat će rizik od električnog udara.
  4. Nemojte zloupotrebljavati kabel. Nikada ne koristite kabel za nošenje, povlačenje ili isključivanje električnog alata. Držite kabel podalje od topline, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zapetljani kabeli povećavaju rizik od električnog udara.
  5. Kada koristite električni alat na otvorenom, koristite produžni kabel prikladan za vanjsku upotrebu. Korištenje kabela prikladnog za vanjsku upotrebu smanjuje rizik od električnog udara.
  6. Ako je korištenje električnog alata na vlažnom mjestu neizbježno, koristite napajanje zaštićeno prekidačem strujnog kruga (GFCI). Korištenje GFCI smanjuje rizik od električnog udara.

Osobna sigurnost

  1. Budite oprezni, pazite što radite i koristite zdrav razum kada koristite električni alat. Nemojte koristiti električni alat dok ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje tijekom korištenja električnih alata može rezultirati ozbiljnom osobnom ozljedom.
  2. Koristite osobnu zaštitnu opremu. Uvijek nosite zaštitu za oči. Zaštitna oprema kao što je maska za prašinu, protuklizne zaštitne cipele, tvrda kapa ili zaštita za sluh, koja se koristi za odgovarajuće uvjete, smanjit će osobne ozljede.
  3. Spriječite nenamjerno pokretanje. Provjerite je li prekidač u isključenom položaju prije spajanja na izvor napajanja i/ili bateriju, podizanja ili nošenja alata. Nošenje električnih alata s prstom na prekidaču ili napajanje električnih alata koji imaju uključen prekidač poziva na nesreće.
  4. Uklonite bilo koji ključ za podešavanje ili ključ prije uključivanja električnog alata. Ključ ili ključ koji je pričvršćen na rotirajući dio električnog alata može rezultirati osobnom ozljedom.
  5. Ne pretjerujte. Uvijek održavajte pravilan položaj i ravnotežu. To omogućuje bolju kontrolu električnog alata u neočekivanim situacijama.
  6. Odjenite se prikladno. Ne nosite široku odjeću ili nakit. Držite kosu, odjeću i rukavice podalje od pokretnih dijelova. Široka odjeća, nakit ili duga kosa mogu se zapetljati u pokretne dijelove.
  7. Ako su osigurani uređaji za spajanje uređaja za usisavanje i sakupljanje prašine, provjerite jesu li spojeni i pravilno korišteni. Korištenje usisavanja prašine može smanjiti opasnosti povezane s prašinom.

Korištenje i njega električnog alata

  1. Nemojte prisiljavati električni alat. Koristite pravi električni alat za svoju primjenu. Pravi električni alat će obaviti posao bolje i sigurnije brzinom za koju je dizajniran.
  2. Nemojte koristiti električni alat ako ga prekidač ne uključuje i isključuje. Svaki električni alat koji se ne može kontrolirati prekidačem je opasan i mora se popraviti.
  3. Isključite utikač iz izvora napajanja i/ili bateriju iz električnog alata prije bilo kakvih podešavanja, promjene pribora ili pohranjivanja električnih alata. Takve preventivne sigurnosne mjere smanjuju rizik od slučajnog pokretanja električnog alata.
  4. Pohranite neaktivne električne alate izvan dohvata djece i ne dopustite osobama koje nisu upoznate s električnim alatom ili ovim uputama da koriste električni alat. Električni alati su opasni u rukama neobučenih korisnika.
  5. Održavajte električne alate. Provjerite ima li neusklađenosti ili vezanja pokretnih dijelova, loma dijelova i bilo kojeg drugog stanja koje može utjecati na rad električnog alata. Ako je oštećen, popravite električni alat prije uporabe. Mnoge nesreće uzrokovane su loše održavanim električnim alatima.
  6. Održavajte alate za rezanje oštrim i čistim. Pravilno održavani alati za rezanje s oštrim reznim rubovima manje će se vezati i lakše ih je kontrolirati.
  7. Koristite električni alat, pribor i nastavke alata itd. u skladu s ovim uputama, uzimajući u obzir radne uvjete i rad koji se obavlja. Korištenje električnog alata za radnje različite od onih za koje je namijenjen može rezultirati opasnom situacijom.

Korištenje i njega alata na baterije

  1. Punite samo punjačem koji je odredio proizvođač. Punjač koji je prikladan za jednu vrstu baterije može stvoriti rizik od požara kada se koristi s drugom baterijom.
  2. Koristite električne alate samo s posebno dizajniranim baterijama. Korištenje bilo kojih drugih baterija može stvoriti rizik od ozljeda i požara.
  3. Kada baterija nije u uporabi, držite je podalje od drugih metalnih predmeta, poput spajalica, kovanica, ključeva, čavala, vijaka ili drugih malih metalnih predmeta, koji mogu uspostaviti vezu s jednog terminala na drugi. Kratko spajanje terminala baterije može uzrokovati opekline ili požar.
  4. U uvjetima zlostavljanja, tekućina se može izbaciti iz baterije; izbjegavajte kontakt. Ako dođe do slučajnog kontakta, isperite vodom. Ako tekućina dođe u kontakt s očima, dodatno potražite liječničku pomoć. Tekućina izbačena iz baterije može uzrokovati iritaciju ili opekline.

Servis

  1. Neka vaš električni alat servisira kvalificirana osoba za popravak koristeći samo identične zamjenske dijelove. To će osigurati održavanje sigurnosti električnog alata.
  2. Slijedite upute za podmazivanje i promjenu pribora.
  3. Držite ručke suhe, čiste i bez ulja i masti.

SIGURNOSNA UPOZORENJA ZA AKUMULATORSKI ROTACIONI ČEKIĆ

  1. Nosite štitnike za uši. Izloženost buci može uzrokovati gubitak sluha.
  2. Koristite pomoćnu ručku(e), ako se isporučuje s alatom. Gubitak kontrole može uzrokovati osobne ozljede.
  3. Držite električni alat za izolirane površine za hvatanje, kada izvodite radnju u kojoj nastavak za rezanje može doći u kontakt sa skrivenim ožičenjem. Kontakt nastavka za rezanje sa žicom pod naponom može izložiti metalne dijelove električnog alata naponu i može dati operateru električni udar.
  4. Nosite tvrdu kapu (zaštitnu kacigu), zaštitne naočale i/ili štitnik za lice. Obične naočale ili sunčane naočale NISU zaštitne naočale. Također se preporučuje nošenje maske za prašinu i debelo podstavljenih rukavica.
  5. Provjerite je li nastavak pričvršćen na mjesto prije rada.
  6. Tijekom normalnog rada, alat je dizajniran za proizvodnju vibracija. Vijci se mogu lako olabaviti, što može uzrokovati kvar ili nesreću. Pažljivo provjerite zategnutost vijaka prije rada.
  7. Po hladnom vremenu ili kada alat nije korišten dulje vrijeme, ostavite alat da se zagrije neko vrijeme radeći ga bez opterećenja. To će opustiti podmazivanje. Bez pravilnog zagrijavanja, rad čekićem je težak.
  8. Uvijek budite sigurni da imate čvrsto uporište. Pazite da nitko nije ispod kada koristite alat na visokim mjestima.
  9. Držite alat čvrsto s obje ruke.
  10. Držite ruke podalje od pokretnih dijelova.
  11. Ne ostavljajte alat da radi. Koristite alat samo kada ga držite u ruci.
  12. Ne usmjeravajte alat prema nikome u području dok radite. Nastavak bi mogao izletjeti i ozbiljno ozlijediti nekoga.
  13. Ne dirajte nastavak ili dijelove u blizini nastavka odmah nakon rada; mogu biti iznimno vrući i mogu opeći vašu kožu.
  14. Neki materijali sadrže kemikalije koje mogu biti otrovne. Budite oprezni kako biste spriječili udisanje prašine i kontakt s kožom. Slijedite sigurnosne podatke dobavljača materijala.

Upozorenje
NEMOJTE dopustiti da udobnost ili upoznatost s proizvodom (stečena ponovljenom uporabom) zamijene strogo pridržavanje sigurnosnih pravila za predmetni proizvod. ZLOUPOTREBA ili nepoštivanje sigurnosnih pravila navedenih u ovom priručniku s uputama može uzrokovati ozbiljne osobne ozljede.

Simboli

Sljedeće pokazuje simbole koji se koriste za alat.

volti
istosmjerna struja
brzina bez opterećenja
okretaji ili pomaci u minuti
broj udaraca

VAŽNE SIGURNOSNE UPUTE ZA ULOŽAK BATERIJE

  1. Prije uporabe uloška baterije, pročitajte sve upute i oznake upozorenja na (1) punjaču baterije, (2) bateriji i (3) proizvodu koji koristi bateriju.
  2. Nemojte rastavljati uložak baterije.
  3. Ako se vrijeme rada pretjerano skratilo, odmah prestanite s radom. To može rezultirati rizikom od pregrijavanja, mogućih opeklina, pa čak i eksplozije.
  4. Ako elektrolit dospije u vaše oči, isperite ih čistom vodom i odmah potražite liječničku pomoć. To može rezultirati gubitkom vida.
  5. Nemojte kratko spojiti uložak baterije:
    1. Ne dodirujte terminale bilo kojim vodljivim materijalom.
    2. Izbjegavajte pohranjivanje uloška baterije u spremnik s drugim metalnim predmetima kao što su čavli, kovanice itd.
    3. Ne izlažite uložak baterije vodi ili kiši.

Kratki spoj baterije može uzrokovati veliki protok struje, pregrijavanje, moguće opekline, pa čak i kvar.

  1. Ne pohranjujte alat i uložak baterije na mjestima gdje temperatura može doseći ili premašiti 50 ﾟ C (122 ﾟ F).
  2. Ne spaljujte uložak baterije čak i ako je ozbiljno oštećen ili potpuno istrošen. Uložak baterije može eksplodirati u vatri.
  3. Pazite da ne ispustite ili udarite bateriju.
  4. Ne koristite oštećenu bateriju.
  5. Slijedite vaše lokalne propise koji se odnose na zbrinjavanje baterije.

Savjeti za održavanje maksimalnog vijeka trajanja baterije

  1. Napunite uložak baterije prije nego što se potpuno isprazni.
    Uvijek zaustavite rad alata i napunite uložak baterije kada primijetite manje snage alata.
  2. Nikada nemojte ponovno puniti potpuno napunjeni uložak baterije.
    Prekomjerno punjenje skraćuje vijek trajanja baterije.
  3. Napunite uložak baterije na sobnoj temperaturi od 10°C - 40°C (50°F - 104°F). Pustite da se vrući uložak baterije ohladi prije punjenja.
  4. Napunite uložak baterije jednom u svakih šest mjeseci ako ga ne koristite dulje vrijeme.

FUNKCIONALNI OPIS

Oprez

  • Uvijek provjerite je li alat isključen i je li uložak baterije uklonjen prije podešavanja ili provjere funkcije alata.

Ugradnja ili uklanjanje uloška baterije

Oprez

  • Uvijek isključite alat prije postavljanja ili uklanjanja uloška baterije.
  • Čvrsto držite alat i uložak baterije prilikom postavljanja ili uklanjanja uloška baterije. Ako ne držite alat i uložak baterije čvrsto, mogu vam iskliznuti iz ruku i prouzročiti oštećenje alata i uloška baterije te osobnu ozljedu.

Za uklanjanje uloška baterije, izvucite ga iz alata dok klizate gumb na prednjoj strani uloška.
Za ugradnju uloška baterije, poravnajte jezičac na ulošku baterije s utorom u kućištu i gurnite ga na mjesto. Umetnite ga do kraja dok se ne zaključa na mjestu s malim klikom. Ako vidite crveni indikator na gornjoj strani gumba, nije potpuno zaključan.

  1. Crveni indikator
  2. Gumb
  3. Uložak baterije

Oprez

  • Uvijek do kraja postavite uložak baterije dok se ne vidi crveni indikator. Ako to ne učinite, može slučajno ispasti iz alata, što može uzrokovati ozljede vama ili nekome u vašoj blizini.
  • Nemojte nasilno postavljati uložak baterije. Ako uložak ne klizi lako, nije pravilno umetnut.

Sustav zaštite baterije

(Litij-ionska baterija s oznakom zvjezdice)

  1. Oznaka zvjezdice

Litij-ionske baterije s oznakom zvjezdice opremljene su sustavom zaštite. Ovaj sustav automatski prekida napajanje alata kako bi produžio vijek trajanja baterije.
Alat će se automatski zaustaviti tijekom rada ako se alat i/ili baterija stave u jedan od sljedećih uvjeta:

  • Preopterećenje:
    Alat radi na način koji uzrokuje abnormalno veliku struju.
    U ovoj situaciji otpustite prekidač okidača na alatu i zaustavite aplikaciju koja je uzrokovala preopterećenje alata. Zatim ponovno povucite prekidač okidača za ponovno pokretanje.
    Ako se alat ne pokrene, baterija je pregrijana. U ovoj situaciji pustite da se baterija ohladi prije ponovnog povlačenja prekidača okidača.
  • Niski napon baterije:
    Preostali kapacitet baterije je prenizak i alat neće raditi. U ovoj situaciji uklonite i napunite bateriju.

Radnja prekidača

Oprez

  • Prije umetanja uloška baterije u alat, uvijek provjerite radi li prekidač okidača ispravno i vraća li se u položaj "OFF" (ISKLJUČENO) kada se otpusti.

Za pokretanje alata jednostavno povucite prekidač okidača. Brzina alata se povećava povećanjem pritiska na prekidač okidača. Otpustite prekidač okidača za zaustavljanje.

  1. Prekidač okidača

Električna kočnica

Ovaj alat je opremljen električnom kočnicom. Ako se alat dosljedno ne zaustavlja brzo nakon otpuštanja prekidača okidača, odnesite alat u servisni centar tvrtke Makita.

Radnja prekidača za vožnju unatrag

Ovaj alat ima prekidač za vožnju unatrag za promjenu smjera rotacije. Pritisnite polugu prekidača za vožnju unatrag sa strane A za rotaciju u smjeru kazaljke na satu ili sa strane B za rotaciju u smjeru suprotnom od kazaljke na satu.
Kada je poluga prekidača za vožnju unatrag u neutralnom položaju, prekidač okidača se ne može povući.

  1. Poluga prekidača za vožnju unatrag

Oprez

  • Uvijek provjerite smjer rotacije prije rada.
  • Koristite prekidač za vožnju unatrag tek nakon što se alat potpuno zaustavi. Promjena smjera rotacije prije zaustavljanja alata može oštetiti alat.
  • Kada ne koristite alat, uvijek postavite polugu prekidača za vožnju unatrag u neutralni položaj.

Odabir načina rada

Rotacija s udaranjem
Za bušenje u betonu, zidu, itd., pritisnite gumb za zaključavanje i okrenite gumb za promjenu načina rada na simbol . Koristite svrdlo s vrhom od volfram karbida.

  1. Gumb za zaključavanje
  2. Rotacija s udaranjem
  3. Gumb za promjenu načina rada

Samo rotacija
Za bušenje u drvu, metalu ili plastici, pritisnite gumb za zaključavanje i okrenite gumb za promjenu načina rada na simbol . Koristite spiralno svrdlo ili svrdlo za drvo.

  1. Samo rotacija

Samo udaranje
Za operacije usitnjavanja, skidanja kamenca ili rušenja, pritisnite gumb za zaključavanje i okrenite gumb za promjenu načina rada na simbol . Koristite šiljasti šiljak, hladno dlijeto, dlijeto za skidanje kamenca itd.

  1. Samo udaranje

Oprez

  • Nemojte okretati gumb za promjenu načina rada dok alat radi. Alat će se oštetiti.
  • Kako biste izbjegli brzo trošenje mehanizma za promjenu načina rada, provjerite je li gumb za promjenu načina rada uvijek pozitivno smješten u jednom od tri položaja načina rada.

Ograničivač zakretnog momenta

Ograničivač zakretnog momenta će se aktivirati kada se dosegne određena razina zakretnog momenta. Motor će se isključiti od izlaznog vratila. Kada se to dogodi, svrdlo će se prestati okretati.
Oprez

  • Čim se aktivira ograničivač zakretnog momenta, odmah isključite alat. To će pomoći u sprječavanju preranog trošenja alata.
  • Kružne pile se ne mogu koristiti s ovim alatom. Sklone su štipanju ili lakom hvatanju u rupi. To će uzrokovati prečesto aktiviranje ograničivača zakretnog momenta.

SASTAVLJANJE

Oprez

  • Uvijek provjerite je li alat isključen i je li uložak baterije uklonjen prije izvođenja bilo kakvih radova na alatu.

Bočna ručka (pomoćna ručka)

Oprez

  • Uvijek koristite bočnu ručku kako biste osigurali sigurnost rada.

Postavite bočnu ručku tako da zubi na ručki stanu između izbočina na cijevi alata. Zatim zategnite ručku okretanjem u smjeru kazaljke na satu u željenom položaju. Može se zakrenuti 360° kako bi se osigurala u bilo kojem položaju.

  1. Baza ručke
  2. Bočna ručka
  3. Olabaviti
  4. Zategnuti
  5. Zubi
  6. Izbočina

Mast za svrdla

Prethodno premažite glavu drške svrdla malom količinom masti za svrdla (oko 0,5 - 1 g; 0,02 - 0,04 oz.). Ovo podmazivanje stezne glave osigurava glatko djelovanje i duži vijek trajanja.

Ugradnja ili uklanjanje svrdla

Očistite dršku svrdla i nanesite mast za svrdla prije postavljanja svrdla.

  1. Drška svrdla
  2. Mast za svrdla

Umetnite svrdlo u alat. Okrenite svrdlo i gurnite ga dok se ne uključi.

  1. Svrdlo
  2. Poklopac stezne glave

Ako se svrdlo ne može gurnuti, uklonite svrdlo. Povucite poklopac stezne glave nekoliko puta prema dolje. Zatim ponovno umetnite svrdlo. Okrenite svrdlo i gurnite ga dok se ne uključi.
Nakon postavljanja, uvijek provjerite je li svrdlo sigurno držano na mjestu pokušavajući ga izvući.
Za uklanjanje svrdla, povucite poklopac stezne glave do kraja prema dolje i izvucite svrdlo.

  1. Svrdlo
  2. Poklopac stezne glave

Kut svrdla (prilikom usitnjavanja, skidanja kamenca ili rušenja)

  1. Simbol O
  2. Gumb za promjenu načina rada

Svrdlo se može učvrstiti pod željenim kutom. Za promjenu kuta svrdla, pritisnite gumb za zaključavanje i okrenite gumb za promjenu načina rada na simbol O. Okrenite svrdlo na željeni kut.
Pritisnite gumb za zaključavanje i okrenite gumb za promjenu načina rada na simbol . Zatim provjerite je li svrdlo sigurno držano na mjestu laganim okretanjem.

Mjerač dubine

Mjerač dubine je prikladan za bušenje rupa jednake dubine. Olabavite bočnu ručku i umetnite mjerač dubine u rupu u bočnoj ručki. Podesite mjerač dubine na željenu dubinu i zategnite bočnu ručku.

  1. Mjerač dubine

NAPOMENA:

  • Mjerač dubine se ne može koristiti na položaju gdje mjerač dubine udara o kućište zupčanika.

Šalica za prašinu

Koristite šalicu za prašinu kako biste spriječili padanje prašine po alatu i po sebi prilikom izvođenja operacija bušenja iznad glave. Pričvrstite šalicu za prašinu na svrdlo kao što je prikazano na slici. Veličina svrdla na koju se može pričvrstiti šalica za prašinu je sljedeća.

  1. Šalica za prašinu
Promjer svrdla
Šalica za prašinu 5 6 mm (1/4") - 14,5 mm (9/16")
Šalica za prašinu 9 12 mm (15/32") - 16 mm (5/8")

RAD

Operacija udarnog bušenja

Postavite gumb za promjenu načina rada na simbol . Postavite svrdlo na željeno mjesto za rupu, a zatim povucite prekidač okidača.
Ne forsirajte alat. Lagani pritisak daje najbolje rezultate. Držite alat u položaju i spriječite njegovo klizanje iz rupe.
Nemojte primjenjivati veći pritisak kada se rupa začepi strugotinama ili česticama. Umjesto toga, pokrenite alat u praznom hodu, a zatim djelomično uklonite svrdlo iz rupe. Ponovnim ponavljanjem ovoga nekoliko puta, rupa će se očistiti i normalno bušenje se može nastaviti.

Oprez

  • Postoji ogromna i iznenadna sila uvijanja koja se vrši na alat/svrdlo u trenutku proboja rupe, kada se rupa začepi strugotinama i česticama ili kada udarite u armaturne šipke ugrađene u beton. Uvijek koristite bočnu ručku (pomoćnu ručku) i čvrsto držite alat s obje strane ručkom i ručkom prekidača tijekom rada. Ako to ne učinite, može doći do gubitka kontrole nad alatom i potencijalno teške ozljede.

NAPOMENA:
Ekscentričnost u rotaciji svrdla može se pojaviti tijekom rada alata bez opterećenja. Alat se automatski centrira tijekom rada. To ne utječe na preciznost bušenja.

Žarulja za ispuhivanje

(dodatni pribor)
Nakon bušenja rupe, upotrijebite žarulju za ispuhivanje kako biste očistili prašinu iz rupe.

  1. Žarulja za ispuhivanje

Usitnjavanje/Skidanje kamenca/Rušenje

Postavite gumb za promjenu načina rada na simbol . Čvrsto držite alat s obje ruke. Uključite alat i primijenite lagani pritisak na alat tako da alat neće poskakivati, nekontrolirano. Vrlo jakim pritiskom na alat neće se povećati učinkovitost.

Bušenje u drvu ili metalu

Koristite opcionalni sklop stezne glave za bušenje. Prilikom postavljanja, pogledajte "Ugradnja ili uklanjanje svrdla" opisano na prethodnoj stranici.
Postavite gumb za promjenu načina rada tako da pokazivač pokazuje na simbol .

  1. Adapter stezne glave
  2. Stezna glava za bušenje bez ključa

  1. Rukavac
  2. Prsten

Oprez

  • Nikada nemojte koristiti "rotaciju s udaranjem" kada je sklop stezne glave za bušenje postavljen na alat. Sklop stezne glave za bušenje može se oštetiti. Također, stezna glava za bušenje će otpasti prilikom okretanja alata.
  • Pretjerano pritiskanje alata neće ubrzati bušenje. Zapravo, ovaj pretjerani pritisak samo će oštetiti vrh vašeg svrdla, smanjiti performanse alata i skratiti vijek trajanja alata.
  • Postoji ogromna sila uvijanja koja se vrši na alat/svrdlo u trenutku proboja rupe. Čvrsto držite alat i budite oprezni kada svrdlo počne probijati radni komad.
  • Zaglavljeno svrdlo može se jednostavno ukloniti postavljanjem prekidača za vožnju unatrag na obrnutu rotaciju kako bi se izvuklo. Međutim, alat se može naglo povući ako ga ne držite čvrsto.
  • Uvijek osigurajte male radne komade u škripcu ili sličnom uređaju za držanje.

ODRŽAVANJE

Oprez

  • Uvijek provjerite je li alat isključen i je li uložak baterije uklonjen prije nego što pokušate izvršiti pregled ili održavanje.
  • Nikada ne koristite benzin, benzen, razrjeđivač, alkohol ili slično. Može doći do promjene boje, deformacije ili pukotina.

Zamjena ugljenih četkica

Redovito uklanjajte i provjeravajte ugljene četkice. Zamijenite ih kada se istroše do granične oznake. Održavajte ugljene četkice čistima i slobodnima da klize u držačima. Obje ugljene četkice treba zamijeniti istovremeno. Koristite samo identične ugljene četkice.
Dijagram zamjene ugljenih četkica

  1. Granična oznaka

Upotrijebite odvijač za uklanjanje poklopaca držača četkica. Izvadite istrošene ugljene četkice, umetnite nove i pričvrstite poklopce držača četkica.
Ilustracija zamjene ugljenih četkica

  1. Odvijač
  2. Poklopac držača četkica

Nakon zamjene četkica, umetnite uložak baterije u alat i uhodajte četkice pokretanjem alata bez opterećenja oko 1 minute. Zatim provjerite alat tijekom rada i rad električne kočnice prilikom otpuštanja prekidača. Ako električna kočnica ne radi dobro, obratite se lokalnom servisnom centru Makita za popravak.
Kako biste održali SIGURNOST i POUZDANOST proizvoda, popravke, bilo koje drugo održavanje ili podešavanje trebaju obavljati ovlašteni Makita servisni centri ili tvornički servisni centri, uvijek koristeći zamjenske dijelove Makita.

IZBORNI PRIBOR

Oprez

  • Ovi dodaci ili nastavci preporučuju se za upotrebu s vašim Makita alatom navedenim u ovom priručniku. Upotreba bilo kojeg drugog pribora ili nastavaka može predstavljati rizik od ozljeda osoba. Koristite samo pribor ili nastavak za njegovu navedenu svrhu.

Ako trebate pomoć za više detalja o ovom priboru, obratite se lokalnom servisnom centru Makita.

  • SDS-Plus svrdla s karbidnim vrhom
  • Šiljasto dlijeto
  • Hladno dlijeto
  • Dlijeto za skidanje kamenca
  • Dlijeto za utore
  • Sklop glave bušilice
  • Glava bušilice S13
  • Adapter glave
  • Ključ glave S13
  • Mast za svrdla
  • Bočna ručka
  • Mjerač dubine
  • Žarulja za ispuhivanje
  • Štitnik od prašine
  • Nastavak za usisavanje prašine
  • Zaštitne naočale
  • Plastični transportni kovčeg
  • Glava bušilice bez ključa
  • Makita originalna baterija i punjač

NAPOMENA:

  • Neke stavke s popisa mogu biti uključene u paket alata kao standardni pribor. Mogu se razlikovati od zemlje do zemlje.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.

Preuzmi Makita XRH04 Priručnik

Dostupni jezici

Povezani priručnici za Makita XRH04

Sadržaj
