Makita XRH04 qo'llanmasi

Mundarija

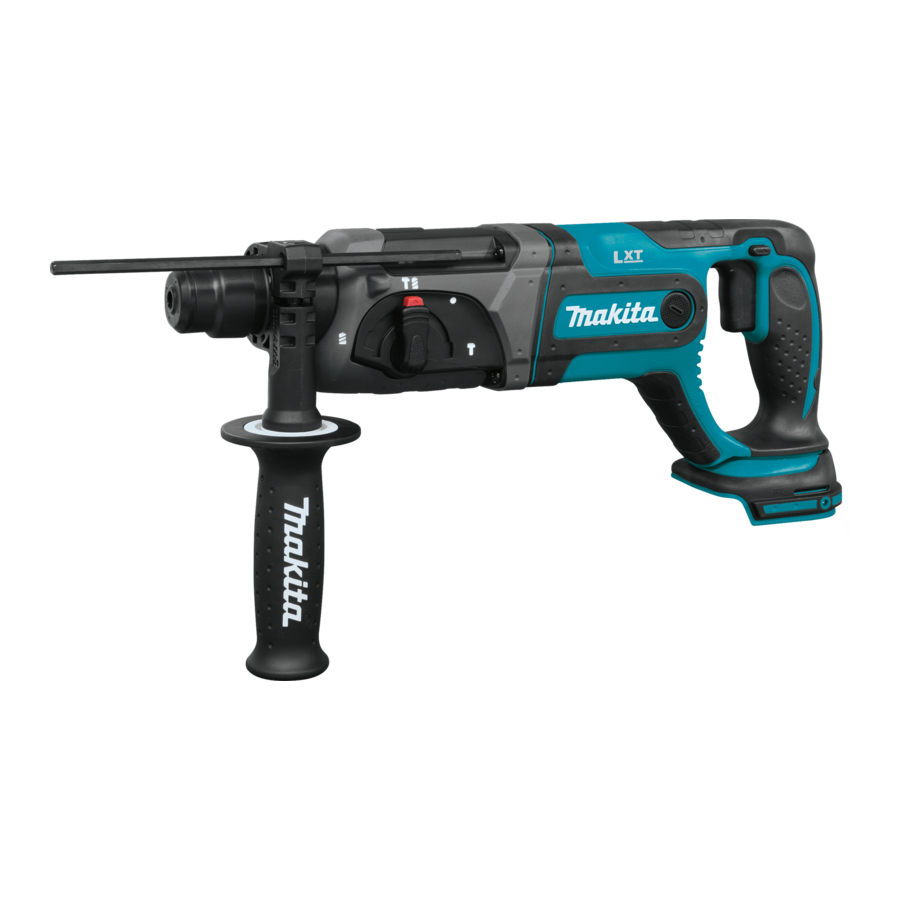

Makita XRH04 ko'rinishi

TEXNIK XUSUSIYATLAR

Model XRH04
Imkoniyatlar Beton 24 mm (15/16")
Po'lat 13 mm (1/2")
Yog'och 26 mm (1")
Yuklanmagan holdagi tezlik (RPM) 0 - 1,200 /min
Daqiqadagi zarbalar soni 0 - 4,000
Umumiy uzunlik 417 mm (16-3/8")
Sof og'irlik 3.2 kg (7.1 lbs) 3.5 kg (7.7 lbs)
Nominal kuchlanish D.C. 18 V
Standart akkumulyator kartridjlari BL1815N / BL1820 BL1830 / BL1840 / BL1850
  • Tadqiqot va ishlab chiqish bo'yicha doimiy dasturimiz tufayli, bu yerda keltirilgan texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.
  • Texnik xususiyatlar va akkumulyator kartridji mamlakatdan mamlakatga farq qilishi mumkin.
  • Og'irligi, akkumulyator kartridji bilan, EPTA-Procedure 01/2003 ga muvofiq

Elektr asboblarining umumiy xavfsizlik ogohlantirishlari

ogohlantirish belgisi
Barcha xavfsizlik ogohlantirishlari va barcha ko'rsatmalarni o'qing. Ogohlantirish va ko'rsatmalarga rioya qilmaslik elektr toki urishi, yong'in va/yoki jiddiy jarohatga olib kelishi mumkin.
Kelajakda foydalanish uchun barcha ogohlantirishlar va ko'rsatmalarni saqlang.
Ogohlantirishlardagi "elektr asbobi" atamasi sizning elektr tarmog'ida ishlaydigan (simli) elektr asbobingizga yoki akkumulyator bilan ishlaydigan (simsiz) elektr asbobingizga tegishli.

Ish joyining xavfsizligi

  1. Ish joyini toza va yaxshi yoritilgan holda saqlang. Tartibsiz yoki qorong'i joylar baxtsiz hodisalarga olib keladi.
  2. Elektr asboblarini portlovchi muhitda, masalan, yonuvchan suyuqliklar, gazlar yoki changlar mavjudligida ishlatmang. Elektr asboblari chang yoki tutunni yoqishi mumkin bo'lgan uchqunlarni hosil qiladi.
  3. Elektr asbobini ishlatayotganda bolalar va kuzatuvchilarni uzoqroq tuting. Chalg'itish sizning nazoratingizni yo'qotishiga olib kelishi mumkin.

Elektr xavfsizligi

  1. Elektr asbobining vilkasi rozetkaga mos kelishi kerak. Vilkani hech qanday tarzda o'zgartirmang. Yerga ulangan elektr asboblari bilan hech qanday adapter vilkasidan foydalanmang. O'zgartirilmagan vilkalar va mos keladigan rozetkalar elektr toki urishi xavfini kamaytiradi.
  2. Tanangizning yerga ulangan yoki topraklanmış sirtlar bilan aloqa qilishidan saqlaning, masalan, quvurlar, radiatorlar, pechlar va muzlatgichlar. Agar tanangiz yerga ulangan yoki topraklanmış bo'lsa, elektr toki urishi xavfi ortadi.
  3. Elektr asboblarini yomg'ir yoki nam sharoitlarda qoldirmang. Elektr asbobiga suv kirishi elektr toki urishi xavfini oshiradi.
  4. Simni suiiste'mol qilmang. Elektr asbobini tashish, tortish yoki rozetkadan uzish uchun hech qachon simdan foydalanmang. Simni issiqlik, moy, o'tkir qirralar yoki harakatlanuvchi qismlardan uzoqroq tuting. Shikastlangan yoki chigal simlar elektr toki urishi xavfini oshiradi.
  5. Elektr asbobini tashqarida ishlatayotganda, tashqi makon uchun mos keladigan uzaytirgichdan foydalaning. Tashqi makon uchun mos keladigan simdan foydalanish elektr toki urishi xavfini kamaytiradi.
  6. Agar elektr asbobini nam joyda ishlatishdan qochishning iloji bo'lmasa, yerga ulanishdagi nosozlik o'chirgichi (GFCI) himoyalangan ta'minotdan foydalaning. GFCI dan foydalanish elektr toki urishi xavfini kamaytiradi.

Shaxsiy xavfsizlik

  1. Ogoh bo'ling, nima qilayotganingizni kuzating va elektr asbobini ishlatayotganda aql bilan ish tuting. Charchagan yoki giyohvand moddalar, spirtli ichimliklar yoki dori-darmon ta'sirida bo'lgan holda elektr asbobidan foydalanmang. Elektr asboblarini ishlatayotganda bir lahzalik e'tiborsizlik jiddiy shaxsiy jarohatga olib kelishi mumkin.
  2. Shaxsiy himoya vositalaridan foydalaning. Har doim ko'zni himoya qilish vositalarini taqing. Tegishli sharoitlar uchun ishlatiladigan chang niqobi, sirpanmaydigan xavfsizlik poyabzallari, qattiq shlyapa yoki eshitishni himoya qilish vositalari kabi himoya vositalari shaxsiy jarohatlarni kamaytiradi.
  3. Tasodifiy ishga tushishning oldini oling. Elektr manbaiga va/yoki akkumulyator paketiga ulashdan, asbobni olishdan yoki tashishdan oldin kalit o'chirilgan holatda ekanligiga ishonch hosil qiling. Elektr asboblarini kalitda barmog'ingiz bilan olib yurish yoki kaliti yoqilgan elektr asboblarini ishga tushirish baxtsiz hodisalarga olib keladi.
  4. Elektr asbobini yoqishdan oldin har qanday sozlash kalitini yoki kalitni olib tashlang. Elektr asbobining aylanadigan qismiga biriktirilgan kalit yoki kalit shaxsiy jarohatga olib kelishi mumkin.
  5. Haddan tashqari cho'zilma qilmang. Har doim to'g'ri oyoq va muvozanatni saqlang. Bu kutilmagan vaziyatlarda elektr asbobini yaxshiroq boshqarish imkonini beradi.
  6. To'g'ri kiyining. Bo'shashgan kiyim yoki zargarlik buyumlarini kiymang. Sochingizni, kiyimingizni va qo'lqoplaringizni harakatlanuvchi qismlardan uzoqroq tuting. Bo'shashgan kiyimlar, zargarlik buyumlari yoki uzun sochlar harakatlanuvchi qismlarga tushib qolishi mumkin.
  7. Agar changni yig'ish va yig'ish moslamalarini ulash uchun qurilmalar taqdim etilsa, ularning ulanganligiga va to'g'ri ishlatilishiga ishonch hosil qiling. Changni yig'ishdan foydalanish chang bilan bog'liq xavflarni kamaytirishi mumkin.

Elektr asbobidan foydalanish va unga g'amxo'rlik qilish

  1. Elektr asbobini majburlamang. Iloyangiz uchun to'g'ri elektr asbobidan foydalaning. To'g'ri elektr asbobi u mo'ljallangan tezlikda ishni yaxshiroq va xavfsizroq bajaradi.
  2. Agar kalit uni yoqmasa va o'chirmasa, elektr asbobidan foydalanmang. Kalit bilan boshqarib bo'lmaydigan har qanday elektr asbobi xavflidir va ta'mirlanishi kerak.
  3. Har qanday sozlashni amalga oshirishdan, aksessuarlarni o'zgartirishdan yoki elektr asboblarini saqlashdan oldin vilkani elektr manbaidan va/yoki akkumulyator paketini elektr asbobidan uzing. Bunday profilaktik xavfsizlik choralari elektr asbobini tasodifan ishga tushirish xavfini kamaytiradi.
  4. Bo'sh turgan elektr asboblarini bolalar qo'li etmaydigan joyda saqlang va elektr asbobi yoki ushbu ko'rsatmalar bilan tanish bo'lmagan shaxslarga elektr asbobini ishlatishga ruxsat bermang. Elektr asboblari o'qimagan foydalanuvchilar qo'lida xavflidir.
  5. Elektr asboblariga xizmat ko'rsating. Harakatlanuvchi qismlarning noto'g'ri joylashuvi yoki tiqilib qolishi, qismlarning sinishi va elektr asbobining ishlashiga ta'sir qilishi mumkin bo'lgan har qanday boshqa holatni tekshiring. Agar shikastlangan bo'lsa, ishlatishdan oldin elektr asbobini ta'mirlang. Ko'pgina baxtsiz hodisalar yomon ta'mirlangan elektr asboblari tufayli yuzaga keladi.
  6. Kesish asboblarini o'tkir va toza tuting. O'tkir kesish qirralari bilan to'g'ri ta'mirlangan kesish asboblarining tiqilib qolish ehtimoli kamroq va ularni boshqarish osonroq.
  7. Elektr asbobini, aksessuarlarni va asbob uchlarini va hokazolarni ushbu ko'rsatmalarga muvofiq ishlatish sharoitlarini va bajariladigan ishni hisobga olgan holda ishlating. Elektr asbobini mo'ljallanganidan farqli operatsiyalar uchun ishlatish xavfli vaziyatga olib kelishi mumkin.

Akkumulyator asbobidan foydalanish va unga g'amxo'rlik qilish

  1. Faqat ishlab chiqaruvchi tomonidan belgilangan zaryadlovchi bilan zaryadlang. Bir turdagi akkumulyator paketi uchun mos keladigan zaryadlovchi boshqa akkumulyator paketi bilan ishlatilganda yong'in xavfini yaratishi mumkin.
  2. Elektr asboblaridan faqat maxsus belgilangan akkumulyator paketlari bilan foydalaning. Har qanday boshqa akkumulyator paketlaridan foydalanish jarohat va yong'in xavfini yaratishi mumkin.
  3. Akkumulyator paketi ishlatilmayotganda, uni qog'oz qisqichlari, tangalar, kalitlar, mixlar, vintlar yoki bir terminaldan boshqasiga ulanishni amalga oshirishi mumkin bo'lgan boshqa kichik metall buyumlar kabi boshqa metall buyumlardan uzoqroq tuting. Akkumulyator terminallarini bir-biriga qisqa tutashuv kuyishga yoki yong'inga olib kelishi mumkin.
  4. Suiiste'mol sharoitida akkumulyatordan suyuqlik otilishi mumkin; aloqa qilishdan saqlaning. Agar tasodifan aloqa qilsangiz, suv bilan yuving. Agar suyuqlik ko'zlarga tushsa, qo'shimcha ravishda tibbiy yordamga murojaat qiling. Akkumulyatordan otilgan suyuqlik tirnash xususiyati yoki kuyishga olib kelishi mumkin.

Xizmat

  1. Elektr asbobingizga faqat bir xil almashtirish qismlaridan foydalangan holda malakali ta'mirlovchi xizmat ko'rsatsin. Bu elektr asbobining xavfsizligini ta'minlaydi.
  2. Moylash va aksessuarlarni o'zgartirish bo'yicha ko'rsatmalarga amal qiling.
  3. Tutqichlarni quruq, toza va moy va yog'dan holi tuting.

SIMSIZ AYLANUVCHI BOLG'ANING XAVFSIZLIK OGOHLANTIRISHLARI

  1. Quloq himoyasini taqing. Ovozga ta'sir qilish eshitish qobiliyatini yo'qotishiga olib kelishi mumkin.
  2. Asbob bilan birga ta'minlangan bo'lsa, yordamchi tutqich(lar)dan foydalaning. Nazoratni yo'qotish shaxsiy jarohatga olib kelishi mumkin.
  3. Kesish aksessuari yashirin simlarga tegishi mumkin bo'lgan operatsiyani bajarayotganda, elektr asbobini izolyatsiya qilingan tutqich yuzalaridan ushlab turing. Kesish aksessuari "tok" simiga tegishi elektr asbobining ochiq metall qismlarini "tok" holiga keltirishi va operatorga elektr toki urishi mumkin.
  4. Qattiq shlyapa (xavfsizlik dubulg'asi), xavfsizlik ko'zoynaklari va/yoki yuz qalqonini taqing. Oddiy ko'zoynaklar yoki quyoshdan saqlaydigan ko'zoynaklar xavfsizlik ko'zoynaklari EMAS. Shuningdek, chang niqobi va qalin qoplamali qo'lqoplarni kiyishingiz tavsiya etiladi.
  5. Ishlashdan oldin bitning joyiga mahkamlanganligiga ishonch hosil qiling.
  6. Oddiy ish paytida asbob tebranish hosil qilish uchun mo'ljallangan. Vintlar osongina bo'shashishi mumkin, bu esa buzilish yoki baxtsiz hodisaga olib kelishi mumkin. Ishlashdan oldin vintlarning mahkamligini diqqat bilan tekshiring.
  7. Sovuq havoda yoki asbob uzoq vaqt davomida ishlatilmagan bo'lsa, asbobni yuklamasdan bir muncha vaqt ishlating. Bu moylashni bo'shatadi. To'g'ri isitmasdan, bolg'alash ishlari qiyin.
  8. Har doim oyoqlaringiz mustahkam turganiga ishonch hosil qiling. Asbobni baland joylarda ishlatganda, hech kim pastda emasligiga ishonch hosil qiling.
  9. Asbobni mahkam ushlab, ikkala qo'lingiz bilan ushlang.
  10. Qo'llaringizni harakatlanuvchi qismlardan uzoqroq tuting.
  11. Asbobni ishlayotgan holda qoldirmang. Asbobni faqat qo'lda ishlatganda ishlating.
  12. Asbobni ishlatayotganda hududdagi hech kimga yo'naltirmang. Bit uchib chiqib, kimnidir jiddiy jarohatlashi mumkin.
  13. Ishlashdan so'ng darhol bit yoki bitga yaqin qismlarga tegmang; ular juda issiq bo'lishi mumkin va teringizni kuydirishi mumkin.
  14. Ba'zi materiallar zaharli bo'lishi mumkin bo'lgan kimyoviy moddalarni o'z ichiga oladi. Changni nafas olish va teri bilan aloqa qilishning oldini olish uchun ehtiyot bo'ling. Material yetkazib beruvchining xavfsizlik ma'lumotlariga amal qiling.

ogohlantirish belgisi
Qulaylik yoki mahsulot bilan tanishish (takroriy foydalanishdan olingan) tegishli mahsulot uchun xavfsizlik qoidalariga qat'iy rioya qilish o'rnini bosishiga YO'L QO'YMAYING. NOJO'YA FOYDALANISH yoki ushbu ko'rsatma qo'llanmasida bayon etilgan xavfsizlik qoidalariga rioya qilmaslik jiddiy shaxsiy jarohatga olib kelishi mumkin.

Belgilar

Quyidagilar asbob uchun ishlatiladigan belgilarni ko'rsatadi.

volts belgisi volt
to'g'ri oqim belgisi to'g'ri oqim
yuklanmagan tezlik belgisi yuklanmagan tezlik
aylanishlar yoki daqiqadagi qaytarilishlar belgisi daqiqadagi aylanishlar yoki qaytarilishlar
zarba soni belgisi zarba soni

AKKUMULYATOR KARTRIJI UCHUN MUHIM XAVFSIZLIK KO'RSATMALARI

  1. Akkumulyator kartrijidan foydalanishdan oldin, (1) akkumulyator zaryadlovchisi, (2) akkumulyator va (3) akkumulyatordan foydalanadigan mahsulotdagi barcha ko'rsatmalarni va ogohlantirish belgilari o'qing.
  2. Akkumulyator kartrijini qismlarga ajratmang.
  3. Agar ishlash vaqti haddan tashqari qisqargan bo'lsa, darhol ishlashni to'xtating. Bu haddan tashqari qizib ketish, kuyish va hatto portlash xavfiga olib kelishi mumkin.
  4. Agar elektrolit ko'zlaringizga tushsa, ularni toza suv bilan yuvib tashlang va darhol tibbiy yordamga murojaat qiling. Bu ko'rish qobiliyatingizni yo'qotishga olib kelishi mumkin.
  5. Akkumulyator kartrijini qisqa tutashuv qilmang:
    1. Terminallarga hech qanday o'tkazuvchan material bilan tegmang.
    2. Akkumulyator kartrijini mixlar, tangalar va hokazo kabi boshqa metall buyumlar bilan idishda saqlamang.
    3. Akkumulyator kartrijini suv yoki yomg'irga tashlamang.

Akkumulyatorning qisqa tutashuvi katta oqim oqimiga, haddan tashqari qizib ketishga, kuyishga va hatto buzilishga olib kelishi mumkin.

  1. Asbob va akkumulyator kartrijini harorat 50 ﾟ C (122 ﾟ F) ga yetishi yoki undan oshib ketishi mumkin bo'lgan joylarda saqlamang.
  2. Akkumulyator kartrijini jiddiy shikastlangan yoki butunlay eskirgan bo'lsa ham yoqmang. Akkumulyator kartriji yong'inda portlashi mumkin.
  3. Akkumulyatorni tushirib yubormaslik yoki urmaslik uchun ehtiyot bo'ling.
  4. Shikastlangan akkumulyatordan foydalanmang.
  5. Akkumulyatorni utilizatsiya qilish bilan bog'liq mahalliy qoidalarga rioya qiling.

Akkumulyatorning maksimal ishlash muddatini saqlash bo'yicha maslahatlar

  1. Akkumulyator kartrijini to'liq zaryadsizlanishdan oldin zaryadlang.
    Har doim asbobning ishlashini to'xtating va asbobning quvvati kamayganini sezganingizda akkumulyator kartrijini zaryadlang.
  2. Hech qachon to'liq zaryadlangan akkumulyator kartrijini qayta zaryad qilmang.
    Haddan tashqari zaryadlash akkumulyatorning ishlash muddatini qisqartiradi.
  3. Akkumulyator kartrijini xona harorati 10°C - 40°C (50°F - 104°F) bo'lganda zaryadlang. Issiq akkumulyator kartrijini zaryadlashdan oldin sovutib oling.
  4. Agar uzoq vaqt davomida foydalanmasangiz, har olti oyda bir marta akkumulyator kartrijini zaryadlang.

FUNKSIONAL TA’RIF

Ogohlantirish

  • Asbobda sozlash yoki funksiyani tekshirishdan oldin har doim asbob o'chirilganligiga va batareya kartriji olib tashlanganligiga ishonch hosil qiling.

Batareya kartrijini o'rnatish yoki olib tashlash

Ogohlantirish

  • Batareya kartrijini o'rnatish yoki olib tashlashdan oldin har doim asbobni o'chiring.
  • Batareya kartrijini o'rnatish yoki olib tashlashda asbob va batareya kartrijini mahkam ushlab turing. Asbob va batareya kartrijini mahkam ushlab turilmasa, ular qo'lingizdan sirg'alib ketishi va asbobga, batareya kartrijiga zarar yetishi va shaxsiy jarohatga olib kelishi mumkin.

Batareya kartrijini olib tashlash uchun uni kartrijning old tomonidagi tugmani surish paytida asbobdan siljiting.
Batareya kartrijini o'rnatish uchun batareya kartrijidagi tilni korpusdagi truba bilan tekislang va joyiga siljiting. Uni kichik bir chertish bilan joyiga qulflanguncha oxirigacha kiriting. Agar tugmaning yuqori tomonida qizil indikatorni ko'rsangiz, u to'liq qulflanmagan.

  1. Qizil indikator
  2. Tugma
  3. Batareya kartriji

Ogohlantirish

  • Har doim batareya kartrijini qizil indikator ko'rinmaydigan darajada to'liq o'rnating. Aks holda, u tasodifan asbobdan tushib ketishi, sizga yoki atrofingizdagilarga zarar yetkazishi mumkin.
  • Batareya kartrijini majburan o'rnatmang. Agar kartrij osonlikcha sirg'almasa, u noto'g'ri kiritilgan bo'ladi.

Batareyani himoya qilish tizimi

(Yulduz belgili litiy-ionli batareya)

  1. Yulduz belgisi

Yulduz belgisi bilan belgilangan litiy-ionli batareyalar himoya tizimi bilan jihozlangan. Ushbu tizim batareyaning ishlash muddatini uzaytirish uchun asbobga quvvatni avtomatik ravishda o'chiradi.
Agar asbob va/yoki batareya quyidagi shartlardan biriga tushsa, asbob ishlayotgan vaqtda avtomatik ravishda to'xtaydi:

  • Haddan tashqari yuklangan:
    Asbob g'ayritabiiy yuqori tokni tortishiga olib keladigan tarzda ishlaydi.
    Bu holatda, asbobdagi tetikni qo'yib yuboring va asbobning haddan tashqari yuklanishiga sabab bo'lgan ilovani to'xtating. Keyin qayta ishga tushirish uchun tetikni yana torting.
    Agar asbob ishga tushmasa, batareya haddan tashqari qizib ketgan. Bu holatda, tetikni yana tortishdan oldin batareyaning sovishiga ruxsat bering.
  • Batareya kuchlanishi past:
    Batareyaning qolgan quvvati juda past va asbob ishlamaydi. Bu holatda batareyani olib tashlang va qayta zaryadlang.

Kalit harakati

Ogohlantirish

  • Batareya kartrijini asbobga o'rnatishdan oldin, kalit tetigi to'g'ri ishlashini va qo'yib yuborilganda "OFF" (O'chirilgan) holatiga qaytishini har doim tekshiring.

Asbobni ishga tushirish uchun shunchaki kalit tetigini torting. Asbob tezligi kalit tetigiga bosimni oshirish orqali oshiriladi. To'xtatish uchun kalit tetigini qo'yib yuboring.

  1. Kalit tetigi

Elektr tormozi

Ushbu asbob elektr tormozi bilan jihozlangan. Agar asbob kalit tetigi qo'yib yuborilgandan keyin tezda to'xtashda doimiy ravishda muvaffaqiyatsiz bo'lsa, asbobga Makita servis markazida xizmat ko'rsatilsin.

Qaytaruvchi kalit harakati

Ushbu asbobda aylanish yo'nalishini o'zgartirish uchun qaytaruvchi kalit mavjud. Soat yo'nalishi bo'yicha aylanish uchun qaytaruvchi kalit dastagini A tomonidan yoki soat yo'nalishiga teskari aylanish uchun B tomonidan bosing.
Qaytaruvchi kalit dastagi neytral holatda bo'lganda, kalit tetigini tortib bo'lmaydi.

  1. Qaytaruvchi kalit dastagi

Ogohlantirish

  • Ishlashdan oldin har doim aylanish yo'nalishini tekshiring.
  • Qaytaruvchi kalitdan faqat asbob to'liq to'xtagandan keyin foydalaning. Asbob to'xtashidan oldin aylanish yo'nalishini o'zgartirish asbobga zarar yetkazishi mumkin.
  • Asbob ishlamayotgan vaqtda har doim qaytaruvchi kalit dastagini neytral holatga o'rnating.

Harakat rejimini tanlash

Bolg'alash bilan aylanish
Beton, g'isht va hokazolarni burg'ilash uchun qulflash tugmasini bosing va harakat rejimini o'zgartirish tugmasini belgisiga aylantiring. Volfram-karbid uchli bitdan foydalaning.

  1. Qulflash tugmasi
  2. Bolg'alash bilan aylanish
  3. Harakat rejimini o'zgartirish tugmasi

Faqat aylanish
Yog'och, metall yoki plastik materiallarni burg'ilash uchun qulflash tugmasini bosing va harakat rejimini o'zgartirish tugmasini belgisiga aylantiring. Twist burg'i uchi yoki yog'och uchidan foydalaning.

  1. Faqat aylanish

Faqat bolg'alash
Maydalash, tozalash yoki buzish operatsiyalari uchun qulflash tugmasini bosing va harakat rejimini o'zgartirish tugmasini belgisiga aylantiring. Bull point, sovuq iskala, tozalash iskala va hokazolardan foydalaning.

  1. Faqat bolg'alash

Ogohlantirish

  • Asbob ishlayotgan vaqtda harakat rejimini o'zgartirish tugmasini aylantirmang. Asbobga zarar yetadi.
  • Rejimni o'zgartirish mexanizmida tez eskirishning oldini olish uchun harakat rejimini o'zgartirish tugmasi har doim uchta harakat rejimining birida joylashganligiga ishonch hosil qiling.

Moment cheklovchisi

Moment cheklovchisi ma'lum moment darajasiga yetganda ishlaydi. Dvigatel chiqish valdan ajratiladi. Bu sodir bo'lganda, bit aylanishni to'xtatadi.
Ogohlantirish

  • Moment cheklovchisi ishga tushishi bilanoq, darhol asbobni o'chiring. Bu asbobning erta eskirishini oldini olishga yordam beradi.
  • Ushbu asbob bilan teshik arra ishlatib bo'lmaydi. Ular teshikda osonlikcha qisilib yoki ushlanib qolishga moyil. Bu moment cheklovchisining juda tez-tez ishlashiga olib keladi.

YIG'ISH

Ogohlantirish

  • Asbobda biron bir ishni bajarishdan oldin har doim asbob o'chirilganligiga va batareya kartriji olib tashlanganligiga ishonch hosil qiling.

Yon tutqich (yordamchi tutqich)

Ogohlantirish

  • Ishlash xavfsizligini ta'minlash uchun har doim yon tutqichdan foydalaning.

Yon tutqichni o'rnating, shunda tutqichdagi tishlar asbob barrelidagi chiqintilar orasiga tushadi. Keyin tutqichni kerakli joyda soat yo'nalishi bo'yicha burab mahkamlang. Uni istalgan holatda mahkamlash uchun 360° aylantirish mumkin.

  1. Tutqich asosi
  2. Yon tutqich
  3. Bo'shatish
  4. Mahkamlash
  5. Tishlar
  6. Chiqindi

Bit moyi

Bit shank boshini oldindan oz miqdordagi bit moyi bilan qoplang (taxminan 0,5 -1 g; 0,02 - 0,04 oz.). Bu chuck moylash silliq harakat va xizmat muddatini uzaytiradi.

Bitni o'rnatish yoki olib tashlash

Bitni o'rnatishdan oldin bit shankini tozalang va bit moyini surting.

  1. Bit shank
  2. Bit moyi

Bitni asbobga kiriting. Bitni aylantiring va u qulflanguncha ichkariga suring.

  1. Bit
  2. Chuck qopqog'i

Agar bitni ichkariga surib bo'lmasa, bitni olib tashlang. Chuck qopqog'ini bir necha marta pastga torting. Keyin bitni qayta kiriting. Bitni aylantiring va u qulflanguncha ichkariga suring.
O'rnatgandan so'ng, uni tortib chiqarishga harakat qilib, bitning joyida mahkam ushlab turilganligiga har doim ishonch hosil qiling.
Bitni olib tashlash uchun chuck qopqog'ini oxirigacha pastga torting va bitni tortib oling.

  1. Bit
  2. Chuck qopqog'i

Bit burchagi (maydalash, tozalash yoki buzish paytida)

  1. O belgisi
  2. Harakat rejimini o'zgartirish tugmasi

Bitni kerakli burchakka mahkamlash mumkin. Bit burchagini o'zgartirish uchun qulflash tugmasini bosing va harakat rejimini o'zgartirish tugmasini O belgisiga aylantiring. Bitni kerakli burchakka aylantiring.
Qulflash tugmasini bosing va harakat rejimini o'zgartirish tugmasini belgisiga aylantiring. Keyin bitni ozgina aylantirib, joyida mahkam ushlab turilganligiga ishonch hosil qiling.

Chuqurlik o'lchagichi

Chuqurlik o'lchagichi bir xil chuqurlikdagi teshiklarni burg'ilash uchun qulaydir. Yon tutqichni bo'shating va chuqurlik o'lchagichini yon tutqichdagi teshikka kiriting. Chuqurlik o'lchagichini kerakli chuqurlikka sozlang va yon tutqichni mahkamlang.

  1. Chuqurlik o'lchagichi

ESLATMA:

  • Chuqurlik o'lchagichi chuqurlik o'lchagichi tishli uyaga tegadigan joyda ishlatilmaydi.

Chang kosasi

Bosh ustidagi burg'ulash ishlarini bajarayotganda changning asbobga va o'zingizga tushishini oldini olish uchun chang kosasidan foydalaning. Chang kosasini rasmda ko'rsatilgandek bitga biriktiring. Chang kosasi biriktirilishi mumkin bo'lgan bitlarning o'lchami quyidagicha.

  1. Chang kosasi
Bit diametri
Chang kosasi 5 6 mm (1/4") - 14.5 mm (9/16")
Chang kosasi 9 12 mm (15/32") - 16 mm (5/8")

ISHLASH

Bolg'alash burg'ulash operatsiyasi

Harakat rejimini o'zgartirish tugmasini belgisiga o'rnating. Bitni teshik uchun kerakli joyga joylashtiring, keyin kalit tetigini torting.
Asbobni majburlamang. Yengil bosim eng yaxshi natijalarni beradi. Asbobni o'rnida ushlab turing va teshikdan sirg'alib ketishining oldini oling.
Teshik chiplar yoki zarrachalar bilan tiqilib qolganda ko'proq bosim o'tkazmang. Buning o'rniga, asbobni bo'sh rejimda ishlating, keyin bitni teshikdan qisman olib tashlang. Buni bir necha marta takrorlash orqali teshik tozalanadi va normal burg'ulashni davom ettirish mumkin.

Ogohlantirish

  • Teshik yorilishi paytida, teshik chiplar va zarrachalar bilan tiqilib qolganda yoki betonga o'rnatilgan armatura tayoqchalariga urilganda asbob/bitga juda katta va to'satdan burilish kuchi ta'sir qiladi. Operatsiyalar davomida har doim yon tutqichdan (yordamchi tutqich) foydalaning va asbobni ham yon tutqich, ham kalit tutqichi bilan mahkam ushlang. Buni qilmaslik asbobni nazorat qilishni yo'qotishga va potentsial og'ir jarohatga olib kelishi mumkin.

ESLATMA:
Asbobni yuklarsiz ishlatish paytida bit aylanishida eksantriklik yuzaga kelishi mumkin. Asbob operatsiya paytida avtomatik ravishda o'zini markazlashtiradi. Bu burg'ulash aniqligiga ta'sir qilmaydi.

Puflovchi lampochka

(qo'shimcha aksessuar)
Teshikni burg'ilagandan so'ng, teshikdan changni tozalash uchun puflovchi lampochkadan foydalaning.

  1. Puflovchi lampochka

Maydalash/Tozalash/Buzish

Harakat rejimini o'zgartirish tugmasini belgisiga o'rnating. Asbobni ikkala qo'lingiz bilan mahkam ushlang. Asbobni yoqing va asbob nazoratsiz sakrab ketmasligi uchun unga ozgina bosim o'tkazing. Asbobga juda qattiq bosim o'tkazish samaradorlikni oshirmaydi.

Yog'och yoki metallda burg'ulash

Qo'shimcha burg'ulash chuck yig'masidan foydalaning. Uni o'rnatishda oldingi sahifada tavsiflangan "Bitni o'rnatish yoki olib tashlash" ga murojaat qiling.
Ko'rsatkich belgisiga ishora qilishi uchun harakat rejimini o'zgartirish tugmasini o'rnating.

  1. Chuck adapteri
  2. Kalitsiz burg'ulash chucki

  1. Yeng
  2. Halqa

Ogohlantirish

  • Burg'ulash chuck yig'masi asbobga o'rnatilganda hech qachon "bolg'alash bilan aylanish" dan foydalanmang. Burg'ulash chuck yig'masi shikastlanishi mumkin. Shuningdek, asbobni teskari buraganda burg'ulash chucki tushib ketadi.
  • Asbobga haddan tashqari bosim o'tkazish burg'ulashni tezlashtirmaydi. Aslida, bu haddan tashqari bosim faqat bit uchingizga zarar yetkazishga, asbobning ishlashini pasaytirishga va asbobning xizmat muddatini qisqartirishga xizmat qiladi.
  • Teshik yorilishi paytida asbob/bitga juda katta burilish kuchi ta'sir qiladi. Asbobni mahkam ushlang va bit ish qismini yorib o'tishni boshlaganda ehtiyot bo'ling.
  • Tiqilib qolgan bitni oddiygina teskari aylanish uchun qaytaruvchi kalitni o'rnatish orqali olib tashlash mumkin. Biroq, agar siz uni mahkam ushlamasangiz, asbob birdaniga orqaga chekinishi mumkin.
  • Har doim kichik ish qismlarini vise yoki shunga o'xshash ushlab turuvchi moslamaga mahkamlang.

TEXNIK XIZMAT KO‘RSATISH

Ogohlantirish belgisi

  • Har doim asbob o‘chirilganligiga va tekshirish yoki texnik xizmat ko‘rsatishga urinishdan oldin akkumulyator kartridji chiqarilganligiga ishonch hosil qiling.
  • Hech qachon benzin, benzol, suyultiruvchi, spirt yoki shunga o‘xshash narsalarni ishlatmang. Rangning o‘zgarishi, deformatsiyasi yoki yoriqlar paydo bo‘lishi mumkin.

Uglerod cho‘tkalarini almashtirish

Uglerod cho‘tkalarini muntazam ravishda olib tashlang va tekshiring. Ular chegara belgisigacha eskirganda almashtiring. Uglerod cho‘tkalarini toza tuting va ushlagichlarda sirpanishiga imkon bering. Ikkala uglerod cho‘tkasi bir vaqtning o‘zida almashtirilishi kerak. Faqat bir xil uglerod cho‘tkalaridan foydalaning.
Uglerod cho'tkasi

  1. Chegara belgisi

Cho‘tka ushlagichining qopqoqlarini olib tashlash uchun tornavidadan foydalaning. Eskirgan uglerod cho‘tkalarini chiqarib oling, yangilarini joylashtiring va cho‘tka ushlagichining qopqoqlarini mahkamlang.
Cho'tka ushlagichining qopqog'ini almashtirish

  1. Tornavida
  2. Cho‘tka ushlagichining qopqog‘i

Cho‘tkalarni almashtirgandan so‘ng, akkumulyator kartridjini asbobga joylashtiring va asbobni taxminan 1 daqiqa davomida yuklamasdan ishlatib, cho‘tkalarni ishga tushiring. Keyin asbob ishlayotgan paytda va kalit tetigini bo‘shatganda elektr tormozining ishlashini tekshiring. Agar elektr tormozi yaxshi ishlamayotgan bo‘lsa, ta’mirlash uchun mahalliy Makita xizmat ko‘rsatish markaziga murojaat qiling.
Mahsulotning XAVFSIZLIGI va ISHONCHLILIGINI saqlash uchun ta’mirlash, har qanday boshqa texnik xizmat ko‘rsatish yoki sozlash Makita tomonidan vakolatli yoki zavod xizmat ko‘rsatish markazlari tomonidan har doim Makita ehtiyot qismlaridan foydalangan holda amalga oshirilishi kerak.

QO‘SHIMCHA AKSESSUARLAR

Ogohlantirish belgisi

  • Ushbu aksessuarlar yoki biriktirmalar ushbu qo‘llanmada ko‘rsatilgan Makita asbobingiz bilan ishlatish uchun tavsiya etiladi. Boshqa har qanday aksessuarlar yoki biriktirmalardan foydalanish odamlarning shikastlanish xavfini keltirib chiqarishi mumkin. Aksessuar yoki biriktirmadan faqat belgilangan maqsadda foydalaning.

Agar ushbu aksessuarlar haqida batafsil ma’lumot olish uchun yordamga muhtoj bo‘lsangiz, mahalliy Makita xizmat ko‘rsatish markaziga murojaat qiling.

  • SDS-Plus karbid uchli bitlar
  • Bull point
  • Sovuq keskich
  • O‘lchov keskich
  • Egzo keskich
  • Burg‘ulash patroni yig‘indisi
  • Drill chuck S13
  • Chuck adapter
  • Chuck key S13
  • Bit moyi
  • Yon tutqich
  • Chuqurlik o‘lchagich
  • Puflovchi lampochka
  • Chang kosasi
  • Changni yutuvchi biriktirma
  • Xavfsizlik ko‘zoynaklari
  • Plastik tashish qutisi
  • Kalitsiz burg‘ulash patroni
  • Makita original batareyasi va zaryadlovchisi

ESLATMA:

  • Ro‘yxatdagi ba’zi elementlar asbob paketiga standart aksessuarlar sifatida kiritilishi mumkin. Ular mamlakatdan mamlakatga farq qilishi mumkin.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Makita XRH04 qo'llanmasi ni yuklab olish

Mavjud tillar

Makita XRH04 uchun tegishli qo'llanmalar

Mundarija
