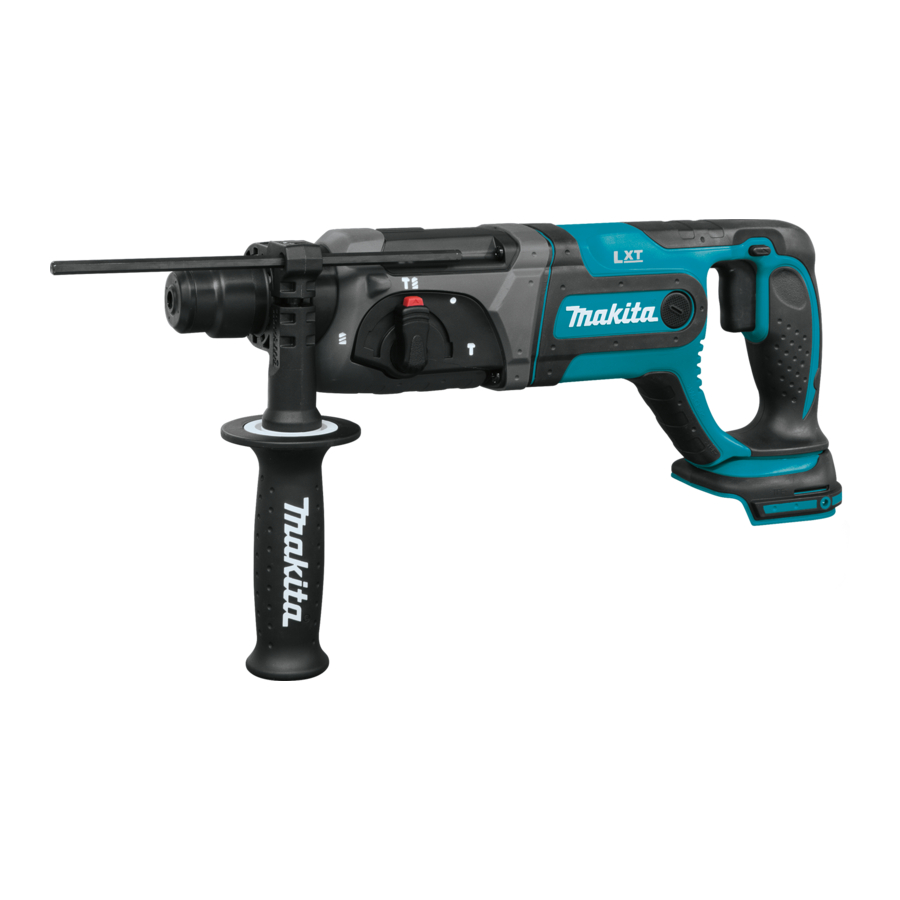

Makita XRH04 Kılavuzu

İçerikler

1 TEKNIK ÖZELLIKLER
2 Genel Elektrikli Alet Güvenlik Uyarıları
- 2.1 KABLOSUZ DÖNER ÇEKİÇ GÜVENLİK UYARILARI
3 Semboller
- 3.1 AKÜ KARTUŞU İÇİN ÖNEMLİ GÜVENLİK TALİMATLARI
4 İŞLEVSEL AÇIKLAMA
5 MONTAJ
6 ÇALIŞTIRMA
7 BAKIM
- 7.1 Karbon fırçaların değiştirilmesi
8 İSTEĞE BAĞLI AKSESUARLAR
9 Kılavuzu indir
10 Diğer Dillerde

TEKNIK ÖZELLIKLER

Model		XRH04
Kapasiteler	Beton	24 mm (15/16")
	Çelik	13 mm (1/2")
	Ahşap	26 mm (1")
Yüksüz hız (RPM)		0 - 1,200 /dakika
Dakikadaki darbe sayısı		0 - 4,000
Toplam uzunluk		417 mm (16-3/8")
Net ağırlık		3.2 kg (7.1 lbs)	3.5 kg (7.7 lbs)
Nominal gerilim		D.C. 18 V
Standart akü kartuşları		BL1815N / BL1820	BL1830 / BL1840 / BL1850

Sürekli araştırma ve geliştirme programımız nedeniyle, buradaki özellikler önceden haber verilmeksizin değiştirilebilir.
Teknik özellikler ve akü kartuşu ülkeden ülkeye farklılık gösterebilir.
EPTA-Prosedürü 01/2003'e göre akü kartuşuyla birlikte ağırlık

Genel Elektrikli Alet Güvenlik Uyarıları

Uyarı
Tüm güvenlik uyarılarını ve tüm talimatları okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.
Tüm uyarıları ve talimatları ileride başvurmak üzere saklayın.
Uyarılardaki "elektrikli alet" terimi, şebekeden elektrikle çalışan (kablolu) elektrikli aletinizi veya pille çalışan (kablosuz) elektrikli aletinizi ifade eder.

Çalışma alanı güvenliği

Çalışma alanını temiz ve iyi aydınlatılmış tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
Elektrikli aletleri yanıcı sıvılar, gazlar veya tozların bulunduğu yerler gibi patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler, tozu veya dumanı tutuşturabilecek kıvılcımlar oluşturur.
Bir elektrikli aleti çalıştırırken çocukları ve etraftaki kişileri uzak tutun. Dikkat dağılması kontrolü kaybetmenize neden olabilir.

Elektriksel güvenlik

Elektrikli alet fişleri prize uygun olmalıdır. Fişi hiçbir şekilde değiştirmeyin. Topraklı (topraklanmış) elektrikli aletlerle herhangi bir adaptör fişi kullanmayın. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltacaktır.
Borular, radyatörler, ocaklar ve buzdolapları gibi topraklı veya topraklanmış yüzeylerle vücut temasından kaçının. Vücudunuz topraklı veya topraklanmışsa elektrik çarpması riski artar.
Elektrikli aletleri yağmura veya ıslak koşullara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpması riskini artıracaktır.
Kabloyu kötüye kullanmayın. Elektrikli aleti taşımak, çekmek veya fişini çekmek için asla kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasarlı veya dolaşmış kablolar elektrik çarpması riskini artırır.
Elektrikli bir aleti açık havada çalıştırırken, dış mekanda kullanıma uygun bir uzatma kablosu kullanın. Dış mekanda kullanıma uygun bir kablonun kullanılması elektrik çarpması riskini azaltır.
Elektrikli bir aleti nemli bir yerde çalıştırmak kaçınılmazsa, bir toprak arıza devre kesici (GFCI) korumalı besleme kullanın. GFCI kullanımı elektrik çarpması riskini azaltır.

Kişisel güvenlik

Uyanık olun, ne yaptığınıza dikkat edin ve bir elektrikli aleti çalıştırırken sağduyulu olun. Yorgunken veya uyuşturucu, alkol veya ilaçların etkisi altındayken elektrikli bir alet kullanmayın. Elektrikli aletleri çalıştırırken bir anlık dikkatsizlik ciddi kişisel yaralanmaya neden olabilir.
Kişisel koruyucu ekipman kullanın. Her zaman göz koruması takın. Uygun koşullar için kullanılan toz maskesi, kaymaz güvenlik ayakkabıları, baret veya işitme koruması gibi koruyucu ekipmanlar kişisel yaralanmaları azaltacaktır.
İstenmeyen çalıştırmayı önleyin. Güç kaynağına ve/veya akü paketine bağlamadan, aleti kaldırmadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Parmağınız anahtar üzerindeyken elektrikli aletleri taşımak veya anahtarı açık olan elektrikli aletlere enerji vermek kazalara davetiye çıkarır.
Elektrikli aleti açmadan önce herhangi bir ayar anahtarını veya İngiliz anahtarını çıkarın. Elektrikli aletin dönen bir parçasına takılı bırakılan bir İngiliz anahtarı veya anahtar kişisel yaralanmaya neden olabilir.
Aşırıya kaçmayın. Her zaman uygun ayak ve denge sağlayın. Bu, beklenmedik durumlarda elektrikli aletin daha iyi kontrol edilmesini sağlar.
Düzgün giyinin. Bol giysiler veya mücevher takmayın. Saçınızı, giysilerinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol giysiler, mücevherler veya uzun saçlar hareketli parçalara takılabilir.
Toz emme ve toplama tesisatlarının bağlantısı için cihazlar sağlanmışsa, bunların bağlı olduğundan ve uygun şekilde kullanıldığından emin olun. Toz toplama kullanımı tozla ilgili tehlikeleri azaltabilir.

Elektrikli alet kullanımı ve bakımı

Elektrikli alete zorla yüklenmeyin. Uygulamanız için doğru elektrikli aleti kullanın. Doğru elektrikli alet, tasarlandığı hızda işi daha iyi ve daha güvenli yapacaktır.
Anahtar açıp kapamıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen herhangi bir elektrikli alet tehlikelidir ve onarılmalıdır.
Herhangi bir ayarlama yapmadan, aksesuarları değiştirmeden veya elektrikli aletleri saklamadan önce fişi güç kaynağından ve/veya akü paketini elektrikli aletten ayırın. Bu tür önleyici güvenlik önlemleri, elektrikli aletin yanlışlıkla çalıştırılması riskini azaltır.
Boşta duran elektrikli aletleri çocukların erişemeyeceği yerlerde saklayın ve elektrikli alete veya bu talimatlara aşina olmayan kişilerin elektrikli aleti çalıştırmasına izin vermeyin. Elektrikli aletler, eğitimsiz kullanıcıların elinde tehlikelidir.
Elektrikli aletlerin bakımını yapın. Hareketli parçaların yanlış hizalanmasını veya bağlanmasını, parça kırılmasını ve elektrikli aletin çalışmasını etkileyebilecek diğer herhangi bir durumu kontrol edin. Hasar görmüşse, elektrikli aleti kullanmadan önce onarın. Birçok kazaya bakımı kötü yapılmış elektrikli aletler neden olur.
Kesici aletleri keskin ve temiz tutun. Düzgün bakımı yapılmış keskin kesme kenarlarına sahip kesici aletlerin bağlanma olasılığı daha düşüktür ve kontrol edilmesi daha kolaydır.
Elektrikli aleti, aksesuarları ve alet uçlarını vb. bu talimatlara uygun olarak, çalışma koşullarını ve yapılacak işi dikkate alarak kullanın. Elektrikli aletin amaçlanandan farklı işlemler için kullanılması tehlikeli bir duruma neden olabilir.

Akü aleti kullanımı ve bakımı

Yalnızca üretici tarafından belirtilen şarj cihazıyla şarj edin. Bir akü paketi türüne uygun bir şarj cihazı, başka bir akü paketiyle kullanıldığında yangın riski oluşturabilir.
Elektrikli aletleri yalnızca özel olarak belirlenmiş akü paketleriyle kullanın. Başka herhangi bir akü paketinin kullanılması yaralanma ve yangın riski oluşturabilir.
Akü paketi kullanımda değilken, bir terminalden diğerine bağlantı kurabilecek ataşlar, madeni paralar, anahtarlar, çiviler, vidalar veya diğer küçük metal nesneler gibi diğer metal nesnelerden uzak tutun. Akü terminallerinin birlikte kısa devre yapılması yanıklara veya yangına neden olabilir.
Kötü kullanımlı koşullarda, aküden sıvı fışkırabilir; temastan kaçının. Yanlışlıkla temas olursa, suyla yıkayın. Sıvı gözlere temas ederse, ayrıca tıbbi yardım alın. Aküden fışkıran sıvı tahrişe veya yanıklara neden olabilir.

Servis

Elektrikli aletinize yalnızca aynı yedek parçaları kullanan kalifiye bir tamirci tarafından servis yaptırın. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.
Yağlama ve aksesuarları değiştirme talimatlarına uyun.
Tutamakları kuru, temiz ve yağ ve gresten arındırılmış tutun.

KABLOSUZ DÖNER ÇEKİÇ GÜVENLİK UYARILARI

Kulak koruyucu kullanın. Gürültüye maruz kalmak işitme kaybına neden olabilir.
Aletle birlikte verilmişse, yardımcı tutamağı(ları) kullanın. Kontrol kaybı kişisel yaralanmaya neden olabilir.
Kesme aksesuarının gizli kablolara temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış tutma yüzeylerinden tutun. Kesme aksesuarının "akım taşıyan" bir kabloyla temas etmesi, elektrikli aletin açıkta kalan metal parçalarını "akım taşıyor" hale getirebilir ve operatöre elektrik çarpmasına neden olabilir.
Baret (güvenlik kaskı), emniyet gözlüğü ve/veya yüz siperi takın. Sıradan gözlükler veya güneş gözlükleri EMNİYET GÖZLÜĞÜ DEĞİLDİR. Ayrıca bir toz maskesi ve kalın dolgulu eldivenler takmanız şiddetle tavsiye edilir.
Çalıştırmadan önce ucun yerine sabitlendiğinden emin olun.
Normal çalışma sırasında, alet titreşim üretecek şekilde tasarlanmıştır. Vidalar kolayca gevşeyebilir ve bu da bir arızaya veya kazaya neden olabilir. Çalıştırmadan önce vidaların sıkılığını dikkatlice kontrol edin.
Soğuk havalarda veya alet uzun süre kullanılmadığında, yüksüz halde çalıştırarak aletin bir süre ısınmasını bekleyin. Bu, yağlamayı gevşetecektir. Uygun ısınma olmadan, çekiçleme işlemi zordur.
Her zaman sağlam bir zemine sahip olduğunuzdan emin olun. Aleti yüksek yerlerde kullanırken hiç kimsenin aşağıda olmadığından emin olun.
Aleti her iki elinizle sıkıca tutun.
Ellerinizi hareketli parçalardan uzak tutun.
Aleti çalışır durumda bırakmayın. Aleti yalnızca elde tutulduğunda çalıştırın.
Çalışırken aleti alandaki herhangi birine doğrultmayın. Uç fırlayabilir ve birini ciddi şekilde yaralayabilir.
Çalıştırdıktan hemen sonra uca veya uca yakın parçalara dokunmayın; aşırı derecede sıcak olabilirler ve cildinizi yakabilirler.
Bazı malzemeler toksik olabilecek kimyasallar içerir. Toz solunmasını ve cilt temasını önlemek için dikkatli olun. Malzeme tedarikçisinin güvenlik verilerini takip edin.

Uyarı
Ürüne aşinalık veya rahatlık (tekrarlanan kullanımdan kazanılan) konuya ilişkin güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerini ALMASINA İZİN VERMEYİN. BU TALİMAT KILAVUZUNDA BELİRTİLEN güvenlik kurallarının YANLIŞ KULLANIMI veya bunlara uyulmaması ciddi kişisel yaralanmaya neden olabilir.

Semboller

Alet için kullanılan semboller aşağıda gösterilmiştir.

	volt
	doğru akım
	yüksüz hız
	dakikadaki devir veya ileri geri hareket sayısı
	darbe sayısı

AKÜ KARTUŞU İÇİN ÖNEMLİ GÜVENLİK TALİMATLARI

Akü kartuşunu kullanmadan önce, (1) akü şarj cihazı, (2) akü ve (3) akü kullanan ürün üzerindeki tüm talimatları ve uyarı işaretlerini okuyun.
Akü kartuşunu sökmeyin.
Çalışma süresi aşırı derecede kısalırsa, derhal çalıştırmayı durdurun. Aşırı ısınma, olası yanıklar ve hatta bir patlama riski oluşturabilir.
Elektrolit gözlerinize kaçarsa, temiz suyla yıkayın ve hemen tıbbi yardım alın. Görme kaybına neden olabilir.
Akü kartuşunu kısa devre yapmayın:
1. Terminallere herhangi bir iletken malzeme ile dokunmayın.
2. Akü kartuşunu çivi, madeni para vb. gibi diğer metal nesnelerle birlikte bir kapta saklamaktan kaçının.
3. Akü kartuşunu suya veya yağmura maruz bırakmayın.

Akü kısa devresi, büyük bir akım akışına, aşırı ısınmaya, olası yanıklara ve hatta bir arızaya neden olabilir.

Aleti ve akü kartuşunu sıcaklığın 50 ﾟ C'ye (122 ﾟ F) ulaşabileceği veya aşabileceği yerlerde saklamayın.
Akü kartuşu ciddi şekilde hasar görmüş veya tamamen bitmiş olsa bile yakmayın. Akü kartuşu yangında patlayabilir.
Aküyü düşürmemeye veya çarpmamaya dikkat edin.
Hasarlı bir akü kullanmayın.
Akünün atılmasıyla ilgili yerel düzenlemelerinize uyun.

Maksimum akü ömrünü koruma ipuçları

Akü kartuşunu tamamen boşalmadan önce şarj edin.
Alet gücünün azaldığını fark ettiğinizde her zaman aletin çalışmasını durdurun ve akü kartuşunu şarj edin.
Tamamen şarj olmuş bir akü kartuşunu asla yeniden şarj etmeyin.
Aşırı şarj, akü hizmet ömrünü kısaltır.
Akü kartuşunu oda sıcaklığında 10°C - 40°C (50°F - 104°F) arasında şarj edin. Şarj etmeden önce sıcak bir akü kartuşunun soğumasını bekleyin.
Uzun süre kullanmazsanız, akü kartuşunu her altı ayda bir şarj edin.

İŞLEVSEL AÇIKLAMA

Aletteki işlevleri ayarlamadan veya kontrol etmeden önce aletin kapalı olduğundan ve akü kartuşunun çıkarıldığından her zaman emin olun.

Akü kartuşunun takılması veya çıkarılması

Akü kartuşunu takmadan veya çıkarmadan önce aleti daima kapatın.
Akü kartuşunu takarken veya çıkarırken aleti ve akü kartuşunu sıkıca tutun. Aleti ve akü kartuşunu sıkıca tutmamak, bunların ellerinizden kaymasına neden olarak alette ve akü kartuşunda hasara ve kişisel yaralanmaya yol açabilir.

Akü kartuşunu çıkarmak için, kartuşun önündeki düğmeyi kaydırırken aletten kaydırarak çıkarın.
Akü kartuşunu takmak için, akü kartuşundaki dili muhafazadaki olukla hizalayın ve yerine kaydırın. Hafif bir tıklama ile yerine kilitlenene kadar sonuna kadar yerleştirin. Düğmenin üst tarafındaki kırmızı göstergeyi görebiliyorsanız, tamamen kilitlenmemiş demektir.

Kırmızı gösterge
Düğme
Akü kartuşu

Kırmızı gösterge görünmeyene kadar akü kartuşunu daima tamamen takın. Aksi takdirde, aletten yanlışlıkla düşebilir ve sizde veya çevrenizdeki birinde yaralanmaya neden olabilir.
Akü kartuşunu zorla takmayın. Kartuş kolayca içeri kaymıyorsa, doğru şekilde takılmıyordur.

Akü koruma sistemi

(Yıldız işaretli lityum-iyon akü)

Yıldız işareti

Yıldız işaretli lityum-iyon aküler, bir koruma sistemi ile donatılmıştır. Bu sistem, akü ömrünü uzatmak için alete giden gücü otomatik olarak keser.
Alet ve/veya akü aşağıdaki koşullardan birinin altına yerleştirilirse, alet çalışma sırasında otomatik olarak duracaktır:

Aşırı yüklenmiş:
Alet, anormal derecede yüksek bir akım çekmesine neden olacak şekilde çalıştırılır.
Bu durumda, alet üzerindeki tetik anahtarını serbest bırakın ve aletin aşırı yüklenmesine neden olan uygulamayı durdurun. Ardından, yeniden başlatmak için tetik anahtarını tekrar çekin.
Alet çalışmıyorsa, akü aşırı ısınmıştır. Bu durumda, tetik anahtarını tekrar çekmeden önce akünün soğumasını bekleyin.
Düşük akü voltajı:
Kalan akü kapasitesi çok düşük ve alet çalışmayacaktır. Bu durumda, aküyü çıkarın ve yeniden şarj edin.

Anahtar eylemi

Akü kartuşunu alete takmadan önce, anahtar tetiğinin düzgün şekilde çalıştığından ve serbest bırakıldığında "KAPALI" konumuna döndüğünden daima emin olun.

Aleti başlatmak için, tetik anahtarını çekmeniz yeterlidir. Alet hızı, tetik anahtarına uygulanan basınç artırılarak artırılır. Durdurmak için tetik anahtarını bırakın.

Tetik anahtarı

Elektrikli fren

Bu alet, bir elektrikli fren ile donatılmıştır. Alet, tetik anahtarının bırakılmasından sonra sürekli olarak hızlı bir şekilde durmuyorsa, aletin bir Makita servis merkezinde bakımını yaptırın.

Ters çevirme anahtarı eylemi

Bu alet, dönüş yönünü değiştirmek için bir ters çevirme anahtarına sahiptir. Saat yönünde dönüş için A tarafından veya saat yönünün tersine dönüş için B tarafından ters çevirme anahtarı koluna basın.
Ters çevirme anahtarı kolu nötr konumdayken, tetik anahtarı çekilemez.

Ters çevirme anahtarı kolu

Çalıştırmadan önce dönüş yönünü daima kontrol edin.
Ters çevirme anahtarını yalnızca alet tamamen durduktan sonra kullanın. Alet durmadan dönüş yönünü değiştirmek alete zarar verebilir.
Aleti çalıştırmadığınız zaman, ters çevirme anahtarı kolunu daima nötr konuma ayarlayın.

Eylem modunu seçme

Çekiçlemeli dönüş
Beton, duvar vb. malzemelerde delme için, kilitleme düğmesine basın ve eylem modu değiştirme düğmesini sembolüne çevirin. Tungsten karbür uçlu bir uç kullanın.

Kilitleme düğmesi
Çekiçlemeli dönüş
Eylem modu değiştirme düğmesi

Yalnızca dönüş
Ahşap, metal veya plastik malzemelerde delme için, kilitleme düğmesine basın ve eylem modu değiştirme düğmesini sembolüne çevirin. Spiral matkap ucu veya ahşap ucu kullanın.

Yalnızca dönüş

Yalnızca çekiçleme
Yontma, ölçekleme veya yıkım işlemleri için, kilitleme düğmesine basın ve eylem modu değiştirme düğmesini sembolüne çevirin. Sivri uç, soğuk keski, ölçekleme keskisi vb. kullanın.

Yalnızca çekiçleme

Alet çalışırken eylem modu değiştirme düğmesini döndürmeyin. Alet zarar görecektir.
Mod değiştirme mekanizmasında hızlı aşınmayı önlemek için, eylem modu değiştirme düğmesinin daima üç eylem modu konumundan birinde pozitif olarak konumlandırıldığından emin olun.

Tork sınırlayıcı

Belirli bir tork seviyesine ulaşıldığında tork sınırlayıcı devreye girecektir. Motor, çıkış milinden ayrılacaktır. Bu olduğunda, uç dönmeyi durduracaktır.

Tork sınırlayıcı devreye girer girmez, aleti derhal kapatın. Bu, aletin erken aşınmasını önlemeye yardımcı olacaktır.
Bu aletle delik testereleri kullanılamaz. Bunlar, delikte kolayca sıkışma veya yakalama eğilimindedir. Bu, tork sınırlayıcının çok sık devreye girmesine neden olacaktır.

MONTAJ

Alet üzerinde herhangi bir çalışma yapmadan önce aletin kapalı olduğundan ve akü kartuşunun çıkarıldığından her zaman emin olun.

Yan tutamak (yardımcı tutamak)

Çalışma güvenliğini sağlamak için daima yan tutamağı kullanın.

Yan tutamağı, tutamağın üzerindeki dişler alet gövdesindeki çıkıntılar arasına gelecek şekilde takın. Ardından, tutamağı istenen konumda saat yönünde çevirerek sıkın. Herhangi bir konumda sabitlenecek şekilde 360° döndürülebilir.

Tutamak tabanı
Yan tutamak
Gevşetin
Sıkın
Dişler
Çıkıntı

Uç gresi

Uç şaftı başlığını önceden az miktarda uç gresiyle (yaklaşık 0,5 -1 g; 0,02 - 0,04 oz.) kaplayın. Bu mandren yağlaması, düzgün çalışma ve daha uzun hizmet ömrü sağlar.

Ucun takılması veya çıkarılması

Ucu takmadan önce uç şaftını temizleyin ve uç gresi uygulayın.

Uç şaftı
Uç gresi

Ucu alete takın. Ucu döndürün ve yerine oturana kadar içeri doğru itin.

Uç
Mandren kapağı

Uç içeri itilemiyorsa, ucu çıkarın. Mandren kapağını birkaç kez aşağı doğru çekin. Ardından ucu tekrar takın. Ucu döndürün ve yerine oturana kadar içeri doğru itin.
Takıldıktan sonra, daima ucu dışarı çekmeye çalışarak yerinde güvenli bir şekilde tutulduğundan emin olun.
Ucu çıkarmak için, mandren kapağını sonuna kadar aşağı çekin ve ucu dışarı çekin.

Uç
Mandren kapağı

Uç açısı (yontma, ölçekleme veya yıkım sırasında)

O sembolü
Eylem modu değiştirme düğmesi

Uç, istenen açıda sabitlenebilir. Uç açısını değiştirmek için, kilitleme düğmesine basın ve eylem modu değiştirme düğmesini O sembolüne çevirin. Ucu istenen açıya çevirin.
Kilitleme düğmesine basın ve eylem modu değiştirme düğmesini sembolüne çevirin. Ardından, hafifçe döndürerek ucun yerinde güvenli bir şekilde tutulduğundan emin olun.

Derinlik ölçer

Derinlik ölçer, aynı derinlikte delikler açmak için uygundur. Yan tutamağı gevşetin ve derinlik ölçeri yan tutamaktaki deliğe sokun. Derinlik ölçeri istenen derinliğe ayarlayın ve yan tutamağı sıkın.

Derinlik ölçer

NOT:

Derinlik ölçer, derinlik ölçerin dişli muhafazasına çarptığı konumda kullanılamaz.

Toz kabı

Baş üstü delme işlemleri yaparken tozun aletin üzerine ve üzerinize düşmesini önlemek için toz kabını kullanın. Toz kabını şekilde gösterildiği gibi uca takın. Toz kabının takılabileceği uçların boyutu aşağıdaki gibidir.

Toz kabı

	Uç çapı
Toz kabı 5	6 mm (1/4") - 14,5 mm (9/16")
Toz kabı 9	12 mm (15/32") - 16 mm (5/8")

ÇALIŞTIRMA

Çekiçli delme işlemi

Eylem modu değiştirme düğmesini sembolüne ayarlayın. Ucu delik için istenen konuma getirin, ardından tetik anahtarını çekin.
Alete zorlamayın. Hafif basınç en iyi sonuçları verir. Aleti konumunda tutun ve delikten kaymasını önleyin.
Delik talaşlar veya parçacıklarla tıkandığında daha fazla basınç uygulamayın. Bunun yerine, aleti rölantide çalıştırın, ardından ucu delikten kısmen çıkarın. Bu birkaç kez tekrarlanarak delik temizlenecek ve normal delmeye devam edilebilir.

Betona gömülü takviye çubuklarına çarptığında, delik talaş ve parçacıklarla tıkandığında veya delikten geçiş sırasında alet/uç üzerinde muazzam ve ani bir burulma kuvveti uygulanır. Çalışmalar sırasında daima yan tutamağı (yardımcı tutamak) kullanın ve aleti hem yan tutamak hem de anahtar tutamağı ile sıkıca tutun. Bunun yapılmaması, aletin kontrolünü kaybetmeye ve potansiyel olarak ciddi yaralanmaya neden olabilir.

NOT:
Aleti yüksüz olarak çalıştırırken uç dönüşünde eksantriklik meydana gelebilir. Alet, çalışma sırasında otomatik olarak kendini ortalar. Bu, delme hassasiyetini etkilemez.

Üfleme ampulü

(isteğe bağlı aksesuar)
Deliği deldikten sonra, delikten tozu temizlemek için üfleme ampulünü kullanın.

Üfleme ampulü

Yontma/Ölçekleme/Yıkım

Eylem modu değiştirme düğmesini sembolüne ayarlayın. Aleti her iki elinizle sıkıca tutun. Aleti açın ve aletin etrafta kontrolsüz bir şekilde zıplamaması için alete hafif bir basınç uygulayın. Alete çok sert basmak verimliliği artırmayacaktır.

Ahşap veya metalde delme

İsteğe bağlı matkap mandreni aksamını kullanın. Takarken, önceki sayfada açıklanan "Ucun takılması veya çıkarılması" bölümüne bakın.
İşaretçi sembolünü gösterecek şekilde eylem modu değiştirme düğmesini ayarlayın.

Mandren adaptörü
Anahtarsız matkap mandreni

Kovan
Halka

Alete matkap mandreni aksamı takılıyken asla "çekiçlemeli dönüş" kullanmayın. Matkap mandreni aksamı zarar görebilir. Ayrıca, aleti ters çevirirken matkap mandreni çıkacaktır.
Alete aşırı baskı uygulamak delmeyi hızlandırmayacaktır. Aslında, bu aşırı basınç yalnızca ucunuzun ucuna zarar vermeye, alet performansını düşürmeye ve aletin hizmet ömrünü kısaltmaya yarayacaktır.
Delikten geçiş sırasında alet/uç üzerinde muazzam bir burulma kuvveti uygulanır. Aleti sıkıca tutun ve uç iş parçasından geçmeye başladığında dikkatli olun.
Sıkışmış bir uç, ters çevirme anahtarını ters yönde döndürmeye ayarlayarak kolayca çıkarılabilir. Ancak, sıkıca tutmazsanız alet aniden geri çıkabilir.
Küçük iş parçalarını daima bir mengene veya benzeri bir tutma cihazında sabitleyin.

BAKIM

Muayene veya bakım yapmaya çalışmadan önce her zaman aletin kapalı olduğundan ve akü kartuşunun çıkarıldığından emin olun.
Asla benzin, benzol, tiner, alkol vb. kullanmayın. Renk bozulması, deformasyon veya çatlaklar meydana gelebilir.

Karbon fırçaların değiştirilmesi

Karbon fırçaları düzenli olarak çıkarın ve kontrol edin. Sınır işaretine kadar aşındıklarında değiştirin. Karbon fırçaları temiz tutun ve tutucularda kaymalarını sağlayın. Her iki karbon fırçası da aynı anda değiştirilmelidir. Yalnızca aynı karbon fırçaları kullanın.

Sınır işareti

Fırça tutucu kapaklarını çıkarmak için bir tornavida kullanın. Aşınmış karbon fırçaları çıkarın, yenilerini takın ve fırça tutucu kapaklarını sabitleyin.

Tornavida
Fırça tutucu kapağı

Fırçaları değiştirdikten sonra, akü kartuşunu alete takın ve aleti yaklaşık 1 dakika boyunca yüksüz çalıştırarak fırçaları alıştırın. Ardından, aleti çalışırken ve şalter tetiğini bırakırken elektrikli fren çalışmasını kontrol edin. Elektrikli fren iyi çalışmıyorsa, onarım için yerel Makita servis merkezinize başvurun.
Ürün GÜVENLİĞİNİ ve GÜVENİLİRLİĞİNİ korumak için, onarımlar, diğer tüm bakım veya ayarlamalar her zaman Makita yedek parçaları kullanılarak Makita Yetkili veya Fabrika Servis Merkezleri tarafından yapılmalıdır.

İSTEĞE BAĞLI AKSESUARLAR

Bu aksesuarlar veya bağlantı parçaları, bu kılavuzda belirtilen Makita aletinizle birlikte kullanılmak üzere önerilir. Başka herhangi bir aksesuar veya bağlantı parçasının kullanılması, kişilerin yaralanma riskini oluşturabilir. Aksesuar veya bağlantı parçasını yalnızca belirtilen amacı için kullanın.

Bu aksesuarlarla ilgili daha fazla ayrıntı için yardıma ihtiyacınız olursa, yerel Makita Servis Merkezinize başvurun.
