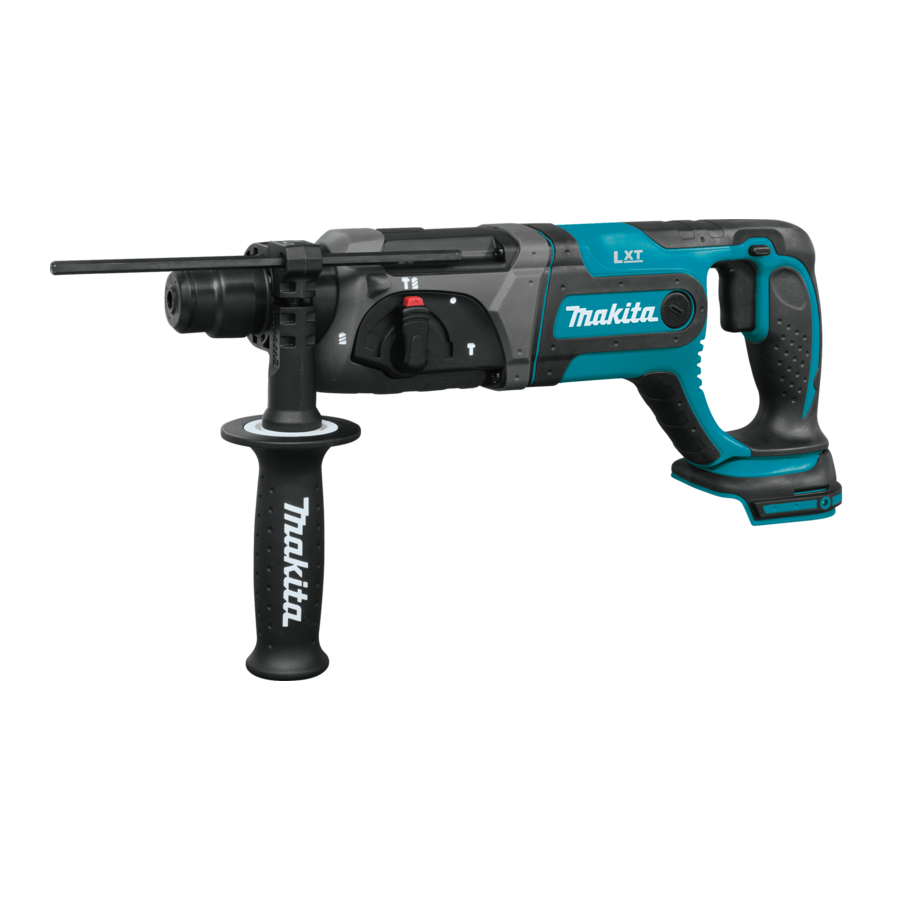

Manual da Makita XRH04

ESPECIFICAÇÕES

Modelo		XRH04
Capacidades	Concreto	24 mm (15/16")
	Aço	13 mm (1/2")
	Madeira	26 mm (1")
Velocidade sem carga (RPM)		0 - 1.200 /min
Golpes por minuto		0 - 4.000
Comprimento total		417 mm (16-3/8")
Peso líquido		3,2 kg (7,1 lbs)	3,5 kg (7,7 lbs)
Tensão nominal		D.C. 18 V
Cartuchos de bateria padrão		BL1815N / BL1820	BL1830 / BL1840 / BL1850

• Devido ao nosso programa contínuo de pesquisa e desenvolvimento, as especificações aqui contidas estão sujeitas a alterações sem aviso prévio.
• As especificações e o cartucho da bateria podem variar de país para país.
• Peso, com cartucho de bateria, de acordo com o procedimento EPTA 01/2003

Advertências gerais de segurança para ferramentas elétricas

Leia todas as advertências de segurança e todas as instruções. O não cumprimento das advertências e instruções pode resultar em choque elétrico, incêndio e/ou ferimentos graves.
Guarde todas as advertências e instruções para referência futura.
O termo "ferramenta elétrica" nas advertências refere-se à sua ferramenta elétrica operada pela rede elétrica (com fio) ou ferramenta elétrica operada por bateria (sem fio).

Segurança na área de trabalho

1. Mantenha a área de trabalho limpa e bem iluminada. Áreas desordenadas ou escuras convidam a acidentes.
2. Não opere ferramentas elétricas em atmosferas explosivas, como na presença de líquidos, gases ou poeira inflamáveis. As ferramentas elétricas criam faíscas que podem inflamar a poeira ou os vapores.
3. Mantenha crianças e curiosos afastados ao operar uma ferramenta elétrica. Distrações podem fazer com que você perca o controle.

Segurança elétrica

4. Os plugues da ferramenta elétrica devem corresponder à tomada. Nunca modifique o plugue de forma alguma. Não use plugues adaptadores com ferramentas elétricas aterradas (aterradas). Plugues não modificados e tomadas correspondentes reduzem o risco de choque elétrico.
5. Evite o contato corporal com superfícies aterradas ou aterradas, como canos, radiadores, fogões e geladeiras. Há um risco aumentado de choque elétrico se seu corpo estiver aterrado ou aterrado.
6. Não exponha as ferramentas elétricas à chuva ou condições úmidas. A entrada de água em uma ferramenta elétrica aumentará o risco de choque elétrico.
7. Não abuse do cabo. Nunca use o cabo para carregar, puxar ou desconectar a ferramenta elétrica. Mantenha o cabo longe do calor, óleo, bordas afiadas ou peças móveis. Cabos danificados ou emaranhados aumentam o risco de choque elétrico.
8. Ao operar uma ferramenta elétrica ao ar livre, use um cabo de extensão adequado para uso ao ar livre. O uso de um cabo adequado para uso ao ar livre reduz o risco de choque elétrico.
9. Se for inevitável operar uma ferramenta elétrica em um local úmido, use uma fonte protegida por um interruptor de circuito de falha de aterramento (GFCI). O uso de um GFCI reduz o risco de choque elétrico.

Segurança pessoal

10. Fique alerta, observe o que você está fazendo e use o bom senso ao operar uma ferramenta elétrica. Não use uma ferramenta elétrica se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção ao operar ferramentas elétricas pode resultar em ferimentos graves.
11. Use equipamentos de proteção individual. Sempre use proteção para os olhos. Equipamentos de proteção, como máscara contra poeira, sapatos de segurança antiderrapantes, capacete ou proteção auditiva usados ​​para condições apropriadas, reduzirão os ferimentos pessoais.
12. Evite partidas não intencionais. Certifique-se de que o interruptor esteja na posição desligado antes de conectar à fonte de alimentação e/ou bateria, pegar ou transportar a ferramenta. Transportar ferramentas elétricas com o dedo no interruptor ou energizar ferramentas elétricas com o interruptor ligado convida a acidentes.
13. Remova qualquer chave de ajuste ou chave inglesa antes de ligar a ferramenta elétrica. Uma chave inglesa ou uma chave deixada presa a uma peça rotativa da ferramenta elétrica pode resultar em ferimentos pessoais.
14. Não se estique demais. Mantenha os pés e o equilíbrio adequados em todos os momentos. Isso permite um melhor controle da ferramenta elétrica em situações inesperadas.
15. Vista-se adequadamente. Não use roupas largas ou joias. Mantenha seu cabelo, roupas e luvas longe de peças móveis. Roupas largas, joias ou cabelos compridos podem ficar presos em peças móveis.
16. Se forem fornecidos dispositivos para a conexão de instalações de extração e coleta de pó, certifique-se de que estejam conectados e usados ​​adequadamente. O uso da coleta de pó pode reduzir os riscos relacionados ao pó.

Uso e cuidados com ferramentas elétricas

17. Não force a ferramenta elétrica. Use a ferramenta elétrica correta para sua aplicação. A ferramenta elétrica correta fará o trabalho melhor e com mais segurança na taxa para a qual foi projetada.
18. Não use a ferramenta elétrica se o interruptor não ligar e desligar. Qualquer ferramenta elétrica que não possa ser controlada com o interruptor é perigosa e deve ser reparada.
19. Desconecte o plugue da fonte de alimentação e/ou a bateria da ferramenta elétrica antes de fazer quaisquer ajustes, trocar acessórios ou armazenar ferramentas elétricas. Tais medidas de segurança preventivas reduzem o risco de dar partida na ferramenta elétrica acidentalmente.
20. Guarde as ferramentas elétricas ociosas fora do alcance de crianças e não permita que pessoas não familiarizadas com a ferramenta elétrica ou com estas instruções operem a ferramenta elétrica. As ferramentas elétricas são perigosas nas mãos de usuários não treinados.
21. Faça a manutenção das ferramentas elétricas. Verifique se há desalinhamento ou emperramento de peças móveis, quebra de peças e qualquer outra condição que possa afetar o funcionamento da ferramenta elétrica. Se danificada, mande reparar a ferramenta elétrica antes de usá-la. Muitos acidentes são causados ​​por ferramentas elétricas mal conservadas.
22. Mantenha as ferramentas de corte afiadas e limpas. Ferramentas de corte devidamente mantidas com arestas de corte afiadas são menos propensas a emperrar e são mais fáceis de controlar.
23. Use a ferramenta elétrica, acessórios e bits de ferramenta, etc. de acordo com estas instruções, levando em consideração as condições de trabalho e o trabalho a ser executado. O uso da ferramenta elétrica para operações diferentes daquelas pretendidas pode resultar em uma situação perigosa.

Uso e cuidados com ferramentas de bateria

24. Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode criar risco de incêndio quando usado com outra bateria.
25. Use ferramentas elétricas apenas com baterias especificamente designadas. O uso de outras baterias pode criar risco de ferimentos e incêndio.
26. Quando a bateria não estiver em uso, mantenha-a longe de outros objetos de metal, como clipes de papel, moedas, chaves, pregos, parafusos ou outros pequenos objetos de metal, que podem fazer uma conexão de um terminal para outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou incêndio.
27. Em condições abusivas, líquido pode ser ejetado da bateria; evite o contato. Se o contato ocorrer acidentalmente, lave com água. Se o líquido entrar em contato com os olhos, procure ajuda médica adicional. O líquido ejetado da bateria pode causar irritação ou queimaduras.

Serviço

28. Leve sua ferramenta elétrica para ser consertada por um técnico qualificado, usando apenas peças de reposição idênticas. Isso garantirá que a segurança da ferramenta elétrica seja mantida.
29. Siga as instruções para lubrificar e trocar acessórios.
30. Mantenha os cabos secos, limpos e livres de óleo e graxa.

ADVERTÊNCIAS DE SEGURANÇA DO MARTELETE ROTATIVO A BATERIA

1. Use protetores auriculares. A exposição ao ruído pode causar perda de audição.
2. Use a(s) alça(s) auxiliar(es), se fornecida(s) com a ferramenta. A perda de controle pode causar ferimentos pessoais.
3. Segure a ferramenta elétrica pelas superfícies de agarramento isoladas, ao realizar uma operação onde o acessório de corte pode entrar em contato com fios ocultos. O acessório de corte em contato com um fio "vivo" pode tornar as partes metálicas expostas da ferramenta elétrica "vivas" e pode dar um choque elétrico ao operador.
4. Use um capacete (capacete de segurança), óculos de segurança e/ou protetor facial. Óculos comuns ou óculos de sol NÃO são óculos de segurança. Também é altamente recomendável usar uma máscara contra poeira e luvas grossas acolchoadas.
5. Certifique-se de que a broca esteja presa no lugar antes da operação.
6. Em operação normal, a ferramenta foi projetada para produzir vibração. Os parafusos podem se soltar facilmente, causando uma avaria ou acidente. Verifique cuidadosamente o aperto dos parafusos antes da operação.
7. Em clima frio ou quando a ferramenta não for usada por um longo período, deixe a ferramenta aquecer por um tempo, operando-a sem carga. Isso irá soltar a lubrificação. Sem aquecimento adequado, a operação de martelar é difícil.
8. Certifique-se sempre de ter uma base firme. Certifique-se de que não haja ninguém embaixo ao usar a ferramenta em locais altos.
9. Segure a ferramenta firmemente com as duas mãos.
10. Mantenha as mãos longe das peças móveis.
11. Não deixe a ferramenta funcionando. Opere a ferramenta somente quando estiver na mão.
12. Não aponte a ferramenta para ninguém na área durante a operação. A broca pode voar e ferir alguém gravemente.
13. Não toque na broca ou em peças próximas à broca imediatamente após a operação; eles podem estar extremamente quentes e podem queimar sua pele.
14. Alguns materiais contêm produtos químicos que podem ser tóxicos. Tome cuidado para evitar a inalação de poeira e o contato com a pele. Siga os dados de segurança do fornecedor do material.

NÃO deixe que o conforto ou o conhecimento do produto (obtido com o uso repetido) substituam a estrita adesão às regras de segurança do produto em questão. O USO INDEVIDO ou a não observância das regras de segurança declaradas neste manual de instruções pode causar ferimentos graves.

Símbolos

A seguir, mostramos os símbolos usados ​​para a ferramenta.

	volts
	corrente direta
	velocidade sem carga
	rotações ou movimentos alternativos por minuto
	número de golpe

INSTRUÇÕES DE SEGURANÇA IMPORTANTES PARA O CARTUCHO DA BATERIA

1. Antes de usar o cartucho da bateria, leia todas as instruções e marcações de advertência em (1) carregador de bateria, (2) bateria e (3) produto que usa bateria.
2. Não desmonte o cartucho da bateria.
3. Se o tempo de operação se tornar excessivamente curto, pare de operar imediatamente. Pode resultar em risco de superaquecimento, possíveis queimaduras e até mesmo uma explosão.
4. Se o eletrólito entrar em seus olhos, lave-os com água limpa e procure atendimento médico imediatamente. Pode resultar na perda de sua visão.
5. Não provoque curto-circuito no cartucho da bateria:
   1. Não toque nos terminais com nenhum material condutor.
   2. Evite armazenar o cartucho da bateria em um recipiente com outros objetos de metal, como pregos, moedas, etc.
   3. Não exponha o cartucho da bateria à água ou chuva.

Um curto na bateria pode causar um grande fluxo de corrente, superaquecimento, possíveis queimaduras e até mesmo uma avaria.

6. Não armazene a ferramenta e o cartucho da bateria em locais onde a temperatura possa atingir ou exceder 50 ﾟ C (122 ﾟ F).
7. Não incinere o cartucho da bateria, mesmo que esteja gravemente danificado ou completamente gasto. O cartucho da bateria pode explodir em um incêndio.
8. Tenha cuidado para não deixar cair ou golpear a bateria.
9. Não use uma bateria danificada.
10. Siga os regulamentos locais relativos ao descarte da bateria.

Dicas para manter a vida útil máxima da bateria

1. Carregue o cartucho da bateria antes que ele esteja completamente descarregado.
   Sempre pare a operação da ferramenta e carregue o cartucho da bateria quando notar menos potência na ferramenta.
2. Nunca recarregue um cartucho de bateria totalmente carregado.
   O carregamento excessivo encurta a vida útil da bateria.
3. Carregue o cartucho da bateria com a temperatura ambiente em 10°C - 40°C (50°F - 104°F). Deixe um cartucho de bateria quente esfriar antes de carregá-lo.
4. Carregue o cartucho da bateria uma vez a cada seis meses se você não usá-lo por um longo período de tempo.

DESCRIÇÃO FUNCIONAL

• Certifique-se sempre de que a ferramenta esteja desligada e o cartucho da bateria removido antes de ajustar ou verificar a função na ferramenta.

Instalando ou removendo o cartucho da bateria

• Sempre desligue a ferramenta antes de instalar ou remover o cartucho da bateria.
• Segure a ferramenta e o cartucho da bateria com firmeza ao instalar ou remover o cartucho da bateria. Não segurar a ferramenta e o cartucho da bateria com firmeza pode fazer com que eles escorreguem de suas mãos e resultar em danos à ferramenta e ao cartucho da bateria e ferimentos pessoais.

Para remover o cartucho da bateria, deslize-o da ferramenta enquanto desliza o botão na frente do cartucho.
Para instalar o cartucho da bateria, alinhe a lingueta no cartucho da bateria com a ranhura na caixa e deslize-o para o lugar. Insira-o totalmente até que ele se fixe no lugar com um pequeno clique. Se você puder ver o indicador vermelho na parte superior do botão, ele não está totalmente travado.

1. Indicador vermelho
2. Botão
3. Cartucho da bateria

• Sempre instale o cartucho da bateria totalmente até que o indicador vermelho não possa ser visto. Caso contrário, ele pode cair acidentalmente da ferramenta, causando ferimentos em você ou em alguém ao seu redor.
• Não instale o cartucho da bateria à força. Se o cartucho não deslizar facilmente, ele não está sendo inserido corretamente.

Sistema de proteção da bateria

(Bateria de íon de lítio com marcação de estrela)

1. Marcação de estrela

As baterias de íon de lítio com uma marcação de estrela são equipadas com um sistema de proteção. Este sistema corta automaticamente a energia da ferramenta para prolongar a vida útil da bateria.
A ferramenta irá parar automaticamente durante a operação se a ferramenta e/ou a bateria forem colocadas sob uma das seguintes condições:

• Sobrecarregado:
  A ferramenta é operada de uma maneira que faz com que ela consuma uma corrente anormalmente alta.
  Nesta situação, solte o interruptor do gatilho na ferramenta e pare a aplicação que fez com que a ferramenta ficasse sobrecarregada. Em seguida, puxe o interruptor do gatilho novamente para reiniciar.
  Se a ferramenta não iniciar, a bateria está superaquecida. Nesta situação, deixe a bateria esfriar antes de puxar o interruptor do gatilho novamente.
• Baixa voltagem da bateria:
  A capacidade restante da bateria está muito baixa e a ferramenta não funcionará. Nesta situação, remova e recarregue a bateria.

Ação do interruptor

• Antes de inserir o cartucho da bateria na ferramenta, sempre verifique se o gatilho do interruptor atua corretamente e retorna para a posição "OFF" (DESLIGADO) quando liberado.

Para iniciar a ferramenta, simplesmente puxe o interruptor do gatilho. A velocidade da ferramenta é aumentada aumentando a pressão no interruptor do gatilho. Solte o interruptor do gatilho para parar.

1. Interruptor do gatilho

Freio elétrico

Esta ferramenta é equipada com um freio elétrico. Se a ferramenta falhar consistentemente em parar rapidamente após a liberação do interruptor do gatilho, leve a ferramenta para ser reparada em um centro de serviço Makita.

Ação do interruptor de reversão

Esta ferramenta tem um interruptor de reversão para mudar a direção da rotação. Pressione a alavanca do interruptor de reversão do lado A para rotação no sentido horário ou do lado B para rotação no sentido anti-horário.
Quando a alavanca do interruptor de reversão está na posição neutra, o interruptor do gatilho não pode ser puxado.

1. Alavanca do interruptor de reversão

• Sempre verifique a direção da rotação antes da operação.
• Use o interruptor de reversão somente depois que a ferramenta parar completamente. Mudar a direção da rotação antes que a ferramenta pare pode danificar a ferramenta.
• Quando não estiver operando a ferramenta, sempre coloque a alavanca do interruptor de reversão na posição neutra.

Selecionando o modo de ação

Rotação com martelamento
Para perfurar em concreto, alvenaria, etc., pressione o botão de travamento e gire o botão de mudança do modo de ação para o símbolo . Use uma broca com ponta de carboneto de tungstênio.

1. Botão de travamento
2. Rotação com martelamento
3. Botão de mudança do modo de ação

Somente rotação
Para perfurar em madeira, metal ou materiais plásticos, pressione o botão de travamento e gire o botão de mudança do modo de ação para o símbolo . Use uma broca helicoidal ou broca para madeira.

1. Somente rotação

Somente martelamento
Para operações de lascar, descascar ou demolição, pressione o botão de travamento e gire o botão de mudança do modo de ação para o símbolo . Use uma ponteira, cinzel frio, cinzel de descascar, etc.

1. Somente martelamento

• Não gire o botão de mudança do modo de ação quando a ferramenta estiver funcionando. A ferramenta será danificada.
• Para evitar o desgaste rápido no mecanismo de mudança de modo, certifique-se de que o botão de mudança do modo de ação esteja sempre localizado positivamente em uma das três posições do modo de ação.

Limitador de torque

O limitador de torque será acionado quando um certo nível de torque for atingido. O motor se desengatará do eixo de saída. Quando isso acontecer, a broca irá parar de girar.

• Assim que o limitador de torque for acionado, desligue a ferramenta imediatamente. Isso ajudará a evitar o desgaste prematuro da ferramenta.
• Serras copo não podem ser usadas com esta ferramenta. Elas tendem a beliscar ou prender facilmente no furo. Isso fará com que o limitador de torque seja acionado com muita frequência.

MONTAGEM

• Certifique-se sempre de que a ferramenta esteja desligada e o cartucho da bateria removido antes de realizar qualquer trabalho na ferramenta.

Empunhadura lateral (empunhadura auxiliar)

• Sempre use a empunhadura lateral para garantir a segurança da operação.

Instale a empunhadura lateral de forma que os dentes na empunhadura se encaixem entre as protuberâncias no corpo da ferramenta. Em seguida, aperte a empunhadura girando no sentido horário na posição desejada. Ela pode ser girada 360° para ser fixada em qualquer posição.

1. Base da empunhadura
2. Empunhadura lateral
3. Soltar
4. Apertar
5. Dentes
6. Protuberância

Graxa para broca

Cubra a cabeça da haste da broca com uma pequena quantidade de graxa para broca (cerca de 0,5 -1 g; 0,02 - 0,04 oz.) com antecedência. Esta lubrificação do mandril garante uma ação suave e uma vida útil mais longa.

Instalando ou removendo a broca

Limpe a haste da broca e aplique graxa para broca antes de instalar a broca.

1. Haste da broca
2. Graxa para broca

Insira a broca na ferramenta. Gire a broca e empurre-a até que ela se encaixe.

1. Broca
2. Tampa do mandril

Se a broca não puder ser empurrada, remova a broca. Puxe a tampa do mandril para baixo algumas vezes. Em seguida, insira a broca novamente. Gire a broca e empurre-a até que ela se encaixe.
Após a instalação, sempre certifique-se de que a broca esteja firmemente presa no lugar, tentando puxá-la para fora.
Para remover a broca, puxe a tampa do mandril para baixo totalmente e puxe a broca para fora.

1. Broca
2. Tampa do mandril

Ângulo da broca (ao lascar, descascar ou demolir)

1. Símbolo O
2. Botão de mudança do modo de ação

A broca pode ser fixada no ângulo desejado. Para mudar o ângulo da broca, pressione o botão de travamento e gire o botão de mudança do modo de ação para o símbolo O. Gire a broca para o ângulo desejado.
Pressione o botão de travamento e gire o botão de mudança do modo de ação para o símbolo . Em seguida, certifique-se de que a broca esteja firmemente presa no lugar, girando-a levemente.

Medidor de profundidade

O medidor de profundidade é conveniente para perfurar furos de profundidade uniforme. Solte a empunhadura lateral e insira o medidor de profundidade no furo na empunhadura lateral. Ajuste o medidor de profundidade para a profundidade desejada e aperte a empunhadura lateral.

1. Medidor de profundidade

NOTA:

• O medidor de profundidade não pode ser usado na posição onde o medidor de profundidade bate contra a caixa de engrenagens.

Copo de pó

Use o copo de pó para evitar que a poeira caia sobre a ferramenta e sobre você ao realizar operações de perfuração acima da cabeça. Fixe o copo de pó à broca conforme mostrado na figura. O tamanho das brocas às quais o copo de pó pode ser fixado é o seguinte.

1. Copo de pó

	Diâmetro da broca
Copo de pó 5	6 mm (1/4") - 14,5 mm (9/16")
Copo de pó 9	12 mm (15/32") - 16 mm (5/8")

OPERAÇÃO

Operação de perfuração com martelo

Coloque o botão de mudança do modo de ação no símbolo . Posicione a broca no local desejado para o furo, então puxe o interruptor do gatilho.
Não force a ferramenta. Uma leve pressão dá os melhores resultados. Mantenha a ferramenta na posição e evite que ela escorregue do furo.
Não aplique mais pressão quando o furo ficar entupido com lascas ou partículas. Em vez disso, execute a ferramenta em marcha lenta e, em seguida, remova a broca parcialmente do furo. Repetindo isso várias vezes, o furo será limpo e a perfuração normal poderá ser retomada.

• Há uma tremenda e repentina força de torção exercida na ferramenta/broca no momento da ruptura do furo, quando o furo fica entupido com lascas e partículas, ou ao atingir barras de reforço embutidas no concreto. Sempre use a empunhadura lateral (empunhadura auxiliar) e segure firmemente a ferramenta pela empunhadura lateral e pela empunhadura do interruptor durante as operações. Não fazer isso pode resultar na perda de controle da ferramenta e em ferimentos potencialmente graves.

NOTA:
A excentricidade na rotação da broca pode ocorrer durante a operação da ferramenta sem carga. A ferramenta se autocentraliza automaticamente durante a operação. Isso não afeta a precisão da perfuração.

Bulbo de sopro

(acessório opcional)
Após perfurar o furo, use o bulbo de sopro para limpar a poeira do furo.

1. Bulbo de sopro

Lascar/Descascar/Demolir

Coloque o botão de mudança do modo de ação no símbolo . Segure a ferramenta firmemente com ambas as mãos. Ligue a ferramenta e aplique uma leve pressão na ferramenta para que a ferramenta não quique descontroladamente. Pressionar muito fortemente a ferramenta não aumentará a eficiência.

Perfurando em madeira ou metal

Use o conjunto do mandril de perfuração opcional. Ao instalá-lo, consulte "Instalando ou removendo a broca" descrito na página anterior.
Coloque o botão de mudança do modo de ação de forma que o ponteiro aponte para o símbolo .

1. Adaptador do mandril
2. Mandril de perfuração sem chave

1. Manga
2. Anel

• Nunca use "rotação com martelamento" quando o conjunto do mandril de perfuração estiver instalado na ferramenta. O conjunto do mandril de perfuração pode ser danificado. Além disso, o mandril de perfuração sairá ao inverter a ferramenta.
• Pressionar excessivamente a ferramenta não acelerará a perfuração. De fato, essa pressão excessiva só servirá para danificar a ponta de sua broca, diminuir o desempenho da ferramenta e encurtar a vida útil da ferramenta.
• Há uma tremenda força de torção exercida na ferramenta/broca no momento da ruptura do furo. Segure a ferramenta firmemente e tenha cuidado quando a broca começar a romper a peça de trabalho.
• Uma broca presa pode ser removida simplesmente colocando o interruptor de reversão para rotação reversa para recuar. No entanto, a ferramenta pode recuar abruptamente se você não segurá-la firmemente.
• Sempre prenda peças de trabalho pequenas em uma morsa ou dispositivo de retenção semelhante.

MANUTENÇÃO

• Sempre certifique-se de que a ferramenta está desligada e o cartucho da bateria está removido antes de tentar realizar inspeção ou manutenção.
• Nunca use gasolina, benzina, diluente, álcool ou similares. Descoloração, deformação ou rachaduras podem resultar.

Substituição das escovas de carvão

Remova e verifique as escovas de carvão regularmente. Substitua quando elas se desgastarem até a marca limite. Mantenha as escovas de carvão limpas e livres para deslizar nos suportes. Ambas as escovas de carvão devem ser substituídas ao mesmo tempo. Use somente escovas de carvão idênticas.

1. Marca limite

Use uma chave de fenda para remover as tampas do porta-escova. Retire as escovas de carvão desgastadas, insira as novas e prenda as tampas do porta-escova.

1. Chave de fenda
2. Tampa do porta-escova

Após substituir as escovas, insira o cartucho da bateria na ferramenta e amacie as escovas executando a ferramenta sem carga por cerca de 1 minuto. Em seguida, verifique a ferramenta durante a execução e a operação do freio elétrico ao liberar o gatilho do interruptor. Se o freio elétrico não estiver funcionando bem, procure o centro de serviço Makita local para reparo.
Para manter a SEGURANÇA e a CONFIABILIDADE do produto, os reparos, qualquer outra manutenção ou ajuste devem ser realizados por centros de serviço autorizados ou de fábrica da Makita, sempre usando peças de reposição da Makita.

ACESSÓRIOS OPCIONAIS

• Estes acessórios ou anexos são recomendados para uso com sua ferramenta Makita especificada neste manual. O uso de quaisquer outros acessórios ou anexos pode apresentar risco de lesões às pessoas. Use somente o acessório ou anexo para o fim declarado.

Se precisar de ajuda para obter mais detalhes sobre esses acessórios, procure o centro de serviço Makita local.

• Brocas com ponta de metal duro SDS-Plus
• Ponteiro
• Talhadeira fria
• Talhadeira de escamação
• Talhadeira de ranhura
• Conjunto do mandril da broca
• Mandril da broca S13
• Adaptador do mandril
• Chave do mandril S13
• Graxa para brocas
• Punho lateral
• Medidor de profundidade
• Bulbo de sopro
• Copo de pó
• Acessório de extração de pó
• Óculos de segurança
• Maleta de transporte de plástico
• Mandril de perfuração sem chave
• Bateria e carregador genuínos Makita

NOTA:

• Alguns itens da lista podem ser incluídos no pacote da ferramenta como acessórios padrão. Eles podem diferir de país para país.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual da Makita XRH04

Idiomas disponíveis
