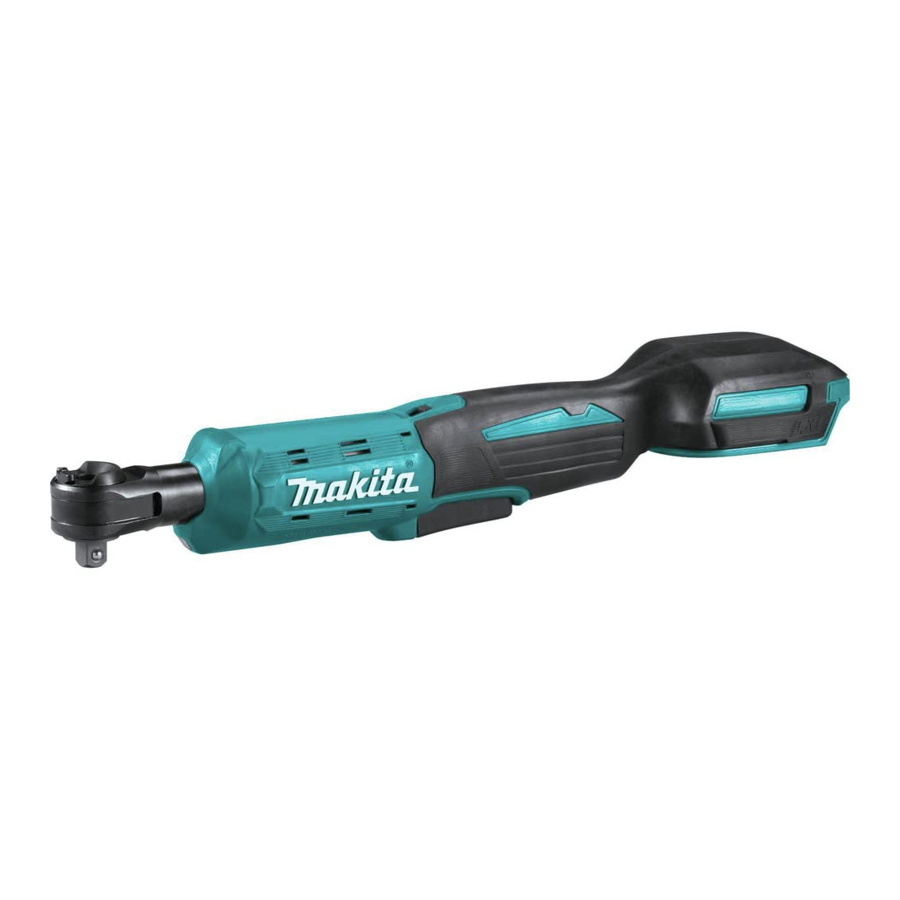

Makita XRW01 нұсқаулығы

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Үлгі:		XRW01
Бекіту мүмкіндіктері (қолмен қайта қатайту арқылы)	Стандартты болт	M5 - M12 (3/16" - 1/2")
	Жоғары керілу болты	M5 - M10 (3/16" - 3/8")
Төртбұрышты жетек		6.35 mm (1/4"), 9.5 mm (3/8")
Жүктемесіз жылдамдық		0 - 800 /min
Бекітудің максималды айналу моменті		47.5 N•m (35 ft•lbs)
Жалпы ұзындығы		369 mm (14-1/2")
Номиналды кернеу		D.C. 18 V
Таза салмағы		1.2 - 1.6 kg (2.6 - 3.5 lbs)

• Зерттеу және әзірлеу бағдарламасын жалғастыруымызға байланысты, мұндағы техникалық сипаттамалар алдын ала ескертусіз өзгертілуі мүмкін.
• Техникалық сипаттамалар мен батарея картриджі елден елге өзгеруі мүмкін.
• Салмақ батарея картриджін қоса алғанда, бекітілген құрылғыға(лар)ға байланысты өзгеруі мүмкін. EPTA-Procedure 01/2014 сәйкес ең жеңіл және ең ауыр комбинациялар кестеде көрсетілген.

Қолданылатын батарея картриджі және зарядтағыш

Батарея картриджі	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Зарядтағыш	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Жоғарыда тізімделген батарея картридждері мен зарядтағыштардың кейбірі сіздің тұрғылықты аймағыңызға байланысты қолжетімді болмауы мүмкін.

Тек жоғарыда тізімделген батарея картридждері мен зарядтағыштарды пайдаланыңыз. Кез келген басқа батарея картридждері мен зарядтағыштарды пайдалану жарақатқа және/немесе өртке әкелуі мүмкін.

ҚАУІПСІЗДІК ЕСКЕРТУЛЕРІ

Электр құралдарының қауіпсіздігі туралы жалпы ескертулер

Осы электр құралымен бірге берілген барлық қауіпсіздік ескертулерін, нұсқауларды, суреттерді және техникалық сипаттамаларды оқыңыз. Төменде келтірілген барлық нұсқауларды орындамау электр тогының соғуына, өртке және/немесе ауыр жарақатқа әкелуі мүмкін.

Барлық ескертулер мен нұсқауларды болашақта қарау үшін сақтаңыз.

Ескертулердегі "электр құралы" термині сіздің желіден жұмыс істейтін (сымды) электр құралыңызды немесе батареямен жұмыс істейтін (сымсыз) электр құралыңызды білдіреді.

Жұмыс аймағының қауіпсіздігі

1. Жұмыс аймағын таза және жарық ұстаңыз. Шашылған немесе қараңғы жерлерде жазатайым оқиғалар орын алады.
2. Электр құралдарын жанғыш сұйықтықтар, газдар немесе шаң сияқты жарылғыш ортада пайдаланбаңыз. Электр құралдары шаңды немесе түтінді тұтандыруы мүмкін ұшқындарды шығарады.
3. Электр құралын пайдалану кезінде балаларды және айналадағыларды алыс ұстаңыз. Назардың ауытқуы бақылауды жоғалтуға әкелуі мүмкін.

Электрлік қауіпсіздік

1. Электр құралының ашалары розеткаға сәйкес келуі керек. Ашаны ешқашан өзгертпеңіз. Жерге қосылған (жерлендірілген) электр құралдарымен ешқандай адаптер ашаларын пайдаланбаңыз. Өзгертілмеген ашалар мен сәйкес келетін розеткалар электр тогының соғу қаупін азайтады.
2. Денеңіздің құбырлар, радиаторлар, плиталар және тоңазытқыштар сияқты жерге қосылған немесе жерлендірілген беттермен жанасуынан аулақ болыңыз. Егер денеңіз жерге қосылған немесе жерлендірілген болса, электр тогының соғу қаупі артады.
3. Электр құралдарын жаңбырға немесе дымқыл жағдайларға ұшыратпаңыз. Электр құралына судың кіруі электр тогының соғу қаупін арттырады.
4. Сымды дұрыс пайдаланбаңыз. Сымды электр құралын тасымалдау, тарту немесе ажырату үшін ешқашан пайдаланбаңыз. Сымды ыстықтан, майдан, өткір жиектерден немесе жылжымалы бөліктерден алыс ұстаңыз. Зақымдалған немесе шырмалған сымдар электр тогының соғу қаупін арттырады.
5. Электр құралын сыртта пайдаланған кезде, сыртта пайдалануға жарамды ұзартқыш сымды пайдаланыңыз. Сыртта пайдалануға жарамды сымды пайдалану электр тогының соғу қаупін азайтады.
6. Егер электр құралын ылғалды жерде пайдаланудан құтылу мүмкін болмаса, жерге тұйықталу тізбегін үзгішпен (GFCI) қорғалған қоректендіруді пайдаланыңыз. GFCI пайдалану электр тогының соғу қаупін азайтады.
7. Электр құралдары пайдаланушыға зиянды емес электромагниттік өрістерді (ЭМӨ) шығаруы мүмкін. Алайда, кардиостимуляторларды және басқа да ұқсас медициналық құрылғыларды пайдаланушылар осы электр құралын пайдаланбас бұрын өз құрылғысының жасаушысына және/немесе дәрігерге кеңес алуы керек.

Жеке қауіпсіздік

1. Сақ болыңыз, не істеп жатқаныңызды бақылаңыз және электр құралын пайдаланған кезде ақылға қонымды әрекет етіңіз. Шаршаған немесе есірткі, алкоголь немесе дәрі-дәрмектердің әсерінен электр құралын пайдаланбаңыз. Электр құралдарын пайдалану кезіндегі бір сәттік немқұрайлылық ауыр жарақатқа әкелуі мүмкін.
2. Жеке қорғаныс құралдарын пайдаланыңыз. Әрқашан көзді қорғаңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, қатты бас киім немесе естуді қорғау құралдары сияқты тиісті жағдайлар үшін пайдаланылатын қорғаныс құралдары жарақаттарды азайтады.
3. Кездейсоқ қосылудың алдын алыңыз. Қосқыш қуат көзіне және/немесе аккумуляторға қосылмас бұрын, құралды көтермес немесе тасымаста бұрын өшірулі күйде екеніне көз жеткізіңіз. Саусағыңыз қосқышта тұрған электр құралдарын тасымалдау немесе қосқышы қосулы тұрған электр құралдарына қуат беру жазатайым оқиғаларға әкеледі.
4. Электр құралын қосар алдында кез келген реттеу кілтін немесе кілтті алып тастаңыз. Электр құралының айналмалы бөлігіне бекітілген кілт немесе кілт жарақатқа әкелуі мүмкін.
5. Шамадан тыс қол созбаңыз. Әрқашан дұрыс тірек пен тепе-теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын жақсырақ басқаруға мүмкіндік береді.
6. Дұрыс киініңіз. Бос киім немесе зергерлік бұйымдар кимеңіз. Шашыңызды, киіміңізді және қолғаптарыңызды жылжымалы бөліктерден аулақ ұстаңыз. Бос киім, зергерлік бұйымдар немесе ұзын шаш жылжымалы бөліктерге ілініп қалуы мүмкін.
7. Шаң шығару және жинау құралдарын қосу үшін құрылғылар берілген болса, олардың қосылғанына және дұрыс пайдаланылғанына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты қауіптерді азайтуы мүмкін.
8. Құралдарды жиі пайдаланудан алған таныстық сізге немқұрайлы қарауға және құралдың қауіпсіздік қағидаларын елемеуге мүмкіндік бермесін. Абайсыздық әрекеті бір секундтың ішінде ауыр жарақатқа әкелуі мүмкін.
9. Электр құралдарын пайдалану кезінде көзіңізді жарақаттан қорғау үшін әрқашан қорғаныс көзілдірігін киіңіз. Көзілдірік АҚШ-тағы ANSI Z87.1 стандартына сәйкес келуі керек.

Жұмыс берушінің құрал операторлары мен жақын маңдағы басқа адамдардың тиісті қауіпсіздік қорғаныс құралдарын пайдалануын қамтамасыз ету жауапкершілігі болып табылады.

Электр құралын пайдалану және күту

1. Электр құралын күштемеңіз. Қолданбаңыз үшін дұрыс электр құралын пайдаланыңыз. Дұрыс электр құралы жұмысты жақсырақ және қауіпсіз етеді.
2. Қосқыш оны қосып-өшірмесе, электр құралын пайдаланбаңыз. Қосқышпен басқаруға болмайтын кез келген электр құралы қауіпті және жөнделуі керек.
3. Кез келген реттеулер жасамас бұрын, керек-жарақтарды ауыстырмас бұрын немесе электр құралдарын сақтамас бұрын, ашаны қуат көзінен ажыратыңыз және/немесе батареяны электр құралынан алып тастаңыз, егер ол алынбалы болса. Мұндай алдын алу қауіпсіздік шаралары электр құралын кездейсоқ қосу қаупін азайтады.
4. Бос тұрған электр құралдарын балалардың қолы жетпейтін жерде сақтаңыз және электр құралымен таныс емес немесе осы нұсқауларды білмейтін адамдарға электр құралын пайдалануға рұқсат бермеңіз. Электр құралдары үйретілмеген пайдаланушылардың қолында қауіпті.
5. Электр құралдары мен керек-жарақтарды күтіңіз. Жылжымалы бөліктердің тураланбауын немесе байланысын, бөлшектердің сынуын және электр құралының жұмысына әсер етуі мүмкін кез келген басқа жағдайды тексеріңіз. Зақымдалған болса, пайдаланбас бұрын электр құралын жөндеңіз. Көптеген жазатайым оқиғалар дұрыс күтім жасалмаған электр құралдарынан болады.
6. Кескіш құралдарды өткір және таза ұстаңыз. Өткір кесетін жиектері бар дұрыс күтім жасалған кескіш құралдардың байланысу ықтималдығы аз және оларды басқару оңайырақ.
7. Электр құралын, керек-жарақтарды және құрал ұштарын және т.б. осы нұсқауларға сәйкес пайдаланыңыз, жұмыс жағдайларын және орындалатын жұмысты ескеріңіз. Электр құралын мақсатынан өзгеше операциялар үшін пайдалану қауіпті жағдайға әкелуі мүмкін.
8. Тұтқаларды және ұстайтын беттерді құрғақ, таза және май мен майдан таза ұстаңыз. Тайғақ тұтқалар мен ұстайтын беттер күтпеген жағдайларда құралды қауіпсіз өңдеуге және басқаруға мүмкіндік бермейді.
9. Құралды пайдаланған кезде, шатасып кетуі мүмкін матадан жасалған жұмыс қолғаптарын кимеңіз. Жылжымалы бөліктерге матадан жасалған жұмыс қолғаптарының шатасуы жарақатқа әкелуі мүмкін.

Батарея құралын пайдалану және күту

1. Тек өндіруші көрсеткен зарядтағышпен зарядтаңыз. Батареяның бір түріне жарамды зарядтағыш басқа батареямен пайдаланылған кезде өрт қаупін тудыруы мүмкін.
2. Электр құралдарын тек арнайы белгіленген батареялармен пайдаланыңыз. Кез келген басқа батареяларды пайдалану жарақат алу және өрт қаупін тудыруы мүмкін.
3. Батарея пайдаланылмаған кезде, оны қағаз қыстырғыштар, тиындар, кілттер, шегелер, бұрандалар немесе бір ұшты екінші ұшқа қосатын басқа да шағын металл заттар сияқты басқа металл заттардан алыс ұстаңыз. Батарея ұштарын қысқа тұйықтау күйікке немесе өртке әкелуі мүмкін.
4. Қиянат жағдайында батареядан сұйықтық шығарылуы мүмкін; жанасудан аулақ болыңыз. Егер жанасу кездейсоқ болса, сумен шайыңыз. Егер сұйықтық көзбен жанасса, қосымша медициналық көмекке жүгініңіз. Батареядан шығарылған сұйықтық тітіркенуді немесе күйікті тудыруы мүмкін.
5. Зақымдалған немесе өзгертілген батареяны немесе құралды пайдаланбаңыз. Зақымдалған немесе өзгертілген батареялар өртке, жарылысқа немесе жарақат алу қаупіне әкелетін болжаусыз әрекет көрсетуі мүмкін.
6. Батареяны немесе құралды отқа немесе шамадан тыс температураға ұшыратпаңыз. Отқа немесе 130°C-тан жоғары температураға ұшырау жарылысқа әкелуі мүмкін.
7. Барлық зарядтау нұсқауларын орындаңыз және батареяны нұсқауларда көрсетілген температура диапазонынан тыс жерде зарядтамаңыз. Дұрыс зарядтамау немесе көрсетілген диапазоннан тыс температурада зарядтау батареяны зақымдауы және өрт қаупін арттыруы мүмкін.

Қызмет көрсету

1. Электр құралына тек бірдей ауыстыру бөлшектерін пайдаланатын білікті жөндеуші қызмет көрсетсін. Бұл электр құралының қауіпсіздігін сақтауды қамтамасыз етеді.
2. Зақымдалған батареяларға ешқашан қызмет көрсетпеңіз. Батареяларға қызмет көрсетуді тек өндіруші немесе уәкілетті қызмет жеткізушілері орындауы керек.
3. Майлау және керек-жарақтарды ауыстыру бойынша нұсқауларды орындаңыз.
4. Пайдалану және күту нұсқауларында көрсетілгеннен басқа жағдайларда құрылғыны немесе батареяны өзгертпеңіз немесе жөндеуге тырыспаңыз.

Белгілер

Төменде құрал үшін пайдаланылатын белгілер көрсетілген.

Сымсыз иінді гайка кілтінің қауіпсіздік ескертулері

1. Бекіткіш жасырын сымдармен жанасатын операцияны орындаған кезде, қуат құралын оқшауланған ұстағыш беттерінен ұстаңыз. "Тоқ" сымына тиіп кеткен бекіткіш қуат құралының ашық металл бөліктерін "Тоқ" етіп, операторды электр тогына ұшыратуы мүмкін.
2. Құралды мықтап ұстаңыз.
3. Әрқашан берік тұрғаныңызға көз жеткізіңіз. Құралды биік жерлерде пайдаланған кезде ешкімнің төменде болмауына көз жеткізіңіз.
4. Құлақ қорғағыштарын киіңіз.
5. Орнату алдында соққы ұяшығын мұқият тексеріп, тозуын, жарықтарын немесе зақымдануын анықтаңыз.
6. Қолды айналмалы бөліктерден аулақ ұстаңыз.
7. Ұзақ уақыт жұмыс істегеннен кейін бірден иінді гайка кілтінің басына, соққы ұяшығына, болтқа, гайкаға немесе жұмыс бөлігіне тигізбеңіз. Олар өте ыстық болуы мүмкін және теріңізді күйдіруі мүмкін.

ОСЫ НҰСҚАУЛАРДЫ САҚТАҢЫЗ.

Өніммен жайлылыққа немесе таныстыққа (қайта пайдаланудан алынған) осы өнімге қатысты қауіпсіздік ережелерін қатаң сақтауға жол бермеңіз. ДҰРЫС ПАЙДАЛАНБАУ немесе осы нұсқаулықта көрсетілген қауіпсіздік ережелерін сақтамау ауыр жарақатқа әкелуі мүмкін.

Аккумулятор картриджіне арналған маңызды қауіпсіздік нұсқаулары

1. Аккумулятор картриджін пайдаланбас бұрын, (1) аккумулятор зарядтағышындағы, (2) аккумулятордағы және (3) аккумуляторды пайдаланатын өнімдегі барлық нұсқауларды және ескерту белгілерін оқып шығыңыз.
2. Аккумулятор картриджін бөлшектемеңіз немесе өзгермеңіз. Бұл өртке, шамадан тыс қызуға немесе жарылысқа әкелуі мүмкін.
3. Егер жұмыс уақыты тым қысқарса, жұмысты дереу тоқтатыңыз. Бұл қызып кету, күйік және тіпті жарылыс қаупіне әкелуі мүмкін.
4. Егер электролит көзіңізге түссе, оларды таза сумен шайып, дереу медициналық көмекке жүгініңіз. Бұл көру қабілетінен айырылуға әкелуі мүмкін.
5. Аккумулятор картриджін қысқа тұйықтамаңыз:
   1. Ұштарына өткізгіш материалмен тигізбеңіз.
   2. Аккумулятор картриджін шеге, тиын және т.б. сияқты басқа металл заттары бар контейнерде сақтаудан аулақ болыңыз.
   3. Аккумулятор картриджін суға немесе жаңбырға ұшыратпаңыз.

Аккумулятордың қысқа тұйықталуы үлкен ток ағынын, қызып кетуді, күйікті және тіпті істен шығуды тудыруы мүмкін.

6. Құрал мен аккумулятор картриджін температурасы 50°C (122°F) жететін немесе асатын жерлерде сақтамаңыз және пайдаланбаңыз.
7. Аккумулятор картриджі қатты зақымданған немесе толығымен тозған болса да, оны жағып жібермеңіз. Аккумулятор картриджі өрт кезінде жарылуы мүмкін.
8. Аккумулятор картриджін шегелемеңіз, кеспеңіз, жаншымаңыз, лақтырмаңыз, түсірмеңіз немесе қатты затқа соқпаңыз. Мұндай әрекет өртке, шамадан тыс қызуға немесе жарылысқа әкелуі мүмкін.
9. Зақымдалған аккумуляторды пайдаланбаңыз.
10. Құрамындағы литий-ионды аккумуляторлар қауіпті жүктер туралы заңнаманың талаптарына жатады. Коммерциялық тасымалдау үшін, мысалы, үшінші тараптар, экспедиторлық агенттер үшін орау және таңбалау бойынша арнайы талаптарды сақтау қажет. Жөнелтілетін затты дайындау үшін қауіпті материалдар бойынша сарапшымен кеңесу қажет. Сондай-ақ, мүмкін, егжей-тегжейлі ұлттық ережелерді сақтаңыз. Ашық жанасуларды жабыстырыңыз немесе жабыңыз және аккумуляторды орамада қозғала алмайтындай етіп ораңыз.
11. Аккумулятор картриджін кәдеге жаратқан кезде, оны құралдан алып, қауіпсіз жерге тастаңыз. Аккумуляторды кәдеге жаратуға қатысты жергілікті ережелерді сақтаңыз.
12. Аккумуляторларды тек Makita көрсеткен өнімдермен ғана пайдаланыңыз. Аккумуляторларды сәйкес келмейтін өнімдерге орнату өртке, шамадан тыс қызуға, жарылысқа немесе электролиттің ағып кетуіне әкелуі мүмкін.
13. Егер құрал ұзақ уақыт бойы пайдаланылмаса, аккумуляторды құралдан шығару керек.
14. Пайдалану кезінде және одан кейін аккумулятор картриджі қызып кетуі мүмкін, бұл күйікке немесе төмен температуралы күйікке әкелуі мүмкін. Ыстық аккумулятор картридждерін өңдеуге назар аударыңыз.
15. Пайдаланғаннан кейін бірден құралдың ұшына тигізбеңіз, себебі ол күйікке әкелетіндей ыстық болуы мүмкін.
16. Аккумулятор картриджінің ұштарына, тесіктеріне және ойықтарына сынықтардың, шаңның немесе топырақтың түсуіне жол бермеңіз. Бұл құралдың немесе аккумулятор картриджінің нашар жұмыс істеуіне немесе істен шығуына әкелуі мүмкін.
17. Егер құрал жоғары вольтты электр желілерінің жанында пайдалануды қолдамаса, аккумулятор картриджін жоғары вольтты электр желілерінің жанында пайдаланбаңыз. Бұл құралдың немесе аккумулятор картриджінің дұрыс жұмыс істемеуіне немесе істен шығуына әкелуі мүмкін.
18. Аккумуляторды балалардан аулақ ұстаңыз.

ОСЫ НҰСҚАУЛАРДЫ САҚТАҢЫЗ.

Тек түпнұсқалы Makita аккумуляторларын пайдаланыңыз. Түпнұсқалы емес Makita аккумуляторларын немесе өзгертілген аккумуляторларды пайдалану өртке, жарақатқа және зақымға әкелетін аккумулятордың жарылуына әкелуі мүмкін. Ол сондай-ақ Makita құралы мен зарядтағышына арналған Makita кепілдігін жояды.

Аккумулятордың қызмет ету мерзімін ұзарту бойынша кеңестер

1. Аккумуляторды толық зарядсыздандырмас бұрын зарядтаңыз. Құралдың қуатының азайғанын байқасаңыз, әрқашан құралды тоқтатып, аккумуляторды зарядтаңыз.
2. Толық зарядталған аккумуляторды ешқашан қайта зарядтамаңыз. Шамадан тыс зарядтау аккумулятордың қызмет ету мерзімін қысқартады.
3. Аккумуляторды бөлме температурасында 10°C - 40°C (50°F - 104°F) зарядтаңыз. Ыстық аккумуляторды зарядтау алдында салқындатыңыз.
4. Аккумуляторды пайдаланбаған кезде, оны құралдан немесе зарядтағыштан шығарыңыз.
5. Егер сіз оны ұзақ уақыт (алты айдан астам) пайдаланбасаңыз, аккумуляторды зарядтаңыз.

ФУНКЦИОНАЛДЫҚ СИПАТТАМА

Құралда қандай да бір функцияны реттеу немесе тексеру алдында оның өшірілгеніне және аккумулятор картриджінің алынғанына әрқашан көз жеткізіңіз.

Аккумулятор картриджін орнату немесе алу

Аккумулятор картриджін орнату немесе алу алдында әрқашан құралды өшіріңіз. Аккумулятор картриджін орнату немесе алу кезінде құралды және аккумулятор картриджін мықтап ұстаңыз. Құралды және аккумулятор картриджін мықтап ұстамау олардың қолыңыздан түсіп кетуіне және құрал мен аккумулятор картриджінің зақымдалуына, сондай-ақ жарақатқа әкелуі мүмкін.

1. Қызыл индикатор
2. Түйме
3. Аккумулятор картриджі

Аккумулятор картриджін алу үшін, картридждің алдыңғы жағындағы түймені жылжыта отырып, оны құралдан сырғытыңыз.

Аккумулятор картриджін орнату үшін аккумулятор картриджіндегі тілді корпустағы ойықпен туралаңыз және оны орнына сырғытыңыз. Ол сәл шерту арқылы орнына бекітілгенше толық енгізіңіз. Егер түйменің жоғарғы жағында қызыл индикаторды көрсеңіз, ол толық бекітілмеген.

Қызыл индикатор көрінбейтінше аккумулятор картриджін әрқашан толық орнатыңыз. Олай болмаған жағдайда, ол кездейсоқ құралдан түсіп кетуі мүмкін, бұл сізге немесе айналаңыздағы біреуге жарақат әкелуі мүмкін. Аккумулятор картриджін күштеп орнатпаңыз. Егер картридж оңай сырғып кірмесе, ол дұрыс салынбаған болып табылады.

Құрал / аккумуляторды қорғау жүйесі

Құрал құралды/аккумуляторды қорғау жүйесімен жабдықталған. Бұл жүйе құрал мен аккумулятордың қызмет ету мерзімін ұзарту үшін қуатты автоматты түрде өшіреді. Құрал немесе аккумулятор келесі жағдайлардың бірінде болса, құрал жұмыс кезінде автоматты түрде тоқтайды:

Шамадан тыс жүктемеден қорғау
Бұл қорғау құрал шамадан тыс токты тартуға әкелетіндей етіп жұмыс істеген кезде жұмыс істейді. Бұл жағдайда құралды өшіріп, құралдың шамадан тыс жүктелуіне әкелген қолданбаны тоқтатыңыз. Содан кейін қайта іске қосу үшін құралды қосыңыз.

Қызып кетуден қорғау
Құрал қызып кеткен кезде, құрал автоматты түрде тоқтайды және шам жыпылықтай бастайды. Бұл жағдайда құралды қайта қосудан бұрын құрал мен аккумулятордың суығанына рұқсат етіңіз.

Шамадан тыс разрядтан қорғау
Бұл қорғау аккумулятордың қалған сыйымдылығы төмендеген кезде жұмыс істейді. Бұл жағдайда аккумуляторды құралдан алып, аккумуляторды зарядтаңыз.

Аккумулятордың қалған сыйымдылығын көрсету

Тек индикаторы бар аккумулятор картридждері үшін

1. Индикатор шамдары
2. Тексеру түймесі

Аккумулятордың қалған сыйымдылығын көрсету үшін аккумулятор картриджіндегі тексеру түймесін басыңыз. Индикатор шамдары бірнеше секунд жанады.

Индикатор шамдары			Қалған сыйымдылық
Жанады	Өшірулі	Жыпылықтайды
			75%-дан 100%-ға дейін
			50%-дан 75%-ға дейін
			25%-дан 50%-ға дейін
			0%-дан 25%-ға дейін
			Аккумуляторды зарядтаңыз.
			Аккумуляторда ақау болуы мүмкін.

ЕСКЕРТПЕ: Пайдалану шарттары мен қоршаған орта температурасына байланысты көрсеткіш нақты сыйымдылықтан сәл өзгеше болуы мүмкін.

ЕСКЕРТПЕ: Аккумуляторды қорғау жүйесі жұмыс істеген кезде бірінші (сол жақтағы) индикатор шамы жыпылықтайды.

Ауыстырып қосқыштың әрекеті

Аккумулятор картриджін құралға орнатпас бұрын, әрқашан қосқыш тұтқасының дұрыс іске қосылатынын және босатылған кезде "ӨШІРУЛІ" күйіне қайтатынын тексеріңіз.

Құралды іске қосу үшін қосқыш тұтқасын жай ғана тартыңыз. Құралдың жылдамдығы қосқыш тұтқасына түсірілетін қысымды арттыру арқылы артады. Тоқтату үшін қосқыш тұтқасын босатыңыз.

1. Қосқыш тұтқасы

ЕСКЕРТПЕ: Қосқыш іске қосқышты шамамен 1 минут бойы тартып тұрсаңыз, құрал автоматты түрде тоқтайды.

Қосқыш тұтқасының кездейсоқ тартылуын болдырмау үшін құлыптау тұтқасы қарастырылған.

Құлыптау тұтқасы құлыптаулы күйде болғанда , қосқыш тұтқасын іске қосу мүмкін емес. Құлыптау тұтқасы құлыптан босатылған күйде болғанда , қосқыш тұтқасын іске қосуға болады.

1. Құлыптау тұтқасы
2. Құлып
3. Құлыптан босату

Құралды пайдаланбаған кезде, құлыптау тұтқасын әрқашан құлыптаулы күйге жылжытыңыз .

Электрлік тежегіш

Бұл құрал электрлік тежегішпен жабдықталған. Егер құрал қосқыш тұтқасы босатылғаннан кейін тез тоқтамаса, құралды Makita қызмет көрсету орталығында жөндеңіз.

Алдыңғы шамды жағу

Жарыққа қарамаңыз немесе жарық көзін тікелей көрмеңіз.

Шамды жағу үшін қосқыш тұтқасын тартыңыз. Қосқыш тұтқасы тартылып тұрған кезде шам жанып тұрады. Қосқыш тұтқасы босатылғаннан кейін шамамен 10 секундтан соң жарық автоматты түрде өшеді.

1. Қосқыш тұтқасы
2. Шам

НАЗАР АУДАРЫҢЫЗ: Құрал қызып кеткен кезде шам жыпылықтайды. Құралды қайтадан пайдалану алдында оны толық суытыңыз.

НАЗАР АУДАРЫҢЫЗ: Шамның линзасынан кірді сүрту үшін құрғақ шүберекті пайдаланыңыз. Шамның линзасын сырып алмауға тырысыңыз, әйтпесе ол жарықтықты төмендетуі мүмкін.

Реверстеу тұтқасының әрекеті

Жұмыс алдында әрқашан айналу бағытын тексеріңіз. Реверстеу тұтқасын құрал толық тоқтағаннан кейін ғана пайдаланыңыз. Құрал тоқтамай тұрып айналу бағытын өзгерту құралды зақымдауы мүмкін.

Бұл құралда айналу бағытын өзгерту үшін реверстеу тұтқасы бар. Сағат тілімен бағыттас айналу үшін реверстеу тұтқасын A жағына немесе сағат тіліне қарсы айналу үшін B жағына бұраңыз. Реверстеу тұтқасының шерту арқылы толық бұралғанына көз жеткізіңіз.

1. Реверстеу тұтқасы

ЖИНАҚТАУ

Құралмен жұмыс істемес бұрын оның өшірулі және батарея картриджінің алынғанына әрқашан көз жеткізіңіз.

Розетка адаптерін орнату немесе алу

Розетка адаптерін орнату үшін, оны бекітілгенше адаптер тесігіне итеріңіз.

1. Розетка адаптері
2. Адаптер тесігі

Розетка адаптерін алу үшін, розетка адаптерінің артқы жағына бұрағыш сияқты таяқшаны салыңыз, содан кейін оны ақырын түртіңіз.

1. Розетка адаптері
2. Бұрағыш

ЕСКЕРТУ: Алып тастау кезінде розетка адаптерін құралдан құлап кетпеуі үшін ұстап тұрыңыз.

Розетканы орнату немесе алу

Жұмыс істемес бұрын розетканың розетка адаптеріне дұрыс бекітілгеніне көз жеткізіңіз. Розетканың толық бекітілмеуі жарақатқа әкелуі мүмкін.

ЕСКЕРТУ: Әрқашан болт/гайка үшін дұрыс өлшемді розетканы пайдаланыңыз. Дұрыс емес өлшемді розетка бекіту моментінің дәйексіздігіне және/немесе болттың/гайканың зақымдалуына әкеледі. Розетканы орнату үшін оны бекітілгенше розетка адаптеріне итеріңіз. Розетканы алу үшін оны жай ғана тартып алыңыз.

1. Розетка
2. Розетка адаптері

ЖҰМЫС

Әсіресе болт/гайка орнына жеткенде құралды мықтап ұстаңыз. Розетка айналуын тоқтатады және қозғалтқыштың реакциясы құралды айналдыру үшін лездік кері реакция тудырады.

ЕСКЕРТУ: Құралды болтқа/гайкаға қарай тікелей бағытта ұстаңыз.

Құралды мықтап ұстаңыз және розетканы болттың/гайканың үстіне қойыңыз. Құралды қосыңыз және бекітіңіз. Болт/гайка орнына жеткенде құрал автоматты түрде тоқтайды.

Құрал розеткасыз да жұмыс істейді. Адаптер тесігі M8 (5/16") болт/гайканы бекіте алады. (13 мм розетка ретінде жұмыс істейді)

Қол құралы ретінде пайдалану

Құралды суретте көрсетілгендей бағыттама жебелері бойынша бұрау арқылы қолмен ілмекті кілт ретінде пайдалануға болады. Әсіресе қатты болтты/гайканы босатып жатқанда, алдымен оны қолмен босатыңыз, содан кейін құралды қосыңыз.

ЕСКЕРТУ: Шамадан тыс бекіту моменті болтты/гайканы, розетканы немесе құралды зақымдауы мүмкін.

ТЕХНИКАЛЫҚ ҚЫЗМЕТ КӨРСЕТУ

Тексеруді немесе техникалық қызмет көрсетуді бастамас бұрын, құралдың өшірулі және батарея картриджінің алынғанына әрқашан көз жеткізіңіз.

ЕСКЕРТУ: Ешқашан бензин, бензин, еріткіш, спирт немесе осыған ұқсас нәрселерді пайдаланбаңыз. Түссіздену, деформация немесе сызаттар пайда болуы мүмкін.

Өнімнің ҚАУІПСІЗДІГІН және СЕНІМДІЛІГІН сақтау үшін жөндеуді, кез келген басқа техникалық қызмет көрсетуді немесе реттеуді әрқашан Makita ауторизацияланған немесе зауыттық қызмет көрсету орталықтары орындауы керек, әрқашан Makita ауыстыру бөлшектерін пайдаланыңыз.

ҚОСАЛҚЫ ЖАБДЫҚТАР

Бұл керек-жарақтар немесе қосымша құралдар осы нұсқаулықта көрсетілген Makita құралымен пайдалануға ұсынылады. Кез келген басқа керек-жарақтарды немесе қосымша құралдарды пайдалану адамдардың жарақат алу қаупін тудыруы мүмкін. Керек-жарақты немесе қосымша құралды тек көрсетілген мақсаты үшін ғана пайдаланыңыз.

Осы керек-жарақтар туралы толығырақ ақпарат алу үшін жергілікті Makita қызмет көрсету орталығына хабарласыңыз.

• Розетка
• Розетка адаптері
• Makita түпнұсқалық батареясы және зарядтағышы

ЕСКЕРТПЕ: Тізімдегі кейбір элементтер құрал бумасына стандартты керек-жарақтар ретінде кіруі мүмкін. Олар елден елге әр түрлі болуы мүмкін.

MAKITA ШЕКТЕУЛІ КЕПІЛДІГІ
Осы өнімге қолданылатын ең соңғы кепілдік шарттарын білу үшін қоса берілген кепілдік парағын қараңыз. Егер қоса берілген кепілдік парағы қол жетімді болмаса, тиісті еліңіз үшін төмендегі веб-сайтта көрсетілген кепілдік мәліметтерін қараңыз.
Америка Құрама Штаттары: www.makitatools.com
Канада: www.makita.ca
Басқа елдер: www.makita.com

Сілтемелер

• Makita Canada | Қуатты құрал технологиясындағы көшбасшы
• MAKITA өнеркәсіптік қуат құралдары - 18 В LXT литий-ионды сымсыз жетекші

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Makita XRW01 нұсқаулығы жүктеп алу

Қолжетімді тілдер
