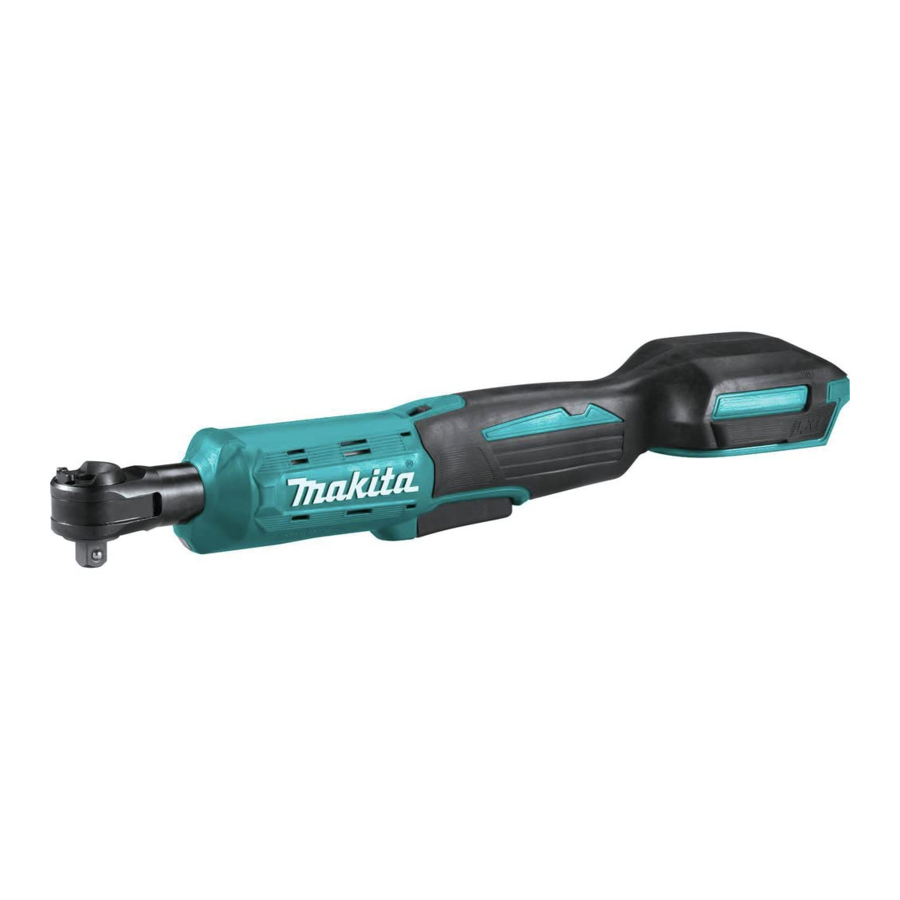

Príručka Makita XRW01

ŠPECIFIKÁCIE

Model:		XRW01
Upevňovacie kapacity (s manuálnym dotiahnutím)	Štandardná skrutka	M5 - M12 (3/16" - 1/2")
	Vysokopevnostná skrutka	M5 - M10 (3/16" - 3/8")
Štvorhranný pohon		6.35 mm (1/4"), 9.5 mm (3/8")
Otáčky naprázdno		0 - 800 /min
Maximálny uťahovací moment		47.5 N•m (35 ft•lbs)
Celková dĺžka		369 mm (14-1/2")
Menovité napätie		D.C. 18 V
Čistá hmotnosť		1.2 - 1.6 kg (2.6 - 3.5 lbs)

• Vzhľadom na náš neustály program výskumu a vývoja podliehajú tu uvedené špecifikácie zmenám bez predchádzajúceho upozornenia.
• Špecifikácie a akumulátor sa môžu líšiť v závislosti od krajiny.
• Hmotnosť sa môže líšiť v závislosti od príslušenstva, vrátane akumulátora. Najľahšie a najťažšie kombinácie podľa postupu EPTA 01/2014 sú uvedené v tabuľke.

Použiteľný akumulátor a nabíjačka

Akumulátor	BL1815N / BL1820B / BL1830 / BL1830B / BL1840B / BL1850B / BL1860B
Nabíjačka	DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF / DC18SH

• Niektoré z vyššie uvedených akumulátorov a nabíjačiek nemusia byť dostupné v závislosti od vášho regiónu bydliska.

Používajte iba akumulátory a nabíjačky uvedené vyššie. Použitie akýchkoľvek iných akumulátorov a nabíjačiek môže spôsobiť zranenie a/alebo požiar.

BEZPEČNOSTNÉ UPOZORNENIA

Všeobecné bezpečnostné upozornenia pre elektrické náradie

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a špecifikácie, ktoré sú súčasťou tohto elektrického náradia. Nedodržiavanie všetkých nižšie uvedených pokynov môže viesť k úrazu elektrickým prúdom, požiaru a/alebo vážnemu zraneniu.

Uschovajte si všetky upozornenia a pokyny pre budúce použitie.

Pojem "elektrické náradie" v upozorneniach sa vzťahuje na vaše elektrické náradie napájané zo siete (s káblom) alebo na elektrické náradie napájané z batérie (akumulátorové).

Bezpečnosť pracovného priestoru

1. Udržujte pracovný priestor čistý a dobre osvetlený. Neporiadok alebo tmavé priestory spôsobujú nehody.
2. Nepoužívajte elektrické náradie vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
3. Počas používania elektrického náradia udržujte deti a okolostojace osoby v bezpečnej vzdialenosti. Rozptýlenie môže spôsobiť stratu kontroly.

Elektrická bezpečnosť

1. Zástrčky elektrického náradia musia zodpovedať zásuvke. Nikdy žiadnym spôsobom neupravujte zástrčku. Nepoužívajte žiadne adaptérové zástrčky s uzemneným elektrickým náradím. Neupravené zástrčky a zodpovedajúce zásuvky znižujú riziko úrazu elektrickým prúdom.
2. Zabráňte kontaktu tela s uzemnenými povrchmi, ako sú rúry, radiátory, sporáky a chladničky. Ak je vaše telo uzemnené, existuje zvýšené riziko úrazu elektrickým prúdom.
3. Nevystavujte elektrické náradie dažďu alebo vlhkým podmienkam. Voda vnikajúca do elektrického náradia zvýši riziko úrazu elektrickým prúdom.
4. Nemanipulujte s káblom nešetrne. Nikdy nepoužívajte kábel na prenášanie, ťahanie alebo odpájanie elektrického náradia. Chráňte kábel pred teplom, olejom, ostrými hranami alebo pohyblivými časťami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
5. Pri používaní elektrického náradia vonku použite predlžovací kábel vhodný na vonkajšie použitie. Používanie kábla vhodného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.
6. Ak je prevádzka elektrického náradia vo vlhkom prostredí nevyhnutná, použite napájanie chránené prerušovačom obvodu zemného spojenia (GFCI). Použitie GFCI znižuje riziko úrazu elektrickým prúdom.
7. Elektrické náradie môže produkovať elektromagnetické polia (EMF), ktoré nie sú pre používateľa škodlivé. Používatelia kardiostimulátorov a iných podobných zdravotníckych zariadení by sa však mali pred použitím tohto elektrického náradia poradiť s výrobcom svojho zariadenia a/alebo lekárom.

Osobná bezpečnosť

1. Buďte ostražití, sledujte, čo robíte, a pri používaní elektrického náradia používajte zdravý rozum. Nepoužívajte elektrické náradie, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti pri používaní elektrického náradia môže viesť k vážnemu zraneniu osôb.
2. Používajte osobné ochranné prostriedky. Vždy používajte ochranu očí. Ochranné prostriedky, ako sú protiprachová maska, protišmyková bezpečnostná obuv, prilba alebo ochrana sluchu používané za vhodných podmienok, znížia riziko zranenia osôb.
3. Zabráňte neúmyselnému spusteniu. Pred pripojením k zdroju napájania a/alebo akumulátoru, zdvíhaním alebo prenášaním náradia sa uistite, že je vypínač vo vypnutej polohe. Prenášanie elektrického náradia s prstom na vypínači alebo napájanie elektrického náradia, ktoré má zapnutý vypínač, môže spôsobiť nehody.
4. Pred zapnutím elektrického náradia odstráňte akýkoľvek nastavovací kľúč alebo kľúč na skrutky. Kľúč na skrutky alebo kľúč, ktorý zostane pripevnený k rotujúcej časti elektrického náradia, môže spôsobiť zranenie osôb.
5. Nepreťažujte sa. Za každých okolností udržujte správny postoj a rovnováhu. To umožňuje lepšiu kontrolu nad elektrickým náradím v neočakávaných situáciách.
6. Správne sa obliekajte. Nenoste voľné oblečenie alebo šperky. Udržujte vlasy, odev a rukavice mimo dosahu pohyblivých častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť v pohyblivých častiach.
7. Ak sú k dispozícii zariadenia na pripojenie odsávania prachu a zberných zariadení, uistite sa, že sú pripojené a správne používané. Použitie zberu prachu môže znížiť riziká spojené s prachom.
8. Nedovoľte, aby vám znalosti získané častým používaním náradia umožnili uspokojiť sa a ignorovať zásady bezpečnosti náradia. Nedbalý čin môže spôsobiť vážne zranenie v priebehu zlomku sekundy.
9. Pri používaní elektrického náradia vždy používajte ochranné okuliare, aby ste si chránili oči pred zranením. Okuliare musia spĺňať normu ANSI Z87.1 v USA.

Je zodpovednosťou zamestnávateľa presadzovať používanie vhodných bezpečnostných ochranných prostriedkov operátormi náradia a inými osobami v bezprostrednom pracovnom priestore.

Používanie a starostlivosť o elektrické náradie

1. Netlačte na elektrické náradie. Používajte správne elektrické náradie pre vašu aplikáciu. Správne elektrické náradie vykoná prácu lepšie a bezpečnejšie tempom, pre ktoré bolo navrhnuté.
2. Nepoužívajte elektrické náradie, ak ho vypínač nezapína a nevypína. Každé elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.
3. Pred vykonávaním akýchkoľvek úprav, výmenou príslušenstva alebo uskladňovaním elektrického náradia odpojte zástrčku zo zdroja napájania a/alebo vyberte akumulátor, ak je odpojiteľný, z elektrického náradia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
4. Uskladňujte nečinné elektrické náradie mimo dosahu detí a nedovoľte osobám, ktoré nie sú oboznámené s elektrickým náradím alebo s týmito pokynmi, aby obsluhovali elektrické náradie. Elektrické náradie je v rukách neškolených používateľov nebezpečné.
5. Údržba elektrického náradia a príslušenstva. Skontrolujte, či nie sú pohyblivé časti nesprávne zarovnané alebo zaseknuté, či nie sú poškodené časti a či nie sú prítomné iné podmienky, ktoré by mohli ovplyvniť prevádzku elektrického náradia. Ak je elektrické náradie poškodené, nechajte ho pred použitím opraviť. Mnohé nehody sú spôsobené zle udržiavaným elektrickým náradím.
6. Udržujte rezné nástroje ostré a čisté. Správne udržiavané rezné nástroje s ostrými reznými hranami sa s menšou pravdepodobnosťou zaseknú a ľahšie sa ovládajú.
7. Používajte elektrické náradie, príslušenstvo a bity náradia atď. v súlade s týmito pokynmi, berúc do úvahy pracovné podmienky a vykonávanú prácu. Použitie elektrického náradia na iné operácie, ako sú určené, by mohlo viesť k nebezpečnej situácii.
8. Udržujte rukoväte a uchopovacie povrchy suché, čisté a bez oleja a mastnoty. Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a kontrolu nad náradím v neočakávaných situáciách.
9. Pri používaní náradia nenoste látkové pracovné rukavice, ktoré sa môžu zamotať. Zamotanie látkových pracovných rukavíc do pohyblivých častí môže spôsobiť zranenie osôb.

Používanie a starostlivosť o akumulátorové náradie

1. Nabíjajte len nabíjačkou špecifikovanou výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití s iným akumulátorom spôsobiť požiar.
2. Používajte elektrické náradie len s určenými akumulátormi. Použitie akýchkoľvek iných akumulátorov môže spôsobiť zranenie a požiar.
3. Ak sa akumulátor nepoužíva, chráňte ho pred inými kovovými predmetmi, ako sú kancelárske sponky, mince, kľúče, klince, skrutky alebo iné malé kovové predmety, ktoré môžu vytvoriť spojenie z jedného terminálu na druhý. Skratovanie svoriek batérie môže spôsobiť popáleniny alebo požiar.
4. Za nesprávnych podmienok môže z batérie vytekať kvapalina; zabráňte kontaktu. Ak dôjde k náhodnému kontaktu, opláchnite vodou. Ak sa kvapalina dostane do očí, vyhľadajte lekársku pomoc. Kvapalina vytečená z batérie môže spôsobiť podráždenie alebo popáleniny.
5. Nepoužívajte akumulátor alebo náradie, ktoré je poškodené alebo upravené. Poškodené alebo upravené batérie môžu vykazovať nepredvídateľné správanie, čo môže viesť k požiaru, výbuchu alebo riziku zranenia.
6. Nevystavujte akumulátor ani náradie ohňu alebo nadmernej teplote. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobiť výbuch.
7. Dodržujte všetky pokyny na nabíjanie a nenabíjajte akumulátor ani náradie mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo nabíjanie pri teplotách mimo určeného rozsahu môže poškodiť batériu a zvýšiť riziko požiaru.

Servis

1. Nechajte svoje elektrické náradie opraviť kvalifikovanou osobou, ktorá používa iba identické náhradné diely. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
2. Nikdy neopravujte poškodené akumulátory. Servis akumulátorov by mal vykonávať iba výrobca alebo autorizovaní poskytovatelia služieb.
3. Postupujte podľa pokynov na mazanie a výmenu príslušenstva.
4. Neupravujte ani sa nepokúšajte opravovať spotrebič alebo akumulátor okrem prípadov uvedených v návode na použitie a údržbu.

Symboly

Nasledujúce symboly sa používajú pre nástroj.

Bezpečnostné upozornenia pre akumulátorový račňový kľúč

1. Pri vykonávaní prác, pri ktorých sa upevňovací prvok môže dotknúť skrytých elektrických vodičov, držte elektrické náradie za izolované uchopovacie povrchy. Upevňovacie prvky, ktoré sa dotknú vodiča "pod napätím", môžu spôsobiť, že odkryté kovové časti elektrického náradia budú "pod napätím" a môžu obsluhu zasiahnuť elektrickým prúdom.
2. Nástroj pevne držte.
3. Vždy sa uistite, že máte pevnú oporu. Uistite sa, že nikto nie je pod vami, keď používate nástroj na vysokých miestach.
4. Používajte chrániče sluchu.
5. Pred inštaláciou starostlivo skontrolujte nárazovú hlavicu, či nie je opotrebovaná, prasknutá alebo poškodená.
6. Ruky držte mimo dosahu rotujúcich častí.
7. Nedotýkajte sa hlavy račne, nárazovej hlavice, skrutky, matice alebo obrobku bezprostredne po dlhej prevádzke. Môžu byť extrémne horúce a môžu vám popáliť pokožku.

USCHOVAJTE SI TIETO POKYNY.

NEDOVOĽTE, aby pohodlie alebo oboznámenosť s výrobkom (získaná opakovaným používaním) nahradili prísne dodržiavanie bezpečnostných predpisov pre daný výrobok. NESPRÁVNE POUŽITIE alebo nedodržiavanie bezpečnostných predpisov uvedených v tomto návode na použitie môže spôsobiť vážne zranenie osôb.

Dôležité bezpečnostné pokyny pre akumulátor

1. Pred použitím akumulátora si prečítajte všetky pokyny a výstražné označenia na (1) nabíjačke akumulátora, (2) akumulátore a (3) výrobku používajúcom akumulátor.
2. Akumulátor nerozoberajte ani s ním nemanipulujte. Môže to spôsobiť požiar, nadmerné teplo alebo výbuch.
3. Ak sa prevádzková doba nadmerne skráti, okamžite zastavte prevádzku. Môže to spôsobiť riziko prehriatia, prípadné popáleniny a dokonca aj výbuch.
4. Ak sa vám elektrolyt dostane do očí, vypláchnite ich čistou vodou a okamžite vyhľadajte lekársku pomoc. Môže to spôsobiť stratu zraku.
5. Neskratujte akumulátor:
   1. Nedotýkajte sa svoriek žiadnym vodivým materiálom.
   2. Akumulátor neskladujte v nádobe s inými kovovými predmetmi, ako sú klince, mince atď.
   3. Nevystavujte akumulátor vode ani dažďu.

Skrat akumulátora môže spôsobiť veľký prúd, prehriatie, prípadné popáleniny a dokonca aj poruchu.

6. Nástroj a akumulátor neskladujte ani nepoužívajte na miestach, kde teplota môže dosiahnuť alebo presiahnuť 50 °C (122 °F).
7. Akumulátor nespaľujte, aj keď je vážne poškodený alebo úplne opotrebovaný. Akumulátor môže v ohni explodovať.
8. Akumulátor neprepichujte, nerežte, nedrvte, nehádžte, nepúšťajte ani neudierajte do tvrdého predmetu. Takéto konanie môže spôsobiť požiar, nadmerné teplo alebo výbuch.
9. Nepoužívajte poškodený akumulátor.
10. Obsiahnuté lítium-iónové batérie podliehajú požiadavkám právnych predpisov o nebezpečnom tovare. Pri komerčnej preprave, napr. treťou stranou, špeditérmi, je potrebné dodržiavať špeciálne požiadavky na balenie a označovanie. Na prípravu prepravovaného predmetu je potrebné poradiť sa s odborníkom na nebezpečné materiály. Dodržujte aj prípadné podrobnejšie národné predpisy. Zalepte alebo zamaskujte otvorené kontakty a zabaľte batériu tak, aby sa v obale nemohla pohybovať.
11. Pri likvidácii akumulátora ho vyberte z nástroja a zlikvidujte na bezpečnom mieste. Dodržiavajte miestne predpisy týkajúce sa likvidácie akumulátora.
12. Používajte batérie len s produktmi špecifikovanými spoločnosťou Makita. Inštalácia batérií do nevyhovujúcich produktov môže spôsobiť požiar, nadmerné teplo, výbuch alebo únik elektrolytu.
13. Ak sa nástroj dlhší čas nepoužíva, batéria sa musí z nástroja vybrať.
14. Počas používania a po ňom sa môže akumulátor zahriať, čo môže spôsobiť popáleniny alebo popáleniny pri nízkej teplote. Dbajte na manipuláciu s horúcimi akumulátormi.
15. Nedotýkajte sa svorky nástroja bezprostredne po použití, pretože sa môže dostatočne zahriať a spôsobiť popáleniny.
16. Nedovoľte, aby sa triesky, prach alebo zemina dostali do svoriek, otvorov a drážok akumulátora. Môže to viesť k zlému výkonu alebo poruche nástroja alebo akumulátora.
17. Ak nástroj nepodporuje použitie v blízkosti vysokonapäťových elektrických vedení, nepoužívajte akumulátor v blízkosti vysokonapäťových elektrických vedení. Môže to viesť k poruche alebo poruche nástroja alebo akumulátora.
18. Batériu uchovávajte mimo dosahu detí.

USCHOVAJTE SI TIETO POKYNY.

Používajte iba originálne batérie Makita. Používanie neoriginálnych batérií Makita alebo batérií, ktoré boli pozmenené, môže spôsobiť prasknutie batérie, čo môže spôsobiť požiar, zranenie osôb a škody. Taktiež stratíte platnosť záruky Makita na nástroj a nabíjačku Makita.

Tipy na udržanie maximálnej životnosti batérie

1. Nabite akumulátor skôr, ako sa úplne vybije. Vždy zastavte prevádzku nástroja a nabite akumulátor, keď spozorujete menší výkon nástroja.
2. Nikdy nenabíjajte plne nabitý akumulátor. Prebíjanie skracuje životnosť batérie.
3. Nabíjajte akumulátor pri izbovej teplote 10 °C – 40 °C (50 °F – 104 °F). Pred nabíjaním nechajte horúci akumulátor vychladnúť.
4. Keď akumulátor nepoužívate, vyberte ho z nástroja alebo nabíjačky.
5. Akumulátor nabite, ak ho dlhší čas (viac ako šesť mesiacov) nepoužívate.

FUNKČNÝ POPIS

Vždy sa uistite, že je nástroj vypnutý a batériová kazeta je vybratá predtým, ako budete nastavovať alebo kontrolovať funkciu nástroja.

Inštalácia alebo vyberanie batériovej kazety

Pred inštaláciou alebo vyberaním batériovej kazety vždy vypnite nástroj. Pri inštalácii alebo vyberaní batériovej kazety pevne držte nástroj a batériovú kazetu. Ak nástroj a batériovú kazetu nebudete pevne držať, môžu sa vám vyšmyknúť z rúk, čo môže spôsobiť poškodenie nástroja a batériovej kazety a zranenie osôb.

1. Červený indikátor
2. Tlačidlo
3. Batériová kazeta

Ak chcete vybrať batériovú kazetu, vysuňte ju z nástroja a súčasne posúvajte tlačidlo na prednej strane kazety.

Ak chcete batériovú kazetu nainštalovať, zarovnajte jazýček na batériovej kazete so žliabkom v kryte a zasuňte ju na miesto. Zasuňte ju úplne dnu, až kým nezapadne na miesto s malým cvaknutím. Ak vidíte červený indikátor na hornej strane tlačidla, nie je úplne zaistená.

Vždy nainštalujte batériovú kazetu úplne, až kým nebude vidieť červený indikátor. V opačnom prípade môže náhodne vypadnúť z nástroja a spôsobiť zranenie vám alebo niekomu vo vašom okolí. Batériovú kazetu neinštalujte nasilu. Ak sa kazeta nedá ľahko zasunúť, nie je vložená správne.

Systém ochrany náradia / batérie

Náradie je vybavené systémom ochrany náradia/batérie. Tento systém automaticky vypne napájanie, aby sa predĺžila životnosť náradia a batérie. Náradie sa počas prevádzky automaticky zastaví, ak je náradie alebo batéria vystavená jednej z nasledujúcich podmienok:

Ochrana proti preťaženiu
Táto ochrana funguje, keď sa s náradím pracuje spôsobom, ktorý spôsobuje odoberanie abnormálne vysokého prúdu. V takejto situácii náradie vypnite a zastavte činnosť, ktorá spôsobila preťaženie náradia. Potom náradie zapnite, aby sa reštartovalo.

Ochrana proti prehriatiu
Keď sa náradie prehreje, náradie sa automaticky zastaví a kontrolka začne blikať. V takejto situácii nechajte náradie a batériu vychladnúť pred opätovným zapnutím náradia.

Ochrana proti nadmernému vybitiu
Táto ochrana funguje, keď je zostávajúca kapacita batérie nízka. V takejto situácii vyberte batériu z náradia a nabite ju.

Indikácia zostávajúcej kapacity batérie

Len pre batériové kazety s indikátorom

1. Indikačné svetlá
2. Tlačidlo kontroly

Stlačením kontrolného tlačidla na batériovej kazete zobrazíte zostávajúcu kapacitu batérie. Indikačné svetlá sa rozsvietia na niekoľko sekúnd.

Indikačné svetlá			Zostávajúca kapacita
Svieti	Vypnuté	Bliká
			75 % až 100 %
			50 % až 75 %
			25 % až 50 %
			0 % až 25 %
			Nabite batériu.
			Batéria môže byť chybná.

POZNÁMKA: V závislosti od podmienok používania a teploty okolia sa môže indikácia mierne líšiť od skutočnej kapacity.

POZNÁMKA: Prvé (úplne vľavo) indikačné svetlo bude blikať, keď bude fungovať systém ochrany batérie.

Spúšťanie vypínača

Pred vložením batériovej kazety do nástroja vždy skontrolujte, či sa páčka spínača správne ovláda a po uvoľnení sa vráti do polohy „OFF“ (VYPNUTÉ).

Ak chcete spustiť nástroj, jednoducho potiahnite páčku spínača. Rýchlosť náradia sa zvyšuje zvyšovaním tlaku na páčku spínača. Uvoľnením páčky spínača zastavíte.

1. Páčka spínača

POZNÁMKA: Nástroj sa automaticky zastaví, keď budete ťahať spúšť spínača asi 1 minútu.

Aby sa zabránilo náhodnému potiahnutiu páčky spínača, je k dispozícii zaisťovacia páčka.

Keď je zaisťovacia páčka v zaistenej polohe , páčku spínača nie je možné spustiť. Keď je zaisťovacia páčka v odomknutej polohe , páčku spínača je možné spustiť.

1. Zaisťovacia páčka
2. Zaistiť
3. Odomknúť

Keď s nástrojom nepracujete, vždy posuňte zaisťovaciu páčku do zaistenej polohy .

Elektrická brzda

Toto náradie je vybavené elektrickou brzdou. Ak sa náradie po uvoľnení páčky spínača nedokáže rýchlo zastaviť, nechajte ho opraviť v servisnom stredisku Makita.

Rozsvietenie predného svetla

Nepozerajte sa do svetla ani priamo na zdroj svetla.

Potiahnite páčku spínača, aby sa svetlo rozsvietilo. Svetlo svieti, kým sa ťahá páčka spínača. Svetlo automaticky zhasne približne 10 sekúnd po uvoľnení páčky spínača.

1. Páčka spínača
2. Svetlo

UPOZORNENIE: Keď sa nástroj prehreje, svetlo bliká. Pred opätovným použitím nástroja ho úplne ochlaďte.

UPOZORNENIE: Na utretie nečistôt z šošovky svetla použite suchú handričku. Dávajte pozor, aby ste nepoškriabali šošovku svetla, pretože by to mohlo znížiť osvetlenie.

Funkcia prepínacej páčky

Pred prevádzkou vždy skontrolujte smer otáčania. Prepínaciu páčku používajte, až keď sa nástroj úplne zastaví. Zmena smeru otáčania pred zastavením nástroja môže nástroj poškodiť.

Toto náradie má prepínaciu páčku na zmenu smeru otáčania. Otočte prepínaciu páčku na stranu A pre otáčanie v smere hodinových ručičiek alebo na stranu B pre otáčanie proti smeru hodinových ručičiek. Uistite sa, že je prepínacia páčka úplne otočená s cvaknutím.

1. Prepínacia páčka

MONTÁŽ

Vždy sa uistite, že je nástroj vypnutý a batéria je vybratá, pred vykonávaním akejkoľvek práce na nástroji.

Inštalácia alebo odstránenie adaptéra nástrčky

Ak chcete nainštalovať adaptér nástrčky, zatlačte ho do otvoru adaptéra, kým nezapadne na miesto.

1. Adaptér nástrčky
2. Otvor adaptéra

Ak chcete odstrániť adaptér nástrčky, vložte tyč, ako napríklad skrutkovač, do zadnej časti adaptéra nástrčky a potom na ňu jemne poklepte.

1. Adaptér nástrčky
2. Skrutkovač

UPOZORNENIE: Počas postupu odstraňovania pridržte adaptér nástrčky, aby ste zabránili jeho vypadnutiu z nástroja.

Inštalácia alebo odstránenie nástrčky

Pred operáciou sa uistite, že je nástrčka správne zaistená na adaptéri nástrčky. Neúplné pripevnenie nástrčky môže spôsobiť zranenie.

UPOZORNENIE: Vždy používajte správnu veľkosť nástrčky pre skrutku/maticu. Nesprávna veľkosť nástrčky bude mať za následok nekonzistentný uťahovací moment a/alebo poškodenie skrutky/matice. Ak chcete nainštalovať nástrčku, zatlačte ju na adaptér nástrčky, kým nezapadne na miesto. Ak chcete odstrániť nástrčku, jednoducho ju stiahnite.

1. Nástrčka
2. Adaptér nástrčky

PREVÁDZKA

Držte nástroj pevne, najmä keď sa skrutka/matica dostane do polohy na sedenie. Nástrčka prestane rotovať a reakcia motora generuje okamžitú vôľu na rotáciu nástroja.

UPOZORNENIE: Držte nástroj nasmerovaný priamo na skrutku/maticu.

Držte nástroj pevne a umiestnite nástrčku na skrutku/maticu. Zapnite nástroj a upevnite. Keď sa skrutka/matica dostane do polohy na sedenie, nástroj sa automaticky zastaví.

Nástroj funguje aj bez nástrčky. Otvor adaptéra môže upevniť skrutku/maticu M8 (5/16"). (funguje ako 13 mm nástrčka)

Používanie ako ručný nástroj

Nástroj môžete použiť ako ručný račňový kľúč otáčaním nástroja v smere šípok, ako je znázornené na obrázku. Najmä pri uvoľňovaní tuhej skrutky/matice ju najprv uvoľnite ručne a potom zapnite nástroj.

UPOZORNENIE: Nadmerný uťahovací moment môže poškodiť skrutku/maticu, nástrčku alebo nástroj.

ÚDRŽBA

Vždy sa uistite, že je nástroj vypnutý a batéria je vybratá, pred vykonávaním akejkoľvek kontroly alebo údržby.

UPOZORNENIE: Nikdy nepoužívajte benzín, benzén, riedidlo, alkohol a podobne. Môže dôjsť k zmene farby, deformácii alebo prasklinám.

Na zachovanie BEZPEČNOSTI a SPOĽAHLIVOSTI produktu by opravy, akúkoľvek inú údržbu alebo nastavenie mali vykonávať autorizované alebo továrenské servisné strediská Makita, vždy s použitím náhradných dielov Makita.

VOLITEĽNÉ PRÍSLUŠENSTVO

Toto príslušenstvo alebo nástavce sa odporúčajú používať s vaším nástrojom Makita uvedeným v tomto návode. Použitie akéhokoľvek iného príslušenstva alebo nástavcov môže predstavovať riziko zranenia osôb. Príslušenstvo alebo nástavce používajte iba na určený účel.

Ak potrebujete pomoc s podrobnejšími informáciami o tomto príslušenstve, obráťte sa na miestne servisné stredisko Makita.

• Nástrčka
• Adaptér nástrčky
• Originálna batéria a nabíjačka Makita

POZNÁMKA: Niektoré položky v zozname môžu byť súčasťou balenia nástroja ako štandardné príslušenstvo. Môžu sa líšiť v závislosti od krajiny.

OBMEDZENÁ ZÁRUKA MAKITA
Najaktuálnejšie záručné podmienky platné pre tento produkt nájdete v priloženom záručnom liste. Ak priložený záručný list nie je k dispozícii, pozrite si podrobnosti záruky uvedené na webovej stránke pre vašu krajinu.
Spojené štáty americké: www.makitatools.com
Kanada: www.makita.ca
Ostatné krajiny: www.makita.com

Referencie

• Makita Canada | The Leader In Power tool Technology
• MAKITA Industrial Power Tools - The Leader In Cordless with 18V LXT Lithium-Ion

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Príručka Makita XRW01

Dostupné jazyky
