Makita DTW300, DTW301 handleiding

BENODIGD REPARATIEGEREEDSCHAP

Code nr.	Omschrijving	Te gebruiken voor
1R004	borgveertang RT ST-2	verwijderen/ monteren van Ringveer 10
1R045	Grote trekker voor tandwielen	verwijderen/ monteren van Hamer
1R082	Bankschroef	vast houden van Aambeeld
1R274	veld persfitting mal 72	verwijderen van Ringveer 10
1R288	Schroevendraaier magnetiseerder	verwijderen van Stalen kogel 5.6

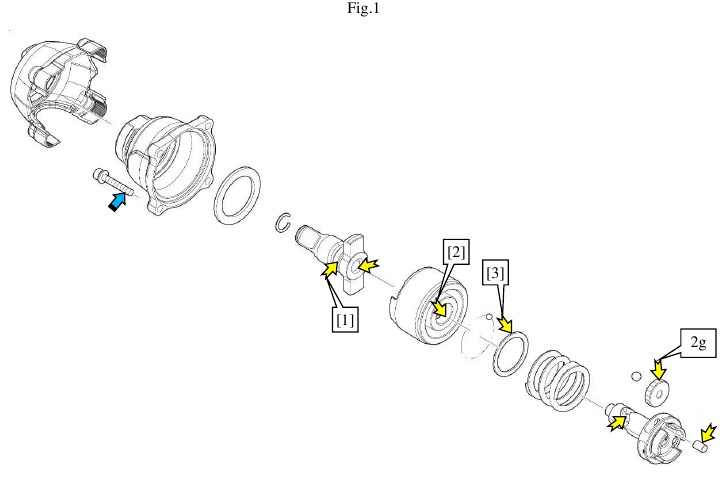

SMEERMIDDEL EN LIJM AANBRENGEN

Omschrijving		Hoeveelheid
	Makita vet FA nr. 2	Breng een kleine hoeveelheid aan, tenzij anders aangegeven in de afbeelding. Buitenoppervlak groef [1] Binnenoppervlak groef [2] Contactoppervlak met Stalen kogel 3.5 [3]
	Loctite 272	Deze bout is een schroefdraadborging met een coating van lijm. Dus voordat u aandraait, of u nu een gloednieuwe of een verwijderde aandraait, moet u; Verwijder lijmresten van de bevestiger met carburateurreiniger. Breng een kleine hoeveelheid Loctite 243 aan op de bevestiger.

AANDRAAIMOMENT SPECIFICATIES

Vast te maken onderdelen	Bevestiger	Aantal	Aandraaimoment (N･m)
Behuizing R ↔ Behuizing L	Zelfsnijdende schroef bind PT 3x16	8	1.1 - 1.3
Achterklep ↔ Behuizing R, L	Zelfsnijdende schroef bind PT 3x16	2	1.1 - 1.3
Hamerhuis ↔ Behuizing R, L	Zeskantbout M4x25	4	4.0 - 5.0

REPARATIE

Rotor, hamerkastgedeelte

Demonteren

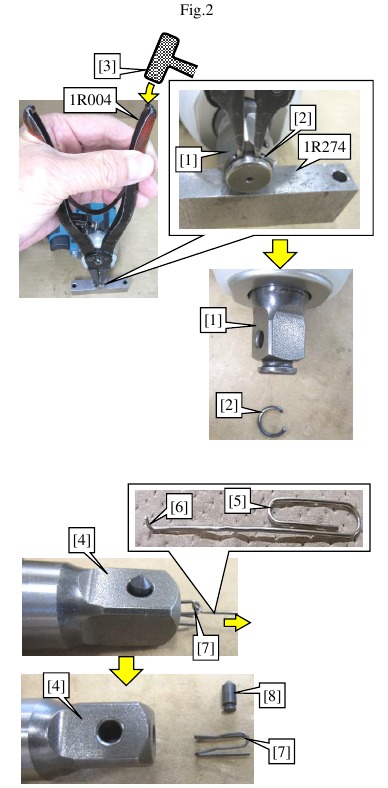

1. Om Anvil E [1] te verwijderen, ondersteunt u deze met 1R274 of iets dergelijks, spreidt u vervolgens de klauwen van 1R004 uit en brengt u ze aan op de uiteinden van Ringveer 10 [2]. Verwijder vervolgens de ring door met een kunststof hamer op het uiteinde van de handgreep van 1R004 te tikken [3].
   Let op
   • Pas op dat Ringveer 10 [2] er niet af vliegt.
   • Pas op dat u Anvil E [1] niet bekrast.
2. Om Anvil A [4] te verwijderen, buigt u een paperclip recht [5] en buigt u de punt [6] ongeveer 2 mm, zoals links weergegeven. Gebruik vervolgens de clip om Clip [7] eruit te trekken en verwijder vervolgens Pin 4 [8].

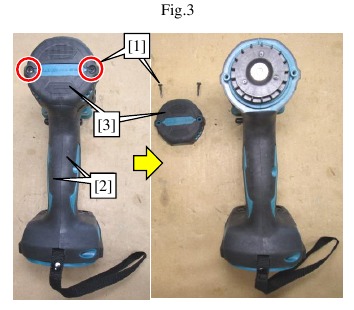

3. Verwijder Tapping screws bind PT 3x16 [1] (2 stuks) en verwijder vervolgens Rear cover [3] van Housing [2].

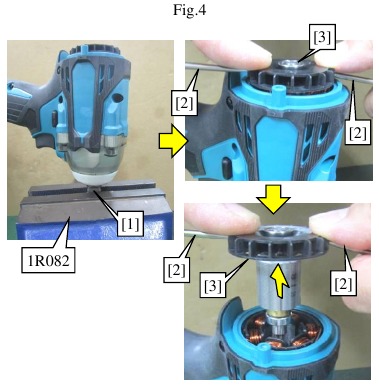

4. Houd Anvil [1] in 1R082.
5. Steek twee schroevendraaiers met sleuf [2] in de opening tussen de bladen van Fan en trek Rotor [3] samen met de schroevendraaiers eruit.
6. Verwijder Anvil van 1R082. (Fig.4)

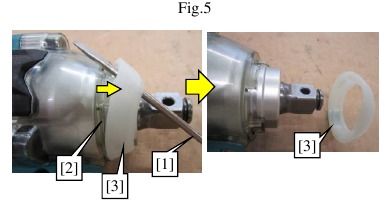

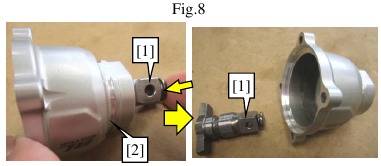

7. Verwijder Bumper [3] van Hammer case [2] met een dunne schroevendraaier met sleuf [1].

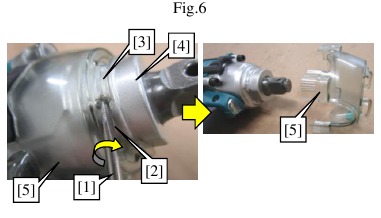

8. Verwijder één klauw [3] van Hammer case cover van de groef van Hammer case [2] met een dunne schroevendraaier met sleuf [1]. Verwijder vervolgens de andere klauw op dezelfde manier en verwijder vervolgens Hammer case cover [5] van Hammer case [4].
   Let op
   Pas op dat u Hammer case [4] niet bekrast met een dunne schroevendraaier met sleuf [1].

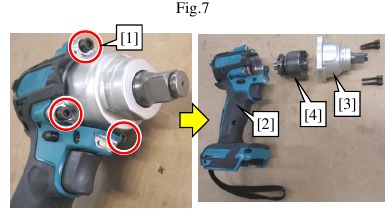

9. Draai Hex socket head bolts M4x25 [1] (4 stuks) van tevoren los met Hex wrench 3 en gebruik vervolgens 1R014-A en een slagschroevendraaier om Hammer case section [3] en Hammer section [4] van Housing [2] te verwijderen.

10. Duw Anvil E [1] uit Hammer case [2]. Duw Anvil A op dezelfde manier uit. Links afgebeeld is Anvil E [1].

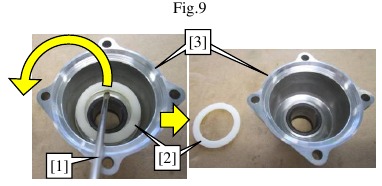

11. Verwijder Nylon washer 28 [2] van Hammer case [3] met een dunne schroevendraaier met sleuf [1].

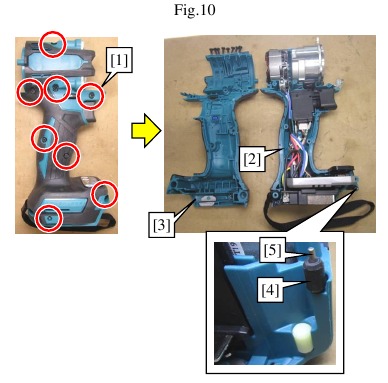

12. Verwijder Tapping screws bind PT 3x16 [1] (8 stuks) en verwijder vervolgens Housing R [3] van Housing L [2].
    Let op
    Pas op dat Rubber pin 5 [4] en Pin 1.5 [5] niet van Housing L [2] vallen.

13. Switch en Stator kunnen worden vervangen.

Monteren

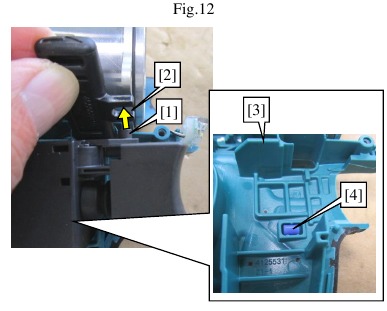

1. Lijn de inkeping van Stator [1] uit met de uitstulping van Housing L [2] en monteer de twee delen aan elkaar.

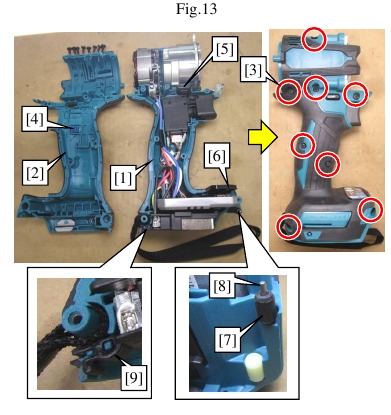

2. Plaats de uitstulping van Switch [1] in de groef van F/R change lever [2].
   Let op
   Zorg ervoor dat Rubber pin 4 [4] is gemonteerd op Housing L [3].

3. Bevestig Housing R [2] aan Housing L [1] met Tapping screws bind PT 3x16 [3] (8 stuks).

   Let op
   • Zorg ervoor dat Rubber pin 4 [4] is gemonteerd op Housing R [2].
   • Controleer voordat u Housing R [2] vastmaakt of:
     • Leidingsdraden niet bekneld zitten.
     • F/R change lever [5] soepel beweegt.
     • Switch plate [6], Rubber pin 5 [7], Pin 1.5 [8] en Cushion [9] op hun plaats zitten.

4. Duw en monteer Nylon washer 28 [1] en Anvil E [2] in Hammer case [3]. Doe hetzelfde in het geval van Anvil A. Links afgebeeld is Anvil E [2].
   Tips
   Breng het gespecificeerde vet aan op de groef op het buitenoppervlak [4] en het binnenoppervlak [5] van Anvil E.
5. Bevestig Hammer section [2] en Hammer case section [3] aan Housing [1] met Hex socket head bolts M4x25 [4] (4 stuks).
   Tips
   Breng de gespecificeerde lijm aan op Hex socket head bolts M4x25 [4] (4 stuks).
6. Plaats de U-vormige inkeping van Hammer case cover [1] aan de LED-circuitzijde [2] en monteer deze vervolgens op Hammer case [3].
   Tips
   Zorg ervoor dat u de twee klauwen [4] van Hammer case cover in de twee groeven [5] van Hammer case plaatst.

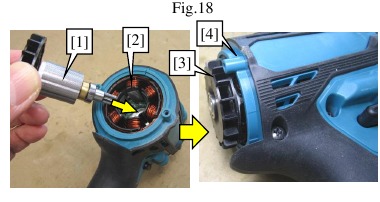

7. Plaats de twee uitsteeksels [1] van Bumper in de twee groeven van Hammer case cover [2].
   Let op
   Zorg ervoor dat er geen opening [5] is tussen Hammer case cover [3] en Bumper [4].

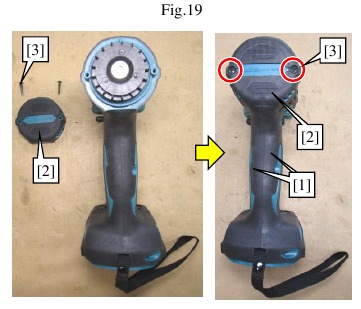

8. Plaats Rotor [1] in Stator [2].

   Let op
   • Pas op dat u uw vingers niet beknelt tussen Fan [3] en Housing [4] omdat Rotor een sterke magnetische kracht heeft.
   • Als Rotor [1] te ver wordt geduwd en Printed circuit board wordt geduwd, zal de printplaat breken. Zorg er daarom bij modellen die bestaan uit twee behuizingshelften en een achterklep voor dat u Rotor [1] plaatst na het monteren van Housing.
9. Monteer Rear cover [2] op Housing [1] met Tapping screws 3x16 [3] (2 stuks).

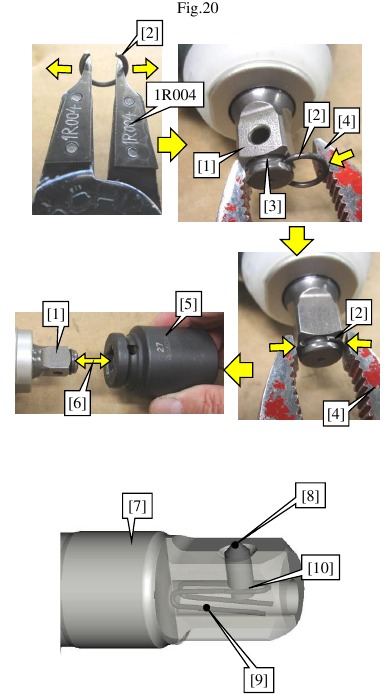

10. In het geval van Anvil E [1], spreidt u eerst een gloednieuwe Ring spring 10 [2] met 1R004 of iets dergelijks.

11. Plaats vervolgens de uiteinden van Ring spring 10 [2] in de groef van Anvil E [3] en druk vervolgens de ring op het aambeeld met een waterpomptang [4] of iets dergelijks, zoals afgebeeld.
12. Knijp de uiteinden van Ring spring 10 [2] stevig vast met een waterpomptang [4] of iets dergelijks, en steek en verwijder vervolgens het aambeeld meerdere keren [6] uit de vierkante dop van 12,7 mm van Socket 27-50 [5] of iets dergelijks en u krijgt een optimale strakheid van de ring.
    Let op
    Als Ring spring 10 [2] te strak wordt aangedraaid met een waterpomptang [4] of iets dergelijks, wordt de veer te klein voor de vierkante dop van 12,7 mm van Socket 27-50 [5] of iets dergelijks en valt de dop van Anvil E [1].
13. In het geval van Anvil A [7], steekt u Pin 4 [8] en Clip [9] in Anvil A [7] met de groef [10] van Pin 4 [8] naar binnen gericht, zoals afgebeeld, en plaatst u vervolgens Clip [9] in de groef [10] van Pin 4 [8].

Hamergedeelte

Demonteren

1. Demonteer Hammer section. (6-1-1)
   Tips
   Het is niet nodig om de voorkant van Anvil te demonteren en uit Hammer case te verwijderen.

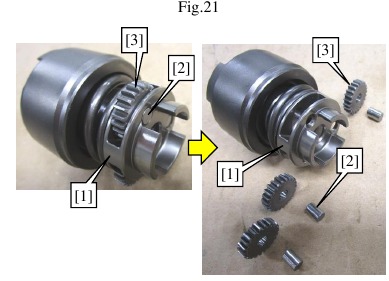

2. Verwijder Pins 5 [2] (3 stuks) van Spindle [1] en verwijder vervolgens Spur gears 22 [3] (3 stuks).

3. Plaats de klauwen van 1R045 in de positie [1], plaats vervolgens 1R045 op Hammer [2] en houd vervolgens de klauwen met de hand vast [3].
   Tips
   Plaats 1R045 zo dat de uitstulping [4] van Hammer een rechte hoek maakt met de klauwen van 1R045.

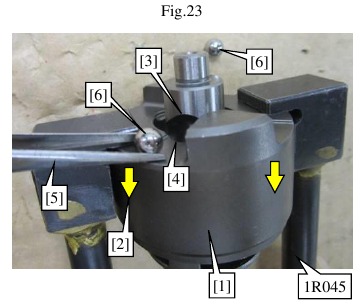

4. Trek Hammer [1] naar beneden [2] door de handgreep van 1R045 met de klok mee te draaien.

5. Trek Hammer [1] volledig naar beneden en draai vervolgens de handgreep tegen de klok in om Hammer omhoog te brengen totdat de bovenkant van de nokgroef van Spindle [3] is uitgelijnd met de opening [4] van Hammer.
6. Haal Steel balls 5.6 [6] (2 stuks) uit Hammer [1] met een pincet [5] of een schroevendraaier die is gemagnetiseerd met 1R288 en draai vervolgens de handgreep tegen de klok in.
   Let op
   Houd 1R045 stevig met de hand vast om te voorkomen dat de klauwen van Hammer [1] glijden.

7. Wanneer u Hammer [1] van Spindle [2] verwijdert, draait u de Hammer-zijde naar beneden en trekt u Spindle [2] omhoog [3], zodat Steel balls 3.5 (24 stuks) in Hammer niet vallen.

8. Binnen in Hammer [1] moeten 24 stuks Steel balls 3.5 [2] en een opening [3] zijn die overeenkomt met één stuk Steel ball 3.5, zoals weergegeven.

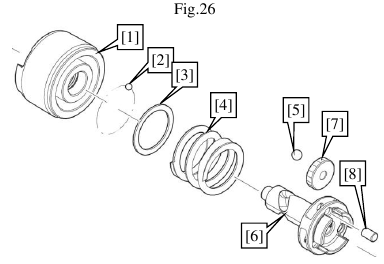

9. Hammer section kan als volgt worden gedemonteerd;

   • Hammer [1]
   • Steel balls 3.5 [2] (24 stuks)
   • Flat washer 24 [3]
   • Compression spring 25 [4]
   • Steel balls 5.6 [5] (2 stuks)
   • Spindle [6]
   • Spur gears 22 [7] (3 stuks)
   • Pins 5 [8] (3 stuks)

Monteren

1. Monteer door de demontageprocedure om te keren.

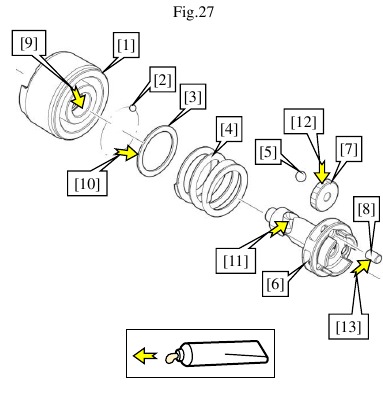

2. Monteer de volgende onderdelen op Hammer [1]:
   • Steel balls 3.5 [2] (24 stuks)
   • Flat washer 24 [3]
   • Compression spring 25 [4]
   • Steel balls 5.6 [5] (2 stuks)
   • Spindle [6]
   • Spur gears 22 [7] (3 stuks)
   • Pins 5 [8] (3 stuks)
     Tips
     Breng het gespecificeerde vet aan op het volgende gedeelte:
   • Binnenoppervlaktegroef van Hammer [9]
   • Contactoppervlak van Flat washer 24 [10] met Steel balls 3.5 [2] (24 stuks)
   • Nokgroef van Spindle [11]
   • Spur gears 24 [12] (3 stuks)
   • Buitenoppervlak van Pins 5 [13] (3 stuks)
3. Monteer Hammer section en Rotor op Housing.

Internal gear case section

Demonteren

1. Demonteer Housing R.
   Tips
   Het is niet nodig om de voorkant van Anvil te demonteren en uit Hammer case te verwijderen.
2. Verwijder Internal gear case section [2] van Housing L [1].

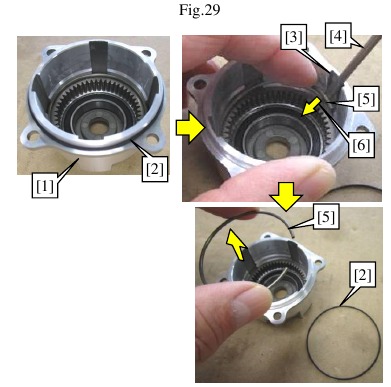

3. Verwijder O ring 49 [2] van Internal gear case [1].

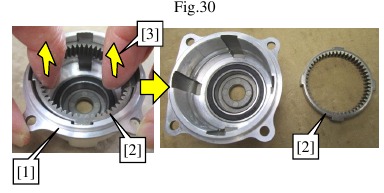

4. Steek een schroevendraaier met sleuf [4] in de groef [3] van Internal gear case, en terwijl u Spring 43 [5] met uw vinger vasthoudt, wrikt u deze los door in de richting van de pijl te duwen [6].
5. Trek Internal gear 51 [2] recht [3] uit Internal gear case [1].


Monteren

1. Monteer door de demontageprocedure om te keren.
   Let op
   Zorg ervoor dat O ring 49 is gemonteerd. (Fig.29)

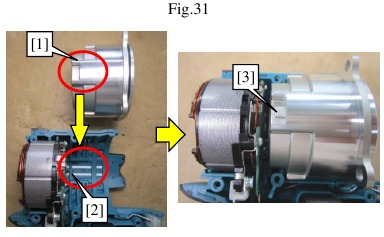

2. Lijn de platte kant [1] van Internal gear case uit met de groef [2] van Housing L en monteer ze vervolgens aan elkaar.
   Let op
   De uitstulping [3] tussen de twee platte kanten [1] van Internal gear case moet zijn georiënteerd zoals weergegeven. (Fig.31)

3. Monteer Rotor.

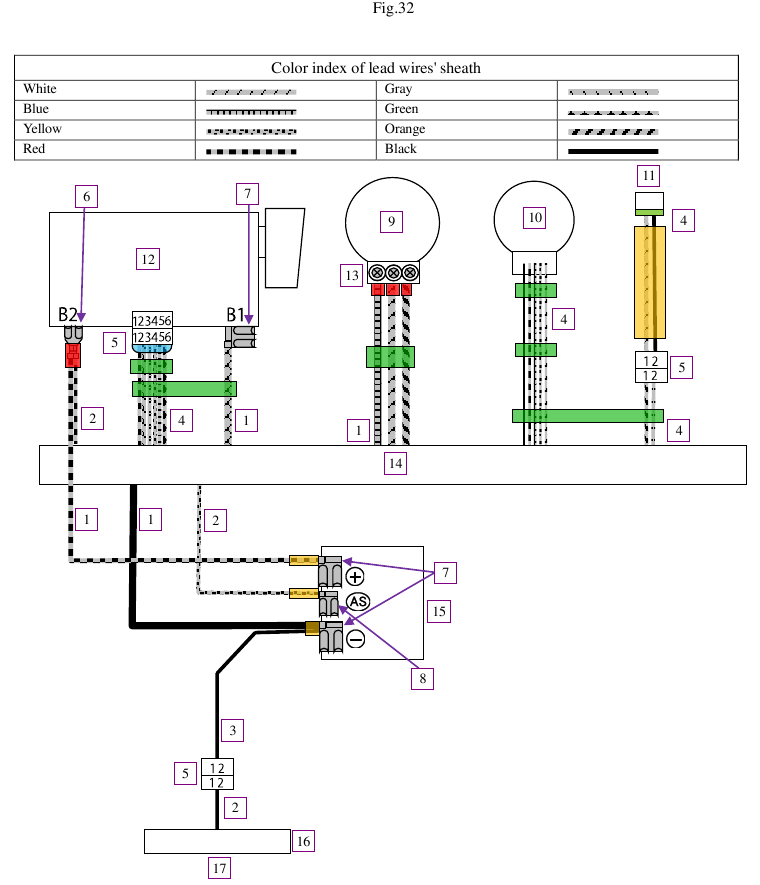

SCHEMATISCH DIAGRAM

1. AWG16
2. AWG22
3. AWG22 (indien de leidingunit wordt gebruikt)
4. AWG28
5. Connector
6. Rechte contactdoos met vergrendeling (#250, t=0,8)
7. Vlagcontactdoos met vergrendeling (#250, t=0,8)
8. Vlagcontactdoos met vergrendeling (#187, t=0,8)
9. Stator (BL44)

10. Rotordetector
11. LED-circuit
12. Schakelaar
13. Aansluitunit
14. Controller
15. Aansluiting
16. Aardplaat
17. Leidingunit (indien gebruikt)

BEDRADINGSSCHEMA

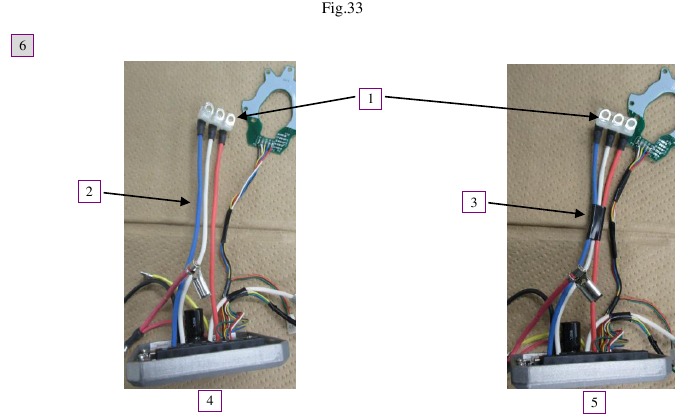

Het verschil in typen controller

1. Aansluiting voor stator
2. Zonder tape
3. Met tape

4. Controller zonder tape
5. Controller met tape

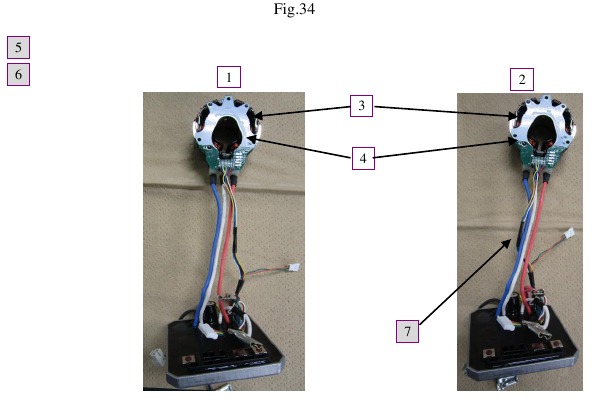

6. Er zijn twee soorten voedingsdraden voor de stator op de controller. De ene is gebonden met tape en de andere is zonder tape, en ze verschillen in bedrading.

Controller waarvan de voedingsdraden van de aansluiting voor de stator niet met tape zijn gebonden

1. OK
2. NOK

3. Stator
4. Gedrukte bedradingskaart

5. Montage van gedrukte bedradingskaart
6. Monteer de gedrukte bedradingskaart aan de stator zodat de voedingsdraden niet worden gedraaid, zoals in het "OK"-voorbeeld.
7. Voedingsdraden van de gedrukte bedradingskaart zijn gedraaid.

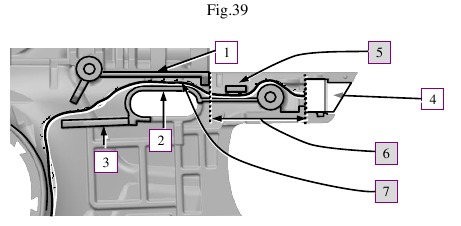

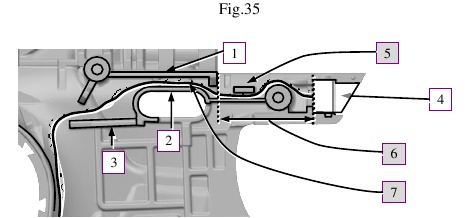

LED-circuit

1. Rib A
2. Rib B

3. Rib C
4. LED-circuit

5. Maak de voedingsdraad van het LED-circuit vast in deze voedingsdraadhouder.
6. Wees voorzichtig dat u de voedingsdraden van het LED-circuit in dit gebied niet slap laat hangen.
7. Leid de voedingsdraden van het LED-circuit tussen Rib A en Rib B/Rib A en Rib C.

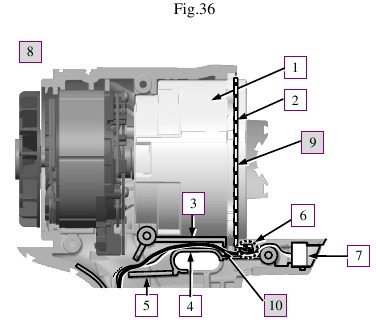

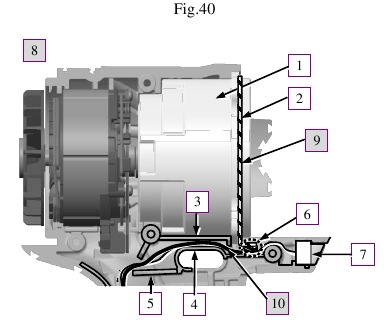

Leidingunit

1. Interne tandwielkast
2. Leidingunit
3. Rib A
4. Rib B

5. Rib C
6. Gekrompen gedeelte
7. LED-circuit

8. Montage en bedrading van de leidingunit (indien gebruikt)
9. Monteer de leidingunit aan de interne tandwielkast zodat het gekrompen gedeelte naar de LED-circuitzijde wijst.
10. Leid de voedingsdraad van de leidingunit tussen Rib A en Rib B/Rib A en Rib C. Plaats de voedingsdraad van de leidingunit op de voedingsdraden van het LED-circuit.

Schakelaar

1. Schakelaar
2. Sluit de vlagcontactdoos aan op de schakelaar zoals afgebeeld.

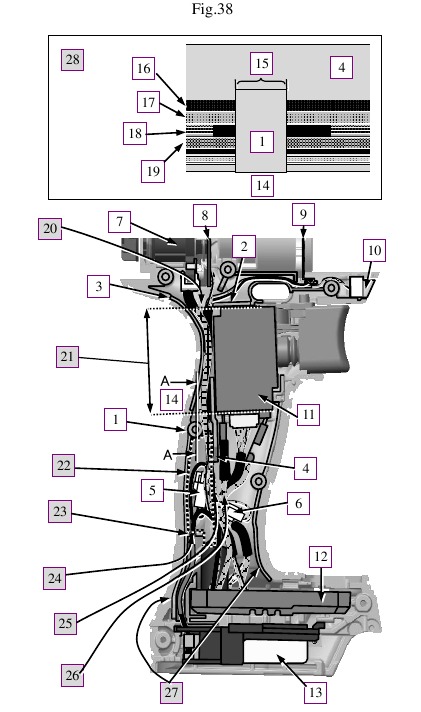

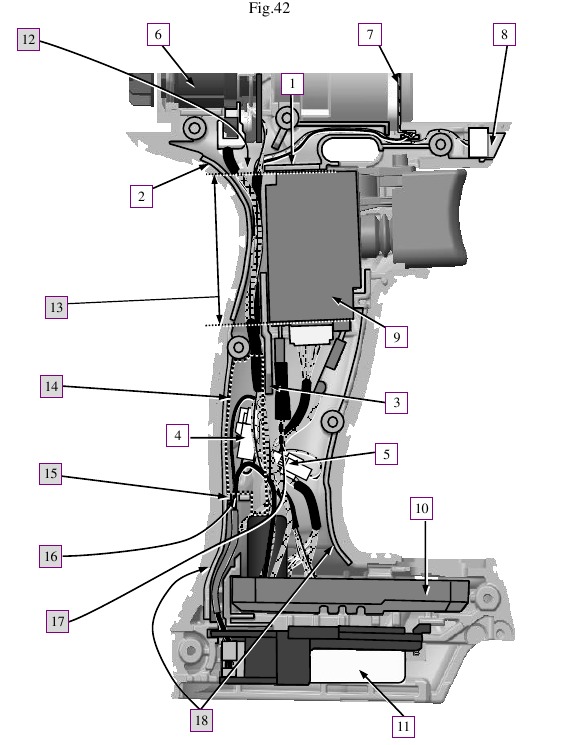

Behuizingssectie

1. Baas A
2. Rib C
3. Rib D
4. Rib E
5. Connector A
6. Connector B
7. Stator
8. Gedrukte bedradingskaart
9. Leidingunit (indien gebruikt)
10. LED-circuit

11. Schakelaar
12. Controller
13. Aansluiting
14. Sectie A-A
15. Bereik van baas A
16. Voedingsdraad (blauw) van de stator
17. Voedingsdraad (wit) van de stator
18. Voedingsdraad van de gedrukte bedradingskaart
19. Voedingsdraad (oranje) van de stator
20. Leid de volgende voedingsdraden tussen Rib D en Rib C, Rib D en Rib E:
    • Voedingsdraden van de stator
    • Voedingsdraden van het LED-circuit
    • Voedingsdraad van de leidingunit

21. Plaats de dikke voedingsdraad (blauw) van de stator op de andere voedingsdraden in dit gebied.
22. Wees voorzichtig dat u connector A niet op de dikke voedingsdraad (zwart) van de aansluiting plaatst.
23. Wees voorzichtig dat u geen voedingsdraden en connector B op deze voedingsdraadhouder plaatst.
24. Maak de dikke voedingsdraad (zwart) van de aansluiting vast in deze voedingsdraadhouder.
25. Plaats de voedingsdraden van de gedrukte bedradingskaart onder de voedingsdraden (rood, wit) van de schakelaar.
26. Plaats de voedingsdraad (rood) van de schakelaar onder de voedingsdraden van de stator.
27. Wees voorzichtig dat u geen voedingsdraden op deze ribben plaatst.
28. Leid de voedingsdraden van de gedrukte bedradingskaart tussen de voedingsdraad (oranje) en de voedingsdraad (wit) van de stator in het bereik van baas A.

Controller waarvan de voedingsdraden van de aansluiting voor de stator met tape zijn gebonden
LED-circuit

1. Rib A
2. Rib B

3. Rib C
4. LED-circuit

5. Maak de voedingsdraden van het LED-circuit vast in deze voedingsdraadhouder.
6. Wees voorzichtig dat u de voedingsdraden van het LED-circuit in dit gebied niet slap laat hangen.
7. Leid de voedingsdraden van het LED-circuit tussen Rib A en Rib B/Rib A en Rib C.

Leidingunit

1. Interne tandwielkast
2. Leidingunit
3. Rib A
4. Rib B

5. Rib C
6. Gekrompen gedeelte
7. LED-circuit

8. Montage en bedrading van de leidingunit (indien gebruikt)
9. Monteer de leidingunit aan de interne tandwielkast zodat het gekrompen gedeelte naar de LED-circuitzijde wijst.
10. Leid de voedingsdraad van de leidingunit tussen Rib A en Rib B/Rib A en Rib C. Plaats de voedingsdraad van de leidingunit op de voedingsdraden van het LED-circuit.

Schakelaar

1. Schakelaar
2. Sluit de vlagcontactdoos aan op de schakelaar zoals afgebeeld.

Behuizingssectie

1. Rib C
2. Rib D
3. Rib E
4. Connector A
5. Connector B
6. Stator

7. Leidingunit (indien gebruikt)
8. LED-circuit
9. Schakelaar
10. Controller
11. Aansluiting
12. Leid de volgende voedingsdraden tussen Rib D en Rib C, Rib D en Rib E
    • Voedingsdraden van de stator
    • Voedingsdraden van het LED-circuit
    • Voedingsdraad van de leidingunit

13. Plaats de dikke voedingsdraad (blauw) van de stator op de andere voedingsdraden in dit gebied.
14. Wees voorzichtig dat u connector A niet op de dikke voedingsdraad (zwart) van de aansluiting plaatst.
15. Wees voorzichtig dat u geen voedingsdraden en connector B op deze voedingsdraadhouder plaatst.
16. Maak de dikke voedingsdraad (zwart) van de aansluiting vast in deze voedingsdraadhouder.
17. Plaats de voedingsdraad (rood) van de schakelaar onder de voedingsdraden van de stator.
18. Wees voorzichtig dat u geen voedingsdraden op deze ribben plaatst.

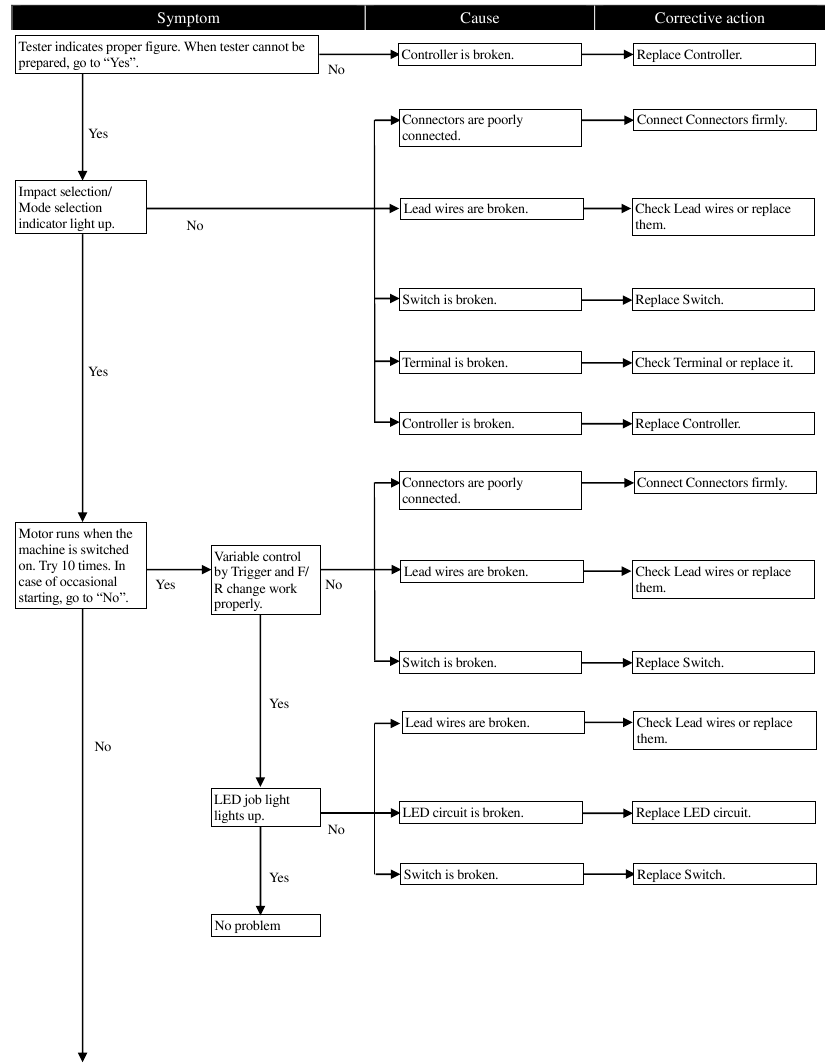

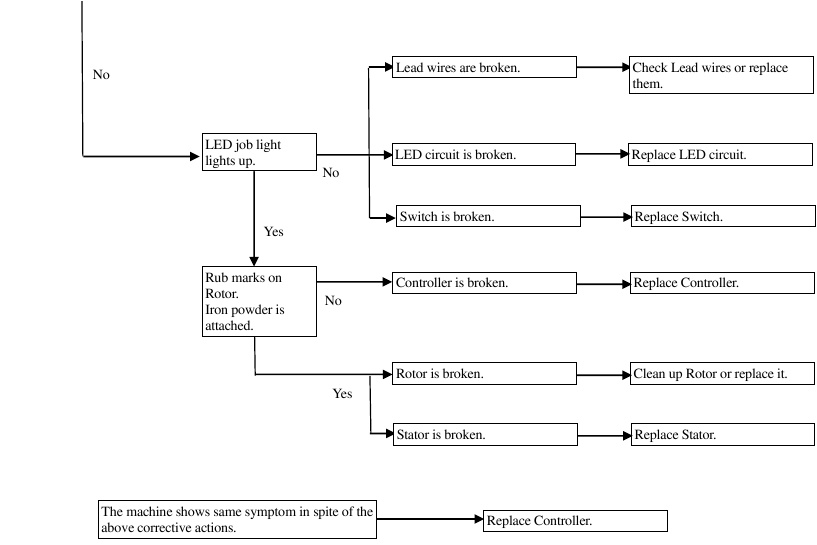

PROBLEEMOPLOSSING

Als u een probleem met uw machine ondervindt, raadpleeg dan eerst deze lijst om de machine te controleren op een oplossing.

Opmerking voor reparatie

De inhoud kan per model verschillen.

1. Gebruik een volledig opgeladen accu met een sterretje.
2. Wanneer de behuizing is gedemonteerd, controleer dan de staat van elke sectie (bijv. mechanische vergrendeling, ijzerpoeder op de motorsectie, aansluiting van de connector, breuk of beknelling van de voedingsdraad, montage van de stator, aansluiting van de aansluiting en de accu).
3. Test de machine zeker 10 keer om de functies correct te diagnosticeren, zoals de F/R-regeling, de regeling van de variabele snelheid, enz.
4. Om het gemakkelijker te maken om symptomen te reproduceren, laat u de motor op de laagste snelheid draaien.

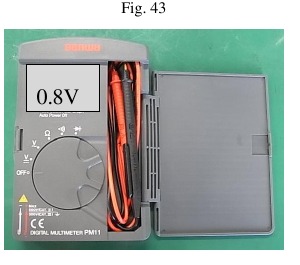

5. Gebruik de volgende reparatiegereedschappen voor het diagnosticeren van de LED en de schakelaar.

Reparatiegereedschappen	Doel
1R402	Voor het controleren van de variabele weerstandswaarde of de elektrische continuïteit op de contactpunten
1R402-B
1R412	Om te controleren of de LED oplicht
1R413	Voor het controleren van de variabele weerstandswaarde of de elektrische continuïteit op de contactpunten

Test om de kortsluiting in de FET (Field Effect Transistor) van de controller te controleren

1. Zet de digitale tester (1R402) in de diodemodus.

2. Sluit de zwarte sonde aan op de pluspool van de aansluiting en de rode sonde op de minpool.

   Tips
   Door 1R402-B aan elke sonde van 1R402 te bevestigen, kunt u uw handen vrijmaken voor een gemakkelijkere controle.
   Opmerking
   Wees voorzichtig dat u ze niet omdraait. De omgekeerde contacten kunnen de test bederven.


3. Wacht tot het cijfer op de tester stabiel is.
4. De controller is in orde als de tester 0,8±0,1V aangeeft. Als de tester ongeveer 0V of 0,4V aangeeft, is de controller defect.
   Vervang deze door een nieuwe.

Stroomdiagram voor probleemoplossing

Controleer de items in het volgende stroomdiagram in volgorde van boven naar beneden. (De beschrijving van het item verwijst naar het SCHEMATISCH DIAGRAM. (Fig.32) Na correctieve actie keert u terug naar het begin van de probleemoplossing en controleert u opnieuw.

Repareer de machine in overeenstemming met de "Gebruiksaanwijzing" of "Veiligheidsinstructies".
Volg de onderstaande instructies van tevoren voordat u gaat repareren:

• Draag handschoenen.
• Om verkeerde hermontage te voorkomen, tekent of schrijft u op waar en hoe de onderdelen zijn gemonteerd en wat de onderdelen zijn.

Het wordt ook aanbevolen om dozen klaar te hebben om gedemonteerde onderdelen per groep te bewaren.

• Behandel de gedemonteerde onderdelen voorzichtig. Maak ze goed schoon en was ze.
• Verwijder de accu, behalve wanneer het nodig is om de werking van de machine te controleren.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Makita DTW300, DTW301 handleiding

Beschikbare talen
