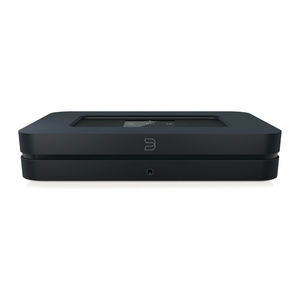

Montageanleitung für die Leiterplatten-Schnittstelle für Bluesound Node 2/2i
Montage
| Entfernen Sie die hintere Abdeckung, indem Sie sie an den markierten Stellen ziehen. |  |
| Entfernen Sie die oberen beiden markierten Schrauben. |  |
| Heben Sie den oberen Teil des Gehäuses an, indem Sie ihn nur von der Rückseite des Geräts aus kippen, bis Sie laute "clicks" (Klickgeräusche) hören. Heben Sie es dann nach oben, wobei Sie darauf achten müssen, die Flachbandkabel und Kabel nicht zu beschädigen. |  |
| Legen Sie das Oberteil des Gehäuses vorsichtig daneben. Trennen Sie keine Kabel, die Buchsen sind mit Klebstoff gesichert. |  |
| Trennen Sie die kleine und die große Buchse. Dafür können Sie eine längere Zange verwenden. |  |
| Entfernen Sie die durch die Pfeile gekennzeichneten Schrauben. |  |

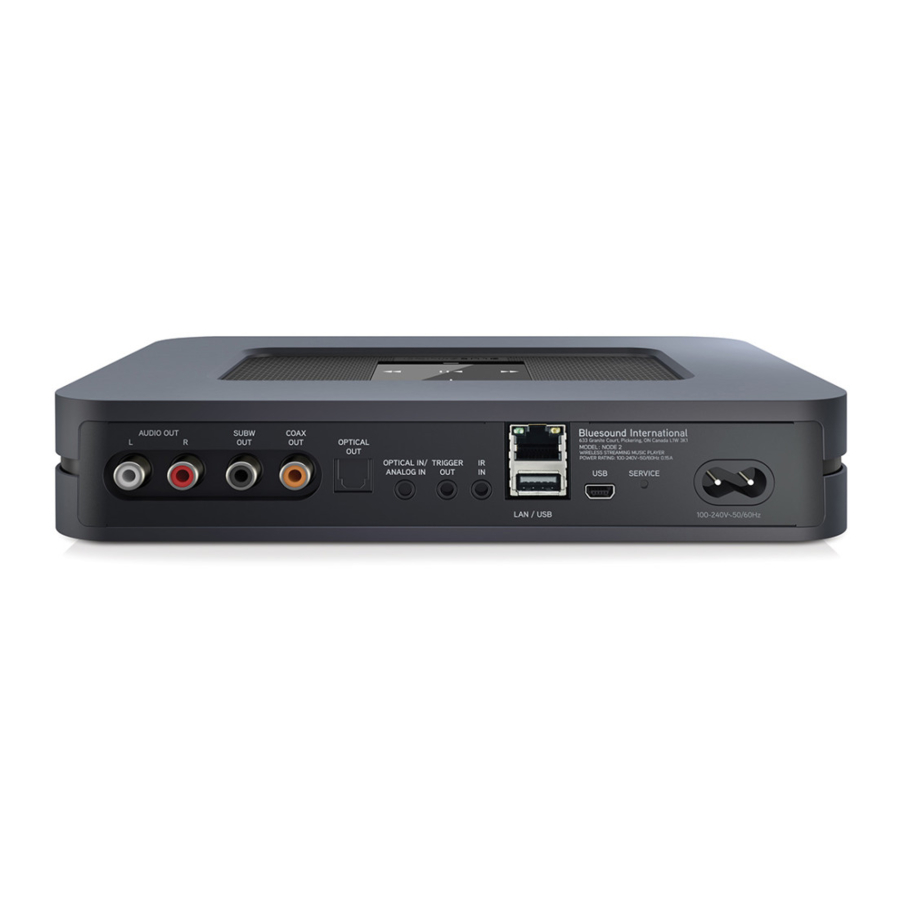

| Entfernen Sie die Schrauben an der Rückwand. |  |
| Nach dem Entfernen des werkseitigen Netzteils und der Versteifungsplatte, achten Sie auf den Haltestift. Setzen Sie die neue Schnittstelle so ein, dass der angezeigte Stift in das Halte-Loch im Modul passt. |  |
| Schrauben Sie das Modul fest, installieren Sie bitte auch die Versteifungsplatte, wie auf dem Bild gezeigt. |  |
| Verbinden Sie den großen JST-Stecker mit der Buchse auf der Hauptplatine. Verdrehen Sie den Kabelbaum leicht, wobei Sie darauf achten müssen, die Kabel nicht aus dem Stecker zu ziehen. |  |
| Montieren Sie die Rückwand - schrauben Sie die schwarze Schraube in das markierte Loch. |  |
| Schließen Sie das Gehäuse, indem Sie zuerst die angegebenen Riegel einhaken. Wenn dies nicht gelingt, wenden Sie etwas Kraft an. |  |
| Schrauben Sie die schwarzen Schrauben wieder fest. |  |
| Installieren Sie die Abdeckung der Rückwand. |  |
| Nach der Installation sollten übrig bleiben: das werkseitige Netzteil und zwei silberne Schrauben. Sollten die Komponenten abweichen, überprüfen Sie die korrekte Montage. |  |
Zusätzliche Informationen
Messung und Regelung
Die vom Modul benötigte Stromversorgung sollte zwischen 5 und 5,1 V liegen. Das Modul verfügt über Spannungsmesspunkte – beschrieben als: VCC und GND. Sie dienen zur Spannungsmessung unter Last. Sie können die Feinabstimmung der Stromversorgung erleichtern (falls das Netzteil eine solche Möglichkeit bietet).
Buchsenpolarität:
Technische Daten
- Versorgungsspannung: 5V DC
- Stromstärke der Stromversorgung: min 2A
- Integrierte 3A Sicherung
- Kurzschluss- und Überlastschutz: ≥ 6V
- Verpolungsschutz
- LEDs zur Anzeige des Modulbetriebs (obere: Steuerspannung, untere: Hauptspannung)
Das Bauteil "U2" ist eine Sicherung. Es ist Teil der Sicherheitsfunktionen und ein austauschbares Bauteil (Ersatzteil der Anleitung beigefügt). Das Auslösen der Sicherung ist beabsichtigt, um das Gerät zu schützen, und ihr Austausch wird nicht von der Garantie abgedeckt. Sie kann aufgrund falscher Versorgungsspannung oder fehlerhaften Anschlusses auslösen.
Bei Bedarf kann ein Ersatz mit folgenden Parametern verwendet werden:
- Betriebsart: flinke Sicherung
- Gehäuse SMD - 1206
- Spannung 32V, maximal zulässig 63V
- Sicherungsstrom 3A
- Maximal zulässiger Widerstand: 30 mOhm (0,03 Ohm)
- Maximal zulässiger Spannungsabfall: 90 mV (0,09 V) bei 3A Strom
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Montageanleitung für die Leiterplatten-Schnittstelle für Bluesound Node 2/2i herunterladen
