Maelekezo ya kusanyiko la kiolesura cha PCB kwa Bluesound Node 2/2i
Kusanyiko

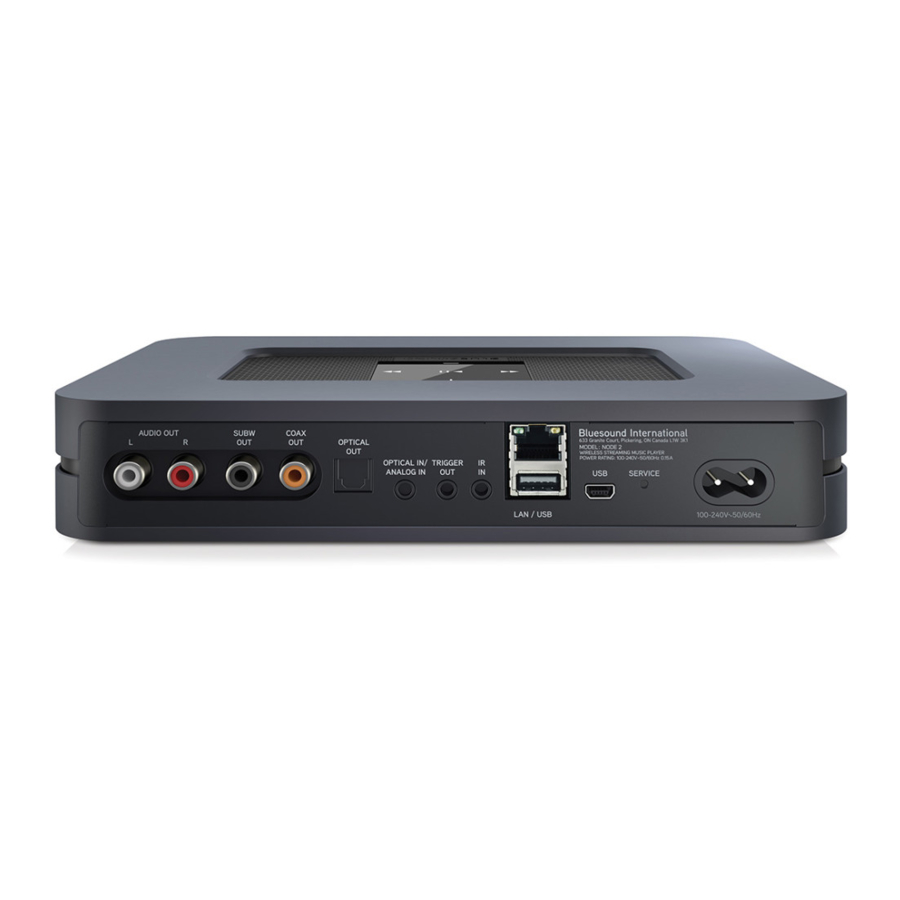

| Ondoa kifuniko cha nyuma kwa kukivuta kwenye sehemu zilizoonyeshwa. |  |
| Ondoa skrubu mbili za juu zilizoonyeshwa. |  |
| Inua sehemu ya juu ya nyumba kwa kuinamisha kutoka nyuma ya kifaa tu, hadi usikie "mbonyeo" kubwa. Kisha inua juu, ukiwa mwangalifu usivunje tepi na nyaya. |  |
| Weka kipochi cha juu kwa uangalifu karibu nacho. Usikatishe nyaya, soketi zimelindwa na gundi. |  |
| Ondoa soketi ndogo na kubwa. Unaweza kutumia koleo ndefu kwa hili. |  |
| Ondoa skrubu zilizoonyeshwa na mishale. |  |
| Ondoa skrubu kwenye paneli ya nyuma. |  |
| Baada ya kuondoa usambazaji wa umeme wa kiwandani na sahani ya kukaza, angalia pini ya kubakiza. Ingiza kiolesura kipya ili pini iliyoonyeshwa iingie kwenye shimo la kubakiza kwenye moduli. |  |
| Skrubu moduli, pia tafadhali sakinisha sahani ya kukaza kama inavyoonyeshwa kwenye picha. |  |
| Unganisha kiunganishi kikubwa cha JST kwenye soketi kwenye ubao mama. Zungusha waya kidogo, ukiwa mwangalifu usizivute kutoka kwenye plagi. |  |
| Panda paneli ya nyuma - skrubu skrubu nyeusi kwenye shimo lililoonyeshwa. |  |
| Funga nyumba kwa kwanza kunasa lachi zilizoonyeshwa. Ikiwa huwezi kufanya hivyo, tumia nguvu kidogo. |  |
| Rudisha skrubu nyeusi mahali pake. |  |
| Sakinisha kifuniko cha paneli ya nyuma. |  |
| Baada ya usakinishaji inapaswa kubaki: usambazaji wa umeme wa kiwandani na skrubu mbili za fedha. Ikiwa vipengele vinatofautiana, angalia kusanyiko sahihi. |  |
Taarifa za ziada
Upimaji na udhibiti
Usambazaji wa umeme unaohitajika na moduli unapaswa kuwa kati ya 5 na 5.1V. Moduli ina sehemu za kupimia voltage - zilizoelezewa: VCC na GND. Zinatumiwa kupima voltage chini ya mzigo. Zinaweza kuwezesha marekebisho mazuri ya usambazaji wa umeme (ikiwa usambazaji wa umeme una uwezekano kama huo).
Ubaguzi wa soketi:
Vipimo
- Voltage ya usambazaji: 5V DC
- Mkondo wa usambazaji wa umeme: min 2A
- Fuse iliyojengwa ndani ya 3A
- Ulinzi wa mzunguko mfupi na upakiaji mwingi: ≥ 6V
- Ulinzi wa polarity ya nyuma
- LED zinazoonyesha uendeshaji wa moduli (juu: voltage ya udhibiti, chini: voltage kuu)
Sehemu ya "U2" ni fuse. Ni sehemu ya vipengele vya usalama na ni sehemu inayoweza kubadilishwa (sehemu ya ziada iliyoambatishwa kwenye mwongozo). Kulipua fuse ni kwa makusudi kulinda kifaa na uingizwaji wake haujafunikwa na udhamini. Inaweza kutenda kwa sababu ya voltage isiyo sahihi ya usambazaji wa umeme au uunganisho.
Ikiwa ni lazima, uingizwaji na vigezo vifuatavyo unaweza kutumika:
- Aina ya uendeshaji: fuse inayofanya kazi haraka
- Nyumba SMD - 1206
- Voltage 32V, kiwango cha juu kinachoruhusiwa 63V
- Mkondo wa fuse 3A
- Upinzani wa juu unaoruhusiwa: 30 mOhm (0.03 Ohm)
- Kiwango cha juu cha kushuka kwa voltage kinachoruhusiwa: 90 mV (0.09 V) kwa mkondo wa 3A
Pakua mwongozo
Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.
Pakua Maelekezo ya kusanyiko la kiolesura cha PCB kwa Bluesound Node 2/2i
