Navodila za sestavljanje vmesnika PCB za Bluesound Node 2/2i
Sestavljanje

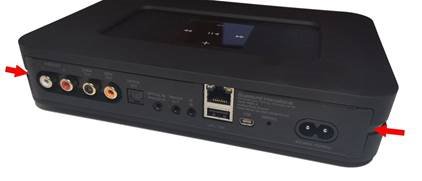

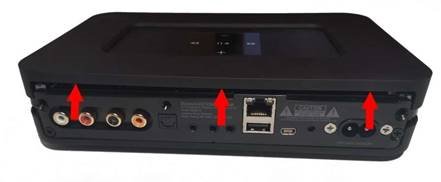

| Odstranite zadnji pokrov tako, da ga povlečete na označenih mestih. |  |

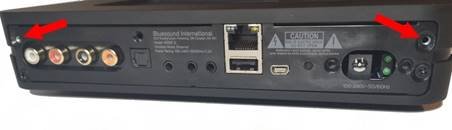

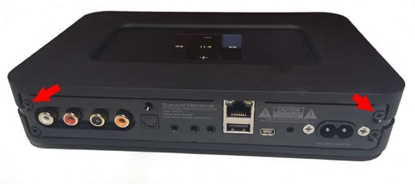

| Odstranite zgornja dva označena vijaka. |  |

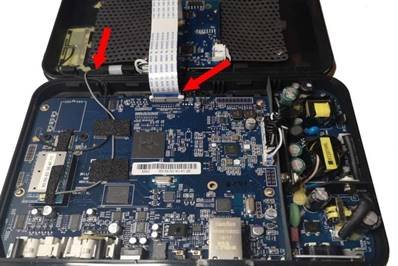

| Dvignite zgornji del ohišja tako, da ga nagnete samo od zadaj naprave, dokler ne zaslišite glasne "klike" (klinkov). Nato ga dvignite navzgor, pri tem pa pazite, da ne pretrgate trakov in kablov. |  |
| Pazljivo položite zgornje ohišje poleg. Ne odklapljajte kablov, vtičnice so zavarovane z lepilom. |  |

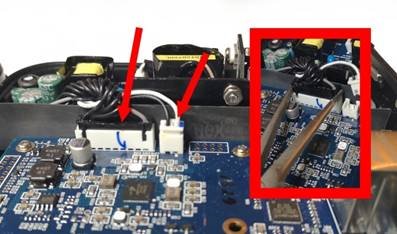

| Odklopite majhno in veliko vtičnico. Za to lahko uporabite daljše klešče. |  |

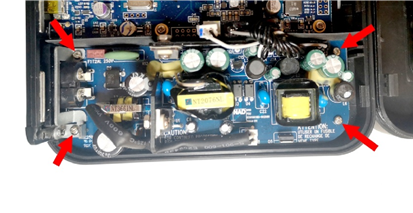

| Odstranite vijake, označene s puščicami. |  |

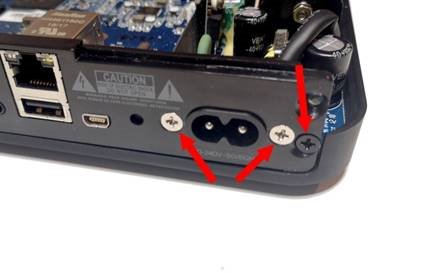

| Odstranite vijake na zadnji plošči. |  |
| Po odstranitvi tovarniškega napajalnika in ojačitvene plošče si oglejte zadrževalni zatič. Vstavite nov vmesnik tako, da gre označeni zatič v zadrževalno luknjo v modulu. |  |

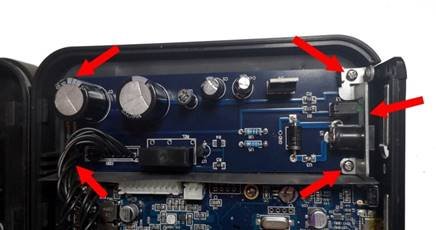

| Privijte modul, namestite tudi ojačitveno ploščo, kot je prikazano na sliki. |  |

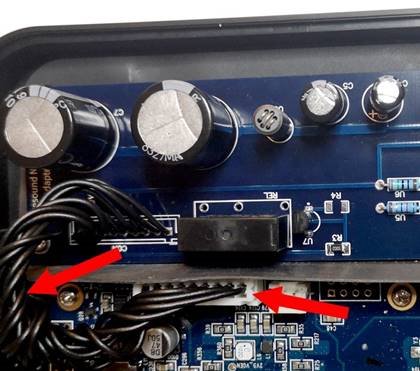

| Priključite velik priključek JST na vtičnico na matični plošči. Rahlo zasukajte kabelski snop, pri tem pa pazite, da jih ne izvlečete iz vtiča. |  |

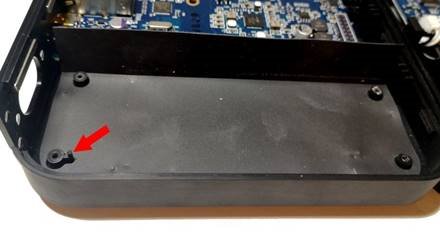

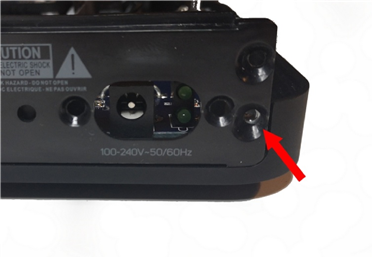

| Namestite zadnjo ploščo - privijte črn vijak v označeno luknjo. |  |

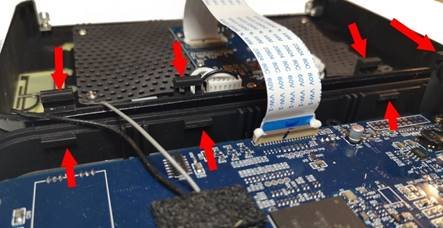

| Zaprite ohišje tako, da najprej zataknete označene zapahe. Če vam ne uspe, uporabite malo sile. |  |
| Privijte črne vijake nazaj na svoje mesto. |  |

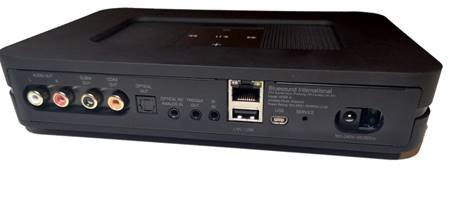

| Namestite pokrov zadnje plošče. |  |

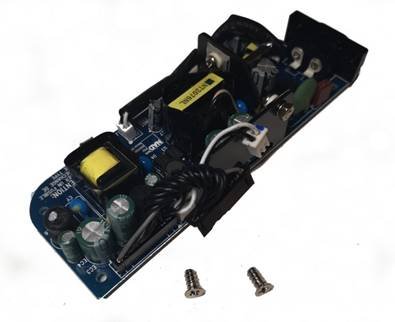

| Po namestitvi naj ostanejo: tovarniški napajalnik in dva srebrna vijaka. Če se komponente razlikujejo, preverite pravilno sestavo. |  |
Dodatne informacije
Merjenje in regulacija
Napajanje, ki ga zahteva modul, mora biti med 5 in 5,1 V. Modul ima merilne točke napetosti - opisane: VCC in GND. Uporabljajo se za merjenje napetosti pod obremenitvijo. Lahko olajšajo fino nastavitev napajanja (če ima napajalnik takšno možnost).
Polarizacija vtičnice:
Specifikacije
- Napajalna napetost: 5V DC
- Napajalni tok: min 2A
- Vgrajena varovalka 3A
- Zaščita pred kratkim stikom in preobremenitvijo: ≥ 6V
- Zaščita pred obratno polariteto
- LED diode, ki označujejo delovanje modula (zgornja: krmilna napetost, spodnja: glavna napetost)
Del "U2" je varovalka. Je del varnostnih funkcij in je zamenljiv del (rezervni del, priložen priročniku). Izpihovanje varovalke je namerno za zaščito naprave in njena zamenjava ni zajeta v garanciji. Lahko deluje zaradi nepravilne napajalne napetosti ali povezave.
Po potrebi se lahko uporabi zamenjava z naslednjimi parametri:
- Vrsta delovanja: hitro delujoča varovalka
- Ohišje SMD - 1206
- Napetost 32V, največja dovoljena 63V
- Tok varovalke 3A
- Največja dovoljena upornost: 30 mOhm (0,03 Ohm)
- Največji dovoljeni padec napetosti: 90 mV (0,09 V) pri toku 3A
Prenesi navodilo
Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.
Prenesi Navodila za sestavljanje vmesnika PCB za Bluesound Node 2/2i
