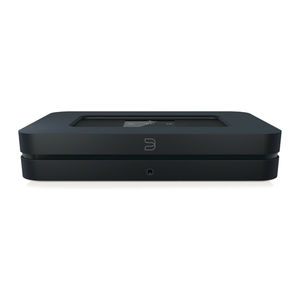

Bluesound Node 2/2i uchun PCB interfeysi yig'ish bo'yicha ko'rsatmalar
Yig'ish
| Orqa qopqoqni ko'rsatilgan joylardan tortib olib tashlang. |  |
| Yuqori ikkita ko'rsatilgan vintni olib tashlang. |  |
| Korpusning yuqori qismini faqat qurilmaning orqa tomonidan og'dirib ko'taring, toki siz baland "klik" ("clicks") tovushlarini eshitasiz. Keyin uni yuqoriga ko'taring, lentalar va kabellarni sindirib qo'ymaslik uchun ehtiyot bo'ling. |  |
| Yuqori qopqoqni ehtiyotkorlik bilan yoniga qo'ying. Kabellarni uzmang, rozetkalar yopishtiruvchi bilan mahkamlangan. |  |
| Kichik va katta rozetkani uzing. Buning uchun uzunroq qisqichlardan foydalanishingiz mumkin. |  |
| O'qlar bilan ko'rsatilgan vintlarni olib tashlang. |  |
| Orqa paneldagi vintlarni olib tashlang. |  |
| Zavod quvvat manbai va qotiruvchi plastinkani olib tashlaganingizdan so'ng, ushlab turuvchi pinni ko'ring. Yangi interfeysni shunday joylashtiringki, ko'rsatilgan pin modulning ushlab turuvchi teshigiga kirsin. |  |
| Modulni vint bilan mahkamlang, shuningdek, qotiruvchi plastinkani rasmda ko'rsatilgandek o'rnating. |  |
| Katta JST ulagichini anakartdagi rozetkaga ulang. Kabel bog'lamini biroz buring, ularni vilkadan tortib olmaslik uchun ehtiyot bo'ling. |  |
| Orqa panelni o'rnating - qora vintni ko'rsatilgan teshikka burang. |  |
| Korpusni yoping, avval ko'rsatilgan mandallarni ilib qo'ying. Agar buni qila olmasangiz, biroz kuch ishlating. |  |
| Qora vintlarni joyiga qaytaring. |  |
| Orqa panel qopqog'ini o'rnating. |  |
| O'rnatishdan so'ng quyidagilar qolishi kerak: zavod quvvat manbai va ikkita kumush vint. Agar komponentlar farq qilsa, to'g'ri yig'ilganligini tekshiring. |  |
Qo'shimcha ma'lumot
O'lchov va tartibga solish
Modulga kerak bo'ladigan quvvat manbai 5 dan 5,1 V gacha bo'lishi kerak. Modulda kuchlanishni o'lchash nuqtalari mavjud - tavsiflangan: VCC va GND. Ular yuk ostida kuchlanishni o'lchash uchun ishlatiladi. Ular quvvat manbaini nozik sozlashni osonlashtirishi mumkin (agar quvvat manbai bunday imkoniyatga ega bo'lsa).
Rozetkaning polarizatsiyasi:
Texnik xususiyatlar
- Ta'minot kuchlanishi: 5V DC
- Quvvat manbai oqimi: min 2A
- O'rnatilgan 3A sigortasi
- Qisqa tutashuv va haddan tashqari yukdan himoya qilish: ≥ 6V
- Teskari polaritdan himoya qilish
- Modulning ishlashini ko'rsatuvchi LEDlar (yuqori: boshqaruv kuchlanishi, pastki: asosiy kuchlanish)
"U2" qismi - bu sigorta. Bu xavfsizlik xususiyatlarining bir qismi bo'lib, almashtiriladigan qismdir (qo'llanmaga biriktirilgan ehtiyot qism). Sigortaning yonishi qurilmani himoya qilish uchun qilingan va uni almashtirish kafolatga kirmaydi. Bu noto'g'ri quvvat manbai kuchlanishi yoki ulanishi tufayli sodir bo'lishi mumkin.
Agar kerak bo'lsa, quyidagi parametrlarga ega bo'lgan almashtirishdan foydalanish mumkin:
- Ishlash turi: tez ta'sir etuvchi sigorta
- Korpus SMD - 1206
- Kuchlanish 32V, maksimal ruxsat etilgan 63V
- Sigorta oqimi 3A
- Maksimal ruxsat etilgan qarshilik: 30 mOhm (0,03 Ohm)
- Maksimal ruxsat etilgan kuchlanish pasayishi: 90 mV (0,09 V) 3A oqimda
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
Bluesound Node 2/2i uchun PCB interfeysi yig'ish bo'yicha ko'rsatmalar ni yuklab olish
