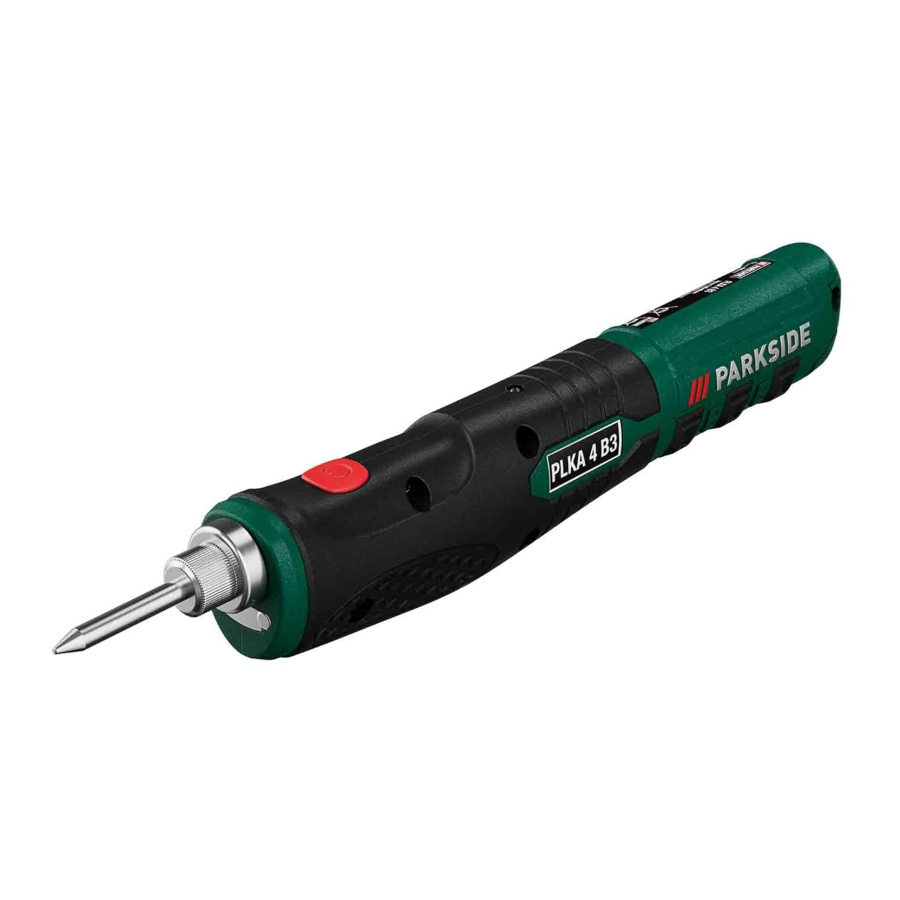

Parkside PLKA 4 B3 - juhtmeta jootekolvi kasutusjuhend

Sihtotstarve

Juhtmeta jootekolb sobib elektroonikakomponentide jootmiseks.

Seade on mõeldud kasutamiseks isetegemise valdkonnas. See ei ole mõeldud äriliseks kasutamiseks. See seade ei sobi äriliseks kasutamiseks. Äriline kasutamine muudab garantii kehtetuks. Mis tahes muu kasutus, mida pole nendes juhistes selgesõnaliselt heaks kiidetud,

võib põhjustada seadme kahjustusi ja kujutada endast tõsist ohtu kasutajale. Üle 16-aastased noorukid võivad seadet kasutada ainult järelevalve all. Operaator või kasutaja vastutab õnnetuste või teiste isikute või nende vara kahjustamise eest. Tootja ei vastuta kahjude eest, mis on põhjustatud ebaõigest kasutamisest või valest käsitsemisest.

Üldkirjeldus

Tarne ulatus

Pakkige seade ettevaatlikult lahti ja kontrollige selle täielikkust. Viige pakend pärast kasutamist taaskasutuskeskusse.

Funktsionaalne kirjeldus

PLKA 4 B3 juhtmeta jootekolb oma ergonoomilise disaini ja lühikese soojenemisajaga (umbes 30 sekundit) sobib suurepäraselt jootmiseks ilma tüütu toitejuhtmeta. Jootetina otsikut saab puhastada jaamas oleva käsnaga.

Juhtnuppude funktsionaalse kirjelduse leiate järgmistest kirjeldustest.

Ülevaade

Jootetina otsik Jootetina otsiku hoidik Tuled Sisse/välja lüliti Indikaatortuli Jaam Käsn

USB laadimiskaabel (USB Typ A kuni USB C) Laadimispistik Jootetina Ø 1,0 mm Jootekolvi laadimispesa (USB-C port)

Tehnilised andmed

Juhtmeta jootekolb PLKA 4 B3
Ohutusklass III

Temperatuur max. 470°C

Kaal 111 g

Aku (Li-Ion)
Nimipinge
U_max 4 V

Mahutavus C 1,5 Ah

Võimsus P 8 W

Elementide arv 1

Laadimisaeg u. 1h*
* Ainult toiteadapteritega JLH100501700G1/ JLH100501700B1.

Toiteadapter JLH100501700B1
Sisendpinge/ Sisend 100-240 V~

Sisend AC sagedus 50-60 Hz

Sisendvõimsus 16 W

Väljundpinge/ Väljund 5.0 V

Laadimisvool 1.7 A

Väljundvõimsus 8,5 W

Keskmine aktiivne kasutegur 79.7 %

Kasutegur madalal koormusel (10%) 79.5 %

Energiatarve nullkoormusel 0,07 W

Ohutusklass II

Kaitsekategooria IPX0

Ohutusteave

Selles jaotises kirjeldatakse seadmega töötamisel kehtivaid põhilisi ohutusnõudeid.

Sümbolid ja ikoonid
Sümbolid seadmel:

Ohutusklass III

Eemaldatav toiteplokk

Sisseehitatud akuga seadmeid ei tohi visata olmejäätmete hulka.

Tootja

UKCA-märgis näitab vastavust asjakohastele Suurbritannia eeskirjadele, mis kehtivad tootele.

Sümbolid toiteadapteril:

Lugege enne kasutamist hoolikalt läbi.

Laadija on mõeldud ainult sisetingimustes kasutamiseks.

Ohutusklass II

Elektriseadmeid ei tohi visata olmejäätmete hulka.

Tootja

UKCA-märgis näitab vastavust asjakohastele Suurbritannia eeskirjadele, mis kehtivad tootele.

Sümbolid kasutusjuhendis:

Hoiatussümbolid koos teabega kahjustuste ja vigastuste vältimise kohta.

Juhendavad sümbolid koos teabega kahjustuste vältimise kohta.

Nõuandesümbol koos teabega seadme parima kasutamise kohta.

Erilised ohutusjuhised

Tuleoht! Kui asetate jootekolbi maha, veenduge, et kuum ots ei puutuks kokku põlevate materjalidega. Ärge jätke seadet järelevalveta, kui see on kuum. Enne hoiule panemist laske sellel maha jahtuda.

Jootekolvi otsa temperatuur ulatub üle 400 °C. Metallosade puudutamine võib põhjustada tõsiseid põletusi.

Seade tuleb alati asetada mittesüttivale pinnale, kui seda ei kasutata. Esineb potentsiaalne tuleoht

• Lülitage seade alati sisse enne, kui see puutub kokku töödeldava materjaliga.
• Jootmisprotsessi ja plastidega töötamisel tekivad tervisele kahjulikud aurud. Tagage hea ventilatsioon või sobiv aurude eemaldamine.
• Kaitske oma silmi kaitseprillidega ja keha sobivate tööriietega joodise pritsmete ja söövitavate aurude eest.
• Seadet ei tohi kunagi kasutada vedelike või plastide soojendamiseks.
• Ärge kunagi jätke seadet sisselülitatuna järelevalveta.
•
  Seda tööriista tuleb vooluvõrku ühendada, kui seda ei kasutata.
• Paluge meie teeninduskeskusel teha kõik tööd, mida nendes juhistes ei ole kirjeldatud. Kasutage ainult originaalosi.
• See seade sisaldab akusid, mida ei saa vahetada.
•
  Aku laadimiseks kasutage ainult ettenähtud eemaldatavat toiteadapterit.
• Kasutage ainult koos toiteplokiga JLH100501700G1 või JLH100501700B1.

AKUTOITEL TÖÖRIISTADE ERILINE OHUTUSJUHEND

1. Laadige akusid ainult siseruumides, sest akulaadija on mõeldud ainult siseruumides kasutamiseks.
2. Elektrilöögi ohu vähendamiseks eemaldage enne laadija puhastamist akulaadija vooluvõrgust.
3. Ärge jätke akut pikaks ajaks tugeva päikesevalguse kätte ja ärge jätke seda küttekehale. Kuumus kahjustab akut ja on plahvatusoht.
4. Enne laadimist laske kuumal akul jahtuda.
5. Ärge avage akut ja vältige aku mehaanilisi kahjustusi. Lühise oht ja eralduda võivad aurud, mis ärritavad hingamisteid. Tagage värske õhk ja ebamugavustunde korral pöörduge arsti poole.
6. Ärge kasutage mittelaetavaid akusid!

AKULAADIJA ÕIGE KÄSITSEMINE

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on piiratud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui neid on juhendatud või neile on antud juhiseid seadme ohutu kasutamise kohta ja nad mõistavad sellega seotud ohte. Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järelevalveta puhastada ja hooldada seadet.
• Kasutage laadijat ainult pistikupesas, millel on rikkevooluseade (RCD), mille nimirikkevool on 30 mA või väiksem.
• Enne iga kasutamist kontrollige laadijat, kaablit ja pistikut ning laske need kvalifitseeritud spetsialistidel parandada ja ainult originaalvaruosadega. Ärge kasutage defektset laadijat ja ärge avage seda ise. See tagab seadme ohutuse säilimise.
• Ühendage laadija ainult maandusega pistikupessa. Veenduge, et vooluvõrgu pinge vastaks laadija andmesildil toodud spetsifikatsioonidele. Elektrilöögi oht.
• Enne aku / elektritööriista / seadme ühenduse sulgemist või avamist ühendage laadija vooluvõrgust lahti.
• Hoidke laadija puhtana ning eemal niiskusest ja vihmast. Ärge kasutage laadijat õues. Mustus ja vee sissepääs suurendavad elektrilöögi ohtu.
• Kasutage laadijat ainult sobivate originaalakudega. Muude akude laadimine võib põhjustada vigastusi ja tuleohtu.
• Vältige laadija mehaanilisi kahjustusi. See võib põhjustada sisemisi lühiseid.
• Ärge kasutage laadijat süttival pinnal (nt paber, tekstiil). Laadimise ajal tekkiva kuumenemise tõttu on tuleoht.
• Aku on tarnimisel ainult osaliselt eelnevalt laetud ja see tuleb enne esimest kasutamist täielikult täis laadida. Esimesel laadimisel on soovitatav akut laadida umbes 1 tund. Sisestage jootekolb alusesse ja ühendage laadija vooluvõrku.
• Eemaldage vooluvõrgust pistik, kui aku on täielikult laetud, ja ühendage laadija seadmest lahti. Laadimisaeg on umbes 1 tund. Seda laadimisaega on võimalik saavutada ainult toiteallika abil.
• Ärge kasutage laadijat mittelaetavate akude laadimiseks. Seade võib kahjustuda.
• Ärge ühendage kahjustatud juhet toiteallikaga. Ärge puudutage kahjustatud kaablit enne, kui see on toiteallikast lahti ühendatud, sest võite kokku puutuda pingestatud osadega.

Laadimisprotsess

Ärge jätke akut äärmuslikesse tingimustesse, nagu kuumus ja löögid. Elektrolüüdilahuse lekkimisest on vigastuste oht! Kokkupuute korral loputage vee või neutraliseerijaga. Kui lahus on sattunud silma vms, pöörduge arsti poole.

Akut tohib laadida ainult kuivas kohas.

Seadet ei saa laadimise ajal kasutada.

• Seadet tohib toita ainult SELV-iga (Safety Extra Low Voltage), nagu on näidatud seadme etiketil.
• Enne esmakordset kasutamist laadige seadmesse paigaldatud aku.
• Seadmesse integreeritud liitiumioonaku ohutuks laadimiseks kasutage ainult toiteadapterit JLH100501700G1/ JLH100501700B1, mida saate osta meie veebipoest.
• Laadige akut, kui soojusvõimsus väheneb.
• Järgige alati uusimat ohutusteavet, samuti keskkonnakaitsega seotud eeskirju ja teavet.
• Garantii ei kata kahjustusi, mis on põhjustatud ebaõigest käsitsemisest.

1. Ühendage USB-laadimiskaabel (8) toiteadapteriga.
2. Ühendage laadimispistik (9) seadme laadimispessa (11).
3. Sisestage toiteadapter pistikupessa. Indikaatorlamp (5) süttib:
   punane: seade laeb
   roheline: laadimisprotsess on lõppenud. Soovitatav laadimisaeg on 1 tund.
4. Pärast laadimist eemaldage esmalt toiteadapter pistikupesast. Seejärel eemaldage laadimispistik (9) laadimispesast (11).

Esmane kasutamine

Enne esmast kasutamist tuleb paigaldada jootekolvi otsik (1).

Jootekolvi otsiku paigaldamine/vahetamine

Veenduge, et jootekolb on välja lülitatud ja külm.

Hoidke jootekolbi kindlalt kinni ja keerake lahti juba sisestatud jootekolvi otsik, kui see on olemas. Nüüd keerake uus jootekolvi otsik (1) hoidikusse (2).

Sisse- ja väljalülitamine

Veenduge, et vooluvõrgu pinge vastab andmesildil toodud andmetele.

Ettevaatust, põletusoht! Ärge puudutage kuuma jootekolvi otsikut ( 1).

Enne töö alustamist niisutage jaamas (6) olev käsn (7).

Töö alustamisel:

1. Hoidke sisse/välja lülitit (4) umbes 4 sekundit all.
2. Hoidke jootekolbi käes nagu pliiatsit ().


LED-töötuli (3) süttib töö ajal.

Väljalülitamine:

1. Vajutage lühidalt sisse/välja lülitit (4).
2. Veenduge, et kuum jootekolvi otsik (1) ei puutuks millegagi kokku, kuni see on jahtunud.

Jootekolbi saab jahtumiseks või hoiustamiseks jaama (6) sisestada.

Kasutamine

Tööjuhised

• Enne töö alustamist niisutage käsn (7), et saaksite jootekolvi otsikut (1) kasutamise ajal ja pärast seda tupsutada.
• Täiusliku jootepunkti saamiseks peab jootepunkt olema täiesti puhas ja rasvavaba.
• Enne esmast kasutamist tuleb jootekolvi otsik tinaga katta, st katta jootetina. Ainult hea tinakiht tagab täiusliku jootmise ja soojusülekande.
• Veenduge, et jootekolvi otsik on alati puhas ning katlakivist ja liigsest jootetina vaba. Puhastage jootekolvi otsikut regulaarselt niiske käsnaga. Ärge kunagi kasutage selleks viili.
• Enne jootmist looge võimalusel mehaaniline ühendus metallide vahel, mida tuleb omavahel ühendada. Näiteks keerake juhtmed kokku, et need ei libiseks. Nii saate stabiilsed jootepunktid ja väldite liigsest jootmisest tingitud kuumakahjustusi.
• Kahe metalli jootmiseks hoidke jootekolvi otsikut ühenduskohal ja lisage lühidalt jootetina. Jootetina sulab ja voolab jootepunkti. Kui tina on levinud, eemaldage jootekolb ja laske jootepunktil vibratsioonideta jahtuda. Ärge kunagi kuumutage jootetina otse ja ärge kasutage liiga palju jootetina.
• Elektrooniliste komponentide puhul ei tohi joodetavaid osi liiga palju kuumutada, et vältida kahjustusi.
• Asetage jootekolb jahtumiseks kuumakindlale pinnale või sisestage see jaama.

Puhastamine/hooldus

Paluge meie teeninduskeskusel teha kõik tööd, mida nendes juhistes ei ole kirjeldatud. Kasutage ainult originaalosi.

Enne seadmega töötamist veenduge, et seade on välja lülitatud. Põletuste ja elektrilöögi oht.

Regulaarselt tuleks teha järgmisi puhastus- ja hooldustöid. See tagab pika ja usaldusväärse kasutusea.

Puhastamine

Ärge pritsige seadet veega ja ärge kastke seda vette. Elektrilöögi oht!

Ärge kasutage puhastusvahendeid ega lahusteid. Vastasel juhul võite seadet korvamatult kahjustada.

• Pühkige sooja jootekolvi otsikut (1) pärast või kasutamise ajal niisutatud käsnaga (7).
• Pühkige sooja jootekolvi otsikut ( 1) pärast kasutamist niiske käsnaga.
• Ärge kunagi kraapige ega viilige jootekolvi otsikult kõvade esemetega jootetina jääke, kuna see kahjustab jootekolvi otsikut!

Üldine hooldus

Enne iga kasutamist kontrollige seadet ilmnenud defektide, näiteks lahtiste, kulunud või kahjustatud osade suhtes. Vajadusel vahetage need välja.

Hoiustamine

• Puhastage seadmed enne hoiule panemist.
• Enne hoiule panemist laske seadmel täielikult jahtuda.
• Hoiustage seadet kuivas, külmavabas ja tolmu eest kaitstud kohas, lastele kättesaamatus kohas.

Jäätmekäitlus ja keskkonnakaitse

Olge keskkonnasõbralik. Viige tööriist, tarvikud ja pakend pärast nende kasutamist taaskasutuskeskusesse.

Elektriseadmeid ei tohi visata olmejäätmete hulka.

Ärge visake sisseehitatud akuga seadmeid olmejäätmete hulka, tulle (plahvatusoht) ega vette. Kahjustatud akud võivad kahjustada keskkonda ja teie tervist, kui eraldub mürgiseid aure või vedelikke. Kõrvaldage seade tühja akuga. Ärge avage seadet ega akut.

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta tuleb kasutatud elektriseadmed koguda kõrvaldamiseks eraldi ja ringlusse võtta keskkonnasõbralikul viisil.

Sõltuvalt siseriiklikus õiguses rakendamisest võivad teil olla järgmised võimalused:

• Tagastamine poodi,
• Tagastamine ametlikku kogumispunkti. Lisateabe saamiseks võtke ühendust kohaliku jäätmekäitlusettevõtte või meie teeninduskeskusega.
• Tagastamine tootjale/levitajale. Kõrvaldame kõik defektsed seadmed, mille meile tasuta saadate.

See ei mõjuta vanade seadmetega kaasas olevaid tarvikuid ega tööriistu, millel pole elektrilisi komponente.

Varuosad/tarvikud

Varuosi ja tarvikuid saab osta aadressilt www.grizzlytools.shop

Kui teil on tellimisega probleeme, kasutage kontaktivormi. Kui teil on muid küsimusi, võtke ühendust "Service-Centeriga" (teeninduskeskusega).

Kirjeldus	Tellimuse nr.
Jootekolvi otsik	91099427
EL-i toiteadapter + USB-kaabel	80001038
Ühendkuningriigi toiteadapter + USB-kaabel	80001039
Jootetina Ø 1,0 mm + Ø 1,5 mm	91099428

Veaotsing

Probleem	Võimalik põhjus	Parandusmeetmed
Jootekolvi otsik (1) ei kuumene	Aku on tühi	Laadige akut
	USB-laadimiskaabel (8) või toiteadapter on defektne	Remont teeninduskeskuses
Indikaatorlamp (5) vilgub	Jootekolvi otsik (1) on lahti	Pingutage külma jootekolvi otsikut (1) seade väljalülitatult käsitsi
Temperatuur jootekolvi otsikul (1) on liiga madal	Jootekolvi otsik (1) on lahti	Pingutage külma jootekolvi otsikut (1) seade väljalülitatult käsitsi
