Parkside PLKA 4 B3 - Handleiding voor draadloze soldeerbout

Beoogd gebruik

De draadloze soldeerbout is geschikt voor het solderen van elektronische componenten.

De apparatuur is bedoeld voor gebruik op het gebied van doe-het-zelven. Het is niet ontworpen voor commercieel gebruik. Deze apparatuur is niet geschikt voor commercieel gebruik. Commercieel gebruik maakt de garantie ongeldig. Elk ander gebruik dat niet uitdrukkelijk is goedgekeurd

in deze instructies kan leiden tot schade aan de apparatuur en een ernstig gevaar vormen voor de gebruiker. Adolescenten ouder dan 16 jaar mogen het apparaat alleen onder toezicht gebruiken. De bediener of gebruiker is verantwoordelijk voor ongevallen of schade aan andere personen of hun eigendommen. De fabrikant is niet aansprakelijk voor schade die wordt veroorzaakt door oneigenlijk gebruik of onjuiste bediening.

Algemene beschrijving

Omvang van de levering

Pak het apparaat voorzichtig uit en controleer of het compleet is. Breng de verpakking terug naar een recyclingcentrum wanneer u klaar bent met de verpakking.

• Draadloze soldeerbout
• Soldeerpunt
• Soldeer, Ø 1,0 mm
• USB-C-oplaadkabel
• Station
• Spons
• Instructiehandleiding

Functionele beschrijving

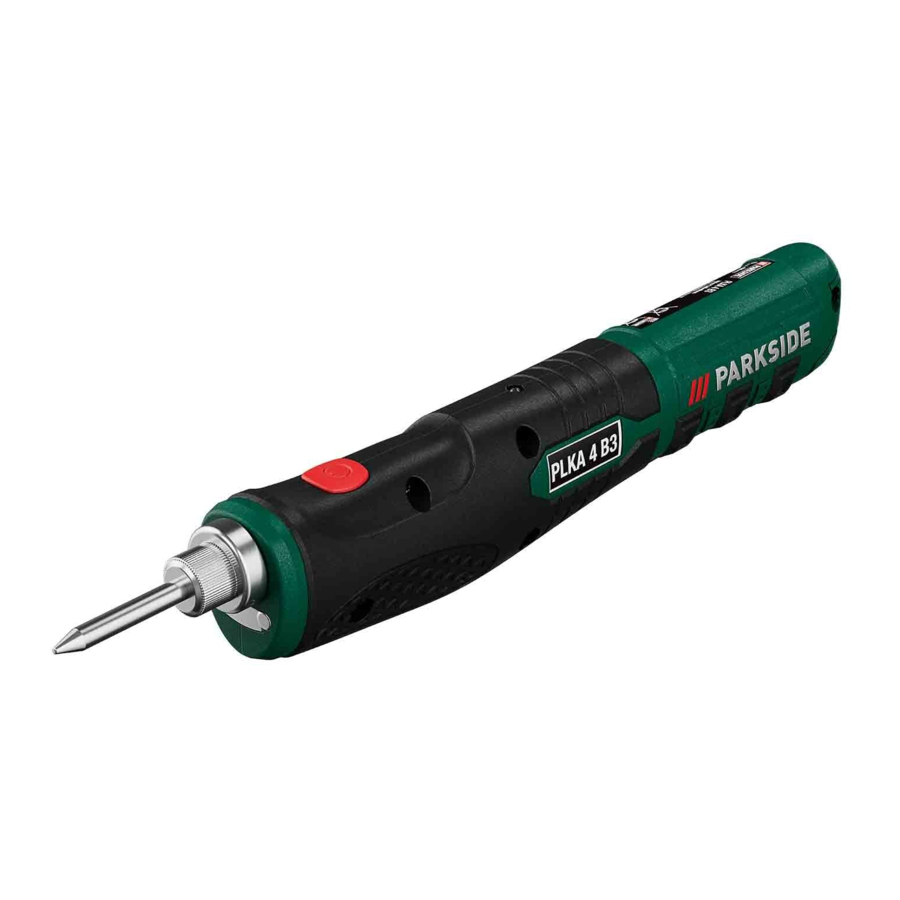

De PLKA 4 B3 draadloze soldeerbout met zijn ergonomische ontwerp en korte opwarmfase (ca. 30 seconden) is zeer geschikt om te solderen zonder een vervelend snoer. De soldeerpunt kan worden gereinigd met behulp van de spons op het station.

Raadpleeg de volgende beschrijvingen voor een functionele beschrijving van de bedieningselementen.

Overzicht

Soldeerpunt Soldeerpunt houder Lampjes Aan/uit-schakelaar Indicatielampje Station Spons

USB-oplaadkabel (USB Type A naar USB C) Oplaadstekker Soldeer Ø 1,0 mm Oplaadcontact van de soldeerbout (USB-C-poort)

Technische specificaties

Draadloze soldeerbout PLKA 4 B3
Veiligheidsklasse III

Temperatuur max. 470°C

Gewicht 111 g

Batterij (Li-Ion)
Nominale spanning
U_max 4 V

Capaciteit C 1,5 Ah

Vermogen P 8 W

Aantal cellen 1

Oplaadtijd ca. 1 uur*
* Alleen met stroomadapters JLH100501700G1/ JLH100501700B1.

Stroomadapter JLH100501700B1
Opgenomen spanning/ Ingang 100-240 V~

Ingang AC-frequentie 50-60 Hz

Vermogensopname 16 W

Spanningsuitgang/ Uitgang 5.0 V

Laadstroom 1.7 A

Uitgangsvermogen 8,5 W

Gemiddelde actieve efficiëntie 79.7 %

Efficiëntie bij lage belasting (10%) 79.5 %

Stroomverbruik bij nullast 0,07 W

Veiligheidsklasse II

Beschermingscategorie IPX0

Veiligheidsinformatie

Dit hoofdstuk beschrijft de basisveiligheidsregels bij het werken met het apparaat.

Symbolen en pictogrammen
Symbolen op het apparaat:

Veiligheidsklasse III

Verwijderbare voedingseenheid

Deponeer apparaten met een ingebouwde batterij niet bij het huishoudelijk afval.

Producent

UKCA-markering geeft aan dat het product voldoet aan de relevante Britse regelgeving.

Symbolen op de voedingsadapter:

Lees zorgvuldig voor gebruik.

De oplader is alleen voor gebruik binnenshuis.

Veiligheidsklasse II

Elektrische apparaten mogen niet met het huishoudelijk afval worden afgevoerd.

Producent

UKCA-markering geeft aan dat het product voldoet aan de relevante Britse regelgeving.

Symbolen in de handleiding:

Waarschuwingssymbolen met informatie over schade- en letselpreventie.

Instructiesymbolen met informatie over het voorkomen van schade.

Advies symbool met informatie over hoe het apparaat het beste kan worden gebruikt.

Speciale veiligheidsinstructies

Brandgevaar! Zorg er bij het neerleggen van de soldeerbout voor dat de hete punt niet in contact komt met brandbare materialen. Laat het apparaat niet onbeheerd achter als het heet is. Laat het afkoelen voordat u het opbergt.

De soldeerpunt bereikt temperaturen van meer dan 400°C. Het aanraken van de metalen onderdelen kan ernstige brandwonden veroorzaken.

Het apparaat moet altijd op een niet-brandbaar oppervlak worden geplaatst wanneer het niet in gebruik is. Er is een potentieel brandgevaar

• Schakel het apparaat altijd in voordat het in contact komt met het te bewerken materiaal.
• Tijdens het solderen en bij het bewerken van kunststoffen komen dampen vrij die schadelijk zijn voor de gezondheid. Zorg voor goede ventilatie of een geschikte dampafvoer.
• Bescherm uw ogen met een veiligheidsbril en uw lichaam met geschikte werkkleding tegen spetters soldeer en bijtende dampen.
• Het apparaat mag nooit worden gebruikt voor het verwarmen van vloeistoffen of kunststoffen.
• Laat het apparaat nooit onbeheerd achter wanneer het is ingeschakeld.
•
  Dit gereedschap moet op het station worden aangesloten wanneer het niet in gebruik is.
• Vraag ons servicecentrum om werkzaamheden uit te voeren die niet in deze instructies worden beschreven. Gebruik alleen originele onderdelen.
• Dit apparaat bevat batterijen die niet kunnen worden vervangen.
•
  Gebruik alleen de voorgeschreven verwijderbare voedingsadapter om de batterij op te laden.
• Alleen gebruiken met voedingseenheid JLH100501700G1 of JLH100501700B1.

SPECIALE VEILIGHEIDSINSTRUCTIES VOOR ACCUGEREEDSCHAP

1. Laad de batterijen alleen binnenshuis op, omdat de batterijlader alleen is ontworpen voor gebruik binnenshuis.
2. Om het risico op elektrische schokken te verminderen, trekt u de stekker van de batterijlader uit het stopcontact voordat u de oplader reinigt.
3. Stel de batterij niet langdurig bloot aan fel zonlicht en laat hem niet op een verwarming liggen. Hitte beschadigt de batterij en er is kans op explosie.
4. Laat een hete batterij afkoelen voordat u deze oplaadt.
5. Open de batterij niet en vermijd mechanische schade aan de batterij. Kans op kortsluiting en er kunnen dampen vrijkomen die de luchtwegen irriteren. Zorg voor frisse lucht en zoek medische hulp in geval van ongemak.
6. Gebruik geen niet-oplaadbare batterijen!

CORRECTE OMGAAN MET DE BATTERIJLADER

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Gebruik de oplader alleen op een stopcontact met een aardlekschakelaar (RCD) met een nominale lekstroom van 30 mA of minder.
• Controleer voor elk gebruik de oplader, kabel en stekker en laat ze repareren door gekwalificeerde professionals en alleen met originele onderdelen. Gebruik geen defecte oplader en open hem niet zelf. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.
• Sluit de oplader alleen aan op een stopcontact met aarde. Zorg ervoor dat de netspanning overeenkomt met de specificaties op het typeplaatje van de oplader. Risico op elektrische schokken.
• Koppel de oplader los van het stopcontact voordat u de verbinding met de batterij/het elektrische gereedschap/apparaat sluit of opent.
• Houd de oplader schoon en uit de buurt van vocht en regen. Gebruik de oplader niet buitenshuis. Vuil en binnendringend water verhogen het risico op elektrische schokken.
• Gebruik de oplader alleen met de juiste originele batterijen. Het opladen van andere batterijen kan leiden tot letsel en brandgevaar.
• Vermijd mechanische schade aan de oplader. Dit kan leiden tot interne kortsluiting.
• Gebruik de oplader niet op een brandbaar oppervlak (bijv. papier, textiel). Brandgevaar door verhitting tijdens het opladen.
• De batterij is bij levering slechts gedeeltelijk voorgeladen en moet volledig worden opgeladen voordat deze voor de eerste keer wordt gebruikt. Voor de eerste keer opladen wordt aanbevolen om de batterij ongeveer 1 uur op te laden. Plaats de soldeerbout in de basis en sluit de oplader aan op het stopcontact.
• Verwijder de stekker uit het stopcontact wanneer de batterij volledig is opgeladen en koppel de oplader los van het apparaat. De oplaadtijd is ongeveer 1 uur. Deze oplaadtijd wordt alleen bereikt met behulp van de voeding.
• Gebruik de oplader niet om niet-oplaadbare batterijen op te laden. Het apparaat kan beschadigd raken.
• Sluit geen beschadigd snoer aan op de voeding. Raak een beschadigde kabel niet aan voordat deze is losgekoppeld van de voeding, omdat u in contact kunt komen met actieve onderdelen.

Oplaadproces

Stel de batterij niet bloot aan extreme omstandigheden zoals hitte en schokken. Er is kans op letsel door lekkende elektrolytoplossing! Spoel in geval van contact met water of neutralisator. Raadpleeg een arts als de oplossing in contact is gekomen met de ogen enz.

De batterij mag alleen in droge ruimtes worden opgeladen.

Het apparaat kan niet worden gebruikt tijdens het opladen.

• Het apparaat mag alleen worden gevoed met SELV (Safety Extra Low Voltage) zoals aangegeven op het etiket op het apparaat.
• Laad de in het apparaat geïnstalleerde batterij op voordat u het voor de eerste keer gebruikt.
• Om de in het apparaat geïntegreerde Li-ion batterij veilig op te laden, gebruikt u alleen voedingsadapter JLH100501700G1/ JLH100501700B1, die u in onze online shop kunt kopen.
• Laad de batterij op wanneer de warmteafgifte afneemt.
• Volg altijd de meest recente veiligheidsinformatie, evenals de voorschriften en informatie met betrekking tot milieubescherming.
• Defecten als gevolg van ondeskundig gebruik vallen niet onder de garantie.

1. Sluit de USB-oplaadkabel (8) aan op de voedingsadapter.
2. Sluit de oplaadstekker (9) aan op de oplaadcontactdoos (11) op het apparaat.
3. Steek de voedingsadapter in een stopcontact. Het indicatielampje (5) gaat branden:
   rood: Het apparaat wordt opgeladen
   groen: Het oplaadproces is voltooid. De aanbevolen oplaadtijd is 1 uur.
4. Verwijder na het opladen eerst de voedingsadapter uit het stopcontact. Verwijder vervolgens de oplaadstekker (9) uit de oplaadcontactdoos (11).

Eerste gebruik

De soldeerpunt (1) moet voor het eerste gebruik worden gemonteerd.

De soldeerpunt installeren/vervangen

Zorg ervoor dat de soldeerbout is uitgeschakeld en koud is.

Houd de soldeerbout stevig vast en draai de soldeerpunt los die er al in zit, indien aanwezig. Schroef nu de nieuwe soldeerpunt (1) in de houder (2).

In- en uitschakelen

Zorg ervoor dat de netspanning overeenkomt met de gegevens op het typeplaatje.

Voorzichtig, gevaar voor brandwonden! Raak de hete soldeerpunt niet aan ( 1).

Maak voor aanvang van de werkzaamheden het sponsje (7) nat in het station (6).

Bij aanvang van de werkzaamheden:

1. Houd de aan/uit-schakelaar (On/Off switch) (4) ca. 4 seconden ingedrukt.
2. Houd de soldeerbout in uw hand als een pen ().


De LED-werklamp (LED work light) (3) gaat branden tijdens bedrijf.

Uitschakelen:

1. Druk kort op de aan/uit-schakelaar (On/Off switch) (4).
2. Zorg ervoor dat de hete soldeerpunt (1) niets raakt totdat deze is afgekoeld.

U kunt de soldeerbout in het station (6) plaatsen om hem te laten afkoelen of voor opslag.

Gebruik

Werkinstructies

• Maak voor aanvang van de werkzaamheden het sponsje (7) nat om de soldeerpunt (1) tijdens en na gebruik te kunnen deppen.
• Om een perfecte soldeerverbinding te verkrijgen, moet de soldeerplaats volledig schoon en vetvrij zijn.
• Voor het eerste gebruik moet de soldeerpunt vertind worden, d.w.z. voorzien worden van een laag soldeertin. Alleen een goede vertinning zorgt voor perfect solderen en warmteoverdracht.
• Zorg ervoor dat de soldeerpunt altijd schoon is en vrij van aanslag en overtollig soldeertin. Reinig de soldeerpunt regelmatig met een natte spons. Gebruik hiervoor nooit een vijl.
• Breng voor het solderen, indien mogelijk, een mechanische verbinding tot stand tussen de metalen die met elkaar verbonden moeten worden. Draai bijvoorbeeld de draden in elkaar zodat ze niet wegglijden. Op deze manier verkrijgt u stabiele soldeerverbindingen en vermijdt u hitteschade door overmatig solderen.
• Houd voor het solderen van twee metalen de soldeerpunt op het verbindingspunt en voeg kort wat soldeer toe. Het soldeer smelt en vloeit in de soldeerplaats. Als het tin zich heeft verspreid, verwijder dan de soldeerbout en laat de soldeerplaats zonder trillingen afkoelen. Verhit nooit direct soldeer en gebruik niet te veel soldeer.
• In het geval van elektronische componenten mogen de te solderen delen niet te veel worden verhit om schade te voorkomen.
• Plaats de soldeerbout op een hittebestendig oppervlak om af te koelen of plaats hem in het station.

Reiniging/onderhoud

Laat al het werk dat niet in deze instructies wordt beschreven, uitvoeren door ons servicecentrum. Gebruik alleen originele onderdelen.

Voordat u aan het apparaat gaat werken, moet u ervoor zorgen dat het apparaat is uitgeschakeld. Risico op brandwonden en elektrische schokken.

De volgende reinigings- en onderhoudswerkzaamheden moeten regelmatig worden uitgevoerd. Dit zorgt voor een lange en betrouwbare levensduur.

Reiniging

Spuit het apparaat niet af met water en dompel het niet onder in water. Gevaar voor elektrische schokken!

Gebruik geen reinigingsmiddelen of oplosmiddelen. U kunt het apparaat anders onherstelbaar beschadigen.

• Veeg de warme soldeerpunt (1) na of tijdens gebruik af op de natte spons (7).
• Veeg de warme soldeerpunt ( 1) na gebruik af op een vochtige spons.
• Schraap of vijl nooit soldeerresten van de soldeerpunt met harde voorwerpen, omdat dit de soldeerpunt zal beschadigen!

Algemeen onderhoud

Controleer het apparaat voor elk gebruik op duidelijke defecten, zoals losse, versleten of beschadigde onderdelen. Vervang indien nodig.

Opslag

• Reinig de apparatuur voordat u deze opbergt.
• Laat het apparaat volledig afkoelen voordat u het opbergt.
• Bewaar het apparaat op een droge, vorstvrije en stofvrije plaats buiten bereik van kinderen.

Afvalverwijdering en milieubescherming

Wees milieuvriendelijk. Breng het gereedschap, de accessoires en de verpakking terug naar een recyclingcentrum wanneer u er klaar mee bent.

Elektrische apparaten mogen niet met het huisvuil worden weggegooid.

Gooi apparaten met een ingebouwde batterij niet weg bij het huishoudelijk afval, een vuur (explosiegevaar) of water. Beschadigde batterijen kunnen schadelijk zijn voor het milieu en uw gezondheid als er giftige dampen of vloeistoffen ontsnappen. Gooi het apparaat weg met de batterij ontladen. Open het apparaat of de batterij niet.

In overeenstemming met Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur, moeten gebruikte elektrische apparaten gescheiden worden ingezameld voor verwijdering en op een milieuvriendelijke manier worden gerecycled.

Afhankelijk van de implementatie in de nationale wetgeving, heeft u mogelijk de volgende opties:

• Retourneren naar een winkel,
• Retourneren naar een officieel inzamelpunt. Neem voor meer informatie contact op met uw plaatselijke afvalverwerkingsbedrijf of ons servicecentrum.
• Retourneren naar de fabrikant/distributeur. Wij zullen alle defecte apparaten die u naar ons stuurt kosteloos afvoeren.

Dit heeft geen invloed op accessoires die bij de oude apparaten zijn meegeleverd of gereedschappen zonder elektrische componenten.

Vervangingsonderdelen/accessoires

Reserveonderdelen en accessoires zijn verkrijgbaar op www.grizzlytools.shop

Als u problemen ondervindt bij het bestellen, gebruik dan het contactformulier. Als u andere vragen heeft, neem dan contact op met het "Service-Center".

Omschrijving	Bestelnummer
Soldeerpunt	91099427
EU-voedingsadapter + USB-kabel	80001038
UK-voedingsadapter + USB-kabel	80001039
Soldeer Ø 1,0 mm + Ø 1,5 mm	91099428

Probleemoplossing

Probleem	Mogelijke oorzaak	Correctieve actie
Soldeerpunt (1) wordt niet warm	Batterij is leeg	Laad de batterij op
	USB-oplaadkabel (8) of voedingsadapter defect	Reparatie door servicecentrum
Indicatielampje (5) knippert	Soldeerpunt (1) zit los	Draai de koude soldeerpunt (1) handvast aan met het apparaat uitgeschakeld
Temperatuur bij de soldeerpunt (1) te laag	Soldeerpunt (1) zit los	Draai de koude soldeerpunt (1) handvast aan met het apparaat uitgeschakeld
