HANNA HI96752 - Manual do ISM de Alto Alcance de Cálcio e Magnésio

Para mais informações sobre a Hanna Instruments e nossos produtos, visite www.hannainst.com.

Para suporte técnico, entre em contato com o escritório local da Hanna Instruments ou envie um e-mail para tech@hannainst.com

Encontre o escritório local da Hanna Instruments em www.hannainst.com

EXAME PRELIMINAR

Examine este produto cuidadosamente. Certifique-se de que o instrumento não está danificado. Se ocorrer algum dano durante o transporte, entre em contato com o escritório local da Hanna Instruments.

Cada medidor seletivo de íons HI96752 é fornecido completo com:

• Cubetas de amostra e tampas (2 unidades)
• Bateria de 9V
• Manual de instruções
• Certificado de qualidade

Observação: Guarde todo o material de embalagem até ter certeza de que o instrumento funciona corretamente. Qualquer item defeituoso deve ser devolvido em sua embalagem original.

Para mais detalhes sobre peças de reposição e acessórios, consulte "Acessórios".

ESPECIFICAÇÕES

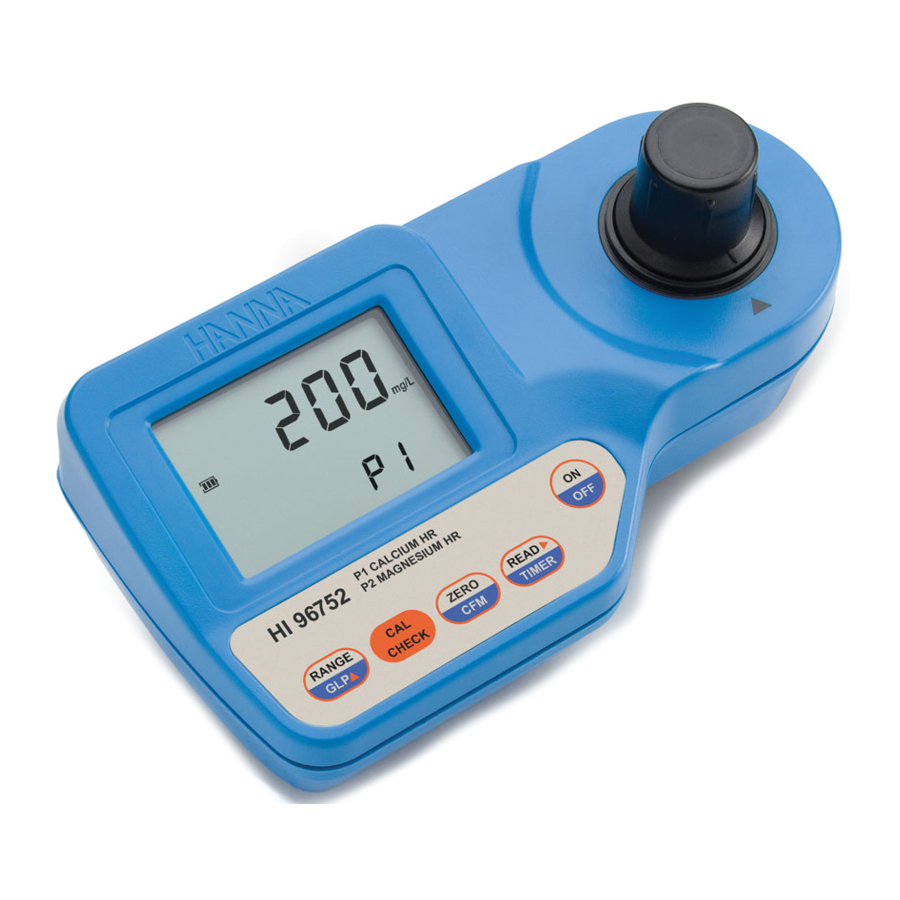

DESCRIÇÃO FUNCIONAL

1. RANGE/GLP tecla: pressione para alterar o parâmetro, pressione e segure por três segundos para entrar no modo GLP. No modo de calibração, pressione para editar a data e a hora.
2. Tecla CAL CHECK: pressione para realizar a validação do medidor ou pressione e segure por três segundos para entrar no modo de calibração.
3. Tecla ZERO/CFM: pressione para zerar o medidor antes da medição, para confirmar os valores editados ou para confirmar a restauração da calibração de fábrica.
4. Tecla READ /TIMER: No modo de medição, pressione para fazer uma medição ou pressione e segure por três segundos para iniciar uma contagem regressiva pré-programada antes da medição. No modo GLP, pressione para visualizar a próxima tela.
5. Tecla ON/OFF: para ligar e desligar o medidor.
6. Visor de cristal líquido (LCD)
7. Indicador de alinhamento da cubeta
8. Suporte da cubeta

DESCRIÇÃO DOS ELEMENTOS DO VISOR

1. O esquema de medição (lâmpada, cubeta, detector) aparece durante diferentes fases de medição de zero ou leitura
2. Mensagens de erro e avisos
3. O ícone da bateria indica o estado de carga da bateria
4. A ampulheta aparece quando uma verificação interna está em andamento
5. Mensagens de status
6. O cronômetro aparece quando o temporizador de reação está em execução
7. Os ícones de mês, dia e data aparecem quando uma data é exibida
8. Visor principal de quatro dígitos
9. Unidades de medida
10. Visor secundário de quatro dígitos

PROCEDIMENTO DE MEDIÇÃO

1. Ligue o medidor pressionando ON/OFF.
2. Quando o sinal sonoro soar brevemente e o LCD exibir traços e "P1" (cálcio) e "P2" (magnésio), o medidor estará pronto. O código que aparece no visor secundário é o do último parâmetro selecionado. Se necessário, pressione RANGE/GLP para alterar o parâmetro. O "ZERO" piscando indica que o instrumento precisa ser zerado primeiro.


3. Cálcio: Usando uma seringa de 5 mL, adicione exatamente 3 mL de amostra à cubeta. Use a pipeta para encher a cubeta até a marca de 10 mL com o reagente tampão HI93752A-Ca. Adicione 4 gotas de reagente tampão.
   Magnésio: Usando uma seringa de 1 mL, adicione exatamente 1 mL de reagente tampão HI93752A-Mg. Use a pipeta para encher a cubeta até a marca de 10 mL com o reagente indicador HI93752B-Mg.


4. Recoloque a tampa e inverta várias vezes para misturar. Coloque a cubeta no suporte e certifique-se de que o entalhe na tampa esteja posicionado com segurança na ranhura.


5. Pressione ZERO/CFM e os ícones de lâmpada, cubeta e detector aparecerão no visor, dependendo da fase de medição.
6. Após alguns segundos, o visor mostrará "-0.0-". O medidor agora está zerado e pronto para a medição.


7. Remova a cubeta.
8. Cálcio: Usando uma seringa de 1 mL, adicione exatamente 1 mL do reagente de oxalato HI93752B-Ca.
   Magnésio: Usando outra seringa de 1 mL, adicione à cubeta exatamente 0,5 mL de amostra. Observação: Não misture as duas seringas de 1 mL!
9. Cálcio: Recoloque a tampa e inverta a cubeta 10 vezes para misturar.
   Magnésio: Recoloque a tampa e inverta várias vezes para misturar.


10. Recoloque a cubeta no suporte e certifique-se de que o entalhe na tampa esteja posicionado com segurança na ranhura.
11. Pressione READ/TIMER por três segundos. O visor mostrará a contagem regressiva antes da medição. O sinal sonoro emite um bipe no final do período de contagem regressiva. Apenas para cálcio: Inverta a cubeta 10 vezes novamente antes que o temporizador expire. Alternativamente, espere 5 minutos, depois inverta a cubeta 10 vezes e pressione READ/TIMER.
    Apenas para magnésio: Alternativamente, espere 15 segundos e pressione READ/TIMER. Em todos os casos, os ícones de lâmpada, cubeta e detector aparecerão no visor, dependendo da fase de medição.


12. O instrumento exibe diretamente a concentração em mg/L de cálcio ou magnésio no LCD, dependendo do parâmetro selecionado.


INTERFERÊNCIAS

ERROS E AVISOS

Na leitura zero:
Luz alta: Há muita luz para realizar uma medição. Verifique a preparação da cubeta zero.

Luz baixa: Não há luz suficiente para realizar uma medição. Verifique a preparação da cubeta zero.

Sem luz: O instrumento não consegue ajustar o nível de luz. Verifique se a amostra não contém detritos.

Na leitura da amostra:
Cubetas invertidas: A amostra e a cubeta zero estão invertidas.

Zero: Uma leitura zero não foi feita. Siga as instruções do procedimento de medição para zerar o medidor.

Abaixo da faixa: Um "0" piscando indica que a amostra absorve menos luz do que a referência zero. Verifique o procedimento e certifique-se de usar a mesma cubeta para referência (zero) e medição.

Acima da faixa: Um valor piscando da concentração máxima indica uma condição acima da faixa. A concentração da amostra está além da faixa programada: dilua a amostra e execute o teste novamente.

Durante o procedimento de calibração:
Padrão baixo: A leitura padrão é menor do que o esperado.

Padrão alto: A leitura padrão é maior do que o esperado.

Outros erros e avisos:
Erro de tampa: Aparece quando a luz externa entra na célula de análise. Certifique-se de que a tampa da cubeta esteja presente.

Lâmpada de resfriamento: O instrumento aguarda o resfriamento da lâmpada.

Bateria fraca: A bateria deve ser substituída em breve.

Bateria descarregada: Isso indica que a bateria está descarregada e deve ser substituída. Assim que esta indicação for exibida, a operação normal do instrumento será interrompida. Troque a bateria e reinicie o medidor.

ACESSÓRIOS

GARANTIA

O HI96752 tem garantia de dois anos contra defeitos de fabricação e materiais quando usado para o fim a que se destina e mantido de acordo com as instruções.

Esta garantia se limita ao reparo ou substituição gratuita.

Danos devido a acidente, uso indevido, adulteração ou falta de manutenção prescrita não são cobertos.

Se for necessário manutenção, entre em contato com o escritório local da Hanna Instruments. Se estiver dentro da garantia, informe o número do modelo, a data da compra, o número de série e a natureza da falha. Se o reparo não for coberto pela garantia, você será notificado das despesas incorridas.

Se o instrumento for devolvido à Hanna Instruments, primeiro obtenha um número de autorização de devolução de mercadorias no departamento de atendimento ao cliente e, em seguida, envie-o com os custos de envio pré-pagos. Ao enviar qualquer instrumento, certifique-se de que ele esteja devidamente embalado para proteção completa.

Para validar sua garantia, preencha e devolva o cartão de garantia incluso dentro de 14 dias a partir da data de compra.

A Hanna Instruments reserva-se o direito de modificar o design, a construção ou a aparência de seus produtos sem aviso prévio.

Todos os direitos reservados. A reprodução total ou parcial é proibida sem o consentimento por escrito do proprietário dos direitos autorais, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, EUA

PROCEDIMENTOS DE VALIDAÇÃO E CALIBRAÇÃO

Não valide ou calibre o instrumento com soluções padrão diferentes dos padrões CAL Check™ da Hanna Instruments, caso contrário, resultados errôneos serão obtidos.

Para resultados precisos de validação e calibração, realize os testes em temperatura ambiente (18 a 25°C; 64,5 a 77,0°F).

Use as cubetas CAL Check™ da Hanna Instruments (veja "Acessórios") para validar ou calibrar instrumentos.

Validação

Nota: A validação é realizada apenas para o parâmetro selecionado. Para validação completa do instrumento, o seguinte procedimento deve ser realizado para cada parâmetro.

1. Ligue o medidor pressionando ON/OFF (ligar/desligar).
2. Quando o sinal sonoro soar brevemente e o LCD exibir traços, o medidor estará pronto.
3. Coloque a cubeta padrão CAL Check™ A no suporte da cubeta e certifique-se de que o entalhe na tampa esteja posicionado com segurança na ranhura.


4. Pressione ZERO/CFM e os ícones de lâmpada, cubeta e detector aparecerão no visor, dependendo da fase de medição.
5. Após alguns segundos, o visor mostrará "-0.0-". O medidor agora está zerado e pronto para validação.


6. Remova a cubeta.
7. Coloque a cubeta padrão específica CAL Check^TM B no suporte da cubeta, para:
   Cálcio: B, HI96752-11
   Magnésio: B, HI96754-11

   Certifique-se de que o entalhe na tampa esteja posicionado com segurança na ranhura.
8. Pressione a tecla CAL CHECK e os ícones de lâmpada, cubeta e detector junto com "CAL CHECK" aparecerão no visor, dependendo da fase de medição.

9. Ao final da medição, o visor mostrará o valor padrão de validação.
   A leitura deve estar dentro das especificações, conforme relatado no Certificado Padrão CAL Check™. Se o valor estiver fora das especificações, verifique se as cubetas estão livres de impressões digitais, óleo ou sujeira e repita a validação. Se os resultados ainda estiverem fora das especificações, recalibre o instrumento.


Calibração

Nota: É possível interromper o procedimento de calibração a qualquer momento pressionando as teclas CAL CHECK ou ON/OFF (ligar/desligar). Ao calibrar, apenas o intervalo selecionado é afetado.

1. Ligue o medidor pressionando ON/OFF (ligar/desligar).
2. Quando o sinal sonoro soar brevemente e o LCD exibir traços, o medidor estará pronto.
3. Para alterar o intervalo, basta pressionar RANGE/GLP.
4. Pressione e segure CAL CHECK por três segundos para entrar no modo de calibração. O visor mostrará "CAL" durante o procedimento de calibração. O "ZERO" piscando pede o zeramento do instrumento.


5. Coloque a cubeta padrão CAL Check™ A no suporte da cubeta e certifique-se de que o entalhe na tampa esteja posicionado com segurança na ranhura.

6. Pressione ZERO/CFM e os ícones de lâmpada, cubeta e detector aparecerão no visor, dependendo da fase de medição.
7. Após alguns segundos, o visor mostrará "-0.0-". O medidor agora está zerado e pronto para calibração. O "READ" (ler) piscando pede para ler o padrão de calibração.


8. Remova a cubeta.
9. Coloque a cubeta padrão específica CAL Check^TM B no suporte da cubeta, para:
   Cálcio: B, HI96752-11
   Magnésio: B, HI96754-11
   Certifique-se de que o entalhe na tampa esteja posicionado com segurança na ranhura.


10. Pressione READ/TIMER (ler/temporizador) e os ícones de lâmpada, cubeta e detector aparecerão no visor, dependendo da fase de medição.
11. O instrumento mostrará por três segundos o valor padrão CAL Check™.

    Nota: Se o visor mostrar "STD HIGH", o valor padrão estava muito alto. Se o visor mostrar "STD LOW", o valor padrão estava muito baixo. Verifique se ambas as cubetas padrão CAL Check™, A e B, estão livres de impressões digitais ou sujeira e se estão inseridas corretamente.
12. Em seguida, a data da última calibração (por exemplo: "01.08.2009") aparece no visor, ou "01.01.2009" se a calibração de fábrica foi selecionada antes. Em ambos os casos, o número do ano está piscando, pronto para a entrada da data.
13. Pressione RANGE/GLP para editar o ano desejado (2009-2099). Se a tecla for mantida pressionada, o número do ano é aumentado automaticamente.
14. Quando o ano correto for definido, pressione ZERO/CFM ou READ/TIMER para confirmar.
    Agora o visor mostrará o mês piscando.


15. Pressione RANGE/GLP para editar o mês desejado (01-12). Se a tecla for mantida pressionada, o número do mês é aumentado automaticamente.
16. Quando o mês correto for definido, pressione ZERO/CFM ou READ/TIMER para confirmar.
    Agora o visor mostrará o dia piscando.


17. Pressione RANGE/GLP para editar o dia desejado (01-31). Se a tecla for mantida pressionada, o número do dia é aumentado automaticamente.

    Nota: É possível alterar a edição do dia para o ano e para o mês pressionando READ/TIMER.
18. Pressione ZERO/CFM para salvar a data de calibração.


19. O instrumento exibe "Stor" por um segundo e a calibração é salva.


20. O instrumento retornará automaticamente ao modo de medição exibindo traços no LCD.

GLP

No modo GLP, a última data de calibração pode ser verificada e a calibração de fábrica pode ser restaurada.

Última Data de Calibração

1. Pressione e segure RANGE/GLP por três segundos para entrar no modo GLP. O mês e o dia da calibração aparecerão no visor principal e o ano no visor secundário.


2. Se nenhuma calibração foi realizada, a mensagem de calibração de fábrica, "F.CAL" aparecerá no visor principal e o instrumento retornará ao modo de medição após três segundos.


Restauração da Calibração de Fábrica
É possível excluir a calibração e restaurar a calibração de fábrica.

1. Pressione e segure RANGE/GLP por três segundos para entrar no modo GLP.
2. Pressione READ/TIMER para entrar na tela de restauração da calibração de fábrica. O instrumento pede a confirmação da exclusão da calibração do usuário.


3. Pressione ZERO/CFM para restaurar a calibração de fábrica ou pressione RANGE/GLP novamente para abortar a restauração da calibração de fábrica.
4. O instrumento indica brevemente "donE" após a restauração da calibração de fábrica antes de retornar ao modo de medição.


GERENCIAMENTO DE BATERIA

Para economizar bateria, o instrumento desliga após 10 minutos de inatividade no modo de medição e após 1 hora de inatividade no modo de calibração. Se uma medição válida foi exibida antes do desligamento automático, o valor é exibido quando o instrumento é ligado. O "ZERO" piscando significa que um novo zero deve ser realizado.

Uma bateria nova dura cerca de 750 medições, dependendo do nível de luz.

A capacidade restante da bateria é avaliada na inicialização do instrumento e após cada medição.

O instrumento exibe um indicador de bateria com três níveis da seguinte forma:

• 3 linhas para 100% da capacidade
• 2 linhas para 66% da capacidade
• 1 linha para 33% da capacidade
• Ícone de bateria piscando se a capacidade estiver abaixo de 10%.

Se a bateria estiver vazia e medições precisas não puderem mais ser feitas, o instrumento mostrará "dEAd bAtt" e desligará.

Para reiniciar o instrumento, a bateria deve ser substituída por uma nova.

Para substituir a bateria do instrumento, siga os passos:

• Desligue o instrumento pressionando ON/OFF (ligar/desligar).
• Vire o instrumento de cabeça para baixo e remova a tampa da bateria girando-a no sentido anti-horário.

• Extraia a bateria de sua localização e substitua-a por uma nova.
• Insira novamente a tampa da bateria e gire-a no sentido horário para fechar.

RECOMENDAÇÕES PARA USUÁRIOS

Antes de usar estes produtos, certifique-se de que eles são totalmente adequados para sua aplicação específica e para o ambiente em que são usados.

A operação destes instrumentos pode causar interferências inaceitáveis a outros equipamentos eletrônicos, exigindo que o operador tome todas as medidas necessárias para corrigir as interferências. Qualquer variação introduzida pelo usuário no equipamento fornecido pode degradar o desempenho EMC do instrumento.

Para evitar danos ou queimaduras, não coloque o instrumento no forno de micro-ondas. Para sua segurança e a do instrumento, não use ou armazene o instrumento em ambientes perigosos.

Referências

• pH Meters, Photometers, Titrators, Controllers - Hanna Instruments

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.
