ONKYO MCA1120 - Manual de utilizare pentru amplificatorul mono-mixing

Caracteristici

• 1 x 120W la 4 ohmi, pentru utilizare comercială și industrială
• Compatibil Lo-Z (8/4/2 ohmi) / Hi-Z (70/100V)
• BluetoothⓇ / Intrare pe panoul frontal pentru player portabil
• 4 intrări (2 Linie, 2 Microfon) și 1 ieșire
• Prioritate Ducker și Suprimare Feedback pentru Microfon.
• Muting prioritar cu comutator PTT
• Loudness dinamic și Leveler pentru BGM (muzică de fundal) confortabil
• EQ prestabilit și HPF pentru difuzoare
• Configurare realizată local de pe panoul din spate
• Extensibil cu amplificatorul de putere opțional PCA1120
• Montabil în rack 1U (cu IRK-44-3 opțional)

Conținutul pachetului

• Unitatea principală
• Manual de instrucțiuni (Acest document)
• Cablu de alimentare AC
• Informații de siguranță
• Euroblocuri cu 5 pini (3)
• Card de garanție

Acest produs este destinat utilizării comerciale/profesionale. Ar trebui să fie instalat numai de un tehnician specializat.

Exemple de configurare a sistemului

Consultați site-ul web pentru conexiuni detaliate.

Exemplul A
Utilizare independentă a MCA1120 ca sistem de muzică de fundal (BGM) și paging.

Exemplul B
Extinderea sistemului folosind PCA1120 (x2 prezentate) și difuzoare suplimentare.

În această configurație cu mai multe camere și tipuri de difuzoare, MCA1120 controlează volumul general al sistemului, în timp ce fiecare nivel de volum PCA1120 poate fi ajustat pentru camera sa.

Exemplul C
(IMAGINEA NU ESTE AFIȘATĂ)
Controlul unui subwoofer pasiv cu PCA1120.
PCA1120 are setări de crossover încorporate pentru această aplicație.

Pași de configurare și operare

Panoul din spate al MCA1120

1. Intrare AC (IEC C13, 100V-240V 50/60 Hz) (⇒ vezi Pasul 5)
2. Terminale SPEAKER OUT (Euroblock)
   NOTĂ
   Este important să citiți "Pasul 2: Conectarea difuzoarelor" înainte de a încerca să utilizați acest terminal.
   CONFIGURAREA INCORECTĂ POATE DUCE LA DEFECȚIUNI SAU INCENDIU. (⇒ vezi Pasul 2)
3. Terminal pentru controler de volum la distanță (Euroblock)
   Utilizați pentru conectarea unui controler de volum disponibil comercial. (⇒ vezi Opțiunea 2)
4. Terminale de intrare MIC 2 / LINE 3 (Euroblock)
   Utilizați pentru conectarea unui dispozitiv de nivel Mic sau de nivel Linie. (⇒ vezi Pasul 4)
5. Terminal manual de mutare pentru intrarea MIC 1 (Euroblock)
   Utilizați pentru conectarea unui comutator Push-to-Talk pentru Paging Prioritar Mute. (⇒ vezi Pasul 4)
6. Terminale de intrare MIC 1 (Euroblock)
   Utilizați pentru conectarea unui microfon cu fir. (⇒ vezi Pasul 4)
   Pentru sistemele de microfoane fără fir, utilizați terminalul MIC 2 / LINE 3.
7. Terminal PRE OUT (RCA Mono)
   Aceasta este o ieșire de linie variabilă legată de volumul principal (Master Volume).
   Utilizați această ieșire pentru a vă conecta la amplificatorul de expansiune PCA1120, ca în Exemplul B. (⇒ vezi Opțiunea 1 pentru configurare)
8. Terminale de intrare LINE 2 (RCA Stereo)
   Utilizați pentru a conecta un player extern, cum ar fi CD, Music Streamer, etc. (⇒ vezi Pasul 3)
9. IR IN (Mini 3.5mm, Mono / 2-poli) Pentru utilizare cu un controler infraroșu extern.
10. RS232 (Mini 3.5mm, Stereo / 3-Poli)
    Pentru utilizare cu un controler extern sau pentru programarea EQ personalizată (Custom EQ).

    Pentru a preveni deteriorarea, deconectați cablul de alimentare când introduceți/scoateți cablul RS232.
11. Comutatoare DIP
    Consultați Pasul 1 pentru instrucțiuni despre cum să setați comutatoarele DIP.

Setări comutator DIP

• Pasul 1-A: [ SET UP ] Comutatoare de configurare inițială

  Setările incorecte vă pot deteriora echipamentul.
  Configurați cu atenție pentru a asigura o funcționare sigură.

  Modificările setărilor comutatorului DIP nu se vor aplica până când unitatea nu este repornită prin scoaterea cablului de alimentare AC pentru o perioadă și reintroducerea acestuia.

#1 [ Keylock ] (Blocare taste)
Blochează comenzile panoului frontal, cu excepția butonului de alimentare și a volumului principal (Master Volume).

#2 [ Auto Standby ] (Standby automat)
MCA1120 intră automat în starea de standby după două ore, când nu există semnal audio și nicio operațiune.

NOTĂ: Standby-ul automat nu funcționează când Bluetooth este conectat.

#3, 4 [ Auto Power On ] (Pornire automată)
Când un semnal audio este detectat pe intrarea selectată în timpul Standby-ului, alimentarea este pornită automat.

#5 [ Volume Control ] (Control volum)
Selectați ce tip de controler de volum extern opțional: Control volum (10kΩ、tip B-curve), sau sistem de telecomandă cu infraroșu (Infrared Remote System).

#6 [ MIC 2 / LINE 3 ]
Alegeți între setarea de intrare MIC (Mono) sau LINE (Stereo).

#7 [ MIC 2 AMP ]
Dacă comutatorul #6 este setat la MIC 2, selectați între On (Nivel Mic) sau Off (Nivel Linie).

#8 [ SPEAKER OUT ] (Ieșire difuzor)
Selectați Hi-Z sau Lo-Z în funcție de specificațiile difuzorului dvs.

NOTĂ: Este important să citiți "Pasul 2: Conectarea difuzoarelor" înainte de a seta acest comutator. CONFIGURAREA INCORECTĂ POATE DUCE LA DEFECȚIUNI SAU INCENDIU. (⇒ vezi Pasul 2 pentru detalii)

#9 [ Speaker Lo-Z ] (Difuzor Lo-Z)
Dacă comutatorul #8 este setat la Lo-Z, trebuie să reglați acest comutator în funcție de specificațiile difuzorului dvs.

NOTĂ: Este important să citiți "Pasul 2: Conectarea difuzoarelor" înainte de a seta acest comutator. CONFIGURAREA INCORECTĂ POATE DUCE LA DEFECȚIUNI SAU INCENDIU. (⇒ vezi Pasul 2 pentru detalii)

#10 NEUTILIZAT

• Pasul 1-B: [ SOUND MODE ] (Mod sunet) Comutatoare de preferințe de sunet
  Instrumente avansate de configurare pentru Paging, EQ și DSP.
  SFAT: Aceste modificări de setare sunt instantanee. Nu este necesară repornirea.

#1 [ Mic Ducker ] (Atenuator microfon)
Când atenuatorul detectează audio de la MIC 1 și/sau MIC 2 (nu LINE 3), volumul tuturor celorlalte surse de intrare va fi atenuat cu 24dB. Acest lucru este util pentru paging peste muzica de fundal.

Dacă setați #6 [ MIC 2 / LINE 3 ] al comutatorului DIP SET UP la [ MIC 2 ], puteți utiliza această funcție cu două microfoane.

#2 [ Auto Leveler ] (Nivelator automat)
Reglează automat nivelul fiecărui semnal de intrare pentru un volum consistent între surse.

#3-5 [ HPF (High Pass Filter) ] (Filtru trece-înalt)
Utilizați acest filtru pentru a limita frecvențele joase la terminalele SPEAKER OUT. Comutatoarele DIP setează frecvența de tăiere.

NOTĂ: Nu setați la [ Off ] (Oprit) când utilizați difuzoare Hi-Z, altfel amplificatorul poate intra în modul de protecție.

#6,7 [ BGM Mode ] (Mod BGM)
Selectați un mod de sunet (Sound Mode) bazat pe "starea de spirit" intenționată a mediului de ascultare.

#8-10 [ Preset EQ for Loudspeaker ] (EQ prestabilit pentru difuzor)
Selectați presetarea EQ pentru tipul dvs. de difuzor (vezi lista de mai jos).

Conectarea difuzoarelor

Acordați o atenție deosebită setării/conexiunii difuzoarelor!
Aceasta poate cauza funcționarea defectuoasă sau incendiu.

• Conectați cablul de alimentare AC în etapa finală. Nu conectați cablul de alimentare AC înainte de această etapă. Aceasta poate provoca șocuri electrice.
• Verificați pinii de conectare ai Euroblock și setările Lo-Z / Hi-Z ale comutatoarelor DIP conform specificațiilor difuzorului.
  Dacă acestea nu sunt potrivite, poate cauza funcționarea defectuoasă sau incendiu.

• Conexiuni Hi-Z (Impedanță Înaltă)


1. Setați comutatorul DIP #8 [ SET UP ] [ SPEAKER OUT ] la [ Hi-Z ].
2. Conectați terminalul [ 100V ] sau [ 70V ] al SPEAKER OUT la terminalul + de pe difuzoarele dumneavoastră. Apoi, conectați [ COM ] la terminalul ‒ de pe difuzoarele dumneavoastră.

• Nu utilizați terminalele de linie de înaltă impedanță de 70V și 100V în același timp.
• Asigurați-vă că puterea totală nominală de intrare a difuzoarelor conectate este de 120W sau mai mică.

• Conexiuni Lo-Z (Impedanță Scăzută)


1. Setați comutatorul DIP #8 [ SET UP ] [ SPEAKER OUT ] la [ Lo-Z ].
2. Conectați terminalul + al SPEAKER OUT la terminalul + de pe difuzoarele dumneavoastră.
   Apoi, conectați - la terminalul ‒ de pe difuzoarele dumneavoastră.

• Nu conectați difuzoarele Lo-Z la terminalele Hi-Z.
• Când conectați mai multe difuzoare, asigurați-vă că impedanța totală este mai mare decât valoarea setării #9 [ Speaker Lo-Z ] a comutatorului DIP SET UP.

Conectarea playerelor externe

Semnalele stereo sunt amestecate intern în mono.

• Conexiune LINE 1
  Consultați secțiunea "panoul frontal" de pe spate.
• Conexiune LINE 2

  • Conectați playerul extern la terminalele LINE 2 cu cablul RCA.
    Puteți utiliza fie terminalul L, fie terminalul R pentru ieșirea playerului monoaural.
• Conexiune LINE 3


1. Setați comutatorul DIP #6 [ SET UP ] [ MIC 2 / LINE 3 ] la [ LINE 3 ].
   Dacă această setare lipsește, semnalul în fază (melodia, linia de bas etc.) nu va ieși.
2. Conectați ieșirea playerului extern la terminalul LINE 3 cu Euroblock.
   Puteți utiliza fie terminalul L, fie terminalul R pentru ieșirea playerului monoaural.

Conectarea microfoanelor

• Mic Ducker și Feedback Suppressor pot fi utilizate cu MIC 1/2.
• Conectați microfonul cu funcție de paging la MIC 1 și microfonul wireless la MIC 2.
• Deoarece nu există alimentare fantomă, utilizați un microfon condensator alimentat cu baterii.
• Microfonul dinamic normal poate fi utilizat cu intrarea MIC 1/2.

• Conexiune MIC 1

  (Microfon cu contact
  Contact fără tensiune
  Curent de scurtcircuit: 3 mA sau mai mic
  Tensiune de circuit deschis: DC 24 V sau mai mică
  NOTĂ:
  H (Fierbinte, +),
  C (Rece, -),
  E (Pământ, GND)
  Utilizarea unui fir ecranat cu 2 fire
  De la microfon
  Utilizarea unui fir ecranat cu un singur fir
  De la microfon
  Scurtcircuitați terminalele
  între [C] și [E])

1. Conectați ieșirea microfonului la terminalul MIC 1 cu Euroblock.
2. Dacă este necesar, conectați firul ecranat PTT fir ecranat (Push-To-Talk) pentru paging De la microfon De la microfon la terminalele MANUAL MUTE [+] / [-]
   Puteți dezactiva sunetul de intrare, altul decât MIC 1, în timp ce apăsați comutatorul PTT.
   (Funcția de paging)

• Conexiune MIC 2


1. Setați comutatorul DIP #6 [ SET UP ] [ MIC 2 / LINE 3 ] la [ MIC 2 ].
2. Utilizați comutatorul DIP #7 [ SET UP ] [ MIC2 AMP ] pentru a selecta între [ On ] (Nivel microfon) sau [ Off ] (Nivel linie).
   Dacă utilizați un MIC wireless, această selecție ar trebui să se bazeze pe nivelul de ieșire al unității receptorului microfonului.
3. Conectați ieșirea microfonului la terminalul MIC 2 cu Euroblock.
   Pentru metoda de conectare a firului ecranat, consultați secțiunea despre Conexiunea MIC 1.

Conectarea cablului de alimentare

• Conectați cablul de alimentare CA furnizat la intrarea CA și conectați-l la priza CA.

Opțiunea 1: Extinderea difuzoarelor cu PCA1120

1. Conectați terminalul PRE OUT al MCA1120 și terminalul LINE IN (L sau R) al PCA1120 cu cablul RCA monoaural.
2. Urmați manualul de instrucțiuni al PCA1120, setați comutatorul DIP și conectați difuzorul.
3. Pentru o extindere suplimentară, conectați-vă la un alt PCA1120 în serie de la terminalul LINE OUT al PCA1120.

Beneficiile combinării MCA1120 cu unul sau mai multe PCA1120.

1. Pot fi adăugate zone suplimentare pentru difuzoare (vezi Exemplul B).
2. Un subwoofer pasiv poate fi adăugat la sistem (vezi Exemplul C).
3. Atât MCA1120, cât și PCA1120 includ Preset EQ și HPF independente, permițându-vă să adaptați sunetul fiecărei zone de difuzoare.
4. Controlul volumului principal MCA1120 poate fi utilizat pentru a regla volumul general al sistemului pentru toate zonele, deoarece terminalul său PRE OUT este variabil. În această aplicație, setați controlul volumului PCA1120 în poziția centrală (ora 12). Alternativ, puteți regla fiecare volum PCA1120 independent.

Opțiunea 2: Controlul volumului de la distanță

• Controlul volumului de la distanță prin potențiometru de 10kΩ. Volumul de la distanță și funcția de volum principal în serie. Dacă oricare dintre ele este la minimum, nu va exista sunet.


1. Setați la [ Volume Control(10kΩ) ] (Controlul volumului (10kΩ)) al #5 [ Volume Control ] (Controlul volumului) al comutatorului SET UP DIP.
2. Conectați volumul extern (10kΩ, curbă B) la terminalul Remote Volume Controller (Controlerul de volum de la distanță) cu Euroblock.

Instalarea amplificatorului

Nu blocați orificiile de ventilație.
Dacă utilizați echipamentul la un nivel mai ridicat pentru o perioadă lungă de timp, circuitul de protecție poate fi activat de temperatura ridicată și sunetul poate scădea.

• Montare în rack

1. Scoateți cele patru picioare de pe partea inferioară a unității.


2. Atașați suporturile de montare în rack IRK-44-3, consultând manualul de instrucțiuni.
3. Instalați unitatea în sistemul dumneavoastră de rack.

• Stivuirea amplificatoarelor
  Când stivuiți amplificatoare fără a utiliza un dulap, păstrați suficient spațiu de la suprafața superioară a unității.
  Nu scoateți picioarele pentru ventilația aerului.


Deoarece unele piese, cum ar fi ventilatoarele de răcire, sunt consumabile, este necesar să înlocuiți piesele în funcție de deteriorare.
Pentru înlocuire, vă rugăm să contactați magazinul de unde ați achiziționat sau serviciul Onkyo.

Specificații

*1: MIC 2 și LINE 3 sunt intrări exclusive. Doar una poate fi utilizată.

Bluetooth & USB
Sistem de comunicare	Version5.0
Raza de comunicare	Max. 10m (Aproximativ linie de vizibilitate)
Alimentare USB	5V/2.1A (Nu pentru redare audio)
General
Temperatura de operare	0 - 40 ℃ @ Fără condensare
Alimentare	AC100 - 240V(50/60 Hz)
Consum de energie	215W @ Putere nominală, 10W @ Ralanti
Dimensiuni	1 RU înălțime (fără picioare), jumătate de rack lățime
	8.5 W x 2.2 H x 12.6 D [ inch ](fără picioare 1.75H)
	215 W x 55 H x 319 D [ mm ](fără picioare 44.5H)
Greutatea produsului	3.6kg(7.9lbs)
Opțiune	Amplificator de putere: PCA1120
	Kit de montare în rack: IRK-44-3

Specificațiile și caracteristicile pot fi modificate fără notificare.

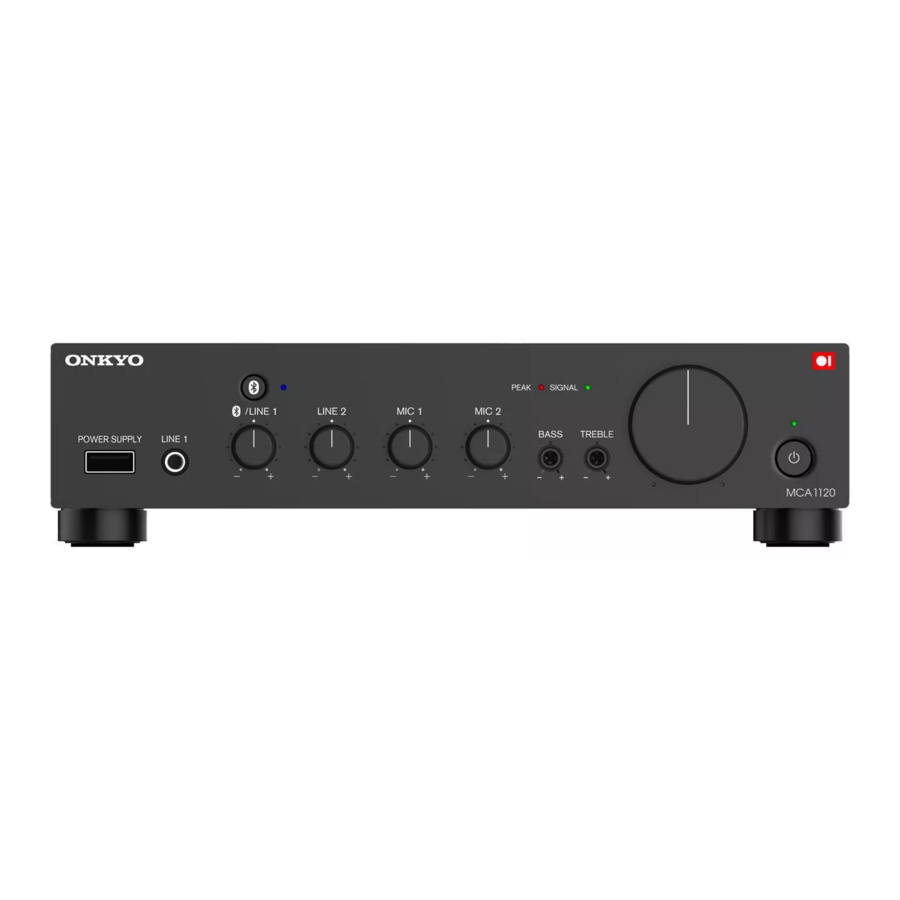

Panoul frontal MCA1120

1. Terminal de alimentare USB (5V / 2.1A)
2. Terminale de intrare LINE 1 (Mini 3.5mm, Stereo)
   Conectați un player audio portabil, tabletă, etc..
   NOTĂ: Când conectați un dispozitiv la intrarea LINE 1 în timpul redării Bluetooth, sunetul Bluetooth se oprește și sunetul LINE 1 va fi redat.
3. [] Buton / Indicator Bluetooth
   Conectați un dispozitiv compatibil Bluetooth, cum ar fi un player audio portabil, tabletă, etc.
   În timpul modului de împerechere, indicatorul clipește. Când indicatorul este aprins, dispozitivul este conectat.
   NOTĂ: Când conectați un dispozitiv prin Bluetooth în timp ce intrarea LINE 1 este utilizată, sunetul de intrare LINE 1 se va opri și sunetul Bluetooth va fi redat.
4. Volum de intrare LINE 1(Bluetooth) / LINE 2 / MIC 1 / MIC 2 (LINE 3)
   Pentru a regla fiecare nivel de intrare.
   Pentru a regla nivelul LINE 3, utilizați butonul pentru MIC 2.
5. Indicator SIGNAL / PEAK
   Indicator SIGNAL
   Se aprinde când nivelul de ieșire al difuzorului devine în jur de - 46 dB sau mai mult din ieșirea nominală.
   Este posibil să nu se aprindă când nivelul de ieșire este scăzut. Nu este o defecțiune. Clipește când este dezactivat sunetul (muted). (Funcția de dezactivare a sunetului se face numai prin IR IN sau RS232. Această unitate nu are această operație.)
   Indicator PEAK
   Se aprinde când nivelul de ieșire al difuzorului atinge vârful (în jur de - 3 dB de la ieșirea nominală).
   Dacă se aprinde continuu, sunetul poate fi distorsionat. Reduceți volumul dacă este necesar.
6. BASS / TREBLE
   Puteți regla BASS (frecvență joasă) și TREBLE (frecvență înaltă) de la -10 dB la +10 dB. Utilizați o șurubelniță mică, etc. .
7. Volumul principal (Master Volume)
   Reglați nivelul de ieșire la difuzor și mufa PRE OUT. Rotirea acestuia spre dreapta va crește volumul. Dacă adăugați PCA1120, puteți crește sau micșora volumul sistemului cu acest buton.
8. [] Buton / Indicator de alimentare (Power Button / Indicator)
   Comutați alimentarea în modul Standby / On (Pornit). Indicatorul se aprinde după cum urmează.
   Standby (Standby) - Roșu
   On (Pornit) - Verde

Operațiunea BluetoothⓇ

Puteți reda muzică fără fir pe un dispozitiv compatibil Bluetooth, cum ar fi un player audio portabil, tabletă, etc. Terminalul USB POWER SUPPLY furnizează energie dispozitivelor compatibile USB.
(Când conexiunea wireless Bluetooth nu funcționează, conectați firul la LINE 1.)

• Împerechere (Pairing)
  1. În timp ce alimentarea acestei unități este pornită, apăsați butonul Bluetooth.
     Indicatorul clipește și această unitate intră în modul de împerechere.
  2. Activați (porniți) funcția Bluetooth a dispozitivului sursă (tabletă, etc.), apoi selectați "Onkyo MCA1120 XXXXXX".
     Dacă se solicită o parolă, introduceți "0000".
     Când împerecherea este finalizată, indicatorul se aprinde constant.
     Pentru a conecta un alt dispozitiv Bluetooth, repetați de la pasul 1. Această unitate poate stoca maximum opt dispozitive.
• Redare (Playing Back)
  1. În timp ce alimentarea acestei unități este pornită, realizați o conexiune Bluetooth a unei tablete, etc. și a acestei unități.
  2. Redați fișiere muzicale.
  3. Creșteți volumul tabletei etc..
     Când conectați un dispozitiv la terminalul de intrare LINE 1 în timpul conexiunii Bluetooth, sunetul Bluetooth se oprește și sunetul LINE 1 va fi redat.

Marca verbală și siglele Bluetooth^Ⓡ sunt mărci comerciale înregistrate deținute de Bluetooth SIG, Inc.

Reglarea volumului

Reglați volumul total și nivelul de mixare al playerelor externe și al microfoanelor.

1. Setați volumul de intrare la poziția din centru (ora 12) conectat la dispozitivul sursă extern utilizat de principal.
2. Păstrați celelalte volume de intrare la minimum.
3. Redați BGM-ul și reglați volumul principal la volumul optim.
4. Cu volumul principal decis la pasul 3 fixat, în timp ce redați sunet de la alte dispozitive și microfoane, creșteți treptat fiecare volum de intrare pentru a echilibra volumul.
   • Dacă volumul este scăzut chiar dacă celălalt volum de intrare este maximizat la pasul 4, reduceți ușor volumul de intrare la pasul 1 și repetați de la pasul 2.

Depanare

Informații mai detaliate despre "Depanare" sunt postate pe Web.
Dacă simptomele nu se îmbunătățesc chiar și după consultarea lor, vă rugăm să contactați serviciul Onkyo.

Keio Kanda Suda-cho Bldg. 8F, 2-5 Kanda Sudacho, Chiyoda-ku, Tokyo 101-0041 Japan
Tipărit în Malaysia

©ODS Corporation toate drepturile rezervate.

<U.S.A.>
18 Park Way, Upper Saddle River, N.J. 07458, U.S.A.
Tel: 800-225-1946, 201-818-9200 Fax: 201-785-2650
http://www.onkyoinstallation.com

<Germany>
Gutenbergstrasse 3, 82178 Puchheim, Germany Tel: +49-8142-4401-0 Fax: +49-8142-4208-213
https://www.eu.onkyo.com

<PRC>
302, Building 1, 20 North Chaling Rd., Xuhui District, Shanghai, China 200032,
Tel: +86-21-52131366 Fax: +86-21-52130396
http://www.cn.onkyo.com

Referințe

• Onkyo - Acustica sunetului

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați ONKYO MCA1120 - Manual de utilizare pentru amplificatorul mono-mixing

Limbi disponibile
