SunJoe SWJ699E - Manual de utilizare pentru motoferăstrău electric

Instrucțiuni importante de siguranță

Toți operatorii trebuie să citească aceste instrucțiuni înainte de utilizare

Citiți toate instrucțiunile conținute în acest manual. Păstrați acest manual într-un loc sigur, astfel încât informațiile să fie disponibile în orice moment. Dacă dați echipamentul unei alte persoane, asigurați-vă că furnizați aceste instrucțiuni de utilizare. Măsurile de siguranță de bază trebuie respectate întotdeauna pentru a reduce riscul de incendiu, șoc electric și vătămare corporală.

Observați simbolul de alertă de siguranță personală utilizat în acest manual pentru a vă atrage atenția asupra unui

dat împreună cu instrucțiunea de operare specifică. Aceasta înseamnă că operațiunea necesită special

ATENȚIE,

CONȘTIENTIZARE.

Utilizare prevăzută

Acest motoferăstrău electric a fost proiectat și fabricat pentru tăierea și curățarea ramurilor de copaci și pentru tăierea buștenilor mai mici de până la 10 in. (25 cm) grosime. Toate obiectele din lemn care urmează să fie tăiate cu acest motoferăstrău nu trebuie să fie mai groase decât capacitățile maxime de tăiere ale barei de ghidare.

Utilizare necorespunzătoare

Orice altă utilizare diferită de aplicațiile menționate mai sus prezintă un pericol grav pentru utilizator și poate deteriora atât scula, cât și proprietatea dumneavoastră personală. Exemple de utilizare necorespunzătoare includ, dar nu se limitează la:

• tăierea gardurilor vii;
• sculptură;
• secționarea paleților, lăzilor și a diferitelor materiale de ambalare;
• secționarea mobilierului sau a altor materiale cu cuie, șuruburi sau alte componente metalice;
• măcelărirea cărnii;
• utilizarea mașinii pentru a ridica, muta sau despica obiecte;
• utilizarea mașinii în timp ce este fixată pe suporturi fixe.

Utilizarea necorespunzătoare a mașinii va anula garanția, va scuti producătorul de toate obligațiile. Utilizatorul va fi, prin urmare, răspunzător pentru toate daunele sau vătămările aduse lui/ei sau altora.

Siguranță generală

Când utilizați scule electrice de grădină, trebuie respectate întotdeauna măsurile de siguranță de bază pentru a reduce riscul de incendiu, șoc electric și vătămare corporală, inclusiv următoarele:

1. Păstrați apărătoarele la locul lor – Apărătoarele de protecție trebuie verificate periodic pentru a vă asigura că sunt montate corect și în stare de funcționare corectă.
2. Îndepărtați cheile de reglare și cheile fixe – Verificați dacă cheile de reglare au fost scoase din ferăstrău înainte de a-l porni.
3. Păstrați zona de lucru curată și bine iluminată – Curățați zona de lucru de ramuri și crengi după fiecare sesiune de tăiere. Zonele aglomerate invită la accidente.
4. Evitați condițiile periculoase – Nu utilizați această mașină în locuri ploioase, furtunoase, umede sau ude. Nu utilizați unitatea în atmosfere gazoase sau explozive. Motoarele din aceste unități scânteiază în mod normal, iar scânteile pot aprinde vaporii.
5. Nu utilizați motoferăstrăul în ploaie.
6. Țineți spectatorii și copiii la distanță – Toți spectatorii, inclusiv copiii și animalele de companie, trebuie ținuți la o distanță sigură de zona de lucru.
7. Nu forțați scula – Va face treaba eficient și în siguranță dacă este utilizată la viteza pentru care a fost proiectată.
8. Utilizați scula potrivită – Nu forțați scula sau orice atașament al sculei să facă o treabă pentru care nu a fost destinată.
9. Purtați îmbrăcăminte adecvată – Nu purtați articole de îmbrăcăminte largi sau bijuterii, deoarece astfel de articole pot fi prinse în părțile mobile. Se recomandă purtarea de mănuși de cauciuc rezistente, încălțăminte antiderapantă substanțială și îmbrăcăminte strânsă pe corp atunci când lucrați în aer liber cu scule electrice.
10. Purtați acoperitoare de protecție pentru păr pentru a vă ține părul lung.
11. Purtați întotdeauna ochelari de protecție și apărători pentru urechi pentru a asigura protecția ochilor și a urechilor – Ochelarii de zi cu zi au doar lentile rezistente la impact și nu oferă aceeași protecție ca ochelarii de protecție.
12. Purtați măști de față sau de praf – Dacă operațiunea de tăiere este prăfuită, se recomandă utilizarea unei măști de față sau de praf special concepută pentru a filtra particulele microscopice.
13. Nu vă întindeți prea mult – Mențineți o poziție și un echilibru adecvat în orice moment.
14. Întrețineți sculele cu grijă – Păstrați sculele ascuțite și curate pentru cea mai bună și mai sigură performanță. Urmați instrucțiunile pentru lubrifiere și schimbarea accesoriilor.
15. Deconectați scula – Deconectați motoferăstrăul de la sursa de alimentare atunci când nu este utilizat, înainte de service, la transport sau la schimbarea lanțului sau a altor accesorii.
16. Reduceți riscul de pornire neintenționată – Asigurați-vă că întrerupătorul este în poziția OFF (oprit) înainte de a conecta scula la o sursă de alimentare.
17. Utilizați accesoriile recomandate – Consultați manualul de utilizare pentru accesoriile recomandate. Utilizarea accesoriilor necorespunzătoare poate cauza riscul de rănire.
18. Verificați dacă există piese deteriorate – Înainte de fiecare utilizare, reparați sau înlocuiți orice apărătoare sau piesă care este deteriorată. În plus, verificați alinierea părților mobile, blocarea părților mobile, ruperea pieselor și orice alte condiții care pot afecta funcționarea sculei.
19. Nu lăsați niciodată scula nesupravegheată în timp ce funcționează – Opriți alimentarea scoțând cablul de alimentare direct din priză. Nu părăsiți ferăstrăul până când bara de tăiere nu se oprește complet.
20. Evitați pornirea neintenționată – Nu transportați motoferăstrăul cu degetul pe întrerupător.
21. Nu apucați lama de tăiere expusă sau marginile de tăiere când ridicați sau țineți ferăstrăul – Asigurați-vă că închideți bara de tăiere în teaca de protecție atunci când nu este utilizată.
22. Fiți atenți – Urmăriți ce faceți. Folosiți bunul simț. Nu utilizați motoferăstrăul când sunteți obosit.
23. Depozitați scula inactivă în interior – Când nu sunt utilizate, aparatele trebuie depozitate în interior într-un loc uscat și înalt sau încuiat, la îndemâna copiilor.

PĂSTRAȚI ACESTE INSTRUCȚIUNI

Utilizarea și îngrijirea motoferăstrăului

Păstrați toate avertismentele și instrucțiunile pentru referințe viitoare. Termenul "sculă electrică" din avertismente se referă la motoferăstrăul dumneavoastră electric.

Opriți întrerupătorul de alimentare și deconectați sursa de alimentare înainte de a regla, inspecta, repara sau curăța scula electrică, când schimbați accesoriile sau când apar alte condiții periculoase. Toate sarcinile de întreținere trebuie efectuate după ce părțile rotative ale sculei electrice s-au oprit complet. Astfel de măsuri preventive de siguranță reduc riscul de pornire accidentală a sculei electrice.

1. Nu forțați scula electrică. Utilizați scula electrică corectă pentru aplicația dumneavoastră. Scula electrică corectă va funcționa mai bine, cu mai puține probabilități de daune personale sau mecanice, dacă este utilizată la viteza pentru care a fost proiectată.
2. Nu utilizați scula electrică dacă întrerupătorul nu o pornește și nu o oprește. Orice sculă electrică care nu poate fi controlată cu întrerupătorul este periculoasă și trebuie reparată.
3. Deconectați unitatea de la sursa de alimentare înainte de a face orice ajustări, de a schimba accesoriile sau de a depozita scula electrică. Astfel de măsuri preventive de siguranță reduc riscul de pornire accidentală a sculei electrice.
4. Depozitați sculele electrice inactive în interior, într-un loc uscat și încuiat, la îndemâna copiilor. Nu permiteți accesul la mașină persoanelor care nu sunt familiarizate cu scula electrică sau cu aceste instrucțiuni. Sculele electrice sunt periculoase în mâinile utilizatorilor neinstruiți.
5. Întrețineți sculele electrice cu grijă pentru a asigura o funcționare sigură și o performanță optimă. Păstrați mânerele uscate, curate și fără ulei și grăsime. Verificați dacă există dezalinierea sau obstrucționarea părților mobile, ruperea pieselor și orice alte condiții care pot afecta funcționarea sculei electrice. Dacă se constată daune, reparați scula electrică înainte de utilizare. Multe accidente sunt cauzate de sculele electrice prost întreținute.
6. Păstrați sculele de tăiere ascuțite și curate. Sculele de tăiere bine întreținute, cu margini de tăiere ascuțite, sunt mai puțin susceptibile de a se bloca și sunt mai ușor de controlat.
7. Utilizați scula electrică și accesoriile în conformitate cu aceste instrucțiuni și asigurați-vă că luați în considerare condițiile de lucru și lucrarea care trebuie efectuată. Utilizarea sculei electrice pentru operațiuni altele decât cele prevăzute ar putea duce la o situație periculoasă.
8. Părțile mobile prezintă riscuri. Țineți fața, părul, îmbrăcămintea, mâinile și picioarele departe de toate părțile mobile. Toate apărătoarele și atașamentele de siguranță trebuie instalate corect înainte de a utiliza scula electrică. Opriți și deconectați sursa de alimentare înainte de a atinge orice altă parte decât mânerele și întrerupătorul.

Siguranța electrică

1. Protecția cu întrerupător de circuit la defect de împământare (GFCI) ar trebui să fie asigurată pe circuit(e) sau priză(e) care urmează să fie utilizate pentru acest motoferăstrău electric. Sunt disponibile prize cu protecție GFCI încorporată și pot fi utilizate pentru această măsură de siguranță.
2. Asigurați-vă că tensiunea de rețea corespunde cu cea indicată pe eticheta unității. Utilizarea unei tensiuni necorespunzătoare poate deteriora motorul și poate răni utilizatorul.
3. Pentru a preveni șocurile electrice, utilizați numai cu un cablu prelungitor adecvat pentru utilizare în exterior, cum ar fi SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A sau SJTOW-A.

Înainte de utilizare, verificați dacă cablul prelungitor este în stare bună. Când utilizați un cablu prelungitor, asigurați-vă că utilizați unul suficient de gros pentru a suporta curentul pe care îl va consuma produsul dumneavoastră. Un cablu subdimensionat va provoca o scădere a tensiunii de linie, rezultând pierderea de putere și supraîncălzire.

Șocul electric poate provoca RĂNI GRAVE sau DECES.
Acordați atenție acestor avertismente:

• Nu permiteți ca nicio parte a motoferăstrăului electric să intre în contact cu apa în timpul funcționării. Dacă aparatul se udă în timp ce este oprit, ștergeți-l înainte de a-l porni.
• Utilizați numai un cablu prelungitor cu rating UL, CSA sau ETL pentru utilizare în exterior, în orice condiții meteorologice, cum ar fi Snow Joe^® + Sun Joe^® SJTW-A cablu prelungitor de 14 gauge și 50 de picioare cu capăt iluminat (Model PJEXT50-B). Vizitați sunjoe.com pentru a achiziționa acest cablu prelungitor online sau, pentru a comanda prin telefon, sunați la 1-866-SNOWJOE (1-866-766-9563).
• Nu utilizați un cablu prelungitor mai lung de 100 ft (30 m).
• Nu atingeți aparatul sau ștecherul acestuia cu mâinile ude sau în timp ce stați în apă. Purtarea cizmelor de cauciuc oferă o anumită protecție.

TABEL CABLURI PRELUNGITOARE

Lungimea cablului prelungitor:	Până la 50 ft (15 m)	+50 ft - 100 ft (+15 m - 30 m)
Grosimea firului (A.W.G.):	16	14

4. Pentru a reduce riscul de șoc electric, acest aparat are un ștecher polarizat (adică o lamă este mai lată decât cealaltă). Utilizați acest aparat numai cu un cablu prelungitor polarizat cu rating UL, CSA sau ETL recomandat pentru utilizare în exterior, în orice condiții meteorologice, cum ar fi Snow Joe^® + Sun Joe^® SJTW-A cablu prelungitor de 14 gauge și 50 de picioare cu capăt iluminat (Model PJEXT50-B). Vizitați sunjoe.com pentru a achiziționa acest cablu prelungitor online sau, pentru a comanda prin telefon, sunați la 1-866-SNOWJOE (1-866-766-9563).

   Ștecherul aparatului se va potrivi într-un cablu prelungitor polarizat doar într-un singur mod. Dacă ștecherul aparatului nu se potrivește complet în cablul prelungitor, inversați ștecherul. Dacă ștecherul tot nu se potrivește, obțineți un cablu prelungitor polarizat corect. Un cablu prelungitor polarizat va necesita utilizarea unei prize de perete polarizate. Ștecherul cablului prelungitor se va potrivi în priza de perete polarizată doar într-un singur mod. Dacă ștecherul nu se potrivește complet în priza de perete, inversați ștecherul. Dacă ștecherul tot nu se potrivește, contactați un electrician calificat pentru a instala priza de perete adecvată. Nu modificați în niciun fel ștecherul aparatului, priza cablului prelungitor sau ștecherul cablului prelungitor.
5. Pentru a preveni deconectarea cablului aparatului de la cablul prelungitor în timpul funcționării, utilizați cârligul de fixare a cablului prelungitor și/sau faceți un nod așa cum se arată în Tabelul 1.

Tabelul 1. Metoda de fixare a cablului prelungitor

(A) Legați cablul așa cum se arată

(B) Conectați ștecherul și priza

6. Nu abuzați de cablu. Nu trageți niciodată motoferăstrăul de cablu și nu trageți de cablu pentru a-l deconecta de la priză. Țineți cablul departe de căldură, ulei și margini ascuțite.

Aparate cu izolație dublă

Într-un aparat cu izolație dublă, sunt prevăzute două sisteme de izolație în loc de împământare. Nu sunt prevăzute mijloace de împământare pe un aparat cu izolație dublă și nici nu ar trebui adăugat un mijloc de împământare la aparat. Repararea unui aparat cu izolație dublă necesită o atenție extremă și cunoașterea sistemului și ar trebui efectuată numai de personal de service calificat la un dealer autorizat Snow Joe^® + Sun Joe^®. Piesele de schimb pentru un aparat cu izolație dublă trebuie să fie identice cu piesele pe care le înlocuiesc. Un aparat cu izolație dublă este marcat cu cuvintele "Double Insulation" ("Izolație dublă") sau "Double Insulated" ("Cu izolație dublă"). Simbolul (pătrat în interiorul unui pătrat) poate fi, de asemenea, marcat pe aparat.

IZOLAȚIE DUBLĂ: ÎMPĂMÂNTAREA NU ESTE NECESARĂ. LA REPARARE, UTILIZAȚI NUMAI PIESE DE SCHIMB IDENTICE.

Acest motoferăstrău electric este cu izolație dublă, eliminând necesitatea unui sistem de împământare separat. Utilizați numai piese de schimb identice. Citiți instrucțiunile înainte de a repara aparatele cu izolație dublă. Utilizați acest motoferăstrău numai așa cum este descris în acest manual.

Service

• Solicitați repararea sculei electrice de către o persoană de reparații calificată la un dealer autorizat Snow Joe^® + Sun Joe^®, folosind numai piese de schimb identice sau sunați la centrul de servicii pentru clienți Snow Joe^® + Sun Joe^® la 1-866-SNOWJOE (1-866-766-9563). Acest lucru va asigura menținerea siguranței sculei electrice.

Avertismente de siguranță pentru motoferăstrău

• Țineți toate părțile corpului departe de lanțul ferăstrăului când motoferăstrăul este în funcțiune. Înainte de a porni motoferăstrăul, asigurați-vă că lanțul ferăstrăului nu intră în contact cu nimic. Un moment de neatenție în timpul funcționării motoferăstrăului poate provoca încurcarea hainelor sau a corpului cu lanțul ferăstrăului.
• Țineți întotdeauna motoferăstrăul cu mâna dreaptă pe mânerul din spate și cu mâna stângă pe mânerul din față. Ținerea motoferăstrăului cu o configurație inversată a mâinii crește riscul de vătămare corporală și nu ar trebui făcută niciodată.
• Purtați ochelari de protecție și protecție auditivă. Dacă utilizați motoferăstrăul în fiecare zi în condiții normale, puteți fi expus la un nivel de zgomot de 85 dB (A) sau mai mare. Se recomandă echipament de protecție suplimentar pentru cap, mâini, picioare și tălpi. Îmbrăcămintea de protecție adecvată va reduce vătămarea corporală prin resturi zburătoare sau contact accidental cu lanțul ferăstrăului.
• Nu utilizați motoferăstrăul într-un copac. Funcționarea unui motoferăstrău în timp ce vă aflați într-un copac poate duce la vătămare corporală.
• Păstrați întotdeauna o poziție adecvată și utilizați motoferăstrăul numai când stați pe o suprafață fixă, sigură și plană. Suprafețele alunecoase sau instabile, cum ar fi scările, pot provoca pierderea echilibrului sau a controlului motoferăstrăului.
• Când tăiați o ramură care este sub tensiune, fiți atenți la revenire. Când tensiunea din fibrele lemnoase este eliberată, ramura încărcată cu arc poate lovi operatorul și/sau poate arunca motoferăstrăul scăpat de sub control.
• Folosiți o precauție extremă când tăiați arbuști și puieți. Materialul subțire poate prinde lanțul ferăstrăului și poate fi biciuit spre dumneavoastră sau vă poate dezechilibra.
• Transportați motoferăstrăul de mânerul din față cu motoferăstrăul oprit și departe de corp. Când transportați sau depozitați motoferăstrăul, montați întotdeauna capacul barei de ghidare. Manipularea corectă a motoferăstrăului va reduce probabilitatea contactului accidental cu lanțul ferăstrăului în mișcare.
• Urmați instrucțiunile pentru lubrifiere, tensionarea lanțului și schimbarea accesoriilor. Un lanț tensionat incorect sau slab lubrifiat se poate rupe sau poate crește șansa de recul.
• Păstrați mânerele uscate, curate și fără ulei și grăsime. Mânerele grase și uleioase sunt alunecoase și pot provoca pierderea controlului.
• Tăiați numai lemn. Nu utilizați motoferăstrăul pentru niciun alt scop. De exemplu, nu utilizați motoferăstrăul pentru a tăia plastic, zidărie sau materiale de construcție non-lemnoase. Utilizarea motoferăstrăului în aceste moduri incorecte ar putea duce la daune grave pentru dumneavoastră și pentru scula dumneavoastră.

Prevenirea reculului

Reculul este rezultatul utilizării greșite a sculei și/sau a procedurilor sau condițiilor de operare incorecte. Acesta are loc atunci când nasul sau vârful barei de ghidare atinge un obiect sau când lemnul se închide și ciupește lanțul ferăstrăului în tăietură. Contactul cu vârful în unele cazuri poate provoca o reacție inversă bruscă, aruncând bara de ghidare în sus și înapoi spre operator.
Această reacție bruscă vă poate face să pierdeți controlul ferăstrăului, ceea ce ar putea duce la vătămări corporale grave.

Pentru a evita reculul și potențialul de accident sau vătămare, luați următoarele precauții când utilizați motoferăstrăul:

• Mențineți o prindere fermă (mâna dreaptă pe mânerul din spate și mâna stângă pe mânerul din față cu degetele mari și degetele încercuind mânerele respective) și poziționați-vă corpul și brațele pentru a vă permite să rezistați forțelor de recul. Forțele de recul pot fi controlate de operator dacă se iau măsurile de precauție adecvate. Nu dați drumul motoferăstrăului.
• Nu vă întindeți prea mult și nu tăiați deasupra înălțimii umerilor. Acest lucru ajută la prevenirea contactului neintenționat cu vârful și permite un control mai bun al motoferăstrăului în situații neașteptate.
• Utilizați numai bare și lanțuri de înlocuire specificate de producător. Barele și lanțurile de înlocuire incorecte pot provoca ruperea lanțului și/sau recul.
• Urmați instrucțiunile producătorului pentru ascuțirea și întreținerea lanțului ferăstrăului. Reducerea înălțimii ecartamentului de adâncime poate duce la un recul crescut.
• Respectați întotdeauna reglementările de siguranță și urmați tehnicile corecte de tăiere.
• Asigurați transportul sigur al motoferăstrăului. Ori de câte ori mașina urmează să fie manipulată sau transportată, trebuie să:
  • opriți motorul și așteptați ca lanțul să se oprească complet;
  • montați capacul barei de ghidare;
  • țineți mașina folosind mânerele și poziționați bara în direcția opusă celei utilizate în timpul funcționării.

Când utilizați un vehicul pentru a transporta motoferăstrăul, fixați scula ferm și poziționați-o astfel încât să nu reprezinte un pericol pentru niciun pasager.

• Înainte de a tăia, curăța sau despica pentru prima dată, asigurați-vă că:
  • ați fost instruit în mod specific pentru a utiliza acest tip de echipament;
  • ați citit cu atenție reglementările de siguranță și instrucțiunile de utilizare conținute în acest manual;
  • exersați mai întâi pe bușteni pe pământ sau atașați la capre/cai de tăiat, pentru a vă familiariza cu mașina și cu tehnicile corecte de tăiere.

Protecție împotriva influențelor mediului

1. Purtați haine de lucru adecvate. Purtați ochelari de protecție.
2. Protejați-vă scula electrică de umezeală și ploaie. Umezeala și ploaia pot provoca daune electrice și motorului periculoase.
3. Nu utilizați scula electrică lângă vapori și lichide inflamabile.
4. Utilizați scula electrică numai în condiții uscate și la o temperatură ambientală de 50 – 104°F (10 – 40°C).
5. Depozitați scula electrică numai în locuri uscate, cu o temperatură ambientală de 50 – 104°F (10 – 40°C). Protejați scula electrică de umiditate și lumina directă a soarelui.

Simboluri de siguranță

Următorul tabel prezintă și descrie simbolurile de siguranță care pot apărea pe acest produs. Citiți, înțelegeți și urmați toate instrucțiunile de pe mașină înainte de a încerca să o asamblați și să o utilizați.

Simboluri	Descrieri	Simboluri	Descrieri
	CITIȚI MANUALUL (MANUALELE) OPERATORULUI – Citiți, înțelegeți și urmați toate instrucțiunile din manualul (manualele) utilizatorului înainte de a încerca să asamblați și să utilizați.		Țineți spectatorii și copiii la o distanță sigură.
	ALERTĂ DE SIGURANȚĂ – Indică o precauție, un avertisment sau un pericol.		PURTAȚI PROTECȚIE PENTRU OCHI ȘI AUZ – Pentru protecție împotriva rănilor, purtați apărătoare pentru urechi și ochelari de protecție.
	AVERTISMENT! Nu expuneți unitatea la ploaie sau condiții umede.		Purtați mănuși de protecție și încălțăminte antiderapantă când utilizați mașina și manipulați resturi.
	LAME ROTATIVE – Țineți mâinile și picioarele departe de deschideri în timp ce ferăstrăul funcționează.		Direcția corectă a dinților de tăiere.
	Evitați contactul vârfului barei de ghidare cu orice obiect. Contactul cu vârful poate face ca bara de ghidare să se deplaseze brusc în sus și înapoi, ceea ce poate provoca vătămări grave utilizatorului.		Ambele mâini trebuie folosite întotdeauna când utilizați motoferăstrăul.
	OPRIȚI! Scoateți ștecherul din priză înainte de a curăța sau de a efectua verificări de întreținere.		OPRIȚI! Scoateți imediat ștecherul din priză dacă cablul este deteriorat sau tăiat.
	Partea rotativă va funcționa continuu timp de câteva secunde după ce opriți mașina.		Izolație dublă.

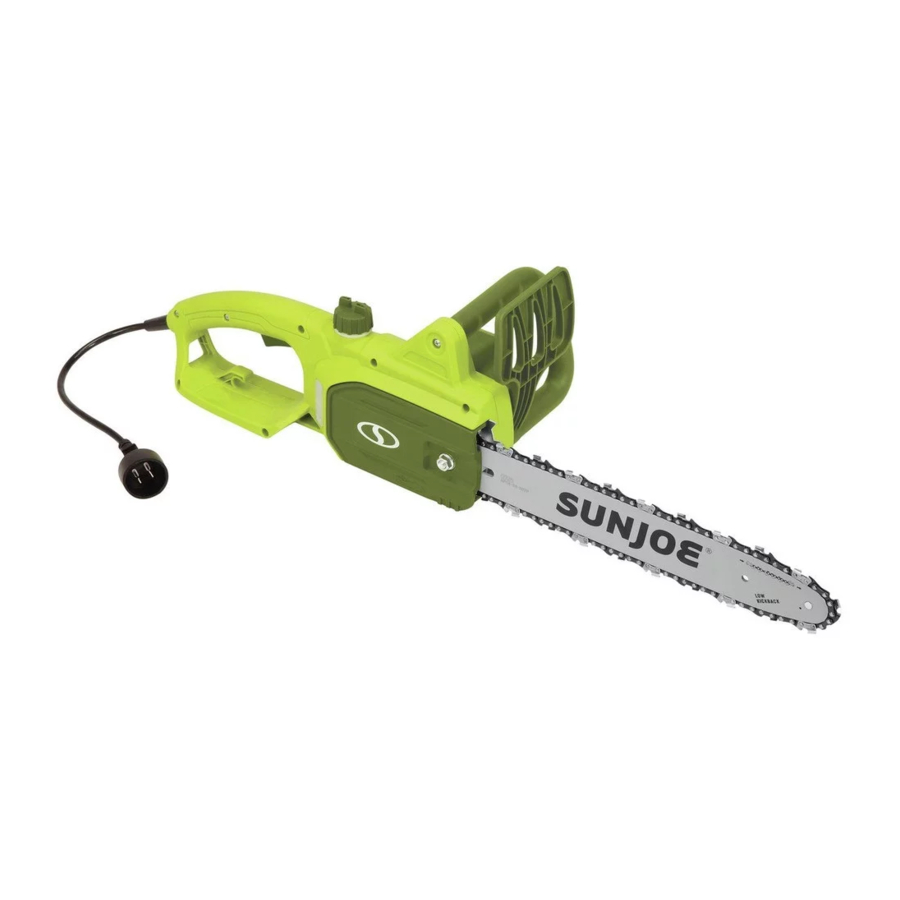

Cunoaște-ți Drujba Electrică

Citește cu atenție manualul de utilizare și regulile de siguranță înainte de a utiliza drujba electrică. Compară ilustrația de mai jos cu unitatea reală pentru a te familiariza cu locația diferitelor comenzi și ajustări. Păstrează acest manual pentru referințe viitoare.

1. Lanț Oregon de 14 in.
2. Bară de ghidare Oregon de 14 in.
3. Protecție frontală pentru mână
4. Mâner frontal
5. Capac rezervor ulei
6. Buton de blocare de siguranță
7. Mâner spate
8. Întrerupător cu trăgaci
9. Cablu de alimentare
10. Cârlig de fixare a cablului prelungitor
11. Fereastră indicator nivel ulei
12. Capac capăt lanț/pinion
13. Piuliță capac capăt
14. Cheie hexagonală/șurubelniță cu lamă
15. Teacă pentru bara de tăiere

Date Tehnice

Motor: 9A
Tensiune Nominală: 120V ~ 60 Hz
Viteză fără Sarcină: 6300 rpm
Lungime Bară/Lanț: 14 in. (35.6 cm)
Grosime Maximă de Tăiere:

13.5 in. (34.3 cm)
Recomandat: 12.5 in. (31.8 cm)

Capacitate Rezervor Ulei: 4 fl oz (120 ml)
Viteza Lanțului: 37.7 ft/s (11.5 m/s)
Greutate Netă: 7.7 lbs (3.5 kg)

Despachetare

Conținutul Cutiei

• Drujbă electrică
• Lanț Oregon de 14 in. (35.6 cm) (pre-montat pe bară)
• Bară de ghidare Oregon de 14 in. (35.6 cm)
• Cheie hexagonală/șurubelniță cu lamă cu două capete
• Teacă pentru bara de tăiere
• Manual cu card de înregistrare
  1. Scoate cu grijă drujba și verifică dacă toate elementele de mai sus sunt furnizate.
  2. Inspectează cu atenție produsul pentru a te asigura că nu au avut loc spargeri sau deteriorări în timpul transportului. Dacă găsești piese deteriorate sau lipsă, NU returna unitatea la magazin. Te rugăm să suni la centrul de servicii clienți Snow Joe^® + Sun Joe^® la 1-866-SNOWJOE (1-866-766-9563).
     NOTĂ: Nu arunca cutia de transport și materialul de ambalare până când nu ești gata să folosești noua ta drujbă electrică. Ambalajul este fabricat din materiale reciclabile. Elimină corect aceste materiale în conformitate cu reglementările locale.

Echipamentul și materialul de ambalare nu sunt jucării. Nu lăsa copiii să se joace cu pungi de plastic, folii sau piese mici. Aceste articole pot fi înghițite și prezintă un risc de sufocare!

Asamblare

Poartă întotdeauna mănuși rezistente atunci când manipulezi bara și lanțul. Montează bara și lanțul cu mare atenție pentru a asigura siguranța și eficiența mașinii. Dacă ai dubii, contactează un dealer autorizat Snow Joe^® + Sun Joe^® sau sună la centrul de servicii clienți Snow Joe^® + Sun Joe^® la 1-866-SNOWJOE (1-866-766-9563).

Despachetarea și asamblarea trebuie finalizate pe o suprafață plană și stabilă, cu spațiu adecvat pentru mutarea mașinii și a ambalajului acesteia.

Nu porni niciodată motorul înainte de a instala bara de ghidare, lanțul și capacul lanțului. Fără toate aceste piese la locul lor, ambreiajul/pinionul poate sări sau exploda, expunând utilizatorul la vătămări potențial grave.

Pentru a evita vătămări corporale grave, citește și înțelege toate instrucțiunile de siguranță furnizate.

Înainte de a efectua orice întreținere, asigură-te că unealta este deconectată de la sursa de alimentare. Nerespectarea acestui avertisment ar putea duce la vătămări corporale grave.

Instalarea Barei de Ghidare + Lanțului

Unelte și consumabile necesare:

• Cheie hexagonală/șurubelniță cu lamă cu două capete (furnizată)
• Mănuși de lucru rezistente

NOTĂ: Când înlocuiești bara de ghidare și lanțul, folosește numai piese de schimb identice. Asigură-te că drujba este deconectată de la sursa de alimentare înainte de a continua cu instalarea.

1. Folosește cheia hexagonală pentru a deșuruba piulița capacului capăt și scoate capacul capăt lanț/pinion (Fig. 1).


   NOTĂ: Când achiziționezi prima dată drujba, lanțul va veni pre-montat pe bara de ghidare pentru o instalare ușoară. Consultă doar instrucțiunile pentru montarea barei (vezi pasul 3). Dacă trebuie să înlocuiești lanțul în viitor, urmează toți pașii detaliați de mai jos.
2. Așază noul lanț de drujbă într-o buclă și îndreaptă orice îndoituri. PARTEA ASCUȚITĂ A DINȚILOR TREBUIE SĂ FIE ÎNDREPTATĂ ÎN DIRECȚIA OPUSĂ ȚIE ȘI ÎN DIRECȚIA DE ROTAȚIE A LANȚULUI INDICATĂ PE BARA DE GHIDARE. Dacă dinții sunt îndreptați înapoi, întoarce bucla (Fig. 2).


3. Începând de la vârf, montează zalele de antrenare a lanțului în canelura barei, lăsând o buclă în partea din spate a barei. Lanțul se va potrivi lejer până când este așezat pe pinion (Fig. 3).


   NOTĂ: Asigură-te de direcția lanțului. Dacă lanțul este montat invers, drujba va vibra anormal și nu va tăia.
4. Ține lanțul în poziție pe bară și așază bucla în jurul pinionului. Potrivește bara la același nivel cu suprafața de montare, astfel încât știfturile barei să fie în fanta lungă a barei, iar știftul de reglare să fie în orificiul știftului de tensionare a lanțului (Fig. 4).


NOTĂ: Dacă știftul de reglare nu ajunge la orificiul știftului de tensionare a lanțului, rotește șurubul de tensionare a lanțului în sens invers acelor de ceasornic până când orificiul știftului se aliniază cu știftul de reglare.

5. În timp ce menții bara și lanțul la același nivel cu suprafața de montare, reglează tensiunea lanțului după cum este necesar, reglând șurubul de tensionare a lanțului cu șurubelnița cu lamă plată furnizată. Rotește șurubul de tensionare a lanțului în sensul acelor de ceasornic pentru a strânge lanțul sau în sens invers acelor de ceasornic pentru a slăbi lanțul (Fig. 5).


6. Înlocuiește capacul capăt lanț/pinion introducând mai întâi urechea din spate în fanta urechii din spate și poziționează capacul peste capătul barei. Strânge piulița capacului capăt; lasă bara suficient de lejeră pentru a se mișca ușor pentru reglarea tensiunii (Fig. 6).


7. Elimină tot jocul din lanț rotind șurubul de tensionare a lanțului în sensul acelor de ceasornic până când lanțul se așază strâns pe bară, cu zalele de antrenare la același nivel în interiorul canelurii barei (Fig. 7).


   NOTĂ: Lanțul este tensionat corect atunci când nu există lăsare pe partea inferioară a barei de ghidare; lanțul este strâns, dar poate fi rotit manual fără a se bloca. Pentru mai multe informații despre tensionarea lanțului, vezi secțiunea de întreținere începând cu.
8. Strânge complet piulița capacului capăt folosind cheia hexagonală.
   NOTĂ: Dacă lanțul este prea strâns, nu se va roti. Slăbește ușor piulița capacului capăt și rotește tensionatorul lanțului cu 1/4 de rotație în sens invers acelor de ceasornic. Ridică vârful barei de ghidare și strânge din nou piulița capacului capăt. Asigură-te că lanțul poate fi rotit manual fără a se bloca.
   NOTĂ: Un lanț nou tinde să se întindă; verifică frecvent tensiunea lanțului și reglează tensiunea după cum este necesar.

Înlocuirea Barei de Ghidare + Lanțului

1. Deconectează drujba de la sursa de alimentare.
2. Folosește cheia hexagonală furnizată pentru a deșuruba piulița capacului capăt pentru a scoate capătul lanț/pinion (Fig. 1).
3. Scoate bara de tăiere și lanțul de pe suprafața de montare (Fig. 8).

4. Scoate lanțul vechi de pe bară.
5. Pentru a așeza și instala corect noul lanț de drujbă, urmează pașii 2 până la 6 din secțiunea "Instalarea Barei de Ghidare + Lanțului" începând cu.

Pregătirea pentru lucru

Verificarea mașinii

Înainte de a efectua orice verificări, ajustări, reparații sau întreținere a mașinii, asigurați-vă că unitatea nu este conectată la sursa de alimentare.

Înainte de a începe lucrul, vă rugăm să:

• Verificați dacă toate șuruburile de pe mașină și bara de ghidare sunt bine strânse;
• Verificați dacă lanțul este corect tensionat, ascuțit corespunzător și nu prezintă semne de deteriorare;
• Verificați dacă mânerele și dispozitivele de protecție sunt curate și uscate, montate corect și fixate bine pe mașină;
• Verificați dacă comutatorul de declanșare și butonul de siguranță se mișcă liber, fără a forța, și revin automat și rapid înapoi în pozițiile lor neutre;
• Verificați dacă comutatorul de declanșare rămâne blocat până când este apăsat butonul de siguranță;
• Asigurați-vă că orificiile de aerisire pentru răcire nu sunt înfundate cu rumeguș sau resturi;
• Verificați dacă nivelul uleiului de lanț nu este sub marcajul nivelului "MIN"; dacă este necesar, completați uleiul până la 1 cm de marginea umpluturii.

NOTĂ: Trebuie să umpleți rezervorul de ulei de lanț cu ulei de bară și lanț înainte de a utiliza drujba.

Ajustarea tensiunii lanțului

Înainte de a efectua orice verificări, ajustări, reparații sau întreținere a mașinii, asigurați-vă că instrumentul este deconectat de la sursa de alimentare.

Lanțul va continua să funcționeze timp de câteva secunde după oprirea instrumentului.

1. Slăbiți piulița capacului terminal până când este strânsă manual. Utilizați șurubelnița cu lamă plată pentru a roti șurubul de tensionare a lanțului în sensul acelor de ceasornic pentru a tensiona lanțul. Un lanț rece va fi tensionat corect atunci când nu există slăbiciune pe partea inferioară a barei de ghidare; lanțul este strâns, dar poate fi rotit manual fără a se lega (Fig. 9).

2. Tensiunea este corectă atunci când legăturile de antrenare de pe lanț nu alunecă din ghidajul lanțului de pe bară atunci când lanțul este tras în sus din mijlocul barei (Fig. 10).


Lubrifiant pentru lanț

Nerespectarea lubrifierii lanțului va cauza deteriorarea lanțului și a barei. Utilizați un ulei de bară și lanț de bună calitate, conceput special pentru utilizarea cu drujbele. Uleiul de bară și lanț poate fi achiziționat de la magazinul dvs. local de hardware sau online la sunjoe.com.

NOTĂ: Este normal ca uleiul să se scurgă din ferăstrău atunci când nu este utilizat. Pentru a preveni scurgerile, goliți rezervorul de ulei după fiecare utilizare. Când depozitați unitatea pentru o perioadă lungă de timp (3 luni sau mai mult), asigurați-vă că lanțul este ușor lubrifiat. Acest lucru va preveni ruginirea pe lanț și pe roata dințată a barei.

Nu utilizați drujba cu niciun tip de accesoriu sau atașament. O astfel de utilizare ar putea fi periculoasă.

Funcționare

Pornirea mașinii

Înainte de a porni drujba, scoateți capacul rezervorului de ulei și adăugați ulei de bară și lanț până în partea de sus a ferestrei nivelului de ulei (Fig. 11).


Un minut de utilizare va consuma aproximativ 0,2 fl oz (6 ml) de ulei. Reumpleți când nivelul uleiului scade la 1/4 dintr-un rezervor.

NOTĂ: Drujba dvs. electrică este echipată cu o pompă de ulei automată pentru ungerea barei și a lanțului. Trebuie să adăugați ulei de bară și lanț pentru ca drujba dvs. să funcționeze.

1. Conectați drujba electrică la o priză de 120 V funcțională, folosind un prelungitor de exterior rezistent, cum ar fi Snow Joe^® + Sun Joe^® SJTW-A prelungitor de țeavă de 14-gauge de 50 de picioare cu capăt iluminat (Model PJEXT50-B). Vizitați sunjoe.com pentru a comanda online sau sunați la 1-866-SNOWJOE (1-866-766-9563) pentru a comanda prin telefon.
2. Faceți o buclă în cablul de alimentare și împingeți-o în sus prin orificiul din mâner și în jurul cârligului de reținere a cablului (Fig. 12), apoi conectați cablul prelungitor la cablul aparatului.


3. Asigurați-vă că bara de ghidare nu atinge solul sau orice alt obiect.
4. Țineți drujba ferm cu ambele mâini.
5. Pentru a porni instrumentul, apăsați și mențineți apăsat butonul de blocare de siguranță cu degetul mare, apoi strângeți declanșatorul cu degetele. Odată ce instrumentul funcționează, eliberați butonul de blocare de siguranță (Fig. 13).


6. Pentru a opri instrumentul, eliberați comutatorul de declanșare (Fig. 13).

NOTĂ: Nu apăsați comutatorul de declanșare până când nu sunteți gata să faceți o tăietură.

Sfaturi de operare

Pentru siguranța dumneavoastră și a celorlalți:

1. Nu utilizați mașina fără a citi cu atenție instrucțiunile. Familiarizați-vă cu comenzile și utilizarea corectă a mașinii. Învățați cum să opriți rapid mașina.
2. Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care apar altor persoane sau proprietății acestora.
3. Purtați întotdeauna îmbrăcăminte adecvată când utilizați mașina. Purtați mănuși anti-vibrații și alte echipamente de protecție personală.
   NOTĂ: Toate precauțiile menționate mai sus nu garantează, totuși, prevenirea anumitor riscuri – adică fenomenul Raynaud sau sindromul de tunel carpian. Pentru operatorii care utilizează această mașină pentru perioade prelungite, se recomandă efectuarea de controale periodice ale mâinilor și degetelor. Dacă apare vreunul dintre simptomele menționate mai sus, vă rugăm să contactați imediat un medic.
4. Lucrați numai în lumină naturală sau în lumină artificială bună.
5. Aveți grijă maximă când lucrați lângă garduri metalice.
6. Aveți grijă să nu loviți bara puternic de obiecte străine sau de resturi zburătoare cauzate de mișcarea lanțului.
7. Nu utilizați motoferăstrăul într-un copac, pe o scară sau pe o schelă. Acest lucru este extrem de periculos.
8. Folosiți o precauție extremă atunci când tăiați arbuști mici, puieți sau membre sub tensiune. Un astfel de material subțire și tensionat poate prinde ferăstrăul și poate reveni spre dumneavoastră, vă poate dezechilibra sau poate sări înapoi.
9. Nu tăiați viță de vie și/sau arbuști mici.
10. Înainte de a porni unitatea, asigurați-vă că motoferăstrăul nu intră în contact cu niciun obiect.

    Lanțul continuă să se rotească după ce ferăstrăul este oprit. Nu utilizați unealta în condiții de umiditate.

Amintiți-vă întotdeauna că un motoferăstrău utilizat incorect poate dăuna sau deranja pe alții și poate avea un impact serios asupra mediului.

Pentru a respecta oamenii și mediul:

• Evitați utilizarea mașinii în medii sau în momente ale zilei în care ar putea deranja pe alții.
• Respectați cu scrupulozitate reglementările și prevederile locale pentru eliminarea materialelor reziduale după tăiere.
• Respectați cu scrupulozitate reglementările și prevederile locale pentru eliminarea uleiurilor, pieselor deteriorate sau a oricăror elemente care au un impact puternic asupra mediului.
• O anumită cantitate de ulei de lubrifiere a lanțului este eliberată în mediu atunci când mașina funcționează, așa că utilizați numai uleiuri biodegradabile fabricate special pentru această utilizare.
• Pentru a evita riscul de incendiu, nu lăsați mașina cu motorul fierbinte pe frunze sau iarbă uscată.

Expunerea prelungită la vibrații poate provoca leziuni și tulburări neurovasculare (numite și "sindromul Raynaud" sau "mână albă"), în special persoanelor care suferă de tulburări de circulație. Simptomele pot afecta mâinile, încheieturile și degetele și se manifestă prin pierderea sensibilității, amorțeală, mâncărime, durere și decolorarea sau modificări vizibile ale pielii. Aceste efecte pot fi agravate de temperaturile ambientale scăzute și/sau de strângerea prea puternică a mânerelor. Dacă apar simptomele, durata de timp în care este utilizată mașina trebuie redusă și trebuie consultat un medic.

Verificări în timpul lucrului

• Verificarea tensiunii lanțului

Lanțul tinde să se întindă treptat pe măsură ce lucrați, așa că trebuie să verificați frecvent tensiunea acestuia.

În prima perioadă de utilizare (sau după înlocuirea lanțului), tensiunea lanțului trebuie verificată mai frecvent din cauza așezării lanțului.

Nu lucrați niciodată cu lanțul slăbit, deoarece poate fi periculos dacă lanțul alunecă de pe șinele de ghidare.

Pentru a regla tensiunea lanțului, urmați instrucțiunile din "Reglarea tensiunii lanțului".

• Verificarea debitului de ulei

Nu utilizați niciodată mașina fără lubrifiere! Puteți verifica nivelul uleiului din rezervor prin indicatorul transparent. Asigurați-vă că umpleți rezervorul de ulei de fiecare dată când utilizați mașina. Pentru rezultate optime, utilizați numai un ulei de bară și lanț de bună calitate, conceput special pentru utilizarea cu motoferăstraie.
Asigurați-vă că bara și lanțul sunt la locul lor când verificați debitul de ulei.

Porniți motorul și verificați dacă uleiul de lanț este livrat așa cum se arată mai jos (Fig. 14).

Poziția corectă de tăiere

1. Greutatea trebuie să fie echilibrată cu ambele picioare pe sol solid.
2. Țineți brațul și cotul stâng blocate într-o poziție "braț drept" pentru a rezista oricărei forțe de recul (Fig. 15).


3. Corpul dumneavoastră ar trebui să fie întotdeauna în stânga liniei lanțului.

Proceduri de bază de tăiere

1. Copacii mici de până la 6 – 7 inci în diametru sunt de obicei tăiați într-o singură tăietură. Tăieturile de crestătură determină direcția în care va cădea copacul.

   Dacă copacul începe să cadă într-o direcție greșită sau dacă ferăstrăul s-a prins sau s-a blocat în timpul căderii, lăsați ferăstrăul și salvați-vă.

   Aruncați o privire periodică la vârful copacului în timpul tăieturii din spate pentru a vă asigura că copacul va cădea în direcția dorită.
2. Exersați tăierea câtorva bușteni mici folosind următoarele tehnici pentru a vă familiariza cu utilizarea ferăstrăului înainte de a începe o operațiune majoră de tăiere.
3. Luați poziția corectă în fața lemnului cu ferăstrăul oprit.
4. Apăsați pe trăgaci și lăsați lanțul să accelereze la viteză maximă înainte de a intra în tăietură.
5. Țineți ferăstrăul cu ambele mâini ferm. Țineți întotdeauna mâna stângă pe mânerul din față și mâna dreaptă pe mânerul din spate, astfel încât corpul dumneavoastră să fie în stânga liniei lanțului.
6. Mențineți unitatea în funcțiune tot timpul cât tăiați, menținând o viteză constantă.
7. Lăsați lanțul să facă treaba; exercitați doar o ușoară presiune descendentă. Dacă forțați tăietura, pot rezulta daune la bară, lanț sau unitate.
8. Nu puneți presiune pe ferăstrău la sfârșitul tăieturii.
9. Tăiați întotdeauna cu ambele picioare pe sol solid pentru a preveni căderea.
10. Nu tăiați deasupra înălțimii pieptului, deoarece este dificil de controlat forțele de recul cu un ferăstrău ținut sus.

Tehnici de tăiere

Înainte de a tăia sau curăța de crengi pentru prima dată, exersați tăierea buștenilor pe sol sau pe capre, astfel încât să vă familiarizați cu utilajul și cu cele mai potrivite tehnici de tăiere. Când tăiați un copac, mențineți pe toată lumea la o distanță sigură de zona de tăiere. Cea mai sigură distanță ar trebui să fie de cel puțin două ori înălțimea celor mai mari copaci din zona de tăiere.

Țineți întotdeauna utilajul cu ambele mâini când tăiați.

Opriți imediat motorul dacă lanțul se oprește în timpul tăierii. Fiți atenți la recul, care poate apărea dacă bara intră în contact cu un obstacol.

• Tăierea unui copac
  1. Când tăierea și curățarea de crengi sunt efectuate de două sau mai multe persoane în același timp, operațiunea de tăiere ar trebui să fie separată de operațiunea de curățare de crengi printr-o distanță de cel puțin două ori înălțimea copacului care este tăiat. Copacii nu trebuie tăiați în niciun fel care ar putea pune în pericol o persoană, ar lovi o linie de utilități sau ar cauza daune materiale. Dacă copacul intră în contact cu o linie de utilități, compania de utilități trebuie notificată imediat.

     Verificați copacul pentru ramuri deteriorate sau moarte care ar putea cădea și vă pot lovi în timpul procesului de tăiere.
  2. Operatorul drujbei ar trebui să stea pe partea superioară a terenului, deoarece copacul este probabil să se rostogolească sau să alunece în jos după ce este tăiat.
  3. Planificați o cale de evacuare și curățați zona corespunzătoare înainte de a începe lucrul. Calea de evacuare ar trebui să se extindă înapoi și în diagonală spre spatele liniei de cădere așteptate, așa cum este ilustrat (Fig. 16).


  4. Înainte de a începe tăierea, luați în considerare înclinarea naturală a copacului, locația ramurilor mai mari și direcția vântului pentru a vă ajuta să apreciați direcția în care va cădea copacul.

     Nu tăiați copaci în perioade de vânt puternic sau precipitații abundente. Așteptați condiții favorabile pentru a face tăierea.

     Nu tăiați copaci care au o înclinare extremă sau copaci mari care au membre putrezite, scoarță desprinsă sau trunchiuri goale. Puneți acești copaci să fie împinși sau trași în jos cu echipamente grele, apoi tăiați-i.
  5. Îndepărtați murdăria, pietrele, scoarța desprinsă, cuiele, capsele și sârma de pe copacul care urmează să fie tăiat.

• Crestarea de subminare
  Faceți crestătura de 1/3 din diametrul copacului, perpendicular pe direcția căderii, așa cum este ilustrat (Fig. 17).


  Faceți mai întâi tăietura orizontală inferioară de crestare.
  Acest lucru va ajuta la evitarea prinderii lanțului de ferăstrău sau a barei de ghidare atunci când se face a doua crestătură.

• Tăierea din spate pentru doborâre
  1. Faceți tăierea din spate pentru doborâre cu cel puțin 2 in. (50 mm) mai sus decât tăietura orizontală de crestare, așa cum este ilustrat (Fig. 18). Păstrați tăierea din spate pentru doborâre paralelă cu tăietura orizontală de crestare. Poziționați strategic tăierea din spate pentru doborâre, astfel încât să rămână suficient lemn pentru a acționa ca o balama. Lemnul balamalei împiedică copacul să se răsucească și să cadă în direcția greșită. Nu tăiați prin balama.
  2. Pe măsură ce tăierea se apropie de balama, copacul ar trebui să înceapă să cadă. Dacă există vreo șansă ca copacul să nu cadă în direcția dorită sau să se balanseze înapoi și să lege lanțul de ferăstrău, opriți tăierea înainte ca tăierea din spate pentru doborâre să fie completă și utilizați pene de lemn, plastic sau aluminiu pentru a deschide tăietura și a lăsa copacul să cadă de-a lungul liniei de cădere dorite.
  3. Când copacul începe să cadă, scoateți drujba din tăietură, opriți motorul, puneți drujba jos, apoi utilizați calea de retragere planificată. Rămâneți atenți la căderea membrelor de deasupra capului și urmăriți-vă picioarele.

• Curățarea de crengi a unui copac
  Curățarea de crengi este procesul prin care ramurile sunt îndepărtate dintr-un copac căzut. Când curățați de crengi, lăsați membrele inferioare mai mari pentru a sprijini bușteanul de pe sol. Îndepărtați membrele mici dintr-o singură tăietură, așa cum este ilustrat (Fig. 18).


  Ramurile sub tensiune ar trebui tăiate de jos în sus pentru a evita legarea drujbei.

  Acordați o atenție specială locului unde se află ramurile pe sol și recunoașteți următoarele riscuri:

1. ramurile pot fi sub tensiune;
2. direcția în care va cădea ramura poate diferi de cea anticipată;
3. copacul poate fi instabil după ce ramura a fost tăiată.


• Tăierea unui buștean
  Tăierea este procesul prin care un buștean este tăiat în lungimi. Este important să vă asigurați că aveți o poziție fermă și că greutatea dumneavoastră este distribuită uniform pe ambele picioare. Când este posibil, bușteanul ar trebui ridicat și sprijinit prin utilizarea de membre, bușteni sau pene. Urmați aceste instrucțiuni simple pentru o tăiere ușoară:
  1. Când bușteanul este sprijinit pe toată lungimea sa, așa cum este ilustrat (Fig. 19A), tăiați de sus (tăiere deasupra).

  2. Când bușteanul este sprijinit la un capăt (Fig. 19B), tăiați 1/3 din diametru de dedesubt (tăiere dedesubt). Apoi faceți tăietura de finisare prin tăiere deasupra pentru a întâlni prima tăietură.


  3. Când bușteanul este sprijinit la ambele capete (Fig. 19C), tăiați 1/3 din diametru de sus (tăiere deasupra). Apoi faceți tăietura de finisare prin tăiere dedesubt a celor 2/3 inferioare pentru a întâlni prima tăietură.

  4. Este mai ușor să tăiați un buștean folosind bara de protecție cu țepi (Fig. 19D).

     • Săpați bara de protecție cu țepi în buștean și folosiți-o ca pivot. Tăiați cu o mișcare arcuită pentru a face bara să pătrundă în lemn.
     • Repetați de mai multe ori dacă este necesar, schimbând punctul în care plantați bara de protecție cu țepi.
     • Când tăiați pe o pantă, stați întotdeauna pe partea superioară a bușteanului (Fig. 20).

       Când tăiați prin buștean, mențineți controlul eliberând presiunea de tăiere aproape de sfârșitul tăieturii fără a vă relaxa prinderea pe mânerele drujbei. Nu lăsați lanțul să intre în contact cu solul.
       După finalizarea tăieturii, așteptați ca lanțul ferăstrăului să se oprească înainte de a muta drujba. Opriți întotdeauna motorul înainte de a vă deplasa de la un copac la altul.

Finalizarea lucrărilor

Când ați terminat lucrul:

• Opriți motorul și deconectați unitatea de la sursa de alimentare.
• Așteptați ca lanțul să se oprească și lăsați mașina să se răcească.
• Îndepărtați orice urme de rumeguș sau depuneri de ulei de pe lanț.
• Dacă există murdărie excesivă sau acumulare de rășină, demontați lanțul și puneți-l într-un recipient cu un detergent adecvat. Apoi clătiți-l cu apă curată și tratați-l cu un spray anticoroziv adecvat înainte de a-l reasambla pe mașină.
• Montați teaca barei de tăiere pe bară înainte de depozitare.

  Lăsați motorul să se răcească complet înainte de a depozita motoferăstrăul în orice spațiu închis.

Pentru a reduce riscurile de incendiu, curățați bine mașina pentru a îndepărta rumegușul, crengile, frunzele sau excesul de grăsime. Nu lăsați niciodată recipiente cu resturi tăiate în interiorul zonei de depozitare.

Întreținere

Vă rugăm să contactați un dealer autorizat Snow Joe^® + Sun Joe^® sau să sunați la centrul de servicii pentru clienți Snow Joe^® + Sun Joe^® la 1-866-SNOWJOE (1-866-766-9563) pentru toate operațiunile de întreținere care nu sunt prevăzute în acest manual. Orice operațiune efectuată într-un centru de service neautorizat sau de personal necalificat va anula complet garanția.

Pentru siguranța dumneavoastră și a celorlalți:

• Întreținerea corectă este esențială pentru a menține eficiența și siguranța inițială a mașinii în timp.
• Păstrați toate piulițele, șuruburile și șuruburile strânse pentru a vă asigura că echipamentul este în stare de funcționare sigură.
• Nu utilizați niciodată mașina cu piese uzate sau deteriorate. Piesele deteriorate trebuie înlocuite și niciodată reparate.
• Utilizați numai piese de schimb originale Snow Joe^® + Sun Joe^®. Piesele care nu sunt de aceeași calitate pot deteriora grav echipamentul, pot compromite siguranța și pot anula garanția.

Deconectați întotdeauna unitatea de la sursa de alimentare înainte de a efectua orice ajustări, întreținere sau reparații la motofierăstrăul electric.

• Purtați mănuși de protecție atunci când manipulați bara și lanțul.
• Păstrați teaca de protecție a barei de tăiere, cu excepția cazului în care interveniți direct pe bară sau pe lanț.
• Nu aruncați niciodată uleiuri sau alți poluanți în locuri neautorizate.

Răcirea motorului

Pentru a evita supraîncălzirea și deteriorarea motorului, mențineți întotdeauna orificiile de aerisire curate și fără rumeguș și resturi.

Tensiunea lanțului

Verificați tensiunea lanțului înainte de a utiliza ferăstrăul când lanțul este rece. Tensiunea corectă a unui lanț rece este atunci când nu există slăbiciune pe partea inferioară a barei de ghidare; lanțul este strâns, dar îl puteți roti manual fără a se lega.
În timpul funcționării normale a ferăstrăului, temperatura lanțului va crește. Zalele de antrenare ale unui lanț cald tensionat corect vor atârna aproximativ 0,050 in. (1,25 mm) în afara canelurii barei (Fig. 21). Rețineți că un lanț tensionat în timp ce este cald poate fi prea strâns la răcire. Verificați "tensiunea la rece" înainte de următoarea utilizare. Lanțul trebuie re-tensionat ori de câte ori suprafețele plane de pe zalele de antrenare atârnă în afara canelurii barei (Fig. 21).

NOTĂ: Un lanț nou tinde să se întindă. Verificați frecvent tensiunea lanțului și re-tensionați-l după cum este necesar.

Piulițe + Șuruburi

Verificați periodic dacă toate piulițele și șuruburile sunt strânse bine și dacă mânerele sunt bine fixate.

Ascuțirea lanțului

Pentru a vă asigura că motofierăstrăul funcționează în siguranță și eficient, este esențial ca componentele de tăiere să fie bine ascuțite. Se recomandă insistent înlocuirea lanțului odată ce își pierde capacitatea de a tăia curat și în siguranță. Este posibil, totuși, să ascuțiți lanțul existent dacă ascuțirea este efectuată cu atenție. Orice lucrare la lanț și bară necesită experiență specifică și instrumente speciale. Din motive de siguranță, vă recomandăm să contactați un dealer autorizat Snow Joe^® + Sun Joe^® sau să sunați la centrul de servicii pentru clienți Snow Joe^® + Sun Joe^® la 1-866-SNOWJOE (1-866-766-9563).

Ascuțirea este necesară atunci când:

• Rumegușul arată ca praf.
• Tăierea devine mai dificilă.
• Tăietura nu este dreaptă.
• Vibrațiile cresc.

Un centru de service autorizat va ascuți lanțul folosind instrumentele potrivite pentru a asigura o îndepărtare minimă a materialului și o ascuțime uniformă pe toate muchiile de tăiere.

Dacă ascuțiți singur lanțul, utilizați pile speciale cu secțiune rotundă cu diametrul de 5/32 inch (4 mm). Aveți nevoie de o anumită cantitate de abilități și experiență pentru a evita deteriorarea muchiilor de tăiere.

Ascuțiți lanțul după cum urmează (Fig. 22):

• Fixați ferm bara, cu lanțul montat, într-o menghină adecvată.
• Strângeți lanțul dacă este slăbit.
• Montați pila în ghidaj și apoi introduceți-o în dinte la un unghi constant față de muchia de tăiere.
• Ascuțiți într-o mișcare înainte de câteva ori și repetați acest lucru pe toate muchiile de tăiere orientate în același mod (dreapta sau stânga).
• Pentru a muta lanțul înainte, utilizați o șurubelniță.
• Întoarceți bara în menghină și repetați pe toate celelalte muchii de tăiere.
• Verificați dacă dintele limitatorului de adâncime nu iese mai mult decât instrumentul de inspecție și pilați orice părți proeminente cu o pilă plată, rotunjind marginile (Fig. 22).
• După ascuțire, îndepărtați toate urmele de pilire și praf și lubrifiați lanțul într-o baie de ulei. Înlocuiți lanțul ori de câte ori:
  • lungimea muchiilor de tăiere scade la 5 mm sau mai puțin;
  • există prea mult joc între zale și nituri.

Întreținerea barei de ghidare

Când bara de ghidare prezintă semne de uzură, întoarceți-o pe ferăstrău pentru a distribui uzura pentru o durată de viață maximă a barei. Formarea de pene sau bavuri pe șinele barei este un proces normal de uzură a barei. Ar trebui să neteziți astfel de defecte cu o pilă imediat ce apar.

Înlocuiți o bară cu oricare dintre următoarele defecte:

• uzură în interiorul șinelor barei, permițând lanțului să se așeze lateral;
• bară de ghidare îndoită;
• șine crăpate sau rupte;
• șine desfăcute.

Întoarceți ferăstrăul, verificați partea inferioară a barei de ghidare și asigurați-vă că orificiile de lubrifiere și canelura lanțului sunt lipsite de impurități.

Puteți achiziționa piese de schimb pentru motofierăstrăul electric Sun Joe^® SWJ699E online la sunjoe.com sau, pentru a comanda prin telefon, contactați serviciul clienți Snow Joe^® + Sun Joe^® la 1-866-SNOWJOE (1-866-766-9563).

Roata de lanț

Verificați periodic starea roții de lanț și înlocuiți-o când uzura depășește 0,5 mm (Fig. 23).

Nu montați un lanț nou cu o roată de lanț uzată sau invers.

Depozitare

După fiecare sesiune de lucru, curățați bine mașina pentru a îndepărta tot praful și resturile și glisați teaca barei peste bara de tăiere. Reparați sau înlocuiți orice piese defecte de pe unitate.
Depozitați mașina într-un loc uscat, încuiat, la îndemâna copiilor.

Asistență

Dacă motofierăstrăul electric Sun Joe^® SWJ699E necesită service sau întreținere, vă rugăm să sunați la 1-866-SNOWJOE (1-866-766-9563) pentru asistență.

Modelul și numerele de serie

Când contactați compania, reordonați piese sau aranjați service-ul de la un dealer autorizat, va trebui să furnizați modelul și numerele de serie, care pot fi găsite pe eticheta situată pe carcasa unității. Copiați aceste numere în spațiul de mai jos.

Depanare

Defecțiune	Cauză posibilă	Remediu
Motorul nu pornește când îl porniți	Cablul nu este conectat la sursa de alimentare	Asigurați-vă că cablul este conectat la o sursă de alimentare
	Întrerupătorul de declanșare nu este operațional	Verificați dacă butonul de blocare de siguranță este complet apăsat înainte de a cupla întrerupătorul de declanșare
	Cablul prelungitor nu este conectat la priză	Verificați dacă cablul prelungitor este complet conectat la instrument
	Cablul prelungitor sau cablul de alimentare este deteriorat	Reparați sau înlocuiți cablul deteriorat
	Perii motorului uzate	Periile motorului trebuie înlocuite
Bara și lanțul funcționează fierbinți și scot fum	Tensiunea lanțului este prea strânsă	Ajustați tensiunea lanțului
	Rezervorul de ulei este gol	Umpleți rezervorul cu ulei de lanț
	Lanțul este instalat invers	Inversați lanțul astfel încât tăietorii să fie orientați în direcția corectă
Motorul funcționează, dar lanțul nu se rotește	Tensiunea lanțului este prea strânsă	Ajustați tensiunea lanțului
	Bara de ghidare și lanțul pot fi deteriorate	Înlocuiți lanțul și bara cu piese de schimb identice
Performanță slabă de tăiere	Lanțul de ferăstrău tocit	Ascuțiți sau înlocuiți lanțul de ferăstrău
	Tensiune incorectă a lanțului	Verificați tensiunea lanțului
	Lanțul de ferăstrău este montat incorect	Verificați orientarea lanțului de ferăstrău
Lanțul sare de pe bara de ghidare	Tensiune incorectă a lanțului	Verificați tensiunea lanțului
Lanțul funcționează cu dificultate	Tensiune incorectă a lanțului	Verificați tensiunea lanțului

Referințe

• Cordless + Electric Snow, Lawn and Garden Outdoor Tools | Snow Joe® | Sun Joe® | Aqua Joe®

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați SunJoe SWJ699E - Manual de utilizare pentru motoferăstrău electric

Limbi disponibile
