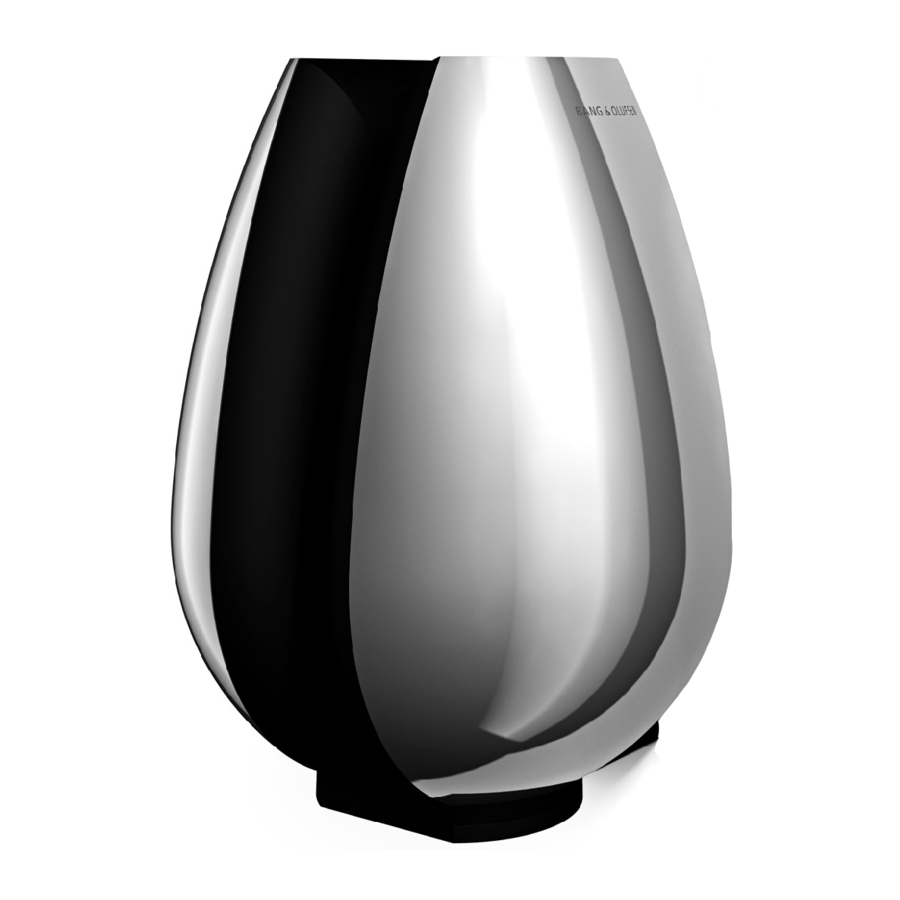

Bang & Olufsen BeoLab 11 - Manual de utilizare Subwoofer

Utilizare zilnică

Pentru a reduce riscul de incendiu sau electrocutare, nu expuneți acest aparat la ploaie sau umezeală. Nu expuneți acest echipament la picurare sau stropire și asigurați-vă că nu sunt așezate pe echipament obiecte umplute cu lichide, cum ar fi vazele.
Pentru a deconecta complet acest echipament de la rețeaua de curent alternativ, deconectați ștecherul de la priza de perete. Dispozitivul de deconectare trebuie să rămână ușor de utilizat.
Fulgerul cu simbolul vârfului de săgeată într-un triunghi echilateral are scopul de a avertiza utilizatorul cu privire la prezența unei "tensiuni periculoase" neizolate în interiorul carcasei produsului, care poate fi de o magnitudine suficientă pentru a constitui un risc de electrocutare pentru persoane.
Semnul de exclamare într-un triunghi echilateral are scopul de a avertiza utilizatorul cu privire la prezența unor instrucțiuni importante de operare și întreținere (service) în literatura care însoțește produsul.

Când ați terminat de configurat subwoofer-ul așa cum este descris în paginile următoare, conectați întregul sistem la rețeaua electrică. Indicatorul se aprinde în roșu, indicând faptul că subwoofer-ul este în modul standby, gata de utilizare. Subwoofer-ul este proiectat să fie lăsat în acest mod standby atunci când nu este utilizat.
NOTĂ! Subwoofer-ul este proiectat să se protejeze dacă unitatea activă a difuzorului se supraîncălzește. Circuitul de protecție al subwoofer-ului poate deveni activ după o perioadă de redare la un nivel ridicat al volumului.
NOTĂ! Ascultarea prelungită la niveluri ridicate ale volumului poate provoca leziuni ale auzului.

Pornire și oprire – indicator

Când porniți sistemul Bang & Olufsen, subwoofer-ul se pornește simultan. Indicatorul roșu de standby devine verde, indicând faptul că subwoofer-ul este pornit.
Când opriți sistemul sau opriți sunetul, indicatorul roșu apare imediat, indicând faptul că subwoofer-ul nu este utilizat.

Protecție subwoofer

Dacă unitatea activă a difuzorului se supraîncălzește, subwoofer-ul va reduce instantaneu nivelul sunetului. Odată ce situația s-a stabilizat, nivelul sunetului revine încet la normal. Dacă subwoofer-ul este redat constant la un nivel foarte ridicat al volumului, acesta va opri în cele din urmă complet sunetul.
În cazul în care subwoofer-ul oprește sunetul, indicatorul devine portocaliu.
Pentru a restabili sunetul:

• Deconectați subwoofer-ul de la rețea.
• Permiteți unității active a difuzorului să se răcească.
• Reconectați subwoofer-ul la rețea.

Dacă problema persistă, contactați distribuitorul Bang & Olufsen.

Curățarea subwoofer-ului

Ștergeți praful de pe suprafețe folosind o cârpă uscată și moale. Dacă este necesar, îndepărtați petele sau murdăria cu o cârpă moale și umedă și o soluție de apă și detergent blând, cum ar fi detergentul de vase.
Nu utilizați niciodată alcool sau alți solvenți pentru a curăța nicio parte a subwoofer-ului!

Configurați subwoofer-ul

Vă recomandăm să urmați această procedură:

• Deconectați sistemul de la rețeaua electrică.
• Așezați subwoofer-ul conform instrucțiunilor din 'Adaptați subwoofer-ul la configurația dvs.'. Pentru informații despre cum să fixați subwoofer-ul la accesoriile opționale, consultați ghidul inclus cu accesoriul.
• Setați comutatoarele la setările corecte. Acest lucru este explicat în 'Adaptați subwoofer-ul la configurația dvs.'.
• Conectați sistemul de difuzoare așa cum este descris în 'Conectați sistemul de difuzoare'.
• Conectați din nou întregul sistem la rețea.

• Asigurați-vă că subwoofer-ul este așezat și conectat în conformitate cu instrucțiunile din acest ghid. Pentru a preveni rănirea, utilizați numai suporturi și console de perete aprobate de Bang & Olufsen!
• Subwoofer-ul poate fi oprit complet numai prin deconectarea acestuia de la priza de perete.
• Nu obstrucționați spațiul dintre unitățile subwoofer-ului.
• Subwoofer-ul este proiectat numai pentru utilizare în interior, în medii domestice uscate, și pentru utilizare într-un interval de temperatură de 10–40º C (50–105º F).
• Amintiți-vă că toate difuzoarele dintr-o configurație trebuie să fie conectate la o priză de rețea și că sunt proiectate să fie conectate la rețea în orice moment, deoarece acest lucru le permite să se pornească automat.
• Nu încercați să deschideți subwoofer-ul. Lăsați astfel de operațiuni personalului de service calificat!
  Amplasarea etichetei de identificare a produsului. Lăsați personalului calificat să îndepărteze carcasa, deoarece subwoofer-ul se poate deteriora în timpul procesului.

Conexiuni prin cablu

Din motive de siguranță trebuie să fixați cablul de alimentare în spatele suportului cablului de alimentare.
Cablu de alimentare: Cablul de alimentare și ștecherul furnizate sunt special concepute pentru produs. Dacă schimbați ștecherul sau deteriorați cablul de alimentare, trebuie să cumpărați altul de la distribuitorul dvs. Bang & Olufsen!

Conectați sistemul de difuzoare

Conectați subwoofer-ul la sistemul dvs. folosind un cablu Power Link Bang & Olufsen.
Aveți acces la panoul de conectare al subwoofer-ului de mai sus.
Pentru informații specifice despre celelalte difuzoare și unități din sistemul dvs. Bang & Olufsen, consultați ghidurile incluse cu aceste produse.

Conexiuni difuzoare

Pe aceste două pagini puteți vedea exemple de două configurații diferite.
Sistem surround:
Sistemul are o priză dedicată pentru subwoofer, iar toate difuzoarele sunt conectate direct la sistemul dvs. Bang & Olufsen.

• Conectați un capăt al cablului la priza marcată POWER LINK IN de pe subwoofer și celălalt capăt la priza subwoofer-ului de pe sistemul dvs. Bang & Olufsen.
• Conectați celelalte difuzoare la prizele pentru difuzoare de pe sistemul dvs. Bang & Olufsen.
• Selectați EXT. BASS MANAGEMENT.

Sistem stereo:
Difuzoarele din stânga și din dreapta sunt conectate la subwoofer, iar subwoofer-ul este conectat la sistemul dvs. Bang & Olufsen.

• Conectați un capăt al cablului la priza marcată POWER LINK IN de pe subwoofer și celălalt capăt la una dintre prizele pentru difuzoare de pe sistemul dvs. Bang & Olufsen.
• Conectați celelalte difuzoare la prizele marcate POWER LINK OUT de pe subwoofer
• Selectați INT. BASS MANAGEMENT.

Conectarea la rețea

Conectați cablul de alimentare inclus la priza marcată ~.

Traseul semnalelor prin difuzor la difuzor: Pentru a evita ca cablurile să ruleze de la ambele difuzoare frontale la subwoofer, puteți alege să direcționați semnalul prin difuzor la difuzor.

Adaptați subwoofer-ul la configurația dvs.

Amplasarea este flexibilă și ușoară cu subwoofer-ul. Datorită dimensiunilor sale relativ mici, acesta poate fi integrat cu ușurință în majoritatea mediilor casnice și poate fi așezat aproape oriunde doriți în cameră.
Pentru a obține cel mai natural sunet, ar trebui să așezați subwoofer-ul pe podea în jumătatea din față a camerei – pe baza poziției dvs. preferate de ascultare.

Setarea comutatorului POWER LINK și LINE

Utilizați acest comutator pentru a vă configura sistemul.
...La un sistem Bang & Olufsen:
Utilizați un cablu Power Link Bang & Olufsen pentru a conecta subwoofer-ul la sistemul dvs. Setați comutatorul pe POWER LINK.
...La un sistem non-Bang & Olufsen:
Utilizați un cablu special cu o mufă fono/mini obișnuită într-un capăt și o mufă DIN în celălalt (accesoriu opțional, disponibil de la distribuitorul dvs. Bang & Olufsen). Setați comutatorul pe LINE.

Setarea comutatorului -dB/0dB

Utilizați comutatorul -dB/0dB pentru a adapta ieșirea de la subwoofer la nivelurile de sensibilitate ale diferitelor difuzoare BeoLab conectate.
Numai când utilizați subwoofer-ul cu BeoLab 4 PC, setați comutatorul pe -dB.
Pentru toate celelalte difuzoare, setați comutatorul pe 0dB.
În mod ideal, subwoofer-ul ar trebui să fie așezat la aproximativ aceeași distanță de poziția dvs. preferată de ascultare ca setul frontal de difuzoare, adică difuzoarele din stânga, (centru) și din dreapta. Dacă este posibil, ar trebui să alegeți o plasare între cele două difuzoare frontale.

Nu așezați niciodată subwoofer-ul în spatele poziției dvs. de ascultare. Vă recomandăm să evitați așezarea oricăruia dintre difuzoarele dvs. în zona din interiorul liniei subțiri punctate.

Setarea comutatorului EXT. și INT. BASS MANAGEMENT

În funcție de configurația dvs., trebuie să faceți setări pentru gestionarea basului.

• Setați comutatorul pe 'EXT. BASS MANAGEMENT' dacă subwoofer-ul este conectat la o priză pentru subwoofer de pe un produs și nu sunt conectate difuzoare la subwoofer.
• Setați comutatorul pe 'INT. BASS MANAGEMENT' dacă alte difuzoare sunt conectate direct la subwoofer.

Setarea comutatorului POS.

Utilizați comutatorul de poziție pentru a filtra schimbarea naturală a basului obținută dacă subwoofer-ul este așezat, de exemplu, într-un colț, în comparație cu o poziție mai independentă.
Setarea comutatorului POS. se bazează pe numărul de suprafețe de care subwoofer-ul este aproape (la aproximativ 50 cm).

Setați comutatorul POS. în funcție de configurația dvs.
Comutatorul POS. are trei setări:

Nu așezați niciodată subwoofer-ul în spatele poziției dvs. de ascultare. Vă recomandăm să evitați așezarea oricăruia dintre difuzoarele dvs. în zona din interiorul liniei subțiri punctate.
POS.1: Utilizați această setare dacă subwoofer-ul este aproape de o suprafață (independent într-o cameră sau pe un perete). Indicat de zonele gri deschis din ilustrație.
POS.2: Utilizați această setare dacă subwoofer-ul este așezat aproape de două suprafețe (așezat pe podea aproape de un perete). Indicat de zonele gri mediu din ilustrație.
POS.3: Utilizați această setare dacă subwoofer-ul este așezat aproape de trei suprafețe (într-un colț). Indicat de zonele gri închis din ilustrație.
Pozițiile menționate sunt doar linii directoare. Puteți seta comutatorul POS. la oricare dintre cele trei poziții, în funcție de preferințele dvs. de sunet.

Când utilizați BeoLab 4 cu subwoofer-ul dvs.

Când este posibil, utilizați un cablu Power Link și setați comutatorul POWER LINK la LEFT sau RIGHT. Când utilizați un cablu mini jack, setați întotdeauna comutatorul LINE IN pe LINE. Nu utilizați setarea PC.
Setați comutatorul de pe subwoofer la 0dB.
Notă! Nu utilizați setarea -dB pe subwoofer-ul dvs. decât dacă ați conectat un BeoLab 4 PC.
