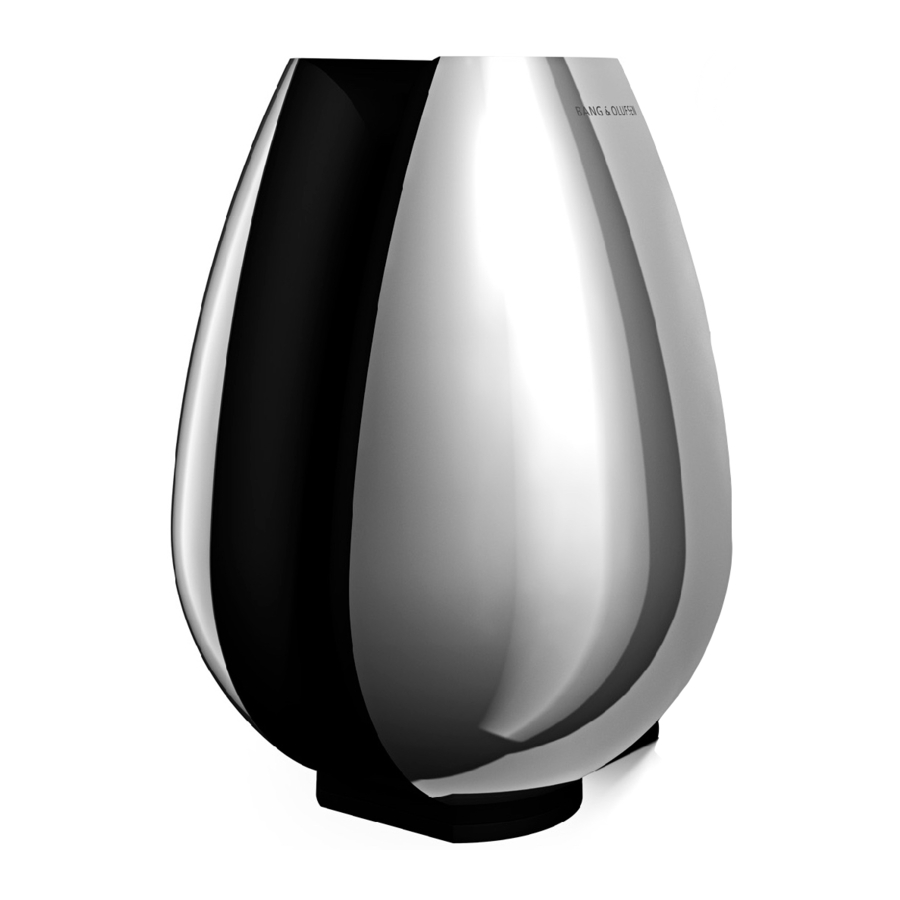

Bang & Olufsen BeoLab 11 - Priročnik za nizkotonec
Dnevna uporaba
Da bi zmanjšali tveganje požara ali električnega udara, te naprave ne izpostavljajte dežju ali vlagi. Te opreme ne izpostavljajte kapljanju ali brizganju in zagotovite, da na opremo ne postavljate predmetov, napolnjenih s tekočinami, kot so vaze.
Za popolno odklop te opreme iz električnega omrežja odklopite omrežni vtič iz stenske vtičnice. Odklopna naprava mora ostati lahko dosegljiva.
Strela s simbolom puščice znotraj enakostraničnega trikotnika je namenjena opozarjanju uporabnika na prisotnost neizolirane "nevarne napetosti" znotraj ohišja izdelka, ki je lahko dovolj velika, da predstavlja nevarnost električnega udara za osebe.
Klicaj znotraj enakostraničnega trikotnika je namenjen opozarjanju uporabnika na prisotnost pomembnih navodil za uporabo in vzdrževanje (servisiranje) v literaturi, ki spremlja izdelek.
Ko končate z nastavitvijo nizkotonca, kot je opisano na naslednjih straneh, priključite celoten sistem na električno omrežje. Indikator zasveti rdeče, kar pomeni, da je nizkotonec v stanju pripravljenosti in pripravljen za uporabo. Nizkotonec je zasnovan tako, da ostane v tem stanju pripravljenosti, ko ni v uporabi.
OPOMBA! Nizkotonec je zasnovan tako, da se zaščiti, če se aktivna zvočniška enota pregreje. Zaščitno vezje nizkotonca se lahko aktivira po obdobju predvajanja pri visoki glasnosti.
OPOMBA! Dolgotrajno poslušanje pri visoki glasnosti lahko povzroči poškodbe sluha.
Vklop in izklop – indikator
Ko vklopite sistem Bang & Olufsen, se nizkotonec vklopi hkrati. Rdeča lučka indikatorja stanja pripravljenosti zasveti zeleno, kar pomeni, da je nizkotonec vklopljen.
Ko izklopite sistem ali utišate zvok, se takoj prikaže rdeča lučka indikatorja, kar pomeni, da nizkotonec ni v uporabi.
Zaščita nizkotonca
Če se aktivna zvočniška enota pregreje, bo nizkotonec takoj zmanjšal raven zvoka. Ko se stanje stabilizira, se raven zvoka počasi vrne v normalno stanje. Če se nizkotonec nenehno predvaja pri zelo visoki glasnosti, bo sčasoma popolnoma utišal zvok.
Če nizkotonec utiša zvok, indikatorska lučka zasveti oranžno.
Za ponovno vzpostavitev zvoka:
- Odklopite nizkotonec iz električnega omrežja.
- Pustite, da se aktivna zvočniška enota ohladi.
- Ponovno priključite nizkotonec na električno omrežje.
Če se težava ponavlja, se obrnite na svojega prodajalca Bang & Olufsen.
Čiščenje nizkotonca
S površin obrišite prah s suho, mehko krpo. Po potrebi odstranite madeže ali umazanijo z mehko, vlažno krpo in raztopino vode in blagega detergenta, kot je detergent za pomivanje posode.
Za čiščenje katerega koli dela nizkotonca nikoli ne uporabljajte alkohola ali drugih topil!
Nastavitev nizkotonca
Priporočamo, da sledite temu postopku:
- Odklopite sistem iz električnega omrežja.
- Postavite nizkotonec v skladu s smernicami v 'Prilagodite nizkotonec vaši nastavitvi'. Za informacije o tem, kako pritrditi nizkotonec na dodatno opremo, si oglejte priročnik, priložen dodatni opremi.
- Nastavite stikala na pravilne nastavitve. To je pojasnjeno v 'Prilagodite nizkotonec vaši nastavitvi'.
- Priključite sistem zvočnikov, kot je opisano v 'Priključite sistem zvočnikov'.
- Ponovno priključite celoten sistem na električno omrežje.
- Prepričajte se, da je nizkotonec nameščen in priključen v skladu z navodili v tem priročniku. Da preprečite poškodbe, uporabljajte samo stojala in stenske nosilce, ki jih je odobril Bang & Olufsen!
- Nizkotonec lahko popolnoma izklopite samo tako, da ga odklopite iz stenske vtičnice.
- Ne ovirajte vrzeli med enotami nizkotonca.
- Nizkotonec je zasnovan samo za notranjo uporabo v suhem, domačem okolju in za uporabo v temperaturnem območju 10–40º C (50–105º F).
- Ne pozabite, da morajo biti vsi zvočniki v nastavitvi priključeni na električno vtičnico in da so zasnovani tako, da so ves čas priključeni na električno omrežje, saj jim to omogoča, da se samodejno vklopijo.
- Ne poskušajte odpreti nizkotonca. Takšna opravila prepustite usposobljenemu servisnemu osebju!
![]()
Lokacija identifikacijske nalepke izdelka. Odstranitev ohišja prepustite usposobljenemu osebju, saj se nizkotonec lahko poškoduje v tem postopku.
Kabelske povezave
Iz varnostnih razlogov morate pritrditi omrežni kabel za nosilcem omrežnega kabla.
Omrežni kabel: Priložen omrežni kabel in vtič sta posebej zasnovana za izdelek. Če zamenjate vtič ali poškodujete omrežni kabel, morate kupiti drugega pri prodajalcu Bang & Olufsen!
Priključite sistem zvočnikov
Priključite nizkotonec na sistem s kablom Bang & Olufsen Power Link.
Dostop do priključne plošče nizkotonca dobite zgoraj.
Za posebne informacije o drugih zvočnikih in enotah v vašem sistemu Bang & Olufsen si oglejte priročnike, priložene tem izdelkom.
Priključki za zvočnike
Na teh dveh straneh si lahko ogledate primere dveh različnih nastavitev.
Prostorski sistem:
Sistem ima namensko vtičnico za nizkotonec in vsi zvočniki so priključeni neposredno na vaš sistem Bang & Olufsen.
- Priključite en konec kabla v vtičnico z oznako POWER LINK IN na nizkotoncu, drugi konec pa v vtičnico za nizkotonec na vašem sistemu Bang & Olufsen.
- Priključite druge zvočnike v vtičnice za zvočnike na vašem sistemu Bang & Olufsen.
- Izberite EXT. BASS MANAGEMENT (zunanje upravljanje nizkih tonov).
Stereo sistem:
Levi in desni zvočnik sta priključena na nizkotonec, nizkotonec pa je priključen na vaš sistem Bang & Olufsen.
- Priključite en konec kabla v vtičnico z oznako POWER LINK IN na nizkotoncu, drugi konec pa v eno od vtičnic za zvočnike na vašem sistemu Bang & Olufsen.
- Priključite druge zvočnike v vtičnice z oznako POWER LINK OUT na nizkotoncu
- Izberite INT. BASS MANAGEMENT (notranje upravljanje nizkih tonov).
Priključitev na električno omrežje
Priključite priložen omrežni kabel v vtičnico z oznako ~.
Usmerjanje signalov od zvočnika do zvočnika: Da se izognete kablom, ki potekajo od obeh sprednjih zvočnikov do nizkotonca, lahko signal usmerite od zvočnika do zvočnika.
Prilagodite nizkotonec vaši nastavitvi
Postavitev je prilagodljiva in enostavna z nizkotonskim zvočnikom. Zaradi relativno majhne velikosti ga je mogoče enostavno integrirati v večino domačih okolij in ga je mogoče postaviti skoraj kjer koli v prostoru.
Za najbolj naraven zvok postavite nizkotonec na tla v sprednji polovici prostora – glede na vaš najljubši položaj za poslušanje.
Nastavitev stikala POWER LINK in LINE
Uporabite to stikalo za nastavitev sistema.
...Za sistem Bang & Olufsen:
Uporabite kabel Bang & Olufsen Power Link za priključitev nizkotonca na sistem. Nastavite stikalo na POWER LINK.
...Za sistem, ki ni Bang & Olufsen:
Uporabite poseben kabel z običajnim fono/mini vtičem na enem koncu in DIN-vtičem na drugem (dodatna oprema, ki je na voljo pri vašem prodajalcu Bang & Olufsen). Nastavite stikalo na LINE.
Nastavitev stikala -dB/0dB
Uporabite stikalo -dB/0dB, da prilagodite izhod iz nizkotonca občutljivostnim nivojem različnih priključenih zvočnikov BeoLab.
Samo pri uporabi nizkotonca z BeoLab 4 PC nastavite stikalo na -dB.
Za vse druge zvočnike nastavite stikalo na 0dB.
V idealnem primeru naj bo nizkotonec postavljen na približno enaki razdalji od vašega najljubšega položaja za poslušanje kot sprednji niz zvočnikov, to je levi, (sredinski) in desni zvočnik. Če je mogoče, izberite postavitev med dvema sprednjima zvočnikoma.
Nikoli ne postavljajte nizkotonca za vaš položaj za poslušanje. Priporočamo, da se izogibate postavitvi katerega koli od vaših zvočnikov na območje znotraj tanke pikčaste črte.
Nastavitev stikala EXT. in INT. BASS MANAGEMENT
Glede na vašo nastavitev morate nastaviti upravljanje nizkih tonov.
- Nastavite stikalo na 'EXT. BASS MANAGEMENT' (zunanje upravljanje nizkih tonov), če je nizkotonec priključen na vtičnico za nizkotonec na izdelku in na nizkotonec niso priključeni nobeni zvočniki.
- Nastavite stikalo na 'INT. BASS MANAGEMENT' (notranje upravljanje nizkih tonov), če so drugi zvočniki priključeni neposredno na nizkotonec.
Nastavitev stikala POS.
Uporabite stikalo za položaj, da filtrirate naravno spremembo nizkih tonov, ki jo dobite, če je nizkotonec postavljen na primer v kot, v primerjavi z bolj samostoječim položajem.
Nastavitev stikala POS. temelji na številu površin, ki jim je nizkotonec blizu (znotraj približno 50 cm).
Nastavite stikalo POS. glede na vašo nastavitev.
Stikalo POS. ima tri nastavitve:
Nikoli ne postavljajte nizkotonca za vaš položaj za poslušanje. Priporočamo, da se izogibate postavitvi katerega koli od vaših zvočnikov na območje znotraj tanke pikčaste črte.
POS.1: Uporabite to nastavitev, če je nizkotonec blizu ene površine (samostoječ v prostoru ali na steni). Prikazano s svetlo sivimi območji na ilustraciji.
POS.2: Uporabite to nastavitev, če je nizkotonec postavljen blizu dveh površin (postavljen na tla blizu stene). Prikazano s srednje sivimi območji na ilustraciji.
POS.3: Uporabite to nastavitev, če je nizkotonec postavljen blizu treh površin (v kotu). Prikazano s temno sivimi območji na ilustraciji.
Omenjeni položaji so samo smernice. Stikalo POS. lahko nastavite na kateri koli od treh položajev, odvisno od vaših želja glede zvoka.
Pri uporabi BeoLab 4 z vašim nizkotonskim zvočnikom
Kadar je mogoče, uporabite kabel Power Link in nastavite stikalo POWER LINK na LEFT (levo) ali RIGHT (desno). Pri uporabi kabla mini jack vedno nastavite stikalo LINE IN na LINE. Ne uporabljajte nastavitve PC.
Nastavite stikalo na nizkotonskem zvočniku na 0dB.
Opomba! Ne uporabljajte nastavitve -dB na nizkotonskem zvočniku, razen če ste priključili BeoLab 4 PC.
Prenesi navodilo
Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.
Prenesi Bang & Olufsen BeoLab 11 - Priročnik za nizkotonec
