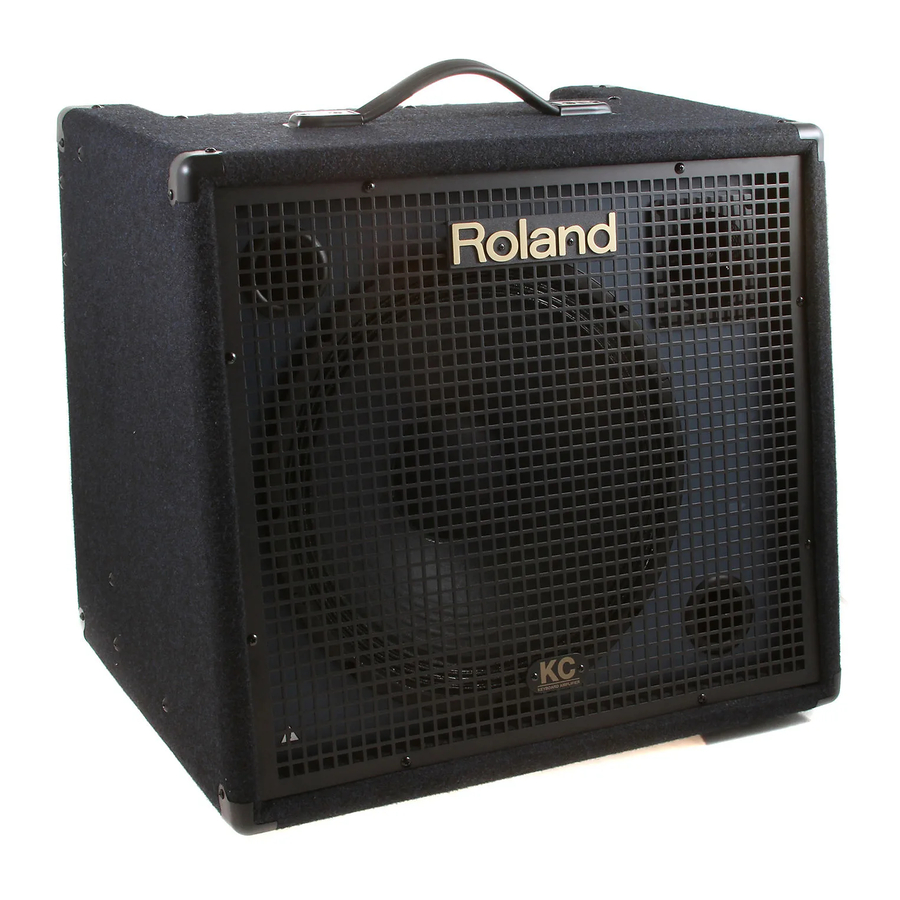

Roland KC-550/KC-350 - Klavye Amplifikatörü Kullanım Kılavuzu

Giriş

Bu bölümler, ünitenin doğru çalışmasıyla ilgili önemli bilgiler sağlar. Ek olarak, yeni ünitenizin sağladığı her özelliği iyi bir şekilde kavradığınızdan emin olmak için Kullanım Kılavuzu'nun tamamı okunmalıdır. Kılavuz, uygun bir referans olarak saklanmalı ve el altında bulundurulmalıdır.
Bu üniteyi kullanmadan önce, aşağıdaki bölümleri dikkatlice okuyun:

• ÖNEMLİ GÜVENLİK TALİMATLARI
• ÜNİTEYİ GÜVENLİ KULLANMA
• ÖNEMLİ NOTLAR

TELEFONLAR (PHONES)
TELEFONLAR SES (PHONES VOLUME) Düğmesi
Bu düğme, kulaklık sesini ayarlar.
* TELEFONLAR SES (PHONES VOLUME) düğmesi yalnızca kulaklık çıkışını etkiler.

TELEFONLAR (PHONES) Jakı
Bu, kulaklıkları bağlamak içindir.
* Amplifikatörün hoparlörleri, kulaklıklar bağlıyken bile çalışır.
* Kulaklıkları takmadan veya çıkarmadan önce, TELEFONLAR SES (PHONES VOLUME) düğmesini 0'a getirdiğinizden emin olun.
* ANA KONTROL (MASTER CONTROL) (Ekolayzır, SHAPE anahtarı ve SES (VOLUME) düğmesi) kulaklık çıkışını etkilemez.

2. ANA KONTROL
   EKOLAYZIR (EQUALIZER)
   KC-550/KC-350, üç bantlı bir ekolayzır ile birlikte gelir.
   LOW (DÜŞÜK) Düğmesi
   Bu, bas aralığının tonunu ayarlar.
   MIDDLE (ORTA) Düğmesi
   Bu, orta aralığın tonunu ayarlar.
   HIGH (YÜKSEK) Düğmesi
   Bu, tiz aralığının tonunu ayarlar.
   * Ekolayzır (LOW, MIDDLE ve HIGH düğmeleriyle kontrol edilir) yalnızca SUBWOOFER OUT ve hoparlörlerden gelen çıkışı etkiler.
   SHAPE (ŞEKİL) Anahtarı
   Açıldığında, bu üst ve alt aralıklarda bir artış sağlar.
   Düşük ses seviyelerinde ses kalitesini iyileştirmek veya sese daha fazla netlik hissi vermek için uygun bir şekilde kullanılabilir.
   * SHAPE anahtarı yalnızca hoparlörlerden gelen çıkışı etkiler.
   SES (VOLUME) Düğmesi
   Bu, ünitenin dahili hoparlörünün toplam ses seviyesini ayarlar. SUBWOOFER OUT çıkışı da değiştirilir.
   * SES (VOLUME) düğmesi hat çıkışlarını etkilemez.
3. GÜÇ (POWER) Göstergesi
   Ünite açıldığında bu gösterge yanar.
4. GÜÇ (POWER) Anahtarı
   Bu, gücü açar ve kapatır.
   * Gücü tamamen kapatmanız gerekirse, önce GÜÇ (POWER) anahtarını kapatın, ardından güç kablosunu prizden çekin. "Güç Kaynağı" bölümüne bakın.
   * Gücü açmadan veya kapatmadan önce, SES (VOLUME) düğmesini 0'a getirdiğinizden emin olun.
   * Bu ünite bir koruma devresi ile donatılmıştır. Güç açıldıktan sonra ünitenin normal şekilde çalışması için kısa bir süre (birkaç saniye) gerekir.
   * Bağlı cihazlara gücün hangi sırayla açılıp kapatılacağını öğrenin.

Jak Paneli

KANAL GİRİŞİ

5. CH 1 Giriş Jakları
   Standart bir jaka ek olarak, bu kanal mikrofonları bağlamak için kullanışlı olan dengeli bir XLR konektörü ile donatılmıştır. Mikrofonları, klavyeleri, ses modüllerini ve diğer cihazları bağlamak için bunu kullanın.
   Mikrofon girişinden (-50 dBu) hat seviyesine (-20 dBu) kadar değişen giriş seviyeleri kabul edilir.
6. CH 2, CH 3 ve CH 4 Giriş Jakları
   Bunları klavyeleri, ses modüllerini ve diğer cihazları bağlamak için kullanın.
   Hat seviyesi girişini (-20 dBu) kabul ederler.
   CH 4'e giren sinyaller için çıkışı seçebilirsiniz.
7. HAT ÇIKIŞI
   HAT ÇIKIŞI (LINE OUT) Jakları
   (XLR tipi konektörler yalnızca KC-550'de bulunur)
   Bir mikseri veya kayıt cihazını bu çıkış çiftlerinden birine (veya her ikisine) bağlayın. İki tür konektör vardır: KC550'de bir XLR tipi ve dengesiz bir TRS 1/4" telefon jakı. TRS 1/4" telefon jakı dengesiz tiptir. Bağladığınız ekipman için uygun olanı kullanın. Bu çıkış jakı +4 dBu hat seviyesi çıkışı sağlar.
   Mono bir bağlantı yapıyorsanız, L (MONO) telefon jakına bağlayın.
   * ANA KONTROL (MASTER CONTROL) (ekolayzır, SHAPE anahtarı ve SES (VOLUME) düğmesi) HAT ÇIKIŞI'nı (LINE OUT) etkilemez.
8. GND LIFT (TOPRAKLAMA KALDIRMA) Anahtarı (yalnızca KC-550)
   Bu, XLR tipi HAT ÇIKIŞI (LINE OUT) jaklarının topraklı olup olmadığını seçer.
   Muhtemelen bir toprak döngüsünden kaynaklanan gürültü sorunlarıyla karşılaşırsanız, sorunu hafifletmek için anahtar konumunu değiştirmeyi deneyin.
9. STEREO BAĞLANTI
   Stereo çalma, iki KC-550 veya KC-350 ünitesini tek bir ses kablosu (telefon tipi) ile bağlayarak etkinleştirilir.
   * Stereo Bağlantı fonksiyonu hakkında ayrıntılı bilgi için "Stereo Bağlantı" bölümüne bakın.
   STEREO BAĞLANTI ÇIKIŞI (STEREO LINK OUT) Jakı
   Stereo Bağlantı yapılandırması kullanırken bu jakı bir alt (L) KC-550/KC-350 üzerindeki STEREO BAĞLANTI GİRİŞİ (STEREO LINK IN) jakına bağlayın.
   Bu çıkış jakı 0 dBu hat seviyesi çıkışı sağlar.
   STEREO BAĞLANTI ÇIKIŞI (STEREO LINK OUT) jakına bir kablo bağlandığında, sağ kanal giriş sinyalleri dahili hoparlörlerden çıkar. Sol kanal giriş sinyalleri, STEREO BAĞLANTI ÇIKIŞI (STEREO LINK OUT) jakından diğer KC-550/KC-350'e çıkar.
   STEREO BAĞLANTI GİRİŞİ (STEREO LINK IN) Jakı
   Stereo Bağlantı yapılandırması kullanırken bu jakı ana (R) ünitedeki (diğer KC-550/KC-350) STEREO BAĞLANTI ÇIKIŞI (STEREO LINK OUT) jakına bağlayın.
   Bu, 0 dBu seviyesinde girişi kabul eder.
   Yalnızca STEREO BAĞLANTI GİRİŞİ (STEREO LINK IN) giriş sinyalleri dahili hoparlörlerden çıkar.
   Panel Açıklamaları
10. SUBWOOFER ÇIKIŞI (SUBWOOFER OUT) Jakı
    Bu, güçlü bir subwoofer bağlayarak daha da güçlü bas çalmanızı sağlar.
    +4 dBu çıkış seviyesinde tam aralıklı çıkış sağlar.
    Tonu ve ses seviyesini ayarlamak için ANA KONTROL (MASTER CONTROL) düğmelerini (LOW, MIDDLE, HIGH ve VOLUME) kullanabilirsiniz.
    * SHAPE anahtarı SUBWOOFER ÇIKIŞI'nı (SUBWOOFER OUT) etkilemez.
11. AUX IN Jakları
    Bunlar RCA fono tipi giriş jaklarıdır. Bunları CD ve MD çalarlar gibi ekipmanları bağlamak ve CH 1'den CH 4'e bağlanan ekipmanla birlikte çalmak için kullanırsınız. -10 dBu seviyesinde girişi kabul ederler.
    * AUX IN jaklarına bağlanan ekipmanın ses seviyesini ayarlamak için, bu tür ekipman üzerindeki kontrolleri kullanın.

* Dirençli bağlantı kabloları kullanıldığında, girişlere (CH 1 ila CH 4, AUX IN ve STEREO LINK IN) bağlanan ekipmanın ses seviyesi düşük olabilir.
Böyle bir durumda, Roland PCS serisinden olanlar gibi direnç içermeyen bağlantı kabloları kullanın.
* Mikrofonların hoparlörlere göre konumuna bağlı olarak uğultu oluşabilir. Bu şu şekilde giderilebilir:

1. Mikrofonun yönünü değiştirme.
2. Mikrofonu hoparlörlerden daha uzağa yerleştirme.
3. Ses seviyelerini düşürme.

Gücü Açma ve Kapatma

Bağlantılar tamamlandıktan sonra, çeşitli cihazlarınıza belirtilen sırayla güç verin. Cihazları yanlış sırada açarak, hoparlörlere ve diğer cihazlara arıza ve/veya hasar verme riskini alırsınız.
* Gücü kapatmadan önce, sisteminizdeki her cihazın sesini kısın ve ardından cihazları açıldıkları sıranın tersi sırayla KAPATIN.

1. KC-550/KC350 ve bağlı cihazlardaki tüm ses kontrollerinin 0'a ayarlandığından emin olun.
2. KC-550/KC350'nin giriş jaklarına (CH 1 ila CH 4 ve AUX IN) bağlı tüm cihazları açın.
3. KC-550/KC-350'yi açın.
4. KC-550/KC350'nin LINE OUT veya SUBWOOFER OUT jaklarına bağlı herhangi bir ekipmanı açın.
5. Cihazların ses seviyelerini ayarlayın.

* Bu ünite bir koruma devresi ile donatılmıştır. Güç açıldıktan sonra ünitenin normal şekilde çalışması için kısa bir süre (birkaç saniye) gerekir. Ani büyük sesten korunmak için, gücü açmadan önce daima ses seviyesinin kısıldığından emin olun. Ses tamamen kapalı olsa bile, güç açıldığında hala bir miktar ses duyabilirsiniz, ancak bu normaldir ve bir arızayı göstermez.
* Gücü tamamen kapatmanız gerekirse, önce POWER (GÜÇ) anahtarını kapatın, ardından güç kablosunu prizden çekin. "Güç Kaynağı"na bakın.

Ses Seviyesi Ayarları Hakkında

Performans sırasında KC-550/KC-350'den optimum ses almak için, sesi aşağıda açıklandığı gibi ayarlayın.

1. CH 1 ila CH 4 için ses seviyesini ayarlamak üzere CH 1 ila CH 4 ses düğmelerini çalıştırın.

   Bu sırada CH 1 ila CH 4 için ses dengesini ayarlayın.
   * AUX IN jaklarına bağlı ekipmanın ses seviyesini ayarlamak için, bu tür ekipman üzerindeki kontrolleri kullanın.
2. İstediğiniz ses kalitesini elde etmek için LOW (DÜŞÜK), MIDDLE (ORTA) ve HIGH (YÜKSEK) düğmelerini ayarlayın.
3. Genel ses seviyesini ayarlamak için VOLUME (SES) düğmesini kullanın.

   * Ses bozuluyorsa, CH 1 ila CH 4 ses düğmelerini, VOLUME (SES) düğmesini ve/veya giriş jaklarına (CH 1 ila CH 4 ve AUX IN) bağlı cihazların ses düğmelerini kısın.

1. CH 1 ila CH 4'e bağlı cihazları açın.
2. Ana KC-550/KC-350 amplifikatörünü açın.
3. Alt KC-550/KC-350 amplifikatörünü açın.
4. LINE OUT veya SUBWOOFER OUT'a bağlı cihazları açın.
5. Tüm cihazlardaki ses seviyelerini ayarlayın.
   Gücü kapatmadan önce, sisteminizdeki her cihazın sesini kısın, ardından cihazları açarken kullanılan sıranın tersi sırada KAPATIN.

Ses ve Ton Ayarları Hakkında
VOLUME (SES) düğmelerini kullanarak Ana (R) ve Alt (L) ses seviyelerini ayrı ayrı ayarlayın.
* Her ünitenin ekolayzırını (LOW (DÜŞÜK), MIDDLE (ORTA) ve HIGH (YÜKSEK) düğmeleri), SHAPE (ŞEKİL) anahtarını, VOLUME (SES) düğmesini ve MAIN (R) ve SUB (L) ayarlarını bağımsız olarak yapabilirsiniz.
Temel olarak, aynı konumlara ayarlanmalıdırlar, ancak belirli bir kurulumun ihtiyaçlarına uyacak şekilde her birini gerektiği gibi ayarlayabilirsiniz.

Tekerleklerin Doğru Kullanımı

KC-550, taşımayı kolaylaştıran tekerleklerle donatılmıştır.

Tekerlekleri Takma ve Çıkarma
Tekerlekleri aşağıdaki şekilde gösterildiği gibi takabilir veya çıkarabilirsiniz.
KC-550/KC-350'yi sahnede kurarken veya bir araçta taşırken olduğu gibi, kazara hareketin tehlikeli olabileceği durumlarda tüm tekerlekleri çıkardığınızdan emin olun.
Bu ağır bir ekipmandır. Ünitenin devrilmesi veya düşürülmesinden kaynaklanan yaralanmaları önlemek için, üniteyi taşırken iki veya daha fazla kişi birlikte çalışmalıdır.
Amfiye tekerlekler takılmışsa, yalnızca sabit, düz bir yüzeyde kullanıldığından emin olun.

Blok Şeması

Ana Özellikler

KC-550:
STEREO MIXING KEYBOARD AMPLIFIER TEKNIK ÖZELLIKLERI
Nominal Güç Çıkışı
180 W

Nominal Giriş Seviyesi (1 kHz)

Nominal Çıkış Seviyesi (1 kHz)

* 0 dBu = 0.775 Vrms

Hoparlörler
38 cm (15 inç) x 1
Tweeter x 1

Kontroller
CHANNEL CONTROL (KANAL KONTROLÜ)
CH 1
VOLUME Knob (SES DÜĞMESİ)
CH 2
VOLUME Knob (SES DÜĞMESİ)
CH 3
VOLUME Knob (SES DÜĞMESİ)
CH 4
VOLUME Knob (SES DÜĞMESİ)
OUTPUT SELECT Switch (ÇIKIŞ SEÇİM DÜĞMESİ)
PHONES VOLUME Knob (TELEFON SES DÜĞMESİ)
MASTER CONTROL (ANA KONTROL)
EQUALIZER (EKOLAYZER)
LOW Knob (ALÇAK DÜĞMESİ)
MIDDLE Knob (ORTA DÜĞMESİ)
HIGH Knob (YÜKSEK DÜĞMESİ)
SHAPE Switch (ŞEKİL DÜĞMESİ)
VOLUME Knob (SES DÜĞMESİ)
POWER Switch (GÜÇ DÜĞMESİ)
GND LIFT Switch (TOPRAKLAMA KALDIRMA DÜĞMESİ)

Gösterge
POWER (GÜÇ)

Bağlantılar
CH 1 INPUT Jack (XLR type) (CH 1 GİRİŞ Jakı (XLR tipi))
CH 1–4 INPUT L (MONO) Jacks (1/4" phone type) (CH 1-4 GİRİŞ L (MONO) Jakları (1/4" telefon tipi))
CH 1–4 INPUT R Jacks (1/4" phone type) (CH 1-4 GİRİŞ R Jakları (1/4" telefon tipi))
LINE OUT L (MONO) Jacks (XLR type, 1/4" phone type) (HAT ÇIKIŞI L (MONO) Jakları (XLR tipi, 1/4" telefon tipi))
LINE OUT R Jacks (XLR type, 1/4" phone type) (HAT ÇIKIŞI R Jakları (XLR tipi, 1/4" telefon tipi))
AUX IN Jacks (RCA phono type) (AUX GİRİŞ Jakları (RCA fono tipi))
SUBWOOFER OUT Jack (1/4" phone type) (SUBWOOFER ÇIKIŞ Jakı (1/4" telefon tipi))
STEREO LINK OUT Jack (1/4" phone type) (STEREO BAĞLANTI ÇIKIŞ Jakı (1/4" telefon tipi))
STEREO LINK IN Jack (1/4" phone type) (STEREO BAĞLANTI GİRİŞ Jakı (1/4" telefon tipi))
PHONES Jack (Stereo 1/4" phone type) (TELEFON Jakı (Stereo 1/4" telefon tipi))

Güç Kaynağı
AC 117 V, AC 230 V, AC 240 V

Güç Tüketimi
135 W

Boyutlar
590 (G) x 445 (D) x 590 (Y) mm
23-1/4 (G) x 17-9/16 (D) x 23-1/4 (Y) inç (tekerlekler dahil)
590 (G) x 445 (D) x 536 (Y) mm
20-1/4 (G) x 21-5/16 (D) x 21-1/8 (Y) inç (tekerlekler hariç)

Ağırlık
34.0 kg
75 lbs

Aksesuar
Kullanım Kılavuzu
Tekerlekler

* Ürün geliştirme amacıyla, bu ünitenin özellikleri ve/veya görünümü önceden haber verilmeksizin değiştirilebilir.

Nominal Çıkış Seviyesi (1 kHz)

* 0 dBu = 0.775 Vrms

Hoparlörler
30 cm (12 inç) x 1
Tweeter x 1

Kontroller
CHANNEL CONTROL (KANAL KONTROLÜ)
CH1
VOLUME Knob (SES DÜĞMESİ)
CH2
VOLUME Knob (SES DÜĞMESİ)
CH3
VOLUME Knob (SES DÜĞMESİ)
CH4
VOLUME Knob (SES DÜĞMESİ)
OUTPUT SELECT Switch (ÇIKIŞ SEÇİM DÜĞMESİ)
PHONES VOLUME Knob (TELEFON SES DÜĞMESİ)
MASTER CONTROL (ANA KONTROL)
EQUALIZER (EKOLAYZER)
LOW Knob (ALÇAK DÜĞMESİ)
MIDDLE Knob (ORTA DÜĞMESİ)
HIGH Knob (YÜKSEK DÜĞMESİ)
SHAPE Switch (ŞEKİL DÜĞMESİ)
VOLUME Knob (SES DÜĞMESİ) POWER Switch (GÜÇ DÜĞMESİ)

Gösterge
POWER (GÜÇ)

Bağlantılar
CH 1 INPUT Jack (XLR type) (CH 1 GİRİŞ Jakı (XLR tipi))
CH 1–4 INPUT L (MONO) Jacks (1/4" phone type) (CH 1-4 GİRİŞ L (MONO) Jakları (1/4" telefon tipi))
CH 1–4 INPUT R Jacks (1/4" phone type) (CH 1-4 GİRİŞ R Jakları (1/4" telefon tipi))
LINE OUT L (MONO) Jack (1/4" phone type) (HAT ÇIKIŞI L (MONO) Jakı (1/4" telefon tipi))
LINE OUT R Jack (1/4" phone type) (HAT ÇIKIŞI R Jakı (1/4" telefon tipi))
AUX IN Jacks (RCA phono type) (AUX GİRİŞ Jakları (RCA fono tipi))
SUBWOOFER OUT Jack (1/4" phone type) (SUBWOOFER ÇIKIŞ Jakı (1/4" telefon tipi))
STEREO LINK OUT Jack (1/4" phone type) (STEREO BAĞLANTI ÇIKIŞ Jakı (1/4" telefon tipi))
STEREO LINK IN Jack (1/4" phone type) (STEREO BAĞLANTI GİRİŞ Jakı (1/4" telefon tipi))
PHONES Jack (Stereo 1/4" phone type) (TELEFON Jakı (Stereo 1/4" telefon tipi))

Güç Kaynağı
AC 117 V, AC 230 V, AC 240 V

Güç Tüketimi
100 W

Boyutlar
490 (G) x 385 (D) x 470 (Y) mm
19-5/16 (G) x 15-3/16 (D) x 18-9/16 (Y) inç

Ağırlık
24.5 kg
54 lbs 1 oz

Aksesuar
Kullanım Kılavuzu

* Ürün geliştirme amacıyla, bu ünitenin özellikleri ve/veya görünümü önceden haber verilmeksizin değiştirilebilir.
