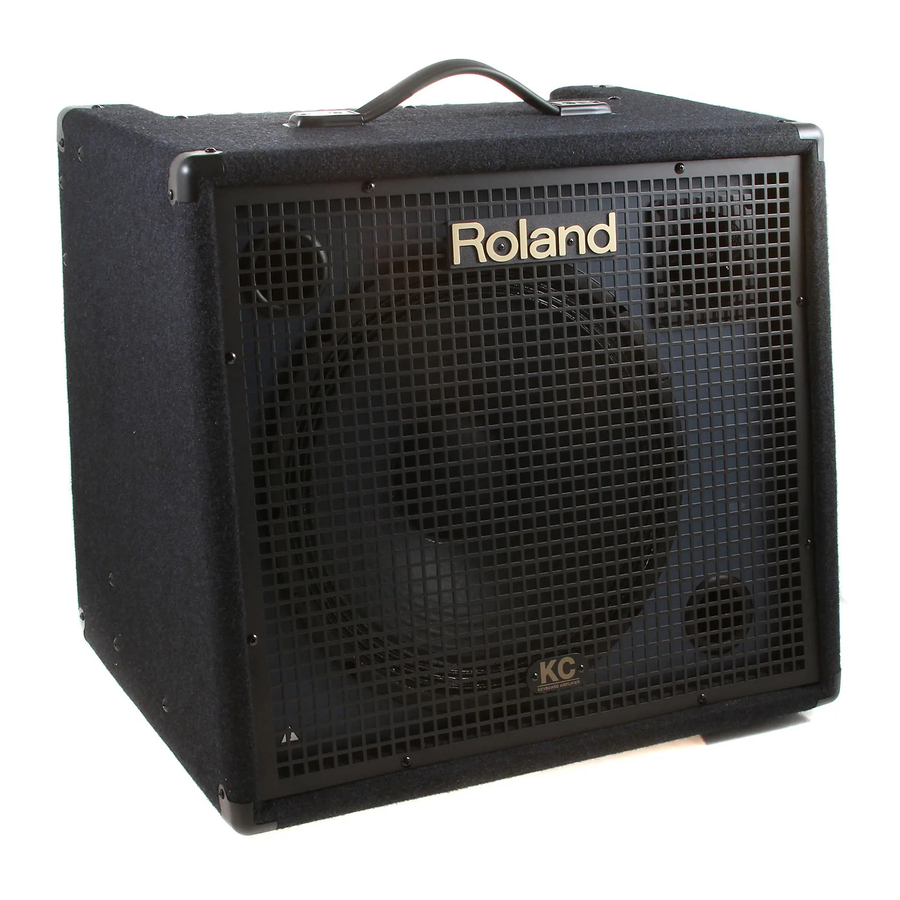

Roland KC-550/KC-350 - Handbuch für Keyboard-Verstärker

Einleitung

Diese Abschnitte enthalten wichtige Informationen zur ordnungsgemäßen Bedienung des Geräts. Um sicherzustellen, dass Sie alle Funktionen Ihres neuen Geräts vollständig verstanden haben, sollte die Bedienungsanleitung vollständig gelesen werden. Bewahren Sie das Handbuch als praktische Referenz auf.
Bevor Sie dieses Gerät verwenden, lesen Sie die folgenden Abschnitte sorgfältig durch:

• WICHTIGE SICHERHEITSHINWEISE
• SICHERER UMGANG MIT DEM GERÄT
• WICHTIGE HINWEISE

Hauptmerkmale

• Dieser Monitor-Lautsprecherverstärker ist darauf ausgelegt, hochwertigen Klang für eine Vielzahl von Quellen, einschließlich digitaler Keyboards und Soundmodule, zu liefern.
• Die Zwei-Wege-Lautsprechersysteme der Verstärker bestehen aus einem 38 cm (15 Zoll) Lautsprecher (im KC-550; der KC-350 enthält einen 30 cm [12 Zoll] Lautsprecher) und einem Horn/Hochtöner. Diese Verstärker bieten zudem eine hohe Ausgangsleistung, wobei der KC-550 180 Watt und der KC-350 120 Watt ausgibt.
• Der Eingangsabschnitt verfügt über einen Vier-Kanal-Stereo-Mixer. CH 1 ist zusätzlich zum Mikrofon-Eingang mit einem XLR-Anschluss ausgestattet.
• CH 4 verfügt über einen Wahlschalter, mit dem Sie das Ziel für die Ausgabe auswählen können. Diese Funktion ergänzt die Monitorfunktionen.
• Der KC-550/KC-350 ist mit einem Dreiband-Equalizer ausgestattet. In Kombination mit dem SHAPE-Schalter sind sogar noch mehr Klangvariationen möglich.
• Verfügt über eine SUBWOOFER OUT-Buchse, die den Anschluss eines aktiven Subwoofers für die Wiedergabe von noch beeindruckenderen Bässen ermöglicht.
• Ausgestattet mit einer RCA-Phono-Typ AUX IN-Buchse, die den einfachen Anschluss von Geräten wie CD- und MD-Playern ermöglicht.
• Ausgestattet mit Line-Ausgängen, die den bequemen Anschluss an ein externes Mischpult oder Aufnahmegerät ermöglichen.
• Ausgestattet mit der STEREO LINK-Funktion. Stereo-Wiedergabe wird einfach durch das Verbinden von zwei KC-550- oder KC-350-Geräten mit einem einzigen Audiokabel (Klinkentyp) ermöglicht.

Bedienfeldbeschreibungen

Bedienfeld

1. KANALSTEUERUNG
   Die KANALSTEUERUNG bietet Stereo-4-Kanal-Mixing.
   * Bei Verwendung in der "Stereo Link"-Konfiguration siehe "Stereo Link" (S. 12).
   CH 1, CH 2, CH 3
   Diese regeln die Lautstärkepegel für CH 1, CH 2 und CH 3.
   CH 1 akzeptiert den Mikrofoneingang.
   CH 4
   Dieser regelt den Lautstärkepegel für CH 4.
   CH 4 verfügt über einen Wahlschalter, mit dem Sie das Ziel für die Ausgabe auswählen können.
   OUTPUT SEL (Ausgangswahl)-Schalter
   Dieser Schalter wählt die Kombination von Ausgängen — Kopfhörer, Lautsprecher und Line-Ausgänge —, an die Signale von CH 4 gesendet werden.


   Die Ausgabe erfolgt über die Kopfhörer und die internen Lautsprecher. Es werden keine Signale an den Line Out ausgegeben.

   Die Ausgabe erfolgt nur über die Kopfhörer. Es werden keine Signale an die internen Lautsprecher und den Line Out ausgegeben.

   Die Ausgabe erfolgt über die Kopfhörer, die internen Lautsprecher und den Line Out.
   * Der OUTPUT SEL Schalter ist in Situationen wie den folgenden praktisch.
   : Wählen Sie diese Position, wenn Sie z. B. Guide-Klicks oder eine Rhythmusmaschine über Kopfhörer hören möchten, ohne Ausgabe an die internen oder externe Lautsprecher.
   : Dies kann eine praktische Funktion sein, wenn Sie den Verstärker als Foldback-Monitor während einer Live-Performance verwenden möchten.
   Dies ist effektiv, um Schleifenrauschen zu verhindern, das manchmal auftreten kann, wenn der CH 4-Eingang und der Line Out des KC-550/KC-350 beide an ein Mischpult angeschlossen sind.
   : Verwenden Sie CH 4 gleichwertig mit CH 1 bis CH 3.

KOPFHÖRER
KOPFHÖRER-LAUTSTÄRKE-Regler
Dieser Regler passt die Kopfhörerlautstärke an.
* Der KOPFHÖRER-LAUTSTÄRKE-Regler beeinflusst nur den Kopfhörerausgang.

KOPFHÖRER-Buchse
Dies ist zum Anschließen von Kopfhörern.
* Die Lautsprecher des Verstärkers funktionieren auch, wenn Kopfhörer angeschlossen sind.
* Bevor Sie Kopfhörer anschließen oder abziehen, stellen Sie sicher, dass der KOPFHÖRER-LAUTSTÄRKE-Regler auf 0 steht.
* Die MASTER-STEUERUNG (Equalizer, SHAPE-Schalter und LAUTSTÄRKE-Regler) beeinflussen den Kopfhörerausgang nicht.

2. MASTER-STEUERUNG
   EQUALIZER
   Der KC-550/KC-350 ist mit einem Dreiband-Equalizer ausgestattet.
   BASS-Regler
   Dieser passt den Klang des Bassbereichs an.
   MITTELTON-Regler
   Dieser passt den Klang des Mitteltonbereichs an.
   HÖHEN-Regler
   Dieser passt den Klang des Höhenbereichs an.
   * Der Equalizer (gesteuert mit den BASS-, MITTELTON- und HÖHEN-Reglern) beeinflusst nur den Ausgang von SUBWOOFER OUT und den Lautsprechern.
   SHAPE-Schalter
   Wenn eingeschaltet, sorgt dieser für eine Anhebung in den oberen und unteren Frequenzbereichen.
   Er kann bequem verwendet werden, um die Klangqualität bei niedriger Lautstärke zu verbessern oder dem Klang mehr Klarheit zu verleihen.
   * Der SHAPE-Schalter beeinflusst nur den Ausgang der Lautsprecher.
   LAUTSTÄRKE-Regler
   Dieser regelt die Gesamtlautstärke des internen Lautsprechers des Geräts. Auch der SUBWOOFER OUT-Ausgang wird dadurch beeinflusst.
   * Der LAUTSTÄRKE-Regler beeinflusst die Line-Ausgänge nicht.
3. POWER-Anzeige
   Diese Anzeige leuchtet, wenn das Gerät eingeschaltet ist.
4. POWER-Schalter
   Dieser schaltet das Gerät ein und aus.
   * Wenn Sie das Gerät vollständig ausschalten müssen, schalten Sie zuerst den POWER-Schalter aus und ziehen Sie dann das Netzkabel aus der Steckdose. Siehe "Stromversorgung".
   * Bevor Sie das Gerät ein- oder ausschalten, stellen Sie sicher, dass der LAUTSTÄRKE-Regler auf 0 steht.
   * Dieses Gerät ist mit einer Schutzschaltung ausgestattet. Nach dem Einschalten ist eine kurze Pause (wenige Sekunden) erforderlich, bevor das Gerät normal funktioniert.
   * Beachten Sie die Reihenfolge, in der die Stromversorgung der angeschlossenen Geräte ein- und ausgeschaltet werden muss.

Buchsenfeld

KANALEINGANG

5. CH 1 Eingangs-Buchsen
   Zusätzlich zu einer Standardbuchse ist dieser Kanal mit einem symmetrischen XLR-Anschluss ausgestattet, der zum Anschließen von Mikrofonen nützlich ist. Verwenden Sie diesen zum Anschließen von Mikrofonen, Keyboards, Soundmodulen und anderen Geräten.
   Eingangspegel von Mikrofon-Eingang (-50 dBu) bis Line-Pegel (-20 dBu) werden akzeptiert.
6. CH 2, CH 3 und CH 4 Eingangs-Buchsen
   Verwenden Sie diese zum Anschließen von Keyboards, Soundmodulen und anderen Geräten.
   Sie akzeptieren Line-Pegel-Eingang (-20 dBu).
   Sie können den Ausgang für Signale wählen, die an CH 4 eingegeben werden.
7. LINE OUT
   LINE OUT-Buchsen
   (XLR-Anschlüsse sind nur beim KC-550 vorhanden)
   Schließen Sie ein Mischpult oder Aufnahmegerät an eines (oder beide) dieser Ausgangspaare an. Es gibt zwei Arten von Anschlüssen: einen XLR-Typ und eine unsymmetrische TRS 1/4"-Klinkenbuchse beim KC550. Die TRS 1/4"-Klinkenbuchsen sind unsymmetrisch. Verwenden Sie den für das anzuschließende Gerät geeigneten. Diese Ausgangsbuchse liefert einen Line-Pegel von +4 dBu.
   Wenn Sie eine Mono-Verbindung herstellen, schließen Sie an die L (MONO) Klinkenbuchse an.
   * MASTER-STEUERUNG (Equalizer, SHAPE-Schalter und LAUTSTÄRKE-Regler) beeinflusst den LINE OUT nicht.
8. GND LIFT-Schalter (nur KC-550)
   Dieser wählt, ob die XLR-LINE OUT-Buchsen geerdet sind oder nicht.
   Wenn Sie Rauschprobleme haben, die möglicherweise durch eine Masseschleife verursacht werden, versuchen Sie, die Schalterposition zu ändern, um das Problem zu beheben.
9. STEREO LINK
   Stereo-Wiedergabe wird einfach durch das Verbinden von zwei KC-550- oder KC-350-Geräten mit einem einzigen Audiokabel (Klinkentyp) ermöglicht.
   * Weitere Informationen zur Stereo Link-Funktion finden Sie unter "Stereo Link".
   STEREO LINK OUT-Buchse
   Verbinden Sie diese Buchse mit der STEREO LINK IN-Buchse an einem sekundären (L) KC-550/KC-350, wenn Sie eine Stereo Link-Konfiguration verwenden.
   Diese Ausgangsbuchse liefert einen Line-Pegel von 0 dBu.
   Wenn ein Kabel an die STEREO LINK OUT-Buchse angeschlossen ist, werden die Eingangssignale des rechten Kanals über die internen Lautsprecher ausgegeben. Die Eingangssignale des linken Kanals werden über die STEREO LINK OUT-Buchse an den anderen KC-550/KC-350 ausgegeben.
   STEREO LINK IN-Buchse
   Verbinden Sie diese Buchse mit der STEREO LINK OUT-Buchse am Hauptgerät (R) (dem anderen KC-550/KC-350), wenn Sie eine Stereo Link-Konfiguration verwenden.
   Diese akzeptiert einen Eingangspegel von 0 dBu.
   Nur die STEREO LINK IN Eingangssignale werden über die internen Lautsprecher ausgegeben.
   Bedienfeldbeschreibungen
10. SUBWOOFER OUT-Buchse
    Dies ermöglicht Ihnen, durch den Anschluss eines aktiven Subwoofers noch kräftigere Bässe wiederzugeben.
    Bietet Fullrange-Ausgabe mit einem Ausgangspegel von +4 dBu.
    Sie können die MASTER-STEUERUNG-Regler (BASS, MITTELTON, HÖHEN und LAUTSTÄRKE) verwenden, um Klang und Lautstärke einzustellen.
    * SHAPE-Schalter beeinflusst den SUBWOOFER OUT nicht.
11. AUX IN-Buchsen
    Dies sind RCA-Phono-Typ Eingangs-Buchsen. Sie verwenden diese, um Geräte wie CD- und MD-Player anzuschließen und diese zusammen mit den an CH 1 bis CH 4 angeschlossenen Geräten klingen zu lassen. Sie akzeptieren einen Eingangspegel von -10 dBu.
    * Um die Lautstärke der an die AUX IN-Buchsen angeschlossenen Geräte einzustellen, verwenden Sie die Bedienelemente dieser Geräte.

Schließen Sie Ihr KC-550/KC-350 an

Beachten Sie das folgende Diagramm und schließen Sie das KC-550/KC-350 an die von Ihnen verwendete externe Ausrüstung an.

Hier ist ein Beispiel für eine Einrichtung, die die Mixer- und Monitorfunktionen des KC550/KC-350 voll ausnutzt.
Ein Mikrofon wird an CH 1 angeschlossen, das Mikrofoneingangspegel akzeptiert. Schließen Sie ein Keyboard, einen Recorder oder andere tongenerierende Geräte an die Eingänge CH 2, CH 3 und CH 4 an.
Die Line-Ausgänge des KC-550 umfassen sowohl XLR- als auch 6,35-mm-Klinkenanschlüsse. Darüber hinaus können beide Typen gleichzeitig verwendet werden.
* Um Fehlfunktionen und/oder Schäden an Lautsprechern oder anderen Geräten zu vermeiden, drehen Sie immer die Lautstärke herunter und schalten Sie die Stromversorgung aller Geräte aus, bevor Sie Verbindungen herstellen.
Stellen Sie alle Kanal-Lautstärkeregler des KC-550/KC-350 (CH 1, CH 2, CH 3 und CH 4) sowie den VOLUME-Regler auf Null.
* Die Pinbelegung der XLR-Anschlüsse ist wie unten gezeigt. Bevor Sie Verbindungen herstellen, stellen Sie sicher, dass diese Pinbelegung mit der aller anderen Geräte kompatibel ist.

1. GND
2. HOT
3. COLD

* Wenn Verbindungskabel mit Widerständen verwendet werden, kann der Lautstärkepegel der an die Eingänge (CH 1 bis CH 4, AUX IN und STEREO LINK IN) angeschlossenen Geräte niedrig sein.
In diesem Fall verwenden Sie Verbindungskabel ohne Widerstände, wie z.B. solche der Roland PCS-Serie.
* Rückkopplungen können entstehen, abhängig von der Position der Mikrofone im Verhältnis zu den Lautsprechern. Dies kann behoben werden durch:

1. Ändern der Ausrichtung des Mikrofons.
2. Das Mikrofon in größerem Abstand zu den Lautsprechern platzieren.
3. Absenken der Lautstärkepegel.

Ein- und Ausschalten

Sobald die Verbindungen hergestellt sind, schalten Sie die Stromversorgung Ihrer verschiedenen Geräte in der angegebenen Reihenfolge ein. Durch falsches Einschalten der Geräte riskieren Sie Fehlfunktionen und/oder Schäden an Lautsprechern und anderen Geräten.
* Bevor Sie die Stromversorgung ausschalten, reduzieren Sie die Lautstärke an jedem Gerät in Ihrem System und SCHALTEN SIE die Geräte dann in umgekehrter Reihenfolge zu der des Einschaltens aus.

1. Stellen Sie sicher, dass alle Lautstärkeregler am KC-550/KC350 und an den angeschlossenen Geräten auf 0 gestellt sind.
2. Schalten Sie alle Geräte ein, die an die Eingangsbuchsen des KC-550/KC350 (CH 1 bis CH 4 und AUX IN) angeschlossen sind.
3. Schalten Sie das KC-550/KC-350 ein.
4. Schalten Sie alle Geräte ein, die an die LINE OUT- oder SUBWOOFER OUT-Buchsen des KC-550/KC350 angeschlossen sind.
5. Stellen Sie die Lautstärkepegel für die Geräte ein.

* Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Einschalten ist eine kurze Wartezeit (einige Sekunden) erforderlich, bevor das Gerät normal funktioniert. Zum Schutz vor plötzlichen lauten Geräuschen stellen Sie immer sicher, dass die Lautstärke vor dem Einschalten reduziert ist. Auch bei ganz heruntergeregelter Lautstärke können Sie beim Einschalten noch Geräusche hören, dies ist jedoch normal und weist nicht auf eine Fehlfunktion hin.
* Wenn Sie die Stromversorgung komplett ausschalten müssen, schalten Sie zuerst den POWER-Schalter aus und ziehen Sie dann das Netzkabel aus der Steckdose. Siehe "Stromversorgung".

Informationen zu den Lautstärkeeinstellungen

Um beim Spielen den optimalen Klang aus dem KC-550/KC-350 herauszuholen, stellen Sie die Lautstärke wie unten beschrieben ein.

1. Bedienen Sie die Lautstärkeregler für CH 1 bis CH 4, um den Lautstärkepegel für CH 1 bis CH 4 einzustellen.

   Stellen Sie zu diesem Zeitpunkt die Lautstärkebalance für CH 1 bis CH 4 ein.
   * Um den Lautstärkepegel der an die AUX IN-Buchsen angeschlossenen Geräte einzustellen, verwenden Sie die Bedienelemente dieser Geräte.
2. Stellen Sie die Regler LOW, MIDDLE und HIGH ein, um die gewünschte Klangqualität zu erhalten.
3. Verwenden Sie den VOLUME-Regler, um den Gesamtlautstärkepegel einzustellen.

   * Wenn der Klang verzerrt ist, reduzieren Sie die Lautstärkeregler von CH 1 bis CH 4, den VOLUME-Regler und/oder die Lautstärkeregler der an die Eingangsanschlüsse (CH 1 bis CH 4 und AUX IN) angeschlossenen Geräte.

Stereo Link

Die Stereowiedergabe wird einfach durch Verbinden von zwei KC-550- oder KC-350-Einheiten mit einem einzigen Audiokabel (Klinkentyp) ermöglicht. Diese Funktion wird "Stereo Link" genannt. Da der Kanalsteuerungsbereich für Stereosignale ausgelegt ist, ist der Anschluss von Klangquellen nur an der Haupteinheit erforderlich, wodurch die Kanallautstärken zentral an der Haupteinheit gesteuert werden können. Die rechten Kanalsignale werden über die Lautsprecher der Haupteinheit ausgegeben, während die linken Kanalsignale über die Lautsprecher der Nebeneinheit (der anderen KC-550/KC-350) ausgegeben werden.

Anschlüsse
Bei Verwendung einer Stereo Link-Konfiguration schließen Sie alle Peripheriegeräte an die Haupteinheit an. Schließen Sie keine Eingangs-/Ausgangsbuchsen der Nebeneinheit außer STEREO LINK IN an.
* Bevor Sie die Verbindungen herstellen, stellen Sie sicher, dass die Lautstärkeeinstellung des VOLUME-Reglers für beide Verstärker auf "0" steht.

Ein- oder Ausschalten
Sobald die Verbindungen hergestellt sind, schalten Sie die Stromversorgung Ihrer verschiedenen Geräte in der angegebenen Reihenfolge ein. Durch falsches Einschalten der Geräte riskieren Sie Fehlfunktionen und/oder Schäden an Lautsprechern und anderen Geräten.

1. Schalten Sie die an CH 1 bis CH 4 angeschlossenen Geräte ein.
2. Schalten Sie den Haupt-Verstärker KC-550/KC-350 ein.
3. Schalten Sie den Neben-Verstärker KC-550/KC-350 ein.
4. Schalten Sie die an LINE OUT oder SUBWOOFER OUT angeschlossenen Geräte ein.
5. Stellen Sie die Lautstärkepegel an allen Geräten ein.
   Bevor Sie die Stromversorgung ausschalten, reduzieren Sie die Lautstärke an jedem Gerät in Ihrem System und SCHALTEN SIE die Geräte dann in umgekehrter Reihenfolge zu der des Einschaltens aus.

Informationen zu den Lautstärke- und Klangeinstellungen
Stellen Sie die Lautstärkepegel für Main (R) und Sub (L) separat mit ihren VOLUME-Reglern ein.
* Sie können die Einstellungen für den Equalizer (Regler LOW, MIDDLE und HIGH), den SHAPE-Schalter, den VOLUME-Regler sowie die MAIN (R)- und SUB (L)-Einstellungen jeder Einheit unabhängig voneinander vornehmen.
Grundsätzlich sollten sie auf die gleichen Positionen eingestellt sein, aber Sie können jede Einstellung bei Bedarf an die Anforderungen einer bestimmten Konfiguration anpassen.

Korrekter Gebrauch der Rollen

Das KC-550 ist mit Rollen ausgestattet, die den Transport erleichtern.

Anbringen und Abnehmen der Rollen
Sie können die Rollen wie in der folgenden Abbildung gezeigt anbringen oder abnehmen.
Entfernen Sie unbedingt alle Rollen, wenn unbeabsichtigte Bewegungen gefährlich sein könnten, z. B. beim Aufstellen des KC-550/KC-350 auf der Bühne oder beim Transport in einem Fahrzeug.
Dies ist ein schweres Gerät. Um Verletzungen durch Umkippen oder Herunterfallen des Geräts zu vermeiden, sollten zwei oder mehr Personen beim Tragen des Geräts zusammenarbeiten.
Wenn Rollen am Verstärker angebracht sind, stellen Sie sicher, dass er nur auf einer stabilen, ebenen Oberfläche verwendet wird.

Blockschaltbild

Hauptspezifikationen

KC-550:
SPEZIFIKATIONEN DES STEREO-MISCHVERSTÄRKERS FÜR KEYBOARDS
Nenn-Ausgangsleistung
180 W

Nominaler Eingangspegel (1 kHz)

Kanal 1 (MIKROFON/LINE):	-50 – -20 dBu
Kanal 2–4 (LINE):	-20 dBu
STEREO LINK EINGANG:	0 dBu
AUX EINGANG:	-10 dBu

Nominaler Ausgangspegel (1 kHz)

LINE OUT (XLR-Typ, Klinkentyp)	+4 dBu
STEREO LINK AUSGANG:	0 dBu
SUBWOOFER AUSGANG:	+4 dBu

* 0 dBu = 0.775 Veff

Lautsprecher
38 cm (15 Zoll) x 1
Hochtöner x 1

Bedienelemente
KANALREGELUNG
CH 1
LAUTSTÄRKE-Regler
CH 2
LAUTSTÄRKE-Regler
CH 3
LAUTSTÄRKE-Regler
CH 4
LAUTSTÄRKE-Regler
AUSGANGSWAHL-Schalter
KOPFHÖRER-LAUTSTÄRKE-Regler
MASTER-REGELUNG
EQUALIZER
TIEFEN-Regler
MITTEN-Regler
HÖHEN-Regler
SHAPE-Schalter
LAUTSTÄRKE-Regler
NETZSCHALTER
GND LIFT-Schalter

Anzeige
BETRIEB

Anschlüsse
CH 1 EINGANGsbuchse (XLR-Typ)
CH 1–4 EINGANG L (MONO) Buchsen (1/4" Klinkentyp)
CH 1–4 EINGANG R Buchsen (1/4" Klinkentyp)
LINE OUT L (MONO) Buchsen (XLR-Typ, 1/4" Klinkentyp)
LINE OUT R Buchsen (XLR-Typ, 1/4" Klinkentyp)
AUX IN Buchsen (RCA-Cinch-Typ)
SUBWOOFER OUT Buchse (1/4" Klinkentyp)
STEREO LINK OUT Buchse (1/4" Klinkentyp)
STEREO LINK IN Buchse (1/4" Klinkentyp)
KOPFHÖRER-Buchse (Stereo 1/4" Klinkentyp)

Stromversorgung
AC 117 V, AC 230 V, AC 240 V

Stromverbrauch
135 W

Abmessungen
590 (B) x 445 (T) x 590 (H) mm
23-1/4 (B) x 17-9/16 (T) x 23-1/4 (H) Zoll (einschließlich Rollen)
590 (B) x 445 (T) x 536 (H) mm
20-1/4 (B) x 21-5/16 (T) x 21-1/8 (H) Zoll (ohne Rollen)

Gewicht
34.0 kg
75 Pfund

Zubehör
Bedienungsanleitung
Rollen

* Im Interesse der Produktverbesserung können sich die Spezifikationen und/oder das Aussehen dieses Geräts ohne vorherige Ankündigung ändern.

KC-350:
SPEZIFIKATIONEN DES STEREO-MISCHVERSTÄRKERS FÜR KEYBOARDS
Nenn-Ausgangsleistung
120 W
Nominaler Eingangspegel (1 kHz)

Kanal 1 (MIKROFON/LINE):	-50– -20 dBu
Kanal 2--4 (LINE):	-20 dBu
STEREO LINK EINGANG:	0 dBu
AUX EINGANG:	-10 dBu

Nominaler Ausgangspegel (1 kHz)

LINE OUT (Klinkentyp):	+4 dBu
STEREO LINK AUSGANG:	0 dBu
SUBWOOFER AUSGANG:	+4 dBu

* 0 dBu = 0.775 Veff

Lautsprecher
30 cm (12 Zoll) x 1
Hochtöner x 1

Bedienelemente
KANALREGELUNG
CH1
LAUTSTÄRKE-Regler
CH2
LAUTSTÄRKE-Regler
CH3
LAUTSTÄRKE-Regler
CH4
LAUTSTÄRKE-Regler
AUSGANGSWAHL-Schalter
KOPFHÖRER-LAUTSTÄRKE-Regler
MASTER-REGELUNG
EQUALIZER
TIEFEN-Regler
MITTEN-Regler
HÖHEN-Regler
SHAPE-Schalter
LAUTSTÄRKE-Regler NETZSCHALTER

Anzeige
BETRIEB

Anschlüsse
CH 1 EINGANGsbuchse (XLR-Typ)
CH 1–4 EINGANG L (MONO) Buchsen (1/4" Klinkentyp)
CH 1–4 EINGANG R Buchsen (1/4" Klinkentyp)
LINE OUT L (MONO) Buchse (1/4" Klinkentyp)
LINE OUT R Buchse (1/4" Klinkentyp)
AUX IN Buchsen (RCA-Cinch-Typ)
SUBWOOFER OUT Buchse (1/4" Klinkentyp)
STEREO LINK OUT Buchse (1/4" Klinkentyp)
STEREO LINK IN Buchse (1/4" Klinkentyp)
KOPFHÖRER-Buchse (Stereo 1/4" Klinkentyp)

Stromversorgung
AC 117 V, AC 230 V, AC 240 V

Stromverbrauch
100 W

Abmessungen
490 (B) x 385 (T) x 470 (H) mm
19-5/16 (B) x 15-3/16 (T) x 18-9/16 (H) Zoll

Gewicht
24.5 kg
54 Pfund 1 Unze

Zubehör
Bedienungsanleitung

* Im Interesse der Produktverbesserung können sich die Spezifikationen und/oder das Aussehen dieses Geräts ohne vorherige Ankündigung ändern.

Copyright © 2003 ROLAND CORPORATION
Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne die schriftliche Genehmigung der ROLAND CORPORATION in irgendeiner Form reproduziert werden.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Roland KC-550/KC-350 - Handbuch für Keyboard-Verstärker herunterladen

Verfügbare Sprachen
