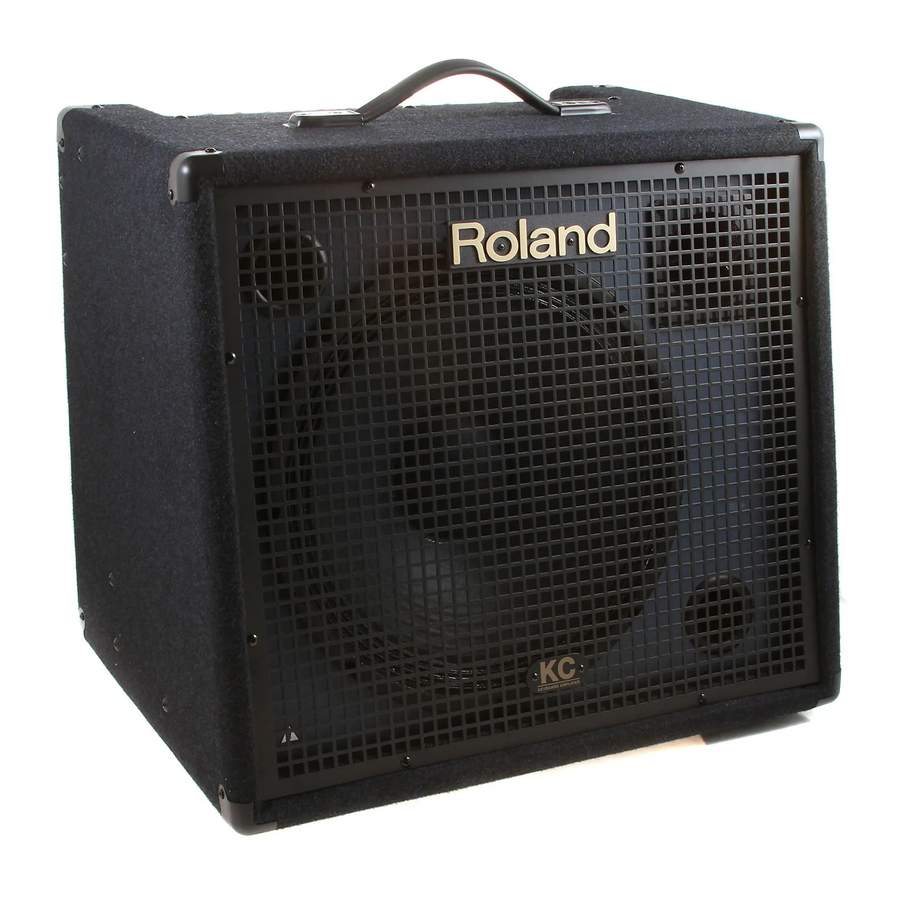

Roland KC-550/KC-350 - Klaviatura Kuchaytirgich Qo'llanmasi

Mundarija

Kirish

Ushbu bo'limlar qurilmaning to'g'ri ishlashi haqida muhim ma'lumotlarni taqdim etadi. Bundan tashqari, yangi qurilmangiz tomonidan taqdim etilgan har bir xususiyatni yaxshi tushunganingizga ishonch hosil qilish uchun, foydalanuvchi qo'llanmasini to'liq o'qib chiqish kerak. Qo'llanma saqlanishi va qulay ma'lumotnoma sifatida qo'lda saqlanishi kerak.
Ushbu qurilmani ishlatishdan oldin, quyidagi bo'limlarni diqqat bilan o'qing:

  • MUHIM XAVFSIZLIK KO'RSATMALARI
  • QURILMANI XAVFSIZ ISHLATISH
  • MUHIM ESDA TUTISHLAR

Asosiy Xususiyatlar

  • Ushbu monitor-karnay kuchaytirgichi raqamli klaviaturalar va ovoz modullari kabi turli xil manbalar uchun yuqori sifatli ovozni ta'minlash uchun mo'ljallangan.
  • Kuchaytirgichlarning ikki tomonlama karnay tizimlari 38 sm (15 dyuymli) karnaydan (KC-550 da; KC-350 30 sm [12 dyuymli] karnayni o'z ichiga oladi) va shox/tvitterdan iborat. Ushbu kuchaytirgichlar yuqori quvvat chiqishiga ham ega, KC-550 180 vatt, KC-350 esa 120 vatt chiqish quvvatiga ega.
  • Kirish qismi to'rt kanalli stereo mikserga ega. CH 1 mikrofon kirishini qo'llab-quvvatlashdan tashqari, XLR ulagichi bilan ta'minlangan.
  • CH 4 chiqish uchun manzilni tanlash imkonini beruvchi tanlash tugmasini o'z ichiga oladi. Ushbu xususiyat monitor funktsiyalarini to'ldiradi.
  • KC-550/KC-350 uch polosali ekvalayzer bilan jihozlangan. Bundan tashqari, SHAPE (SHAPE) tugmasi bilan birgalikda, yanada ko'proq tonal o'zgarishlar mumkin.
  • Hatto yanada ta'sirchan baslarni ijro etish uchun quvvatli sabvuferni ulash imkonini beruvchi SUBWOOFER OUT (Sabvufer Chiqishi) jeki mavjud.
  • CD va MD pleerlar kabi qurilmalarni ulashni osonlashtiradigan RCA fono turidagi AUX IN (AUX Kirishi) jeki bilan ta'minlangan.
  • Tashqi mikser yoki yozuv qurilmasiga ulanishni qulaylashtiradigan liniya chiqishlari bilan jihozlangan.
  • STEREO LINK (STEREO Ulanish) funktsiyasi bilan jihozlangan. Stereo ijro etish faqat bitta audio kabel (telefon turi) bilan ikkita KC-550 yoki KC-350 qurilmasini ulash orqali yoqiladi.

Panel Tavsiflari

Boshqaruv Bo'limi

Boshqaruv Bo'limi

  1. KANALNI BOSHQARISH
    Stereo 4 kanalli aralashtirish KANAL BOSHQARISHlari tomonidan taklif etiladi.
    * "Stereo Ulanish" konfiguratsiyasida foydalanilganda, "Stereo Ulanish" (12-bet) ga murojaat qiling.
    CH 1, CH 2, CH 3
    Bular CH 1, CH 2 va CH 3 uchun ovoz balandligini sozlaydi.
    CH 1 mikrofon kirishini qabul qiladi.
    CH 4
    Bu CH 4 uchun ovoz balandligini sozlaydi.
    CH 4 chiqish uchun manzilni tanlash imkonini beruvchi tanlash tugmasini o'z ichiga oladi.
    OUTPUT SEL (chiqishni tanlash) Tugmasi
    Ushbu tugma chiqishlar—naushniklar, karnaylar va liniya chiqishlari—qaysi biriga CH 4 ga kiritilgan signallar yuborilishini tanlaydi.


    Chiqish naushniklar va ichki karnaylar orqali amalga oshiriladi. Line Out (Liniya Chiqishi) ga hech qanday signal chiqmaydi.

    Chiqish faqat naushniklar orqali amalga oshiriladi. Ichki karnaylar va Line Out (Liniya Chiqishi) ga hech qanday signal chiqmaydi.

    Chiqish naushniklar, ichki karnaylar va Line Out (Liniya Chiqishi) orqali amalga oshiriladi.
    * OUTPUT SEL (CHIQUVCHI TANLASH) tugmasi quyidagi kabi vaziyatlarda qulaydir.
    : Ichki yoki tashqi karnaylarga chiqarmasdan, naushniklar orqali yo'riqnoma chertishlarini yoki ritm mashinasini (masalan) eshitmoqchi bo'lsangiz, ushbu pozitsiyani tanlang.
    : Bu kuchaytirgichni jonli ijro paytida orqaga qaytarish monitori sifatida ishlatmoqchi bo'lganingizda qulay funktsiya bo'lishi mumkin.
    Bu KC-550/KC-350 dagi CH 4 kirishi va Line Out (Liniya Chiqishi) mikserga ulangan kabi vaqtlarda yuzaga kelishi mumkin bo'lgan halqa shovqinining oldini olishda samarali.
    : CH 4 dan CH 1 dan CH 3 gacha teng ravishda foydalaning.

PHONES (NAUSHNIKLAR)
PHONES VOLUME (NAUSHNIKLAR OVOZ BALANDLIGI) Tugmasi
Ushbu tugma naushniklar ovoz balandligini sozlaydi.
* PHONES VOLUME (NAUSHNIKLAR OVOZ BALANDLIGI) tugmasi faqat naushniklar chiqishiga ta'sir qiladi.

PHONES (NAUSHNIKLAR) Jeki
Bu naushniklarni ulash uchun.
* Kuchaytirgichning karnaylari naushniklar ulangan bo'lsa ham ishlaydi.
* Naushniklarni ulashdan yoki uzishdan oldin, albatta PHONES VOLUME (NAUSHNIKLAR OVOZ BALANDLIGI) tugmasini 0 ga qo'ying.
* MASTER CONTROL (ASOSIY BOSHQARUV) (Ekvalayzer, SHAPE (SHAPE) tugmasi va VOLUME (OVOZ BALANDLIGI) tugmasi) naushniklar chiqishiga ta'sir qilmaydi.

  1. MASTER CONTROL (ASOSIY BOSHQARUV)
    EQUALIZER (EKVALAYZER)
    KC-550/KC-350 uch polosali ekvalayzer bilan birga keladi.
    LOW (PASTKI) Tugmasi
    Bu bas diapazonining ohangini sozlaydi.
    MIDDLE (O'RTA) Tugmasi
    Bu o'rta diapazonning ohangini sozlaydi.
    HIGH (TEPA) Tugmasi
    Bu yuqori diapazonning ohangini sozlaydi.
    * Ekvalayzer (LOW (PASTKI), MIDDLE (O'RTA) va HIGH (TEPA) tugmalari bilan boshqariladi) faqat SUBWOOFER OUT (SABVUFER CHIQUVCHI) dan va karnaylardan chiqishga ta'sir qiladi.
    SHAPE (SHAPE) Tugmasi
    Yoqilganda, bu yuqori va pastki diapazonlarda kuchayishni ta'minlaydi.
    U past ovoz balandligida ovoz sifatini yaxshilash yoki tovushga aniqlik hissini berish uchun qulay tarzda ishlatilishi mumkin.
    * SHAPE (SHAPE) tugmasi faqat karnaylardan chiqishga ta'sir qiladi.
    VOLUME (OVOZ BALANDLIGI) Tugmasi
    Bu qurilmaning ichki karnayining umumiy ovoz balandligini sozlaydi. SUBWOOFER OUT (SABVUFER CHIQUVCHI) chiqishi ham o'zgaradi.
    * VOLUME (OVOZ BALANDLIGI) tugmasi liniya chiqishlariga ta'sir qilmaydi.
  2. POWER (QUVVAT) Indikatori
    Qurilma yoqilganda ushbu indikator yonadi.
  3. POWER (QUVVAT) Tugmasi
    Bu quvvatni yoqadi va o'chiradi.
    * Agar siz quvvatni butunlay o'chirishingiz kerak bo'lsa, avval POWER (QUVVAT) tugmasini o'chiring, so'ngra quvvat simini elektr rozetkasidan uzing. "Quvvat Manbai" ga qarang.
    * Quvvatni yoqishdan yoki o'chirishdan oldin, albatta VOLUME (OVOZ BALANDLIGI) tugmasini 0 ga qo'ying.
    * Ushbu qurilma himoya davri bilan jihozlangan. Qurilma normal ishlashidan oldin quvvatni yoqgandan keyin qisqa vaqt (bir necha soniya) talab etiladi.
    * Ulanadigan qurilmalarga quvvatni yoqish va o'chirish tartibi uchun murojaat qiling.

Jek Paneli

Jek Paneli

KANAL KIRISHI

  1. CH 1 Kirish Jeklari
    Standart jekdan tashqari, ushbu kanal mikrofonlarni ulash uchun foydali bo'lgan muvozanatli XLR ulagichi bilan jihozlangan. Bundan mikrofonlar, klaviaturalar, ovoz modullari va boshqa qurilmalarni ulash uchun foydalaning.
    Mikrofon kirishidan (-50 dBu) liniya darajasigacha (-20 dBu) bo'lgan kirish darajalari qabul qilinadi.
  2. CH 2, CH 3 va CH 4 Kirish Jeklari
    Bularni klaviaturalar, ovoz modullari va boshqa qurilmalarni ulash uchun ishlating.
    Ular liniya darajasidagi kirishni (-20 dBu) qabul qiladi.
    Siz CH 4 ga kiritilgan signallar uchun chiqishni tanlashingiz mumkin.
  3. LINE OUT (LINIYA CHIQUVCHI)
    LINE OUT (LINIYA CHIQUVCHI) Jeklari
    (XLR turidagi ulagichlar faqat KC-550 da mavjud)
    Mikser yoki yozuv qurilmasini ushbu chiqish juftlaridan biriga (yoki ikkalasiga) ulang. Ikkita turdagi ulagichlar mavjud: KC550 da XLR turi va muvozanatlanmagan TRS 1/4" telefon jeki. TRS 1/4" telefon jeki muvozanatlanmagan turidir. Ulanayotgan uskunangiz uchun mos keladiganini ishlating. Ushbu chiqish jeki +4 dBu liniya darajasidagi chiqishni ta'minlaydi.
    Agar siz mono ulanishni amalga oshirayotgan bo'lsangiz, L (MONO) telefon jekiga ulang.
    * MASTER CONTROL (ASOSIY BOSHQARUV) (ekvalayzer, SHAPE (SHAPE) tugmasi va VOLUME (OVOZ BALANDLIGI) tugmasi) LINE OUT (LINIYA CHIQUVCHI)ga ta'sir qilmaydi.
  4. GND LIFT (YERNI KO'TARISH) Tugmasi (faqat KC-550)
    Bu XLR turidagi LINE OUT (LINIYA CHIQUVCHI) jeklarining yerga ulangan yoki ulanmaganligini tanlaydi.
    Agar sizda yer halqasi sabab bo'lishi mumkin bo'lgan shovqin muammolari yuzaga kelsa, muammoni bartaraf etish uchun tugma holatini o'zgartirib ko'ring.
  5. STEREO LINK (STEREO ULANISH)
    Stereo ijro etish faqat bitta audio kabel (telefon turi) bilan ikkita KC-550 yoki KC-350 qurilmasini ulash orqali yoqiladi.
    * Stereo Ulanish funktsiyasi haqida batafsil ma'lumot olish uchun "Stereo Ulanish" ga murojaat qiling.
    STEREO LINK OUT (STEREO ULANISH CHIQUVCHI) Jeki
    Stereo Ulanish konfiguratsiyasidan foydalanganda ushbu jekni sub (L) KC-550/KC-350 dagi STEREO LINK IN (STEREO ULANISH KIRISHI) jekiga ulang.
    Ushbu chiqish jeki 0 dBu liniya darajasidagi chiqishni ta'minlaydi.
    Kabel STEREO LINK OUT (STEREO ULANISH CHIQUVCHI) jekiga ulangan bo'lsa, o'ng kanal kirish signallari ichki karnaylardan chiqadi. Chap kanal kirish signallari STEREO LINK OUT (STEREO ULANISH CHIQUVCHI) jekidan boshqa KC-550/KC-350 ga chiqadi.
    STEREO LINK IN (STEREO ULANISH KIRISHI) Jeki
    Stereo Ulanish konfiguratsiyasidan foydalanganda ushbu jekni asosiy (R) qurilmadagi (boshqa KC-550/KC-350) STEREO LINK OUT (STEREO ULANISH CHIQUVCHI) jekiga ulang.
    Bu 0 dBu darajasidagi kirishni qabul qiladi.
    Faqat STEREO LINK IN (STEREO ULANISH KIRISHI) kirish signallari ichki karnaylardan chiqadi.
    Panel Tavsiflari
  6. SUBWOOFER OUT (SABVUFER CHIQUVCHI) Jeki
    Bu quvvatli sabvuferni ulash orqali yanada kuchli baslarni ijro etish imkonini beradi.
    +4 dBu chiqish darajasida to'liq diapazonli chiqishni ta'minlaydi.
    Ohang va ovoz balandligini sozlash uchun MASTER CONTROL (ASOSIY BOSHQARUV) tugmalaridan (LOW (PASTKI), MIDDLE (O'RTA), HIGH (TEPA) va VOLUME (OVOZ BALANDLIGI)) foydalanishingiz mumkin.
    * SHAPE (SHAPE) tugmasi SUBWOOFER OUT (SABVUFER CHIQUVCHI)ga ta'sir qilmaydi.
  7. AUX IN (AUX KIRISHI) Jeklari
    Bular RCA fono turidagi kirish jeklari. Bularni CD va MD pleerlar kabi uskunalarni ulash va ularni CH 1 dan CH 4 gacha ulangan uskunalar bilan birga eshittirish uchun ishlatasiz. Ular -10 dBu darajasidagi kirishni qabul qiladi.
    * AUX IN (AUX KIRISHI) jeklariga ulangan uskunaning ovoz balandligini sozlash uchun bunday uskunadagi boshqaruvlardan foydalaning.

KC-550/KC-350 ni ulang

Quyidagi diagrammaga qarang va KC-550/KC-350 ni foydalanayotgan tashqi uskunaga ulang.
Ulanish
Bu KC550/KC-350 mikseri va monitor funksiyalaridan to'liq foydalanishga imkon beruvchi sozlash misolidir.
Mikrofondan kirish CH 1 ga ulanadi, u mikrofon darajasidagi kirishni qabul qiladi. Klaviatura, yozuvchi yoki boshqa ovoz chiqaruvchi qurilmani CH 2, CH 3 va CH 4 kirishlariga ulang.
KC-550 ning liniyali chiqishlariga XLR-tipidagi va 1/4" telefon ulagichlari kiradi. Bundan tashqari, ikkala tur ham bir vaqtning o'zida ishlatilishi mumkin.
* Nosozlik va/yoki karnaylar yoki boshqa qurilmalarga zarar yetkazmaslik uchun har doim ovoz balandligini pasaytiring va barcha qurilmalarni ulashdan oldin o'chiring.
KC-550/KC-350 ning barcha kanal ovozi tugmalarini (CH 1, CH 2, CH 3 va CH 4), shuningdek, VOLUME (Ovoz balandligi) tugmasini nolga qo'ying.
* XLR tipidagi ulagichlar uchun pin tayinlash quyida ko'rsatilgan. Ulanishlarni amalga oshirishdan oldin, ushbu pin tayinlash barcha boshqa qurilmalaringiz bilan mos kelishiga ishonch hosil qiling.

  1. GND
  2. HOT
  3. COLD

* Agar rezistorli ulanish kabellari ishlatilsa, kirishlarga ulangan uskunaning ovoz balandligi (CH 1 dan CH 4, AUX IN va STEREO LINK IN) past bo'lishi mumkin.
Agar shunday bo'lsa, rezistorlarni o'z ichiga olmaydigan ulanish kabellaridan foydalaning, masalan, Roland PCS seriyasidan.
* Karnaylarga nisbatan mikrofonlarning joylashuviga qarab, shovqin paydo bo'lishi mumkin. Buni quyidagicha bartaraf etish mumkin:

  1. Mikrofonning yo'nalishini o'zgartirish.
  2. Mikrofonni karnaylardan uzoqroq masofaga ko'chirish.
  3. Ovoz balandligini pasaytirish.

Quvvatni yoqish va o'chirish

Ulanishlar tugallangandan so'ng, turli qurilmalaringizga quvvatni belgilangan tartibda yoqing. Qurilmalarni noto'g'ri tartibda yoqish orqali siz karnaylar va boshqa qurilmalarga nosozlik va/yoki zarar yetkazish xavfini tug'dirasiz.
* Quvvatni o'chirishdan oldin, tizimingizdagi har bir qurilmada ovoz balandligini pasaytiring, so'ngra qurilmalarni yoqilgan tartibga teskari tartibda O'CHIRING.

  1. KC-550/KC350 va ulangan qurilmalardagi barcha ovoz balandligi boshqaruvlari 0 ga o'rnatilganligiga ishonch hosil qiling.
  2. KC-550/KC350 ning kirish uyalariga ulangan barcha qurilmalarni yoqing (CH 1 dan CH 4 gacha va AUX IN).
  3. KC-550/KC-350 ni yoqing.
  4. KC-550/KC350 ning LINE OUT yoki SUBWOOFER OUT uyalariga ulangan har qanday uskunani yoqing.
  5. Qurilmalar uchun ovoz balandligini sozlang.

* Ushbu qurilma himoya davri bilan jihozlangan. Quvvatni yoqgandan so'ng, qurilma normal ishlashi uchun qisqa vaqt (bir necha soniya) kerak bo'ladi. To'satdan katta ovozdan himoya qilish uchun har doim quvvatni yoqishdan oldin ovoz balandligi pasaytirilganligiga ishonch hosil qiling. Ovoz balandligi butunlay pasaytirilgan bo'lsa ham, quvvat yoqilganda siz hali ham biroz ovoz eshitishingiz mumkin, ammo bu normal holat va nosozlikni bildirmaydi.
* Agar siz quvvatni butunlay o'chirib qo'yishingiz kerak bo'lsa, avval POWER (Quvvat) tugmasini o'chiring, so'ngra quvvat simini elektr rozetkasidan uzing. "Quvvat manbai" ga qarang.

Ovoz balandligi sozlamalari haqida

Ijro etayotganda KC-550/KC-350 dan optimal ovoz olish uchun ovozni quyida tavsiflanganidek sozlang.

  1. CH 1 dan CH 4 gacha bo'lgan ovoz balandligini sozlash uchun CH 1 dan CH 4 gacha bo'lgan ovoz tugmalarini ishlating.
    Ovoz balandligi sozlamalari haqida
    Ayni paytda CH 1 dan CH 4 gacha bo'lgan ovoz balansini sozlang.
    * AUX IN uyalariga ulangan uskunaning ovoz balandligini sozlash uchun bunday uskunadagi boshqaruvlardan foydalaning.
  2. O'zingiz xohlagan ovoz sifatini olish uchun LOW (Past), MIDDLE (O'rta) va HIGH (Yuqori) tugmalarini sozlang.
  3. Umumiy ovoz balandligini sozlash uchun VOLUME (Ovoz balandligi) tugmasidan foydalaning.

    * Agar ovoz buzilgan bo'lsa, CH 1 dan CH 4 gacha bo'lgan ovoz tugmalarini, VOLUME (Ovoz balandligi) tugmasini va/yoki kirish uyalariga ulangan qurilmalar uchun ovoz tugmalarini (CH 1 dan CH 4 gacha va AUX IN) pasaytiring.

Stereo tinglash faqat bitta audio kabel (telefon turi) bilan ikkita KC-550 yoki KC-350 qurilmasini ulash orqali yoqiladi. Ushbu funksiya "Stereo Link" deb ataladi. Kanalni boshqarish qismi stereo signallarni qabul qilish uchun mo'ljallanganligi sababli, ovoz manbalarini ulash faqat asosiy qurilmada talab qilinadi, shuning uchun kanal ovozini asosiy qurilmada markaziy boshqarish mumkin. O'ng kanal signallari asosiy qurilmadagi karnaylardan chiqariladi, chap kanal signallari esa yordamchi qurilmadagi karnaylardan (boshqa KC-550/KC-350) chiqariladi.
Stereo havola

Ulanishlar
Stereo havola konfiguratsiyasidan foydalanganda, barcha tashqi uskunalarni asosiy qurilmaga ulang. STEREO LINK IN dan tashqari yordamchi qurilmadagi hech qanday kirish/chiqish uyalariga ulanmang.
* Ulanishlarni amalga oshirishdan oldin, ikkala kuchaytirgich uchun ham VOLUME (Ovoz balandligi) tugmasining ovoz balandligi sozlamasi "0" ga o'rnatilganligiga ishonch hosil qiling.

Quvvatni yoqish yoki o'chirish
Ulanishlar tugallangandan so'ng, turli qurilmalaringizga quvvatni belgilangan tartibda yoqing. Qurilmalarni noto'g'ri tartibda yoqish orqali siz karnaylar va boshqa qurilmalarga nosozlik va/yoki zarar yetkazish xavfini tug'dirasiz.

  1. CH 1 dan CH 4 gacha ulangan qurilmalarni yoqing.
  2. Asosiy KC-550/KC-350 kuchaytirgichini yoqing.
  3. Yordamchi KC-550/KC-350 kuchaytirgichini yoqing.
  4. LINE OUT yoki SUBWOOFER OUT ga ulangan qurilmalarni yoqing.
  5. Barcha qurilmalarda ovoz balandligini sozlang.
    Quvvatni o'chirishdan oldin, tizimingizdagi har bir qurilmada ovoz balandligini pasaytiring, so'ngra qurilmalarni yoqishda ishlatilgan tartibga teskari tartibda O'CHIRING.

Ovoz balandligi va ohang sozlamalari haqida
VOLUME (Ovoz balandligi) tugmalaridan foydalanib, asosiy (R) va yordamchi (L) ovoz balandligini alohida sozlang.
* Siz har bir qurilmaning ekvalayzerini (LOW (Past), MIDDLE (O'rta) va HIGH (Yuqori) tugmalari), SHAPE (Shakl) kaliti, VOLUME (Ovoz balandligi) tugmasi va MAIN (R) va SUB (L) sozlamalarini mustaqil ravishda sozlashingiz mumkin.
Asosan, ular bir xil holatlarga o'rnatilishi kerak, ammo siz har birini ma'lum bir sozlash ehtiyojlariga mos ravishda sozlashingiz mumkin.

G'ildiraklardan to'g'ri foydalanish

KC-550 tashishni osonlashtiradigan g'ildiraklar bilan jihozlangan.

G'ildiraklarni o'rnatish va olib tashlash
G'ildiraklarni quyidagi rasmda ko'rsatilganidek o'rnatishingiz yoki olib tashlashingiz mumkin.
ogohlantirishKC-550/KC-350 ni sahnaga o'rnatish yoki transport vositasida tashish kabi tasodifiy harakat xavfli bo'lishi mumkin bo'lgan hollarda barcha g'ildiraklarni olib tashlashga ishonch hosil qiling.
ogohlantirishBu og'ir uskunadir. Qurilmaning ag'darilishi yoki tushib ketishi natijasida kelib chiqadigan jarohatlarning oldini olish uchun qurilmani tashishda ikki yoki undan ortiq odam birgalikda ishlashi kerak.
ogohlantirishAgar kuchaytirgichga g'ildiraklar o'rnatilgan bo'lsa, undan faqat barqaror, tekis yuzada foydalaning.
G'ildiraklarni o'rnatish va olib tashlash

Blok sxema

Blok sxema

Asosiy xususiyatlar

KC-550:
STEREO MIXING KEYBOARD AMPLIFIER XUSUSIYATLARI
Nominal quvvat chiqishi
180 W

Nominal kirish darajasi (1 kHz)

Channel 1 (MIC/LINE): -50 – -20 dBu
Channel 2–4 (LINE): -20 dBu
STEREO LINK INPUT: 0 dBu
AUX IN: -10 dBu

Nominal chiqish darajasi (1 kHz)

LINE OUT (XLR turi, Telefon turi) +4 dBu
STEREO LINK OUTPUT: 0 dBu
SUBWOOFER OUT: +4 dBu

* 0 dBu = 0.775 Vrms

Dinamiklar
38 sm (15 dyuym) x 1
Tvitter x 1

Boshqaruv elementlari
CHANNEL CONTROL (KANALNI BOSHQARISH)
CH 1
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
CH 2
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
CH 3
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
CH 4
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
OUTPUT SELECT Switch (CHIQISHNI TANLASH KALITI)
PHONES VOLUME Knob (QULOQCHIN OVOZ BALANDLIGI TUTQICHI)
MASTER CONTROL (ASOSIY BOSHQARUV)
EQUALIZER (EKVALAYZER)
LOW Knob (PAST TUTQICH)
MIDDLE Knob (O'RTA TUTQICH)
HIGH Knob (BALAND TUTQICH)
SHAPE Switch (SHAKL KALITI)
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
POWER Switch (QUVVAT KALITI)
GND LIFT Switch (YERNI KO'TARISH KALITI)

Ko'rsatkich
POWER (QUVVAT)

Ulagichlar
CH 1 INPUT Jack (XLR turi)
CH 1–4 INPUT L (MONO) Jacks (1/4" telefon turi)
CH 1–4 INPUT R Jacks (1/4" telefon turi)
LINE OUT L (MONO) Jacks (XLR turi, 1/4" telefon turi)
LINE OUT R Jacks (XLR turi, 1/4" telefon turi)
AUX IN Jacks (RCA fono turi)
SUBWOOFER OUT Jack (1/4" telefon turi)
STEREO LINK OUT Jack (1/4" telefon turi)
STEREO LINK IN Jack (1/4" telefon turi)
PHONES Jack (Stereo 1/4" telefon turi)

Elektr ta'minoti
AC 117 V, AC 230 V, AC 240 V

Quvvat sarfi
135 W

O'lchamlar
590 (W) x 445 (D) x 590 (H) mm
23-1/4 (W) x 17-9/16 (D) x 23-1/4 (H) dyuym (g'ildiraklar bilan birga)
590 (W) x 445 (D) x 536 (H) mm
20-1/4 (W) x 21-5/16 (D) x 21-1/8 (H) dyuym (g'ildiraksiz)

Og'irligi
34.0 kg
75 lbs

Aksessuar
Foydalanuvchi qo'llanmasi
G'ildiraklar

* Mahsulotni takomillashtirish maqsadida ushbu qurilmaning texnik xususiyatlari va/yoki tashqi ko'rinishi oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

KC-350:
STEREO MIXING KEYBOARD AMPLIFIER XUSUSIYATLARI
Nominal quvvat chiqishi
120 W
Nominal kirish darajasi (1 kHz)

Channel 1 (MIC/LINE): -50– -20 dBu
Channel 2--4 (LINE): -20 dBu
STEREO LINK INPUT: 0 dBu
AUX IN: -10 dBu

Nominal chiqish darajasi (1 kHz)

LINE OUT (Telefon turi): +4 dBu
STEREO LINK OUTPUT: 0 dBu
SUBWOOFER OUT: +4 dBu

* 0 dBu = 0.775 Vrms

Dinamiklar
30 sm (12 dyuym) x 1
Tvitter x 1

Boshqaruv elementlari
CHANNEL CONTROL (KANALNI BOSHQARISH)
CH1
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
CH2
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
CH3
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
CH4
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI)
OUTPUT SELECT Switch (CHIQISHNI TANLASH KALITI)
PHONES VOLUME Knob (QULOQCHIN OVOZ BALANDLIGI TUTQICHI)
MASTER CONTROL (ASOSIY BOSHQARUV)
EQUALIZER (EKVALAYZER)
LOW Knob (PAST TUTQICH)
MIDDLE Knob (O'RTA TUTQICH)
HIGH Knob (BALAND TUTQICH)
SHAPE Switch (SHAKL KALITI)
VOLUME Knob (OVOZ BALANDLIGI TUTQICHI) POWER Switch (QUVVAT KALITI)

Ko'rsatkich
POWER (QUVVAT)

Ulagichlar
CH 1 INPUT Jack (XLR turi)
CH 1–4 INPUT L (MONO) Jacks (1/4" telefon turi)
CH 1–4 INPUT R Jacks (1/4" telefon turi)
LINE OUT L (MONO) Jack (1/4" telefon turi)
LINE OUT R Jack (1/4" telefon turi)
AUX IN Jacks (RCA fono turi)
SUBWOOFER OUT Jack (1/4" telefon turi)
STEREO LINK OUT Jack (1/4" telefon turi)
STEREO LINK IN Jack (1/4" telefon turi)
PHONES Jack (Stereo 1/4" telefon turi)

Elektr ta'minoti
AC 117 V, AC 230 V, AC 240 V

Quvvat sarfi
100 W

O'lchamlar
490 (W) x 385 (D) x 470 (H) mm
19-5/16 (W) x 15-3/16 (D) x 18-9/16 (H) dyuym

Og'irligi
24.5 kg
54 lbs 1 oz

Aksessuar
Foydalanuvchi qo'llanmasi

* Mahsulotni takomillashtirish maqsadida ushbu qurilmaning texnik xususiyatlari va/yoki tashqi ko'rinishi oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

Mualliflik huquqi © 2003 ROLAND CORPORATION
Barcha huquqlar himoyalangan. Ushbu nashrning hech bir qismi ROLAND CORPORATIONning yozma ruxsatisiz hech qanday shaklda ko'paytirilishi mumkin emas.

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Roland KC-550/KC-350 - Klaviatura Kuchaytirgich Qo'llanmasi ni yuklab olish

Mavjud tillar

Roland KC-550 uchun tegishli qo'llanmalar

Mundarija
