Manual do Amplificador de Teclado Roland KC-550/KC-350

Conteúdo

1 Introdução
2 Principais Características
3 Descrições do Painel
- 3.1 Seção de Controle
- 3.2 Painel de Conexão
4 Conecte seu KC-550/KC-350
5 Uso adequado dos rodízios
6 Diagrama de blocos
7 Especificações Principais
8 Baixar manual
9 Em Outros Idiomas

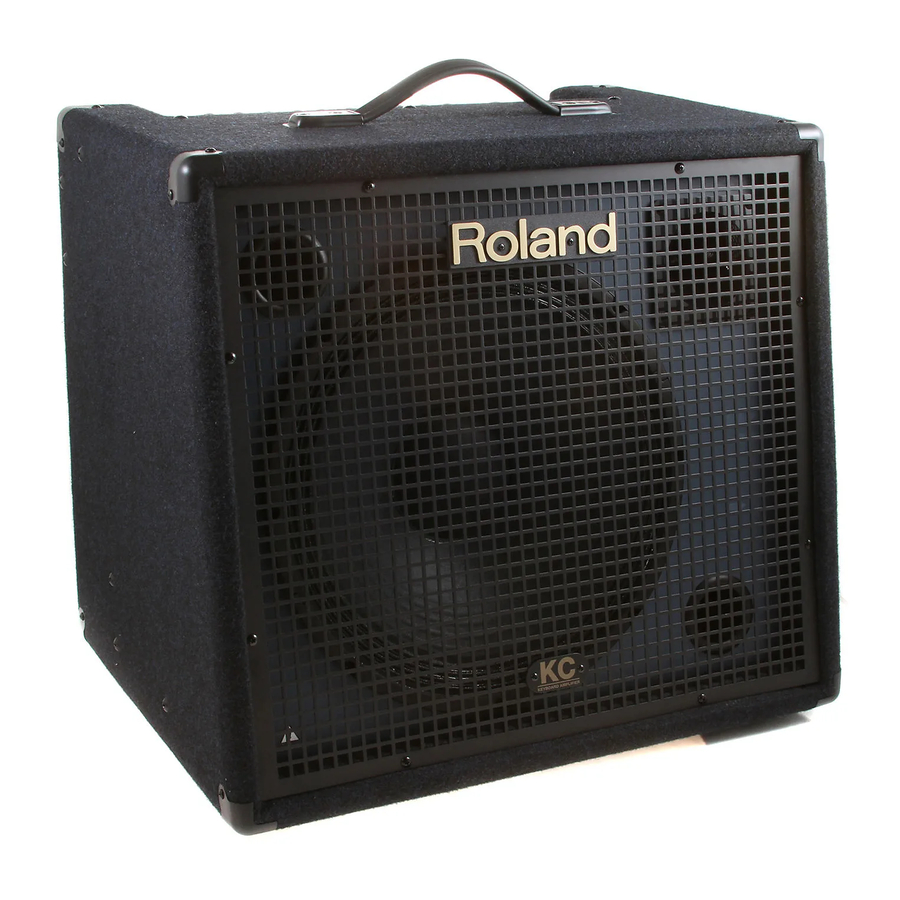

Seção frontal do amplificador de teclado Roland KC-550/KC-350

Introdução

Estas seções fornecem informações importantes sobre a operação correta da unidade. Além disso, para ter certeza de que você compreendeu bem todos os recursos fornecidos por sua nova unidade, o manual do proprietário deve ser lido na íntegra. O manual deve ser salvo e mantido à mão como uma referência conveniente.
Antes de usar esta unidade, leia atentamente as seções intituladas:

INSTRUÇÕES DE SEGURANÇA IMPORTANTES
USANDO A UNIDADE COM SEGURANÇA
NOTAS IMPORTANTES

Principais Características

Este amplificador de monitor/caixa acústica foi projetado para fornecer som de alta qualidade para uma variedade de fontes, incluindo teclados digitais e módulos de som.
Os sistemas de alto-falantes de duas vias dos amplificadores consistem em um alto-falante de 38 cm (15 polegadas) (no KC-550; o KC-350 inclui um alto-falante de 30 cm [12 polegadas]) e corneta/tweeter. Esses amplificadores também apresentam saída de alta potência, com o KC-550 emitindo 180 watts e o KC-350 120 watts.
A seção de entrada possui um mixer estéreo de quatro canais. O CH 1 é fornecido com um conector XLR, além de suportar entrada de microfone.
O CH 4 inclui um seletor que permite escolher o destino da saída. Este recurso completa as funções do monitor.
O KC-550/KC-350 está equipado com um equalizador de três bandas. Além disso, quando combinado com o seletor SHAPE, ainda mais variações tonais são possíveis.
Possui um conector SUBWOOFER OUT, permitindo a conexão de um subwoofer amplificado para reprodução de graves ainda mais impressionantes.
Fornecido com um conector AUX IN tipo fono RCA, facilitando a conexão de dispositivos como CD players e MD players.
Equipado com saídas de linha, tornando conveniente a conexão a um mixer ou gravador externo.
Equipado com função STEREO LINK. A reprodução estéreo é habilitada simplesmente conectando duas unidades KC-550 ou KC-350 com um único cabo de áudio (tipo fone).

Descrições do Painel

Seção de Controle

CONTROLE DE CANAL
A mixagem estéreo de 4 canais é oferecida pelos CONTROLs de CHANNEL.
* Ao usar na configuração "Stereo Link", consulte "Stereo Link" (p. 12).
CH 1, CH 2, CH 3
Estes ajustam os níveis de volume para CH 1, CH 2 e CH 3.
CH 1 aceita a entrada de microfone.
CH 4
Isso ajusta o nível de volume para CH 4.
CH 4 inclui um seletor que permite escolher o destino da saída.
OUTPUT SEL (seleção de saída) Switch
Este seletor seleciona a combinação de saídas — fones de ouvido, caixas acústicas e saídas de linha — para as quais os sinais de entrada em CH 4 são enviados.

A saída é através dos fones de ouvido e das caixas acústicas internas. Nenhum sinal é enviado para Line Out.

A saída é apenas através dos fones de ouvido. Nenhum sinal é enviado para as caixas acústicas internas e Line Out.

A saída é através dos fones de ouvido, das caixas acústicas internas e Line Out.
* O seletor OUTPUT SEL é conveniente em situações como as seguintes.
: Selecione esta posição quando desejar ouvir cliques de guia ou uma máquina de ritmo (por exemplo) através de fones de ouvido, sem saída para as caixas acústicas internas ou externas.
: Esta pode ser uma função útil quando você deseja usar o amplificador como um monitor de retorno durante uma apresentação ao vivo.
Isso é eficaz na prevenção do ruído de loop que pode ocorrer às vezes, como quando a entrada CH 4 e Line Out no KC-550/KC-350 estão ambos conectados a um mixer.
: Use CH 4 igualmente com CH 1 através de CH 3.

PHONES
PHONES VOLUME Knob (Botão de VOLUME DO PHONES)
Este botão ajusta o volume dos fones de ouvido.
* O botão PHONES VOLUME afeta apenas a saída dos fones de ouvido.

PHONES Jack (Conector PHONES)
Isso é para conectar fones de ouvido.
* As caixas acústicas do amplificador funcionam mesmo quando os fones de ouvido estão conectados.
* Antes de conectar ou desconectar os fones de ouvido, certifique-se de colocar o botão PHONES VOLUME em 0.
* O MASTER CONTROL (Equalizador, seletor SHAPE e botão VOLUME) não afeta a saída dos fones de ouvido.

MASTER CONTROL (CONTROLE MASTER)
EQUALIZER (EQUALIZADOR)
O KC-550/KC-350 vem com um equalizador de três bandas.
LOW Knob (Botão LOW)
Isso ajusta o tom da faixa de graves.
MIDDLE Knob (Botão MIDDLE)
Isso ajusta o tom da faixa média.
HIGH Knob (Botão HIGH)
Isso ajusta o tom da faixa de agudos.
* O equalizador (controlado com os botões LOW, MIDDLE e HIGH) afeta apenas a saída de SUBWOOFER OUT e das caixas acústicas.
SHAPE Switch (Seletor SHAPE)
Quando ligado, isso fornece um aumento nas faixas superior e inferior.
Ele pode ser usado convenientemente para melhorar a qualidade do som em volumes baixos ou para dar ao som uma maior sensação de clareza.
* O seletor SHAPE afeta apenas a saída das caixas acústicas.
VOLUME Knob (Botão VOLUME)
Isso ajusta o nível de volume total da caixa acústica interna da unidade. A saída SUBWOOFER OUT também é alterada.
* O botão VOLUME não afeta as saídas de linha.
POWER Indicator (Indicador POWER)
Este indicador acende quando a unidade é ligada.
POWER Switch (Seletor POWER)
Isso liga e desliga a alimentação.
* Se você precisar desligar completamente a alimentação, primeiro desligue o seletor POWER e, em seguida, desconecte o cabo de alimentação da tomada. Consulte "Fonte de Alimentação".
* Antes de ligar ou desligar a alimentação, certifique-se de colocar o botão VOLUME em 0.
* Esta unidade está equipada com um circuito de proteção. Um breve intervalo (alguns segundos) após a inicialização é necessário antes que a unidade funcione normalmente.
* Consulte a ordem em que ligar e desligar a alimentação dos dispositivos conectados.

Painel de Conexão

ENTRADA DE CANAL

CH 1 Input Jacks (Conectores de Entrada CH 1)
Além de um conector padrão, este canal está equipado com um conector XLR balanceado, útil para conectar microfones. Use isso para conectar microfones, teclados, módulos de som e outros dispositivos.
Níveis de entrada variando de entrada de microfone (-50 dBu) a nível de linha (-20 dBu) são aceitos.
CH 2, CH 3 and CH 4 Input Jacks (Conectores de Entrada CH 2, CH 3 e CH 4)
Use estes para conectar teclados, módulos de som e outros dispositivos.
Eles aceitam entrada de nível de linha (-20 dBu).
Você pode selecionar a saída para os sinais de entrada em CH 4.
LINE OUT (SAÍDA DE LINHA)
LINE OUT Jacks (Conectores LINE OUT)
(Conectores tipo XLR são apresentados apenas no KC-550)
Conecte um mixer ou dispositivo de gravação a qualquer (ou ambos) desses pares de saídas. Existem dois tipos de conectores: um tipo XLR e um conector de fone TRS de 1/4" não balanceado no KC550. O conector de fone TRS de 1/4" é do tipo não balanceado. Use aquele apropriado para o equipamento que você está conectando. Este conector de saída fornece saída de nível de linha de +4 dBu.
Se você estiver fazendo uma conexão mono, conecte-se ao conector de fone L (MONO).
* MASTER CONTROL (equalizador, seletor SHAPE e botão VOLUME) não afeta LINE OUT.
GND LIFT Switch (Seletor GND LIFT) (apenas no KC-550)
Isso seleciona se os conectores LINE OUT tipo XLR são aterrados ou não.
Se você encontrar problemas de ruído que são possivelmente causados por um loop de terra, tente alterar a posição do seletor para aliviar o problema.
STEREO LINK
A reprodução estéreo é habilitada simplesmente conectando duas unidades KC-550 ou KC-350 com um único cabo de áudio (tipo fone).
* Para obter detalhes sobre a função Stereo Link, consulte "Stereo Link".
STEREO LINK OUT Jack (Conector STEREO LINK OUT)
Conecte este conector ao conector STEREO LINK IN em um sub (L) KC-550/KC-350 ao usar uma configuração Stereo Link.
Este conector de saída fornece saída de nível de linha de 0 dBu.
Quando um cabo é conectado ao conector STEREO LINK OUT, os sinais de entrada do canal direito são emitidos pelas caixas acústicas internas. Os sinais de entrada do canal esquerdo são emitidos do conector STEREO LINK OUT para o outro KC-550/KC-350.
STEREO LINK IN Jack (Conector STEREO LINK IN)
Conecte este conector ao conector STEREO LINK OUT na unidade principal (R) (o outro KC-550/KC-350) ao usar uma configuração Stereo Link.
Isso aceita entrada de nível de 0 dBu.
Apenas os sinais de entrada STEREO LINK IN são emitidos pelas caixas acústicas internas.
Descrições do Painel
SUBWOOFER OUT Jack (Conector SUBWOOFER OUT)
Isso permite que você toque graves ainda mais potentes conectando um subwoofer amplificado.
Fornece saída de alcance total, em um nível de saída de +4 dBu.
Você pode usar os botões MASTER CONTROL (LOW, MIDDLE, HIGH e VOLUME) para ajustar o tom e o nível de volume.
* SHAPE switch do not affect SUBWOOFER OUT.
AUX IN Jacks (Conectores AUX IN)
Estes são conectores de entrada tipo fono RCA. Você os usa para conectar equipamentos como CD players e MD players e fazê-los soar junto com o equipamento conectado a CH 1 através de CH 4. Eles aceitam entrada de nível de -10 dBu.
* Para ajustar o nível de volume do equipamento conectado aos conectores AUX IN, use os controles em tal equipamento.

Conecte seu KC-550/KC-350

Consulte o diagrama a seguir e conecte o KC-550/KC-350 ao equipamento externo que você está usando.

Aqui está um exemplo de uma configuração que faz uso total das funções de mixer e monitor do KC550/KC-350.
Um microfone é inserido em CH 1, que aceita entrada de nível de microfone. Conecte um teclado, gravador ou outro dispositivo gerador de som às entradas CH 2, CH 3 e CH 4.
As saídas de linha do KC-550 incluem conectores de telefone XLR e de 1/4". Além disso, ambos os tipos podem ser usados simultaneamente.
* Para evitar mau funcionamento e/ou danos aos alto-falantes ou outros dispositivos, sempre abaixe o volume e desligue a energia de todos os dispositivos antes de fazer qualquer conexão.
Defina todos os botões de volume do canal do KC-550/KC-350 (CH 1, CH 2, CH 3 e CH 4), bem como o botão VOLUME para zero.
* A atribuição de pinos para os conectores do tipo XLR é mostrada abaixo. Antes de fazer qualquer conexão, certifique-se de que esta atribuição de pinos seja compatível com a de todos os seus outros dispositivos.

GND
HOT
COLD

* Quando cabos de conexão com resistores são usados, o nível de volume do equipamento conectado às entradas (CH 1 a CH 4, AUX IN e STEREO LINK IN) pode estar baixo.
Se isso acontecer, use cabos de conexão que não contenham resistores, como os da série Roland PCS.
* O assobio pode ser produzido dependendo da localização dos microfones em relação aos alto-falantes. Isso pode ser resolvido por:

Alterar a orientação do microfone.
Realocar o microfone a uma distância maior dos alto-falantes.
Diminuir os níveis de volume.

Ligar e desligar a energia

Depois que as conexões forem concluídas, ligue a energia de seus vários dispositivos na ordem especificada. Ao ligar os dispositivos na ordem errada, você corre o risco de causar mau funcionamento e/ou danos aos alto-falantes e outros dispositivos.
* Antes de desligar a energia, abaixe o volume em cada um dos dispositivos em seu sistema e, em seguida, DESLIGUE os dispositivos na ordem inversa em que foram ligados.

Certifique-se de que todos os controles de volume no KC-550/KC350 e dispositivos conectados estejam definidos como 0.
Ligue todos os dispositivos conectados aos conectores de entrada do KC-550/KC350 (CH 1 a CH 4 e AUX IN).
Ligue o KC-550/KC-350.
Ligue qualquer equipamento conectado aos conectores LINE OUT ou SUBWOOFER OUT do KC-550/KC350.
Ajuste os níveis de volume para os dispositivos.

* Esta unidade está equipada com um circuito de proteção. Um breve intervalo (alguns segundos) após a inicialização é necessário antes que a unidade opere normalmente. Para proteção contra som alto repentino, sempre certifique-se de que o nível de volume esteja abaixado antes de ligar a energia. Mesmo com o volume totalmente abaixado, você ainda pode ouvir algum som quando a energia é ligada, mas isso é normal e não indica um mau funcionamento.
* Se você precisar desligar a energia completamente, primeiro desligue o interruptor POWER e, em seguida, desconecte o cabo de alimentação da tomada. Consulte "Fonte de alimentação".

Sobre as configurações de nível de volume

Para obter o som ideal do KC-550/KC-350 ao tocar, defina o volume conforme descrito abaixo.

Opere os botões de volume CH 1 a CH 4 para ajustar o nível de volume para CH 1 a CH 4.

Ajuste o equilíbrio de volume para CH 1 a CH 4 neste momento.
* Para ajustar o nível de volume do equipamento conectado aos conectores AUX IN, use os controles em tal equipamento.
Ajuste os botões LOW, MIDDLE e HIGH para obter a qualidade de som desejada.
Use o botão VOLUME para ajustar o nível de volume geral.

* Se o som estiver distorcido, abaixe os botões de volume CH 1 a CH 4, o botão VOLUME e/ou os botões de volume para dispositivos conectados aos conectores de entrada (CH 1 a CH 4 e AUX IN).

Stereo Link

A reprodução estéreo é habilitada simplesmente conectando duas unidades KC-550 ou KC-350 com um único cabo de áudio (tipo telefone). Esta função é chamada de "Stereo Link". Como a seção de controle de canal foi projetada para aceitar sinais estéreo, a conexão de fontes de som é necessária apenas na unidade principal, permitindo assim que os volumes do canal sejam controlados centralmente na unidade principal. Os sinais do canal direito são emitidos pelos alto-falantes na unidade principal, enquanto os sinais do canal esquerdo são emitidos pelos alto-falantes na subunidade (o outro KC-550/KC-350).

Conexões
Ao usar uma configuração de Stereo Link, conecte todos os equipamentos periféricos à unidade principal. Não conecte a nenhum conector de entrada/saída na subunidade além de STEREO LINK IN.
* Antes de fazer as conexões, certifique-se de que a configuração de volume do botão VOLUME para ambos os amplificadores esteja definida como "0".

Ligar ou desligar a energia
Depois que as conexões forem concluídas, ligue a energia de seus vários dispositivos na ordem especificada. Ao ligar os dispositivos na ordem errada, você corre o risco de causar mau funcionamento e/ou danos aos alto-falantes e outros dispositivos.

Ligue os dispositivos conectados a CH 1 a CH 4.
Ligue o amplificador KC-550/KC-350 principal.
Ligue o amplificador KC-550/KC-350 secundário.
Ligue os dispositivos conectados a LINE OUT ou SUBWOOFER OUT.
Ajuste os níveis de volume em todos os dispositivos.
Antes de desligar a energia, abaixe o volume em cada um dos dispositivos em seu sistema e, em seguida, DESLIGUE os dispositivos na ordem inversa daquela usada ao ligá-los.

Sobre as configurações de volume e tom
Ajuste os níveis de volume Principal (R) e Sub (L) separadamente usando seus botões VOLUME.
* Você pode fazer o equalizador de cada unidade (botões LOW, MIDDLE e HIGH), a chave SHAPE, o botão VOLUME e as configurações MAIN (R) e SUB (L) de forma independente.
Basicamente, eles devem ser definidos para as mesmas posições, mas você pode ajustar cada um conforme necessário para atender às necessidades de uma configuração específica.

Uso adequado dos rodízios

O KC-550 é equipado com rodízios, o que facilita o transporte.

Anexar e remover os rodízios
Você pode anexar ou remover os rodízios conforme mostrado na figura a seguir.
aviso Certifique-se de remover todos os rodízios quando o movimento acidental puder ser perigoso, como ao configurar o KC-550/KC-350 no palco ou ao transportá-lo em um veículo.
aviso Este é um equipamento pesado. Para evitar ferimentos causados pela unidade tombar ou cair, duas ou mais pessoas devem trabalhar juntas ao transportar a unidade.
aviso Se os rodízios foram fixados ao amplificador, certifique-se de que ele seja usado apenas em uma superfície estável e nivelada.

Diagrama de blocos

Especificações Principais

KC-550:
ESPECIFICAÇÕES DO AMPLIFICADOR DE TECLADO COM MIXAGEM ESTÉREO
Potência de Saída Nominal
180 W

Nível de Entrada Nominal (1 kHz)

Canal 1 (MIC/LINE):	-50 – -20 dBu
Canais 2–4 (LINE):	-20 dBu
STEREO LINK INPUT:	0 dBu
AUX IN:	-10 dBu

Nível de Saída Nominal (1 kHz)

LINE OUT (tipo XLR, tipo fone)	+4 dBu
STEREO LINK OUTPUT:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0,775 Vrms

Alto-falantes
38 cm (15 polegadas) x 1
Tweeter x 1

Controles
CHANNEL CONTROL (CONTROLE DO CANAL)
CH 1
VOLUME Knob (Botão de VOLUME)
CH 2
VOLUME Knob (Botão de VOLUME)
CH 3
VOLUME Knob (Botão de VOLUME)
CH 4
VOLUME Knob (Botão de VOLUME)
OUTPUT SELECT Switch (Chave OUTPUT SELECT)
PHONES VOLUME Knob (Botão de VOLUME DO PHONES)
MASTER CONTROL (CONTROLE MASTER)
EQUALIZER (EQUALIZADOR)
LOW Knob (Botão LOW)
MIDDLE Knob (Botão MIDDLE)
HIGH Knob (Botão HIGH)
SHAPE Switch (Chave SHAPE)
VOLUME Knob (Botão de VOLUME)
POWER Switch (Chave POWER)
GND LIFT Switch (Chave GND LIFT)

Indicador
POWER (LIGADO)

Conectores
CH 1 INPUT Jack (tipo XLR)
CH 1–4 INPUT L (MONO) Jacks (tipo fone de 1/4")
CH 1–4 INPUT R Jacks (tipo fone de 1/4")
LINE OUT L (MONO) Jacks (tipo XLR, tipo fone de 1/4")
LINE OUT R Jacks (tipo XLR, tipo fone de 1/4")
AUX IN Jacks (tipo fono RCA)
SUBWOOFER OUT Jack (tipo fone de 1/4")
STEREO LINK OUT Jack (tipo fone de 1/4")
STEREO LINK IN Jack (tipo fone de 1/4")
PHONES Jack (tipo fone estéreo de 1/4")

Fonte de Alimentação
AC 117 V, AC 230 V, AC 240 V

Consumo de Energia
135 W

Dimensões
590 (L) x 445 (P) x 590 (A) mm
23-1/4 (L) x 17-9/16 (P) x 23-1/4 (A) polegadas (incluindo rodízios)
590 (L) x 445 (P) x 536 (A) mm
20-1/4 (L) x 21-5/16 (P) x 21-1/8 (A) polegadas (excluindo rodízios)

Peso
34,0 kg
75 lbs

Acessório
Manual do Proprietário
Rodízios

* Visando o aprimoramento do produto, as especificações e/ou a aparência desta unidade estão sujeitas a alterações sem aviso prévio.

KC-350:
ESPECIFICAÇÕES DO AMPLIFICADOR DE TECLADO COM MIXAGEM ESTÉREO
Potência de Saída Nominal
120 W
Nível de Entrada Nominal (1 kHz)

Canal 1 (MIC/LINE):	-50– -20 dBu
Canais 2--4 (LINE):	-20 dBu
STEREO LINK INPUT:	0 dBu
AUX IN:	-10 dBu

Nível de Saída Nominal (1 kHz)

LINE OUT (tipo fone):	+4 dBu
STEREO LINK OUTPUT:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0,775 Vrms

Alto-falantes
30 cm (12 polegadas) x 1
Tweeter x 1

Controles
CHANNEL CONTROL (CONTROLE DO CANAL)
CH1
VOLUME Knob (Botão de VOLUME)
CH2
VOLUME Knob (Botão de VOLUME)
CH3
VOLUME Knob (Botão de VOLUME)
CH4
VOLUME Knob (Botão de VOLUME)
OUTPUT SELECT Switch (Chave OUTPUT SELECT)
PHONES VOLUME Knob (Botão de VOLUME DO PHONES)
MASTER CONTROL (CONTROLE MASTER)
EQUALIZER (EQUALIZADOR)
LOW Knob (Botão LOW)
MIDDLE Knob (Botão MIDDLE)
HIGH Knob (Botão HIGH)
SHAPE Switch (Chave SHAPE)
VOLUME Knob (Botão de VOLUME) POWER Switch (Chave POWER)

Indicador
POWER (LIGADO)

Conectores
CH 1 INPUT Jack (tipo XLR)
CH 1–4 INPUT L (MONO) Jacks (tipo fone de 1/4")
CH 1–4 INPUT R Jacks (tipo fone de 1/4")
LINE OUT L (MONO) Jack (tipo fone de 1/4")
LINE OUT R Jack (tipo fone de 1/4")
AUX IN Jacks (tipo fono RCA)
SUBWOOFER OUT Jack (tipo fone de 1/4")
STEREO LINK OUT Jack (tipo fone de 1/4")
STEREO LINK IN Jack (tipo fone de 1/4")
PHONES Jack (tipo fone estéreo de 1/4")

Fonte de Alimentação
AC 117 V, AC 230 V, AC 240 V

Consumo de Energia
100 W

Dimensões
490 (L) x 385 (P) x 470 (A) mm
19-5/16 (L) x 15-3/16 (P) x 18-9/16 (A) polegadas

Peso
24,5 kg
54 lbs 1 oz

Acessório
Manual do Proprietário

* Visando o aprimoramento do produto, as especificações e/ou a aparência desta unidade estão sujeitas a alterações sem aviso prévio.

Baixar manual

Aqui você pode baixar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Baixar Manual do Amplificador de Teclado Roland KC-550/KC-350
