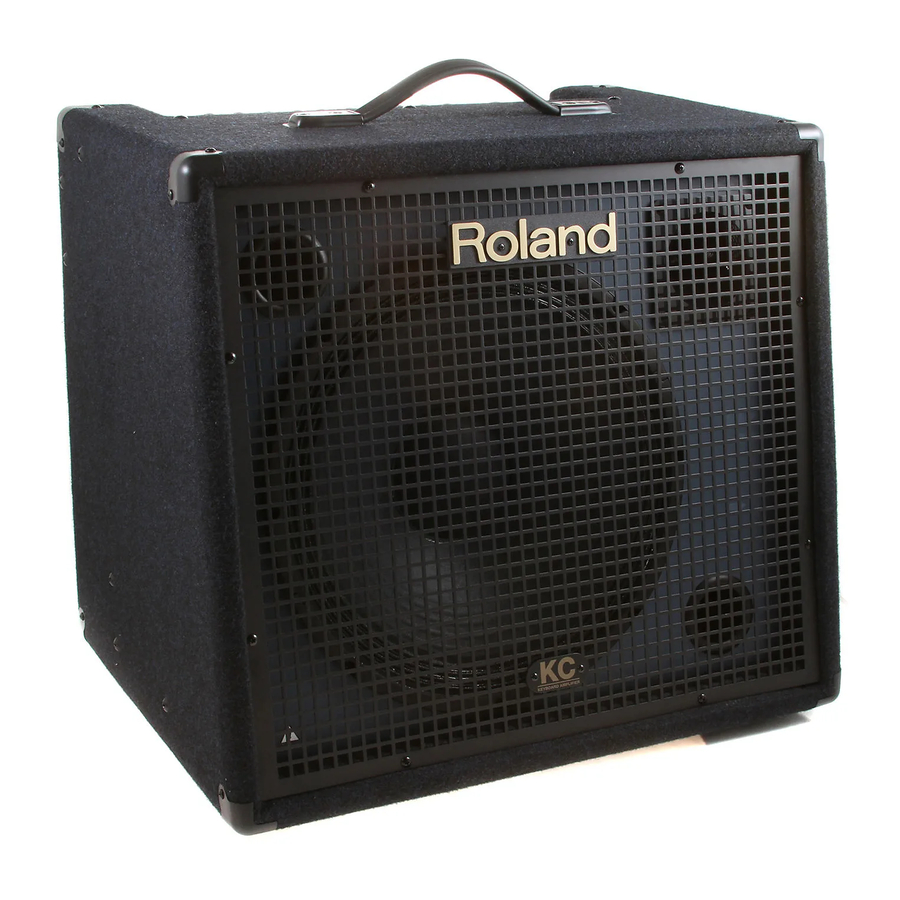

Roland KC-550/KC-350 - Manuali i Amplifikatorit të Tastierës

Përmbajtja

1 Hyrje
2 Veçoritë Kryesore
3 Përshkrimet e Panelit
- 3.1 Seksioni i Kontrollit
- 3.2 Paneli i Foleve
4 Lidhni KC-550/KC-350 tuaj
5 Përdorimi i duhur i rrotave
6 Diagrami i bllokut
7 Specifikimet Kryesore
8 Shkarko manual
9 Në Gjuhë të Tjera

Hyrje

Këto seksione ofrojnë informacione të rëndësishme në lidhje me funksionimin e duhur të njësisë. Përveç kësaj, në mënyrë që të ndiheni të sigurt se keni fituar një kuptim të mirë të çdo veçorie të ofruar nga njësia juaj e re, manuali i përdoruesit duhet të lexohet në tërësi. Manuali duhet të ruhet dhe të mbahet në dispozicion si një referencë e përshtatshme.
Përpara se të përdorni këtë njësi, lexoni me kujdes seksionet e titulluara:

UDHËZIME TË RËNDËSISHME PËR SIGURINË
PËRDORIMI I NJËSISË ME SIGURI
SHËNIME TË RËNDËSISHME

Veçoritë Kryesore

Ky amplifikator altoparlant-monitor është projektuar për të ofruar tingull me cilësi të lartë për një shumëllojshmëri burimesh, duke përfshirë tastierat dixhitale dhe modulet e tingullit.
Sistemet e altoparlantëve me dy drejtime të amplifikatorëve përbëhen nga një altoparlant 38 cm (15 inç) (në KC-550; KC-350 përfshin një altoparlant 30 cm [12 inç]) dhe një bri/tweeter. Këta amplifikatorë gjithashtu kanë fuqi të lartë dalëse, me KC-550 që nxjerr 180 vat dhe KC-350 120 vat.
Seksioni i hyrjes përmban një mikser stereo me katër kanale. CH 1 është i pajisur me një lidhës XLR përveç mbështetjes së hyrjes së mikrofonit.
CH 4 përfshin një çelës zgjedhës që ju lejon të zgjidhni destinacionin për daljen. Kjo veçori plotëson funksionet e monitorit.
KC-550/KC-350 është i pajisur me një ekualizator me tre banda. Për më tepër, kur kombinohet me çelësin SHAPE, janë të mundshme edhe më shumë variacione tonale.
Përmban një fole SUBWOOFER OUT, duke lejuar lidhjen e një subwooferi me energji për riprodhim të basit edhe më mbresëlënës.
I pajisur me një fole AUX IN të tipit fono RCA, duke e bërë të lehtë lidhjen e pajisjeve të tilla si CD dhe MD player.
I pajisur me dalje linje, duke e bërë të përshtatshme lidhjen me një mikser ose regjistrues të jashtëm.
I pajisur me funksionin STEREO LINK. Riprodhimi stereo aktivizohet thjesht duke lidhur dy njësi KC-550 ose KC-350 me një kabllo të vetme audio (tip telefoni).

Përshkrimet e Panelit

Seksioni i Kontrollit

KONTROLLI I KANALIT
Miksimi stereo me 4 kanale ofrohet nga KONTROLLI i KANALIT.
* Kur përdorni në konfigurimin "Stereo Link", referojuni "Stereo Link" (f. 12).
CH 1, CH 2, CH 3
Këto rregullojnë nivelet e volumit për CH 1, CH 2 dhe CH 3.
CH 1 pranon hyrjen e mikrofonit.
CH 4
Kjo rregullon nivelin e volumit për CH 4.
CH 4 përfshin një çelës zgjedhës që ju lejon të zgjidhni destinacionin për daljen.
OUTPUT SEL (zgjedhja e daljes) Çelësi
Ky çelës zgjedh kombinimin e daljeve— kufje, altoparlantë dhe dalje linje—ku dërgohen sinjalet e hyra në CH 4.

Dalja është përmes kufjeve dhe altoparlantëve të brendshëm. Asnjë sinjal nuk del në Line Out.

Dalja është vetëm përmes kufjeve. Asnjë sinjal nuk del në altoparlantët e brendshëm dhe Line Out.

Dalja është përmes kufjeve, altoparlantëve të brendshëm dhe Line Out.
* Çelësi OUTPUT SEL është i përshtatshëm në situata si më poshtë.
: Zgjidhni këtë pozicion kur dëshironi të dëgjoni klikime udhëzuese ose një makinë ritmi (për shembull) përmes kufjeve, pa dalje në altoparlantët e brendshëm ose të jashtëm.
: Kjo mund të jetë një funksion i dobishëm kur dëshironi të përdorni amplifikatorin si një monitor kthimi gjatë një performancë të drejtpërdrejtë.
Kjo është efektive në parandalimin e zhurmës së lakut që mund të ndodhë ndonjëherë, si p.sh. kur hyrja CH 4 dhe Line Out në KC-550/KC-350 janë të dyja të lidhura me një mikser.
: Përdorni CH 4 në mënyrë të barabartë me CH 1 deri në CH 3.

KUFJE
Çelësi i VOLUMIT TË KUFJEVE
Ky çelës rregullon volumin e kufjeve.
* Çelësi VOLUMI I KUFJEVE ndikon vetëm në daljen e kufjeve.

Foleja e KUFJEVE
Kjo është për lidhjen e kufjeve.
* Altoparlantët e amplifikatorit funksionojnë edhe kur kufjet janë të lidhura.
* Përpara se të futni ose hiqni kufjet, sigurohuni që ta vendosni çelësin e VOLUMIT TË KUFJEVE në 0.
* Kontrolli MASTER CONTROL (Ekualizatori, çelësi SHAPE dhe çelësi i VOLUMIT) nuk ndikojnë në daljen e kufjeve.

KONTROLLI MASTER
EKUALIZATORI
KC-550/KC-350 vjen me një ekualizator me tre banda.
Çelësi LOW
Kjo rregullon tonin e intervalit të basit.
Çelësi MIDDLE
Kjo rregullon tonin e intervalit të mesëm.
Çelësi HIGH
Kjo rregullon tonin e intervalit të lartë.
* Ekualizatori (i kontrolluar me çelësat LOW, MIDDLE dhe HIGH) ndikon vetëm në daljen nga SUBWOOFER OUT dhe altoparlantët.
Çelësi SHAPE
Kur ndizet, kjo siguron një rritje në intervalet e sipërme dhe të poshtme.
Mund të përdoret në mënyrë të përshtatshme për të përmirësuar cilësinë e zërit në volume të ulëta, ose për t'i dhënë zërit një ndjenjë më të madhe qartësie.
* Çelësi SHAPE ndikon vetëm në daljen nga altoparlantët.
Çelësi VOLUME
Kjo rregullon nivelin e përgjithshëm të volumit të altoparlantit të brendshëm të njësisë. Ndryshohet edhe dalja SUBWOOFER OUT.
* Çelësi VOLUME nuk ndikon në daljet e linjës.
Treguesi POWER (fuqia)
Ky tregues ndizet kur njësia është e ndezur.
Çelësi POWER (fuqia)
Kjo ndez dhe fik fuqinë.
* Nëse keni nevojë ta fikni plotësisht fuqinë, së pari fikni çelësin POWER, pastaj shkëputni kordonin e rrymës nga priza e rrymës. Referojuni "Furnizimi me Energji".
* Përpara se të ndizni ose fikni fuqinë, sigurohuni që ta vendosni çelësin e VOLUMIT në 0.
* Kjo njësi është e pajisur me një qark mbrojtës. Kërkohet një interval i shkurtër (disa sekonda) pas ndezjes së energjisë përpara se njësia të funksionojë normalisht.
* Referojuni për rendin në të cilin të ndizni dhe fikni fuqinë në pajisjet e lidhura.

Paneli i Foleve

HYRJA E KANALIT

Foletë e Hyrjes CH 1
Përveç një foleje standarde, ky kanal është i pajisur me një lidhës të balancuar XLR, i dobishëm për lidhjen e mikrofonave. Përdorni këtë për lidhjen e mikrofonave, tastierave, moduleve të tingullit dhe pajisjeve të tjera.
Pranohen nivele hyrëse që variojnë nga hyrja e mikrofonit (-50 dBu) deri në nivelin e linjës (-20 dBu).
Foletë e Hyrjes CH 2, CH 3 dhe CH 4
Përdorni këto për lidhjen e tastierave, moduleve të tingullit dhe pajisjeve të tjera.
Ato pranojnë hyrje në nivel linje (-20 dBu).
Mund të zgjidhni daljen për sinjalet e hyra në CH 4.
DALJA E LINJËS
Foletë LINE OUT (dalja e linjës)
(Lidhësit e tipit XLR shfaqen vetëm në KC-550)
Lidhni një mikser ose pajisje regjistrimi në cilindo (ose të dyja) nga këto çifte dalje. Ka dy lloje lidhësish: një tip XLR dhe një fole telefoni TRS 1/4" e pabalancuar në KC550. Foleja e telefonit TRS 1/4" është e tipit të pabalancuar. Përdorni atë që është e përshtatshme për pajisjen që po lidhni. Kjo fole daljeje ofron dalje në nivel linje +4 dBu.
Nëse po bëni një lidhje mono, lidheni me fole telefoni L (MONO).
* KONTROLLI MASTER (ekualizatori, çelësi SHAPE dhe çelësi i VOLUMIT) nuk ndikojnë në LINE OUT.
Çelësi GND LIFT (vetëm KC-550)
Kjo zgjedh nëse foletë LINE OUT të tipit XLR janë të tokëzuara ose jo.
Nëse hasni probleme me zhurmën që mund të shkaktohen nga një lak tokëzimi, provoni të ndryshoni pozicionin e çelësit për të lehtësuar problemin.
LIDHJA STEREO
Riprodhimi stereo aktivizohet thjesht duke lidhur dy njësi KC-550 ose KC-350 me një kabllo të vetme audio (tip telefoni).
* Për detaje mbi funksionin Stereo Link, referojuni "Stereo Link".
Foleja STEREO LINK OUT (dalja e lidhjes stereo)
Lidheni këtë fole me fole STEREO LINK IN në një KC-550/KC-350 nën (L) kur përdorni një konfigurim Stereo Link.
Kjo fole daljeje ofron dalje në nivel linje 0 dBu.
Kur një kabllo është e lidhur me fole STEREO LINK OUT, sinjalet e hyrjes së kanalit të djathtë dalin nga altoparlantët e brendshëm. Sinjalet e hyrjes së kanalit të majtë dalin nga fole STEREO LINK OUT në KC-550/KC-350 tjetër.
Foleja STEREO LINK IN (hyrja e lidhjes stereo)
Lidheni këtë fole me fole STEREO LINK OUT në njësinë kryesore (R) (KC-550/KC-350 tjetër) kur përdorni një konfigurim Stereo Link.
Kjo pranon hyrje në nivel 0 dBu.
Vetëm sinjalet e hyrjes STEREO LINK IN dalin nga altoparlantët e brendshëm.
Përshkrimet e Panelit
Foleja SUBWOOFER OUT (dalja e subwooferit)
Kjo ju lejon të luani bas edhe më të fuqishëm duke lidhur një subwoofer me energji.
Ofron dalje me interval të plotë, në një nivel daljeje prej +4 dBu.
Mund të përdorni çelësat MASTER CONTROL (LOW, MIDDLE, HIGH dhe VOLUME) për të rregulluar tonin dhe nivelin e volumit.
* Çelësi SHAPE nuk ndikon në SUBWOOFER OUT.
Foletë AUX IN (hyrja ndihmëse)
Këto janë fole hyrëse të tipit fono RCA. Ju i përdorni këto për të lidhur pajisje të tilla si CD dhe MD player, dhe për t'i bërë ato të tingëllojnë së bashku me pajisjet e lidhura me CH 1 deri në CH 4. Ato pranojnë hyrje në nivel -10 dBu.
* Për të rregulluar nivelin e volumit të pajisjeve të lidhura me foletë AUX IN, përdorni kontrollet në pajisje të tilla.

Lidhni KC-550/KC-350 tuaj

Referojuni diagramit të mëposhtëm dhe lidhni KC-550/KC-350 me pajisjet e jashtme që po përdorni.
Lidhni
Këtu është një shembull i një konfigurimi që shfrytëzon plotësisht funksionet e mikserit dhe monitorit të KC550/KC-350.
Një mikrofon futet në CH 1, i cili pranon hyrjen e nivelit të mikrofonit. Lidhni një tastierë, regjistrues ose pajisje tjetër që gjeneron tingull në hyrjet CH 2, CH 3 dhe CH 4.
Daljet e linjës së KC-550 përfshijnë lidhës të tipit XLR dhe lidhës telefoni 1/4". Për më tepër, të dy llojet mund të përdoren njëkohësisht.
* Për të parandaluar mosfunksionimin dhe/ose dëmtimin e altoparlantëve ose pajisjeve të tjera, ulni gjithmonë volumin dhe fikni energjinë në të gjitha pajisjet përpara se të bëni ndonjë lidhje.
Vendosni të gjitha çelësat e volumit të kanalit të KC-550/KC-350 (CH 1, CH 2, CH 3 dhe CH 4) si dhe çelësin e VOLUME në zero.
* Caktimi i pin-it për lidhësit e tipit XLR është siç tregohet më poshtë. Përpara se të bëni ndonjë lidhje, sigurohuni që ky caktim i pin-it të jetë i pajtueshëm me atë të të gjitha pajisjeve tuaja të tjera.

GND
HOT
COLD

* Kur përdoren kabllot e lidhjes me rezistenca, niveli i volumit të pajisjeve të lidhura me hyrjet (CH 1 deri në CH 4, AUX IN dhe STEREO LINK IN) mund të jetë i ulët.
Nëse kjo ndodh, përdorni kabllo lidhëse që nuk përmbajnë rezistenca, të tilla si ato nga seria Roland PCS.
* Ulërima mund të prodhohet në varësi të vendndodhjes së mikrofonave në lidhje me altoparlantët. Kjo mund të korrigjohet duke:

Ndryshimi i orientimit të mikrofonit.
Zhvendosja e mikrofonit në një distancë më të madhe nga altoparlantët.
Ulja e niveleve të volumit.

Ndizni dhe fikni energjinë

Pasi të jenë përfunduar lidhjet, ndizni energjinë në pajisjet tuaja të ndryshme në rendin e specifikuar. Duke ndezur pajisjet në rendin e gabuar, ju rrezikoni të shkaktoni mosfunksionim dhe/ose dëmtim të altoparlantëve dhe pajisjeve të tjera.
* Përpara se të fikni energjinë, ulni volumin në secilën prej pajisjeve në sistemin tuaj dhe më pas FIKNI pajisjet në rendin e kundërt me atë që u ndezën.

Sigurohuni që të gjitha kontrollet e volumit në KC-550/KC350 dhe pajisjet e lidhura të jenë vendosur në 0.
Ndizni të gjitha pajisjet e lidhura me folete hyrëse të KC-550/KC350 (CH 1 deri në CH 4 dhe AUX IN).
Ndizni KC-550/KC-350.
Ndizni çdo pajisje të lidhur me folete LINE OUT ose SUBWOOFER OUT të KC-550/KC350.
Rregulloni nivelet e volumit për pajisjet.

* Kjo njësi është e pajisur me një qark mbrojtës. Një interval i shkurtër (disa sekonda) pas ndezjes kërkohet përpara se njësia të funksionojë normalisht. Për mbrojtje nga tingulli i madh i papritur, sigurohuni gjithmonë që niveli i volumit të jetë ulur përpara se të ndizni energjinë. Edhe me volumin deri në fund, mund të dëgjoni ende ndonjë tingull kur ndizet energjia, por kjo është normale dhe nuk tregon një mosfunksionim.
* Nëse keni nevojë ta fikni plotësisht energjinë, fillimisht fikni çelësin POWER (FUQIA), pastaj shkëputni kordonin e rrymës nga priza e rrymës. Referojuni "Furnizimit me energji elektrike".

Rreth cilësimeve të nivelit të volumit

Për të marrë tingullin optimal nga KC-550/KC-350 kur performoni, vendosni volumin siç përshkruhet më poshtë.

Përdorni çelësat e volumit CH 1 deri në CH 4 për të rregulluar nivelin e volumit për CH 1 deri në CH 4.

Rregulloni balancën e volumit për CH 1 deri në CH 4 në këtë kohë.
* Për të rregulluar nivelin e volumit të pajisjeve të lidhura me folete AUX IN, përdorni kontrollet në pajisje të tilla.
Rregulloni çelësat LOW (I ULËT), MIDDLE (I MESËM) dhe HIGH (I LARTË) për të marrë cilësinë e tingullit që dëshironi.
Përdorni çelësin VOLUME (VOLUMI) për të rregulluar nivelin e përgjithshëm të volumit.

* Nëse tingulli është i shtrembëruar, ulni çelësat e volumit CH 1 deri në CH 4, çelësin VOLUME dhe/ose çelësat e volumit për pajisjet e lidhura me folete hyrëse (CH 1 deri në CH 4 dhe AUX IN).

Lidhja Stereo

Rilejimi stereo aktivizohet thjesht duke lidhur dy njësi KC-550 ose KC-350 me një kabllo të vetme audio (tip telefoni). Ky funksion quhet "Stereo Link" (Lidhje Stereo). Ndërsa seksioni i kontrollit të kanalit është projektuar për të pranuar sinjale stereo, lidhja e burimeve të tingullit nevojitet vetëm në njësinë kryesore, duke mundësuar kështu që volumi i kanaleve të kontrollohet në mënyrë qendrore në njësinë kryesore. Sinjalet e kanalit të djathtë dalin nga altoparlantët në njësinë kryesore, ndërsa sinjalet e kanalit të majtë dalin nga altoparlantët në nën-njësinë (KC-550/KC-350 tjetër).

Lidhjet
Kur përdorni një konfigurim Stereo Link, lidhni të gjitha pajisjet periferike me njësinë kryesore. Mos u lidhni me asnjë fole hyrëse/dalëse në nën-njësi përveç STEREO LINK IN.
* Përpara se të bëni lidhjet, sigurohuni që cilësimi i volumit të çelësit VOLUME për të dy amplifikatorët të jetë vendosur në "0".

Ndizni ose fikni energjinë
Pasi të jenë përfunduar lidhjet, ndizni energjinë në pajisjet tuaja të ndryshme në rendin e specifikuar. Duke ndezur pajisjet në rendin e gabuar, ju rrezikoni të shkaktoni mosfunksionim dhe/ose dëmtim të altoparlantëve dhe pajisjeve të tjera.

Ndizni pajisjet e lidhura me CH 1 deri në CH 4.
Ndizni amplifikatorin kryesor KC-550/KC-350.
Ndizni amplifikatorin nën KC-550/KC-350.
Ndizni pajisjet e lidhura me LINE OUT ose SUBWOOFER OUT.
Rregulloni nivelet e volumit në të gjitha pajisjet.
Përpara se të fikni energjinë, ulni volumin në secilën prej pajisjeve në sistemin tuaj, pastaj FIKNI pajisjet në rendin e kundërt me atë që është përdorur kur i ndizni ato.

Rreth cilësimeve të volumit dhe tonit
Rregulloni nivelet e volumit Main (R) dhe Sub (L) veçmas duke përdorur çelësat e tyre VOLUME.
* Ju mund të bëni ekualizuesin e secilës njësi (LOW, MIDDLE dhe HIGH knobs), SHAPE switch (ndërprerësi), VOLUME knob (çelësi), dhe cilësimet MAIN (R) dhe SUB (L) në mënyrë të pavarur.
Në thelb, ato duhet të vendosen në të njëjtat pozicione, por ju mund të rregulloni secilën sipas nevojës për t'iu përshtatur nevojave të një konfigurimi të veçantë.

Përdorimi i duhur i rrotave

KC-550 është i pajisur me rrota, të cilat e bëjnë më të lehtë transportimin.

Bashkëngjitja dhe heqja e rrotave
Ju mund të bashkëngjitni ose hiqni rrotat siç tregohet në figurën e mëposhtme.
Sigurohuni që të hiqni të gjitha rrotat kur lëvizja aksidentale mund të jetë e rrezikshme, si p.sh. kur vendosni KC-550/ KC-350 në skenë, ose kur e transportoni atë në një automjet.
Kjo është një pajisje e rëndë. Për të parandaluar lëndimet e shkaktuara nga përmbysja ose rënia e njësisë, dy ose më shumë persona duhet të punojnë së bashku kur e mbajnë njësinë.
Nëse rrotat janë bashkangjitur në amplifikator, sigurohuni që të përdoret vetëm në një sipërfaqe të qëndrueshme dhe të niveluar.

Diagrami i bllokut

Specifikimet Kryesore

KC-550:
SPECIFIKIMET E AMPLIFIKATORIT TË TASTATIERËS PËR MIKSIM STEREO
Fuqia e Vlerësuar e Daljes
180 W

Niveli Nominal i Hyrjes (1 kHz)

Kanali 1 (MIC/LINE):	-50 – -20 dBu
Kanalet 2–4 (LINE):	-20 dBu
HYRJA E LIDHJES STEREO:	0 dBu
AUX IN:	-10 dBu

Niveli Nominal i Daljes (1 kHz)

LINE OUT (tipi XLR, tipi Phone)	+4 dBu
DALJA E LIDHJES STEREO:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0.775 Vrms

Altoparlantët
38 cm (15 inç) x 1
Tweeter x 1

Kontrollet
KONTROLLI I KANALIT
CH 1
Çelësi i ZËRIT (VOLUME Knob)
CH 2
Çelësi i ZËRIT (VOLUME Knob)
CH 3
Çelësi i ZËRIT (VOLUME Knob)
CH 4
Çelësi i ZËRIT (VOLUME Knob)
Ndërruesi i ZGJEDHJES SË DALJES (OUTPUT SELECT Switch)
Çelësi i ZËRIT TË KUFJEVE (PHONES VOLUME Knob)
KONTROLLI KRYESOR (MASTER CONTROL)
EKUALIZERI (EQUALIZER)
Çelësi i ULËT (LOW Knob)
Çelësi i MESËM (MIDDLE Knob)
Çelësi i LARTË (HIGH Knob)
Ndërruesi i FORMËS (SHAPE Switch)
Çelësi i ZËRIT (VOLUME Knob)
Ndërruesi i NDEZJES (POWER Switch)
Ndërruesi GND LIFT (GND LIFT Switch)

Treguesi
NDJEZJA (POWER)

Lidhësit
Fişa HYRËSE CH 1 (tipi XLR) (CH 1 INPUT Jack (XLR type))
Fişat HYRËSE CH 1–4 L (MONO) (tipi telefonik 1/4") (CH 1–4 INPUT L (MONO) Jacks (1/4" phone type))
Fişat HYRËSE CH 1–4 R (tipi telefonik 1/4") (CH 1–4 INPUT R Jacks (1/4" phone type))
Fişat DALËSE L (MONO) (tipi XLR, tipi telefonik 1/4") (LINE OUT L (MONO) Jacks (XLR type, 1/4" phone type))
Fişat DALËSE R (tipi XLR, tipi telefonik 1/4") (LINE OUT R Jacks (XLR type, 1/4" phone type))
Fişat HYRËSE AUX (tipi fono RCA) (AUX IN Jacks (RCA phono type))
Fişa DALËSE E SUBWOOFER-IT (tipi telefonik 1/4") (SUBWOOFER OUT Jack (1/4" phone type))
Fişa DALËSE E LIDHJES STEREO (tipi telefonik 1/4") (STEREO LINK OUT Jack (1/4" phone type))
Fişa HYRËSE E LIDHJES STEREO (tipi telefonik 1/4") (STEREO LINK IN Jack (1/4" phone type))
Fişa E KUFJEVE (tipi telefonik stereo 1/4") (PHONES Jack (Stereo 1/4" phone type))

Furnizimi me Energji Elektrike
AC 117 V, AC 230 V, AC 240 V

Konsumi i Energjisë Elektrike
135 W

Përmasat
590 (G) x 445 (D) x 590 (L) mm
23-1/4 (G) x 17-9/16 (D) x 23-1/4 (L) inç (duke përfshirë rrotat)
590 (G) x 445 (D) x 536 (L) mm
20-1/4 (G) x 21-5/16 (D) x 21-1/8 (L) inç (pa përfshirë rrotat)

Pesha
34.0 kg
75 lbs

Aksesori
Manuali i Përdoruesit
Rrotat

* Në interes të përmirësimit të produktit, specifikimet dhe/ose pamja e këtij njësie mund të ndryshojnë pa njoftim paraprak.

KC-350:
SPECIFIKIMET E AMPLIFIKATORIT TË TASTATIERËS PËR MIKSIM STEREO
Fuqia e Vlerësuar e Daljes
120 W
Niveli Nominal i Hyrjes (1 kHz)

Kanali 1 (MIC/LINE):	-50– -20 dBu
Kanalet 2--4 (LINE):	-20 dBu
HYRJA E LIDHJES STEREO:	0 dBu
AUX IN:	-10 dBu

Niveli Nominal i Daljes (1 kHz)

LINE OUT (tipi Phone):	+4 dBu
DALJA E LIDHJES STEREO:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0.775 Vrms

Altoparlantët
30 cm (12 inç) x 1
Tweeter x 1

Kontrollet
KONTROLLI I KANALIT
CH1
Çelësi i ZËRIT (VOLUME Knob)
CH2
Çelësi i ZËRIT (VOLUME Knob)
CH3
Çelësi i ZËRIT (VOLUME Knob)
CH4
Çelësi i ZËRIT (VOLUME Knob)
Ndërruesi i ZGJEDHJES SË DALJES (OUTPUT SELECT Switch)
Çelësi i ZËRIT TË KUFJEVE (PHONES VOLUME Knob)
KONTROLLI KRYESOR (MASTER CONTROL)
EKUALIZERI (EQUALIZER)
Çelësi i ULËT (LOW Knob)
Çelësi i MESËM (MIDDLE Knob)
Çelësi i LARTË (HIGH Knob)
Ndërruesi i FORMËS (SHAPE Switch)
Çelësi i ZËRIT (VOLUME Knob) Ndërruesi i NDJEZJES (POWER Switch)

Treguesi
NDJEZJA (POWER)

Lidhësit
Fişa HYRËSE CH 1 (tipi XLR) (CH 1 INPUT Jack (XLR type))
Fişat HYRËSE CH 1–4 L (MONO) (tipi telefonik 1/4") (CH 1–4 INPUT L (MONO) Jacks (1/4" phone type))
Fişat HYRËSE CH 1–4 R (tipi telefonik 1/4") (CH 1–4 INPUT R Jacks (1/4" phone type))
Fişa DALËSE L (MONO) (tipi telefonik 1/4") (LINE OUT L (MONO) Jack (1/4" phone type))
Fişa DALËSE R (tipi telefonik 1/4") (LINE OUT R Jack (1/4" phone type))
Fişat HYRËSE AUX (tipi fono RCA) (AUX IN Jacks (RCA phono type))
Fişa DALËSE E SUBWOOFER-IT (tipi telefonik 1/4") (SUBWOOFER OUT Jack (1/4" phone type))
Fişa DALËSE E LIDHJES STEREO (tipi telefonik 1/4") (STEREO LINK OUT Jack (1/4" phone type))
Fişa HYRËSE E LIDHJES STEREO (tipi telefonik 1/4") (STEREO LINK IN Jack (1/4" phone type))
Fişa E KUFJEVE (tipi telefonik stereo 1/4") (PHONES Jack (Stereo 1/4" phone type))

Furnizimi me Energji Elektrike
AC 117 V, AC 230 V, AC 240 V

Konsumi i Energjisë Elektrike
100 W

Përmasat
490 (G) x 385 (D) x 470 (L) mm
19-5/16 (G) x 15-3/16 (D) x 18-9/16 (L) inç

Pesha
24.5 kg
54 lbs 1 oz

Aksesori
Manuali i Përdoruesit

* Në interes të përmirësimit të produktit, specifikimet dhe/ose pamja e këtij njësie mund të ndryshojnë pa njoftim paraprak.
