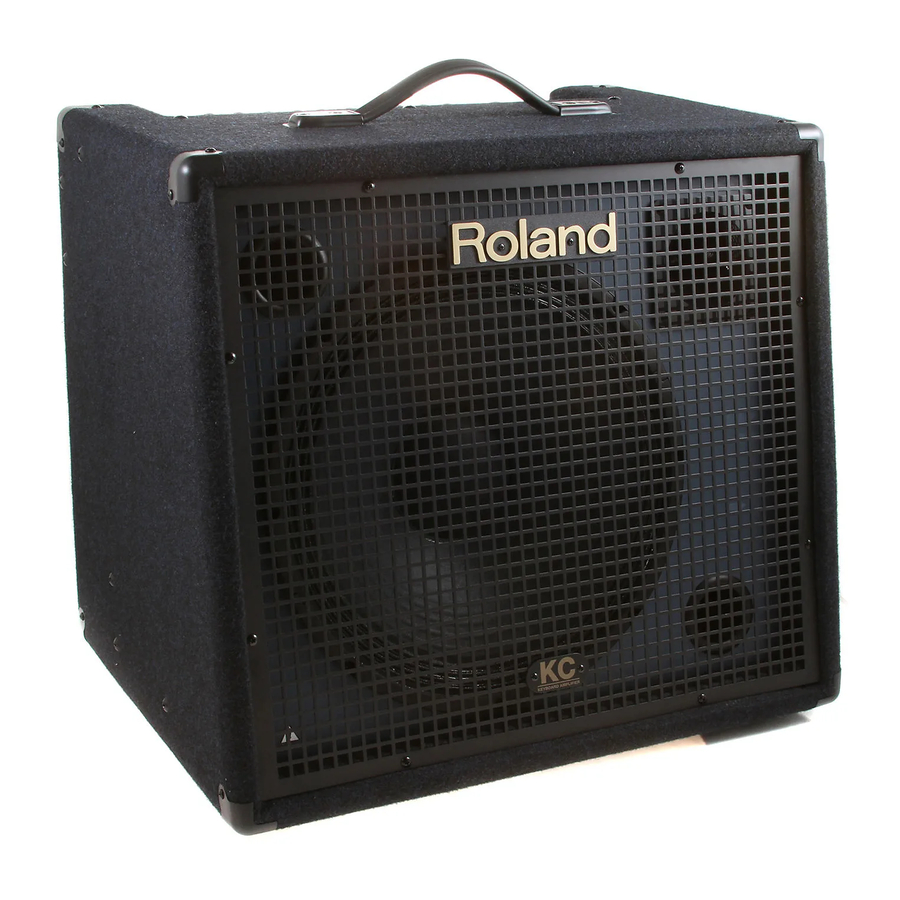

Roland KC-550/KC-350 - Εγχειρίδιο Ενισχυτή Πληκτρολογίου

Περιεχόμενα

1 Εισαγωγή
2 Κύρια Χαρακτηριστικά
3 Περιγραφές Πίνακα
- 3.1 Ενότητα Ελέγχου
- 3.2 Πίνακας Υποδοχών
4 Συνδέστε το KC-550/KC-350
5 Σωστή χρήση των τροχίσκων
6 Διάγραμμα μπλοκ
7 Κύριες Προδιαγραφές
8 Λήψη εγχειριδίου
9 Σε άλλες γλώσσες

Εισαγωγή

Αυτές οι ενότητες παρέχουν σημαντικές πληροφορίες σχετικά με την σωστή λειτουργία της μονάδας. Επιπλέον, για να βεβαιωθείτε ότι έχετε κατανοήσει καλά κάθε δυνατότητα που παρέχει η νέα σας μονάδα, το εγχειρίδιο χρήστη θα πρέπει να διαβαστεί ολόκληρο. Το εγχειρίδιο θα πρέπει να αποθηκευτεί και να φυλαχτεί ως εύχρηστο σημείο αναφοράς.
Πριν χρησιμοποιήσετε αυτήν τη μονάδα, διαβάστε προσεκτικά τις ενότητες με τίτλο:

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΜΕ ΑΣΦΑΛΕΙΑ
ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ

Κύρια Χαρακτηριστικά

Αυτός ο ενισχυτής ηχείου-οθόνης έχει σχεδιαστεί για να παρέχει ήχο υψηλής ποιότητας για μια ποικιλία πηγών, συμπεριλαμβανομένων ψηφιακών πληκτρολογίων και μονάδων ήχου.
Τα συστήματα ηχείων δύο δρόμων των ενισχυτών αποτελούνται από ένα ηχείο 38 cm (15 ιντσών) (στο KC-550· το KC-350 περιλαμβάνει ένα ηχείο 30 cm [12 ιντσών]) και κόρνα/τουίτερ. Αυτοί οι ενισχυτές διαθέτουν επίσης έξοδο υψηλής ισχύος, με το KC-550 να αποδίδει 180 Watt και το KC-350 120 Watt.
Η ενότητα εισόδου διαθέτει έναν στερεοφωνικό μίκτη τεσσάρων καναλιών. Το CH 1 παρέχεται με έναν σύνδεσμο XLR επιπλέον της υποστήριξης εισόδου μικροφώνου.
Το CH 4 περιλαμβάνει έναν επιλογέα που σας επιτρέπει να επιλέξετε τον προορισμό για έξοδο. Αυτό το χαρακτηριστικό ολοκληρώνει τις λειτουργίες οθόνης.
Το KC-550/KC-350 είναι εξοπλισμένο με έναν ισοσταθμιστή τριών ζωνών. Επιπλέον, όταν συνδυάζεται με τον διακόπτη SHAPE, είναι δυνατές ακόμη περισσότερες τονικές παραλλαγές.
Διαθέτει υποδοχή SUBWOOFER OUT, επιτρέποντας τη σύνδεση ενός ενεργού subwoofer για αναπαραγωγή ακόμη πιο εντυπωσιακών μπάσων.
Παρέχεται με μια υποδοχή AUX IN τύπου RCA phono, καθιστώντας εύκολη τη σύνδεση συσκευών όπως CD και MD players.
Εξοπλισμένο με εξόδους γραμμής, καθιστώντας βολική τη σύνδεση σε έναν εξωτερικό μίκτη ή συσκευή εγγραφής.
Εξοπλισμένο με λειτουργία STEREO LINK. Η στερεοφωνική αναπαραγωγή ενεργοποιείται απλά συνδέοντας δύο μονάδες KC-550 ή KC-350 με ένα μόνο καλώδιο ήχου (τύπου τηλεφώνου).

Περιγραφές Πίνακα

Ενότητα Ελέγχου

ΕΛΕΓΧΟΣ ΚΑΝΑΛΙΟΥ
Η στερεοφωνική μίξη 4 καναλιών προσφέρεται από τα CHANNEL CONTROLs (ΕΛΕΓΧΟΣ ΚΑΝΑΛΙΟΥ).
* Όταν χρησιμοποιείτε σε διαμόρφωση "Stereo Link", ανατρέξτε στο "Stereo Link" (σελ. 12).
CH 1, CH 2, CH 3
Αυτά ρυθμίζουν τις στάθμες έντασης ήχου για τα CH 1, CH 2 και CH 3.
Το CH 1 δέχεται την είσοδο μικροφώνου.
CH 4
Αυτό ρυθμίζει τη στάθμη έντασης ήχου για το CH 4.
Το CH 4 περιλαμβάνει έναν επιλογέα που σας επιτρέπει να επιλέξετε τον προορισμό για έξοδο.
OUTPUT SEL (επιλογή εξόδου) Switch (Διακόπτης)
Αυτός ο διακόπτης επιλέγει τον συνδυασμό εξόδων— ακουστικά, ηχεία και εξόδους γραμμής—στις οποίες αποστέλλονται τα σήματα που εισάγονται στο CH 4.

Η έξοδος είναι μέσω των ακουστικών και των εσωτερικών ηχείων. Δεν εξάγονται σήματα στην Έξοδο Γραμμής (Line Out).

Η έξοδος είναι μόνο μέσω των ακουστικών. Δεν εξάγονται σήματα στα εσωτερικά ηχεία και στην Έξοδο Γραμμής (Line Out).

Η έξοδος είναι μέσω των ακουστικών, των εσωτερικών ηχείων και της Εξόδου Γραμμής (Line Out).
* Ο διακόπτης OUTPUT SEL (επιλογή εξόδου) είναι βολικός σε καταστάσεις όπως οι ακόλουθες.
: Επιλέξτε αυτή τη θέση όταν θέλετε να ακούσετε οδηγίες ή μια ρυθμική μηχανή (για παράδειγμα) μέσω ακουστικών, χωρίς έξοδο στα εσωτερικά ή εξωτερικά ηχεία.
: Αυτή μπορεί να είναι μια εύχρηστη λειτουργία όταν θέλετε να χρησιμοποιήσετε τον ενισχυτή ως οθόνη αναδίπλωσης κατά τη διάρκεια μιας ζωντανής παράστασης.
Αυτό είναι αποτελεσματικό στην πρόληψη του θορύβου βρόχου που μπορεί να εμφανιστεί σε στιγμές όπως όταν η είσοδος CH 4 και η Έξοδος Γραμμής (Line Out) στο KC-550/KC-350 είναι και οι δύο συνδεδεμένες σε έναν μίκτη.
: Χρησιμοποιήστε το CH 4 εξίσου με τα CH 1 έως CH 3.

ΑΚΟΥΣΤΙΚΑ (PHONES)
Κουμπί ΕΝΤΑΣΗΣ ΑΚΟΥΣΤΙΚΩΝ (PHONES VOLUME Knob)
Αυτό το κουμπί ρυθμίζει την ένταση των ακουστικών.
* Το κουμπί PHONES VOLUME (ΕΝΤΑΣΗΣ ΑΚΟΥΣΤΙΚΩΝ) επηρεάζει μόνο την έξοδο ακουστικών.

Υποδοχή ΑΚΟΥΣΤΙΚΩΝ (PHONES Jack)
Αυτή είναι για τη σύνδεση ακουστικών.
* Τα ηχεία του ενισχυτή λειτουργούν ακόμη και όταν είναι συνδεδεμένα ακουστικά.
* Πριν συνδέσετε ή αποσυνδέσετε ακουστικά, φροντίστε να τοποθετήσετε το κουμπί PHONES VOLUME (ΕΝΤΑΣΗΣ ΑΚΟΥΣΤΙΚΩΝ) στο 0.
* Ο MASTER CONTROL (ΚΥΡΙΟΣ ΕΛΕΓΧΟΣ) (Ισοσταθμιστής, διακόπτης SHAPE και κουμπί VOLUME (ΕΝΤΑΣΗΣ)) δεν επηρεάζει την έξοδο ακουστικών.

MASTER CONTROL (ΚΥΡΙΟΣ ΕΛΕΓΧΟΣ)
ΙΣΟΣΤΑΘΜΙΣΤΗΣ (EQUALIZER)
Το KC-550/KC-350 διαθέτει έναν ισοσταθμιστή τριών ζωνών.
Κουμπί LOW (ΧΑΜΗΛΩΝ)
Αυτό ρυθμίζει τον τόνο της περιοχής των μπάσων.
Κουμπί MIDDLE (ΜΕΣΑΙΩΝ)
Αυτό ρυθμίζει τον τόνο της μεσαίας περιοχής.
Κουμπί HIGH (ΥΨΗΛΩΝ)
Αυτό ρυθμίζει τον τόνο της περιοχής των πρίμων.
* Ο ισοσταθμιστής (που ελέγχεται με τα κουμπιά LOW (ΧΑΜΗΛΩΝ), MIDDLE (ΜΕΣΑΙΩΝ) και HIGH (ΥΨΗΛΩΝ)) επηρεάζει μόνο την έξοδο από το SUBWOOFER OUT (ΕΞΟΔΟΣ SUBWOOFER) και τα ηχεία.
Διακόπτης SHAPE (ΣΧΗΜΑΤΟΣ)
Όταν είναι ενεργοποιημένος, αυτός παρέχει μια ενίσχυση στις άνω και κάτω περιοχές.
Μπορεί να χρησιμοποιηθεί εύκολα για να βελτιώσει την ποιότητα του ήχου σε χαμηλές εντάσεις ή να δώσει στον ήχο μια μεγαλύτερη αίσθηση σαφήνειας.
* Ο διακόπτης SHAPE (ΣΧΗΜΑΤΟΣ) επηρεάζει μόνο την έξοδο από τα ηχεία.
Κουμπί VOLUME (ΕΝΤΑΣΗΣ)
Αυτό ρυθμίζει τη συνολική στάθμη έντασης ήχου του εσωτερικού ηχείου της μονάδας. Αλλάζει επίσης η έξοδος SUBWOOFER OUT (ΕΞΟΔΟΣ SUBWOOFER).
* Το κουμπί VOLUME (ΕΝΤΑΣΗΣ) δεν επηρεάζει τις εξόδους γραμμής.
Ένδειξη POWER (ΙΣΧΥΟΣ)
Αυτή η ένδειξη ανάβει όταν η μονάδα είναι ενεργοποιημένη.
Διακόπτης POWER (ΙΣΧΥΟΣ)
Αυτός ενεργοποιεί και απενεργοποιεί την τροφοδοσία.
* Εάν χρειαστεί να απενεργοποιήσετε εντελώς την τροφοδοσία, απενεργοποιήστε πρώτα τον διακόπτη POWER (ΙΣΧΥΟΣ) και, στη συνέχεια, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. Ανατρέξτε στην ενότητα "Τροφοδοσία".
* Πριν ενεργοποιήσετε ή απενεργοποιήσετε την τροφοδοσία, φροντίστε να τοποθετήσετε το κουμπί VOLUME (ΕΝΤΑΣΗΣ) στο 0.
* Αυτή η μονάδα είναι εξοπλισμένη με ένα κύκλωμα προστασίας. Απαιτείται ένα σύντομο χρονικό διάστημα (λίγα δευτερόλεπτα) μετά την ενεργοποίηση για να λειτουργήσει κανονικά η μονάδα.
* Ανατρέξτε για τη σειρά με την οποία θα ενεργοποιήσετε και θα απενεργοποιήσετε την τροφοδοσία στις συνδεδεμένες συσκευές.

Πίνακας Υποδοχών

ΕΙΣΟΔΟΣ ΚΑΝΑΛΙΟΥ (CHANNEL INPUT)

Υποδοχές Εισόδου CH 1
Εκτός από μια τυπική υποδοχή, αυτό το κανάλι είναι εξοπλισμένο με έναν ισορροπημένο σύνδεσμο XLR, χρήσιμο για τη σύνδεση μικροφώνων. Χρησιμοποιήστε το για τη σύνδεση μικροφώνων, πληκτρολογίων, μονάδων ήχου και άλλων συσκευών.
Γίνονται δεκτές στάθμες εισόδου που κυμαίνονται από είσοδο μικροφώνου (-50 dBu) έως στάθμη γραμμής (-20 dBu).
Υποδοχές Εισόδου CH 2, CH 3 και CH 4
Χρησιμοποιήστε τα για τη σύνδεση πληκτρολογίων, μονάδων ήχου και άλλων συσκευών.
Δέχονται είσοδο στάθμης γραμμής (-20 dBu).
Μπορείτε να επιλέξετε την έξοδο για σήματα που εισάγονται στο CH 4.
ΕΞΟΔΟΣ ΓΡΑΜΜΗΣ (LINE OUT)
Υποδοχές ΕΞΟΔΟΥ ΓΡΑΜΜΗΣ (LINE OUT)
(Οι σύνδεσμοι τύπου XLR διατίθενται μόνο στο KC-550)
Συνδέστε έναν μίκτη ή μια συσκευή εγγραφής σε οποιοδήποτε (ή και στα δύο) από αυτά τα ζεύγη εξόδων. Υπάρχουν δύο τύποι συνδέσμων: ένας τύπου XLR και μια μη ισορροπημένη υποδοχή τηλεφώνου TRS 1/4" στο KC550. Η υποδοχή τηλεφώνου TRS 1/4" είναι μη ισορροπημένου τύπου. Χρησιμοποιήστε αυτόν που είναι κατάλληλος για τον εξοπλισμό που συνδέετε. Αυτή η υποδοχή εξόδου παρέχει έξοδο στάθμης γραμμής +4 dBu.
Εάν κάνετε μια μονοφωνική σύνδεση, συνδεθείτε στην υποδοχή τηλεφώνου L (MONO).
* Ο MASTER CONTROL (ΚΥΡΙΟΣ ΕΛΕΓΧΟΣ) (ισοσταθμιστής, διακόπτης SHAPE (ΣΧΗΜΑΤΟΣ) και κουμπί VOLUME (ΕΝΤΑΣΗΣ)) δεν επηρεάζει την LINE OUT (ΕΞΟΔΟ ΓΡΑΜΜΗΣ).
Διακόπτης GND LIFT (μόνο KC-550)
Αυτό επιλέγει εάν οι υποδοχές LINE OUT (ΕΞΟΔΟΥ ΓΡΑΜΜΗΣ) τύπου XLR είναι γειωμένες ή όχι.
Εάν αντιμετωπίσετε προβλήματα θορύβου που πιθανώς προκαλούνται από έναν βρόχο γείωσης, δοκιμάστε να αλλάξετε τη θέση του διακόπτη για να μετριάσετε το πρόβλημα.
STEREO LINK
Η στερεοφωνική αναπαραγωγή ενεργοποιείται απλά συνδέοντας δύο μονάδες KC-550 ή KC-350 με ένα μόνο καλώδιο ήχου (τύπου τηλεφώνου).
* Για λεπτομέρειες σχετικά με τη λειτουργία Stereo Link, ανατρέξτε στην ενότητα "Stereo Link".
Υποδοχή STEREO LINK OUT
Συνδέστε αυτήν την υποδοχή στην υποδοχή STEREO LINK IN σε ένα δευτερεύον (L) KC-550/KC-350 όταν χρησιμοποιείτε μια διαμόρφωση Stereo Link.
Αυτή η υποδοχή εξόδου παρέχει έξοδο στάθμης γραμμής 0 dBu.
Όταν ένα καλώδιο είναι συνδεδεμένο στην υποδοχή STEREO LINK OUT, τα σήματα εισόδου του δεξιού καναλιού εξάγονται από τα εσωτερικά ηχεία. Τα σήματα εισόδου του αριστερού καναλιού εξάγονται από την υποδοχή STEREO LINK OUT στο άλλο KC-550/KC-350.
Υποδοχή STEREO LINK IN
Συνδέστε αυτήν την υποδοχή στην υποδοχή STEREO LINK OUT στην κύρια (R) μονάδα (το άλλο KC-550/KC-350) όταν χρησιμοποιείτε μια διαμόρφωση Stereo Link.
Αυτό δέχεται είσοδο στάθμης 0 dBu.
Μόνο τα σήματα εισόδου STEREO LINK IN εξάγονται από τα εσωτερικά ηχεία.
Περιγραφές Πίνακα
Υποδοχή SUBWOOFER OUT
Αυτό σας επιτρέπει να παίξετε ακόμη πιο ισχυρά μπάσα συνδέοντας ένα ενεργό subwoofer.
Παρέχει έξοδο πλήρους εύρους, σε επίπεδο εξόδου +4 dBu.
Μπορείτε να χρησιμοποιήσετε τα κουμπιά MASTER CONTROL (ΚΥΡΙΟΥ ΕΛΕΓΧΟΥ) (LOW (ΧΑΜΗΛΩΝ), MIDDLE (ΜΕΣΑΙΩΝ), HIGH (ΥΨΗΛΩΝ) και VOLUME (ΕΝΤΑΣΗΣ)) για να ρυθμίσετε τον τόνο και τη στάθμη έντασης ήχου.
* Ο διακόπτης SHAPE (ΣΧΗΜΑΤΟΣ) δεν επηρεάζει το SUBWOOFER OUT (ΕΞΟΔΟ SUBWOOFER).
Υποδοχές AUX IN
Αυτές είναι υποδοχές εισόδου τύπου RCA phono. Τα χρησιμοποιείτε για να συνδέσετε εξοπλισμό όπως CD και MD players και να τα κάνετε να ακούγονται μαζί με τον εξοπλισμό που είναι συνδεδεμένος στα CH 1 έως CH 4. Δέχονται είσοδο στάθμης -10 dBu.
* Για να ρυθμίσετε τη στάθμη έντασης ήχου του εξοπλισμού που είναι συνδεδεμένος στις υποδοχές AUX IN, χρησιμοποιήστε τα χειριστήρια σε αυτόν τον εξοπλισμό.

Συνδέστε το KC-550/KC-350

Ανατρέξτε στο παρακάτω διάγραμμα και συνδέστε το KC-550/KC-350 στον εξωτερικό εξοπλισμό που χρησιμοποιείτε.

Ακολουθεί ένα παράδειγμα εγκατάστασης που αξιοποιεί πλήρως τις λειτουργίες μίκτη και οθόνης του KC550/KC-350.
Ένα μικρόφωνο εισάγεται στο CH 1, το οποίο δέχεται είσοδο επιπέδου μικροφώνου. Συνδέστε ένα πληκτρολόγιο, μια συσκευή εγγραφής ή άλλη συσκευή δημιουργίας ήχου στις εισόδους CH 2, CH 3 και CH 4.
Οι έξοδοι γραμμής του KC-550 περιλαμβάνουν συνδέσμους τύπου XLR και βύσματα τηλεφώνου 1/4". Επιπλέον, και οι δύο τύποι μπορούν να χρησιμοποιηθούν ταυτόχρονα.
* Για να αποφύγετε δυσλειτουργία ή/και ζημιά στα ηχεία ή σε άλλες συσκευές, χαμηλώστε πάντα την ένταση και απενεργοποιήστε την τροφοδοσία σε όλες τις συσκευές πριν κάνετε οποιαδήποτε σύνδεση.
Ρυθμίστε όλα τα κουμπιά έντασης καναλιού του KC-550/KC-350 (CH 1, CH 2, CH 3 και CH 4) καθώς και το κουμπί VOLUME στο μηδέν.
* Η αντιστοίχιση ακίδων για τους συνδέσμους τύπου XLR είναι όπως φαίνεται παρακάτω. Πριν κάνετε οποιαδήποτε σύνδεση, βεβαιωθείτε ότι αυτή η αντιστοίχιση ακίδων είναι συμβατή με αυτή όλων των άλλων συσκευών σας.

GND
HOT
COLD

* Όταν χρησιμοποιούνται καλώδια σύνδεσης με αντιστάσεις, το επίπεδο έντασης του εξοπλισμού που είναι συνδεδεμένος στις εισόδους (CH 1 έως CH 4, AUX IN και STEREO LINK IN) μπορεί να είναι χαμηλό.
Εάν συμβεί αυτό, χρησιμοποιήστε καλώδια σύνδεσης που δεν περιέχουν αντιστάσεις, όπως αυτά από τη σειρά Roland PCS.
* Θα μπορούσε να παραχθεί ουρλιαχτό ανάλογα με τη θέση των μικροφώνων σε σχέση με τα ηχεία. Αυτό μπορεί να διορθωθεί με:

Αλλαγή του προσανατολισμού του μικροφώνου.
Μετακίνηση του μικροφώνου σε μεγαλύτερη απόσταση από τα ηχεία.
Μείωση των επιπέδων έντασης.

Ενεργοποίηση και απενεργοποίηση της τροφοδοσίας

Μόλις ολοκληρωθούν οι συνδέσεις, ενεργοποιήστε την τροφοδοσία στις διάφορες συσκευές σας με τη σειρά που καθορίζεται. Ενεργοποιώντας τις συσκευές με λάθος σειρά, διατρέχετε τον κίνδυνο να προκαλέσετε δυσλειτουργία ή/και ζημιά στα ηχεία και σε άλλες συσκευές.
* Πριν απενεργοποιήσετε την τροφοδοσία, χαμηλώστε την ένταση σε καθεμία από τις συσκευές στο σύστημά σας και, στη συνέχεια, ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ τις συσκευές με την αντίστροφη σειρά από αυτή που ενεργοποιήθηκαν.

Βεβαιωθείτε ότι όλα τα χειριστήρια έντασης ήχου στο KC-550/KC350 και στις συνδεδεμένες συσκευές είναι ρυθμισμένα στο 0.
Ενεργοποιήστε όλες τις συσκευές που είναι συνδεδεμένες στις υποδοχές εισόδου του KC-550/KC350 (CH 1 έως CH 4 και AUX IN).
Ενεργοποιήστε το KC-550/KC-350.
Ενεργοποιήστε οποιονδήποτε εξοπλισμό είναι συνδεδεμένος στις υποδοχές LINE OUT ή SUBWOOFER OUT του KC-550/KC350.
Ρυθμίστε τα επίπεδα έντασης για τις συσκευές.

* Αυτή η μονάδα είναι εξοπλισμένη με ένα κύκλωμα προστασίας. Απαιτείται ένα σύντομο χρονικό διάστημα (λίγα δευτερόλεπτα) μετά την ενεργοποίηση για να λειτουργήσει κανονικά η μονάδα. Για προστασία από ξαφνικό δυνατό ήχο, βεβαιωθείτε πάντα ότι το επίπεδο έντασης είναι χαμηλωμένο πριν ενεργοποιήσετε την τροφοδοσία. Ακόμη και με την ένταση τέρμα κάτω, μπορεί να ακούσετε κάποιον ήχο όταν ενεργοποιηθεί η τροφοδοσία, αλλά αυτό είναι φυσιολογικό και δεν υποδηλώνει δυσλειτουργία.
* Εάν χρειαστεί να απενεργοποιήσετε εντελώς την τροφοδοσία, απενεργοποιήστε πρώτα τον διακόπτη POWER (ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) και, στη συνέχεια, αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα. Ανατρέξτε στην ενότητα "Τροφοδοσία".

Σχετικά με τις ρυθμίσεις επιπέδου έντασης

Για να έχετε τον βέλτιστο ήχο από το KC-550/KC-350 κατά την εκτέλεση, ρυθμίστε την ένταση όπως περιγράφεται παρακάτω.

Χειριστείτε τα κουμπιά έντασης CH 1 έως CH 4 για να ρυθμίσετε το επίπεδο έντασης για CH 1 έως CH 4.

Ρυθμίστε την ισορροπία έντασης για CH 1 έως CH 4 αυτήν τη στιγμή.
* Για να ρυθμίσετε το επίπεδο έντασης του εξοπλισμού που είναι συνδεδεμένος στις υποδοχές AUX IN, χρησιμοποιήστε τα χειριστήρια σε αυτόν τον εξοπλισμό.
Ρυθμίστε τα κουμπιά LOW (ΧΑΜΗΛΑ), MIDDLE (ΜΕΣΑΙΑ) και HIGH (ΥΨΗΛΑ) για να αποκτήσετε την ποιότητα ήχου που θέλετε.
Χρησιμοποιήστε το κουμπί VOLUME (ΕΝΤΑΣΗ) για να ρυθμίσετε το συνολικό επίπεδο έντασης.

* Εάν ο ήχος είναι παραμορφωμένος, χαμηλώστε τα κουμπιά έντασης CH 1 έως CH 4, το κουμπί VOLUME (ΕΝΤΑΣΗ) ή/και τα κουμπιά έντασης για συσκευές που είναι συνδεδεμένες στις υποδοχές εισόδου (CH 1 έως CH 4 και AUX IN).

Στερεοφωνική σύνδεση

Η στερεοφωνική αναπαραγωγή ενεργοποιείται απλώς συνδέοντας δύο μονάδες KC-550 ή KC-350 με ένα μόνο καλώδιο ήχου (τύπου τηλεφώνου). Αυτή η λειτουργία ονομάζεται "Stereo Link" (Στερεοφωνική σύνδεση). Καθώς η ενότητα ελέγχου καναλιού έχει σχεδιαστεί για να δέχεται στερεοφωνικά σήματα, η σύνδεση πηγών ήχου απαιτείται μόνο στην κύρια μονάδα, επιτρέποντας έτσι την κεντρική ρύθμιση των εντάσεων καναλιού στην κύρια μονάδα. Τα σήματα δεξιού καναλιού εξάγονται από τα ηχεία στην κύρια μονάδα, ενώ τα σήματα αριστερού καναλιού εξάγονται από τα ηχεία στη δευτερεύουσα μονάδα (το άλλο KC-550/KC-350).

Συνδέσεις
Όταν χρησιμοποιείτε μια διαμόρφωση στερεοφωνικής σύνδεσης, συνδέστε όλο τον περιφερειακό εξοπλισμό στην κύρια μονάδα. Μην συνδέετε καμία υποδοχή εισόδου/εξόδου στη δευτερεύουσα μονάδα εκτός από την STEREO LINK IN.
* Πριν κάνετε τις συνδέσεις, βεβαιωθείτε ότι η ρύθμιση έντασης του κουμπιού VOLUME (ΕΝΤΑΣΗ) και για τους δύο ενισχυτές είναι ρυθμισμένη στο "0".

Ενεργοποίηση ή απενεργοποίηση της τροφοδοσίας
Μόλις ολοκληρωθούν οι συνδέσεις, ενεργοποιήστε την τροφοδοσία στις διάφορες συσκευές σας με τη σειρά που καθορίζεται. Ενεργοποιώντας τις συσκευές με λάθος σειρά, διατρέχετε τον κίνδυνο να προκαλέσετε δυσλειτουργία ή/και ζημιά στα ηχεία και σε άλλες συσκευές.

Ενεργοποιήστε τις συσκευές που είναι συνδεδεμένες στα CH 1 έως CH 4.
Ενεργοποιήστε τον κύριο ενισχυτή KC-550/KC-350.
Ενεργοποιήστε τον δευτερεύοντα ενισχυτή KC-550/KC-350.
Ενεργοποιήστε τις συσκευές που είναι συνδεδεμένες στις LINE OUT ή SUBWOOFER OUT.
Ρυθμίστε τα επίπεδα έντασης σε όλες τις συσκευές.
Πριν απενεργοποιήσετε την τροφοδοσία, χαμηλώστε την ένταση σε καθεμία από τις συσκευές στο σύστημά σας και, στη συνέχεια, ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ τις συσκευές με την αντίστροφη σειρά από αυτή που χρησιμοποιήθηκε κατά την ενεργοποίησή τους.

Σχετικά με τις ρυθμίσεις έντασης και τόνου
Ρυθμίστε τα επίπεδα έντασης Main (R) (Κύρια (Δ)) και Sub (L) (Δευτερεύουσα (Α)) ξεχωριστά χρησιμοποιώντας τα κουμπιά VOLUME (ΕΝΤΑΣΗ) τους.
* Μπορείτε να κάνετε τις ρυθμίσεις του ισοσταθμιστή κάθε μονάδας (κουμπιά LOW (ΧΑΜΗΛΑ), MIDDLE (ΜΕΣΑΙΑ) και HIGH (ΥΨΗΛΑ)), του διακόπτη SHAPE (ΣΧΗΜΑΤΟΣ), του κουμπιού VOLUME (ΕΝΤΑΣΗ) και των ρυθμίσεων MAIN (R) (ΚΥΡΙΑ (Δ)) και SUB (L) (ΔΕΥΤΕΡΕΥΟΥΣΑ (Α)) ανεξάρτητα.
Βασικά, θα πρέπει να ρυθμιστούν στις ίδιες θέσεις, αλλά μπορείτε να προσαρμόσετε κάθε μία όπως είναι απαραίτητο για να ταιριάζει στις ανάγκες μιας συγκεκριμένης εγκατάστασης.

Σωστή χρήση των τροχίσκων

Το KC-550 είναι εξοπλισμένο με τροχίσκους, οι οποίοι διευκολύνουν τη μεταφορά.

Τοποθέτηση και αφαίρεση των τροχίσκων
Μπορείτε να τοποθετήσετε ή να αφαιρέσετε τους τροχίσκους όπως φαίνεται στην παρακάτω εικόνα.
Βεβαιωθείτε ότι έχετε αφαιρέσει όλους τους τροχίσκους όταν η τυχαία κίνηση μπορεί να είναι επικίνδυνη, όπως όταν στήνετε το KC-550/ KC-350 στη σκηνή ή όταν το μεταφέρετε σε ένα όχημα.
Αυτό είναι ένα βαρύ κομμάτι εξοπλισμού. Για να αποφύγετε τραυματισμό που προκαλείται από την ανατροπή ή την πτώση της μονάδας, δύο ή περισσότερα άτομα θα πρέπει να συνεργαστούν κατά τη μεταφορά της μονάδας.
Εάν έχουν τοποθετηθεί τροχίσκοι στον ενισχυτή, βεβαιωθείτε ότι χρησιμοποιείται μόνο σε μια σταθερή, επίπεδη επιφάνεια.

Διάγραμμα μπλοκ

Κύριες Προδιαγραφές

KC-550:
ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΝΙΣΧΥΤΗ ΜΙΞΗΣ ΣΤΕΡΕΟΦΩΝΙΚΟΥ ΠΛΗΚΤΡΟΛΟΓΙΟΥ
Ονομαστική Ισχύς Εξόδου
180 W

Ονομαστική Στάθμη Εισόδου (1 kHz)

Channel 1 (MIC/LINE):	-50 – -20 dBu
Channel 2–4 (LINE):	-20 dBu
STEREO LINK INPUT:	0 dBu
AUX IN:	-10 dBu

Ονομαστική Στάθμη Εξόδου (1 kHz)

LINE OUT (XLR type, Phone type)	+4 dBu
STEREO LINK OUTPUT:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0.775 Vrms

Ηχεία
38 cm (15 inches) x 1
Tweeter x 1

Χειριστήρια
CHANNEL CONTROL (Έλεγχος καναλιού)
CH 1
VOLUME Knob (Ποτενσιόμετρο έντασης)
CH 2
VOLUME Knob (Ποτενσιόμετρο έντασης)
CH 3
VOLUME Knob (Ποτενσιόμετρο έντασης)
CH 4
VOLUME Knob (Ποτενσιόμετρο έντασης)
OUTPUT SELECT Switch (Διακόπτης επιλογής εξόδου)
PHONES VOLUME Knob (Ποτενσιόμετρο έντασης ακουστικών)
MASTER CONTROL (Κύριος έλεγχος)
EQUALIZER (Ισοσταθμιστής)
LOW Knob (Ποτενσιόμετρο χαμηλών)
MIDDLE Knob (Ποτενσιόμετρο μεσαίων)
HIGH Knob (Ποτενσιόμετρο υψηλών)
SHAPE Switch (Διακόπτης διαμόρφωσης)
VOLUME Knob (Ποτενσιόμετρο έντασης)
POWER Switch (Διακόπτης λειτουργίας)
GND LIFT Switch (Διακόπτης ανύψωσης γείωσης)

Ενδεικτική λυχνία
POWER (Λειτουργία)

Συνδέσεις
CH 1 INPUT Jack (XLR type)
CH 1–4 INPUT L (MONO) Jacks (1/4" phone type)
CH 1–4 INPUT R Jacks (1/4" phone type)
LINE OUT L (MONO) Jacks (XLR type, 1/4" phone type)
LINE OUT R Jacks (XLR type, 1/4" phone type)
AUX IN Jacks (RCA phono type)
SUBWOOFER OUT Jack (1/4" phone type)
STEREO LINK OUT Jack (1/4" phone type)
STEREO LINK IN Jack (1/4" phone type)
PHONES Jack (Stereo 1/4" phone type)

Τροφοδοσία ρεύματος
AC 117 V, AC 230 V, AC 240 V

Κατανάλωση ρεύματος
135 W

Διαστάσεις
590 (W) x 445 (D) x 590 (H) mm
23-1/4 (W) x 17-9/16 (D) x 23-1/4 (H) inches (συμπεριλαμβανομένων των τροχών)
590 (W) x 445 (D) x 536 (H) mm
20-1/4 (W) x 21-5/16 (D) x 21-1/8 (H) inches (χωρίς τους τροχούς)

Βάρος
34.0 kg
75 lbs

Αξεσουάρ
Owner's Manual (Εγχειρίδιο χρήστη)
Casters (Τροχοί)

* Για τη βελτίωση του προϊόντος, οι προδιαγραφές ή/και η εμφάνιση αυτής της μονάδας υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση.

KC-350:
ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΝΙΣΧΥΤΗ ΜΙΞΗΣ ΣΤΕΡΕΟΦΩΝΙΚΟΥ ΠΛΗΚΤΡΟΛΟΓΙΟΥ
Ονομαστική Ισχύς Εξόδου
120 W
Ονομαστική Στάθμη Εισόδου (1 kHz)

Channel 1 (MIC/LINE):	-50– -20 dBu
Channel 2--4 (LINE):	-20 dBu
STEREO LINK INPUT:	0 dBu
AUX IN:	-10 dBu

Ονομαστική Στάθμη Εξόδου (1 kHz)

LINE OUT (Phone type):	+4 dBu
STEREO LINK OUTPUT:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0.775 Vrms

Ηχεία
30 cm (12 inches) x 1
Tweeter x 1

Χειριστήρια
CHANNEL CONTROL (Έλεγχος καναλιού)
CH1
VOLUME Knob (Ποτενσιόμετρο έντασης)
CH2
VOLUME Knob (Ποτενσιόμετρο έντασης)
CH3
VOLUME Knob (Ποτενσιόμετρο έντασης)
CH4
VOLUME Knob (Ποτενσιόμετρο έντασης)
OUTPUT SELECT Switch (Διακόπτης επιλογής εξόδου)
PHONES VOLUME Knob (Ποτενσιόμετρο έντασης ακουστικών)
MASTER CONTROL (Κύριος έλεγχος)
EQUALIZER (Ισοσταθμιστής)
LOW Knob (Ποτενσιόμετρο χαμηλών)
MIDDLE Knob (Ποτενσιόμετρο μεσαίων)
HIGH Knob (Ποτενσιόμετρο υψηλών)
SHAPE Switch (Διακόπτης διαμόρφωσης)
VOLUME Knob (Ποτενσιόμετρο έντασης) POWER Switch (Διακόπτης λειτουργίας)

Ενδεικτική λυχνία
POWER (Λειτουργία)

Συνδέσεις
CH 1 INPUT Jack (XLR type)
CH 1–4 INPUT L (MONO) Jacks (1/4" phone type)
CH 1–4 INPUT R Jacks (1/4" phone type)
LINE OUT L (MONO) Jack (1/4" phone type)
LINE OUT R Jack (1/4" phone type)
AUX IN Jacks (RCA phono type)
SUBWOOFER OUT Jack (1/4" phone type)
STEREO LINK OUT Jack (1/4" phone type)
STEREO LINK IN Jack (1/4" phone type)
PHONES Jack (Stereo 1/4" phone type)

Τροφοδοσία ρεύματος
AC 117 V, AC 230 V, AC 240 V

Κατανάλωση ρεύματος
100 W

Διαστάσεις
490 (W) x 385 (D) x 470 (H) mm
19-5/16 (W) x 15-3/16 (D) x 18-9/16 (H) inches

Βάρος
24.5 kg
54 lbs 1 oz

Αξεσουάρ
Owner's Manual (Εγχειρίδιο χρήστη)

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Roland KC-550/KC-350 - Εγχειρίδιο Ενισχυτή Πληκτρολογίου
