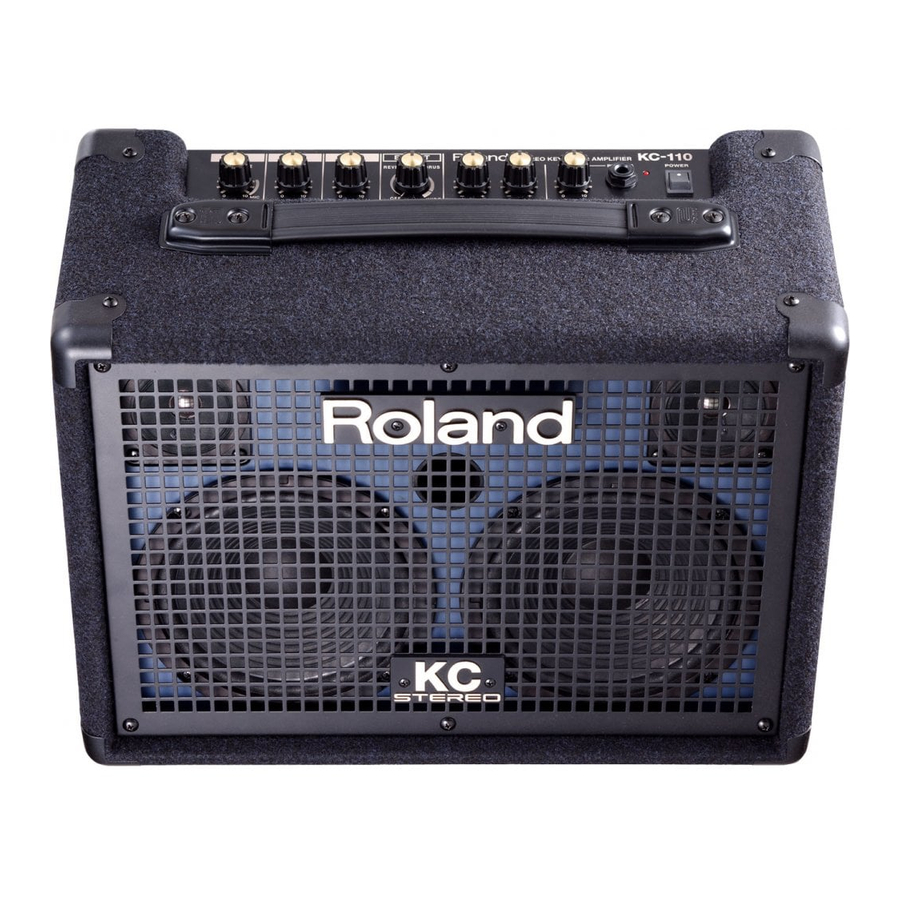

Roland KC-110 - Εγχειρίδιο Στερεοφωνικού Ενισχυτή Πληκτρολογίου

Χαρακτηριστικά

Ένας συμπαγής, υψηλής απόδοσης στερεοφωνικός ενισχυτής πληκτρολογίου 30 W που παρέχει στερεοφωνική αναπαραγωγή σε μία μόνο μονάδα

• Το ιδανικό συμπαγές μέγεθος για χρήση στο σπίτι.
• Ενσωματωμένος στερεοφωνικός ενισχυτής υψηλής απόδοσης 30 W (15 W + 15 W) (όταν χρησιμοποιείτε τον μετασχηματιστή AC).
• Παρέχει στερεοφωνικό ήχο ευρείας εμβέλειας χρησιμοποιώντας δύο ηχεία 6,5 ιντσών (16 cm) και δύο τουίτερ.

Η σχεδίαση διπλής τροφοδοσίας επιτρέπει τη λειτουργία χρησιμοποιώντας οκτώ μπαταρίες AA ή τον μετασχηματιστή AC

• Η σχεδίαση διπλής τροφοδοσίας σάς επιτρέπει να χρησιμοποιείτε τη μονάδα οπουδήποτε. Όταν χρησιμοποιείται με ένα μουσικό όργανο που τροφοδοτείται από μπαταρία, μπορείτε να παίξετε σε εξωτερικούς χώρους.
• Υποστηρίζονται επαναφορτιζόμενες μπαταρίες (υδριδίου μετάλλου νικελίου). Ο χρόνος λειτουργίας είναι περίπου 7 ώρες όταν χρησιμοποιείτε αλκαλικές μπαταρίες ή περίπου 8 ώρες όταν χρησιμοποιείτε μπαταρίες υδριδίου μετάλλου νικελίου.

Μια πλήρης σειρά υποδοχών εισόδου/εξόδου υποστηρίζει στερεοφωνικές συσκευές, μικρόφωνα, φορητές συσκευές αναπαραγωγής ήχου και άλλα

• Εκτός από μία είσοδο μικροφώνου/οργάνου και δύο στερεοφωνικές εισόδους, υπάρχουν υποδοχές AUX IN για σύνδεση της συσκευής αναπαραγωγής CD/φορητής συσκευής αναπαραγωγής ήχου, καθώς και υποδοχές LINE OUT.
  Αυτός είναι ένας ιδανικός ενισχυτής για έναν πληκτρά/τραγουδιστή ή για χρήση ως μικρό μόνιτορ μίξης ή σύστημα PA.
• Παρέχεται μια βολική υποδοχή ακουστικών για νυχτερινή εξάσκηση ή ελέγχους ήχου.

Χρήση σε διάφορες καταστάσεις με βάση ηχείου ή με τη δική του βραχίονα στήριξης του KC-110

• Μπορείτε να χρησιμοποιήσετε το KC-110 με μια ξεχωριστά πωλούμενη βάση ηχείου (ST-A95) ως απλό PA ή μόνιτορ.
• Μια "βραχίονας στήριξης" είναι ενσωματωμένη στο KC-110, επιτρέποντάς του να τοποθετηθεί στο πάτωμα σε μια βολική γωνία για παρακολούθηση.

Στερεοφωνικά ψηφιακά εφέ υψηλής ποιότητας

• Είναι ενσωματωμένα στερεοφωνικό reverb και στερεοφωνικό chorus. Το εφέ chorus συνδυάζει τα χορωδιακά σήματα στον αέρα και παρέχει επίσης μια λειτουργία "WIDE" ("ΕΥΡΥ") , η οποία παρέχει ένα εφέ με μια περιβάλλουσα αίσθηση ευρυχωρίας που κατέστη δυνατή χάρη στις στερεοφωνικές προδιαγραφές.
• Μπορεί να συνδεθεί ένας ποδοδιακόπτης (πωλείται χωριστά), επιτρέποντάς σας να ενεργοποιείτε/απενεργοποιείτε το εφέ με το πόδι σας.

Πριν χρησιμοποιήσετε αυτήν τη μονάδα, διαβάστε προσεκτικά τις ενότητες με τίτλο: "ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΜΕ ΑΣΦΑΛΕΙΑ" και "ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ". Αυτές οι ενότητες παρέχουν σημαντικές πληροφορίες σχετικά με τη σωστή λειτουργία της μονάδας. Επιπλέον, για να αισθανθείτε σίγουροι ότι έχετε κατανοήσει καλά κάθε δυνατότητα που παρέχεται από τη νέα σας μονάδα, θα πρέπει να διαβάσετε ολόκληρο το εγχειρίδιο κατόχου. Το εγχειρίδιο θα πρέπει να αποθηκευτεί και να φυλαχτεί σε εύκολο σημείο ως εύχρηστη αναφορά.

Σύνδεση της Τροφοδοσίας

Το KC-110 μπορεί να λειτουργήσει χρησιμοποιώντας είτε έναν μετασχηματιστή AC είτε μπαταρίες. Χρησιμοποιήστε τον τύπο τροφοδοσίας που είναι κατάλληλος για την περίπτωσή σας.

Σύνδεση του μετασχηματιστή AC

* Χρησιμοποιείτε μόνο τον μετασχηματιστή AC που παρέχεται με το KC-110.

1. Βεβαιωθείτε ότι ο διακόπτης [POWER] (ΕΝΕΡΓΟΠΟΙΗΣΗ) είναι απενεργοποιημένος.
2. Συνδέστε το παρεχόμενο καλώδιο τροφοδοσίας στον παρεχόμενο μετασχηματιστή AC.
3. Συνδέστε τον μετασχηματιστή AC στην υποδοχή DC IN.
4. Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα AC. Συνδέστε επίσης την ηλεκτρική γείωση.

Εγκατάσταση μπαταριών

1. Αφαιρέστε τις βίδες από αυτές τις δύο θέσεις.
2. Αφαιρέστε το κάλυμμα της θήκης μπαταριών.
3. Τοποθετήστε τις μπαταρίες, προσέχοντας να τηρήσετε τη σωστή πολικότητα.

Αφαίρεση της θήκης μπαταριών

Αν και είναι δυνατό να αντικαταστήσετε τις μπαταρίες χωρίς να αφαιρέσετε τη θήκη μπαταριών, η αντικατάσταση της μπαταρίας θα είναι ευκολότερη εάν αφαιρέσετε τη θήκη μπαταριών.

1. Αφαιρέστε τις βίδες από αυτές τις δύο θέσεις.
2. Αφαιρέστε τη θήκη μπαταριών.

* Συνιστούμε να διατηρείτε τις μπαταρίες εγκατεστημένες στη μονάδα, ακόμη και αν την τροφοδοτείτε με τον μετασχηματιστή AC. Με αυτόν τον τρόπο, θα μπορείτε να συνεχίσετε μια παράσταση ακόμη και αν το καλώδιο του μετασχηματιστή AC αποσυνδεθεί κατά λάθος από τη μονάδα.
* Για να αποφύγετε τη δυσλειτουργία και τη ζημιά στα ηχεία, φροντίστε να απενεργοποιήσετε την τροφοδοσία του KC-110 πριν τοποθετήσετε ή αντικαταστήσετε τις μπαταρίες του και πριν το συνδέσετε σε άλλες συσκευές.
* Προσέξτε ώστε κανένα μεταλλικό αντικείμενο να μην αγγίζει τις επαφές της θήκης μπαταριών. Αυτό μπορεί να βραχυκυκλώσει τις μπαταρίες, προκαλώντας υπερθέρμανση ή καύση της θήκης.

Σχετικά με τις μπαταρίες

Μπαταρίες που μπορούν να χρησιμοποιηθούν
Το KC-110 χρησιμοποιεί οκτώ αλκαλικές μπαταρίες AA ή μπαταρίες υδριδίου μετάλλου νικελίου.
* Οι μπαταρίες υδριδίου μετάλλου νικελίου δεν μπορούν να επαναφορτιστούν από το ίδιο το KC-110. Θα χρειαστεί να χρησιμοποιήσετε έναν εμπορικά διαθέσιμο κατασκευαστή μπαταριών.
* Όταν χρησιμοποιείτε μπαταρίες υδριδίου μετάλλου νικελίου, λάβετε υπόψη ότι η διάρκεια ζωής της μπαταρίας θα μειώνεται κανονικά κάθε φορά που επαναφορτίζονται.

Προσοχή σχετικά με τις μπαταρίες

• Τοποθετήστε τις μπαταρίες σύμφωνα με τις οδηγίες, προσέχοντας να τηρήσετε τη σωστή πολικότητα (+/- προσανατολισμός).
• Μην αναμιγνύετε καινούργιες και χρησιμοποιημένες μπαταρίες ή μπαταρίες διαφορετικών τύπων.
• Διαβάστε προσεκτικά και τηρήστε τις προφυλάξεις και τις οδηγίες χειρισμού που συνοδεύουν τις μπαταρίες.
  Όταν χρησιμοποιείτε μπαταρίες υδριδίου μετάλλου νικελίου, πρέπει να χρησιμοποιήσετε τον φορτιστή που καθορίζεται από τον κατασκευαστή της μπαταρίας.
• Αφαιρέστε τις μπαταρίες εάν δεν πρόκειται να χρησιμοποιήσετε τη μονάδα για αρκετούς μήνες.
• Εάν διαρρεύσει ηλεκτρολύτης από μια μπαταρία, χρησιμοποιήστε ένα στεγνό πανί για να σκουπίσετε προσεκτικά τυχόν ηλεκτρολύτη που μπορεί να υπάρχει στη θήκη της μπαταρίας και, στη συνέχεια, τοποθετήστε νέες μπαταρίες. Ο ηλεκτρολύτης της μπαταρίας που έρχεται σε επαφή με το δέρμα σας μπορεί να προκαλέσει εξάνθημα. Ο ηλεκτρολύτης της μπαταρίας είναι επικίνδυνος για τα μάτια σας. Εάν τυχόν ηλεκτρολύτης εισέλθει στα μάτια σας, ξεπλύνετε τα αμέσως με νερό.
• Μην μεταφέρετε ή αποθηκεύετε μπαταρίες μαζί με μεταλλικά αντικείμενα, όπως στυλό, κολιέ ή φουρκέτες.

Παραγωγή Ήχου

Μόλις ολοκληρωθούν οι συνδέσεις, ενεργοποιήστε τις διάφορες συσκευές σας με τη σειρά που καθορίζεται. Ενεργοποιώντας τις συσκευές με λάθος σειρά, διατρέχετε τον κίνδυνο να προκαλέσετε δυσλειτουργία ή/και ζημιά στα ηχεία και σε άλλες συσκευές.

1. Βεβαιωθείτε ότι η τροφοδοσία σε όλο τον εξοπλισμό είναι απενεργοποιημένη.
2. Συνδέστε τον εξωτερικό σας εξοπλισμό.
3. Ρυθμίστε κάθε ένα από τα κουμπιά στάθμης του KC-110 και το κουμπί [VOLUME] (ΕΝΤΑΣΗ) στο 0.

4. Ενεργοποιήστε την τροφοδοσία σε οποιονδήποτε εξωτερικό εξοπλισμό συνδεδεμένο στις υποδοχές CH 1–3 ή AUX IN.
5. Ενεργοποιήστε την τροφοδοσία του KC-110.

6. Ενεργοποιήστε τον εξοπλισμό που είναι συνδεδεμένος στην υποδοχή LINE OUT.
   Για να απενεργοποιήσετε την τροφοδοσία, αντιστρέψτε αυτά τα βήματα.

ΣΗΜΕΙΩΣΗ

• Για να αποφύγετε τη δυσλειτουργία ή/και τη ζημιά στα ηχεία ή σε άλλες συσκευές, χαμηλώνετε πάντα την ένταση και απενεργοποιείτε την τροφοδοσία σε όλες τις συσκευές πριν κάνετε οποιεσδήποτε συνδέσεις.
• Αυτή η μονάδα είναι εξοπλισμένη με ένα κύκλωμα προστασίας. Απαιτείται ένα σύντομο χρονικό διάστημα (λίγα δευτερόλεπτα) μετά την ενεργοποίηση για να λειτουργήσει κανονικά η μονάδα.
• Βεβαιωθείτε πάντα ότι έχετε χαμηλώσει το επίπεδο έντασης πριν ενεργοποιήσετε την τροφοδοσία. Ακόμη και με την ένταση τέρμα κάτω, ενδέχεται να ακούσετε κάποιον ήχο όταν ενεργοποιηθεί η τροφοδοσία, αλλά αυτό είναι φυσιολογικό και δεν υποδηλώνει δυσλειτουργία.
• Εάν χρησιμοποιείτε το KC-110 μόνο με μπαταρίες, η ένδειξη POWER (ΕΝΕΡΓΟΠΟΙΗΣΗ) θα γίνει αμυδρή καθώς οι μπαταρίες εξαντλούνται.
  Όταν οι μπαταρίες εξαντληθούν ακόμη περισσότερο, η ένδειξη POWER (ΕΝΕΡΓΟΠΟΙΗΣΗ) θα αναβοσβήνει. Αντικαταστήστε τις μπαταρίες το συντομότερο δυνατό.
• Εάν οι μπαταρίες είναι εξαιρετικά χαμηλές, ο ήχος είναι πιο πιθανό να παραμορφωθεί και ενδέχεται να ακούσετε παραμόρφωση σε υψηλά επίπεδα έντασης. Αυτό δεν είναι δυσλειτουργία. Είτε αντικαταστήστε τις μπαταρίες είτε χρησιμοποιήστε τον παρεχόμενο μετασχηματιστή AC.
• Αναμενόμενη διάρκεια ζωής της μπαταρίας υπό συνεχή χρήση:
  • Αλκαλικές μπαταρίες περίπου 7 ώρες
  • Μπαταρίες υδριδίου μετάλλου νικελίου περίπου 8 ώρες
• Θα μπορούσε να παραχθεί ουρλιαχτό ανάλογα με τη θέση των μικροφώνων σε σχέση με τα ηχεία. Αυτό μπορεί να διορθωθεί με:

1. Αλλαγή του προσανατολισμού του/των μικροφώνου/ων.
2. Μετακίνηση του/των μικροφώνου/ων σε μεγαλύτερη απόσταση από τα ηχεία.
3. Μείωση των επιπέδων έντασης.

Ρύθμιση της έντασης και του τόνου

1. Ρυθμίστε το κουμπί στάθμης κάθε καναλιού στο 5 (κέντρο).
   Χαμηλώστε τα κουμπιά οποιωνδήποτε καναλιών δεν χρησιμοποιείτε.

2. Εάν χρησιμοποιείτε μικρόφωνο, γυρίστε το κουμπί στάθμης CH 1 στην περιοχή MIC.

3. Ενώ παράγετε ήχο στη συνδεδεμένη συσκευή, γυρίστε το κουμπί [VOLUME] (ΕΝΤΑΣΗ) για να ρυθμίσετε τη συνολική ένταση.

4. Χρησιμοποιήστε τα κουμπιά στάθμης κάθε καναλιού για να ρυθμίσετε την ισορροπία έντασης των συνδεδεμένων συσκευών.

5. Χρησιμοποιήστε το κουμπί [VOLUME] (ΕΝΤΑΣΗ) για να ρυθμίσετε τη συνολική ένταση και χρησιμοποιήστε το κουμπί [LOW] (χαμηλή περιοχή) και το κουμπί [HIGH] (υψηλή περιοχή) για να ρυθμίσετε τον τόνο.


Εφαρμογή ενός εφέ

1. Χρησιμοποιήστε το κουμπί [EFFECT] (ΕΦΕ) για να επιλέξετε ένα εφέ και να ρυθμίσετε το βάθος του.

   Το αριστερό μισό της περιοχής του κουμπιού παράγει reverb και το δεξί μισό παράγει chorus. Γυρίζοντας το κουμπί τέρμα δεξιά παράγεται ένα ευρύ εφέ chorus.
   Μέσα σε κάθε περιοχή, γυρίζοντας το κουμπί προς τα δεξιά θα αυξηθεί το εφέ.
   * Το εφέ δεν εφαρμόζεται στον ήχο που εισάγεται από την υποδοχή AUX IN.

Ονομασίες Αντικειμένων και η Λειτουργία τους

Πίνακας ελέγχου

ΕΛΕΓΧΟΣ ΚΑΝΑΛΙΟΥ (CHANNEL CONTROL)
Ποτενσιόμετρα Επίπεδου 1–3 (Level Knobs 1–3)
Αυτά τα ποτενσιόμετρα ρυθμίζουν την ένταση των συσκευών που είναι συνδεδεμένες στα κανάλια.
Γυρίζοντας το ποτενσιόμετρο προς τα δεξιά θα αυξήσετε την ένταση.
Ένα μικρόφωνο μπορεί να συνδεθεί στο CH 1.
Εάν συνδέσετε ένα μικρόφωνο, γυρίστε το ποτενσιόμετρο στην περιοχή που υποδεικνύεται ως MIC.
* Εάν δεν χρησιμοποιείτε ένα κανάλι, αφήστε το ποτενσιόμετρο στάθμης ρυθμισμένο στο 0.

ΚΕΝΤΡΙΚΟΣ ΕΛΕΓΧΟΣ (MASTER CONTROL)
Ποτενσιόμετρο [EFFECT]
Η θέση αυτού του ποτενσιόμετρου σας επιτρέπει να κάνετε εναλλαγή μεταξύ τριών εφέ και να ρυθμίσετε το βάθος του εφέ.

REVERB (αντήχηση):
Αυτό το εφέ παράγει την αντήχηση μιας αίθουσας συναυλιών.
Είναι μια στερεοφωνική αντήχηση με μια ευρύχωρη αίσθηση.
Η θέση του ποτενσιόμετρου ρυθμίζει την ένταση της αντήχησης. Αυτό είναι επίσης ιδανικό για ένα μικρόφωνο συνδεδεμένο στο CH 1.

CHORUS (χορωδία):
Αυτό το εφέ προσθέτει βάθος και ευρυχωρία στον ήχο.
Η θέση του ποτενσιόμετρου ρυθμίζει το βάθος του εφέ. Αυτό είναι ιδιαίτερα κατάλληλο για ήχους όπως έγχορδα.

WIDE (ευρύς):
Αυτή είναι μια στερεοφωνική χορωδία που επεξεργάζεται τις τρεις ζώνες συχνοτήτων ανεξάρτητα, δημιουργώντας ένα ευρύχωρο, αγκαλιαστικό εφέ.
Η χαμηλή περιοχή παραμένει σταθερά εντοπισμένη στο κέντρο και ο ήχος θα γίνει πιο ευρύχωρος καθώς πηγαίνετε από τη μεσαία στην υψηλή περιοχή.
* Το εφέ δεν εφαρμόζεται στον ήχο που εισάγεται από την υποδοχή AUX IN.

Equalizer (ισοσταθμιστής)
Αυτό ρυθμίζει τον τόνο της εξόδου του ηχείου και της εξόδου των ακουστικών.
Κανονικά, θα πρέπει να τοποθετείτε αυτά τα ποτενσιόμετρα στο 0.
* Αυτά τα ποτενσιόμετρα δεν επηρεάζουν την έξοδο από την υποδοχή LINE OUT.

Ποτενσιόμετρο [LOW] (χαμηλές συχνότητες)
Αυτό ρυθμίζει τον τονικό χαρακτήρα της περιοχής χαμηλών συχνοτήτων.

Ποτενσιόμετρο [HIGH] (υψηλές συχνότητες)
Αυτό ρυθμίζει τον τονικό χαρακτήρα της περιοχής υψηλών συχνοτήτων.

VOLUME (ένταση)
Ποτενσιόμετρο [VOLUME]
Αυτό ρυθμίζει τη συνολική ένταση που εξάγεται από τα ηχεία του KC-110.
Εάν συνδεθούν ακουστικά, αυτό ρυθμίζει την ένταση των ακουστικών.
* Το ποτενσιόμετρο [VOLUME] δεν επηρεάζει την έξοδο από το LINE OUT.

PHONES (ακουστικά)
Υποδοχή PHONES
Μπορείτε να συνδέσετε στερεοφωνικά ακουστικά σε αυτήν την υποδοχή.
* Εάν συνδεθούν ακουστικά, δεν θα εξάγεται ήχος από τα ηχεία.
* Πρέπει να ρυθμίσετε το ποτενσιόμετρο [VOLUME] στο 0 πριν συνδέσετε ακουστικά.

POWER (τροφοδοσία)
Διακόπτης [POWER]
Αυτό ενεργοποιεί/απενεργοποιεί την τροφοδοσία του KC-110.

Ένδειξη POWER
Αυτό θα ανάψει όταν είναι ενεργοποιημένη η τροφοδοσία.

* Η ένδειξη POWER θα γίνει αμυδρή όταν οι μπαταρίες είναι χαμηλές. Εάν οι μπαταρίες εξαντληθούν ακόμη περισσότερο, η ένδειξη POWER θα αναβοσβήνει.
Αντικαταστήστε τις χρησιμοποιημένες μπαταρίες με καινούργιες.

Πίνακας υποδοχών

Υποδοχές εισόδου CH 1
Εδώ μπορείτε να συνδέσετε έως και τρεις συσκευές, όπως ένα πληκτρολόγιο ή άλλο ηλεκτρονικό μουσικό όργανο, ένα CD player ή ένα μικρόφωνο (μόνο CH 1).

Ισορροπημένος σύνδεσμος εισόδου CH 1 (XLR)
Υποδοχές εισόδου CH 1
Αυτές παρέχουν μια υποδοχή τηλεφώνου 1/4" και έναν σύνδεσμο XLR για βολική σύνδεση ενός μικροφώνου.
Αυτή η είσοδος υποστηρίζει ένα εύρος από το επίπεδο εισόδου μικροφώνου (-50 dBu) έως το επίπεδο εισόδου γραμμής (-20 dBu) που είναι τυπικό για ένα πληκτρολόγιο.
Αυτό το όργανο είναι εξοπλισμένο με ισορροπημένες (XLR) υποδοχές τύπου. Τα διαγράμματα καλωδίωσης για αυτές τις υποδοχές εμφανίζονται παρακάτω. Κάντε συνδέσεις αφού ελέγξετε πρώτα τα διαγράμματα καλωδίωσης άλλου εξοπλισμού που σκοπεύετε να συνδέσετε

* Αυτή η υποδοχή δεν παρέχει phantom power (τροφοδοσία φάντασμα).

Υποδοχές εισόδου CH 2, 3
Εδώ μπορείτε να συνδέσετε ένα πληκτρολόγιο ή άλλο ηλεκτρονικό μουσικό όργανο ή μπορείτε να συνδέσετε συσκευές ήχου όπως ένα CD player (-20 dBu).
Εάν η συσκευή σας χρησιμοποιεί μια μονοφωνική έξοδο, συνδέστε την στο L/MONO.

Υποδοχές AUX IN
Εδώ μπορείτε να συνδέσετε μια συσκευή όπως ένα CD ή φορητό audio player (-10 dBu).
Παρέχονται δύο τύποι υποδοχών (υποδοχές RCA phono και μια στερεοφωνική μίνι υποδοχή) και τα σήματα αναμιγνύονται εσωτερικά.
Μπορείτε να χρησιμοποιήσετε τους δύο τύπους υποδοχών ταυτόχρονα, αλλά αυτό μπορεί να προκαλέσει χαμηλότερη ένταση από ό,τι αν χρησιμοποιηθούν ξεχωριστά.
* Το εφέ δεν εφαρμόζεται στον ήχο που εισάγεται από την υποδοχή AUX IN.

Ποτενσιόμετρο AUX IN [LEVEL]
Αυτό ρυθμίζει το επίπεδο της εισόδου από την υποδοχή AUX IN.

Υποδοχές LINE OUT
Μπορείτε να συνδέσετε αυτές τις υποδοχές στον μίκτη ή τη συσκευή εγγραφής σας.
Χρησιμοποιήστε την υποδοχή L/MONO εάν εξάγετε σε mono (μονοφωνικό).
Τα ποτενσιόμετρα του ισοσταθμιστή και το ποτενσιόμετρο [VOLUME] δεν επηρεάζουν το LINE OUT.

Υποδοχή FOOT SW
Εάν συνδέσετε έναν ποδοδιακόπτη εδώ, θα μπορείτε να ενεργοποιείτε/απενεργοποιείτε το εσωτερικό εφέ με το πόδι σας. Θα χρειαστείτε έναν ποδοδιακόπτη στιγμιαίου τύπου που πωλείται ξεχωριστά (BOSS FS-5U; πωλείται ξεχωριστά) και ένα καλώδιο σύνδεσης.
Ρυθμίστε τον διακόπτη πολικότητας προς την υποδοχή.

Υποδοχή DC IN
Συνδέστε εδώ τον παρεχόμενο μετασχηματιστή AC.
Πρέπει να χρησιμοποιείτε μόνο τον μετασχηματιστή AC που παρέχεται με το KC-110.

Υποδοχή ασφαλείας ( )
http://www.kensington.com/

* Όταν χρησιμοποιούνται καλώδια σύνδεσης με αντιστάσεις, το επίπεδο έντασης του εξοπλισμού που είναι συνδεδεμένος στις εισόδους (CH 1–CH 3, AUX IN) μπορεί να είναι χαμηλό. Εάν συμβεί αυτό, χρησιμοποιήστε καλώδια σύνδεσης που δεν περιέχουν αντιστάσεις.

Διάφοροι τρόποι χρήσης της συσκευής

Πληκτρολόγος/τραγουδιστής

Μπορείτε να συνδέσετε το πληκτρολόγιό σας σε στερεοφωνικό και να τραγουδήσετε/αφηγηθείτε ενώ παίζετε.

Με διάφορα όργανα

Πολλαπλά όργανα όπως πληκτρολόγιο ή ηλεκτρονικά τύμπανα (έως τέσσερα) μπορούν να συνδεθούν στο KC-110 και να αναμιχθούν.

Βολικοί τρόποι χρήσης της συσκευής

Χρήση μιας διαθέσιμης ξεχωριστά βάσης ηχείου

Χρησιμοποιώντας το KC-110 με τη βάση ηχείου ST-A95 (πωλείται ξεχωριστά), μπορεί να τοποθετηθεί στο ιδανικό ύψος για παρακολούθηση ή χρήση ως ένα απλό σύστημα PA.

Σύνδεση της βάσης

* Πρέπει να λάβετε τη βοήθεια τουλάχιστον ενός άλλου ατόμου κατά τη σύνδεση του KC-110 στη βάση ηχείου ή κατά τη ρύθμιση του ύψους της βάσης ηχείου με το συνδεδεμένο KC-110.
* Κατά την εγκατάσταση, προσέξτε να μην τσιμπήσετε τα δάχτυλά σας.

1. Χαλαρώστε το πόμολο του τρίποδα και ανοίξτε τον τρίποδα.
   Αφού ανοίξετε αρκετά τον τρίποδα, σφίξτε το πόμολο του τρίποδα.
   * Όπως φαίνεται στην παρακάτω εικόνα, ανοίξτε τον τρίποδα έτσι ώστε τα πόδια του να απέχουν 98 cm. Ο τρίποδας θα είναι ασταθής εάν δεν ανοίξει αρκετά.

2. Χαλαρώστε το πόμολο ρύθμισης ύψους και επεκτείνετε τον επάνω σωλήνα.
3. Εισαγάγετε το στοπ στον επάνω σωλήνα για να αποκτήσετε το επιθυμητό ύψος, έως μέγιστο ύψος 145 cm για τη βάση.

   * Το στοπ πρέπει να εισαχθεί όταν χρησιμοποιείτε το σύστημα.
4. Σφίξτε το πόμολο ρύθμισης ύψους.
5. Εισαγάγετε το KC-110 στον επάνω σωλήνα.

• Το KC-110 έχει σχεδιαστεί για να χρησιμοποιείται μόνο σε συνδυασμό με μια βάση ηχείου κατασκευασμένη από την Roland (ST-A95). Μην το χρησιμοποιείτε με καμία άλλη βάση.
• Όπως φαίνεται στην παρακάτω εικόνα, ρυθμίστε τη βάση ηχείου σε ύψος όχι μεγαλύτερο από 140 cm και ανοίξτε τον τρίποδα σε άνοιγμα 98 cm ή περισσότερο.

• Η ρύθμιση της βάσης ηχείου σε ύψος μεγαλύτερο από 140 cm ή του τρίποδα σε άνοιγμα μικρότερο από 98 cm μπορεί να επιτρέψει στο σύστημα να πέσει, με αποτέλεσμα ζημιά ή σωματικό τραυματισμό.
• Εάν χρησιμοποιείτε το KC-110 με βάση ηχείου, μην το τοποθετείτε σε ασταθή ή κεκλιμένη θέση.
  Πρέπει να τοποθετήσετε το σύστημα σε μια σταθερή, οριζόντια θέση.
• Τα καλώδια που είναι συνδεδεμένα στο KC-110 θα πρέπει να έχουν αρκετή χαλαρότητα, ώστε να μην προκαλέσουν ατύχημα εάν κάποιος σκοντάψει πάνω τους.
• Για να αποφύγετε ατυχήματα που προκαλούνται από πτώση αντικειμένων, μην τοποθετείτε τίποτα πάνω από ένα KC-110 που είναι τοποθετημένο σε βάση ηχείου.

Χρήση της βάσης στήριξης της συσκευής

Όταν χρησιμοποιείτε το KC-110 σε χαμηλή θέση, όπως στο πάτωμα, η επέκταση της βάσης στήριξης θα διευκολύνει την ακρόαση του ήχου από τα ηχεία.

ΣΗΜΕΙΩΣΗ

• Εάν χρησιμοποιείτε τη βάση στήριξης, πρέπει να τοποθετήσετε το KC-110 σε μια οριζόντια επιφάνεια.
• Διπλώστε τη βάση στήριξης εάν δεν τη χρησιμοποιείτε.


ΣΗΜΕΙΩΣΗ

• Μην σηκώνετε ή μεταφέρετε το KC-110 πιάνοντας τη βάση στήριξης.
• Όταν χρησιμοποιείτε τη βάση στήριξης, μην τοποθετείτε αντικείμενα στο KC-110 και μην κάθεστε ή στέκεστε στο KC-110.
• Προσέξτε να μην τσιμπήσετε τα δάχτυλά σας όταν διπλώνετε τη βάση στήριξης.

Αντιμετώπιση προβλημάτων

Εάν το σύστημα δεν λειτουργεί όπως αναμένετε, ελέγξτε πρώτα τα ακόλουθα σημεία.

Σύμπτωμα	Αιτία
Δεν ενεργοποιείται η τροφοδοσία	Είναι σωστά συνδεδεμένοι ο μετασχηματιστής AC και το καλώδιο AC;
	Είναι σωστά συνδεδεμένο το καλώδιο AC σε μια πρίζα AC;
	Είναι σωστά τοποθετημένες οι μπαταρίες; Μήπως οι μπαταρίες έχουν εξαντληθεί;
Δεν υπάρχει ήχος	Είναι σωστά συνδεδεμένος ο εξωτερικός εξοπλισμός;
	Εάν είναι συνδεδεμένα ακουστικά, δεν θα εξάγεται ήχος από τα ηχεία.
	Είναι σωστά ρυθμισμένο το ποτενσιόμετρο στάθμης κάθε καναλιού και το ποτενσιόμετρο [VOLUME];
	Είναι σωστά ρυθμισμένο το ποτενσιόμετρο AUX IN [LEVEL];
	Μήπως οι μπαταρίες έχουν εξαντληθεί; Η ένδειξη POWER θα γίνει αμυδρή όταν οι μπαταρίες είναι χαμηλές. Εάν οι μπαταρίες εξαντληθούν ακόμη περισσότερο, η ένδειξη POWER θα αναβοσβήνει. Τοποθετήστε καινούργιες μπαταρίες.
Ο ήχος είναι παραμορφωμένος Ακούγεται θόρυβος	Μήπως το ποτενσιόμετρο στάθμης κάθε καναλιού ή το ποτενσιόμετρο [VOLUME] έχουν αυξηθεί υπερβολικά;
	Είναι τα ποτενσιόμετρα των αχρησιμοποίητων καναλιών ρυθμισμένα στο μηδέν;
	Είναι κατάλληλο το επίπεδο εισόδου από μια συσκευή συνδεδεμένη σε έναν εξωτερικό μίκτη;
Ανεπαρκής ένταση	Είναι σωστά ρυθμισμένο το ποτενσιόμετρο στάθμης κάθε καναλιού και το ποτενσιόμετρο [VOLUME];
	Είναι κατάλληλο το επίπεδο εισόδου από μια συσκευή συνδεδεμένη σε έναν εξωτερικό μίκτη;
	Μήπως είναι συνδεδεμένες πολλές συσκευές στην υποδοχή AUX IN;
	Μήπως οι μπαταρίες έχουν εξαντληθεί; Η ένδειξη POWER θα γίνει αμυδρή όταν οι μπαταρίες είναι χαμηλές. Εάν οι μπαταρίες εξαντληθούν ακόμη περισσότερο, η ένδειξη POWER θα αναβοσβήνει. Τοποθετήστε καινούργιες μπαταρίες.
Δεν εφαρμόζεται το εφέ	Είναι σωστά ρυθμισμένο το ποτενσιόμετρο [EFFECT];
	Μήπως έχετε χρησιμοποιήσει έναν ποδοδιακόπτη για να απενεργοποιήσετε το εφέ;
	Δεν μπορούν να εφαρμοστούν εφέ στο AUX IN.

Διάγραμμα Μπλοκ

Κύριες Προδιαγραφές

KC-110: BATTERY POWERED STEREO KEYBOARD AMPLIFIER

Ονομαστική Ισχύς Εξόδου	30 W (15 W + 15 W) (όταν χρησιμοποιείτε τον προσαρμογέα AC) 20 W (10 W + 10 W) (όταν χρησιμοποιείτε τις αλκαλικές μπαταρίες)
Ονομαστική Στάθμη Εισόδου (1 kHz)	Input (Είσοδος)	CH 1 (MIC/LINE)	-50–-20 dBu
		CH 2, 3 (LINE)	-20 dBu
	AUX IN		-10 dBu
Ονομαστική Στάθμη Εξόδου	LINE OUT		-10 dBu
Ηχεία	16 cm (6.5 inches) × 2
	Tweeter × 2
Χειριστήρια	CH 1 (MIC/LINE) Level Knob (Ποτενσιόμετρο στάθμης)
	CH 2 (LINE) Level Knob (Ποτενσιόμετρο στάθμης)
	CH 3 (LINE) Level Knob (Ποτενσιόμετρο στάθμης)
	EFFECT Knob (Ποτενσιόμετρο Εφέ)
	EQUALIZER: LOW Knob (Ποτενσιόμετρο Χαμηλών), HIGH Knob (Ποτενσιόμετρο Υψηλών)
	VOLUME Knob (Ποτενσιόμετρο Έντασης)
	AUX IN LEVEL Knob (Ποτενσιόμετρο Στάθμης AUX IN)
	POWER Switch (Διακόπτης Ενέργειας)
Ένδειξη	POWER (Ενέργεια)
Συνδέσεις	CH 1 Input Connector (XLR type) CH 1 Input Jack (1/4" phone type)
	CH 2 Input (L/MONO, R) Jacks (1/4" phone type)
	CH 3 Input (L/MONO, R) Jacks (1/4" phone type)
	AUX IN Jacks (RCA phono type, Stereo miniature phone type)
	LINE OUT (L/MONO, R) Jacks (1/4" phone type)
	PHONES Jack (Stereo 1/4" phone type)
	FOOT SW Jack (TRS phone type)
	DC IN Jack
Τροφοδοσία Ρεύματος	DC 13 V: AC Adaptor ή Ξηρή Μπαταρία (τύπου LR6 (AA)) x 8
Κατανάλωση Ρεύματος	550 mA
Αναμενόμενη διάρκεια ζωής μπαταρίας σε συνεχή χρήση: (Αυτά τα στοιχεία θα ποικίλουν ανάλογα με τις πραγματικές συνθήκες χρήσης.)	Αλκαλικές μπαταρίες περίπου 7 ώρες
	Μπαταρίες υδριδίου μετάλλου νικελίου περίπου 8 ώρες
Διαστάσεις	420 (W) x 244 (D) x 320 (H) mm 16-9/16 (W) x 9-5/8 (D) x 12-5/8 (H) inches
Βάρος	7.3 kg 16 lbs 2 oz (Εξαιρουμένης της Μπαταρίας)
Αξεσουάρ	Εγχειρίδιο Χρήστη, AC Adaptor (Μετασχηματιστής AC), AC Cord (Καλώδιο AC)
Επιλογές	Speaker Stand: ST-A95 Foot Switch: BOSS FS-5U (EFFECT)

* 0 dBu = 0.775 Vrms

* Προς το συμφέρον της βελτίωσης του προϊόντος, οι προδιαγραφές ή/και η εμφάνιση αυτής της μονάδας υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση.

Copyright © 2009 ROLAND CORPORATION
All rights reserved. No part of this publication may be reproduced in any form without the written permission of ROLAND CORPORATION.

Αναφορές

• Computer Products & Accessories: Locks & Docks | Kensington

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Roland KC-110 - Εγχειρίδιο Στερεοφωνικού Ενισχυτή Πληκτρολογίου

Διαθέσιμες γλώσσες
