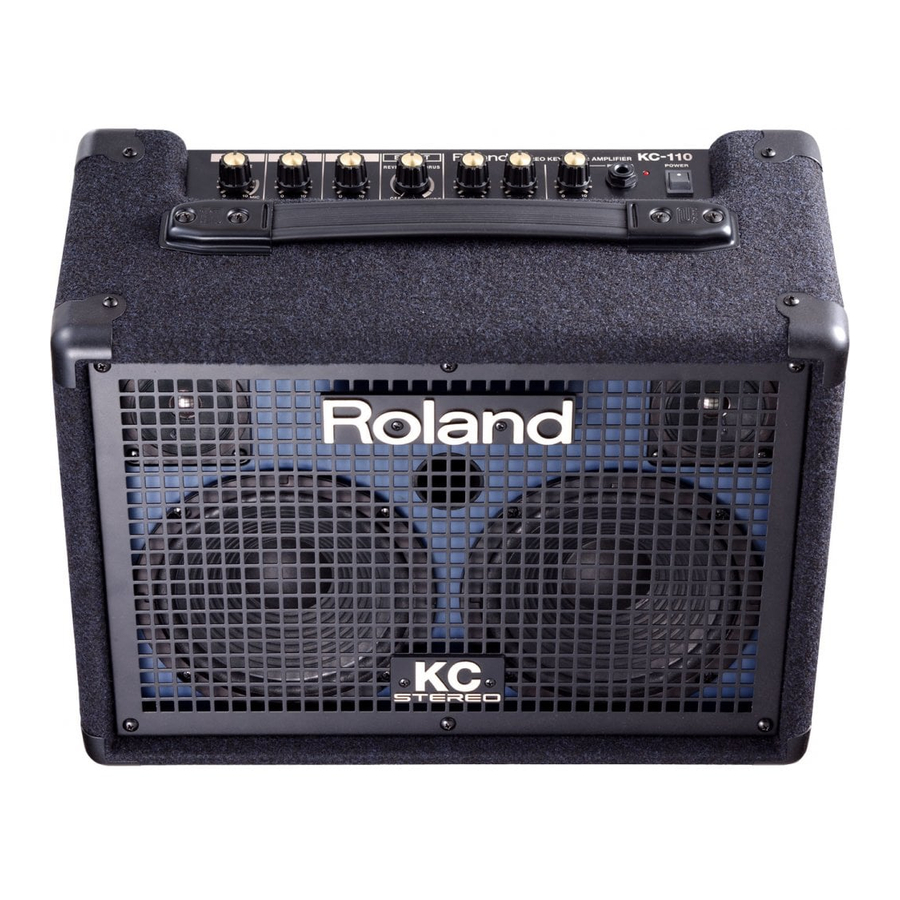

Roland KC-110 - Stereo Keyboard Amplifier uchun qo'llanma

Xususiyatlar

Yagona qurilmada stereo tinglashni ta'minlaydigan ixcham, yuqori samarali 30 Vt stereo klaviatura kuchaytirgichi

• Uyda foydalanish uchun ideal ixcham o'lcham.
• O'rnatilgan yuqori samarali stereo 30 Vt quvvat kuchaytirgichi (15 Vt + 15 Vt) (AC adapteridan foydalanganda).
• Ikki 6,5 dyuymli (16 sm) dinamik va ikkita tviter yordamida keng diapazonli stereo ovozni taqdim etadi.

Ikkilik quvvat dizayni sakkizta AA batareyasi yoki AC adapteri yordamida ishlashga imkon beradi

• Ikkilik quvvat dizayni qurilmani istalgan joyda ishlatishga imkon beradi. Batareyada ishlaydigan musiqa asbobi bilan ishlatilganda, siz tashqarida ijro etishingiz mumkin.
• Qayta zaryadlanuvchi (nikel-metal gidrid) batareyalari qo'llab-quvvatlanadi. Ishlash vaqti taxminan 7 soat ishqoriy batareyalardan foydalanganda yoki taxminan 8 soat nikel-metal gidrid batareyalaridan foydalanganda.

To'liq kirish/chiqish uyalari stereo qurilmalar, mikrofonlar, portativ audio pleyerlar va boshqalarni qo'llab-quvvatlaydi

• Bitta mikrofon/instrument kirishi va ikkita stereo kirishiga qo'shimcha ravishda, CD/portativ audio pleyeringizni ulash uchun AUX IN uyalari, shuningdek LINE OUT uyalari mavjud.
  Bu klavishchi/xonanda uchun ideal kuchaytirgich yoki kichik mikslash monitori yoki PA tizimi sifatida foydalanish uchun.
• Tungi mashg'ulotlar yoki ovoz tekshiruvlari uchun qulay naushnik uyasi taqdim etilgan.

Dinamik stend yoki KC-110 ning o'z qo'l stendi bilan turli vaziyatlarda foydalaning

• KC-110 dan alohida sotiladigan dinamik stend (ST-A95) bilan oddiy PA yoki monitor sifatida foydalanishingiz mumkin.
• KC-110 ga "qo'l stendi" o'rnatilgan bo'lib, uni monitoring uchun qulay burchak ostida polga qo'yish imkonini beradi.

Yuqori sifatli stereo raqamli effektlar

• Stereo reverb va stereo xor o'rnatilgan. Xor effekti havoda xorlangan signallarni birlashtiradi va stereo spetsifikatsiyalar tufayli kenglik hissi bilan ta'minlaydigan "WIDE" (KENG) rejimini ham ta'minlaydi.
• Oyoq kaliti (alohida sotiladi) ulanishi mumkin, bu sizga effektni oyog'ingiz bilan yoqish/o'chirish imkonini beradi.

Ushbu qurilmani ishlatishdan oldin, "QURILMADAN XAVFSIZ FOYDALANISH" va "MUHIM ESLATMALAR" deb nomlangan bo'limlarni diqqat bilan o'qing. Ushbu bo'limlar qurilmaning to'g'ri ishlashi haqida muhim ma'lumotlarni taqdim etadi. Bundan tashqari, yangi qurilmangiz tomonidan taqdim etilgan har bir xususiyatni yaxshi tushunganingizga ishonch hosil qilish uchun foydalanuvchi qo'llanmasini to'liq o'qib chiqish kerak. Qo'llanma saqlanishi va qulay ma'lumotnoma sifatida qo'lda saqlanishi kerak.

Quvvatni ulash

KC-110 AC adapteri yoki batareyalar yordamida ishlashi mumkin. Vaziyatingizga mos keladigan quvvat turidan foydalaning.

AC adapterini ulash

* Faqat KC-110 bilan birga kelgan AC adapteridan foydalaning.

1. [POWER] (QUVVAT) tugmasi o'chirilganligiga ishonch hosil qiling.
2. Kiritilgan quvvat simini kiritilgan AC adapteriga ulang.
3. AC adapterini DC IN uyasiga ulang.
4. Quvvat simini AC rozetkaga ulang. Elektr yerini ham ulang.

Batareyalarni o'rnatish

1. Vintlarni ushbu ikkita joydan olib tashlang.
2. Batareya bo'linmasi qopqog'ini olib tashlang.
3. Batareyalarni to'g'ri polaritni kuzatib, joylashtiring.

Batareya qutisini olib tashlash

Batareya qutisini olib tashlamasdan batareyalarni almashtirish mumkin bo'lsa-da, batareyani almashtirish batareya qutisini olib tashlasangiz osonroq bo'ladi.

1. Vintlarni ushbu ikkita joydan olib tashlang.
2. Batareya qutisini olib tashlang.

* AC adapteri bilan quvvatlantirayotgan bo'lsangiz ham, batareyalarni qurilmaga o'rnatilgan holda saqlashni tavsiya etamiz. Shunday qilib, AC adapterining simi qurilmadan tasodifan uzilib qolsa ham, ijroni davom ettira olasiz.
* Nosozlik va dinamiklarning shikastlanishini oldini olish uchun batareyalarni o'rnatishdan yoki almashtirishdan oldin va uni boshqa qurilmalarga ulashdan oldin KC-110 quvvatini o'chirishga ishonch hosil qiling.
* Hech qanday metall buyum batareya qutisining kontaktlariga tegmasligiga e'tibor bering. Bu batareyalarni qisqa tutashuvga olib kelishi, qutining qizib ketishiga yoki yonishiga olib kelishi mumkin.

Batareyalar haqida

Ishlatilishi mumkin bo'lgan batareyalar
KC-110 sakkizta AA ishqoriy yoki nikel-metal gidrid batareyalaridan foydalanadi.
* Nikel-metal gidrid batareyalarini KC-110 ning o'zi zaryadlay olmaydi. Tijoratda mavjud bo'lgan batareya ishlab chiqaruvchisidan foydalanishingiz kerak bo'ladi.
* Nikel-metal gidrid batareyalaridan foydalanganda, batareyaning ishlash muddati har safar zaryadlanganda qisqarishini unutmang.

Batareyalar bilan bog'liq ogohlantirish

• Batareyalarni ko'rsatilganidek joylashtiring, to'g'ri polaritni (+/- yo'nalishni) kuzatib boring.
• Yangi va ishlatilgan batareyalarni yoki turli xil batareyalarni aralashtirmang.
• Batareyalar bilan birga keladigan ogohlantirishlar va ishlov berish bo'yicha ko'rsatmalarni diqqat bilan o'qing va ularga rioya qiling.
  Nikel-metal gidrid batareyalaridan foydalanganda, batareya ishlab chiqaruvchisi tomonidan belgilangan zaryadlovchidan foydalanishingiz kerak.
• Agar qurilmani bir necha oy davomida ishlatmasangiz, batareyalarni olib tashlang.
• Agar batareyadan elektrolit oqib chiqsa, batareya qutisida bo'lishi mumkin bo'lgan har qanday elektrolitni ehtiyotkorlik bilan quruq mato bilan artib oling, so'ngra yangi batareyalarni o'rnating. Teri bilan aloqa qiladigan batareya elektroliti toshma keltirishi mumkin. Batareya elektroliti ko'zlaringiz uchun xavflidir; agar elektrolit ko'zingizga tushsa, darhol ularni suv bilan yuving.
• Batareyalarni ruchka, marjon yoki soch qisqichlari kabi metall buyumlar bilan birga olib yurmang yoki saqlamang.

Ovoz chiqarish

Ulanishlar tugallangandan so'ng, turli qurilmalaringizni belgilangan tartibda yoqing. Qurilmalarni noto'g'ri tartibda yoqish orqali siz dinamiklarga va boshqa qurilmalarga nosozlik va/yoki zarar yetkazish xavfini tug'dirasiz.

1. Barcha uskunalarning quvvati o'chirilganligiga ishonch hosil qiling.
2. Tashqi uskunangizni ulang.
3. KC-110 ning har bir daraja tugmachasini va [VOLUME] (OVZ) tugmachasini 0 ga o'rnating.

4. CH 1–3 yoki AUX IN uyalariga ulangan har qanday tashqi uskunaning quvvatini yoqing.
5. KC-110 quvvatini yoqing.

6. LINE OUT uyasiga ulangan uskunaning quvvatini yoqing.
   Quvvatni o'chirish uchun ushbu qadamlarni teskari tartibda bajaring.

ESLATMA

• Nosozlik va/yoki dinamiklarga yoki boshqa qurilmalarga zarar yetkazmaslik uchun har qanday ulanishni amalga oshirishdan oldin har doim ovozni pasaytiring va barcha qurilmalarning quvvatini o'chiring.
• Ushbu qurilma himoya davri bilan jihozlangan. Quvvatni yoqgandan so'ng, qurilma normal ishlashi uchun qisqa vaqt (bir necha soniya) talab etiladi.
• Quvvatni yoqishdan oldin har doim ovoz balandligi pasaytirilganligiga ishonch hosil qiling. Ovoz balandligi to'liq pasaytirilgan bo'lsa ham, quvvat yoqilganda siz hali ham biroz ovoz eshitishingiz mumkin, ammo bu normal holat va nosozlikni bildirmaydi.
• Agar siz KC-110 ni faqat batareyalarda ishlatayotgan bo'lsangiz, batareyalar kamaygan sari POWER (QUVVAT) indikatori xiralashadi.
  Batareyalar yanada kamayganda, POWER (QUVVAT) indikatori miltillaydi. Batareyalarni imkon qadar tezroq almashtiring.
• Agar batareyalar juda kam bo'lsa, ovoz buzilish ehtimoli ko'proq bo'ladi va siz yuqori ovoz balandligida buzilishni eshitishingiz mumkin. Bu nosozlik emas. Batareyalarni almashtiring yoki kiritilgan AC adapteridan foydalaning.
• Doimiy foydalanishda kutilayotgan batareya muddati:
  • Ishqoriy batareyalar taxminan 7 soat
  • Nikel-metal gidrid batareyalari taxminan 8 soat
• Mikrofonlarning dinamiklarga nisbatan joylashuviga qarab, shovqin paydo bo'lishi mumkin. Buni quyidagi yo'llar bilan bartaraf etish mumkin:

1. Mikrofon(lar)ning yo'nalishini o'zgartirish.
2. Mikrofon(lar)ni dinamiklardan uzoqroq masofaga ko'chirish.
3. Ovoz balandligini pasaytirish.

Ovoz balandligi va ohangini sozlash

1. Har bir kanalning daraja tugmachasini 5 ga (markazga) o'rnating.
   Siz ishlatmayotgan har qanday kanalning tugmachalarini pasaytiring.

2. Agar siz mikrofondan foydalanayotgan bo'lsangiz, CH 1 daraja tugmachasini MIC diapazoniga burang.

3. Ulanish qurilmasida ovoz chiqarayotganda, umumiy ovoz balandligini sozlash uchun [VOLUME] (OVZ) tugmachasini burang.

4. Ulanish qurilmalarining ovoz balandligini muvozanatlash uchun har bir kanalning daraja tugmachalaridan foydalaning.

5. Umumiy ovoz balandligini sozlash uchun [VOLUME] (OVZ) tugmachasidan va ohangni sozlash uchun [LOW] (past diapazon) tugmachasi va [HIGH] (yuqori diapazon) tugmachasidan foydalaning.


Effektni qo'llash

1. Effektni tanlash va uning chuqurligini sozlash uchun [EFFECT] (EFFEKT) tugmachasidan foydalaning.

   Tugmachaning chap yarmi reverbni va o'ng yarmi xorni hosil qiladi. Tugmachani o'ng tomonga burish keng xor effektini hosil qiladi.
   Har bir diapazonda tugmachani o'ng tomonga burish effektni oshiradi.
   * Effekt AUX IN uyasidan kiritilayotgan ovozga qo'llanilmaydi.

Narsalarning nomlari va ular nima qilishi

Boshqaruv paneli

KANALNI BOSHQARISH (CHANNEL CONTROL)
Daraja tugmalari 1–3 (Level Knobs 1–3)
Bu tugmalar kanallarga ulangan qurilmalarning ovoz balandligini sozlaydi.
Tugmani o'ngga burish ovoz balandligini oshiradi.
Mikrofonni CH 1 ga ulash mumkin.
Agar siz mikrofonni ulasangiz, tugmani MIC sifatida ko'rsatilgan diapazonga burang.
* Agar siz kanaldan foydalanmasangiz, uning daraja tugmasini 0 ga qo'ying.

ASOSIY BOSHQARUV (MASTER CONTROL)
[EFFECT] Tugmasi
Ushbu tugmaning holati uchta effekt o'rtasida almashish va effekt chuqurligini sozlash imkonini beradi.

REVERB:
Ushbu effekt konsert zalining aks sadosini yaratadi.
Bu keng his qilish bilan stereo reverbdir.
Tugmaning holati reverbning ovoz balandligini sozlaydi. Bu, shuningdek, CH 1 ga ulangan mikrofon uchun ham idealdir.

CHORUS:
Ushbu effekt tovushga chuqurlik va kenglik qo'shadi.
Tugmaning holati effektning chuqurligini sozlaydi. Bu, ayniqsa, torlar kabi tovushlar uchun mos keladi.

WIDE:
Bu uchta chastota diapazonini mustaqil ravishda qayta ishlaydigan, keng, qamrab oluvchi effekt yaratadigan stereo xordir.
Past diapazon markazda qat'iy lokalizatsiya qilinadi va o'rta diapazondan yuqori diapazonga o'tganingizda tovush yanada kengroq bo'ladi.
* Effekt AUX IN jekidan kirayotgan tovushga qo'llanilmaydi.

Ekvayzer (Equalizer)
Bu karnay chiqishi va naushnik chiqishining ohangini sozlaydi.
Odatda, siz bu tugmalarni 0 ga qo'yishingiz kerak.
* Bu tugmalar LINE OUT jekidan chiqishga ta'sir qilmaydi.

[LOW] Tugmasi
Bu past chastotali diapazonning tonal xususiyatini sozlaydi.

[HIGH] Tugmasi
Bu yuqori chastotali diapazonning tonal xususiyatini sozlaydi.

OVOZ BALANDLIGI (VOLUME)
[VOLUME] Tugmasi
Bu KC-110 karnaylari tomonidan chiqariladigan umumiy ovoz balandligini sozlaydi.
Agar naushniklar ulangan bo'lsa, bu naushnik ovoz balandligini sozlaydi.
* [VOLUME] tugmasi LINE OUT dan chiqishga ta'sir qilmaydi.

TELEFONLAR (PHONES)
TELEFONLAR Jeki (PHONES Jack)
Siz ushbu jekka stereo naushniklarni ulashingiz mumkin.
* Agar naushniklar ulangan bo'lsa, karnaylardan tovush chiqmaydi.
* Naushniklarni ulashdan oldin [VOLUME] tugmasini 0 ga o'rnatishingiz kerak.

QUVVAT (POWER)
[POWER] Tugmasi
Bu KC-110 quvvatini yoqadi/o'chiradi.

QUVVAT Indikatori (POWER Indicator)
Quvvat yoqilganda bu yonadi.

* Batareyalar zaryadsizlanganda QUVVAT indikatori xira bo'ladi. Agar batareyalar yanada zaryadsizlansa, QUVVAT indikatori miltillaydi.
Iltimos, ishlatilgan batareyalarni yangi batareyalar bilan almashtiring.

Jek paneli

CH 1 Kirish Jeklari (CH 1 Input Jacks)
Bu yerga siz klaviatura yoki boshqa elektron musiqa asbobi, CD pleer yoki mikrofon (faqat CH 1) kabi uchtagacha qurilmani ulashingiz mumkin.

CH 1 MUVOZANATLI (XLR) Kirish Ulagichi (CH 1 BALANCED (XLR) Input Connector)
CH 1 Kirish Jeklari (CH 1 Input Jacks)
Bular mikrofonni qulay ulash uchun ham 1/4 dyuymli telefon jeki, ham XLR ulagichini ta'minlaydi.
Ushbu kirish mikrofon kirish darajasi (-50 dBu) dan klaviaturaga xos bo'lgan chiziqli kirish darajasigacha (-20 dBu) bo'lgan diapazonni qo'llab-quvvatlaydi.
Ushbu asbob muvozanatli (XLR) turdagi jeklar bilan jihozlangan. Ushbu jeklar uchun simlar diagrammasi quyida ko'rsatilgan. Ulanishlarni amalga oshirishdan oldin, ulashni rejalashtirgan boshqa uskunaning simlar diagrammasini tekshiring

* Ushbu jek fantom quvvatini ta'minlamaydi.

CH 2, 3 Kirish Jeklari (CH 2, 3 Input Jacks)
Bu yerga siz klaviatura yoki boshqa elektron musiqa asbobini ulashingiz mumkin yoki CD pleer kabi audio qurilmalarni ulashingiz mumkin (-20 dBu).
Agar qurilmangiz monaural chiqishdan foydalansa, uni L/MONO ga ulang.

AUX IN Jeklari (AUX IN Jacks)
Bu yerga siz CD yoki portativ audio pleer kabi qurilmani ulashingiz mumkin (-10 dBu).
Ikki turdagi jeklar taqdim etiladi (RCA fono jeklari va stereo mini jek) va signallar ichki aralashtiriladi.
Siz ikki turdagi jeklardan bir vaqtning o'zida foydalanishingiz mumkin, ammo bu ulardan alohida foydalanilgandan ko'ra ovoz balandligining pastroq bo'lishiga olib kelishi mumkin.
* Effekt AUX IN jekidan kirayotgan tovushga qo'llanilmaydi.

AUX IN [LEVEL] Tugmasi
Bu AUX IN jekidan kirish darajasini sozlaydi.

LINE OUT Jeklari (LINE OUT Jacks)
Siz bu jeklarni mikseringizga yoki yozuv qurilmangizga ulashingiz mumkin.
Agar siz mono rejimida chiqarayotgan bo'lsangiz, L/MONO jekidan foydalaning.
Ekvayzer tugmalari va [VOLUME] tugmasi LINE OUT ga ta'sir qilmaydi.

FOOT SW Jeki (FOOT SW Jack)
Agar siz bu yerga oyoq tugmachasini ulasangiz, siz ichki effektni oyog'ingiz bilan yoqishingiz/o'chirishingiz mumkin. Sizga alohida sotiladigan lahzali turdagi oyoq tugmachasi (BOSS FS-5U; alohida sotiladi) va ulanish kabeli kerak bo'ladi.
Qutblilik tugmachasini jek tomonga o'rnating.

DC IN Jeki (DC IN Jack)
Bu yerga kiritilgan AC adapterini ulang.
Siz faqat KC-110 bilan ta'minlangan AC adapteridan foydalanishingiz kerak.

Xavfsizlik Uyasi (Security Slot) ( )
http://www.kensington.com/

* Agar rezistorli ulanish kabellari ishlatilsa, kirishlarga (CH 1–CH 3, AUX IN) ulangan uskunaning ovoz balandligi past bo'lishi mumkin. Agar shunday bo'lsa, rezistorlarni o'z ichiga olmaydigan ulanish kabellaridan foydalaning.

Qurilmadan foydalanishning turli usullari

Klaviyaturachi/xonanda

Siz klaviaturangizni stereo rejimda ulashingiz va ijro etayotganda kuylashingiz/hikoya qilishingiz mumkin.

Turli xil asboblar bilan

Klaviatura yoki elektron barabanlar (to'rttagacha) kabi bir nechta asboblarni KC-110 ga ulash va aralashtirish mumkin.

Qurilmadan foydalanishning qulay usullari

Alohida mavjud bo'lgan karnay stendidan foydalanish

KC-110 dan ST-A95 karnay stendi (alohida sotiladi) bilan foydalanish orqali uni monitoring yoki oddiy PA tizimi sifatida foydalanish uchun ideal balandlikda joylashtirish mumkin.

Stendni biriktirish

* KC-110 ni karnay stendiga biriktirishda yoki KC-110 biriktirilgan karnay stendining balandligini sozlashda kamida bir kishining yordamini olishingiz kerak.
* O'rnatish vaqtida barmoqlaringizni qisib qo'ymaslikka ehtiyot bo'ling.

1. Tripod tugmachasini bo'shating va tripodni oching.
   Tripodni etarli darajada ochganingizdan so'ng, tripod tugmachasini torting.
   * Quyidagi rasmda ko'rsatilganidek, tripodni oyoqlari 98 sm masofada bo'lishi uchun oching. Agar tripod etarlicha keng ochilmasa, u beqaror bo'ladi.

2. Balandlikni sozlash tugmachasini bo'shating va yuqori trubani uzaytiring.
3. To'xtatuvchini yuqori trubaga kiritib, stend uchun maksimal 145 sm balandlikkacha kerakli balandlikni oling.

   * Tizimdan foydalanganda to'xtatuvchi kiritilishi kerak.
4. Balandlikni sozlash tugmachasini torting.
5. KC-110 ni yuqori trubaga joylashtiring.

• KC-110 faqat Roland tomonidan ishlab chiqarilgan karnay stendi (ST-A95) bilan birgalikda ishlatish uchun mo'ljallangan. Uni boshqa stend bilan ishlatmang.
• Quyidagi rasmda ko'rsatilganidek, karnay stendini 140 sm dan oshmaydigan balandlikka sozlang va tripodni 98 sm yoki undan ko'proq masofaga oching.

• Karnay stendini 140 sm dan yuqori balandlikka yoki tripodni 98 sm dan kamroq masofaga sozlash tizimning ag'darilishiga olib kelishi mumkin, natijada zarar yoki shaxsiy jarohatlanish bo'lishi mumkin.
• Agar siz KC-110 dan karnay stendi bilan foydalansangiz, uni beqaror yoki egilgan joyga qo'ymang.
  Siz tizimni barqaror, gorizontal joyga qo'yishingiz kerak.
• KC-110 ga ulangan kabellar etarli darajada bo'sh bo'lishi kerak, shunda kimdir ularga qoqilib ketsa, baxtsiz hodisa yuzaga kelmaydi.
• Tushayotgan narsalar tufayli baxtsiz hodisalarning oldini olish uchun karnay stendiga o'rnatilgan KC-110 ustiga hech narsa qo'ymang.

Qurilma qo'l stendidan foydalanish

KC-110 dan polda kabi past holatda foydalanilganda, qo'l stendini uzaytirish karnaylardan chiqadigan tovushni eshitishni osonlashtiradi.

ESLATMA

• Agar siz qo'l stendidan foydalansangiz, KC-110 ni gorizontal yuzaga qo'yishingiz kerak.
• Agar siz undan foydalanmasangiz, qo'l stendini buklang.


ESLATMA

• KC-110 ni qo'l stendidan ushlab ko'tarmang yoki tashimang.
• Qo'l stendidan foydalanganda KC-110 ustiga narsalar qo'ymang yoki KC-110 ustida o'tirmang yoki turmang.
• Qo'l stendini buklayotganda barmoqlaringizni qisib qo'ymaslikka ehtiyot bo'ling.

Muammolarni bartaraf etish

Agar tizim siz kutganingizdek ishlamasa, avval quyidagi nuqtalarni tekshiring.

Belgi	Sabab
Quvvat yoqilmaydi	AC adapteri va AC shnuri to'g'ri ulanganmi?
	AC shnuri AC rozetkaga to'g'ri ulanganmi?
	Batareyalar to'g'ri o'rnatilganmi? Batareyalar zaryadsizlangan bo'lishi mumkinmi?
Tovush yo'q	Tashqi uskunalar to'g'ri ulanganmi?
	Agar naushniklar ulangan bo'lsa, karnaylardan tovush chiqmaydi.
	Har bir kanalning daraja tugmasi va [VOLUME] tugmasi to'g'ri sozlanganmi?
	AUX IN [LEVEL] tugmasi to'g'ri sozlanganmi?
	Batareyalar zaryadsizlangan bo'lishi mumkinmi? Batareyalar zaryadsizlanganda QUVVAT indikatori xira bo'ladi. Agar batareyalar yanada zaryadsizlansa, QUVVAT indikatori miltillaydi. Iltimos, yangi batareyalarni o'rnating.
Tovush buzilgan shovqin eshitiladi	Har bir kanalning daraja tugmasi yoki [VOLUME] tugmasi haddan tashqari ko'tarilgan bo'lishi mumkinmi?
	Ishlatilmaydigan kanallarning tugmalari nolga o'rnatilganmi?
	Tashqi mikserga ulangan qurilmadan kirish darajasi mosmi?
Ovoz balandligi yetarli emas	Har bir kanalning daraja tugmasi va [VOLUME] tugmasi to'g'ri sozlanganmi?
	Tashqi mikserga ulangan qurilmadan kirish darajasi mosmi?
	AUX IN jekiga bir nechta qurilma ulangan bo'lishi mumkinmi?
	Batareyalar zaryadsizlangan bo'lishi mumkinmi? Batareyalar zaryadsizlanganda QUVVAT indikatori xira bo'ladi. Agar batareyalar yanada zaryadsizlansa, QUVVAT indikatori miltillaydi. Iltimos, yangi batareyalarni o'rnating.
Effekt qo'llanilmagan	[EFFECT] tugmasi to'g'ri sozlanganmi?
	Effektni o'chirish uchun oyoq tugmachasidan foydalangan bo'lishingiz mumkinmi?
	Effektlarni AUX IN ga qo'llab bo'lmaydi.

Blok sxema

Asosiy xususiyatlar

KC-110: AKKUMULYATORDA ISHLOVCHI STEREO KLAVIATURA KUCHAYTIRGICHI

Nominal quvvat chiqishi	30 W (15 W + 15 W) (AC adapteridan foydalanganda) 20 W (10 W + 10 W) (ishqoriy batareyalardan foydalanganda)
Nominal kirish darajasi (1 kHz)	Kirish	CH 1 (MIC/LINE)	-50–-20 dBu
		CH 2, 3 (LINE)	-20 dBu
	AUX IN		-10 dBu
Nominal chiqish darajasi	LINE OUT		-10 dBu
Dinamiklar	16 sm (6.5 dyuym) × 2
	Tvitter × 2
Boshqaruv elementlari	CH 1 (MIC/LINE) Daraja tugmasi
	CH 2 (LINE) Daraja tugmasi
	CH 3 (LINE) Daraja tugmasi
	EFFECT (EFFEKT) tugmasi
	EKVALAYZER: LOW (PAST) tugmasi, HIGH (BALAND) tugmasi
	VOLUME (TOVUSH) tugmasi
	AUX IN LEVEL (AUX KIRISH DARAJASI) tugmasi
	POWER (QUVVAT) tugmasi
Indikator	POWER (QUVVAT)
Ulagichlar	CH 1 Kirish ulagichi (XLR turi) CH 1 Kirish uyasi (1/4" telefon turi)
	CH 2 Kirish (L/MONO, R) uyalari (1/4" telefon turi)
	CH 3 Kirish (L/MONO, R) uyalari (1/4" telefon turi)
	AUX IN uyalari (RCA fono turi, Stereo miniatyura telefon turi)
	LINE OUT (L/MONO, R) uyalari (1/4" telefon turi)
	PHONES (TELEFONLAR) uyasi (Stereo 1/4" telefon turi)
	FOOT SW (OYOQ BILAN BOSILADIGAN ALMASTIRGICH) uyasi (TRS telefon turi)
	DC IN uyasi
Quvvat manbai	DC 13 V: AC adapteri yoki quruq batareya (LR6 (AA) turi) x 8
Tok kuchi	550 mA
Doimiy foydalanishda kutilayotgan batareya muddati: (Bu ko'rsatkichlar foydalanishning haqiqiy sharoitlariga qarab farq qiladi.)	Ishqoriy batareyalar taxminan 7 soat
	Nikel-metal gidrid batareyalari taxminan 8 soat
O'lchamlari	420 (W) x 244 (D) x 320 (H) mm 16-9/16 (W) x 9-5/8 (D) x 12-5/8 (H) dyuym
Og'irligi	7.3 kg 16 lbs 2 oz (Batareyasiz)
Aksessuar	Foydalanuvchi qo'llanmasi, AC adapteri, AC shnuri
Variantlar	Dinamik stendi: ST-A95 Oyoq almashtirgichi: BOSS FS-5U (EFFECT)

* 0 dBu = 0.775 Vrms

* Mahsulotni takomillashtirish maqsadida, ushbu qurilmaning texnik xususiyatlari va/yoki tashqi ko'rinishi oldindan ogohlantirilmasdan o'zgartirilishi mumkin.

Mualliflik huquqi © 2009 ROLAND CORPORATION
Barcha huquqlar himoyalangan. Ushbu nashrning hech bir qismi ROLAND CORPORATIONning yozma ruxsatisiz hech qanday shaklda ko'paytirilishi mumkin emas.

Manbalar

• Kompyuter mahsulotlari va aksessuarlari: Qulflar va doklar | Kensington

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Roland KC-110 - Stereo Keyboard Amplifier uchun qo'llanma ni yuklab olish

Mavjud tillar
