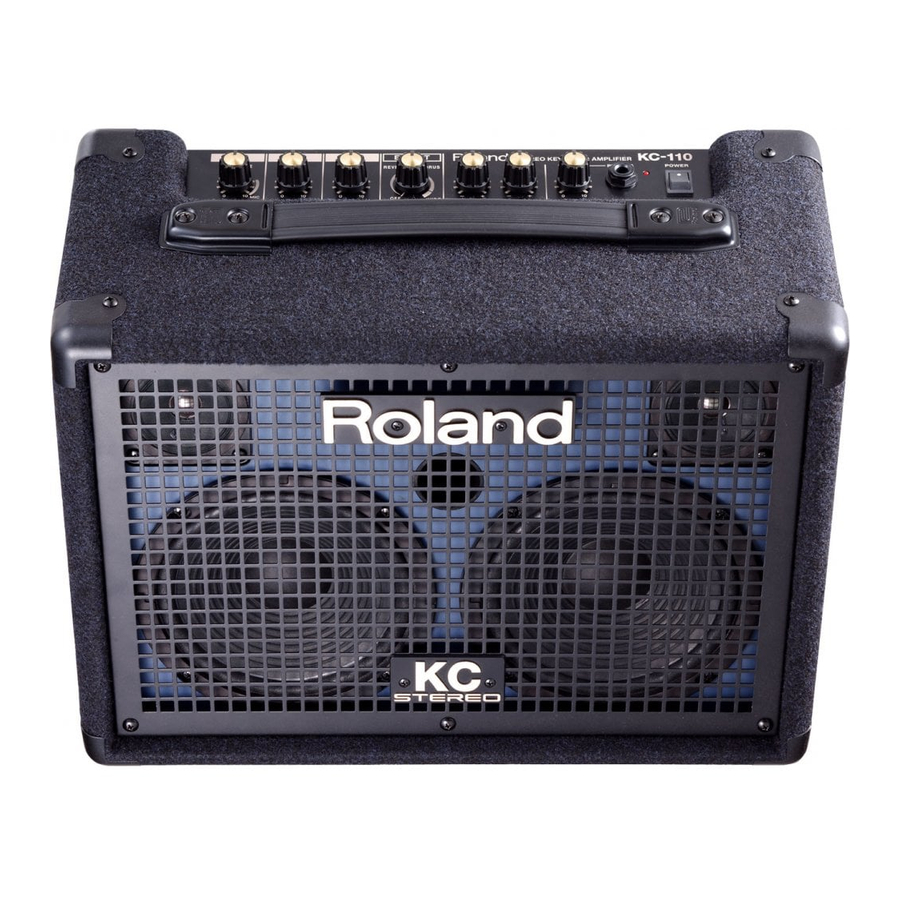

Roland KC-110 - Стереолық пернелі аспаптар күшейткішінің нұсқаулығы

Ерекшеліктері

Ықшам, жоғары тиімділікті 30 Вт стереолық пернелі аспаптар күшейткіші бір құрылғыда стереолық ойнатуды қамтамасыз етеді

• Үйде пайдалануға арналған оңтайлы ықшам өлшем.
• Кіріктірілген жоғары тиімділікті стереолық 30 Вт қуат күшейткіші (15 Вт + 15 Вт) (айнымалы ток адаптерін пайдаланған кезде).
• Екі 6,5 дюймдік (16 см) динамик және екі твиттерді пайдалана отырып, кең ауқымды стереолық дыбысты қамтамасыз етеді.

Қос қуат дизайны сегіз AA батареясын немесе айнымалы ток адаптерін пайдалану арқылы жұмыс істеуге мүмкіндік береді

• Қос қуат дизайны құрылғыны кез келген жерде пайдалануға мүмкіндік береді. Батареямен жұмыс істейтін музыкалық аспаппен бірге пайдаланған кезде, сіз далада өнер көрсете аласыз.
• Зарядталатын (никель-металл гидриді) батареялар қолдау көрсетеді. Сілтілік батареяларды пайдаланған кезде жұмыс істеу уақыты шамамен 7 сағатты, ал никель-металл гидриді батареяларын пайдаланған кезде шамамен 8 сағатты құрайды.

Кіріс/шығыс ұяларының толық жиынтығы стереолық құрылғыларды, микрофондарды, портативті аудио ойнатқыштарды және т.б. қолдайды

• Бір микрофон/аспап кірісінен және екі стереолық кірістен басқа, сіздің CD/портативті аудио ойнатқышыңызды қосуға арналған AUX IN ұялары, сондай-ақ LINE OUT ұялары бар.
  Бұл пернелі аспапта ойнаушы/әнші үшін немесе шағын араластыру мониторы немесе PA жүйесі ретінде пайдалануға арналған тамаша күшейткіш.
• Түнгі жаттығулар немесе дыбыс тексерулері үшін ыңғайлы құлаққап ұясы қарастырылған.

Динамик тірегімен немесе KC-110-ның өз қолының тірегімен әртүрлі жағдайларда пайдаланыңыз

• Сіз KC-110-ды бөлек сатылатын динамик тірегімен (ST-A95) қарапайым PA немесе монитор ретінде пайдалана аласыз.
• KC-110-ға "қол тірегі" кіріктірілген, бұл оны еденге мониторинг үшін ыңғайлы бұрышпен орналастыруға мүмкіндік береді.

Жоғары сапалы стереолық сандық эффектілер

• Стереолық реверберация және стереолық хор кіріктірілген. Хор эффектісі ауада хорланған сигналдарды біріктіреді, сонымен қатар стереолық сипаттамалардың арқасында кеңістікті қамтитын әсерді қамтамасыз ететін "WIDE" ("КЕҢ") режимін қамтамасыз етеді.
• Аяқ қосқышын (бөлек сатылады) қосуға болады, бұл эффектіні аяғыңызбен қосуға/өшіруге мүмкіндік береді.

Бұл құрылғыны пайдаланбас бұрын, "ҚҰРЫЛҒЫНЫ ҚАУІПСІЗ ПАЙДАЛАНУ" және "МАҢЫЗДЫ ЕСКЕРТПЕЛЕР" деп аталатын бөлімдерді мұқият оқып шығыңыз. Бұл бөлімдер құрылғының дұрыс жұмыс істеуіне қатысты маңызды ақпаратты береді. Сонымен қатар, жаңа құрылғыңызбен қамтамасыз етілген әрбір мүмкіндікті жақсы түсінгеніңізге сенімді болу үшін, Пайдаланушы нұсқаулығын толығымен оқып шығу керек. Нұсқаулықты сақтап, ыңғайлы анықтама ретінде қолда ұстау керек.

Қуатты қосу

KC-110 айнымалы ток адаптері немесе батареялар арқылы жұмыс істей алады. Жағдайыңызға сәйкес келетін қуат түрін пайдаланыңыз.

Айнымалы ток адаптерін қосу

* Тек KC-110-мен бірге жеткізілетін айнымалы ток адаптерін пайдаланыңыз.

1. [POWER] (ҚУАТ) қосқышының өшірулі екеніне көз жеткізіңіз.
2. Кірістірілген қуат сымын кірістірілген айнымалы ток адаптеріне қосыңыз.
3. Айнымалы ток адаптерін DC IN ұясына қосыңыз.
4. Қуат сымын айнымалы ток розеткасына қосыңыз. Электрлік жерге қосуды да қосыңыз.

Батареяларды орнату

1. Бұл екі жерден бұрандаларды алыңыз.
2. Батарея бөлімінің қақпағын алыңыз.
3. Батареяларды дұрыс полярлықты сақтай отырып салыңыз.

Батарея қорабын алу

Батарея қорабын алмай-ақ батареяларды ауыстыруға болатын болса да, батареяларды ауыстыру батарея қорабын алсаңыз оңайырақ болады.

1. Бұл екі жерден бұрандаларды алыңыз.
2. Батарея қорабын алыңыз.

* Сізге айнымалы ток адаптерімен қуат беріп тұрсаңыз да, батареяларды құрылғыға орнатылған күйінде ұстауды ұсынамыз. Осылайша, айнымалы ток адаптерінің сымы құрылғыдан кездейсоқ ажыратылған жағдайда да өнер көрсетуді жалғастыра аласыз.
* Ақаулық пен динамиктің зақымдануын болдырмау үшін, KC-110-ның қуатын батареяларды салмас немесе ауыстырмас бұрын және оны басқа құрылғыларға қоспастан бұрын өшіріңіз.
* Ешқандай металл заттың батарея қорабының контактілеріне тиіп кетпеуін қадағалаңыз. Бұл батареяларды қысқа тұйықтатып, қораптың қызып кетуіне немесе күйіп қалуына әкелуі мүмкін.

Батареялар туралы

Пайдалануға болатын батареялар
KC-110 сегіз AA сілтілік немесе никель-металл гидриді батареяларын пайдаланады.
* Никель-металл гидриді батареяларын KC-110-ның өзі арқылы қайта зарядтау мүмкін емес. Сізге коммерциялық қол жетімді батарея өндірушісін пайдалану қажет болады.
* Никель-металл гидриді батареяларын пайдаланған кезде, батареяның қызмет ету мерзімі әр жолы қайта зарядталған сайын қысқаратынын ескеріңіз.

Батареяларға қатысты ескерту

• Батареяларды дұрыс полярлықты (+/- бағытын) сақтай отырып, көрсетілгендей салыңыз.
• Жаңа және пайдаланылған батареяларды немесе әртүрлі типтегі батареяларды араластырмаңыз.
• Батареялармен бірге берілетін ескертулер мен өңдеу нұсқауларын мұқият оқып шығыңыз және сақтаңыз.
  Никель-металл гидриді батареяларын пайдаланған кезде, батарея өндірушісі көрсеткен зарядтағышты пайдалануыңыз керек.
• Егер құрылғыны бірнеше ай бойы пайдаланбасаңыз, батареяларды алыңыз.
• Егер батареядан қандай да бір электролит ағып кетсе, батарея қорабында болуы мүмкін электролитті мұқият сүртіп тастау үшін құрғақ шүберекті пайдаланыңыз, содан кейін жаңа батареяларды орнатыңыз. Теріңізге тиген батарея электролиті бөртпеге әкелуі мүмкін. Батарея электролиті көзіңізге қауіпті; егер қандай да бір электролит көзіңізге түссе, оларды дереу сумен шайыңыз.
• Батареяларды қалам, алқа немесе шаш қыстырғыш сияқты металл заттармен бірге алып жүрмеңіз немесе сақтамаңыз.

Дыбыс шығару

Қосылымдар аяқталғаннан кейін, әртүрлі құрылғыларыңыздың қуатын көрсетілген ретпен қосыңыз. Құрылғыларды дұрыс емес ретпен қосу арқылы сіз динамиктер мен басқа құрылғылардың ақаулығын және/немесе зақымдануын тудыру қаупін тудырасыз.

1. Барлық жабдықтың қуаты өшірулі екеніне көз жеткізіңіз.
2. Сыртқы жабдығыңызды қосыңыз.
3. KC-110-ның әрбір деңгей тұтқасын және [VOLUME] (ДЫБЫС ДЕҢГЕЙІ) тұтқасын 0-ге орнатыңыз.

4. CH 1–3 немесе AUX IN ұяларына қосылған кез келген сыртқы жабдықтың қуатын қосыңыз.
5. KC-110-ның қуатын қосыңыз.

6. LINE OUT ұясына қосылған жабдықты қуаттаңыз.
   Қуатты өшіру үшін осы қадамдарды кері ретпен орындаңыз.

ЕСКЕРТПЕ

• Динамиктердің немесе басқа құрылғылардың ақаулығын және/немесе зақымдануын болдырмау үшін, кез келген қосылымдарды жасамас бұрын әрқашан дыбыс деңгейін төмендетіп, барлық құрылғылардың қуатын өшіріңіз.
• Бұл құрылғы қорғаныс тізбегімен жабдықталған. Қуатты қосқаннан кейін құрылғы қалыпты жұмыс істеуі үшін қысқа уақыт аралығы (бірнеше секунд) қажет.
• Қуатты қоспас бұрын әрқашан дыбыс деңгейінің төмендетілгеніне көз жеткізіңіз. Дыбыс деңгейі толығымен төмендетілген болса да, қуат қосылған кезде сіз әлі де дыбыс ести аласыз, бірақ бұл қалыпты жағдай және ақаулықты білдірмейді.
• Егер сіз KC-110-ды тек батареялармен жұмыс істетіп жатсаңыз, батареялардың заряды азайған сайын POWER (ҚУАТ) индикаторы күңгірттенеді.
  Батареялардың заряды одан да төмендеген кезде, POWER (ҚУАТ) индикаторы жыпылықтайды. Батареяларды мүмкіндігінше тезірек ауыстырыңыз.
• Егер батареялардың заряды өте төмен болса, дыбыс бұрмалануы мүмкін және сіз жоғары дыбыс деңгейінде бұрмалануды естуіңіз мүмкін. Бұл ақаулық емес. Батареяларды ауыстырыңыз немесе кірістірілген айнымалы ток адаптерін пайдаланыңыз.
• Үздіксіз пайдалану кезінде батареяның күтілетін қызмет ету мерзімі:
  • Сілтілік батареялар шамамен 7 сағат
  • Никель-металл гидриді батареялары шамамен 8 сағат
• Динамиктерге қатысты микрофондардың орналасуына байланысты ысқырық пайда болуы мүмкін. Мұны келесі жолдармен түзетуге болады:

1. Микрофонның(дардың) бағытын өзгерту.
2. Микрофонды(дарды) динамиктерден үлкен қашықтықта қайта орналастыру.
3. Дыбыс деңгейін төмендету.

Дыбыс деңгейі мен тонын реттеу

1. Әрбір арнаның деңгей тұтқасын 5-ке (орталық) орнатыңыз.
   Пайдаланбайтын кез келген арнаның тұтқаларын төмендетіңіз.

2. Егер сіз микрофонды пайдаланып жатсаңыз, CH 1 деңгей тұтқасын MIC диапазонына бұраңыз.

3. Қосылған құрылғыда дыбыс шығарып жатқанда, жалпы дыбыс деңгейін реттеу үшін [VOLUME] (ДЫБЫС ДЕҢГЕЙІ) тұтқасын бұраңыз.

4. Қосылған құрылғылардың дыбыс деңгейінің теңгерімін реттеу үшін әрбір арнаның деңгей тұтқаларын пайдаланыңыз.

5. Жалпы дыбыс деңгейін реттеу үшін [VOLUME] (ДЫБЫС ДЕҢГЕЙІ) тұтқасын, ал тонды реттеу үшін [LOW] (төменгі диапазон) тұтқасын және [HIGH] (жоғарғы диапазон) тұтқасын пайдаланыңыз.


Эффектіні қолдану

1. Эффектіні таңдау және оның тереңдігін реттеу үшін [EFFECT] (ЭФФЕКТ) тұтқасын пайдаланыңыз.

   Тұтқаның диапазонының сол жақ жартысы реверберацияны, ал оң жақ жартысы хорды шығарады. Тұтқаны оң жаққа дейін бұру кең хор эффектісін шығарады.
   Әрбір диапазонның ішінде тұтқаны оң жаққа қарай бұру эффектіні арттырады.
   * Эффект AUX IN ұясынан енгізіліп жатқан дыбысқа қолданылмайды.

Заттардың атаулары және олардың функциялары

Басқару панелі

АРНАЛАРДЫ БАСҚАРУ
Деңгей тұтқалары 1–3
Бұл тұтқалар арналарға қосылған құрылғылардың дыбыс деңгейін реттейді.
Тұтқаны оңға бұру дыбыс деңгейін арттырады.
CH 1-ге микрофон қосуға болады.
Егер сіз микрофонды қоссаңыз, тұтқаны MIC ретінде көрсетілген ауқымға бұраңыз.
* Егер сіз арнаны пайдаланбасаңыз, оның деңгей тұтқасын 0-ге қойыңыз.

НЕГІЗГІ БАСҚАРУ
[EFFECT] Тұтқасы
Бұл тұтқаның орны үш эффектінің арасында ауысуға және эффектінің тереңдігін реттеуге мүмкіндік береді.

REVERB:
Бұл эффект концерт залының реверберациясын шығарады.
Бұл кең сезіммен стерео реверб.
Тұтқаның орны ревербтің дыбыс деңгейін реттейді. Бұл CH 1-ге қосылған микрофон үшін де өте қолайлы.

CHORUS:
Бұл эффект дыбысқа тереңдік пен кеңдік қосады.
Тұтқаның орны эффектінің тереңдігін реттейді. Бұл әсіресе ішекті аспаптар сияқты дыбыстар үшін қолайлы.

WIDE:
Бұл үш жиілік диапазонын тәуелсіз өңдейтін, кең, қамтушы эффект жасайтын стерео хор.
Төменгі диапазон орталықта берік локализацияланған күйінде қалады, ал дыбыс ортадан жоғары диапазонға өткен сайын кеңірек болады.
* Эффект AUX IN ұясынан енгізілетін дыбысқа қолданылмайды.

Эквалайзер
Бұл динамиктің шығысы мен құлаққап шығысының тонын реттейді.
Әдетте, бұл тұтқаларды 0-ге қою керек.
* Бұл тұтқалар LINE OUT ұясынан шығысқа әсер етпейді.

[LOW] Тұтқасы
Бұл төменгі жиілік диапазонының тоналды сипатын реттейді.

[HIGH] Тұтқасы
Бұл жоғары жиілік диапазонының тоналды сипатын реттейді.

VOLUME (Дыбыс деңгейі)
[VOLUME] (Дыбыс деңгейі) Тұтқасы
Бұл KC-110 динамиктері шығаратын жалпы дыбыс деңгейін реттейді.
Егер құлаққаптар қосылған болса, бұл құлаққаптың дыбыс деңгейін реттейді.
* [VOLUME] (Дыбыс деңгейі) тұтқасы LINE OUT шығысына әсер етпейді.

PHONES (Құлаққаптар)
PHONES (Құлаққаптар) Ұясы
Сіз бұл ұяға стерео құлаққаптарды қосуға болады.
* Егер құлаққаптар қосылған болса, динамиктерден дыбыс шығарылмайды.
* Құлаққаптарды қоспас бұрын [VOLUME] (Дыбыс деңгейі) тұтқасын 0-ге қою керек.

POWER (Қуат)
[POWER] (Қуат) Ажыратқышы
Бұл KC-110 қуатын қосады/өшіреді.

POWER (Қуат) Индикаторы
Қуат қосылған кезде жанады.

* Батарея заряды таусылған кезде POWER (Қуат) индикаторы күңгірт болады. Батарея заряды одан да төмен болса, POWER (Қуат) индикаторы жыпылықтайды.
Ескі батареяларды жаңаларымен ауыстырыңыз.

Ұя панелі

CH 1 Кіріс ұялары
Мұнда сіз пернетақта немесе басқа электронды музыкалық аспап, CD ойнатқыш немесе микрофон (тек CH 1) сияқты үш құрылғыға дейін қосуға болады.

CH 1 BALANCED (XLR) Кіріс қосқышы
CH 1 Кіріс ұялары
Бұлар микрофонды ыңғайлы қосу үшін 1/4" телефон ұясын және XLR қосқышын қамтамасыз етеді.
Бұл кіріс микрофон кіріс деңгейінен (-50 dBu) пернетақтаға тән сызықтық кіріс деңгейіне (-20 dBu) дейінгі ауқымды қолдайды.
Бұл құрал теңдестірілген (XLR) типті ұялармен жабдықталған. Бұл ұялардың сымдық диаграммалары төменде көрсетілген. Қосылымдарды басқа жабдықтың сымдық диаграммаларын тексергеннен кейін жасаңыз

* Бұл ұя фантомдық қуатты бермейді.

CH 2, 3 Кіріс ұялары
Мұнда сіз пернетақтаны немесе басқа электронды музыкалық аспапты қосуға болады, немесе CD ойнатқыш сияқты аудио құрылғыларды қосуға болады (-20 dBu).
Егер сіздің құрылғыңыз моно шығысты пайдаланса, оны L/MONO-ға қосыңыз.

AUX IN Ұялары
Мұнда сіз CD немесе портативті аудио ойнатқыш сияқты құрылғыны қосуға болады (-10 dBu).
Екі типті ұялар қарастырылған (RCA фоно ұялары және стерео мини ұя), ал сигналдар ішкі жағынан араластырылады.
Сіз екі типті ұяларды бір уақытта пайдалануыңызға болады, бірақ бұл оларды бөлек пайдаланғаннан гөрі дыбыс деңгейінің төмендеуіне әкелуі мүмкін.
* Эффект AUX IN ұясынан енгізілетін дыбысқа қолданылмайды.

AUX IN [LEVEL] (Дыбыс деңгейі) Тұтқасы
Бұл AUX IN ұясынан кірістің деңгейін реттейді.

LINE OUT Ұялары
Сіз бұл ұяларды араластырғышқа немесе жазғышқа қосуға болады.
Егер сіз монода шығарсаңыз, L/MONO ұясын пайдаланыңыз.
Эквалайзер тұтқалары және [VOLUME] (Дыбыс деңгейі) тұтқасы LINE OUT-қа әсер етпейді.

FOOT SW (Аяқ қосқышы) Ұясы
Егер сіз мұнда аяқ қосқышын қоссаңыз, сіз ішкі эффектіні аяғыңызбен қосып/өшіре аласыз. Сізге бөлек сатылатын лездік типті аяқ қосқышы (BOSS FS-5U; бөлек сатылады) және қосылым кабелі қажет болады.
Полярлық ажыратқышты ұяға қарай орнатыңыз.

DC IN Ұясы
Мұнда кіретін AC адаптерін қосыңыз.
Сіз тек KC-110-мен бірге жеткізілетін AC адаптерін пайдалануыңыз керек.

Қауіпсіздік ұясы ( )
http://www.kensington.com/

* Резисторлары бар қосылым кабельдері пайдаланылған кезде, кірістерге қосылған жабдықтың (CH 1–CH 3, AUX IN) дыбыс деңгейі төмен болуы мүмкін. Егер бұл орын алса, резисторлары жоқ қосылым кабельдерін пайдаланыңыз.

Құрылғыны пайдаланудың әртүрлі тәсілдері

Пернетақташы/әнші

Сіз пернетақтаңызды стереода қосып, өнер көрсетіп жатқанда ән айтып/баяндай аласыз.

Әртүрлі аспаптармен

Пернетақта немесе электронды барабандар (төртке дейін) сияқты бірнеше аспаптарды KC-110-ға қосып, араластыруға болады.

Құрылғыны пайдаланудың ыңғайлы тәсілдері

Бөлек қол жетімді динамик тіреуішін пайдалану

KC-110-ды ST-A95 динамик тіреуішімен (бөлек сатылады) пайдалану арқылы оны бақылау немесе қарапайым PA жүйесі ретінде пайдалану үшін оңтайлы биіктікте орналастыруға болады.

Тіреуішті бекіту

* KC-110-ды динамик тіреуішіне бекіту кезінде немесе KC-110 бекітілген динамик тіреуішінің биіктігін реттеу кезінде кемінде бір адамның көмегін алу керек.
* Орнатқан кезде саусақтарыңызды қысып алмауға тырысыңыз.

1. Штатив тұтқасын босатыңыз және штативті ашыңыз.
   Штативті жеткілікті түрде ашқаннан кейін штатив тұтқасын қатайтыңыз.
   * Төмендегі суретте көрсетілгендей, штативті аяқтары 98 см қашықтықта болатындай етіп ашыңыз. Штатив жеткілікті түрде ашылмаса, тұрақсыз болады.

2. Биіктікті реттеу тұтқасын босатыңыз және жоғарғы құбырды ұзартыңыз.
3. Тіреуішті жоғарғы түтікке салып, тіреуіш үшін ең жоғары биіктігі 145 см-ге дейін қажетті биіктікке жеткізіңіз.

   * Жүйені пайдаланған кезде тіреуішті салу керек.
4. Биіктікті реттеу тұтқасын қатайтыңыз.
5. KC-110-ды жоғарғы түтікке салыңыз.

• KC-110 тек Roland шығарған динамик тіреуішімен (ST-A95) бірге пайдалануға арналған. Оны басқа тіреуішпен пайдаланбаңыз.
• Төмендегі суретте көрсетілгендей, динамик тіреуішін 140 см-ден аспайтын биіктікке реттеңіз және штативті 98 см немесе одан да көп қашықтыққа ашыңыз.

• Динамик тіреуішін 140 см-ден үлкен биіктікке немесе штативті 98 см-ден аз қашықтыққа реттеу жүйенің құлап кетуіне әкелуі мүмкін, бұл зақымдануға немесе жарақатқа әкеледі.
• Егер сіз KC-110-ды динамик тіреуішімен пайдалансаңыз, оны тұрақсыз немесе еңіс жерге қоймаңыз.
  Сіз жүйені тұрақты, көлденең жерге қоюыңыз керек.
• KC-110-ға қосылған кабельдер жеткілікті бос болуы керек, сондықтан біреу оларды шалып кетсе, олар апатқа әкелмейді.
• Құлаған заттардан болатын апаттарды болдырмау үшін динамик тіреуішіне орнатылған KC-110-ның үстіне ештеңе қоймаңыз.

Құрылғының қол тіреуішін пайдалану

KC-110-ды еден сияқты төменгі позицияда пайдаланған кезде, қол тіреуішін ұзарту динамиктерден шыққан дыбысты естуді жеңілдетеді.

ЕСКЕРТПЕ

• Егер сіз қол тіреуішін пайдалансаңыз, сіз KC-110-ды көлденең бетке қоюыңыз керек.
• Егер сіз оны пайдаланбасаңыз, қол тіреуішін бүктеңіз.


ЕСКЕРТПЕ

• KC-110-ды қол тіреуішінен ұстап көтермеңіз немесе тасымаңыз.
• Қол тіреуішін пайдаланған кезде KC-110-ның үстіне заттар қоймаңыз немесе KC-110-ның үстіне отырмаңыз немесе тұрмаңыз.
• Қол тіреуішін бүктеген кезде саусақтарыңызды қысып алмауға тырысыңыз.

Ақаулықтарды жою

Егер жүйе сіз күткендей жұмыс істемесе, алдымен келесі нүктелерді тексеріңіз.

Белгісі	Себебі
Қуат қосылмайды	AC адаптері мен AC сымы дұрыс қосылған ба?
	AC сымы AC розеткасына дұрыс қосылған ба?
	Батареялар дұрыс орнатылған ба? Батареялардың заряды таусылып қалуы мүмкін бе?
Дыбыс жоқ	Сыртқы жабдық дұрыс қосылған ба?
	Егер құлаққаптар қосылған болса, динамиктерден дыбыс шығарылмайды.
	Әр арнаның деңгей тұтқасы және [VOLUME] (Дыбыс деңгейі) тұтқасы дұрыс реттелген бе?
	AUX IN [LEVEL] (Дыбыс деңгейі) тұтқасы дұрыс реттелген бе?
	Батареялардың заряды таусылып қалуы мүмкін бе? Батарея заряды таусылған кезде POWER (Қуат) индикаторы күңгірт болады. Батарея заряды одан да төмен болса, POWER (Қуат) индикаторы жыпылықтайды. Жаңа батареяларды орнатыңыз.
Дыбыс бұрмаланған Шу естіледі	Әр арнаның деңгей тұтқасы немесе [VOLUME] (Дыбыс деңгейі) тұтқасы шамадан тыс көтерілген болуы мүмкін бе?
	Пайдаланылмаған арналардың тұтқалары нөлге қойылған ба?
	Сыртқы араластырғышқа қосылған құрылғыдан кіріс деңгейі сәйкес келе ме?
Дыбыс деңгейі жеткіліксіз	Әр арнаның деңгей тұтқасы және [VOLUME] (Дыбыс деңгейі) тұтқасы дұрыс реттелген бе?
	Сыртқы араластырғышқа қосылған құрылғыдан кіріс деңгейі сәйкес келе ме?
	AUX IN ұясына бірнеше құрылғы қосылған болуы мүмкін бе?
	Батареялардың заряды таусылып қалуы мүмкін бе? Батарея заряды таусылған кезде POWER (Қуат) индикаторы күңгірт болады. Батарея заряды одан да төмен болса, POWER (Қуат) индикаторы жыпылықтайды. Жаңа батареяларды орнатыңыз.
Эффект қолданылмады	[EFFECT] тұтқасы дұрыс реттелген бе?
	Эффектіні өшіру үшін аяқ қосқышын пайдаланған болуыңыз мүмкін бе?
	Эффектілерді AUX IN-ге қолдануға болмайды.

Блок-схема

Негізгі сипаттамалар

KC-110: БАТАРЕЯМЕН ҚУАТ АЛАТЫН СТЕРЕО КЛАВИАТУРАЛЫ КҮШЕЙТКІШ

Номиналды қуат шығысы	30 Вт (15 Вт + 15 Вт) (айнымалы ток адаптерін пайдаланғанда) 20 Вт (10 Вт + 10 Вт) (сілтілік батареяларды пайдаланғанда)
Номиналды кіріс деңгейі (1 кГц)	Кіріс	CH 1 (MIC/LINE)	-50–-20 dBu
		CH 2, 3 (LINE)	-20 dBu
	AUX IN		-10 dBu
Номиналды шығыс деңгейі	LINE OUT		-10 dBu
Динамиктер	16 см (6.5 дюйм) × 2
	Жоғары жиілікті динамик × 2
Басқару элементтері	CH 1 (MIC/LINE) деңгейін реттеу тұтқасы
	CH 2 (LINE) деңгейін реттеу тұтқасы
	CH 3 (LINE) деңгейін реттеу тұтқасы
	EFFECT (Эффект) тұтқасы
	EQUALIZER (Эквалайзер): LOW (Төмен) тұтқасы, HIGH (Жоғары) тұтқасы
	VOLUME (Дыбыс деңгейі) тұтқасы
	AUX IN LEVEL (AUX IN деңгейі) тұтқасы
	POWER (Қуат) қосқышы
Индикатор	POWER (Қуат)
Қосқыштар	CH 1 кіріс қосқышы (XLR түрі) CH 1 кіріс ұясы (1/4" телефон түрі)
	CH 2 кірісі (L/MONO, R) ұялары (1/4" телефон түрі)
	CH 3 кірісі (L/MONO, R) ұялары (1/4" телефон түрі)
	AUX IN ұялары (RCA phono түрі, стерео кішігірім телефон түрі)
	LINE OUT (L/MONO, R) ұялары (1/4" телефон түрі)
	PHONES (Құлаққап) ұясы (стерео 1/4" телефон түрі)
	FOOT SW (Аяқ қосқышы) ұясы (TRS телефон түрі)
	DC IN (Тұрақты ток кірісі) ұясы
Қуат көзі	DC 13 V: Айнымалы ток адаптері немесе құрғақ батарея (LR6 (AA) түрі) x 8
Ток тұтыну	550 mA
Үздіксіз пайдалану кезіндегі батареяның болжамды қызмет ету мерзімі: (Бұл көрсеткіштер нақты пайдалану жағдайларына байланысты өзгереді.)	Сілтілік батареялар шамамен 7 сағат
	Никель-металл гидридті батареялар шамамен 8 сағат
Өлшемдері	420 (Е) x 244 (Т) x 320 (Б) мм 16-9/16 (Е) x 9-5/8 (Т) x 12-5/8 (Б) дюйм
Салмағы	7.3 кг 16 lbs 2 oz (Батареяны есептемегенде)
Аксессуар	Пайдаланушы нұсқаулығы, айнымалы ток адаптері, айнымалы ток сымы
Опциялар	Динамик тірегі: ST-A95 Аяқ қосқышы: BOSS FS-5U (EFFECT (Эффект))

* 0 dBu = 0.775 Vrms

* Өнімді жақсарту мақсатында осы құрылғының сипаттамалары және/немесе сыртқы түрі алдын ала ескертусіз өзгертілуі мүмкін.

Авторлық құқық © 2009 ROLAND CORPORATION
Барлық құқықтар қорғалған. ROLAND CORPORATION компаниясының жазбаша рұқсатынсыз осы басылымның ешбір бөлігін кез келген түрде қайта шығаруға болмайды.

Сілтемелер

• Computer Products & Accessories: Locks & Docks | Kensington

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Roland KC-110 - Стереолық пернелі аспаптар күшейткішінің нұсқаулығы жүктеп алу

Қолжетімді тілдер
