Roland KC-400, KC-600, KC-99 - Клавиатуралық күшейткіштің нұсқаулығы

Мазмұны

Негізгі мүмкіндіктер

KC-400, KC-600 және KC-990 - жоғары дыбыс сапасына арналған және пернелі аспаптар мен дыбыс модульдері сияқты әртүрлі көздерге жарамды пернелі күшейткіштер.

  • Олар динамик(тер)і және твиттері бар екі жақты конструкцияға ие.
Динамик Шығыс
KC-400 30 см + мүйізді твиттер 150 Вт
KC-600 38 см + мүйізді твиттер 200 Вт
KC-990 30 см x 2 + мүйізді твиттер x2 320 Вт (160 Вт + 160 Вт)
  • Кіріс бөлігі араластырғышпен жабдықталған. CH1 қосымша микрофон кірісін қолдайтын XLR қосқышын ұсынады. KC-400 және KC-600-де CH4 сахналық мониторинг үшін ыңғайлы монитор функциясымен жабдықталған.
  • KC-400 және KC-600-де SUB OUT ұсынылған. Егер қуатты сабвуфер осы ұяға қосылса, төмен жиілікті диапазон одан да қуатты түрде шығарылуы мүмкін.
  • Аудио ойнатқышты немесе басқа көзді оңай қосу үшін AUX IN ұясының екі түрі (RCA фоно және стерео мини-ұясы) қарастырылған. KC-990 қосымша телефондық типтегі ұялармен де жабдықталған.
  • KC-990 толығымен стерео конструкцияға ие.
  • Үш жолақты эквалайзер дыбыс сипатын реттеуге ыңғайлы. 5 Құлаққап ұясы түнде және т.б. мониторинг жүргізуге ыңғайлы.

Панель сипаттамалары (KC-400/KC-600)

Жоғарғы панель

Панель сипаттамалары (KC-400/KC-600) - Жоғарғы панель

  1. [CH1]–[CH4] тұтқалары
    CH1–CH4-ке қосылған құрылғылардың дыбыс деңгейін реттеңіз.
    [OUTPUT SEL] тұтқасы
    Бұл тұтқа CH4-ке енгізілген сигналдың шығыс орнын(дарын) көрсетуге мүмкіндік береді; құлаққаптардың, динамиктің және желілік шығыстың әртүрлі комбинацияларын таңдауға болады. Өз жағдайыңызға сәйкес келетінін таңдаңыз.
Параметр Түсіндірме
Тек құлаққаптарға шығару. Сигнал ішкі динамикке немесе желілік шығысқа шығарылмайды.
+SP Құлаққаптарға және ішкі динамикке шығару. Сигнал желілік шығысқа шығарылмайды.
+SP + LINE OUT Барлық жерге шығару: құлаққаптарға, ішкі динамикке және желілік шығысқа.
  1. [AUX IN] тұтқасы
    AUX IN ұяларына қосылған құралдың дыбыс деңгейін реттейді.
  2. [PHONES] тұтқасы
    Құлаққап шығысының дыбыс деңгейін реттейді.
  3. ЭКВАЛАЙЗЕР

[LOW] тұтқасы
Төмен жиілікті диапазондағы дыбыс деңгейін реттейді.

[MIDDLE] тұтқасы
Орта жиілікті диапазондағы дыбыс деңгейін реттейді.

[HIGH] тұтқасы
Жоғары жиілікті диапазондағы дыбыс деңгейін реттейді.
* ЭКВАЛАЙЗЕР тұтқалары тек динамик шығысына және SUB OUT ұясынан шығатын сигналға әсер етеді.

  1. [SHAPE] батырмасы
    Бұл батырманы қосқанда жоғары жиілікті және төмен жиілікті диапазондар күшейеді. Бұл дыбыс сипатын өтеудің немесе төмен дыбыс деңгейінде ойнаған кезде әсерді арттырудың ыңғайлы тәсілі.
    * Бұл тек ішкі динамиктің шығысына қатысты.
  2. [MASTER] тұтқасы
    Жалпы дыбыс деңгейін реттейді.
    Бұл тұтқа сонымен қатар SUB OUT ұясынан шығатын дыбыс деңгейін бір уақытта реттейді.
    * [MASTER] тұтқасы LINE OUT ұясынан шығатын сигналды реттемейді.
  3. [POWER] қосқышы
    Қуатты қосады/өшіреді. Қуат қосылған кезде, осы қосқыштың сол жағындағы индикатор жанады.

Артқы панель

Панель сипаттамалары (KC-400/KC-600) - Артқы панель
* Суретте KC-600 көрсетілген. KC-400-де LINE OUT: BALANCED ұялары жоқ.

  1. CH1–CH4 кіріс ұялары

CH1: BALANCED ұясы, MIC/LINE ұясы
CH1 микрофонды қосуға ыңғайлы телефондық типтегі MIC/LINE ұясымен және теңдестірілген XLR типтегі BALANCED ұясымен жабдықталған.
Бұл арна дыбыс модулі сияқты көздер үшін микрофон кіріс деңгейінен (-50 дБу) желілік кіріс деңгейіне (-20 дБу) дейінгі деңгейлерді қолдайды.
* CH1 BALANCED ұясының пин тағайындалуы

CH2–CH3: LINE ұялары
Бұларды пернелі аспаптарды, дыбыс модульдерін және басқа құрылғыларды қосу үшін пайдаланыңыз.
Олар желілік деңгейдегі кірісті (-20 дБу) қабылдайды.

CH4/MONITOR IN ұясы
Бұны пернелі аспаптарды, дыбыс модульдерін және басқа құрылғыларды қосу үшін пайдаланыңыз. Бұл желілік деңгейдегі кірісті (-20 дБу) қабылдайды.
Шығыс орнын көрсету үшін [OUTPUT SEL] тұтқасын пайдалануға болады.

  1. LINE OUT ұясы
    Бұны араластырғышқа немесе жазғышқа қосыңыз.
    ЭКВАЛАЙЗЕР тұтқалары және [MASTER] тұтқасы LINE OUT ұясынан шығатын дыбыс деңгейіне немесе тонға әсер етпейді.
    * KC-600 XLR және телефон ұяларымен жабдықталған. Бұларды бір уақытта пайдалануға болады.
    * LINE OUT: BALANCED ұяларының пин тағайындалуы

[GND LIFT] қосқышы (тек KC-600)
Құрылғыға басқа сыртқы құрылғылар қосылған кезде циклдік ызылдау шуы пайда болуы мүмкін. Мұндай жағдайларда, [GND LIFT] қосқышының орнын ауыстыру арқылы мәселені азайтуға болады. [GND LIFT] қосқышы әдетте OFF күйінде болуы керек.

  1. AUX IN (STEREO, R/L) ұялары
    Мұнда аудио ойнатқышты, электрондық музыкалық аспапты немесе ұқсас аудио көзін қосып, ойнап жатқанда тыңдауға болады.
  2. SUB OUT ұясы
    Бұл ұяны қуатты сабвуферге немесе сыртқы қуатты мониторға қосуға болады. SUB OUT ұясынан шығатын дыбыс деңгейі мен тонды реттеу үшін алдыңғы панель тұтқаларын пайдалануға болады.
  3. STEREO LINK (IN, OUT) ұялары
    Бұл ұяларды пайдалану арқылы екі құрылғыны одан да жоғары шығысты стерео жүйеге біріктіруге болады.
  4. PHONES ұясы
    Мұнда құлаққаптарды қосуға болады.
    * ЭКВАЛАЙЗЕР тұтқаларының, [SHAPE] батырмасының және [MASTER] тұтқасының параметрлері PHONES ұясынан шығатын шығысқа әсер етпейді.
  5. AC IN ұясы
    Қосылған қуат сымын қосыңыз.
    * Тек құрылғымен бірге келген қуат сымын пайдаланыңыз.

Панель сипаттамалары (KC-990)

Жоғарғы панель

Панель сипаттамалары (KC-990) - Жоғарғы панель

  1. [CH1]–[CH4] тұтқалары
    CH1–CH4-ке қосылған құрылғылардың дыбыс деңгейін реттеңіз.

[EFFECT] батырмалары
Әрбір арна үшін ішкі эффектіні қосуға/өшіруге болады. Егер батырма қосулы болса, [EFFECT] тұтқасымен таңдалған эффект қолданылады.

  1. [EFFECT] тұтқасы
    Ішкі эффектіні CH1–CH4-ке қосылған құрылғыларға қолдануға болады.
    Тұтқаның орнына байланысты ол эффектілердің төрт түрінің арасында ауысады және эффектінің тереңдігін реттейді.
Эффект Түсіндірме
REVERB Бұл эффект дыбысқа реверберация қосады.
CHORUS Тікелей сигналға сәл модуляцияланған дыбыс қосатын эффект, әдемі кеңістік пен тереңдік жасайды.
TREMOLO Дыбыс деңгейін циклді түрде модуляциялайтын эффект.
ROTARY Бұл айналмалы динамиктің дыбысына ұқсас эффект береді.

EFFECT индикаторы
Сол және оң жақ индикаторлары эффектінің жылдамдығына сәйкес кезекпен жыпылықтайды.
* REVERB немесе CHORUS таңдалған кезде, екі индикатор да жанады.
* Эффект аяқ қосқышы арқылы өшірілген кезде, екі индикатор да сөнеді.

[SPEED] батырмасы (ROTARY)
ROTARY эффектінің жылдамдығын ауыстырады.
Модуляцияны жылдамдату үшін батырманы ішке қарай басыңыз.
* Ауыстырған кезде айналу жылдамдығы біркелкі өзгереді.
* [SPEED] батырмасы тек ROTARY эффектісіне қолданылады.

  1. [AUX IN/MONITOR IN] тұтқасы
    AUX IN/MONITOR IN ұяшықтарына қосылған құрылғылардың дыбыс деңгейін реттейді.

[MUTE] (SPEAKER/LINE OUT) батырмалары
AUX IN MONITOR IN ретінде пайдаланыла ма, соны көрсетіңіз. Егер әрбір [MUTE] батырмасы қосулы болса, AUX IN/ MONITOR IN ұяшықтарына қосылған құрылғының дыбысы енді ішкі динамиктен немесе LINE OUT-тан шығарылмайды.

  1. ЭКВАЛАЙЗЕР

[LOW] тұтқасы
Төмен жиілікті диапазонның дыбыс деңгейін реттейді.

[MIDDLE] тұтқасы
Орташа жиілікті диапазонның дыбыс деңгейін реттейді.

[HIGH] тұтқасы
Жоғары жиілікті диапазонның дыбыс деңгейін реттейді.

  1. [PHONES] тұтқасы
    Құлаққап шығысының дыбыс деңгейін реттейді.
  2. [MASTER] тұтқасы
    Жалпы дыбыс деңгейін реттейді.
    Бұл тұтқа сонымен қатар SUB OUT ұяшығынан шығарылатын дыбыс деңгейін бір уақытта реттейді.
    * [MASTER] тұтқасы LINE OUT ұяшығынан шығарылатын сигналды реттемейді.
  3. [POWER] қосқышы
    Қуатты қосады/өшіреді. Қуат қосулы болғанда, осы қосқыштың сол жағындағы индикатор жанады.

Артқы панель

Панель сипаттамалары (KC-990) - Артқы панель

  1. CH1–CH4 кіріс ұяшықтары

CH1: BALANCED ұяшығы, MIC/LINE ұяшығы
CH1 микрофонды қосуға ыңғайлы телефондық MIC/LINE ұяшығымен және теңдестірілген XLR типті BALANCED ұяшығымен жабдықталған.
Бұл арна дыбыс модулі сияқты көздер үшін микрофон кіріс деңгейінен (-50 dBu) желілік кіріс деңгейіне (-20 dBu) дейінгі деңгейлерді қолдайды.
* CH1 BALANCED ұяшығының пин тағайындалуы

CH2–CH4: LINE ұяшықтары
Бұларды пернетақталарды, дыбыс модульдерін және басқа құрылғыларды қосу үшін пайдаланыңыз.
Олар желілік деңгейдегі кірісті қабылдайды (-20 dBu).

  1. AUX IN/MONITOR IN (STEREO, R/L) ұяшықтары
    Мұнда аудио ойнатқышты, электронды музыкалық аспапты немесе ұқсас аудио көзін қосып, ойнатып жатқанда тыңдай аласыз. Құрылғыны орындаушы үшін монитор ретінде пайдаланған кезде, бұл ұяшықтарды тек орындаушы еститін ырғақ машинасынан шыққан нұсқаулық шертуді бақылау үшін пайдалануға болады.
  2. PHONES ұяшығы
    Мұнда құлаққаптарды қосуға болады.
  3. STEREO LINK (IN, OUT L/R) ұяшықтары
    Бұл ұяшықтарды пайдалану арқылы сіз екі құрылғыны одан да жоғары шығысты стерео жүйеге біріктіре аласыз.
  4. LINE OUT ұяшығы
    Мұны микшерге немесе жазғышқа қосыңыз.
    ЭКВАЛАЙЗЕР тұтқалары және [MASTER] тұтқасы LINE OUT ұяшығынан шығатын дыбыс деңгейіне немесе тонға әсер етпейді.
    * KC-990 XLR және телефон ұяшықтарымен жабдықталған. Бұлардың екеуін де бір уақытта пайдалануға болады.
    * LINE OUT: BALANCED ұяшықтарының пин тағайындалуы

[GND LIFT] қосқышы
Құрылғыға басқа сыртқы құрылғылар қосылған кезде циклдік ызылдау шуы пайда болуы мүмкін. Мұндай жағдайларда, сіз [GND LIFT] қосқышының орнын ауыстыру арқылы мәселені шеше аласыз. [GND LIFT] қосқышы әдетте OFF күйінде болуы керек.

  1. FOOT SW ұяшығы
    Егер мұнда ілмекті типті аяқ қосқышы (бөлек сатылады: FS-5L, FS-6, FS-7) қосылса, ішкі эффектіні қосу/өшіру немесе айналмалы эффектінің жылдамдығын реттеу үшін аяғыңызды пайдалана аласыз.
    FOOT қосқышының қосылымы
Қосқыш Түсіндірме
TIP EFFECT ON/OFF Ішкі эффектіні қосады/өшіреді.
RING SPEED
(SLOW/FAST) 		ROTARY эффектінің жылдамдығын ауыстырады.
  1. AC IN ұяшығы
    Қоса берілген қуат сымын қосыңыз.
    * Тек құрылғымен бірге келген қуат сымын пайдаланыңыз.

Жабдығыңызды қосу

Жабдығыңызды қосу - KC-400/KC-600
KC-400/KC-600 қосылымдарының мысалы

Жабдығыңызды қосу - KC-990
KC-990 қосылымдарының мысалы

* Ақаулық пен жабдықтың істен шығуын болдырмау үшін, қосылымдар жасамас бұрын әрқашан дыбыс деңгейін азайтып, барлық құрылғыларды өшіріңіз.

Қуатты қосу/өшіру

* Барлығы дұрыс қосылғаннан кейін, қуатты қосу үшін төмендегі процедураны орындаңыз. Егер жабдықты дұрыс емес ретпен қоссаңыз, ақаулық немесе жабдықтың істен шығу қаупі бар.

  1. Бұл құрылғының [MASTER] тұтқасы және бұл құрылғыға қосылған құрылғылардың дыбыс деңгейі "0" күйіне орнатылғанына көз жеткізіңіз.
  2. Құрылғының кіріс ұяшықтарына (CH1–CH4, AUX IN, STEREO LINK IN) қосылған барлық құрылғыларды қосыңыз.
  3. Құрылғыны қосыңыз.
  4. Құрылғының шығыс ұяшықтарына (LINE OUT, SUB OUT, STEREO LINK OUT, PHONES) қосылған барлық құрылғыларды қосыңыз.
  5. Құрылғылардың дыбыс деңгейін реттеңіз.

Қуатты өшірмес бұрын, жүйеңіздегі әрбір құрылғының дыбыс деңгейін төмендетіп, содан кейін құрылғыларды қосылған реттің керісінше ретпен өшіріңіз.

* Құрылғыны қосар/өшірер алдында әрқашан дыбыс деңгейін төмендетуді ұмытпаңыз. Дыбыс деңгейі төмендетілгеннің өзінде, құрылғыны қосқанда/өшіргенде қандай да бір дыбыс естуіңіз мүмкін. Алайда, бұл қалыпты жағдай және ақаулықты білдірмейді.

* Егер сізге қуатты толығымен өшіру қажет болса, алдымен құрылғыны өшіріп, содан кейін қуат сымын розеткадан ажыратыңыз. "Құрылғының қуатын толығымен өшіру үшін, ашаны розеткадан шығарыңыз" бөлімін қараңыз.

Әрбір құрылғының дыбыс деңгейін орнату

Орындау кезінде осы құрылғыдан оңтайлы дыбыс алу үшін дыбыс деңгейін төменде сипатталғандай етіп орнатыңыз.

  1. CH1–CH4-ке қосылған құрылғылардың дыбыс деңгейінің теңгерімін реттеу үшін [CH1]–[CH4] тұтқаларын пайдаланыңыз.
  2. Тонды қалауыңыз бойынша реттеу үшін [LOW] тұтқасын, [MIDDLE] тұтқасын және [HIGH] тұтқасын пайдаланыңыз.
  3. Жалпы дыбыс деңгейін реттеу үшін [MASTER] тұтқасын пайдаланыңыз.
    Егер дыбыс бұрмаланған болса, [CH1]–[CH4] тұтқаларын және [MASTER] тұтқасын реттеңіз немесе кірістерге (CH1–CH4, AUX IN) қосылған құрылғылардың дыбыс деңгейінің тұтқасын реттеңіз.

Дөңгелектерді бекіту

KC-600/KC-990

KC-600 және KC-990 құрылғыларына оңай тасымалдауға мүмкіндік беретін дөңгелектер кіреді.
Дөңгелектер зауыттан жөнелтілген кезде құрылғыға орнатылмаған.
Дөңгелектерді орнату немесе алып тастау үшін диаграмманы орындаңыз.

* Бұл құрылғыларды тұрақты, тегіс жерлерде орнатып, пайдаланыңыз.
* Жарақаттануды болдырмау үшін, құрылғыларды тасымалдау кезінде кемінде екі адам бірге жұмыс істегеніне көз жеткізіңіз.
* Саусақтарыңызды немесе аяқтарыңызды қысып алмауға абай болыңыз.

KC-990 құрылғысын тасымалдау кезіндегі сақтық шаралары
KC-990 ауыр (42 кг) болғандықтан, құрылғы аударылып кетсе немесе құлап кетсе, жарақаттануды болдырмау үшін оны тасымалдау кезінде екі немесе одан да көп адам көтеруі керек.


Құрылғыны көтерген кезде, суретте көрсетілгендей сол және оң жақ тұтқаларды мықтап ұстаңыз.

Тегіс беттерде қоса берілген дөңгелектерді пайдалану ыңғайлы.

Сіз бірдей модельдегі екі күшейткішті қосып, оларды стереода пайдалана аласыз. Бұл функция "stereo link" ("стерео байланыс") деп аталады.

KC-400/KC-600 қосылым мысалы

Стереода екі күшейткішті пайдалану - KC400-KC600 қосылымы

  1. Барлық кіріс құрылғыларын негізгі блокқа қосыңыз.
    * STEREO LINK IN ұясынан басқа ештеңені қосалқы блокқа қоспаңыз.
  2. Негізгі блоктың OUT ұясын қосалқы блоктың IN ұясына қосу үшін телефон кабелін пайдаланыңыз.
    Негізгі блок - R, ал қосалқы блок - L.
  3. Алдымен негізгі блокты, содан кейін қосалқы блокты қосыңыз.
    Толық мәліметті "Қуатты қосу/өшіру" бөлімінен қараңыз
  4. Негізгі блокқа қосылған құрылғылардың дыбыс деңгейін реттеңіз.
    Толық мәліметті "Әр құрылғының дыбыс деңгейін орнату" бөлімінен қараңыз
  5. Әр блоктың [VOLUME] (дыбыс деңгейі) тұтқасын және EQUALIZER (эквалайзер) тұтқаларын пайдаланып, негізгі блоктың және қосалқы блоктың дыбыс деңгейі мен тонын реттеңіз.
    Әдетте, бірдей параметрлерді пайдаланыңыз. Әр блокты қажетінше реттеңіз.

KC-990 қосылым мысалы

KC-990 стерео байланысын жасаудың екі жолы бар: бір телефон кабелін пайдаланып негізгі қосылым немесе екі телефон кабелін пайдаланып кеңейтілген қосылым.
Егер сіз қосылымды жасау үшін екі телефон кабелін пайдалансаңыз, екі KC-990 блогының барлық кірістерін пайдалануға болады.

Кіріс құрылғыларын KC-990 (L) құрылғысына қосқанда
Стереода екі күшейткішті пайдалану - Негізгі Stereo Link KC990
Сіз CH1–CH4 және AUX IN-ге бес кіріс құрылғысын қоса аласыз.

  1. Барлық кіріс құрылғыларын KC-990 (L) құрылғысына қосыңыз.
    * STEREO LINK IN ұясынан басқа ештеңені KC-990 (R) құрылғысына қоспаңыз.
  2. KC-990 (L) құрылғысының LINK OUT R ұясын KC-990 (R) құрылғысының LINK IN ұясына қосу үшін телефон кабелін пайдаланыңыз.

    ЕСКЕРТПЕ
    Егер сіз кіріс құрылғыларын KC-990 (R) құрылғысына қосқыңыз келсе, KC-990 (R) құрылғысының LINK OUT L ұясын KC-990 (R) құрылғысының LINK IN ұясына қосу үшін телефон кабелін пайдаланыңыз.
  3. Алдымен KC-990 (L) құрылғысын, содан кейін KC-990 (R) құрылғысын қосыңыз.
    Толық мәліметті "Қуатты қосу/өшіру" бөлімінен қараңыз
  4. KC-990 (L) құрылғысына қосылған құрылғылардың дыбыс деңгейін реттеңіз.
    Толық мәліметті "Әр құрылғының дыбыс деңгейін орнату" бөлімінен қараңыз
  5. Әр блоктың [VOLUME] (дыбыс деңгейі) тұтқасын және EQUALIZER (эквалайзер) тұтқаларын пайдаланып, KC-990 (L) және KC-990 (R) құрылғыларының дыбыс деңгейі мен тонын реттеңіз.
    Әдетте, бірдей параметрлерді пайдаланыңыз. Әр блокты қажетінше реттеңіз.

Бұл екі KC-990 блогының CH1–CH4 және AUX IN ұяларын пайдаланып онға дейін кіріс құрылғысын қосуға мүмкіндік береді.
Стереода екі күшейткішті пайдалану - Кеңейтілген Stereo Link

  1. Кіріс құрылғыларын KC-990 (L) және KC-990 (R) құрылғыларына қосыңыз.
  2. KC-990 (L) құрылғысының LINK OUT R ұясын KC-990 (R) құрылғысының LINK IN ұясына қосу үшін телефон кабелін пайдаланыңыз.
  3. KC-990 (R) құрылғысының LINK OUT L ұясын KC-990 (L) құрылғысының LINK IN ұясына қосу үшін телефон кабелін пайдаланыңыз.
  4. Алдымен KC-990 (L) құрылғысын, содан кейін KC-990 (R) құрылғысын қосыңыз.
    Толық мәліметті "Қуатты қосу/өшіру" бөлімінен қараңыз
  5. KC-990 (L) және KC-990 (R) құрылғыларына қосылған құрылғылардың дыбыс деңгейін реттеңіз.
    Толық мәліметті "Әр құрылғының дыбыс деңгейін орнату" бөлімінен қараңыз
  6. KC-990 (L) және KC-990 (R) құрылғыларының дыбыс деңгейі мен тонын әр блоктың [VOLUME] (дыбыс деңгейі) тұтқасын және EQUALIZER (эквалайзер) тұтқаларын пайдаланып реттеңіз.
    Әдетте, бірдей параметрлерді пайдаланыңыз. Әр блокты қажетінше реттеңіз.

Блок-схема

Блок-схема - KC-400/KC-600
KC-400/KC-600

Блок-схема - KC-990
KC-990

Негізгі сипаттамалар

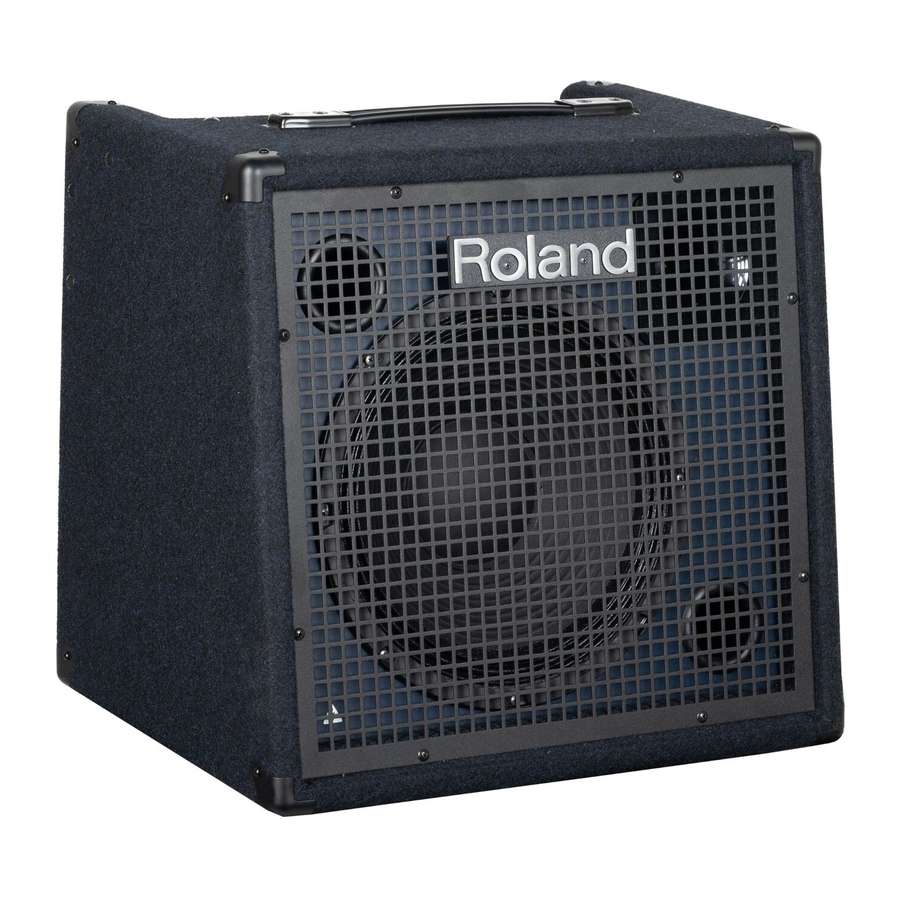

Roland KC-400: STEREO MIXING KEYBOARD AMPLIFIER
Roland KC-600: STEREO MIXING KEYBOARD AMPLIFIER
Roland KC-990: STEREO MIXING KEYBOARD AMPLIFIER

KC-400 KC-600 KC-990
Номиналды қуат шығысы 150 W 200 W 320 W (160 W + 160 W)
Номиналды кіріс деңгейі (1 kHz) CH1 (BALANCED, L/MONO, R): -50 – -20 dBu
CH2 (L/MONO, R): -20 dBu
CH3 (L/MONO, R): -20 dBu
CH4/MONITOR IN (L/MONO, R): -20 dBu
AUX IN (L, R, STEREO): -10 dBu
STEREO LINK (IN): 0 dBu 		CH1 (BALANCED, L/MONO, R): -50 – -20 dBu
CH2 (L/MONO, R): -20 dBu
CH3 (L/MONO, R): -20 dBu
CH4 (L/MONO, R): -20 dBu
AUX IN/MONITOR IN (AUX 1, AUX 2, AUX 3): -10 dBu
STEREO LINK (IN): 0 dBu
Номиналды шығыс деңгейі (1 kHz) LINE OUT (L/MONO, R): +4 dBu
STEREO LINK (OUT): 0 dBu
SUB OUT: +4 dBu 		LINE OUT (L/MONO, R): +4 dBu
LINE OUT (BALANCED L, R): +4 dBu
STEREO LINK (OUT): 0 dBu
SUB OUT: +4 dBu 		LINE OUT (L/MONO, R): +4 dBu
LINE OUT (BALANCED L, R): +4 dBu
STEREO LINK (OUT): 0 dBu
Динамиктер Толық диапазон: 30 cm (12 дюйм) x 1
Мүйізді твиттер: x 1 		Толық диапазон: 38 cm (15 дюйм) x 1
Мүйізді твиттер: x 1 		Толық диапазон: 30 cm (12 дюйм) x 2
Мүйізді твиттер: x 2
Индикатор Қуат
Қосқыштар CH1 (BALANCED) ұясы: XLR түрі
CH1 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
CH2 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
CH3 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі CH4/MONITOR IN (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
LINE OUT (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
AUX IN (L, R) ұялары: RCA фоно түрі
AUX IN (STEREO) ұялары: Стерео миниатюралық телефон түрі
SUB OUT ұясы: 1/4 дюймдік телефон түрі
STEREO LINK (IN, OUT) ұялары: 1/4 дюймдік телефон түрі
PHONES ұясы: Стерео 1/4 дюймдік TRS телефон түрі (моно сигнал шығысы)

CH1 (BALANCED) ұясы: XLR түрі
CH1 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
CH2 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі

CH3 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі CH4/MONITOR IN (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
LINE OUT (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
LINE OUT (BALANCED L, R) ұялары: XLR түрі
AUX IN (L, R) ұялары: RCA фоно түрі
AUX IN (STEREO) ұялары: Стерео миниатюралық телефон түрі
SUB OUT ұясы: 1/4 дюймдік телефон түрі
STEREO LINK (IN, OUT) ұялары: 1/4 дюймдік телефон түрі
PHONES ұясы: Стерео 1/4 дюймдік TRS телефон түрі (моно сигнал шығысы)

 CH1 (BALANCED) ұясы: XLR түрі
CH1 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
CH2 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
CH3 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
CH4 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
AUX IN/MONITOR IN
AUX 1 (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
AUX 2 (L, R) ұялары: RCA фоно түрі
AUX 3 (STEREO) ұялары: Стерео миниатюралық телефон түрі
PHONES ұясы: Стерео 1/4 дюймдік TRS телефон түрі (моно сигнал шығысы)
STEREO LINK (IN, OUT L, OUT R) ұялары: 1/4 дюймдік телефон түрі
LINE OUT (L/MONO, R) ұялары: 1/4 дюймдік телефон түрі
LINE OUT (BALANCED L, R) ұялары: XLR түрі
FOOT SW ұясы: 1/4 дюймдік TRS телефон түрі
Қуат тұтыну 40 W 50 W 98 W
Өлшемдері

490 (W) x 385 (D) x 470 (H) mm

19-5/16 (W) x 15-3/16 (D) x 18-9/16 (H) дюйм

590 (W) x 445 (D) x 590 (H) mm

23-1/4 (W) x 17-9/16 (D) x 23-1/4 (H) дюйм (дөңгелектерді қоса алғанда)

590 (W) x 445 (D) x 536 (H) mm

23-1/4 (W) x 17-9/16 (D) x 21-1/8 (H) дюйм (дөңгелектерді есептемегенде)

759 (W) x 470 (D) x 585 (H) mm

29-15/16 (W) x 18-9/16 (D) x 23-1/16 (H) дюйм (дөңгелектерді қоса алғанда)

759 (W) x 470 (D) x 534 (H) mm

29-15/16 (W) x 18-9/16 (D) x 21-1/16 (H) дюйм (дөңгелектерді есептемегенде)
Салмағы 22 kg
48 lbs 9 oz 		29 kg
63 lbs 15 oz 		42 kg
92 lbs 10 oz
Аксессуар Пайдаланушы нұсқаулығы Пайдаланушы нұсқаулығы
Дөңгелектер ( x 4)

* 0 dBu = 0.775 Vrms
* Бұл құжат өнімнің құжат шығарылған кездегі сипаттамаларын түсіндіреді. Соңғы ақпаратты Roland веб-сайтынан қараңыз.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

Roland KC-400, KC-600, KC-99 - Клавиатуралық күшейткіштің нұсқаулығы жүктеп алу

Қолжетімді тілдер

Roland KC-400 үшін қатысты нұсқаулықтар

Мазмұны
