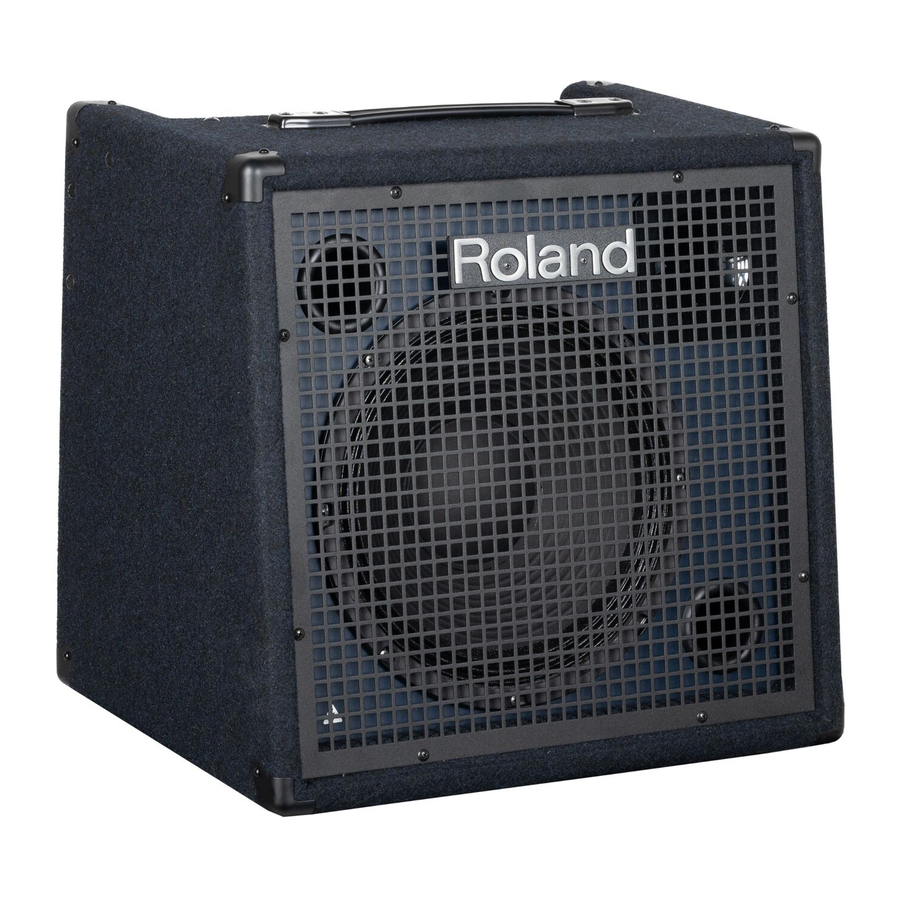

Roland KC-400, KC-600, KC-99 - Handbuch für Keyboard-Verstärker

Inhalt

Hauptmerkmale

Die KC-400, KC-600 und KC-990 sind Keyboard-Verstärker, die für hohe Klangqualität entwickelt wurden und für eine Vielzahl von Quellen wie Keyboards und Soundmodule geeignet sind.

  • Sie verfügen über ein Zwei-Wege-Design mit einem oder mehreren Lautsprechern und einem Hochtöner.
Lautsprecher Ausgangsleistung
KC-400 30 cm + Hornhochtöner 150 W
KC-600 38 cm + Hornhochtöner 200 W
KC-990 30 cm x 2 + Hornhochtöner x2 320 W (160 W + 160 W)
  • Der Eingangsabschnitt ist mit einem Mixer ausgestattet. CH1 bietet zusätzlich einen XLR-Anschluss, der einen Mikrofoneingang unterstützt. Bei den KC-400 und KC-600 ist CH4 mit einer Monitorfunktion ausgestattet, die für das Bühnen-Monitoring praktisch ist.
  • SUB OUT ist bei den KC-400 und KC-600 vorhanden. Wird ein aktiver Subwoofer an diese Buchse angeschlossen, kann der Tieftonbereich noch kräftiger wiedergegeben werden.
  • Zwei Arten von AUX IN-Buchsen (Cinch und Stereo-Miniklinke) sind vorhanden, um einen Audioplayer oder andere Quellen einfach anzuschließen. Der KC-990 ist zusätzlich auch mit Klinkenbuchsen ausgestattet.
  • Der KC-990 verfügt über ein vollständig Stereo-Design.
  • Der Dreiband-Equalizer ist praktisch, um den Klangcharakter anzupassen. Die Kopfhörerbuchse ist praktisch für das Monitoring in der Nacht usw.

Bedienfeldbeschreibungen (KC-400/KC-600)

Oberseite

Bedienfeldbeschreibungen (KC-400/KC-600) - Oberseite

  1. [CH1]–[CH4] Regler
    Passen die Lautstärke der an CH1–CH4 angeschlossenen Geräte an.
    [OUTPUT SEL] Regler
    Mit diesem Regler können Sie das/die Ausgangsziel(e) des in CH4 eingegebenen Signals festlegen; Sie können aus verschiedenen Kombinationen von Kopfhörern, Lautsprechern und Line Out wählen. Wählen Sie je nach Situation das Passende aus.
Einstellung Erklärung
Nur Ausgang an Kopfhörer. Das Signal wird nicht an den internen Lautsprecher oder an Line Out ausgegeben.
+SP Ausgang an Kopfhörer und den internen Lautsprecher. Das Signal wird nicht an Line Out ausgegeben.
+SP + LINE OUT Ausgang an alle Ziele: Kopfhörer, den internen Lautsprecher und Line Out.
  1. [AUX IN] Regler
    Passt die Lautstärke des an die AUX IN-Buchsen angeschlossenen Instruments an.
  2. [PHONES] Regler
    Passt die Lautstärke der Kopfhörerausgabe an.
  3. EQUALIZER

[LOW] Regler
Passt den Pegel des Tieftonbereichs an.

[MIDDLE] Regler
Passt den Pegel des Mittenfrequenzbereichs an.

[HIGH] Regler
Passt den Pegel des Hochfrequenzbereichs an.
* Die EQUALIZER-Regler wirken sich nur auf den Lautsprecherausgang und das über die SUB OUT-Buchse ausgegebene Signal aus.

  1. [SHAPE] Taste
    Durch Einschalten dieser Taste werden die Hoch- und Tieftonbereiche angehoben. Dies ist eine praktische Möglichkeit, den Klangcharakter zu kompensieren oder den Impakt zu erhöhen, wenn Sie mit geringer Lautstärke spielen.
    * Dies gilt nur für den Ausgang des internen Lautsprechers.
  2. [MASTER] Regler
    Passt die Gesamtlautstärke an.
    Dieser Regler passt gleichzeitig auch die Lautstärke an, die über die SUB OUT-Buchse ausgegeben wird.
    * Der [MASTER] Regler passt das über die LINE OUT-Buchse ausgegebene Signal nicht an.
  3. [POWER] Schalter
    Schaltet das Gerät ein/aus. Wenn das Gerät eingeschaltet ist, leuchtet die Anzeige links neben diesem Schalter.

Rückseite

Bedienfeldbeschreibungen (KC-400/KC-600) - Rückseite
* Die Abbildung zeigt den KC-600. Der KC-400 verfügt nicht über LINE OUT: BALANCED-Buchsen.

  1. CH1–CH4 Eingangs-Buchsen

CH1: BALANCED-Buchse, MIC/LINE-Buchse
CH1 ist mit einer Klinken-MIC/LINE-Buchse und einer symmetrischen XLR-BALANCED-Buchse ausgestattet, die praktisch für den Anschluss eines Mikrofons ist.
Dieser Kanal unterstützt Pegel von Mikrofoneingangspegel (-50 dBu) bis hin zu Line-Eingangspegel (-20 dBu) für Quellen wie ein Soundmodul.
* Pinbelegung der CH1 BALANCED-Buchse

CH2–CH3: LINE-Buchsen
Verwenden Sie diese zum Anschluss von Keyboards, Soundmodulen und anderen Geräten.
Sie akzeptieren Line-Pegel-Eingänge (-20 dBu).

CH4/MONITOR IN-Buchse
Verwenden Sie diese zum Anschluss von Keyboards, Soundmodulen und anderen Geräten. Diese akzeptiert Line-Pegel-Eingänge (-20 dBu).
Sie können den [OUTPUT SEL] Regler verwenden, um das Ausgangsziel festzulegen.

  1. LINE OUT-Buchse
    Verbinden Sie diese mit Ihrem Mixer oder Recorder.
    Die EQUALIZER-Regler und der [MASTER] Regler beeinflussen weder die Lautstärke noch den Klang des Ausgangs der LINE OUT-Buchse.
    * Der KC-600 ist mit XLR- und Klinkenbuchsen ausgestattet. Diese können beide gleichzeitig verwendet werden.
    * Pinbelegung der LINE OUT: BALANCED-Buchsen

[GND LIFT] Schalter (nur KC-600)
Brummschleifenrauschen kann auftreten, wenn andere externe Geräte an das Gerät angeschlossen sind. In solchen Fällen können Sie das Problem möglicherweise mindern, indem Sie die Position des [GND LIFT] Schalters ändern. Der [GND LIFT] Schalter sollte normalerweise auf OFF gestellt sein.

  1. AUX IN (STEREO, R/L) Buchsen
    Hier können Sie einen Audioplayer, ein elektronisches Musikinstrument oder eine ähnliche Audioquelle anschließen und während Ihres Spiels mithören.
  2. SUB OUT-Buchse
    Sie können diese Buchse an einen aktiven Subwoofer oder einen externen aktiven Monitor anschließen. Sie können die Regler an der Vorderseite verwenden, um Lautstärke und Klang des Ausgangs der SUB OUT-Buchse anzupassen.
  3. STEREO LINK (IN, OUT) Buchsen
    Durch die Verwendung dieser Buchsen können Sie zwei Geräte zu einem noch leistungsstärkeren Stereosystem kombinieren.
  4. PHONES-Buchse
    Hier können Sie Kopfhörer anschließen.
    * Die Einstellungen der EQUALIZER-Regler, der [SHAPE] Taste und des [MASTER] Reglers beeinflussen den Ausgang der PHONES-Buchse nicht.
  5. AC IN-Buchse
    Schließen Sie das mitgelieferte Netzkabel an.
    * Verwenden Sie nur das Netzkabel, das mit dem Gerät geliefert wurde.

Bedienfeldbeschreibungen (KC-990)

Oberseite

Bedienfeldbeschreibungen (KC-990) - Oberseite

  1. [CH1]–[CH4]-Regler
    Stellt die Lautstärke der an CH1–CH4 angeschlossenen Geräte ein.

[EFFECT]-Taster
Sie können den internen Effekt für jeden Kanal ein-/ausschalten. Wenn der Taster eingeschaltet ist, wird der mit dem [EFFECT]-Regler gewählte Effekt angewendet.

  1. [EFFECT]-Regler
    Der interne Effekt kann auf die an CH1–CH4 angeschlossenen Geräte angewendet werden.
    Je nach Position des Reglers schaltet er zwischen vier Effekttypen um und passt die Intensität des Effekts an.
Effekt Erklärung
REVERB Dieser Effekt fügt dem Klang Nachhall hinzu.
CHORUS Ein Effekt, der dem Direktsignal einen leicht modulierten Klang hinzufügt und so eine schöne Räumlichkeit und Tiefe erzeugt.
TREMOLO Ein Effekt, der die Lautstärke zyklisch moduliert.
ROTARY Dies erzeugt einen Effekt, der dem Klang eines Rotationslautsprechers ähnelt.

EFFECT-Anzeige
Die linken und rechten Anzeigen blinken abwechselnd im Takt der Effektgeschwindigkeit.
* Wenn REVERB oder CHORUS ausgewählt ist, leuchten beide Anzeigen auf.
* Wenn der Effekt mit einem Fußschalter ausgeschaltet wird, erlöschen beide Anzeigen.

[SPEED]-Taster (ROTARY)
Schaltet die Geschwindigkeit des ROTARY-Effekts um.
Drücken Sie den Taster hinein, um die Modulation zu beschleunigen.
* Die Rotationsgeschwindigkeit ändert sich beim Umschalten sanft.
* Der [SPEED]-Taster gilt nur für den ROTARY-Effekt.

  1. [AUX IN/MONITOR IN]-Regler
    Stellt die Lautstärke der Geräte ein, die an die AUX IN/MONITOR IN-Buchsen angeschlossen sind.

[MUTE]-Taster (SPEAKER/LINE OUT)
Gibt an, ob AUX IN als MONITOR IN verwendet wird. Wenn jeder [MUTE]-Taster eingeschaltet ist, wird der Ton des Geräts, das an die AUX IN/ MONITOR IN-Buchsen angeschlossen ist, nicht mehr über den internen Lautsprecher oder über LINE OUT ausgegeben.

  1. EQUALIZER

[LOW]-Regler
Stellt den Pegel des Tieftonbereichs ein.

[MIDDLE]-Regler
Stellt den Pegel des Mitteltonbereichs ein.

[HIGH]-Regler
Stellt den Pegel des Hochtonbereichs ein.

  1. [PHONES]-Regler
    Stellt die Lautstärke des Kopfhörerausgangs ein.
  2. [MASTER]-Regler
    Stellt die Gesamtlautstärke ein.
    Dieser Regler passt auch gleichzeitig die Lautstärke an, die über die SUB OUT-Buchse ausgegeben wird.
    * Der [MASTER]-Regler beeinflusst nicht das Signal, das über die LINE OUT-Buchse ausgegeben wird.
  3. [POWER]-Schalter
    Schaltet die Stromversorgung ein/aus. Wenn die Stromversorgung eingeschaltet ist, leuchtet die Anzeige links von diesem Schalter.

Rückseite

Bedienfeldbeschreibungen (KC-990) - Rückseite

  1. CH1–CH4 Eingangs-Buchsen

CH1: BALANCED-Buchse, MIC/LINE-Buchse
CH1 ist mit einer Klinken-MIC/LINE-Buchse und einer symmetrischen XLR-BALANCED-Buchse ausgestattet, die praktisch für den Anschluss eines Mikrofons ist.
Dieser Kanal unterstützt Pegel von Mikrofon-Eingangspegel (-50 dBu) bis Line-Eingangspegel (-20 dBu) für Quellen wie ein Soundmodul.
* Pinbelegung der CH1 BALANCED-Buchse

CH2–CH4: LINE-Buchsen
Verwenden Sie diese zum Anschließen von Keyboards, Soundmodulen und anderen Geräten.
Sie akzeptieren Line-Pegel-Eingänge (-20 dBu).

  1. AUX IN/MONITOR IN (STEREO, R/L)-Buchsen
    Hier können Sie einen Audioplayer, ein elektronisches Musikinstrument oder eine ähnliche Audioquelle anschließen und während Ihres Auftritts mithören. Wenn Sie das Gerät als Monitor für den Musiker verwenden, können Sie diese Buchsen nutzen, um einen Guide-Click von einer Rhythmusmaschine o.ä. zu überwachen, der nur vom Musiker gehört wird.
  2. PHONES-Buchse
    Hier können Sie Kopfhörer anschließen.
  3. STEREO LINK (IN, OUT L/R)-Buchsen
    Durch die Verwendung dieser Buchsen können Sie zwei Geräte zu einem noch leistungsstärkeren Stereosystem kombinieren.
  4. LINE OUT-Buchse
    Schließen Sie dies an Ihr Mischpult oder Aufnahmegerät an.
    Die EQUALIZER-Regler und der [MASTER]-Regler beeinflussen weder die Lautstärke noch den Klang des Ausgangs der LINE OUT-Buchse.
    * Der KC-990 ist mit XLR- und Klinkenbuchsen ausgestattet. Diese können beide gleichzeitig verwendet werden.
    * Pinbelegung der LINE OUT: BALANCED-Buchsen

[GND LIFT]-Schalter
Brummschleifen können auftreten, wenn andere externe Geräte an das Gerät angeschlossen sind. In solchen Fällen können Sie das Problem möglicherweise mindern, indem Sie die Position des [GND LIFT]-Schalters ändern. Der [GND LIFT]-Schalter sollte normalerweise auf OFF stehen.

  1. FOOT SW-Buchse
    Wenn hier ein Fußschalter mit Rastfunktion (separat erhältlich: FS-5L, FS-6, FS-7) angeschlossen wird, können Sie den internen Effekt mit dem Fuß ein-/ausschalten oder die Geschwindigkeit des Rotary-Effekts anpassen.
    FOOT-Schalter-Verbindung
Schalter Erklärung
TIP EFFECT ON/OFF (EFFEKT EIN/AUS) Schaltet den internen Effekt ein/aus.
RING SPEED
(LANGSAM/SCHNELL) 		Schaltet die Geschwindigkeit des ROTARY-Effekts um.
  1. AC IN-Buchse
    Schließen Sie das mitgelieferte Netzkabel an.
    * Verwenden Sie nur das Netzkabel, das mit dem Gerät geliefert wurde.

Anschließen Ihrer Geräte

Anschließen Ihrer Geräte - KC-400/KC-600
Beispielanschlüsse KC-400/KC-600

Anschließen Ihrer Geräte - KC-990
Beispielanschlüsse KC-990

* Um Fehlfunktionen und Geräteschäden zu vermeiden, drehen Sie die Lautstärke immer herunter und schalten Sie alle Geräte aus, bevor Sie Anschlüsse vornehmen.

Ein-/Ausschalten der Stromversorgung

* Sobald alles ordnungsgemäß angeschlossen ist, befolgen Sie unbedingt die nachstehende Vorgehensweise, um die Stromversorgung einzuschalten. Wenn Sie Geräte in der falschen Reihenfolge einschalten, besteht die Gefahr einer Fehlfunktion oder eines Geräteschadens.

  1. Stellen Sie sicher, dass der [MASTER]-Regler dieses Geräts und die Lautstärke der an dieses Gerät angeschlossenen Geräte auf "0" eingestellt sind.
  2. Schalten Sie alle Geräte ein, die an die Eingangs-Buchsen des Geräts (CH1–CH4, AUX IN, STEREO LINK IN) angeschlossen sind.
  3. Schalten Sie das Gerät ein.
  4. Schalten Sie alle Geräte ein, die an die Ausgangs-Buchsen des Geräts (LINE OUT, SUB OUT, STEREO LINK OUT, PHONES) angeschlossen sind.
  5. Passen Sie die Lautstärkepegel für die Geräte an.

Bevor Sie die Stromversorgung ausschalten, senken Sie die Lautstärke an jedem Gerät in Ihrem System und schalten Sie die Geräte dann in umgekehrter Reihenfolge zu der, in der sie eingeschaltet wurden, aus.

* Bevor Sie das Gerät ein-/ausschalten, stellen Sie immer sicher, dass die Lautstärke heruntergeregelt ist. Auch bei heruntergeregelter Lautstärke können Sie beim Ein-/Ausschalten des Geräts Geräusche hören. Dies ist jedoch normal und weist nicht auf eine Fehlfunktion hin.

* Wenn Sie die Stromversorgung vollständig unterbrechen müssen, schalten Sie zuerst das Gerät aus und ziehen Sie dann das Netzkabel aus der Steckdose. Beachten Sie "To completely turn off power to the unit, pull out the plug from the outlet" (Um das Gerät vollständig auszuschalten, ziehen Sie den Stecker aus der Steckdose).

Einstellen der Lautstärke jedes Geräts

Um beim Spielen einen optimalen Klang aus diesem Gerät zu erhalten, stellen Sie die Lautstärke wie unten beschrieben ein.

  1. Verwenden Sie die [CH1]–[CH4]-Regler, um die Lautstärkebalance der an CH1–CH4 angeschlossenen Geräte einzustellen.
  2. Verwenden Sie den [LOW]-Regler, den [MIDDLE]-Regler und den [HIGH]-Regler, um den Klang nach Ihrem Geschmack anzupassen.
  3. Verwenden Sie den [MASTER]-Regler, um die Gesamtlautstärke einzustellen.
    Wenn der Klang verzerrt ist, stellen Sie die [CH1]–[CH4]-Regler und den [MASTER]-Regler ein, oder stellen Sie den Lautstärkeregler der an die Eingänge (CH1–CH4, AUX IN) angeschlossenen Geräte ein.

Anbringen der Rollen

KC-600/KC-990

Rollen sind im Lieferumfang des KC-600 und KC-990 enthalten, um einen einfachen Transport zu ermöglichen.
Die Rollen sind ab Werk nicht am Gerät montiert.
Zum Anbringen oder Entfernen der Rollen folgen Sie dem Diagramm.

* Stellen und verwenden Sie diese Geräte unbedingt an stabilen, ebenen Orten.
* Um Verletzungen zu vermeiden, stellen Sie sicher, dass mindestens zwei Personen zusammenarbeiten, wenn Sie die Geräte tragen.
* Achten Sie darauf, sich nicht die Finger oder Füße einzuklemmen.

Vorsicht beim Transport des KC-990
Da der KC-990 schwer ist (42 kg), muss er beim Transport von zwei oder mehr Personen getragen werden, um Verletzungen zu vermeiden, die entstehen könnten, wenn das Gerät umkippt oder herunterfällt.


Beim Tragen des Geräts fassen Sie die linken und rechten Griffe fest an, wie in der Abbildung gezeigt.

Auf ebenen Flächen ist es praktisch, die mitgelieferten Rollen zu verwenden.

Sie können zwei Verstärker desselben Modells miteinander verbinden und im Stereo-Modus verwenden. Diese Funktion wird „stereo link“ (Stereo-Verbindung) genannt.

Anschlussbeispiel KC-400/KC-600

Zwei Verstärker im Stereo-Modus verwenden – KC400-KC600 Anschluss

  1. Schließen Sie alle Ihre Eingabegeräte an die Haupteinheit an.
    * Schließen Sie nichts an die Untereinheit an, außer an deren STEREO LINK IN Buchse.
  2. Verwenden Sie ein Klinkenkabel, um die OUT-Buchse der Haupteinheit mit der IN-Buchse der Untereinheit zu verbinden.
    Die Haupteinheit ist R, und die Untereinheit ist L.
  3. Schalten Sie die Haupteinheit ein und anschließend die Untereinheit.
    Einzelheiten finden Sie unter „Turning the Power On/Off“ (Ein-/Ausschalten des Geräts)
  4. Stellen Sie die Lautstärke der an die Haupteinheit angeschlossenen Geräte ein.
    Einzelheiten finden Sie unter „Setting the Volume of Each Device“ (Einstellen der Lautstärke jedes Geräts)
  5. Stellen Sie die Lautstärke und den Klang der Haupt- und Untereinheit mit dem [VOLUME]-Regler und den EQUALIZER-Reglern jeder Einheit ein.
    Verwenden Sie im Allgemeinen die gleichen Einstellungen. Passen Sie jede Einheit bei Bedarf an.

Anschlussbeispiel KC-990

Es gibt zwei Möglichkeiten, die Stereo-Verbindung des KC-990 herzustellen: eine grundlegende Verbindung mit einem einzelnen Klinkenkabel oder eine erweiterte Verbindung mit zwei Klinkenkabeln.
Wenn Sie zwei Klinkenkabel für die Verbindung verwenden, sind alle Eingänge der beiden KC-990 Einheiten nutzbar.

Beim Anschließen von Eingabegeräten an den KC-990 (L)
Zwei Verstärker im Stereo-Modus verwenden – Grundlegende Stereo-Verbindung KC990
Sie können bis zu fünf Eingabegeräte an CH1–CH4 und AUX IN anschließen.

  1. Schließen Sie alle Eingabegeräte an den KC-990 (L) an.
    * Schließen Sie nichts an den KC-990 (R) an, außer an dessen STEREO LINK IN Buchse.
  2. Verwenden Sie ein Klinkenkabel, um die LINK OUT R-Buchse des KC-990 (L) mit der LINK IN-Buchse des KC-990 (R) zu verbinden.

    HINWEIS
    Wenn Sie Eingabegeräte an den KC-990 (R) anschließen möchten, verwenden Sie ein Klinkenkabel, um die LINK OUT L-Buchse des KC-990 (R) mit der LINK IN-Buchse des KC-990 (R) zu verbinden.
  3. Schalten Sie den KC-990 (L) ein und anschließend den KC-990 (R).
    Einzelheiten finden Sie unter „Turning the Power On/Off“ (Ein-/Ausschalten des Geräts)
  4. Stellen Sie die Lautstärke der an den KC-990 (L) angeschlossenen Geräte ein.
    Einzelheiten finden Sie unter „Setting the Volume of Each Device“ (Einstellen der Lautstärke jedes Geräts)
  5. Stellen Sie die Lautstärke und den Klang des KC-990 (L) und KC-990 (R) mit dem [VOLUME]-Regler und den EQUALIZER-Reglern jeder Einheit ein.
    Verwenden Sie im Allgemeinen die gleichen Einstellungen. Passen Sie jede Einheit bei Bedarf an.

Damit können Sie bis zu zehn Eingabegeräte über die CH1–CH4- und AUX IN-Buchsen der beiden KC-990 Einheiten anschließen.
Zwei Verstärker im Stereo-Modus verwenden – Erweiterte Stereo-Verbindung

  1. Schließen Sie die Eingabegeräte an den KC-990 (L) und KC-990 (R) an.
  2. Verwenden Sie ein Klinkenkabel, um die LINK OUT R-Buchse des KC-990 (L) mit der LINK IN-Buchse des KC-990 (R) zu verbinden.
  3. Verwenden Sie ein Klinkenkabel, um die LINK OUT L-Buchse des KC-990 (R) mit der LINK IN-Buchse des KC-990 (L) zu verbinden.
  4. Schalten Sie den KC-990 (L) ein und anschließend den KC-990 (R).
    Einzelheiten finden Sie unter „Turning the Power On/Off“ (Ein-/Ausschalten des Geräts)
  5. Stellen Sie die Lautstärke der an den KC-990 (L) und KC-990 (R) angeschlossenen Geräte ein.
    Einzelheiten finden Sie unter „Setting the Volume of Each Device“ (Einstellen der Lautstärke jedes Geräts)
  6. Stellen Sie die Lautstärke und den Klang des KC-990 (L) und KC-990 (R) mit dem [VOLUME]-Regler und den EQUALIZER-Reglern jeder Einheit ein.
    Verwenden Sie im Allgemeinen die gleichen Einstellungen. Passen Sie jede Einheit bei Bedarf an.

Blockschaltbild

Blockschaltbild – KC-400/KC-600
KC-400/KC-600

Blockschaltbild – KC-990
KC-990

Hauptspezifikationen

Roland KC-400: STEREO-MISCH-KEYBOARD-VERSTÄRKER
Roland KC-600: STEREO-MISCH-KEYBOARD-VERSTÄRKER
Roland KC-990: STEREO-MISCH-KEYBOARD-VERSTÄRKER

KC-400 KC-600 KC-990
Nennleistung 150 W 200 W 320 W (160 W + 160 W)
Nominaler Eingangslevel (1 kHz) CH1 (BALANCED, L/MONO, R): -50 – -20 dBu
CH2 (L/MONO, R): -20 dBu
CH3 (L/MONO, R): -20 dBu
CH4/MONITOR IN (L/MONO, R): -20 dBu
AUX IN (L, R, STEREO): -10 dBu
STEREO LINK (IN): 0 dBu 		CH1 (BALANCED, L/MONO, R): -50 – -20 dBu
CH2 (L/MONO, R): -20 dBu
CH3 (L/MONO, R): -20 dBu
CH4 (L/MONO, R): -20 dBu
AUX IN/MONITOR IN (AUX 1, AUX 2, AUX 3): -10 dBu
STEREO LINK (IN): 0 dBu
Nominaler Ausgangslevel (1 kHz) LINE OUT (L/MONO, R): +4 dBu
STEREO LINK (OUT): 0 dBu
SUB OUT: +4 dBu 		LINE OUT (L/MONO, R): +4 dBu
LINE OUT (BALANCED L, R): +4 dBu
STEREO LINK (OUT): 0 dBu
SUB OUT: +4 dBu 		LINE OUT (L/MONO, R): +4 dBu
LINE OUT (BALANCED L, R): +4 dBu
STEREO LINK (OUT): 0 dBu
Lautsprecher Breitband: 30 cm (12 inches) x 1
Hornhochtöner: x 1 		Breitband: 38 cm (15 inches) x 1
Hornhochtöner: x 1 		Breitband: 30 cm (12 inches) x 2
Hornhochtöner: x 2
Anzeige Betriebsanzeige
Anschlüsse CH1 (BALANCED) Buchse: XLR type
CH1 (L/MONO, R) Buchsen: 1/4-inch phone type
CH2 (L/MONO, R) Buchsen: 1/4-inch phone type
CH3 (L/MONO, R) Buchsen: 1/4-inch phone type CH4/MONITOR IN (L/MONO, R) Buchsen: 1/4-inch phone type
LINE OUT (L/MONO, R) Buchsen: 1/4-inch phone type
AUX IN (L, R) Buchsen: RCA phono type
AUX IN (STEREO) Buchsen: Stereo miniature phone type
SUB OUT Buchse: 1/4-inch phone type
STEREO LINK (IN, OUT) Buchsen: 1/4-inch phone type
PHONES Buchse: Stereo 1/4-inch TRS phone type (mono signal output)

CH1 (BALANCED) Buchse: XLR type
CH1 (L/MONO, R) Buchsen: 1/4-inch phone type
CH2 (L/MONO, R) Buchsen: 1/4-inch phone type

CH3 (L/MONO, R) Buchsen: 1/4-inch phone type CH4/MONITOR IN (L/MONO, R) Buchsen: 1/4-inch phone type
LINE OUT (L/MONO, R) Buchsen: 1/4-inch phone type
LINE OUT (BALANCED L, R) Buchsen: XLR type
AUX IN (L, R) Buchsen: RCA phono type
AUX IN (STEREO) Buchsen: Stereo miniature phone type
SUB OUT Buchse: 1/4-inch phone type
STEREO LINK (IN, OUT) Buchsen: 1/4-inch phone type
PHONES Buchse: Stereo 1/4-inch TRS phone type (mono signal output)

 CH1 (BALANCED) Buchse: XLR type
CH1 (L/MONO, R) Buchsen: 1/4-inch phone type
CH2 (L/MONO, R) Buchsen: 1/4-inch phone type
CH3 (L/MONO, R) Buchsen: 1/4-inch phone type
CH4 (L/MONO, R) Buchsen: 1/4-inch phone type
AUX IN/MONITOR IN
AUX 1 (L/MONO, R) Buchsen: 1/4-inch phone type
AUX 2 (L, R) Buchsen: RCA phono type
AUX 3 (STEREO) Buchsen: Stereo miniature phone type
PHONES Buchse: Stereo 1/4-inch TRS phone type (mono signal output)
STEREO LINK (IN, OUT L, OUT R) Buchsen: 1/4-inch phone type
LINE OUT (L/MONO, R) Buchsen: 1/4-inch phone type
LINE OUT (BALANCED L, R) Buchsen: XLR type
FOOT SW Buchse: 1/4-inch TRS phone type
Leistungsaufnahme 40 W 50 W 98 W
Abmessungen

490 (W) x 385 (D) x 470 (H) mm

19-5/16 (W) x 15-3/16 (D) x 18-9/16 (H) inches

590 (W) x 445 (D) x 590 (H) mm

23-1/4 (W) x 17-9/16 (D) x 23-1/4 (H) inches (inklusive Rollen)

590 (W) x 445 (D) x 536 (H) mm

23-1/4 (W) x 17-9/16 (D) x 21-1/8 (H) inches (exklusive Rollen)

759 (W) x 470 (D) x 585 (H) mm

29-15/16 (W) x 18-9/16 (D) x 23-1/16 (H) inches (inklusive Rollen)

759 (W) x 470 (D) x 534 (H) mm

29-15/16 (W) x 18-9/16 (D) x 21-1/16 (H) inches (exklusive Rollen)
Gewicht 22 kg
48 lbs 9 oz 		29 kg
63 lbs 15 oz 		42 kg
92 lbs 10 oz
Zubehör Bedienungsanleitung Bedienungsanleitung
Rollen ( x 4)

* 0 dBu = 0.775 Vrms
* Dieses Dokument beschreibt die Spezifikationen des Produkts zum Zeitpunkt der Veröffentlichung. Die aktuellsten Informationen finden Sie auf der Roland Website.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Roland KC-400, KC-600, KC-99 - Handbuch für Keyboard-Verstärker herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für Roland KC-400

Inhaltsverzeichnis
