Roland JC-40 - Handbuch für Gitarrenverstärker

Hauptmerkmale

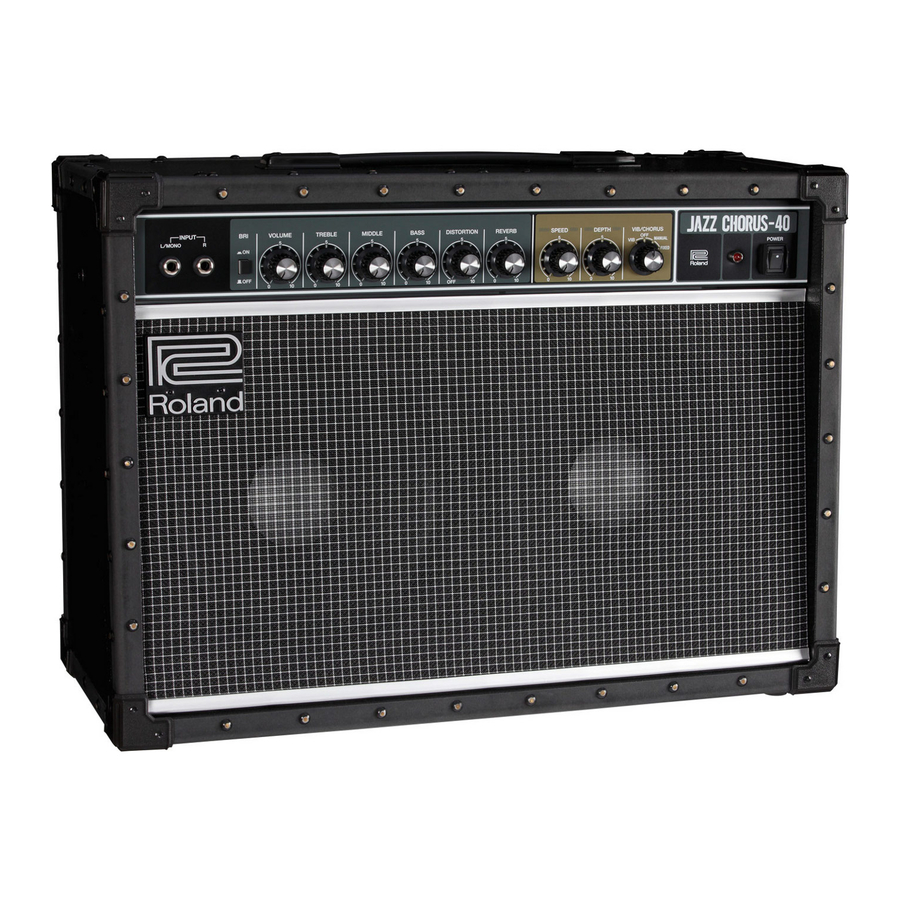

Der JC-40 ist ein Gitarrenverstärker mit 40 W Stereo-Eingang/-Ausgang, der einen transparent sauberen Klang bietet, der den wahren Charakter Ihrer Gitarre originalgetreu wiedergibt.

• Neben einem 3-Band-Klangregel-EQ bietet er auch einen Bright-Schalter, der Ihnen eine reichhaltige Palette an Klangoptionen bietet.
• Sein einzigartiges Stereo-Eingangskonzept ermöglicht es Ihnen, ein Stereo-Effektgerät an die Vorderseite anzuschließen und einen Stereo-Effekt mit nur einem einzigen Verstärker zu genießen.
• Ein wunderschön dimensionaler Raum-Chorus-Effekt und ein einzigartiges Vibrato werden durch räumliche Mischung erzeugt (wobei der Direktsound und der Effektsound in der Luft gemischt werden).
• Mit zwei unabhängigen Endstufen und zwei speziell entwickelten 10-Zoll-Lautsprechern liefert der JC-40 einen Stereo-Effekt und Klang, der im Ensemble nicht untergeht.
• Das Gehäuse ist auf Robustheit und Langlebigkeit ausgelegt, gefertigt aus gehärteter Faserplatte und mit Eckenschützern ausgestattet.
• Wird ein separat erhältlicher Fußschalter angeschlossen, können Sie Chorus/Vibrato, Reverb und Distortion mit dem Fuß ein-/ausschalten.

Dimensionaler Raum-Chorus
Dabei werden zwei komplett unabhängige Verstärker und Lautsprecher verwendet; ein Verstärker und Lautsprecher geben den Direktsound aus, der von der Gitarre gesendet wird, während der andere Verstärker und Lautsprecher einen Klang ausgeben, der subtil tonhöhenmoduliert ist. Diese beiden Klänge werden in der Luft gemischt, wodurch ein sanft räumlicher dreidimensionaler Effekt entsteht, der warm, tief und natürlich klingt.

GERÄT SICHER VERWENDEN

Lesen Sie vor der Verwendung dieses Geräts sorgfältig die Abschnitte „WICHTIGE SICHERHEITSHINWEISE“ (auf der Innenseite des Umschlags), „GERÄT SICHER VERWENDEN“ und „WICHTIGE HINWEISE“. Bewahren Sie die Dokumente nach dem Lesen an einem Ort auf, an dem sie jederzeit griffbereit sind.
Copyright © 2015 ROLAND CORPORATION

ANWEISUNGEN ZUR VERMEIDUNG VON BRAND, STROMSCHLAG ODER VERLETZUNGEN VON PERSONEN

Zu WARN- und VORSICHTSHINWEISEN


Wird für Anweisungen verwendet, die den Benutzer auf das Risiko von Tod oder schwerer Verletzung aufmerksam machen sollen, wenn das Gerät unsachgemäß verwendet wird.

Wird für Anweisungen verwendet, die den Benutzer auf das Risiko von Verletzungen oder Sachschäden aufmerksam machen sollen, wenn das Gerät unsachgemäß verwendet wird. * Sachschaden bezieht sich auf Schäden oder andere nachteilige Auswirkungen, die das Zuhause und dessen gesamte Einrichtung sowie Haustiere betreffen.

Zu den Symbolen
Das Symbol macht den Benutzer auf wichtige Anweisungen oder Warnungen aufmerksam. Die spezifische Bedeutung des Symbols wird durch das im Dreieck enthaltene Design bestimmt. Im Falle des Symbols links wird es für allgemeine Vorsichtsmaßnahmen, Warnungen oder Gefahrenhinweise verwendet.

Das Symbol macht den Benutzer auf Handlungen aufmerksam, die niemals ausgeführt werden dürfen (verboten sind). Die spezifische, nicht auszuführende Handlung wird durch das im Kreis enthaltene Design angezeigt. Im Falle des Symbols links bedeutet es, dass das Gerät niemals zerlegt werden darf.

Das Symbol macht den Benutzer auf Handlungen aufmerksam, die ausgeführt werden müssen. Die spezifische, auszuführende Handlung wird durch das im Kreis enthaltene Design angezeigt. Im Falle des Symbols links bedeutet es, dass der Netzstecker aus der Steckdose gezogen werden muss.

Stellen Sie sicher, dass das Netzkabel geerdet ist
Verbinden Sie den Netzstecker dieses Modells mit einer Steckdose mit Schutzerdung.

Um das Gerät vollständig auszuschalten, ziehen Sie den Stecker aus der Steckdose
Auch bei ausgeschaltetem Netzschalter ist dieses Gerät nicht vollständig von seiner Hauptstromquelle getrennt. Wenn die Stromversorgung vollständig unterbrochen werden muss, schalten Sie den Netzschalter am Gerät aus und ziehen Sie dann den Stecker aus der Steckdose. Aus diesem Grund sollte die Steckdose, in die Sie den Netzstecker stecken, leicht erreichbar und zugänglich sein.

Sorgen Sie für ausreichend Platz am Aufstellungsort
Da dieses Gerät normalerweise eine geringe Wärmemenge abgibt, stellen Sie sicher, dass ausreichend Platz um es herum vorhanden ist, wie unten gezeigt.

Nicht selbst demontieren oder modifizieren
Führen Sie keine Handlungen aus, es sei denn, Sie werden in der Bedienungsanleitung dazu angewiesen. Andernfalls besteht das Risiko einer Fehlfunktion.

Teile nicht selbst reparieren oder austauschen
Wenden Sie sich für alle Wartungsarbeiten an Ihren Händler, das nächste Roland Service Center oder einen autorisierten Roland Vertriebspartner, wie unter „Informationen“ aufgeführt.

Nicht an den folgenden Orten verwenden oder lagern

• Extremen Temperaturen ausgesetzt (z.B. direkte Sonneneinstrahlung in einem geschlossenen Fahrzeug, in der Nähe eines Heizungsschachts, auf wärmeerzeugenden Geräten); oder
• Feucht (z.B. Bäder, Waschräume, auf nassen Böden); oder
• Dampf oder Rauch ausgesetzt; oder
• Salz ausgesetzt; oder
• Regen ausgesetzt; oder
• Staubig oder sandig; oder
• Hohen Vibrationen und Erschütterungen ausgesetzt; oder
• An einem schlecht belüfteten Ort platziert.

Nicht an einem instabilen Ort aufstellen
Andernfalls besteht Verletzungsgefahr durch Umkippen oder Herunterfallen des Geräts.

Verbinden Sie das Netzkabel mit einer Steckdose der richtigen Spannung
Das Gerät darf nur an eine Stromversorgung des auf der Rückseite des Geräts angegebenen Typs angeschlossen werden.

Nur das mitgelieferte Netzkabel verwenden
Verwenden Sie ausschließlich das beiliegende Netzkabel. Das mitgelieferte Netzkabel darf auch nicht mit anderen Geräten verwendet werden.

Das Netzkabel nicht knicken oder schwere Gegenstände darauf ablegen
Andernfalls können Brand oder Stromschlag die Folge sein.

Längeren Gebrauch bei hoher Lautstärke vermeiden
Die Verwendung des Geräts bei hoher Lautstärke über längere Zeiträume kann zu Hörverlust führen. Sollten Sie Hörverlust oder Ohrensausen bemerken, stellen Sie die Nutzung des Geräts sofort ein und suchen Sie einen Facharzt auf.

Lassen Sie keine Fremdkörper oder Flüssigkeiten in das Gerät gelangen; stellen Sie niemals Behälter mit Flüssigkeit auf das Gerät
Stellen Sie keine flüssigkeitsgefüllten Behälter (z.B. Blumenväsen) auf dieses Produkt. Lassen Sie niemals Fremdkörper (z.B. brennbare Gegenstände, Münzen, Drähte) oder Flüssigkeiten (z.B. Wasser oder Saft) in dieses Produkt gelangen. Dies kann Kurzschlüsse, Fehlfunktionen oder andere Störungen verursachen.

Schalten Sie das Gerät aus, wenn eine Anomalie oder Fehlfunktion auftritt
Schalten Sie das Gerät sofort aus, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler, das nächste Roland Service Center oder einen autorisierten Roland Vertriebspartner, wie unter „Informationen“ aufgeführt, wenn:

• Das Netzkabel beschädigt wurde; oder
• Rauch oder ein ungewöhnlicher Geruch auftritt; oder
• Gegenstände in das Gerät gefallen sind oder Flüssigkeit darauf verschüttet wurde; oder
• Das Gerät Regen ausgesetzt (oder anderweitig nass geworden) ist; oder
• Das Gerät nicht normal zu funktionieren scheint oder eine deutliche Leistungsänderung aufweist.

Seien Sie vorsichtig, um Kinder vor Verletzungen zu schützen
Stellen Sie immer sicher, dass ein Erwachsener zur Aufsicht und Anleitung anwesend ist, wenn das Gerät an Orten verwendet wird, an denen Kinder anwesend sind, oder wenn ein Kind das Gerät benutzt.

Nicht fallen lassen oder starken Stößen aussetzen
Andernfalls riskieren Sie Schäden oder Fehlfunktionen.

Teilen Sie eine Steckdose nicht mit einer unangemessenen Anzahl anderer Geräte
Andernfalls besteht die Gefahr von Überhitzung oder Brand.

Nicht im Ausland verwenden
Bevor Sie das Gerät im Ausland verwenden, wenden Sie sich an Ihren Händler, das nächste Roland Service Center oder einen autorisierten Roland Vertriebspartner, wie unter „Informationen“ aufgeführt.

Beim Abziehen des Netzkabels am Stecker anfassen
Um Schäden an den Leitern zu vermeiden, fassen Sie das Netzkabel immer am Stecker an, wenn Sie es von diesem Gerät oder aus einer Steckdose trennen.

Den Netzstecker regelmäßig reinigen
Eine Ansammlung von Staub oder Fremdkörpern zwischen dem Netzstecker und der Steckdose kann zu Brand oder Stromschlag führen. Ziehen Sie den Netzstecker in regelmäßigen Abständen heraus und wischen Sie mit einem trockenen Tuch Staub oder Fremdkörper ab, die sich möglicherweise angesammelt haben.

Ziehen Sie den Netzstecker, wenn das Gerät längere Zeit nicht verwendet wird
Im unwahrscheinlichen Fall einer Störung kann es zu einem Brand kommen.

Verlegen Sie alle Netzkabel und -leitungen so, dass sie sich nicht verheddern können
Es könnten Verletzungen entstehen, wenn jemand

Vermeiden Sie es, auf das Gerät zu klettern oder schwere Gegenstände darauf zu stellen
Andernfalls besteht Verletzungsgefahr durch Umkippen oder Herunterfallen des Geräts.

Stecken Sie den Netzstecker niemals mit nassen Händen ein oder aus
Andernfalls besteht die Gefahr eines Stromschlags.

Alle Kabel/Leitungen vor dem Bewegen des Geräts trennen
Bevor Sie das Gerät bewegen, ziehen Sie den Netzstecker aus der Steckdose und alle Kabel von externen Geräten ab.

Vor der Reinigung des Geräts den Netzstecker aus der Steckdose ziehen

Wird der Netzstecker nicht aus der Steckdose gezogen, besteht die Gefahr eines Stromschlags.

Bei Blitzgefahr den Netzstecker aus der Steckdose ziehen
Wird der Netzstecker nicht aus der Steckdose gezogen, besteht die Gefahr eines Stromschlags.

WICHTIGE HINWEISE

Stromversorgung

• Schließen Sie dieses Gerät nicht an dieselbe Steckdose an, die von einem Elektrogerät verwendet wird, das von einem Wechselrichter oder Motor gesteuert wird (wie z. B. einem Kühlschrank, einer Waschmaschine, einem Mikrowellenherd oder einer Klimaanlage). Je nach Verwendungsweise des Elektrogeräts kann Rauschen in der Stromversorgung zu Fehlfunktionen dieses Geräts oder zu hörbaren Geräuschen führen. Sollte es nicht praktikabel sein, eine separate Steckdose zu verwenden, schließen Sie einen Netzrauschfilter zwischen diesem Gerät und der Steckdose an.

Aufstellung

• Die Verwendung des Geräts in der Nähe von Leistungsverstärkern (oder anderen Geräten mit großen Leistungstransformatoren) kann Brummen verursachen. Um das Problem zu beheben, ändern Sie die Ausrichtung dieses Geräts oder stellen Sie es weiter von der Störquelle entfernt auf.
• Dieses Gerät kann den Radio- und Fernsehempfang stören. Verwenden Sie dieses Gerät nicht in der Nähe solcher Empfänger.
• Geräusche können entstehen, wenn drahtlose Kommunikationsgeräte, wie z. B. Mobiltelefone, in der Nähe dieses Geräts betrieben werden. Solche Geräusche können beim Empfangen oder Initiieren eines Anrufs oder während eines Gesprächs auftreten. Sollten Sie solche Probleme feststellen, sollten Sie diese drahtlosen Geräte an einen größeren Abstand von diesem Gerät bringen oder sie ausschalten.
• Beim Transport von einem Ort zu einem anderen, an dem Temperatur und/oder Luftfeuchtigkeit sehr unterschiedlich sind, können sich im Inneren des Geräts Wassertröpfchen (Kondensation) bilden. Eine Beschädigung oder Fehlfunktion kann die Folge sein, wenn Sie versuchen, das Gerät in diesem Zustand zu verwenden. Lassen Sie das Gerät daher vor der Verwendung mehrere Stunden stehen, bis die Kondensation vollständig verdampft ist.
• Je nach Material und Temperatur der Oberfläche, auf der Sie das Gerät platzieren, können seine Gummifüße die Oberfläche verfärben oder beschädigen.
• Stellen Sie keine Behälter oder andere Flüssigkeiten auf dieses Gerät. Sollte Flüssigkeit auf die Oberfläche dieses Geräts verschüttet werden, wischen Sie diese stets umgehend mit einem weichen, trockenen Tuch ab.

Wartung

• Verwenden Sie niemals Benzin, Verdünner, Alkohol oder Lösungsmittel jeglicher Art, um Verfärbungen und/oder Verformungen zu vermeiden.

Zusätzliche Vorsichtsmaßnahmen

• Gehen Sie bei der Verwendung der Tasten, Schieberegler oder anderer Bedienelemente des Geräts sowie beim Anschließen von Buchsen und Steckern mit angemessener Sorgfalt vor. Grobe Handhabung kann zu Fehlfunktionen führen.
• Fassen Sie beim Abziehen aller Kabel den Stecker selbst an – ziehen Sie niemals am Kabel. Auf diese Weise vermeiden Sie Kurzschlüsse oder Schäden an den internen Elementen des Kabels.
• Im Normalbetrieb strahlt das Gerät eine geringe Wärmemenge ab.
• Um andere in der Nähe nicht zu stören, versuchen Sie, die Lautstärke des Geräts auf einem angemessenen Niveau zu halten.
• Verwenden Sie keine Anschlusskabel, die einen eingebauten Widerstand enthalten.

Rechte an geistigem Eigentum

• Roland und BOSS sind entweder eingetragene Marken oder Marken der Roland Corporation in den Vereinigten Staaten und/oder anderen Ländern.
• In diesem Dokument erscheinende Firmennamen und Produktnamen sind eingetragene Marken oder Marken ihrer jeweiligen Eigentümer.

Bedienfeldbeschreibungen

Vorderseite

1. INPUT-Buchsen
   Schließen Sie hier Ihre E-Gitarre oder Ihr Effektgerät an. Wenn Sie eine Gitarre direkt oder ein monaurales Effektgerät anschließen, verbinden Sie es mit der L/ MONO-Buchse. Wenn Sie ein Stereo-Effektgerät an diese Buchsen anschließen, erhalten Sie einen Stereoeffekt über die linken und rechten Lautsprecher des JC-40.
   * Wenn Sie Ihre Gitarre an die R-Buchse anschließen, ist der Klang nur über den rechten Lautsprecher zu hören.
2. [BRI]-Schalter (Bright)
   Hellt den Mitten- und Hochtonbereich auf und macht den Klang knackiger.
3. [VOLUME]-Regler
   Regelt die Gesamtlautstärke.
4. [TREBLE]- / [MIDDLE]- / [BASS]-Regler
   Regelt die Lautstärke der hohen, mittleren bzw. tiefen Frequenzbereiche.
5. [DISTORTION]-Regler
   Stellt den Grad der Verzerrung ein. Wenn dieser auf "OFF" (AUS) gestellt ist, wird keine Verzerrung angewendet.
6. [REVERB]-Regler
   Regelt die Tiefe des Halls.
7. VIB/CHORUS
   Der JC-40 bietet dimensionale Raum-Chorus- und Vibrato-Effekte.
   * Die [SPEED]- und [DEPTH]-Regler haben keine Auswirkung, wenn der [VIB/CHORUS]-Schalter auf "FIXED" (FEST) eingestellt ist.

   [SPEED]-Regler
   Regelt die Modulationsgeschwindigkeit von Chorus und Vibrato.
   [DEPTH]-Regler Regelt die Modulationstiefe von Chorus und Vibrato.
   [VIB/CHORUS]-Schalter
   Schaltet zwischen Chorus und Vibrato um.

Wert	Erklärung
VIB (Vibrato)	Schaltet Vibrato ein.
OFF (AUS)	Schaltet Vibrato/Chorus aus.
MANUAL (Chorus)	Schaltet Chorus ein. Verwenden Sie die [SPEED]- und [DEPTH]-Regler, um die Geschwindigkeit und Tiefe der Modulation einzustellen.
FIXED (Chorus)	Schaltet Chorus ein. Die [SPEED]- und [DEPTH]-Regler haben keine Auswirkung; ihre Einstellungen sind fest.

8. [POWER]-Schalter
   Schaltet die Stromversorgung des JC-40 ein/aus. Wenn das Gerät eingeschaltet ist, leuchtet die Anzeige.

Ein- / Ausschalten des Geräts

Wenn alles korrekt angeschlossen ist, befolgen Sie unbedingt das unten beschriebene Verfahren, um die Stromversorgung einzuschalten. Wenn Sie Geräte in der falschen Reihenfolge einschalten, riskieren Sie Fehlfunktionen oder Geräteausfälle.

1. Stellen Sie sicher, dass der [VOLUME]-Regler des JC-40 und die Lautstärke der an den JC-40 angeschlossenen Geräte auf 0 eingestellt sind.
   *Bevor Sie Ihr Instrument an die INPUT-Buchsen des JC-40 anschließen, stellen Sie den [VOLUME]-Regler auf die minimale Einstellung (ganz links).
2. Schalten Sie den JC-40 ein.

   *Schalten Sie vor dem Ein- / Ausschalten des Geräts immer die Lautstärke herunter. Selbst bei heruntergedrehter Lautstärke können Sie beim Ein- / Ausschalten des Geräts ein Geräusch hören. Dies ist jedoch normal und weist auf keine Fehlfunktion hin.
   *Dieses Gerät ist mit einem Schutzschaltkreis ausgestattet. Nach dem Einschalten des Geräts ist eine kurze Pause (einige Sekunden) erforderlich, bevor es normal funktioniert.
3. Schalten Sie die Stromversorgung der angeschlossenen Geräte ein.
4. Stellen Sie die Lautstärkepegel für die Geräte ein.
   Bevor Sie die Stromversorgung ausschalten, reduzieren Sie die Lautstärke an jedem Gerät in Ihrem System und SCHALTEN SIE DANN die Geräte in umgekehrter Reihenfolge zu der, in der sie eingeschaltet wurden, aus.

*Wenn Sie die Stromversorgung vollständig ausschalten müssen, schalten Sie zuerst das Gerät aus und ziehen Sie dann das Netzkabel aus der Steckdose. Beachten Sie "To completely turn off power to the unit, pull out the plug from the outlet" (Um die Stromversorgung des Geräts vollständig zu unterbrechen, ziehen Sie den Stecker aus der Steckdose).

Rückseite

9. AC IN-Buchse
   Schließen Sie das mitgelieferte Netzkabel an.
   * Verwenden Sie nur das mit dem Gerät gelieferte Netzkabel.
10. PHONES-Buchse
    Schließen Sie hier Kopfhörer an.
    * Wenn ein Stecker in diese Buchse gesteckt wird, wird kein Ton über den eigenen Lautsprecher des JC-40 ausgegeben.
11. LINE OUT-Buchsen
    Schließen Sie diese an Ihr PA-System oder Ihren Recorder an.
    Sie können dies in Verbindung mit einem externen PA-System verwenden oder Ihre Performance direkt aufnehmen, während Sie den Klang über den Lautsprecher des JC-40 überwachen.
    Wenn Sie eine monaurale Verbindung verwenden, schließen Sie Ihre Geräte an die L/MONO-Buchse an.
    * Wenn Chorus eingeschaltet ist und Sie den Line-Ausgang in Stereo anschließen, wird der dimensionale Raum-Chorus-Effekt (L: Direktsound, R: Effektsound) erzielt.

12. EFFECT LOOP SEND/RETURN-Buchsen
    Schließen Sie ein externes Effektgerät an.
    Verbinden Sie die SEND-Buchse mit dem Eingang Ihres externen Effektgeräts und den Ausgang Ihres externen Effektgeräts mit der RETURN-Buchse.
    Wenn Sie ein Stereo-Effektgerät anschließen, wird der Stereoeffekt über die linken und rechten Lautsprecher des JC-40 erzielt. Wenn Sie ein monaurales Effektgerät anschließen, verbinden Sie es mit der L/MONO-Buchse.
    * Wenn Sie nur die R-Buchse anschließen, wird kein Ton über die Lautsprecher, die LINE OUT-Buchsen und die PHONES-Buchse ausgegeben.
    * Der von den RETURN-Buchsen eingegebene Klang wird von den Bedienelementen 2 – 5 auf der Vorderseite nicht beeinflusst. Wenn Sie möchten, dass die Bedienelemente 2 – 5 diesen Klang beeinflussen, schließen Sie Ihr Gerät an die INPUT (L/MONO, R)-Buchsen auf der Vorderseite an.
    * Stellen Sie Verbindungen her, nachdem Sie zuerst die Schaltpläne anderer Geräte, die Sie anschließen möchten, überprüft haben. Um Fehlfunktionen und Geräteausfälle zu vermeiden, drehen Sie immer die Lautstärke herunter und schalten Sie alle Geräte aus, bevor Sie Verbindungen herstellen.
    [LOOP]-Schalter
    Wenn "PARALLEL" (PARALLEL) eingestellt ist, werden der externe Effektsound und der Direktsound gemischt.
    Wenn "SERIES" (SERIELL) eingestellt ist, wird nur der externe Effektsound wiedergegeben.
    * Wenn "SERIES" (SERIELL) eingestellt ist, gibt es keinen Ton, wenn die Lautstärke Ihres externen Effektgeräts heruntergedreht oder dieses ausgeschaltet ist.
    →Details zu den EFFECT LOOP SEND/RETURN-Buchsen und dem [LOOP]-Schalter finden Sie unter "Block Diagram" (Blockdiagramm) am Ende dieses Handbuchs.
13. FOOT SWITCH-Buchsen
    Wenn ein separat erhältlicher Fußschalter (BOSS FS-5L, FS-6, FS-7) angeschlossen ist, können Sie Chorus/Vibrato, Hall und Verzerrung mit dem Fuß ein- und ausschalten.
    * Der JC-40 ist mit rastenden Fußschaltern (FS-5L, FS-6, FS-7) kompatibel. Wenn Sie einen FS-6 oder FS-7 verwenden, stellen Sie den Modus von A und B auf FS-5L (RASTEND) ein.
    * Wenn Sie einen FS-6 oder FS-7 verwenden, schließen Sie einen 6,35-mm-Klinkenstecker (Mono) an Buchse A oder B an.
    * Wenn Sie die A&B-Buchse des FS-6 verwenden, verwenden Sie einen Stereo-6,35-mm-Klinkenstecker oder zwei 6,35-mm-Monoklinkenstecker (separat erh**SIGNauml;ltlich: PCS-31L usw.).

Hauptspezifikationen

Roland JC-40: Gitarrenverstärker

Nennleistung	40 W
Nominaler Eingangspegel	INPUT L/MONO, R-Buchsen: -10 dBu (1 M Ω) EFFECT RETURN L/MONO, R-Buchsen: -10 dBu (22 k Ω) EFFECT RETURN L/MONO nur: -10 dBu (11 k Ω)
Lautsprecher	25 cm (10 Zoll) x 2
Bedienelemente	[POWER]-Schalter [BRI]-Schalter (Bright) [VOLUME]-Regler [TREBLE]-Regler [MIDDLE]-Regler [BASS]-Regler [DISTORTION]-Regler [REVERB]-Regler [SPEED]-Regler [DEPTH]-Regler [VIB/CHORUS]-Schalter [EFFECT LOOP]-Schalter
Anzeige	POWER
Anschlüsse	INPUT L/MONO, R-Buchsen: 6,35-mm-Klinkenstecker LINE OUT L/MONO, R-Buchsen: 6,35-mm-Klinkenstecker PHONES-Buchse: Stereo 6,35-mm-TRS-Klinkenstecker FOOT SWITCH (CHORUS VIBRATO, REVERB, DISTORTION)-Buchsen: 6,35-mm-Klinkenstecker EFFECT LOOP SEND-Buchse: 6,35-mm-Klinkenstecker EFFECT LOOP RETURN L/MONO, R-Buchsen: 6,35-mm-Klinkenstecker AC IN-Buchse
Leistungsaufnahme	43 W
Abmessungen	592 (B) x 251 (T) x 436 (H) mm 23-5/16 (W) x 9-15/16 (D) x 17-3/16 (H) Zoll
Gewicht	15,8 kg 34 lbs 14 oz
Zubehör	Bedienungsanleitung Netzkabel
Optionen (separat erhältlich)	Fußschalter (BOSS FS-5L, FS-6, FS-7)

*0 dBu = 0,775 Veff

*Im Interesse der Produktverbesserung können die Spezifikationen und/oder das Aussehen dieses Geräts ohne vorherige Ankündigung geändert werden.

Blockdiagramm

JC-40 Blockdiagramm

EFFECT LOOP (seriell)

EFFECT LOOP (parallel)
