Roland JC-40 - Manuel de l'amplificateur de guitare

Caractéristiques principales

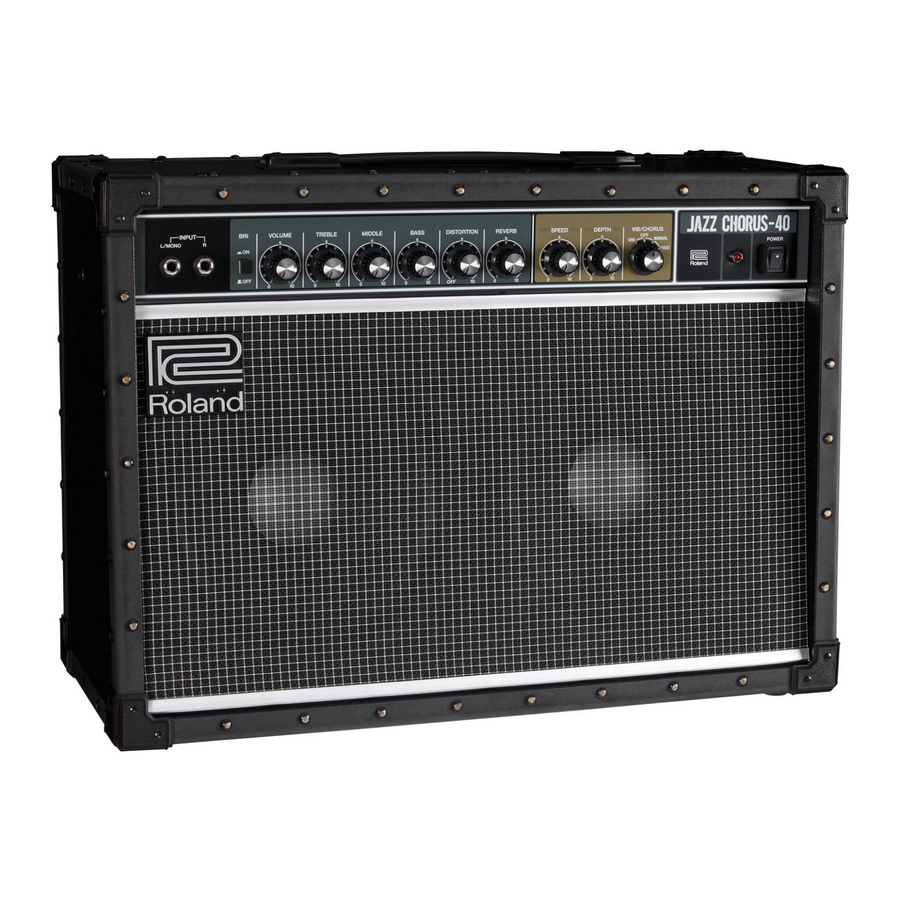

Le JC-40 est un amplificateur de guitare de 40 W avec entrée/sortie stéréo, offrant un son clair et transparent qui reproduit fidèlement le véritable caractère de votre guitare.

• En plus d'une égalisation à 3 bandes, il intègre également un interrupteur bright, vous offrant une riche palette de réglages de tonalité.
• Sa conception unique avec entrée stéréo vous permet de connecter une unité d'effet stéréo au panneau avant et de profiter d'un effet stéréo avec un seul amplificateur.
• Un magnifique effet de chorus spatial dimensionnel et un vibrato unique sont produits par le mixage spatial (permettant au son direct et au son d'effet de se mélanger dans l'air).
• Avec deux amplis de puissance indépendants et deux haut-parleurs de 10 pouces conçus sur mesure, le JC-40 offre un effet stéréo et un son qui ne se perdra pas dans l'ensemble.
• Le boîtier est conçu pour être robuste et durable, fabriqué en panneau de fibres durci et équipé de protections d'angle.
• Si un footswitch vendu séparément est connecté, vous pouvez activer/désactiver le chorus/vibrato, la réverbération et la distorsion avec votre pied.

Chorus spatial dimensionnel
Ceci utilise deux amplificateurs et haut-parleurs complètement indépendants ; un amplificateur et un haut-parleur produisent le son direct envoyé par la guitare, tandis que l'autre amplificateur et haut-parleur produisent un son subtilement modulé en hauteur. Ces deux sons sont mélangés dans l'air, créant un effet tridimensionnel doucement spacieux, chaud, profond et au son naturel.

UTILISATION SÉCURISÉE DE L'APPAREIL

Avant d'utiliser cet appareil, lisez attentivement les sections « CONSIGNES DE SÉCURITÉ IMPORTANTES » (à l'intérieur de la couverture avant), « UTILISATION SÉCURISÉE DE L'APPAREIL » et « NOTES IMPORTANTES ». Après lecture, conservez le ou les documents contenant ces sections à portée de main pour une référence immédiate.
Copyright © 2015 ROLAND CORPORATION

INSTRUCTIONS POUR LA PRÉVENTION DES INCENDIES, DES CHOCS ÉLECTRIQUES OU DES BLESSURES CORPORELLES

À propos des avertissements et des mises en garde


Utilisé pour les instructions visant à alerter l'utilisateur sur le risque de décès ou de blessures graves en cas d'utilisation incorrecte de l'appareil.

Utilisé pour les instructions visant à alerter l'utilisateur sur le risque de blessures ou de dommages matériels en cas d'utilisation incorrecte de l'appareil. * Les dommages matériels désignent les dommages ou autres effets indésirables causés à la maison et à tout son ameublement, ainsi qu'aux animaux domestiques.

À propos des symboles
Le symbole alerte l'utilisateur sur des instructions ou des avertissements importants. La signification spécifique du symbole est déterminée par le motif contenu dans le triangle. Dans le cas du symbole de gauche, il est utilisé pour les mises en garde générales, les avertissements ou les alertes de danger.

Le symbole alerte l'utilisateur sur des actions qui ne doivent jamais être effectuées (sont interdites). L'action spécifique à ne pas faire est indiquée par le motif contenu dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'appareil ne doit jamais être démonté.

Le symbole alerte l'utilisateur sur des actions qui doivent être effectuées. L'action spécifique à faire est indiquée par le motif contenu dans le cercle. Dans le cas du symbole de gauche, cela signifie que la fiche du cordon d'alimentation doit être débranchée de la prise.

Assurez-vous que le cordon d'alimentation est mis à la terre
Connectez la fiche secteur de ce modèle à une prise secteur avec une connexion de terre de protection.

Pour couper complètement l'alimentation de l'appareil, débranchez la fiche de la prise
Même avec l'interrupteur d'alimentation éteint, cet appareil n'est pas complètement déconnecté de sa source d'alimentation principale. Lorsque l'alimentation doit être complètement coupée, éteignez l'interrupteur d'alimentation de l'appareil, puis débranchez la fiche de la prise. Pour cette raison, la prise à laquelle vous choisissez de connecter la fiche du cordon d'alimentation doit être facilement accessible.

Assurez un espace suffisant à l'emplacement d'installation
Comme cet appareil émet normalement une légère quantité de chaleur, assurez-vous de laisser un espace suffisant autour de lui, comme indiqué ci-dessous.

Ne démontez ou ne modifiez pas l'appareil vous-même
N'effectuez aucune opération sauf indication contraire dans le manuel d'utilisation. Dans le cas contraire, vous risquez de provoquer un dysfonctionnement.

Ne réparez ou ne remplacez pas les pièces vous-même
Confiez toute réparation à votre revendeur, au centre de service Roland le plus proche ou à un distributeur Roland agréé, comme indiqué dans la section « Informations ».

N'utilisez ou ne stockez pas l'appareil dans les types d'endroits suivants

• Soumis à des températures extrêmes (par exemple, lumière directe du soleil dans un véhicule fermé, près d'un conduit de chauffage, sur un équipement générateur de chaleur) ; ou sont
• Humides (par exemple, salles de bain, toilettes, sur des sols mouillés) ; ou sont
• Exposés à la vapeur ou à la fumée ; ou sont
• Soumis à l'exposition au sel ; ou sont
• Exposés à la pluie ; ou sont
• Poussiéreux ou sablonneux ; ou sont
• Soumis à des niveaux élevés de vibrations et de secousses ; ou sont
• Placés dans un endroit mal ventilé.

Ne placez pas l'appareil dans un endroit instable
Dans le cas contraire, vous risquez de vous blesser suite au renversement ou à la chute de l'appareil.

Connectez le cordon d'alimentation à une prise de tension correcte
L'appareil doit être connecté uniquement à une alimentation du type décrit et marqué sur le côté arrière de l'appareil.

Utilisez uniquement le cordon d'alimentation fourni
Utilisez uniquement le cordon d'alimentation fourni. De plus, le cordon d'alimentation fourni ne doit pas être utilisé avec un autre appareil.

Ne pliez pas le cordon d'alimentation et ne placez pas d'objets lourds dessus
Dans le cas contraire, un incendie ou un choc électrique pourrait en résulter.

Évitez une utilisation prolongée à volume élevé
L'utilisation de l'appareil à volume élevé pendant des périodes prolongées peut entraîner une perte auditive. Si vous ressentez une perte auditive ou des bourdonnements d'oreille, vous devez immédiatement cesser d'utiliser l'appareil et consulter un médecin spécialisé.

Ne laissez pas d'objets étrangers ou de liquides pénétrer dans l'appareil ; ne placez jamais de récipients contenant du liquide sur l'appareil
Ne placez pas de récipients contenant du liquide (par exemple, des vases à fleurs) sur ce produit. Ne laissez jamais d'objets étrangers (par exemple, objets inflammables, pièces de monnaie, fils) ou de liquides (par exemple, eau ou jus) pénétrer dans ce produit. Cela pourrait provoquer des courts-circuits, un fonctionnement défectueux ou d'autres dysfonctionnements.

Éteignez l'appareil en cas d'anomalie ou de dysfonctionnement
Éteignez immédiatement l'appareil, débranchez le cordon d'alimentation de la prise et demandez une réparation à votre revendeur, au centre de service Roland le plus proche ou à un distributeur Roland agréé, comme indiqué dans la section « Informations » lorsque :

• Le cordon d'alimentation a été endommagé ; ou
• Si de la fumée ou une odeur inhabituelle se produit ; ou
• Des objets sont tombés ou du liquide a été renversé sur l'appareil ; ou
• L'appareil a été exposé à la pluie (ou est devenu humide d'une autre manière) ; ou
• L'appareil ne semble pas fonctionner normalement ou présente un changement notable de performances.

Soyez prudent pour protéger les enfants des blessures
Assurez-vous toujours qu'un adulte est présent pour assurer la supervision et l'encadrement lors de l'utilisation de l'appareil dans des lieux où des enfants sont présents, ou lorsqu'un enfant utilisera l'appareil.

Ne laissez pas tomber l'appareil et ne le soumettez pas à des chocs violents
Dans le cas contraire, vous risquez de provoquer des dommages ou un dysfonctionnement.

Ne partagez pas une prise avec un nombre déraisonnable d'autres appareils
Dans le cas contraire, vous risquez une surchauffe ou un incendie.

Ne pas utiliser à l'étranger
Avant d'utiliser l'appareil à l'étranger, consultez votre revendeur, le centre de service Roland le plus proche ou un distributeur Roland agréé, comme indiqué dans la section « Informations ».

Lorsque vous débranchez le cordon d'alimentation, tenez-le par la fiche
Pour éviter d'endommager les conducteurs, tenez toujours le cordon d'alimentation par sa fiche lorsque vous le débranchez de cet appareil ou d'une prise de courant.

Nettoyez régulièrement la fiche d'alimentation
Une accumulation de poussière ou d'objets étrangers entre la fiche d'alimentation et la prise de courant peut entraîner un incendie ou un choc électrique. À intervalles réguliers, veillez à débrancher la fiche d'alimentation et, à l'aide d'un chiffon sec, essuyez toute poussière ou tout objet étranger qui aurait pu s'accumuler.

Débranchez la fiche d'alimentation chaque fois que l'appareil ne sera pas utilisé pendant une période prolongée
Un incendie pourrait se produire dans le cas improbable d'une panne.

Acheminez tous les cordons d'alimentation et câbles de manière à éviter qu'ils ne s'emmêlent
Des blessures pourraient résulter si quelqu'un venait à

Évitez de monter sur l'appareil ou d'y placer des objets lourds
Dans le cas contraire, vous risquez de vous blesser suite au renversement ou à la chute de l'appareil.

Ne jamais brancher/débrancher une fiche d'alimentation si vos mains sont mouillées
Dans le cas contraire, vous pourriez recevoir un choc électrique.

Débranchez tous les cordons/câbles avant de déplacer l'appareil
Avant de déplacer l'appareil, débranchez la fiche d'alimentation de la prise et retirez tous les cordons des appareils externes.

Avant de nettoyer l'appareil, débranchez la fiche d'alimentation de la prise

Si la fiche d'alimentation n'est pas retirée de la prise, vous risquez de recevoir un choc électrique.

Chaque fois qu'il y a un risque d'éclair, débranchez la fiche d'alimentation de la prise
Si la fiche d'alimentation n'est pas retirée de la prise, vous risquez de recevoir un choc électrique.

NOTES IMPORTANTES

Alimentation Électrique

• Ne connectez pas cet appareil à la même prise électrique qu'un appareil électrique contrôlé par un onduleur ou un moteur (tel qu'un réfrigérateur, une machine à laver, un four à micro-ondes ou un climatiseur). Selon la manière dont l'appareil électrique est utilisé, le bruit de l'alimentation électrique peut provoquer un dysfonctionnement de cet appareil ou produire un bruit audible. S'il n'est pas pratique d'utiliser une prise électrique séparée, connectez un filtre anti-bruit d'alimentation électrique entre cet appareil et la prise électrique.

Emplacement

• L'utilisation de l'appareil à proximité d'amplificateurs de puissance (ou d'autres équipements contenant de grands transformateurs de puissance) peut induire un bourdonnement. Pour atténuer le problème, changez l'orientation de cet appareil ; ou éloignez-le de la source d'interférence.
• Cet appareil peut interférer avec la réception radio et télévision. N'utilisez pas cet appareil à proximité de tels récepteurs.
• Des bruits peuvent être produits si des appareils de communication sans fil, tels que des téléphones portables, sont utilisés à proximité de cet appareil. Un tel bruit pourrait se produire lors de la réception ou de l'initiation d'un appel, ou pendant une conversation. Si vous rencontrez de tels problèmes, vous devriez déplacer ces appareils sans fil de manière à ce qu'ils soient à une plus grande distance de cet appareil, ou les éteindre.
• Lorsqu'il est déplacé d'un endroit à un autre où la température et/ou l'humidité sont très différentes, des gouttelettes d'eau (condensation) peuvent se former à l'intérieur de l'appareil. Des dommages ou un dysfonctionnement peuvent survenir si vous tentez d'utiliser l'appareil dans cet état. Par conséquent, avant d'utiliser l'appareil, vous devez le laisser reposer plusieurs heures, jusqu'à ce que la condensation se soit complètement évaporée.
• Selon le matériau et la température de la surface sur laquelle vous placez l'appareil, ses pieds en caoutchouc peuvent décolorer ou abîmer la surface.
• Ne placez pas de récipients ou quoi que ce soit d'autre contenant du liquide sur cet appareil. De même, chaque fois que du liquide a été renversé sur la surface de cet appareil, veillez à l'essuyer rapidement à l'aide d'un chiffon doux et sec.

Entretien

• N'utilisez jamais d'essence, de diluants, d'alcool ou de solvants de quelque nature que ce soit, afin d'éviter toute possibilité de décoloration et/ou de déformation.

Précautions Supplémentaires

• Faites preuve d'une prudence raisonnable lors de l'utilisation des boutons, curseurs ou autres commandes de l'appareil ; et lors de l'utilisation de ses prises et connecteurs. Une manipulation brutale peut entraîner des dysfonctionnements.
• Lorsque vous déconnectez tous les câbles, saisissez le connecteur lui-même – ne tirez jamais sur le câble. De cette façon, vous éviterez de provoquer des courts-circuits ou des dommages aux éléments internes du câble.
• Une petite quantité de chaleur rayonnera de l'appareil pendant le fonctionnement normal.
• Pour éviter de déranger les personnes à proximité, essayez de maintenir le volume de l'appareil à des niveaux raisonnables.
• N'utilisez pas de câbles de connexion contenant une résistance intégrée.

Droits de Propriété Intellectuelle

• Roland et BOSS sont des marques déposées ou des marques commerciales de Roland Corporation aux États-Unis et/ou dans d'autres pays.
• Les noms de sociétés et de produits figurant dans ce document sont des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

Descriptions des Panneaux

Panneau Avant

1. Prises INPUT
   Connectez votre guitare électrique ou votre unité d'effet ici. Si vous connectez une guitare directement, ou une unité d'effet mono, connectez-la à la prise L/ MONO. Si vous connectez une unité d'effet avec sortie stéréo à ces prises, vous obtiendrez un effet stéréo avec les haut-parleurs gauche et droit du JC-40.
   * Si vous connectez votre guitare à la prise R, le son n'est audible que par le haut-parleur droit.
2. Commutateur [BRI] (Bright)
   Éclaircit la plage des moyennes et hautes fréquences, rendant le son plus net.
3. Bouton [VOLUME]
   Règle le volume général.
4. Boutons [TREBLE] / [MIDDLE] / [BASS]
   Règlent le volume des plages de fréquences hautes, moyennes et basses respectivement.
5. Bouton [DISTORTION]
   Règle la quantité de distorsion. Si ce bouton est réglé sur "OFF" (Désactivé), la distorsion n'est pas appliquée.
6. Bouton [REVERB]
   Règle la profondeur de la réverbération.
7. VIB/CHORUS
   Le JC-40 dispose d'effets de chorus et de vibrato spatiaux dimensionnels.
   * Le bouton [SPEED] et le bouton [DEPTH] n'ont aucun effet lorsque le commutateur [VIB/CHORUS] est réglé sur "FIXED" (Fixe).

   Bouton [SPEED]
   Règle la vitesse de modulation du chorus et du vibrato.
   Bouton [DEPTH] Règle la profondeur de modulation du chorus et du vibrato.
   Commutateur [VIB/CHORUS]
   Bascule entre le chorus et le vibrato.

Valeur	Explication
VIB (vibrato)	Active le vibrato.
OFF (Désactivé)	Désactive le vibrato/chorus.
MANUAL (chorus)	Active le chorus. Utilisez les boutons [SPEED] et [DEPTH] pour régler la vitesse et la profondeur de la modulation.
FIXED (chorus)	Active le chorus. Les boutons [SPEED] et [DEPTH] n'ont aucun effet ; leurs réglages sont fixes.

8. Commutateur [POWER]
   Allume/éteint l'alimentation du JC-40. Lorsque l'alimentation est activée, l'indicateur est allumé.

Mise sous/hors tension

Une fois que tout est correctement connecté, assurez-vous de suivre la procédure ci-dessous pour allumer leur alimentation. Si vous allumez l'équipement dans le mauvais ordre, vous risquez de provoquer un dysfonctionnement ou une panne de l'équipement.

1. Assurez-vous que le bouton [VOLUME] du JC-40 et le volume des appareils connectés au JC-40 sont réglés sur 0.
   *Avant de connecter votre instrument aux prises INPUT du JC-40, réglez le bouton [VOLUME] au minimum (tout à gauche).]
2. Allumez le JC-40.

   *Avant d'allumer/éteindre l'appareil, assurez-vous toujours de baisser le volume. Même avec le volume baissé, vous pourriez entendre un son lors de l'allumage/extinction de l'appareil. Cependant, c'est normal et n'indique pas un dysfonctionnement.
   *Cet appareil est équipé d'un circuit de protection. Un court intervalle (quelques secondes) après l'allumage de l'appareil est nécessaire avant qu'il ne fonctionne normalement.
3. Allumez l'alimentation des appareils connectés.
4. Réglez les niveaux de volume des appareils.
   Avant de couper l'alimentation, baissez le volume de chacun des appareils de votre système, puis ÉTEIGNEZ les appareils dans l'ordre inverse de leur mise sous tension.

*Si vous devez couper complètement l'alimentation, éteignez d'abord l'appareil, puis débranchez le cordon d'alimentation de la prise de courant. Reportez-vous à "To completely turn off power to the unit, pull out the plug from the outlet" (Pour couper complètement l'alimentation de l'appareil, débranchez la fiche de la prise de courant).

Panneau Arrière

9. Prise AC IN
   Connectez le cordon d'alimentation inclus.
   * Utilisez uniquement le cordon d'alimentation fourni avec l'appareil.
10. Prise PHONES
    Connectez un casque ici.
    * Si une fiche est insérée dans cette prise, aucun son ne sera émis par le haut-parleur propre du JC-40.
11. Prises LINE OUT
    Connectez-les à votre système de sonorisation ou à votre enregistreur.
    Vous pouvez l'utiliser en conjonction avec un système de sonorisation externe, ou pour enregistrer votre performance via une ligne directe tout en surveillant le son du haut-parleur du JC-40.
    Si vous utilisez une connexion monaurale, connectez votre équipement à la prise L/MONO.
    * Si le chorus est activé et que vous connectez la sortie ligne en stéréo, l'effet de chorus spatial dimensionnel (L : son direct, R : son d'effet) est obtenu.

12. Prises EFFECT LOOP SEND/RETURN
    Connectez un appareil d'effet externe.
    Connectez la prise SEND à l'entrée de votre appareil d'effet externe, et connectez la sortie de votre appareil d'effet externe à la prise RETURN.
    Si vous connectez une unité d'effet stéréo, l'effet stéréo est obtenu en utilisant les haut-parleurs gauche et droit du JC-40. Si vous connectez une unité d'effet mono, connectez-la à la prise L/MONO.
    * Si vous connectez uniquement la prise R, aucun son n'est émis par les haut-parleurs, les prises LINE OUT et la prise PHONES.
    * Le son qui est entré par les prises RETURN n'est pas affecté par les commandes 2 à 5 du panneau avant. Si vous souhaitez que les commandes 2 à 5 affectent ce son, connectez votre équipement aux prises INPUT (L/MONO, R) du panneau avant.
    * Effectuez les connexions après avoir d'abord vérifié les schémas de câblage des autres équipements que vous avez l'intention de connecter. Pour éviter les dysfonctionnements et les pannes d'équipement, baissez toujours le volume et éteignez toutes les unités avant d'effectuer toute connexion.
    Commutateur [LOOP]
    Lorsque "PARALLEL" (Parallèle) est réglé, le son des effets externes et le son direct sont mélangés.
    Lorsque "SERIES" (Série) est réglé, seul le son des effets externes est joué.
    * Lorsque "SERIES" (Série) est réglé, il n'y aura pas de son si le volume de votre appareil d'effet externe est baissé ou s'il est éteint.
    →Pour plus de détails sur les prises EFFECT LOOP SEND/RETURN et le commutateur [LOOP], reportez-vous au "Block Diagram" (Diagramme Bloc) à la fin de ce manuel.
13. Prises FOOT SWITCH
    Si une pédale de commande (BOSS FS-5L, FS-6, FS-7) vendue séparément est connectée, vous pouvez activer/désactiver le chorus/vibrato, la réverbération et la distorsion avec votre pied.
    * Le JC-40 est compatible avec les pédales de commande de type à verrouillage (FS-5L, FS-6, FS-7). Si vous utilisez un FS-6 ou FS-7, réglez le mode de A et B sur FS-5L (LATCH).
    * Si vous utilisez un FS-6 ou FS-7, connectez une fiche jack 1/4" (mono) à la prise A ou B.
    * Si vous utilisez la prise A&B du FS-6, utilisez une fiche jack stéréo 1/4" deux fiches jack mono 1/4" (vendues séparément : PCS-31L, etc.).

Spécifications Principales

Roland JC-40 : Amplificateur de Guitare

Puissance de Sortie Nominale	40 W
Niveau d'Entrée Nominal	Prises INPUT L/MONO, R : -10 dBu (1 M Ω) Prises EFFECT RETURN L/MONO, R : -10 dBu (22 k Ω) EFFECT RETURN L/MONO uniquement : -10 dBu (11 k Ω)
Haut-parleurs	25 cm (10 pouces) x 2
Commandes	Commutateur [POWER] Commutateur [BRI] (Bright) Bouton [VOLUME] Bouton [TREBLE] Bouton [MIDDLE] Bouton [BASS] Bouton [DISTORTION] Bouton [REVERB] Bouton [SPEED] Bouton [DEPTH] Commutateur [VIB/CHORUS] Commutateur [EFFECT LOOP]
Témoin	POWER
Connecteurs	Prises INPUT L/MONO, R : Type jack 1/4 de pouce Prises LINE OUT L/MONO, R : Type jack 1/4 de pouce Prise PHONES : Type jack TRS stéréo 1/4 de pouce Prises FOOT SWITCH (CHORUS VIBRATO, REVERB, DISTORTION) : Type jack 1/4 de pouce Prise EFFECT LOOP SEND : Type jack 1/4 de pouce Prises EFFECT LOOP RETURN L/MONO, R : Type jack 1/4 de pouce Prise AC IN
Consommation Électrique	43 W
Dimensions	592 (L) x 251 (P) x 436 (H) mm 23-5/16 (L) x 9-15/16 (P) x 17-3/16 (H) pouces
Poids	15.8 kg 34 lbs 14 oz
Accessoires	Manuel de l'utilisateur Cordon d'alimentation
Options (vendues séparément)	Pédale de commande (BOSS FS-5L, FS-6, FS-7)

*0 dBu = 0.775 Vrms

*Dans un souci d'amélioration du produit, les spécifications et/ou l'apparence de cet appareil sont sujettes à modification sans préavis.

Diagramme Bloc

Diagramme Bloc du JC-40

BOUCLE D'EFFETS (série)

BOUCLE D'EFFETS (parallèle)
