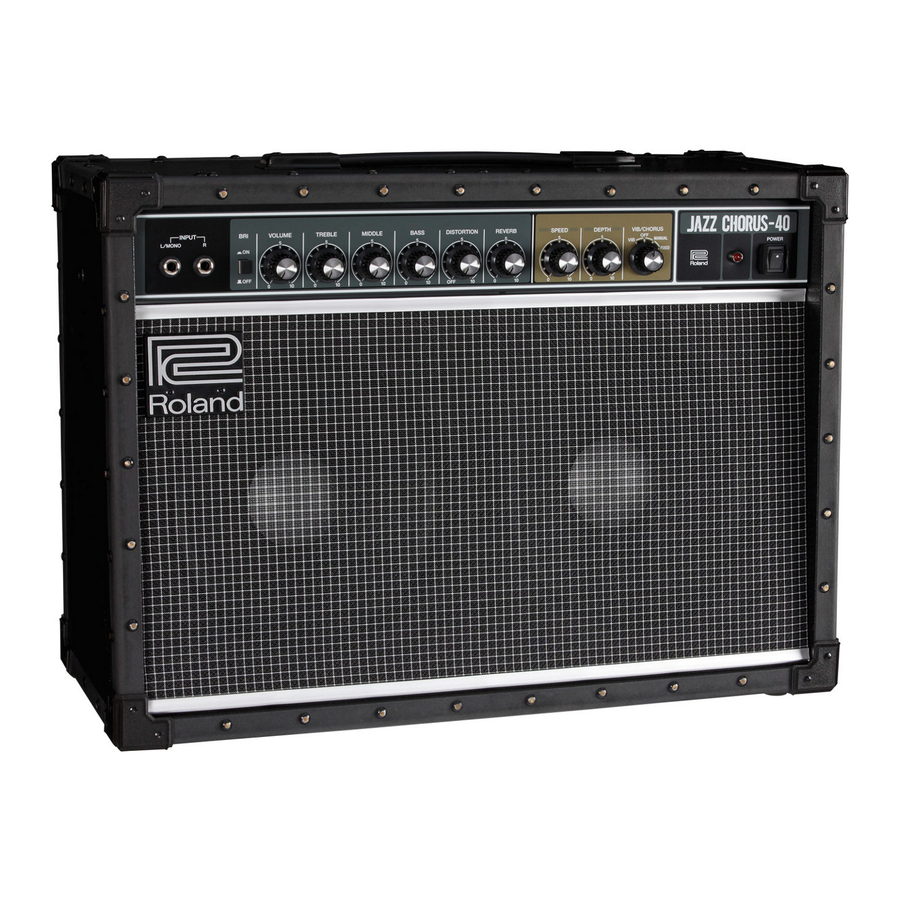

Amplifikator kitare Roland JC-40

Karakteristikat Kryesore

JC-40 është një amplifikator kitare me hyrje/dalje stereo 40W që përmban një ton të pastër në mënyrë transparente që shpreh me besnikëri karakterin e vërtetë të kitarrës suaj.

Përveç një EQ 3-bandësh tone-stack, ai gjithashtu ofron një çelës të ndritshëm, duke ju dhënë një paletë të pasur me cilësimet e toneve.
Dizajni i tij unik me hyrje stereo ju lejon të lidhni një njësi efekti stereo në panelin e përparmë dhe të shijoni një efekt stereo duke përdorur vetëm një amplifikator të vetëm.
Një efekt kori hapësinor bukur dimensional dhe një vibrato unik prodhohen nga përzierja hapësinore (duke lejuar që tingulli i drejtpërdrejtë dhe tingulli i efektit të përzihen në ajër).
Me dy amplifikatorë të pavarur fuqie dhe dy altoparlantë 10-inç të dizajnuar me porosi, JC-40 ofron një efekt stereo dhe tingull që nuk do të varroset në ansambël.
Mbështjellësi është projektuar për forcë dhe qëndrueshmëri, i bërë nga fibër e ngurtësuar dhe i pajisur me mbrojtëse këndesh.
Nëse lidhet një pedale e shitur veçmas, mund të ndizni/fikni korin/vibraton, reverbin dhe shtrembërimin me këmbën tuaj.

Kori hapësinor dimensional
Kjo përdor dy amplifikatorë dhe altoparlantë plotësisht të pavarur; një amplifikator dhe altoparlant nxjerrin tingullin e drejtpërdrejtë që dërgohet nga kitara, ndërsa amplifikatori dhe altoparlanti tjetër nxjerrin një tingull që është i modulueshëm në mënyrë delikate. Këto dy tinguj përzihen në ajër, duke krijuar një efekt tredimensional të butë hapësinor që është i ngrohtë, i thellë dhe me tingull natyral.

PËRDORIMI I NJËSISË ME SIGURI

Përpara se të përdorni këtë njësi, lexoni me kujdes "UDHËZIMET E RËNDËSISHME TË SIGURISË" (brenda kapakut të përparmë), "PËRDORIMI I NJËSISË ME SIGURI" dhe "SHËNIME TË RËNDËSISHME". Pasi të lexoni, mbajeni dokumentin(et) duke përfshirë ato seksione ku do të jenë të disponueshme për referencë të menjëhershme.
Copyright © 2015 ROLAND CORPORATION

UDHËZIME PËR PARANDALIMIN E ZJARRIT, GODITJES ELEKTRIKE, APO LËNDIMIT TË PERSONAVE

Rreth PARALAJMËRIMIT dhe KUJDESIT

Përdoret për udhëzime që synojnë të alarmojnë përdoruesin për rrezikun e vdekjes ose lëndimit të rëndë nëse njësia përdoret në mënyrë të pahijshme.

Përdoret për udhëzime që synojnë të alarmojnë përdoruesin për rrezikun e lëndimit ose dëmtimit material nëse njësia përdoret në mënyrë të pahijshme. * Dëmtimi material i referohet dëmtimit ose efekteve të tjera negative të shkaktuara në lidhje me shtëpinë dhe të gjitha mobiljet e saj, si dhe për kafshët shtëpiake ose kafshët shtëpiake.

Rreth Simboleve
Simboli alarmon përdoruesin për udhëzime ose paralajmërime të rëndësishme. Kuptimi specifik i simbolit përcaktohet nga dizajni i përfshirë brenda trekëndëshit. Në rastin e simbolit në të majtë, ai përdoret për kujdese, paralajmërime ose alarme të përgjithshme për rrezik.

Simboli alarmon përdoruesin për artikuj që nuk duhet të kryhen kurrë (janë të ndaluara). Gjëja specifike që nuk duhet bërë tregohet nga dizajni i përfshirë brenda rrethit. Në rastin e simbolit në të majtë, kjo do të thotë që njësia nuk duhet të çmontohet kurrë.

Simboli alarmon përdoruesin për gjëra që duhet të kryhen. Gjëja specifike që duhet bërë tregohet nga dizajni i përfshirë brenda rrethit. Në rastin e simbolit në të majtë, kjo do të thotë që priza e kordonit të energjisë duhet të shkëputet nga priza.

Sigurohuni që kordoni i energjisë të jetë i tokëzuar
Lidheni spinën e këtij modeli në një prizë elektrike me një lidhje mbrojtëse tokëzimi.

Për të fikur plotësisht energjinë në njësi, tërhiqeni spinën nga priza
Edhe me çelësin e energjisë të fikur, kjo njësi nuk është plotësisht e ndarë nga burimi i saj kryesor i energjisë. Kur energjia duhet të fiket plotësisht, fikeni çelësin e energjisë në njësi, pastaj tërhiqeni spinën nga priza. Për këtë arsye, priza në të cilën zgjidhni të lidhni spinën e kordonit të energjisë duhet të jetë një që është brenda mundësive të lehta dhe lehtësisht e arritshme.

Siguroni një sasi të mjaftueshme hapësire në vendin e instalimit
Meqenëse kjo njësi normalisht lëshon një sasi të vogël nxehtësie, sigurohuni që të siguroni hapësirë të mjaftueshme rreth saj, siç tregohet më poshtë.

Mos e çmontoni ose modifikoni vetë
Mos kryeni asgjë përveç nëse jeni udhëzuar ta bëni këtë në manualin e pronarit. Përndryshe, rrezikoni të shkaktoni mosfunksionim.

Mos riparoni ose zëvendësoni pjesë vetë
Referojuni të gjitha shërbimeve shitësit tuaj, Qendrës më të afërt të Shërbimit Roland, ose një shpërndarësi të autorizuar Roland, siç tregohet në "Informacion".

Mos përdorni ose ruani në llojet e mëposhtme të vendndodhjeve

I nënshtrohen ekstremeve të temperaturës (p.sh., rrezet e diellit direkte në një automjet të mbyllur, pranë një kanali ngrohjeje, sipër pajisjeve që gjenerojnë nxehtësi); ose janë
Të lagësht (p.sh., banjo, dhoma larjeje, në dysheme të lagura); ose janë
Të ekspozuar ndaj avullit ose tymit; ose janë
Të ekspozuar ndaj ekspozimit të kripës; ose janë
Të ekspozuar ndaj shiut; ose janë
Të pluhurosur ose me rërë; ose janë
I nënshtrohen niveleve të larta të dridhjeve dhe tronditjeve; ose janë
Vendosen në një vend me ajrosje të dobët.

Mos e vendosni në një vend të paqëndrueshëm
Përndryshe, rrezikoni lëndimin si rezultat i përmbysjes ose rënies së njësisë.

Lidheni kordonin e energjisë në një prizë me tensionin e duhur
Njësia duhet të lidhet vetëm me një furnizim me energji të llojit të përshkruar siç shënohet në anën e pasme të njësisë.

Përdorni vetëm kordonin e energjisë të furnizuar
Përdorni vetëm kordonin e energjisë të bashkangjitur. Gjithashtu, kordoni i energjisë i furnizuar nuk duhet të përdoret me asnjë pajisje tjetër.

Mos e përkulni kordonin e energjisë ose mos vendosni objekte të rënda mbi të
Përndryshe, mund të rezultojë zjarr ose goditje elektrike.

Shmangni përdorimin e zgjatur me volum të lartë
Përdorimi i njësisë me volum të lartë për periudha të gjata kohore mund të shkaktojë humbje të dëgjimit. Nëse ndonjëherë përjetoni ndonjë humbje të dëgjimit ose zhurmë në veshë, duhet të ndaloni menjëherë përdorimin e njësisë dhe të konsultoheni me një mjek të specializuar.

Mos lejoni që objekte të huaja ose lëngje të hyjnë në njësi; mos vendosni kurrë enë me lëng mbi njësi
Mos vendosni enë që përmbajnë lëng (p.sh., vazo lulesh) në këtë produkt. Mos lejoni kurrë që objekte të huaja (p.sh., objekte të ndezshme, monedha, tela) ose lëngje (p.sh., ujë ose lëng) të hyjnë në këtë produkt. Bërja e kësaj mund të shkaktojë qark të shkurtër, funksionim të gabuar ose mosfunksionime të tjera.

Fikeni njësinë nëse ndodh një anomali ose mosfunksionim
Fikeni menjëherë njësinë, hiqeni kordonin e energjisë nga priza dhe kërkoni shërbim nga shitësi juaj, Qendra më e afërt e Shërbimit Roland, ose një shpërndarës i autorizuar Roland, siç tregohet në "Informacion" kur:

Kordoni i energjisë është dëmtuar; ose
Nëse ndodh tym ose erë e pazakontë; ose
Objekte kanë rënë në, ose lëng është derdhur mbi njësi; ose
Njësia është ekspozuar ndaj shiut (ose përndryshe është bërë e lagur); ose
Njësia nuk duket se funksionon normalisht ose shfaq një ndryshim të theksuar në performancë.

Jini të kujdesshëm për të mbrojtur fëmijët nga lëndimet
Sigurohuni gjithmonë që një i rritur të jetë i pranishëm për të ofruar mbikëqyrje dhe udhëzime kur përdorni njësinë në vende ku janë të pranishëm fëmijët, ose kur një fëmijë do të përdorë njësinë.

Mos e hidhni ose mos e nënshtroni ndaj ndikimit të fortë
Përndryshe, rrezikoni të shkaktoni dëmtim ose mosfunksionim.

Mos ndani një prizë me një numër të paarsyeshëm pajisjesh të tjera
Përndryshe, rrezikoni mbinxehjen ose zjarrin.

Mos përdorni jashtë vendit
Përpara se të përdorni njësinë jashtë vendit, konsultohuni me shitësin tuaj, Qendrën më të afërt të Shërbimit Roland, ose një shpërndarës të autorizuar Roland, siç tregohet në "Informacion".

Kur shkëputni kordonin e energjisë, kapeni atë nga spina
Për të parandaluar dëmtimin e përcjellësit, kapeni gjithmonë kordonin e energjisë nga spina e tij kur e shkëputni atë nga kjo njësi ose nga një prizë elektrike.

Pastroni periodikisht spinën e energjisë
Një grumbullim pluhuri ose objektesh të huaja midis spinës së energjisë dhe prizës elektrike mund të çojë në zjarr ose goditje elektrike. Në intervale të rregullta, sigurohuni që të tërhiqni spinën e energjisë dhe duke përdorur një leckë të thatë, fshini çdo pluhur ose objekt të huaj që mund të jetë grumbulluar.

Shkëputeni spinën e energjisë sa herë që njësia do të nuk do të përdoret për një periudhë të gjatë kohore
Zjarri mund të rezultojë në rastin e pamundur që të ndodhë një prishje.

Kaloni të gjitha kordonët dhe kabllot e energjisë në një mënyrë të tillë që të parandaloni ngatërrimin e tyre
Lëndimi mund të rezultojë nëse dikush do të

Shmangni ngjitjen sipër njësisë, ose vendosjen e objekteve të rënda mbi të
Përndryshe, rrezikoni lëndimin si rezultat i përmbysjes ose rënies së njësisë.

Mos lidhni/shkëputni kurrë një spinë energjie nëse duart tuaja janë të lagura
Përndryshe, mund të merrni një goditje elektrike.

Shkëputni të gjitha kordonët/kabllot përpara se të lëvizni njësinë
Përpara se të lëvizni njësinë, shkëputeni spinën e energjisë nga priza dhe tërhiqni të gjitha kordonët nga pajisjet e jashtme.

Përpara se të pastroni njësinë, shkëputeni energjinë spinën nga priza

Nëse spina e energjisë nuk hiqet nga priza, rrezikoni të merrni një goditje elektrike.

Sa herë që ka një kërcënim rrufeje, shkëputeni spinën e energjisë nga priza
Nëse spina e energjisë nuk hiqet nga priza, rrezikoni të merrni një goditje elektrike.

SHËNIME TË RËNDËSISHME

Furnizimi me energji

Mos e lidhni këtë njësi në të njëjtën prizë elektrike që përdoret nga një pajisje elektrike që kontrollohet nga një inverter ose një motor (siç është frigoriferi, lavatriçe, furra me mikrovalë ose kondicioneri). Në varësi të mënyrës se si përdoret pajisja elektrike, zhurma e furnizimit me energji mund të shkaktojë keqfunksionimin e kësaj njësie ose mund të prodhojë zhurmë të dëgjueshme. Nëse nuk është praktike përdorimi i një prize elektrike të veçantë, lidhni një filtër zhurme të furnizimit me energji midis kësaj njësie dhe prizës elektrike.

Vendosja

Përdorimi i njësisë afër amplifikatorëve të energjisë (ose pajisjeve të tjera që përmbajnë transformatorë të mëdhenj energjie) mund të shkaktojë zhurmë. Për të zbutur problemin, ndryshoni orientimin e kësaj njësie; ose zhvendoseni më larg nga burimi i ndërhyrjes.
Kjo njësi mund të ndërhyjë në marrjen e radios dhe televizionit. Mos e përdorni këtë njësi në afërsi të marrësve të tillë.
Mund të prodhohet zhurmë nëse pajisjet e komunikimit pa tela, siç janë telefonat celularë, përdoren në afërsi të kësaj njësie. Një zhurmë e tillë mund të ndodhë kur merrni ose filloni një telefonatë, ose gjatë bisedës. Nëse hasni probleme të tilla, duhet t'i zhvendosni pajisjet e tilla pa tela në mënyrë që të jenë në një distancë më të madhe nga kjo njësi, ose t'i fikni ato.
Kur zhvendoset nga një vend në tjetrin ku temperatura dhe/ose lagështia është shumë e ndryshme, pikat e ujit (kondensimi) mund të formohen brenda njësisë. Dëmtimi ose keqfunksionimi mund të rezultojë nëse përpiqeni ta përdorni njësinë në këtë gjendje. Prandaj, përpara se ta përdorni njësinë, duhet ta lini të qëndrojë për disa orë, derisa kondensimi të avullojë plotësisht.
Në varësi të materialit dhe temperaturës së sipërfaqes në të cilën e vendosni njësinë, këmbët e saj prej gome mund të njollosin ose dëmtojnë sipërfaqen.
Mos vendosni kontejnerë ose ndonjë gjë tjetër që përmban lëng sipër kësaj njësie. Gjithashtu, sa herë që ndonjë lëng është derdhur në sipërfaqen e kësaj njësie, sigurohuni që ta fshini menjëherë duke përdorur një leckë të butë dhe të thatë.

Mirëmbajtja

Mos përdorni kurrë benzinë, hollues, alkool ose tretës të çfarëdo lloji, për të shmangur mundësinë e zbardhjes dhe/ose deformimit.

Masa paraprake shtesë

Përdorni një sasi të arsyeshme kujdesi kur përdorni butonat, rrëshqitësit ose kontrollet e tjera të njësisë; dhe kur përdorni folitë dhe lidhësit e saj. Trajtimi i ashpër mund të çojë në keqfunksionime.
Kur shkëputni të gjithë kabllot, kapni vetë lidhësin — mos e tërhiqni kurrë kabllon. Në këtë mënyrë do të shmangni shkaktimin e qarkut të shkurtër ose dëmtimin e elementeve të brendshme të kabllit.
Një sasi e vogël nxehtësie do të rrezatojë nga njësia gjatë funksionimit normal.
Për të shmangur shqetësimin e të tjerëve aty pranë, përpiquni ta mbani volumin e njësisë në nivele të arsyeshme.
Mos përdorni kabllo lidhëse që përmbajnë një rezistencë të integruar.

E drejta e pronësisë intelektuale

Roland dhe BOSS janë marka tregtare të regjistruara ose marka tregtare të Roland Corporation në Shtetet e Bashkuara dhe/ose vende të tjera.
Emrat e kompanive dhe emrat e produkteve që shfaqen në këtë dokument janë marka tregtare të regjistruara ose marka tregtare të pronarëve të tyre përkatës.

Përshkrimet e panelit

Paneli i përparmë

Fole INPUT
Lidhni kitarën tuaj elektrike ose njësinë e efektit këtu. Nëse po lidhni një kitarë drejtpërdrejt, ose një njësi efekti mono, lidheni atë me folenë L/MONO. Nëse lidhni një njësi efekti me dalje stereo në këto fole, do të merrni një efekt stereo me altoparlantët e majtë dhe të djathtë të JC-40.
* Nëse e lidhni kitarën tuaj me folenë R, tingulli dëgjohet vetëm nga altoparlanti i djathtë.
Çelësi [BRI] (Bright) (I ndritshëm)
Ndriçon gamën e frekuencave të mesme dhe të larta, duke e bërë tingullin më të freskët.
Çelësi [VOLUME] (Volumi)
Rregullon volumin e përgjithshëm.
Çelësat [TREBLE] (Të larta) / [MIDDLE] (Të mesme) / [BASS] (Të ulëta)
Rregulloni volumin e gamave të frekuencave të larta, të mesme dhe të ulëta respektivisht.
Çelësi [DISTORTION] (Distorsion)
Rregullon sasinë e distorsionit. Nëse kjo është vendosur në "OFF" (fikur), distorsioni nuk aplikohet.
Çelësi [REVERB] (Reverb)
Rregullon thellësinë e reverbit.
VIB/CHORUS
JC-40 përmban efekte dimensionale të hapësirës chorus dhe vibrato.
* Çelësi [SPEED] (Shpejtësia) dhe çelësi [DEPTH] (Thellësia) nuk kanë efekt kur çelësi [VIB/CHORUS] është vendosur në "FIXED" (fikse).

Çelësi [SPEED] (Shpejtësia)
Rregullon shpejtësinë e modulimit të chorus dhe vibrato.
Çelësi [DEPTH] (Thellësia) Rregullon thellësinë e modulimit të chorus dhe vibrato.
Çelësi [VIB/CHORUS]
Kalon midis chorus dhe vibrato.

Vlera	Shpjegimi
VIB (vibrato)	Aktivizon vibraton.
OFF (fikur)	Fik vibraton/chorus.
MANUAL (chorus)	Aktivizon chorus. Përdorni çelësin [SPEED] (Shpejtësia) dhe çelësin [DEPTH] (Thellësia) për të rregulluar shpejtësinë dhe thellësinë e modulimit.
FIXED (chorus) (fikse)	Aktivizon chorus. Çelësi [SPEED] (Shpejtësia) dhe çelësi [DEPTH] (Thellësia) nuk kanë efekt; cilësimet e tyre janë fikse.

Çelësi [POWER] (Energjia)
Ndizet/fiket energjia e JC-40. Kur energjia është ndezur, treguesi është i ndezur.

Ndizni/Fikni energjinë

Pasi të gjitha janë lidhur siç duhet, sigurohuni që të ndiqni procedurën e mëposhtme për të ndezur energjinë e tyre. Nëse ndizni pajisjet në rendin e gabuar, rrezikoni të shkaktoni keqfunksionim ose dështim të pajisjes.

Sigurohuni që çelësi [VOLUME] (Volumi) i JC-40 dhe volumi i pajisjeve të lidhura me JC-40 të jenë vendosur në 0.
*Përpara se të lidhni instrumentin tuaj me folitë INPUT të JC-40, vendosni çelësin [VOLUME] (Volumi) në cilësimin minimal (në të majtë).]
Ndizni JC-40.

*Përpara se të ndizni/fikni njësinë, sigurohuni gjithmonë që ta ulni volumin. Edhe me volumin e ulur, mund të dëgjoni ndonjë tingull kur ndizni/fikni njësinë. Megjithatë, kjo është normale dhe nuk tregon një keqfunksionim.
*Kjo njësi është e pajisur me një qark mbrojtës. Një interval i shkurtër (disa sekonda) pasi të keni ndezur njësinë kërkohet që ajo të funksionojë normalisht.
Ndizni energjinë e pajisjeve të lidhura.
Rregulloni nivelet e volumit për pajisjet.
Përpara se të fikni energjinë, ulni volumin në secilën nga pajisjet në sistemin tuaj dhe më pas FIKNI pajisjet në rendin e kundërt me atë që u ndezën.

*Nëse keni nevojë ta fikni plotësisht energjinë, fillimisht fikeni njësinë, më pas shkëputni kordonin e energjisë nga priza. Referojuni "Për ta fikur plotësisht energjinë në njësi, tërhiqeni spinën nga priza".

Paneli i pasmë

Fole AC IN
Lidhni kordonin e energjisë të përfshirë.
* Përdorni vetëm kordonin e energjisë që ishte përfshirë me njësinë.
Fole PHONES (Kufje)
Lidhni kufjet këtu.
* Nëse një spinë futet në këtë fole, asnjë tingull nuk do të dalë nga altoparlanti i vetë JC-40.
Fole LINE OUT (Dalja e linjës)
Lidhni këto me sistemin tuaj PA ose regjistruesin.
Mund ta përdorni këtë në lidhje me një sistem të jashtëm PA, ose për të regjistruar performancën tuaj përmes linjës së drejtpërdrejtë duke monitoruar tingullin nga altoparlanti i JC-40.
Nëse po përdorni një lidhje mono, lidhni pajisjen tuaj me folenë L/MONO.
* Nëse chorus është ndezur dhe e lidhni daljen e linjës në stereo, efekti dimensional i hapësirës chorus (L: tingull i drejtpërdrejtë, R: tingull efekti) merret.

Fole EFFECT LOOP SEND/RETURN (Dërgo/Kthe efektin e ciklit)
Lidhni një pajisje të jashtme efekti.
Lidhni folenë SEND (Dërgo) me hyrjen e pajisjes tuaj të jashtme efekti dhe lidhni daljen e pajisjes tuaj të jashtme efekti me folenë RETURN (Kthe).
Nëse lidhni një njësi efekti stereo, efekti stereo merret duke përdorur altoparlantët e majtë dhe të djathtë të JC-40. Nëse po lidhni një njësi efekti mono, lidheni atë me folenë L/MONO.
* Nëse lidhni vetëm folenë R, tingulli nuk del nga altoparlantët, folitë LINE OUT (Dalja e linjës) dhe foleja PHONES (Kufje).
* Tingulli që futet nga folitë RETURN (Kthe) nuk ndikohet nga kontrollet e panelit të përparmë 2 – 5. Nëse dëshironi që kontrollet 2 – 5 të ndikojnë në këtë tingull, lidhni pajisjen tuaj me folitë INPUT (L/MONO, R) të panelit të përparmë.
* Bëni lidhje pasi të keni kontrolluar fillimisht diagramet e instalimeve elektrike të pajisjeve të tjera që keni ndërmend të lidhni. Për të parandaluar keqfunksionimin dhe dështimin e pajisjes, uleni gjithmonë volumin dhe fikni të gjitha njësitë përpara se të bëni ndonjë lidhje.
Çelësi [LOOP] (Cikli)
Kur vendoset "PARALLEL" (Paralel), tingulli i efekteve të jashtme dhe tingulli i drejtpërdrejtë përzihen.
Kur vendoset "SERIES" (Seri), luhet vetëm tingulli i efekteve të jashtme.
* Kur vendoset "SERIES" (Seri), nuk do të ketë tingull nëse volumi i pajisjes tuaj të jashtme efekti është ulur ose nëse është fikur.
→Për detaje mbi folitë EFFECT LOOP SEND/RETURN (Dërgo/Kthe efektin e ciklit) dhe çelësin [LOOP] (Cikli), referojuni "Diagramit bllok" në fund të këtij manuali.
Fole FOOT SWITCH (Çelës këmbësh)
Nëse lidhet një çelës këmbësh i shitur veçmas (BOSS FS-5L, FS-6, FS-7), mund të ndizni/fikni chorus/vibrato, reverb dhe distorsion me këmbën tuaj.
* JC-40 është i pajtueshëm me çelësat e këmbëve të tipit bllokues (FS-5L, FS-6, FS-7). Nëse po përdorni një FS-6 ose FS-7, vendosni modalitetin e A dhe B në FS-5L (LATCH) (BLLOKUES).
* Nëse po përdorni një FS-6 ose FS-7, lidhni një spinë 1/4" (mono) në folenë A ose B.
* Nëse po përdorni folenë A&B të FS-6, përdorni një spinë stereo 1/4" dy spina mono 1/4" (shiten veçmas: PCS-31L, etj.).

Specifikimet kryesore

Roland JC-40: Amplifikator kitare

Dalja e energjisë e vlerësuar	40 W
Niveli nominal i hyrjes	Fole INPUT L/MONO, R: -10 dBu (1 M Ω) Fole EFFECT RETURN L/MONO, R: -10 dBu (22 k Ω) EFFECT RETURN L/MONO vetëm: -10 dBu (11 k Ω)
Altoparlantët	25 cm (10 inç) x 2
Kontrollet	Çelësi [POWER] (Energjia) Çelësi [BRI] (Bright) (I ndritshëm) Çelësi [VOLUME] (Volumi) Çelësi [TREBLE] (Të larta) Çelësi [MIDDLE] (Të mesme) Çelësi [BASS] (Të ulëta) Çelësi [DISTORTION] (Distorsion) Çelësi [REVERB] (Reverb) Çelësi [SPEED] (Shpejtësia) Çelësi [DEPTH] (Thellësia) Çelësi [VIB/CHORUS] Çelësi [EFFECT LOOP] (Efekti i ciklit)
Treguesi	POWER (Energjia)
Lidhësit	Fole INPUT L/MONO, R: tipi i telefonit 1/4 inç Fole LINE OUT L/MONO, R: tipi i telefonit 1/4 inç Fole PHONES (Kufje): Tipi i telefonit stereo 1/4 inç TRS Fole FOOT SWITCH (CHORUS VIBRATO, REVERB, DISTORTION) (Çelës këmbësh): tipi i telefonit 1/4 inç Fole EFFECT LOOP SEND (Dërgo efektin e ciklit): tipi i telefonit 1/4 inç Fole EFFECT LOOP RETURN L/MONO, R: tipi i telefonit 1/4 inç AC IN fole
Konsumi i energjisë	43 W
Përmasat	592 (G) x 251 (D) x 436 (L) mm 23-5/16 (G) x 9-15/16 (D) x 17-3/16 (L) inç
Pesha	15.8 kg 34 lbs 14 oz
Aksesorët	Manuali i përdoruesit Kordoni i energjisë
Opsionet (shiten veçmas)	Çelës këmbësh (BOSS FS-5L, FS-6, FS-7)
