Główne cechy

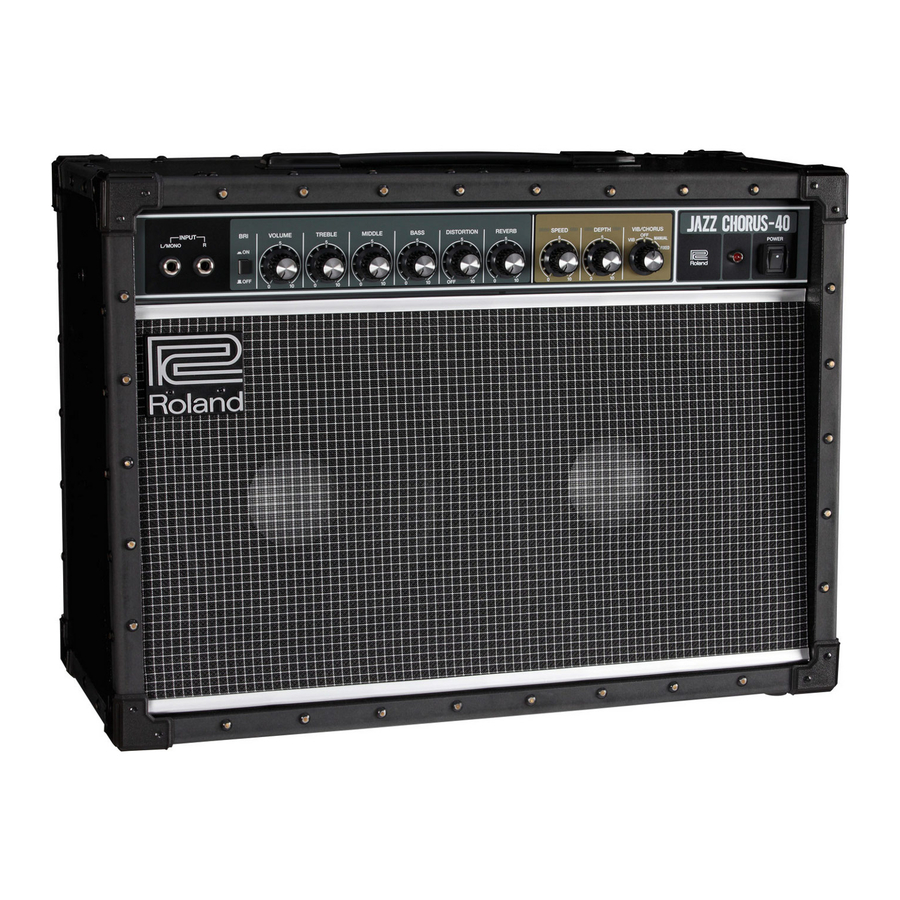

JC-40 to 40W wzmacniacz gitarowy ze stereofonicznym wejściem/wyjściem, charakteryzujący się transparentnie czystym brzmieniem, które wiernie oddaje prawdziwy charakter Twojej gitary.

Oprócz 3-pasmowego korektora barwy dźwięku, oferuje również przełącznik "bright" (jasny), dając bogatą paletę ustawień brzmienia.
Unikalna konstrukcja stereofonicznego wejścia pozwala podłączyć stereofoniczny efekt do panelu przedniego i cieszyć się efektem stereo za pomocą jednego wzmacniacza.
Przepiękny, przestrzenny efekt chorus i unikalne vibrato są wytwarzane przez miksowanie przestrzenne (umożliwiając mieszanie się dźwięku bezpośredniego i dźwięku efektu w powietrzu).
Dzięki dwóm niezależnym wzmacniaczom mocy i dwóm specjalnie zaprojektowanym 10-calowym głośnikom, JC-40 zapewnia efekt stereo i dźwięk, który nie zostanie zagłuszony w zespole.
Obudowa została zaprojektowana z myślą o wytrzymałości i trwałości, wykonana z utwardzonej płyty pilśniowej i wyposażona w ochraniacze narożników.
Po podłączeniu sprzedawanego oddzielnie przełącznika nożnego, można włączać/wyłączać chorus/vibrato, reverb i distortion stopą.

Dimensional space chorus (przestrzenny chorus)
Wykorzystuje dwa całkowicie niezależne wzmacniacze i głośniki; jeden wzmacniacz i głośnik emitują dźwięk bezpośredni wysyłany z gitary, a drugi wzmacniacz i głośnik emitują dźwięk, który jest subtelnie modulowany pod względem wysokości. Te dwa dźwięki są mieszane w powietrzu, tworząc delikatnie przestronny, trójwymiarowy efekt, który jest ciepły, głęboki i naturalnie brzmiący.

BEZPIECZNE UŻYTKOWANIE URZĄDZENIA

Przed użyciem tego urządzenia, uważnie przeczytaj "WAŻNE INSTRUKCJE BEZPIECZEŃSTWA" (wewnątrz przedniej okładki), "BEZPIECZNE UŻYTKOWANIE URZĄDZENIA" oraz "WAŻNE WSKAZÓWKI". Po przeczytaniu, zachowaj dokument(y) zawierające te sekcje w miejscu, gdzie będą łatwo dostępne do natychmiastowego wglądu.
Copyright © 2015 ROLAND CORPORATION

INSTRUKCJE DOTYCZĄCE ZAPOBIEGANIA POŻAROM, PORAŻENIU PRĄDEM LUB OBRAŻENIOM CIAŁA

O OSTRZEŻENIACH i PRZESTROGACH

Używane w instrukcjach mających na celu ostrzeżenie użytkownika o ryzyku śmierci lub poważnych obrażeń w przypadku nieprawidłowego użytkowania urządzenia.

Używane w instrukcjach mających na celu ostrzeżenie użytkownika o ryzyku obrażeń lub szkód materialnych w przypadku nieprawidłowego użytkowania urządzenia. * Szkody materialne odnoszą się do uszkodzeń lub innych negatywnych skutków spowodowanych w odniesieniu do domu i całego jego wyposażenia, jak również do zwierząt domowych.

O Symbolach
warning Symbol ostrzega użytkownika o ważnych instrukcjach lub ostrzeżeniach. Konkretne znaczenie symbolu jest określone przez wzór zawarty w trójkącie. W przypadku symbolu po lewej stronie, jest on używany do ogólnych ostrzeżeń, uwag lub alarmów o niebezpieczeństwie.

Symbol ostrzega użytkownika o czynnościach, których nigdy nie wolno wykonywać (są zabronione). Konkretna rzecz, której nie wolno robić, jest wskazana przez wzór zawarty w okręgu. W przypadku symbolu po lewej stronie, oznacza to, że urządzenia nigdy nie wolno demontować.

Symbol ostrzega użytkownika o czynnościach, które należy wykonać. Konkretna rzecz, którą należy zrobić, jest wskazana przez wzór zawarty w okręgu. W przypadku symbolu po lewej stronie, oznacza to, że wtyczkę przewodu zasilającego należy odłączyć od gniazdka.

Upewnij się, że przewód zasilający jest uziemiony
Podłącz wtyczkę sieciową tego modelu do gniazdka sieciowego z ochronnym uziemieniem.

warning Aby całkowicie wyłączyć zasilanie urządzenia, wyciągnij wtyczkę z gniazdka
Nawet przy wyłączonym wyłączniku zasilania, urządzenie nie jest całkowicie odłączone od głównego źródła zasilania. Gdy zasilanie musi być całkowicie wyłączone, wyłącz wyłącznik zasilania na urządzeniu, a następnie wyciągnij wtyczkę z gniazdka. Z tego powodu, gniazdko, do którego podłączasz wtyczkę przewodu zasilającego, powinno być łatwo dostępne.

Zapewnij wystarczającą ilość miejsca w miejscu instalacji
Ponieważ urządzenie normalnie emituje niewielką ilość ciepła, upewnij się, że zapewniona jest wystarczająca ilość miejsca wokół niego, jak pokazano poniżej.

Nie demontuj ani nie modyfikuj samodzielnie
Nie wykonuj żadnych czynności, chyba że zostałeś do tego poinstruowany w instrukcji obsługi. W przeciwnym razie ryzykujesz spowodowanie awarii.

Nie naprawiaj ani nie wymieniaj części samodzielnie
Wszelkie naprawy należy zlecać sprzedawcy, najbliższemu Centrum Serwisowemu Roland lub autoryzowanemu dystrybutorowi Roland, wymienionym w "Informacjach".

Nie używaj ani nie przechowuj w następujących miejscach

Narażonych na ekstremalne temperatury (np. bezpośrednie światło słoneczne w zamkniętym pojeździe, w pobliżu kanału grzewczego, na wierzchu sprzętu generującego ciepło); lub są
Wilgotne (np. łazienki, toalety, na mokrych podłogach); lub są
Narażone na parę lub dym; lub są
Narażone na działanie soli; lub są
Narażone na deszcz; lub są
Zakurzone lub piaszczyste; lub są
Narażone na wysoki poziom wibracji i wstrząsów; lub są
Umieszczone w słabo wentylowanym miejscu.

Nie umieszczaj w niestabilnym miejscu
W przeciwnym razie ryzykujesz obrażenia w wyniku przewrócenia się lub upadku urządzenia.

Podłącz przewód zasilający do gniazdka o prawidłowym napięciu
Urządzenie powinno być podłączone tylko do zasilania typu opisanego na tylnej stronie urządzenia.

Używaj tylko dostarczonego przewodu zasilającego
Używaj tylko dołączonego przewodu zasilającego. Ponadto, dostarczony przewód zasilający nie może być używany z żadnym innym urządzeniem.

Nie zginaj przewodu zasilającego ani nie kładź na nim ciężkich przedmiotów
W przeciwnym razie może dojść do pożaru lub porażenia prądem.

Unikaj długotrwałego używania przy wysokiej głośności
Używanie urządzenia przy wysokiej głośności przez dłuższy czas może spowodować utratę słuchu. Jeśli kiedykolwiek doświadczysz utraty słuchu lub dzwonienia w uszach, powinieneś natychmiast przestać używać urządzenia i skonsultować się ze specjalistą.

Nie dopuszczaj do przedostania się obcych przedmiotów lub płynów do urządzenia; nigdy nie stawiaj pojemników z płynem na urządzeniu
Nie stawiaj pojemników zawierających płyn (np. wazonów z kwiatami) na tym produkcie. Nigdy nie dopuszczaj do przedostania się obcych przedmiotów (np. przedmiotów łatwopalnych, monet, przewodów) lub płynów (np. wody lub soku) do tego produktu. Może to spowodować zwarcia, wadliwe działanie lub inne usterki.

Wyłącz urządzenie w przypadku wystąpienia nieprawidłowości lub awarii
Natychmiast wyłącz urządzenie, wyjmij przewód zasilający z gniazdka i zleć serwis sprzedawcy, najbliższemu Centrum Serwisowemu Roland lub autoryzowanemu dystrybutorowi Roland, wymienionym w "Informacjach", gdy:

Przewód zasilający został uszkodzony; lub
W przypadku pojawienia się dymu lub nietypowego zapachu; lub
Przedmioty wpadły do urządzenia lub płyn został rozlany na urządzenie; lub
Urządzenie zostało wystawione na działanie deszczu (lub w inny sposób zamokło); lub
Urządzenie nie działa normalnie lub wykazuje wyraźną zmianę w działaniu.

Zachowaj ostrożność, aby chronić dzieci przed obrażeniami
Zawsze upewnij się, że dorosły jest pod ręką, aby zapewnić nadzór i wskazówki podczas używania urządzenia w miejscach, gdzie przebywają dzieci, lub gdy dziecko będzie używać urządzenia.

Nie upuszczaj ani nie narażaj na silne uderzenia
W przeciwnym razie ryzykujesz spowodowanie uszkodzenia lub awarii.

Nie dziel gniazdka z nierozsądną liczbą innych urządzeń
W przeciwnym razie ryzykujesz przegrzanie lub pożar.

Nie używaj za granicą
Przed użyciem urządzenia za granicą, skonsultuj się ze sprzedawcą, najbliższym Centrum Serwisowemu Roland lub autoryzowanym dystrybutorem Roland, wymienionym w "Informacjach".

Podczas odłączania przewodu zasilającego, chwyć go za wtyczkę
Aby zapobiec uszkodzeniu przewodnika, zawsze chwytaj przewód zasilający za wtyczkę podczas odłączania go od tego urządzenia lub od gniazdka zasilania.

Okresowo czyść wtyczkę zasilania
Nagromadzenie się kurzu lub obcych przedmiotów między wtyczką zasilania a gniazdkiem zasilania może prowadzić do pożaru lub porażenia prądem. W regularnych odstępach czasu, pamiętaj, aby wyciągnąć wtyczkę zasilania i za pomocą suchej szmatki wytrzeć wszelki kurz lub obce przedmioty, które mogły się nagromadzić.

Odłącz wtyczkę zasilania, gdy urządzenie nie będzie używane przez dłuższy czas
W mało prawdopodobnym przypadku awarii może dojść do pożaru.

Poprowadź wszystkie przewody zasilające i kable w taki sposób, aby zapobiec ich zaplątaniu
Może dojść do obrażeń, jeśli ktoś

Unikaj wchodzenia na urządzenie lub umieszczania na nim ciężkich przedmiotów
W przeciwnym razie ryzykujesz obrażenia w wyniku przewrócenia się lub upadku urządzenia.

Nigdy nie podłączaj/odłączaj wtyczki zasilania, jeśli masz mokre ręce
W przeciwnym razie możesz zostać porażony prądem.

Odłącz wszystkie przewody/kable przed przeniesieniem urządzenia
Przed przeniesieniem urządzenia, odłącz wtyczkę zasilania od gniazdka i wyciągnij wszystkie przewody z urządzeń zewnętrznych.

Przed czyszczeniem urządzenia, odłącz wtyczkę zasilania od gniazdka

Jeśli wtyczka zasilania nie zostanie wyjęta z gniazdka, ryzykujesz porażenie prądem.

Zawsze, gdy istnieje zagrożenie uderzeniem pioruna, odłącz wtyczkę zasilania od gniazdka
Jeśli wtyczka zasilania nie zostanie wyjęta z gniazdka, ryzykujesz porażenie prądem.

WAŻNE WSKAZÓWKI

Zasilanie

Nie podłączaj tego urządzenia do tego samego gniazdka elektrycznego, które jest używane przez urządzenie elektryczne sterowane przez falownik lub silnik (takie jak lodówka, pralka, kuchenka mikrofalowa lub klimatyzator). W zależności od sposobu użytkowania urządzenia elektrycznego, zakłócenia w zasilaniu mogą spowodować nieprawidłowe działanie tego urządzenia lub mogą generować słyszalny hałas. Jeśli użycie oddzielnego gniazdka elektrycznego nie jest praktyczne, podłącz filtr zakłóceń zasilania między tym urządzeniem a gniazdkiem elektrycznym.

Umiejscowienie

Używanie urządzenia w pobliżu wzmacniaczy mocy (lub innego sprzętu zawierającego duże transformatory mocy) może powodować brumienie. Aby złagodzić problem, zmień orientację tego urządzenia lub odsuń je dalej od źródła zakłóceń.
To urządzenie może zakłócać odbiór radiowy i telewizyjny. Nie używaj tego urządzenia w pobliżu takich odbiorników.
Mogą wystąpić zakłócenia, jeśli w pobliżu tego urządzenia działają urządzenia komunikacji bezprzewodowej, takie jak telefony komórkowe. Zakłócenia te mogą wystąpić podczas odbierania lub inicjowania połączenia lub podczas rozmowy. W przypadku wystąpienia takich problemów należy przenieść takie urządzenia bezprzewodowe w większej odległości od tego urządzenia lub wyłączyć je.
Po przeniesieniu z jednego miejsca do drugiego, gdzie temperatura i/lub wilgotność są bardzo różne, wewnątrz urządzenia mogą tworzyć się krople wody (kondensacja). Uszkodzenie lub nieprawidłowe działanie może wystąpić, jeśli spróbujesz użyć urządzenia w takim stanie. Dlatego przed użyciem urządzenia należy odczekać kilka godzin, aż kondensacja całkowicie wyparuje.
W zależności od materiału i temperatury powierzchni, na której umieszczasz urządzenie, jego gumowe nóżki mogą odbarwić lub uszkodzić powierzchnię.
Nie umieszczaj pojemników ani niczego innego zawierającego płyn na górze tego urządzenia. Ponadto, jeśli jakikolwiek płyn rozleje się na powierzchnię tego urządzenia, należy go natychmiast wytrzeć miękką, suchą szmatką.

Konserwacja

Nigdy nie używaj benzyny, rozcieńczalników, alkoholu ani rozpuszczalników jakiegokolwiek rodzaju, aby uniknąć możliwości odbarwienia i/lub deformacji.

Dodatkowe środki ostrożności

Zachowaj rozsądną ostrożność podczas korzystania z przycisków, suwaków lub innych elementów sterujących urządzenia oraz podczas korzystania z jego gniazd i złączy. Nieostrożne obchodzenie się może prowadzić do nieprawidłowego działania.
Podczas odłączania wszystkich kabli chwyć za samo złącze — nigdy nie ciągnij za kabel. W ten sposób unikniesz zwarć lub uszkodzenia wewnętrznych elementów kabla.
Niewielka ilość ciepła będzie promieniować z urządzenia podczas normalnej pracy.
Aby uniknąć przeszkadzania osobom w pobliżu, staraj się utrzymywać głośność urządzenia na rozsądnym poziomie.
Nie używaj kabli połączeniowych, które zawierają wbudowany rezystor.

Prawo własności intelektualnej

Roland i BOSS są zarejestrowanymi znakami towarowymi lub znakami towarowymi firmy Roland Corporation w Stanach Zjednoczonych i/lub innych krajach.
Nazwy firm i nazwy produktów pojawiające się w tym dokumencie są zarejestrowanymi znakami towarowymi lub znakami towarowymi ich odpowiednich właścicieli.

Opisy paneli

Panel przedni

Gniazda INPUT (wejściowe)
Podłącz tutaj gitarę elektryczną lub efekt. Jeśli podłączasz gitarę bezpośrednio lub efekt monofoniczny, podłącz go do gniazda L/ MONO. Jeśli podłączysz efekt stereo do tych gniazd, uzyskasz efekt stereo z lewego i prawego głośnika JC-40.
* Jeśli podłączysz gitarę do gniazda R, dźwięk będzie słyszalny tylko z prawego głośnika.
Przełącznik [BRI] (Bright) (jasny)
Rozjaśnia zakres średnich i wysokich częstotliwości, dzięki czemu dźwięk jest bardziej wyraźny.
Pokrętło [VOLUME] (głośność)
Reguluje ogólną głośność.
Pokrętła [TREBLE] (wysokie tony) / [MIDDLE] (średnie tony) / [BASS] (niskie tony)
Regulują odpowiednio głośność zakresów wysokich, średnich i niskich częstotliwości.
Pokrętło [DISTORTION] (zniekształcenie)
Reguluje ilość zniekształceń. Jeśli jest ustawione na "OFF" (wyłączone), zniekształcenie nie jest stosowane.
Pokrętło [REVERB] (pogłos)
Reguluje głębokość pogłosu.
VIB/CHORUS
JC-40 oferuje przestrzenny chorus i efekty vibrato.
* Pokrętło [SPEED] (prędkość) i pokrętło [DEPTH] (głębokość) nie mają wpływu, gdy przełącznik [VIB/CHORUS] jest ustawiony na "FIXED" (stały).

Pokrętło [SPEED] (prędkość)
Reguluje prędkość modulacji chorusa i vibrato.
Pokrętło [DEPTH] (głębokość) Reguluje głębokość modulacji chorusa i vibrato.
Przełącznik [VIB/CHORUS]
Przełącza między chorusem a vibrato.

Wartość	Wyjaśnienie
VIB (vibrato)	Włącza vibrato.
OFF (wyłączone)	Wyłącza vibrato/chorus.
MANUAL (chorus) (ręczny)	Włącza chorus. Użyj pokrętła [SPEED] (prędkość) i pokrętła [DEPTH] (głębokość), aby dostosować prędkość i głębokość modulacji.
FIXED (chorus) (stały)	Włącza chorus. Pokrętło [SPEED] (prędkość) i pokrętło [DEPTH] (głębokość) nie mają wpływu; ich ustawienia są stałe.

Przełącznik [POWER] (zasilanie)
Włącza/wyłącza zasilanie JC-40. Gdy zasilanie jest włączone, wskaźnik świeci.

Włączanie/wyłączanie zasilania

Po prawidłowym podłączeniu wszystkiego, należy postępować zgodnie z poniższą procedurą, aby włączyć zasilanie. Włączenie sprzętu w niewłaściwej kolejności grozi nieprawidłowym działaniem lub awarią sprzętu.

Upewnij się, że pokrętło [VOLUME] (głośność) JC-40 i głośność urządzeń podłączonych do JC-40 są ustawione na 0.
*Przed podłączeniem instrumentu do gniazd INPUT (wejściowych) JC-40, ustaw pokrętło [VOLUME] (głośność) na minimalne ustawienie (skrajnie w lewo).]
Włącz JC-40.

*Przed włączeniem/wyłączeniem urządzenia zawsze upewnij się, że głośność jest zmniejszona. Nawet przy zmniejszonej głośności możesz usłyszeć dźwięk podczas włączania/wyłączania urządzenia. Jest to jednak normalne i nie oznacza nieprawidłowego działania.
*To urządzenie jest wyposażone w obwód ochronny. Krótki odstęp czasu (kilka sekund) po włączeniu urządzenia jest wymagany, zanim zacznie ono normalnie działać.
Włącz zasilanie podłączonych urządzeń.
Dostosuj poziomy głośności dla urządzeń.
Przed wyłączeniem zasilania zmniejsz głośność na każdym z urządzeń w systemie, a następnie WYŁĄCZ urządzenia w odwrotnej kolejności, w jakiej zostały włączone.

*Jeśli musisz całkowicie wyłączyć zasilanie, najpierw wyłącz urządzenie, a następnie odłącz przewód zasilający od gniazdka elektrycznego. Zapoznaj się z rozdziałem "Aby całkowicie wyłączyć zasilanie urządzenia, wyjmij wtyczkę z gniazdka".

Panel tylny

Gniazdo AC IN (wejście zasilania)
Podłącz dołączony przewód zasilający.
* Używaj tylko przewodu zasilającego, który został dołączony do urządzenia.
Gniazdo PHONES (słuchawkowe)
Podłącz tutaj słuchawki.
* Jeśli w to gniazdo zostanie włożona wtyczka, dźwięk nie będzie wyprowadzany z własnego głośnika JC-40.
Gniazda LINE OUT (wyjście liniowe)
Podłącz je do systemu PA lub rejestratora.
Możesz użyć tego w połączeniu z zewnętrznym systemem PA lub do nagrywania występu przez linię bezpośrednią, monitorując dźwięk z głośnika JC-40.
Jeśli używasz połączenia monofonicznego, podłącz sprzęt do gniazda L/MONO.
* Jeśli chorus jest włączony i podłączysz wyjście liniowe w stereo, uzyskasz efekt przestrzennego chorusu (L: dźwięk bezpośredni, R: dźwięk efektu).

Gniazda EFFECT LOOP SEND/RETURN (pętla efektów wysyłka/powrót)
Podłącz zewnętrzne urządzenie efektowe.
Podłącz gniazdo SEND (wysyłka) do wejścia zewnętrznego urządzenia efektowego, a wyjście zewnętrznego urządzenia efektowego podłącz do gniazda RETURN (powrót).
Jeśli podłączysz efekt stereo, efekt stereo zostanie uzyskany za pomocą lewego i prawego głośnika JC-40. Jeśli podłączasz efekt monofoniczny, podłącz go do gniazda L/MONO.
* Jeśli podłączysz tylko gniazdo R, dźwięk nie będzie wyprowadzany z głośników, gniazd LINE OUT (wyjście liniowe) i gniazda PHONES (słuchawkowe).
* Dźwięk, który jest wprowadzany z gniazd RETURN (powrót), nie jest modyfikowany przez elementy sterujące na panelu przednim 2 – 5. Jeśli chcesz, aby elementy sterujące 2 – 5 wpływały na ten dźwięk, podłącz sprzęt do gniazd INPUT (wejściowych) (L/MONO, R) na panelu przednim.
* Wykonaj połączenia po uprzednim sprawdzeniu schematów połączeń innego sprzętu, który zamierzasz podłączyć. Aby zapobiec nieprawidłowemu działaniu i awarii sprzętu, zawsze zmniejsz głośność i wyłącz wszystkie urządzenia przed wykonaniem jakichkolwiek połączeń.
Przełącznik [LOOP] (pętla)
Gdy ustawiono "PARALLEL" (równolegle), dźwięk efektów zewnętrznych i dźwięk bezpośredni są mieszane.
Gdy ustawiono "SERIES" (szeregowo), odtwarzany jest tylko dźwięk efektów zewnętrznych.
* Gdy ustawiono "SERIES" (szeregowo), nie będzie dźwięku, jeśli głośność zewnętrznego urządzenia efektowego jest zmniejszona lub jeśli jest ono wyłączone.
→Aby uzyskać szczegółowe informacje na temat gniazd EFFECT LOOP SEND/RETURN (pętla efektów wysyłka/powrót) i przełącznika [LOOP] (pętla), zapoznaj się z "Schematem blokowym" na końcu niniejszej instrukcji.
Gniazda FOOT SWITCH (przełącznik nożny)
Jeśli podłączony jest sprzedawany oddzielnie przełącznik nożny (BOSS FS-5L, FS-6, FS-7), możesz włączać/wyłączać chorus/vibrato, pogłos i zniekształcenia za pomocą stopy.
* JC-40 jest kompatybilny z przełącznikami nożnymi typu latch (FS-5L, FS-6, FS-7). Jeśli używasz FS-6 lub FS-7, ustaw tryb A i B na FS-5L (LATCH).
* Jeśli używasz FS-6 lub FS-7, podłącz wtyczkę 1/4" (monofoniczną) do gniazda A lub B.
* Jeśli używasz gniazda A&B FS-6, użyj wtyczki stereo 1/4" dwóch wtyczek monofonicznych 1/4" (sprzedawane oddzielnie: PCS-31L, itp.).

Główne specyfikacje

Roland JC-40: Wzmacniacz gitarowy

Znamionowa moc wyjściowa	40 W
Nominalny poziom wejściowy	Gniazda INPUT L/MONO, R (wejściowe): -10 dBu (1 M Ω) Gniazda EFFECT RETURN L/MONO, R (powrót efektów): -10 dBu (22 k Ω) EFFECT RETURN L/MONO (powrót efektów) tylko: -10 dBu (11 k Ω)
Głośniki	25 cm (10 cali) x 2
Elementy sterujące	Przełącznik [POWER] (zasilanie) Przełącznik [BRI] (Bright) (jasny) Pokrętło [VOLUME] (głośność) Pokrętło [TREBLE] (wysokie tony) Pokrętło [MIDDLE] (średnie tony) Pokrętło [BASS] (niskie tony) Pokrętło [DISTORTION] (zniekształcenie) Pokrętło [REVERB] (pogłos) Pokrętło [SPEED] (prędkość) Pokrętło [DEPTH] (głębokość) Przełącznik [VIB/CHORUS] Przełącznik [EFFECT LOOP] (pętla efektów)
Wskaźnik	POWER (zasilanie)
Złącza	Gniazda INPUT L/MONO, R (wejściowe): typ telefoniczny 1/4 cala Gniazda LINE OUT L/MONO, R (wyjście liniowe): typ telefoniczny 1/4 cala Gniazdo PHONES (słuchawkowe): Typ telefoniczny TRS stereo 1/4 cala Gniazda FOOT SWITCH (CHORUS VIBRATO, REVERB, DISTORTION) (przełącznik nożny): typ telefoniczny 1/4 cala Gniazdo EFFECT LOOP SEND (pętla efektów wysyłka): typ telefoniczny 1/4 cala Gniazda EFFECT LOOP RETURN L/MONO, R (pętla efektów powrót): typ telefoniczny 1/4 cala Gniazdo AC IN (wejście zasilania)
Pobór mocy	43 W
Wymiary	592 (szer.) x 251 (gł.) x 436 (wys.) mm 23-5/16 (szer.) x 9-15/16 (gł.) x 17-3/16 (wys.) cali
Waga	15,8 kg 34 lbs 14 oz
Akcesoria	Instrukcja obsługi Przewód zasilający
Opcje (sprzedawane oddzielnie)	Przełącznik nożny (BOSS FS-5L, FS-6, FS-7)

*0 dBu = 0,775 Vrms

*W celu ulepszenia produktu, specyfikacje i/lub wygląd tego urządzenia mogą ulec zmianie bez wcześniejszego powiadomienia.

Schemat blokowy

Schemat blokowy JC-40

PĘTLA EFEKTÓW (szeregowo)

PĘTLA EFEKTÓW (równolegle)
