Roland JC-40 - Εγχειρίδιο Ενισχυτή Κιθάρας

Κύρια Χαρακτηριστικά

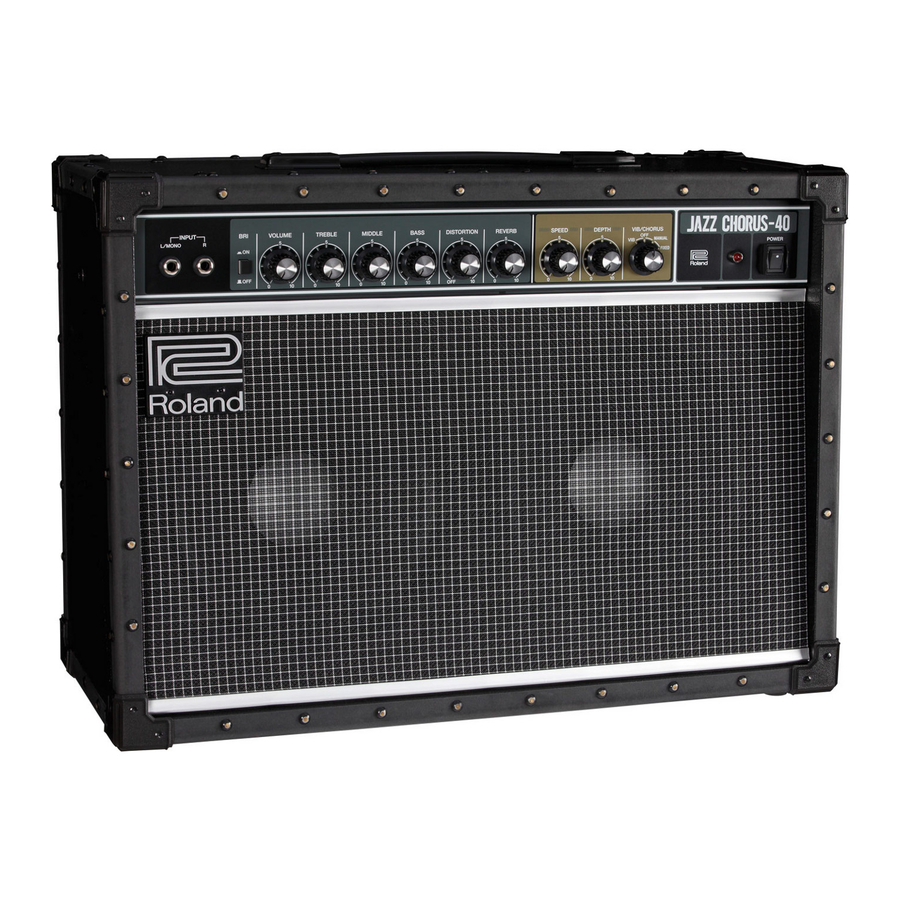

Το JC-40 είναι ένας ενισχυτής κιθάρας 40W με στερεοφωνική είσοδο/έξοδο που διαθέτει έναν διαφανή καθαρό τόνο που εκφράζει πιστά τον αληθινό χαρακτήρα της κιθάρας σας.

• Εκτός από ένα 3-band tone-stack EQ, παρέχει επίσης έναν φωτεινό διακόπτη, δίνοντάς σας μια πλούσια παλέτα ρυθμίσεων τόνου.
• Η μοναδική σχεδίαση στερεοφωνικής εισόδου σάς επιτρέπει να συνδέσετε μια στερεοφωνική μονάδα εφέ στην μπροστινή όψη και να απολαύσετε ένα στερεοφωνικό εφέ χρησιμοποιώντας μόνο έναν ενισχυτή.
• Ένα όμορφα διαστατικό εφέ chorus χώρου και ένα μοναδικό vibrato παράγονται από χωρική ανάμειξη (επιτρέποντας στον άμεσο ήχο και στον ήχο εφέ να αναμειχθούν στον αέρα).
• Με δύο ανεξάρτητους ενισχυτές ισχύος και δύο ειδικά σχεδιασμένα ηχεία 10 ιντσών, το JC-40 προσφέρει ένα στερεοφωνικό εφέ και ήχο που δεν θα θαφτεί στο σύνολο.
• Το περίβλημα είναι σχεδιασμένο για αντοχή και ανθεκτικότητα, κατασκευασμένο από σκληρυμένο fiberboard και εξοπλισμένο με προστατευτικά γωνιών.
• Εάν συνδεθεί ένας ποδοδιακόπτης που πωλείται χωριστά, μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε το chorus/vibrato, το reverb και την παραμόρφωση με το πόδι σας.

Διαστατικό chorus χώρου
Αυτό χρησιμοποιεί δύο εντελώς ανεξάρτητους ενισχυτές και ηχεία. ένας ενισχυτής και ένα ηχείο εξάγουν τον άμεσο ήχο που αποστέλλεται από την κιθάρα, ενώ ο άλλος ενισχυτής και το ηχείο εξάγουν έναν ήχο που είναι διακριτικά διαμορφωμένος σε pitch. Αυτοί οι δύο ήχοι αναμειγνύονται στον αέρα, δημιουργώντας ένα απαλά ευρύχωρο τρισδιάστατο εφέ που είναι ζεστό, βαθύ και με φυσικό ήχο.

Πριν χρησιμοποιήσετε αυτήν τη μονάδα, διαβάστε προσεκτικά τις ενότητες "ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ" (στο εσωτερικό του μπροστινού εξωφύλλου), "ΧΡΗΣΗ ΤΗΣ ΜΟΝΑΔΑΣ ΜΕ ΑΣΦΑΛΕΙΑ" και "ΣΗΜΑΝΤΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ". Αφού διαβάσετε, κρατήστε το/τα έγγραφο(-α) που περιλαμβάνουν αυτές τις ενότητες σε σημείο όπου θα είναι διαθέσιμα για άμεση αναφορά.
Copyright © 2015 ROLAND CORPORATION

ΟΔΗΓΙΕΣ ΓΙΑ ΤΗΝ ΑΠΟΦΥΓΗ ΠΥΡΚΑΓΙΑΣ, ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ Ή ΤΡΑΥΜΑΤΙΣΜΟΥ ΑΤΟΜΩΝ

Σχετικά με τα Σύμβολα
Το σύμβολο ειδοποιεί τον χρήστη για σημαντικές οδηγίες ή προειδοποιήσεις. Η συγκεκριμένη σημασία του συμβόλου καθορίζεται από το σχέδιο που περιέχεται μέσα στο τρίγωνο. Στην περίπτωση του συμβόλου στα αριστερά, χρησιμοποιείται για γενικές προφυλάξεις, προειδοποιήσεις ή ειδοποιήσεις για κίνδυνο.

Το σύμβολο ειδοποιεί τον χρήστη για στοιχεία που δεν πρέπει ποτέ να πραγματοποιηθούν (απαγορεύονται). Το συγκεκριμένο πράγμα που δεν πρέπει να γίνει υποδεικνύεται από το σχέδιο που περιέχεται μέσα στον κύκλο. Στην περίπτωση του συμβόλου στα αριστερά, σημαίνει ότι η μονάδα δεν πρέπει ποτέ να αποσυναρμολογηθεί.

Το σύμβολο ειδοποιεί τον χρήστη για πράγματα που πρέπει να πραγματοποιηθούν. Το συγκεκριμένο πράγμα που πρέπει να γίνει υποδεικνύεται από το σχέδιο που περιέχεται μέσα στον κύκλο. Στην περίπτωση του συμβόλου στα αριστερά, σημαίνει ότι το βύσμα του καλωδίου τροφοδοσίας πρέπει να αποσυνδεθεί από την πρίζα.

Μην αποσυναρμολογείτε ή τροποποιείτε μόνοι σας
Μην κάνετε τίποτα εκτός αν σας δοθούν οδηγίες να το κάνετε στο εγχειρίδιο κατόχου. Διαφορετικά, διακινδυνεύετε να προκαλέσετε δυσλειτουργία.

Μην επισκευάζετε ή αντικαθιστάτε εξαρτήματα μόνοι σας
Αναθέστε όλες τις εργασίες συντήρησης στον πωλητή λιανικής, στο πλησιέστερο Κέντρο Σέρβις Roland ή σε έναν εξουσιοδοτημένο διανομέα Roland, όπως αναφέρεται στην ενότητα "Πληροφορίες".

Μην χρησιμοποιείτε ή αποθηκεύετε στους ακόλουθους τύπους τοποθεσιών

• Υπόκεινται σε ακραίες θερμοκρασίες (π.χ., άμεσο ηλιακό φως σε ένα κλειστό όχημα, κοντά σε έναν αγωγό θέρμανσης, πάνω από εξοπλισμό που παράγει θερμότητα). ή είναι
• Υγρά (π.χ., μπάνια, τουαλέτες, σε βρεγμένα δάπεδα). ή είναι
• Εκτεθειμένα σε ατμό ή καπνό. ή είναι
• Υπόκεινται σε έκθεση σε αλάτι. ή είναι
• Εκτεθειμένα σε βροχή. ή είναι
• Σκονισμένα ή αμμώδη. ή είναι
• Υπόκεινται σε υψηλά επίπεδα δόνησης και αστάθειας. ή είναι
• Τοποθετημένα σε μια τοποθεσία με κακό αερισμό.

Μην τοποθετείτε σε ασταθή τοποθεσία
Διαφορετικά, διακινδυνεύετε τραυματισμό ως αποτέλεσμα της ανατροπής ή της πτώσης της μονάδας.

Συνδέστε το καλώδιο τροφοδοσίας σε μια πρίζα της σωστής τάσης
Η μονάδα πρέπει να συνδεθεί σε μια πηγή τροφοδοσίας μόνο του τύπου που περιγράφεται και επισημαίνεται στην πίσω πλευρά της μονάδας.

Χρησιμοποιείτε μόνο το παρεχόμενο καλώδιο τροφοδοσίας
Χρησιμοποιείτε μόνο το συνδεδεμένο καλώδιο τροφοδοσίας. Επίσης, το παρεχόμενο καλώδιο τροφοδοσίας δεν πρέπει να χρησιμοποιείται με οποιαδήποτε άλλη συσκευή.

Μην λυγίζετε το καλώδιο τροφοδοσίας και μην τοποθετείτε βαριά αντικείμεναπάνω του
Διαφορετικά, μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Αποφύγετε την παρατεταμένη χρήση σε υψηλή ένταση
Η χρήση της μονάδας σε υψηλή ένταση για παρατεταμένες χρονικές περιόδους μπορεί να προκαλέσει απώλεια ακοής. Εάν ποτέ αντιμετωπίσετε οποιαδήποτε απώλεια ακοής ή κουδούνισμα στα αυτιά, θα πρέπει να σταματήσετε αμέσως να χρησιμοποιείτε τη μονάδα και να συμβουλευτείτε έναν εξειδικευμένο γιατρό.

Μην επιτρέπετε την είσοδο ξένων αντικειμένων ή υγρών στη μονάδα. μην τοποθετείτε ποτέ δοχεία με υγρό πάνω στη μονάδα
Μην τοποθετείτε δοχεία που περιέχουν υγρό (π.χ., ανθοδοχεία) σε αυτό το προϊόν. Μην επιτρέπετε ποτέ την είσοδο ξένων αντικειμένων (π.χ., εύφλεκτα αντικείμενα, κέρματα, καλώδια) ή υγρών (π.χ., νερό ή χυμός) σε αυτό το προϊόν. Κάτι τέτοιο μπορεί να προκαλέσει βραχυκυκλώματα, ελαττωματική λειτουργία ή άλλες δυσλειτουργίες.

Απενεργοποιήστε τη μονάδα εάν παρουσιαστεί ανωμαλία ή δυσλειτουργία
Απενεργοποιήστε αμέσως τη μονάδα, αφαιρέστε το καλώδιο τροφοδοσίας από την πρίζα και ζητήστε σέρβις από τον πωλητή λιανικής, το πλησιέστερο Κέντρο Σέρβις Roland ή έναν εξουσιοδοτημένο διανομέα Roland, όπως αναφέρεται στην ενότητα "Πληροφορίες" όταν:

• Το καλώδιο τροφοδοσίας έχει υποστεί ζημιά. ή
• Εάν εμφανιστεί καπνός ή ασυνήθιστη οσμή. ή
• Αντικείμενα έχουν πέσει μέσα ή υγρό έχει χυθεί πάνω στη μονάδα. ή
• Η μονάδα έχει εκτεθεί σε βροχή (ή διαφορετικά έχει βραχεί). ή
• Η μονάδα δεν φαίνεται να λειτουργεί κανονικά ή παρουσιάζει μια έντονη αλλαγή στην απόδοση.

Να είστε προσεκτικοί για να προστατεύσετε τα παιδιά από τραυματισμούς
Να βεβαιώνεστε πάντα ότι υπάρχει ένας ενήλικας για να παρέχει επίβλεψη και καθοδήγηση όταν χρησιμοποιείτε τη μονάδα σε μέρη όπου υπάρχουν παιδιά ή όταν ένα παιδί θα χρησιμοποιεί τη μονάδα.

Μην ρίχνετε ή υποβάλλετε σε ισχυρή πρόσκρουση
Διαφορετικά, διακινδυνεύετε να προκαλέσετε ζημιά ή δυσλειτουργία.

Μην μοιράζεστε μια πρίζα με έναν παράλογο αριθμό άλλων συσκευών
Διαφορετικά, διακινδυνεύετε υπερθέρμανση ή πυρκαγιά.

Μην χρησιμοποιείτε στο εξωτερικό
Πριν χρησιμοποιήσετε τη μονάδα στο εξωτερικό, συμβουλευτείτε τον πωλητή λιανικής, το πλησιέστερο Κέντρο Σέρβις Roland ή έναν εξουσιοδοτημένο διανομέα Roland, όπως αναφέρεται στην ενότητα "Πληροφορίες".

Κατά την αποσύνδεση του καλωδίου τροφοδοσίας, πιάστε το από το βύσμα
Για να αποφύγετε ζημιά στον αγωγό, να πιάνετε πάντα το καλώδιο τροφοδοσίας από το βύσμα του όταν το αποσυνδέετε από αυτήν τη μονάδα ή από μια πρίζα.

Καθαρίζετε περιοδικά το βύσμα τροφοδοσίας
Η συσσώρευση σκόνης ή ξένων αντικειμένων μεταξύ του βύσματος τροφοδοσίας και της πρίζας μπορεί να οδηγήσει σε πυρκαγιά ή ηλεκτροπληξία. Σε τακτά χρονικά διαστήματα, φροντίστε να τραβήξετε το βύσμα τροφοδοσίας και, χρησιμοποιώντας ένα στεγνό πανί, σκουπίστε τυχόν σκόνη ή ξένα αντικείμενα που μπορεί να έχουν συσσωρευτεί.

Αποσυνδέστε το βύσμα τροφοδοσίας κάθε φορά που η μονάδαδεν θα χρησιμοποιηθεί για μεγάλο χρονικό διάστημα
Μπορεί να προκληθεί πυρκαγιά στην απίθανη περίπτωση που συμβεί βλάβη.

Δρομολογήστε όλα τα καλώδια τροφοδοσίας και τα καλώδια με τέτοιο τρόπο ώστε να αποτρέψετε την εμπλοκή τους
Μπορεί να προκληθεί τραυματισμός εάν κάποιος

Αποφύγετε να σκαρφαλώνετε πάνω στη μονάδα ή να τοποθετείτε βαριά αντικείμενα πάνω της
Διαφορετικά, διακινδυνεύετε τραυματισμό ως αποτέλεσμα της ανατροπής ή της πτώσης της μονάδας.

Μην συνδέετε/αποσυνδέετε ποτέ ένα βύσμα τροφοδοσίας εάν τα χέρια σας είναι βρεγμένα
Διαφορετικά, θα μπορούσατε να υποστείτε ηλεκτροπληξία.

Αποσυνδέστε όλα τα καλώδια/καλώδια πριν μετακινήσετε τη μονάδα
Πριν μετακινήσετε τη μονάδα, αποσυνδέστε το βύσμα τροφοδοσίας από την πρίζα και τραβήξτε όλα τα καλώδια από εξωτερικές συσκευές.

Πριν καθαρίσετε τη μονάδα, αποσυνδέστε την τροφοδοσίαβύσμα από την πρίζα

Εάν το βύσμα τροφοδοσίας δεν αφαιρεθεί από την πρίζα, διακινδυνεύετε να υποστείτε ηλεκτροπληξία.

Κάθε φορά που υπάρχει απειλή κεραυνού, αποσυνδέστε το βύσμα τροφοδοσίας από την πρίζα
Εάν το βύσμα τροφοδοσίας δεν αφαιρεθεί από την πρίζα, διακινδυνεύετε να υποστείτε ηλεκτροπληξία.

Πίσω Πίνακας

9. Υποδοχή AC IN (ΕΙΣΟΔΟΣ AC)
   Συνδέστε το παρεχόμενο καλώδιο τροφοδοσίας.
   * Χρησιμοποιήστε μόνο το καλώδιο τροφοδοσίας που περιλαμβανόταν στη μονάδα.
10. Υποδοχή PHONES (ΑΚΟΥΣΤΙΚΑ)
    Συνδέστε εδώ τα ακουστικά.
    * Εάν εισαχθεί ένα βύσμα σε αυτήν την υποδοχή, δεν θα υπάρχει έξοδος ήχου από το ίδιο το ηχείο του JC-40.
11. Υποδοχές LINE OUT (ΕΞΟΔΟΣ ΓΡΑΜΜΗΣ)
    Συνδέστε τα στο σύστημα PA ή στη συσκευή εγγραφής σας.
    Μπορείτε να το χρησιμοποιήσετε σε συνδυασμό με ένα εξωτερικό σύστημα PA ή για να εγγράψετε την απόδοσή σας μέσω απευθείας γραμμής ενώ παρακολουθείτε τον ήχο από το ηχείο του JC-40.
    Εάν χρησιμοποιείτε μια μονοφωνική σύνδεση, συνδέστε τον εξοπλισμό σας στην υποδοχή L/MONO.
    * Εάν η χορωδία είναι ενεργοποιημένη και συνδέσετε την έξοδο γραμμής σε στερεοφωνικό ήχο, λαμβάνεται το εφέ χορωδίας διαστατικού χώρου (L: άμεσος ήχος, R: ήχος εφέ).

12. Υποδοχές EFFECT LOOP SEND/RETURN (ΑΠΟΣΤΟΛΗ/ΕΠΙΣΤΡΟΦΗ ΒΡΟΧΟΥ ΕΦΕ)
    Συνδέστε μια εξωτερική συσκευή εφέ.
    Συνδέστε την υποδοχή SEND (ΑΠΟΣΤΟΛΗ) στην είσοδο της εξωτερικής συσκευής εφέ και συνδέστε την έξοδο της εξωτερικής συσκευής εφέ στην υποδοχή RETURN (ΕΠΙΣΤΡΟΦΗ).
    Εάν συνδέσετε μια στερεοφωνική μονάδα εφέ, το στερεοφωνικό εφέ λαμβάνεται χρησιμοποιώντας τα αριστερά και δεξιά ηχεία του JC-40. Εάν συνδέετε μια μονοφωνική μονάδα εφέ, συνδέστε την στην υποδοχή L/MONO.
    * Εάν συνδέσετε μόνο την υποδοχή R, δεν υπάρχει έξοδος ήχου από τα ηχεία, τις υποδοχές LINE OUT (ΕΞΟΔΟΣ ΓΡΑΜΜΗΣ) και την υποδοχή PHONES (ΑΚΟΥΣΤΙΚΑ).
    * Ο ήχος που εισάγεται από τις υποδοχές RETURN (ΕΠΙΣΤΡΟΦΗ) δεν επηρεάζεται από τα χειριστήρια 2 – 5 του μπροστινού πίνακα. Εάν θέλετε τα χειριστήρια 2 – 5 να επηρεάσουν αυτόν τον ήχο, συνδέστε τον εξοπλισμό σας στις υποδοχές INPUT (ΕΙΣΟΔΟΣ) (L/MONO, R) του μπροστινού πίνακα.
    * Πραγματοποιήστε συνδέσεις αφού ελέγξετε πρώτα τα διαγράμματα καλωδίωσης άλλου εξοπλισμού που σκοπεύετε να συνδέσετε. Για να αποφύγετε δυσλειτουργία και αστοχία του εξοπλισμού, χαμηλώστε πάντα την ένταση και απενεργοποιήστε όλες τις μονάδες πριν πραγματοποιήσετε οποιεσδήποτε συνδέσεις.
    Διακόπτης [LOOP] (ΒΡΟΧΟΣ)
    Όταν έχει οριστεί η ρύθμιση "PARALLEL" (ΠΑΡΑΛΛΗΛΑ), ο ήχος των εξωτερικών εφέ και ο άμεσος ήχος αναμιγνύονται.
    Όταν έχει οριστεί η ρύθμιση "SERIES" (ΣΕΙΡΙΑΚΑ), αναπαράγεται μόνο ο ήχος των εξωτερικών εφέ.
    * Όταν έχει οριστεί η ρύθμιση "SERIES" (ΣΕΙΡΙΑΚΑ), δεν θα υπάρχει ήχος εάν η ένταση της εξωτερικής συσκευής εφέ είναι χαμηλωμένη ή εάν είναι απενεργοποιημένη.
    →Για λεπτομέρειες σχετικά με τις υποδοχές EFFECT LOOP SEND/RETURN (ΑΠΟΣΤΟΛΗ/ΕΠΙΣΤΡΟΦΗ ΒΡΟΧΟΥ ΕΦΕ) και τον διακόπτη [LOOP] (ΒΡΟΧΟΣ), ανατρέξτε στην ενότητα "Διάγραμμα Μπλοκ" στο τέλος αυτού του εγχειριδίου.
13. Υποδοχές FOOT SWITCH (ΠΟΔΟΔΙΑΚΟΠΤΗΣ)
    Εάν συνδεθεί ένας ποδοδιακόπτης που πωλείται χωριστά (BOSS FS-5L, FS-6, FS-7), μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε τη χορωδία/δόνηση, την αντήχηση και την παραμόρφωση με το πόδι σας.
    * Το JC-40 είναι συμβατό με ποδοδιακόπτες τύπου μανδάλου (FS-5L, FS-6, FS-7). Εάν χρησιμοποιείτε ένα FS-6 ή FS-7, ρυθμίστε τη λειτουργία των A και B σε FS-5L (LATCH) (ΜΑΝΔΑΛΟ).
    * Εάν χρησιμοποιείτε ένα FS-6 ή FS-7, συνδέστε ένα βύσμα 1/4" (μονοφωνικό) στην υποδοχή A ή B.
    * Εάν χρησιμοποιείτε την υποδοχή A&B του FS-6, χρησιμοποιήστε ένα στερεοφωνικό βύσμα 1/4" δύο μονοφωνικά βύσματα 1/4" (πωλούνται χωριστά: PCS-31L, κ.λπ.).
