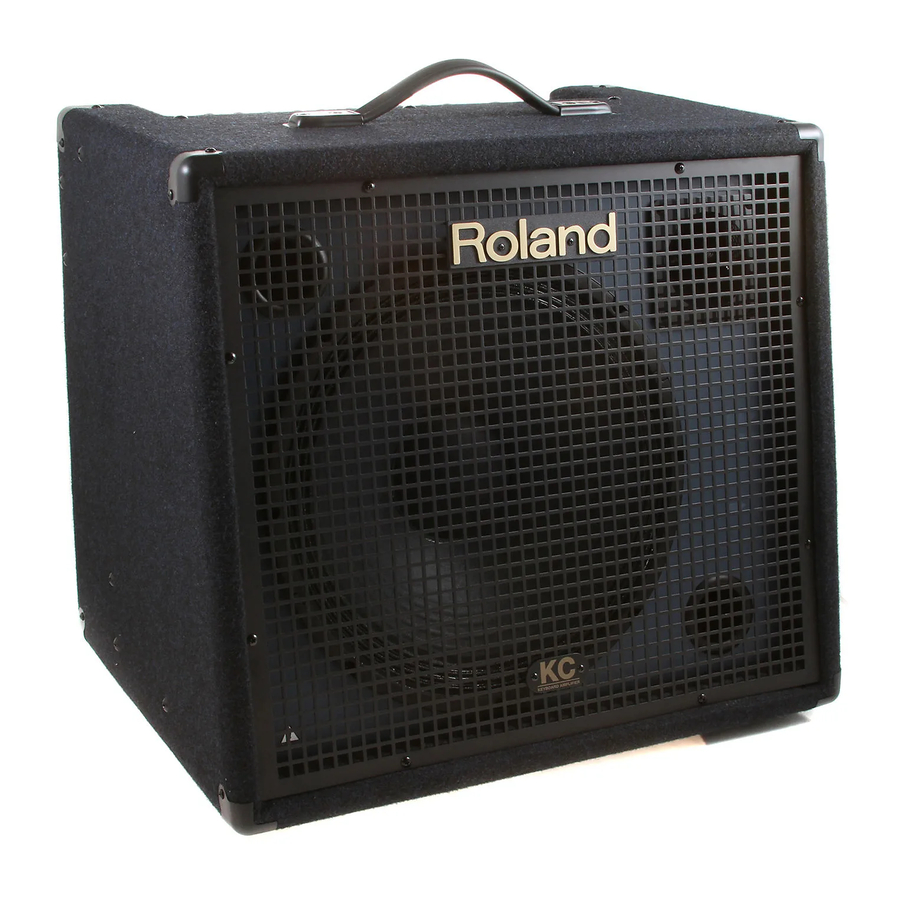

Roland KC-550/KC-350 - Keyboard Amplifier Käyttöohje

Sisältö

1 Johdanto
2 Pääominaisuudet
3 Paneelin kuvaukset
- 3.1 Ohjausosio
- 3.2 Liitäntäpaneeli
4 Liitä KC-550/KC-350
5 Pyörien oikea käyttö
6 Lohkokaavio
7 Tärkeimmät tekniset tiedot
8 Lataa käyttöohje
9 Muilla kielillä

Johdanto

Nämä osiot sisältävät tärkeitä tietoja laitteen oikeasta käytöstä. Lisäksi, jotta voit olla varma, että olet ymmärtänyt kaikki uuden laitteesi ominaisuudet, käyttöohje tulisi lukea kokonaisuudessaan. Ohje tulisi säilyttää ja pitää käsillä kätevänä viitteenä.
Ennen kuin käytät tätä laitetta, lue huolellisesti seuraavat osiot:

TÄRKEITÄ TURVALLISUUSOHJEITA
LAITTEEN TURVALLINEN KÄYTTÖ
TÄRKEITÄ HUOMAUTUKSIA

Pääominaisuudet

Tämä monitorikaiutin-vahvistin on suunniteltu tuottamaan korkealaatuista ääntä useista lähteistä, mukaan lukien digitaaliset koskettimet ja äänimoduulit.
Vahvistimien kaksisuuntaiset kaiutinjärjestelmät koostuvat 38 cm:n (15 tuuman) kaiuttimesta (KC-550:ssä; KC-350 sisältää 30 cm:n [12 tuuman] kaiuttimen) ja torvi/diskanttikaiuttimesta. Näissä vahvistimissa on myös suuri teho, KC-550:n teho on 180 wattia ja KC-350:n 120 wattia.
Tulo-osassa on nelikanavainen stereomikseri. CH 1 on varustettu XLR-liittimellä mikrofonitulon lisäksi.
CH 4 sisältää valintakytkimen, jonka avulla voit valita lähdön kohteen. Tämä ominaisuus täydentää monitoritoiminnot.
KC-550/KC-350 on varustettu kolmialueisella taajuuskorjaimella. Lisäksi yhdistettynä "SHAPE" (muoto) -kytkimeen, vielä enemmän sävyvariaatioita on mahdollista.
Sisältää "SUBWOOFER OUT" (subwoofer ulos) -liitännän, jonka avulla voidaan liittää aktiivinen subwoofer entistä vaikuttavamman basson toistoon.
Varustettu RCA-phono-tyyppisellä "AUX IN" (apu sisään) -liitännällä, mikä helpottaa laitteiden, kuten CD- ja MD-soittimien, liittämistä.
Varustettu linjalähdöillä, mikä tekee liittämisestä ulkoiseen mikseriin tai tallentimeen kätevää.
Varustettu "STEREO LINK" (stereolinkki) -toiminnolla. Stereotoisto on mahdollista yksinkertaisesti yhdistämällä kaksi KC-550- tai KC-350-yksikköä yhdellä audiokaapelilla (puhelintyyppi).

Paneelin kuvaukset

Ohjausosio

KANAVAN SÄÄTÖ
Stereo 4-kanavaista miksausta tarjoavat CHANNEL (kanava) CONTROL (säätimet).
* Kun käytät "Stereo Link" (stereolinkki) -kokoonpanossa, katso "Stereo Link" (s. 12).
CH 1, CH 2, CH 3
Nämä säätävät CH 1:n, CH 2:n ja CH 3:n äänenvoimakkuutta.
CH 1 hyväksyy mikrofonitulon.
CH 4
Tämä säätää CH 4:n äänenvoimakkuutta.
CH 4 sisältää valintakytkimen, jonka avulla voit valita lähdön kohteen.
OUTPUT SEL (lähdön valinta) -kytkin
Tämä kytkin valitsee lähtöjen yhdistelmän—kuulokkeet, kaiuttimet ja linjalähdöt—joihin CH 4:ään syötetyt signaalit lähetetään.

Lähtö on kuulokkeiden ja sisäisten kaiuttimien kautta. Linjalähtöön ei lähetetä signaaleja.

Lähtö on vain kuulokkeiden kautta. Sisäisiin kaiuttimiin ja linjalähtöön ei lähetetä signaaleja.

Lähtö on kuulokkeiden, sisäisten kaiuttimien ja linjalähdön kautta.
* OUTPUT SEL (lähdön valinta) -kytkin on kätevä esimerkiksi seuraavissa tilanteissa.
: Valitse tämä asento, kun haluat kuunnella ohjausklikkejä tai rytmikonetta (esimerkiksi) kuulokkeiden kautta ilman lähtöä sisäisiin tai ulkoisiin kaiuttimiin.
: Tämä voi olla kätevä toiminto, kun haluat käyttää vahvistinta monitorina live-esityksen aikana.
Tämä on tehokas estämään silmukkamelua, jota voi esiintyä esimerkiksi silloin, kun CH 4 -tulo ja linjalähtö KC-550/KC-350:ssä on molemmat kytketty mikseriin.
: Käytä CH 4:ää yhtä lailla kuin CH 1:tä - CH 3:een.

PHONES (kuulokkeet)
PHONES VOLUME (kuulokkeiden äänenvoimakkuus) -nuppi
Tämä nuppi säätää kuulokkeiden äänenvoimakkuutta.
* PHONES VOLUME (kuulokkeiden äänenvoimakkuus) -nuppi vaikuttaa vain kuulokelähtöön.

PHONES (kuulokkeet) -liitäntä
Tämä on tarkoitettu kuulokkeiden liittämiseen.
* Vahvistimen kaiuttimet toimivat, vaikka kuulokkeet olisivat kytkettyinä.
* Ennen kuin kytket tai irrotat kuulokkeet, varmista, että asetat PHONES VOLUME (kuulokkeiden äänenvoimakkuus) -nupin asentoon 0.
* MASTER CONTROL (pääsäätö) (taajuuskorjain, SHAPE (muoto) -kytkin ja VOLUME (äänenvoimakkuus) -nuppi) eivät vaikuta kuulokelähtöön.

MASTER CONTROL (pääsäätö)
EQUALIZER (taajuuskorjain)
KC-550/KC-350:ssä on kolmialueinen taajuuskorjain.
LOW (matala) -nuppi
Tämä säätää bassotaajuuksien sävyä.
MIDDLE (keski) -nuppi
Tämä säätää keskitaajuuksien sävyä.
HIGH (korkea) -nuppi
Tämä säätää diskanttitaajuuksien sävyä.
* Taajuuskorjain (jota ohjataan LOW(matala)-, MIDDLE(keski)- ja HIGH(korkea) -nupeilla) vaikuttaa vain lähtöön SUBWOOFER OUT (subwoofer ulos) -liitännästä ja kaiuttimista.
SHAPE (muoto) -kytkin
Kun kytketty päälle, tämä tarjoaa tehostuksen ylä- ja ala-alueilla.
Sitä voidaan kätevästi käyttää parantamaan äänenlaatua alhaisilla äänenvoimakkuuksilla tai antamaan äänelle suuremman selkeyden tunteen.
* SHAPE (muoto) -kytkin vaikuttaa vain kaiuttimista tulevaan lähtöön.
VOLUME (äänenvoimakkuus) -nuppi
Tämä säätää yksikön sisäisen kaiuttimen kokonaisäänenvoimakkuutta. Myös SUBWOOFER OUT (subwoofer ulos) -lähtö muuttuu.
* VOLUME (äänenvoimakkuus) -nuppi ei vaikuta linjalähtöihin.
POWER (virta) -merkkivalo
Tämä merkkivalo syttyy, kun laite kytketään päälle.
POWER (virta) -kytkin
Tämä kytkee virran päälle ja pois päältä.
* Jos sinun on katkaistava virta kokonaan, sammuta ensin POWER (virta) -kytkin ja irrota sitten virtajohto pistorasiasta. Katso "Virtalähde".
* Ennen virran kytkemistä päälle tai pois päältä, varmista, että asetat VOLUME (äänenvoimakkuus) -nupin asentoon 0.
* Tämä laite on varustettu suojapiirillä. Lyhyt viive (muutama sekunti) virran kytkemisen jälkeen vaaditaan, ennen kuin laite toimii normaalisti.
* Katso kytkettyjen laitteiden virran kytkemis- ja katkaisujärjestys.

Liitäntäpaneeli

KANAVAN TULO

CH 1 -tuloliitännät
Vakioliitännän lisäksi tässä kanavassa on balansoitu XLR-liitin, joka on hyödyllinen mikrofonien liittämiseen. Käytä tätä mikrofonien, koskettimien, äänimoduulien ja muiden laitteiden liittämiseen.
Tulotasot mikrofonitulosta (-50 dBu) linjatason tuloon (-20 dBu) hyväksytään.
CH 2, CH 3 ja CH 4 -tuloliitännät
Käytä näitä koskettimien, äänimoduulien ja muiden laitteiden liittämiseen.
Ne hyväksyvät linjatason tulon (-20 dBu).
Voit valita lähdön signaaleille, jotka syötetään CH 4:ään.
LINE OUT (linjalähtö)
LINE OUT (linjalähtö) -liitännät
(XLR-tyyppiset liittimet ovat vain KC-550:ssä)
Liitä mikseri tai tallennuslaite jompaankumpaan (tai molempiin) näistä lähtöpareista. Liittimiä on kahta tyyppiä: XLR-tyyppinen ja balansoimaton TRS 1/4" -puhelinliitin KC550:ssä. TRS 1/4" -puhelinliitin on balansoimaton tyyppi. Käytä sitä, joka sopii liitettävään laitteeseen. Tämä lähtöliitin tarjoaa +4 dBu:n linjatason lähdön.
Jos teet monoliitännän, liitä L (MONO) -puhelinliittimeen.
* MASTER CONTROL (pääsäätö) (taajuuskorjain, SHAPE (muoto) -kytkin ja VOLUME (äänenvoimakkuus) -nuppi) eivät vaikuta LINE OUT (linjalähtö) -liitäntään.
GND LIFT (maadoituksen irrotus) -kytkin (vain KC-550)
Tämä valitsee, onko XLR-tyyppiset LINE OUT (linjalähtö) -liitännät maadoitettu vai ei.
Jos kohtaat meluongelmia, jotka mahdollisesti johtuvat maadoitussilmukasta, yritä muuttaa kytkimen asentoa ongelman lievittämiseksi.
STEREO LINK (stereolinkki)
Stereotoisto on mahdollista yksinkertaisesti yhdistämällä kaksi KC-550- tai KC-350-yksikköä yhdellä audiokaapelilla (puhelintyyppi).
* Lisätietoja Stereo Link (stereolinkki) -toiminnosta on kohdassa "Stereo Link" (stereolinkki).
STEREO LINK OUT (stereolinkki ulos) -liitäntä
Liitä tämä liitäntä STEREO LINK IN (stereolinkki sisään) -liitäntään ala- (L) KC-550/KC-350:ssä, kun käytät Stereo Link (stereolinkki) -kokoonpanoa.
Tämä lähtöliitin tarjoaa 0 dBu:n linjatason lähdön.
Kun kaapeli on kytketty STEREO LINK OUT (stereolinkki ulos) -liitäntään, oikean kanavan tulosignaalit lähetetään sisäisistä kaiuttimista. Vasemman kanavan tulosignaalit lähetetään STEREO LINK OUT (stereolinkki ulos) -liitännästä toiseen KC-550/KC-350:een.
STEREO LINK IN (stereolinkki sisään) -liitäntä
Liitä tämä liitäntä STEREO LINK OUT (stereolinkki ulos) -liitäntään pääyksikössä (R) (toisessa KC-550/KC-350:ssä), kun käytät Stereo Link (stereolinkki) -kokoonpanoa.
Tämä hyväksyy 0 dBu:n tason tulon.
Vain STEREO LINK IN (stereolinkki sisään) -tulosignaalit lähetetään sisäisistä kaiuttimista.
Paneelin kuvaukset
SUBWOOFER OUT (subwoofer ulos) -liitäntä
Tämän avulla voit toistaa entistä voimakkaampaa bassoa liittämällä aktiivisen subwooferin.
Tarjoaa täyden taajuusalueen lähdön +4 dBu:n lähtötasolla.
Voit käyttää MASTER CONTROL (pääsäätö) -nuppeja (LOW (matala), MIDDLE (keski), HIGH (korkea) ja VOLUME (äänenvoimakkuus)) säätääksesi sävyä ja äänenvoimakkuutta.
* SHAPE (muoto) -kytkin ei vaikuta SUBWOOFER OUT (subwoofer ulos) -liitäntään.
AUX IN (apu sisään) -liitännät
Nämä ovat RCA-phono-tyyppisiä tuloliitäntöjä. Käytät näitä laitteiden, kuten CD- ja MD-soittimien, liittämiseen ja niiden toistamiseen yhdessä CH 1:een - CH 4:ään liitettyjen laitteiden kanssa. Ne hyväksyvät -10 dBu:n tason tulon.
* Voit säätää AUX IN (apu sisään) -liitäntöihin liitettyjen laitteiden äänenvoimakkuutta kyseisten laitteiden säätimillä.

Liitä KC-550/KC-350

Katso seuraavaa kaaviota ja liitä KC-550/KC-350 käyttämääsi ulkoiseen laitteeseen.
Connect
Tässä on esimerkki asetuksesta, joka hyödyntää täysimääräisesti KC550/KC-350:n mikseri- ja monitoritoimintoja.
Mikrofoni on kytketty CH 1 -kanavaan, joka hyväksyy mikrofonitason signaalin. Liitä kosketinsoitin, nauhuri tai muu ääntä tuottava laite CH 2-, CH 3- ja CH 4 -tuloihin.
KC-550:n linjalähdöissä on sekä XLR-tyyppisiä että 1/4" puhelinliittimiä. Lisäksi molempia tyyppejä voidaan käyttää samanaikaisesti.
* Kaiuttimien tai muiden laitteiden toimintahäiriöiden ja/tai vaurioiden välttämiseksi pienennä aina äänenvoimakkuutta ja katkaise virta kaikista laitteista ennen liitäntöjen tekemistä.
Aseta kaikki KC-550/KC-350:n kanavien äänenvoimakkuuden säätimet (CH 1, CH 2, CH 3 ja CH 4) sekä VOLUME (äänenvoimakkuus) -säädin nollaan.
* XLR-tyyppisten liittimien nastajärjestys on esitetty alla. Varmista ennen liitäntöjen tekemistä, että tämä nastajärjestys on yhteensopiva kaikkien muiden laitteidesi kanssa.

GND
HOT
COLD

* Kun käytetään liitäntäkaapeleita, joissa on vastuksia, tuloliitäntöihin (CH 1 - CH 4, AUX IN (aux-tulo) ja STEREO LINK IN (stereoliitäntätulo)) liitettyjen laitteiden äänenvoimakkuus voi olla alhainen.
Jos näin tapahtuu, käytä liitäntäkaapeleita, jotka eivät sisällä vastuksia, kuten Roland PCS -sarjan kaapeleita.
* Kiertoa voi syntyä mikrofonien sijainnista kaiuttimiin nähden riippuen. Tätä voidaan korjata:

Muuttamalla mikrofonin suuntaa.
Siirtämällä mikrofonia kauemmas kaiuttimista.
Laskemalla äänenvoimakkuutta.

Virran kytkeminen päälle ja pois päältä

Kun liitännät on tehty, kytke virta eri laitteisiin määritetyssä järjestyksessä. Kytkemällä laitteet päälle väärässä järjestyksessä on olemassa toimintahäiriön ja/tai kaiuttimien ja muiden laitteiden vaurioitumisen riski.
* Ennen virran katkaisemista pienennä kunkin järjestelmäsi laitteen äänenvoimakkuutta ja sammuta sitten laitteet päinvastaisessa järjestyksessä kuin missä ne kytkettiin päälle.

Varmista, että kaikki KC-550/KC350:n ja liitettyjen laitteiden äänenvoimakkuuden säätimet on asetettu asentoon 0.
Kytke päälle kaikki KC-550/KC350:n tuloliitäntöihin (CH 1 - CH 4 ja AUX IN (aux-tulo)) liitetyt laitteet.
Kytke KC-550/KC-350 päälle.
Kytke päälle kaikki laitteet, jotka on liitetty KC-550/KC350:n LINE OUT (linjalähtö)- tai SUBWOOFER OUT (subwoofer-lähtö) -liitäntöihin.
Säädä laitteiden äänenvoimakkuutta.

* Tämä laite on varustettu suojapiirillä. Lyhyt aika (muutama sekunti) virran kytkemisen jälkeen on tarpeen, ennen kuin laite toimii normaalisti. Suojautuaksesi äkillisiltä suurilta ääniltä, varmista aina, että äänenvoimakkuus on pienennetty ennen virran kytkemistä päälle. Vaikka äänenvoimakkuus olisi kokonaan pienennetty, saatat silti kuulla ääntä, kun virta kytketään päälle, mutta tämä on normaalia eikä viittaa toimintahäiriöön.
* Jos sinun on katkaistava virta kokonaan, katkaise ensin POWER (virta) -kytkin ja irrota sitten virtajohto pistorasiasta. Katso "Virtalähde".

Tietoja äänenvoimakkuuden asetuksista

Saadaksesi optimaalisen äänen KC-550/KC-350:stä esiintyessäsi, aseta äänenvoimakkuus alla kuvatulla tavalla.

Säädä CH 1 - CH 4 -kanavien äänenvoimakkuutta käyttämällä CH 1 - CH 4 -kanavien äänenvoimakkuuden säätimiä.

Säädä CH 1 - CH 4 -kanavien äänenvoimakkuuden tasapainoa tässä vaiheessa.
* Jos haluat säätää AUX IN (aux-tulo) -liitäntöihin liitettyjen laitteiden äänenvoimakkuutta, käytä kyseisten laitteiden säätimiä.
Säädä LOW (matalat), MIDDLE (keskialue) ja HIGH (korkeat) -säätimiä saadaksesi haluamasi äänenlaadun.
Säädä kokonaisäänenvoimakkuutta VOLUME (äänenvoimakkuus) -säätimellä.

* Jos ääni on vääristynyt, pienennä CH 1 - CH 4 -kanavien äänenvoimakkuuden säätimiä, VOLUME (äänenvoimakkuus) -säädintä ja/tai tuloliitäntöihin (CH 1 - CH 4 ja AUX IN (aux-tulo)) liitettyjen laitteiden äänenvoimakkuuden säätimiä.

Stereoliitäntä

Stereotoisto on mahdollista yksinkertaisesti liittämällä kaksi KC-550- tai KC-350 -yksikköä yhdellä äänikaapelilla (puhelintyyppi). Tätä toimintoa kutsutaan "stereoliitännäksi" (Stereo Link). Koska kanavan ohjausosa on suunniteltu hyväksymään stereosignaaleja, äänilähteiden liittäminen tarvitaan vain pääyksikköön, mikä mahdollistaa kanavien äänenvoimakkuuden keskitetyn ohjauksen pääyksikössä. Oikean kanavan signaalit lähetetään pääyksikön kaiuttimista, kun taas vasemman kanavan signaalit lähetetään aliyksikön (toisen KC-550/KC-350) kaiuttimista.

Liitännät
Kun käytät stereoliitäntäkokoonpanoa, liitä kaikki oheislaitteet pääyksikköön. Älä liitä mihinkään muihin aliyksikön tulo-/lähtöliitäntöihin kuin STEREO LINK IN (stereoliitäntätulo) -liitäntään.
* Ennen liitäntöjen tekemistä varmista, että molempien vahvistimien VOLUME (äänenvoimakkuus) -säätimen äänenvoimakkuus on asetettu asentoon "0".

Virran kytkeminen päälle tai pois päältä
Kun liitännät on tehty, kytke virta eri laitteisiin määritetyssä järjestyksessä. Kytkemällä laitteet päälle väärässä järjestyksessä on olemassa toimintahäiriön ja/tai kaiuttimien ja muiden laitteiden vaurioitumisen riski.

Kytke päälle laitteet, jotka on liitetty CH 1 - CH 4 -kanaviin.
Kytke päälle pää-KC-550/KC-350-vahvistin.
Kytke päälle ali-KC-550/KC-350-vahvistin.
Kytke päälle laitteet, jotka on liitetty LINE OUT (linjalähtö)- tai SUBWOOFER OUT (subwoofer-lähtö) -liitäntöihin.
Säädä kaikkien laitteiden äänenvoimakkuutta.
Ennen virran katkaisemista pienennä kunkin järjestelmäsi laitteen äänenvoimakkuutta ja sammuta sitten laitteet päinvastaisessa järjestyksessä kuin missä ne kytkettiin päälle.

Tietoja äänenvoimakkuuden ja äänenvärin asetuksista
Säädä pää- (R) ja ali- (L) äänenvoimakkuutta erikseen niiden VOLUME (äänenvoimakkuus) -säätimillä.
* Voit tehdä kunkin yksikön taajuuskorjaimen (LOW (matalat), MIDDLE (keskialue) ja HIGH (korkeat) -säätimet), SHAPE (muoto) -kytkimen, VOLUME (äänenvoimakkuus) -säätimen sekä MAIN (R) (pää (oikea)) ja SUB (L) (ali (vasen)) -asetukset itsenäisesti.
Pohjimmiltaan ne tulisi asettaa samoihin asentoihin, mutta voit säätää kutakin tarpeen mukaan tietyn kokoonpanon tarpeisiin sopivaksi.

Pyörien oikea käyttö

KC-550 on varustettu pyörillä, jotka helpottavat sen kuljettamista.

Pyörien kiinnittäminen ja irrottaminen
Voit kiinnittää tai irrottaa pyörät seuraavan kuvan mukaisesti.
Muista irrottaa kaikki pyörät, kun vahingossa tapahtuva liike voi olla vaarallista, esimerkiksi kun asetat KC-550/KC-350:n lavalle tai kuljetat sitä ajoneuvossa.
Tämä on painava laite. Jotta vältetään laitteen kaatumisesta tai putoamisesta aiheutuvat vammat, kaksi tai useampi henkilöä tulisi työskennellä yhdessä laitetta kannettaessa.
Jos vahvistimeen on kiinnitetty pyörät, varmista, että sitä käytetään vain vakaalla, tasaisella pinnalla.

Lohkokaavio

Tärkeimmät tekniset tiedot

KC-550:
STEREO MIXING KEYBOARD AMPLIFIER -Vahvistimen tekniset tiedot
Nimellisteho
180 W

Nimellinen tulotaso (1 kHz)

Kanava 1 (MIC/LINE):	-50 – -20 dBu
Kanava 2–4 (LINE):	-20 dBu
STEREO LINK INPUT:	0 dBu
AUX IN:	-10 dBu

Nimellinen lähtötaso (1 kHz)

LINE OUT (XLR-tyyppi, puhelintyyppi)	+4 dBu
STEREO LINK OUTPUT:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0.775 Vrms

Kaiuttimet
38 cm (15 tuumaa) x 1
Diskanttikaiutin x 1

Säätimet
KANAVAN SÄÄTÖ (CHANNEL CONTROL)
CH 1
VOLUME-nuppi (VOLUME Knob)
CH 2
VOLUME-nuppi (VOLUME Knob)
CH 3
VOLUME-nuppi (VOLUME Knob)
CH 4
VOLUME-nuppi (VOLUME Knob)
OUTPUT SELECT -kytkin (OUTPUT SELECT Switch)
PHONES VOLUME -nuppi (PHONES VOLUME Knob)
PÄÄSÄÄTÖ (MASTER CONTROL)
EKVALISAATTORI (EQUALIZER)
LOW-nuppi (LOW Knob)
MIDDLE-nuppi (MIDDLE Knob)
HIGH-nuppi (HIGH Knob)
SHAPE-kytkin (SHAPE Switch)
VOLUME-nuppi (VOLUME Knob)
POWER-kytkin (POWER Switch)
GND LIFT -kytkin (GND LIFT Switch)

Merkkivalo
POWER (virta)

Liittimet
CH 1 INPUT -liitin (XLR-tyyppi)
CH 1–4 INPUT L (MONO) -liittimet (1/4" puhelintyyppi)
CH 1–4 INPUT R -liittimet (1/4" puhelintyyppi)
LINE OUT L (MONO) -liittimet (XLR-tyyppi, 1/4" puhelintyyppi)
LINE OUT R -liittimet (XLR-tyyppi, 1/4" puhelintyyppi)
AUX IN -liittimet (RCA-fonotyyppi)
SUBWOOFER OUT -liitin (1/4" puhelintyyppi)
STEREO LINK OUT -liitin (1/4" puhelintyyppi)
STEREO LINK IN -liitin (1/4" puhelintyyppi)
PHONES-liitin (Stereo 1/4" puhelintyyppi)

Virtalähde
AC 117 V, AC 230 V, AC 240 V

Virrankulutus
135 W

Mitat
590 (L) x 445 (S) x 590 (K) mm
23-1/4 (L) x 17-9/16 (S) x 23-1/4 (K) tuumaa (pyörät mukaan lukien)
590 (L) x 445 (S) x 536 (K) mm
20-1/4 (L) x 21-5/16 (S) x 21-1/8 (K) tuumaa (ilman pyöriä)

Paino
34,0 kg
75 paunaa

Lisävaruste
Käyttöohje (Owner's Manual)
Pyörät (Casters)

* Tuotteen kehittämiseksi teknisiä tietoja ja/tai ulkoasua voidaan muuttaa ilman erillistä ilmoitusta.

KC-350:
STEREO MIXING KEYBOARD AMPLIFIER -Vahvistimen tekniset tiedot
Nimellisteho
120 W
Nimellinen tulotaso (1 kHz)

Kanava 1 (MIC/LINE):	-50– -20 dBu
Kanava 2--4 (LINE):	-20 dBu
STEREO LINK INPUT:	0 dBu
AUX IN:	-10 dBu

Nimellinen lähtötaso (1 kHz)

LINE OUT (puhelintyyppi):	+4 dBu
STEREO LINK OUTPUT:	0 dBu
SUBWOOFER OUT:	+4 dBu

* 0 dBu = 0.775 Vrms

Kaiuttimet
30 cm (12 tuumaa) x 1
Diskanttikaiutin x 1

Säätimet
KANAVAN SÄÄTÖ (CHANNEL CONTROL)
CH1
VOLUME-nuppi (VOLUME Knob)
CH2
VOLUME-nuppi (VOLUME Knob)
CH3
VOLUME-nuppi (VOLUME Knob)
CH4
VOLUME-nuppi (VOLUME Knob)
OUTPUT SELECT -kytkin (OUTPUT SELECT Switch)
PHONES VOLUME -nuppi (PHONES VOLUME Knob)
PÄÄSÄÄTÖ (MASTER CONTROL)
EKVALISAATTORI (EQUALIZER)
LOW-nuppi (LOW Knob)
MIDDLE-nuppi (MIDDLE Knob)
HIGH-nuppi (HIGH Knob)
SHAPE-kytkin (SHAPE Switch)
VOLUME-nuppi (VOLUME Knob) POWER-kytkin (POWER Switch)

Merkkivalo
POWER (virta)

Liittimet
CH 1 INPUT -liitin (XLR-tyyppi)
CH 1–4 INPUT L (MONO) -liittimet (1/4" puhelintyyppi)
CH 1–4 INPUT R -liittimet (1/4" puhelintyyppi)
LINE OUT L (MONO) -liitin (1/4" puhelintyyppi)
LINE OUT R -liitin (1/4" puhelintyyppi)
AUX IN -liittimet (RCA-fonotyyppi)
SUBWOOFER OUT -liitin (1/4" puhelintyyppi)
STEREO LINK OUT -liitin (1/4" puhelintyyppi)
STEREO LINK IN -liitin (1/4" puhelintyyppi)
PHONES-liitin (Stereo 1/4" puhelintyyppi)

Virtalähde
AC 117 V, AC 230 V, AC 240 V

Virrankulutus
100 W

Mitat
490 (L) x 385 (S) x 470 (K) mm
19-5/16 (L) x 15-3/16 (S) x 18-9/16 (K) tuumaa

Paino
24,5 kg
54 paunaa 1 unssi

Lisävaruste
Käyttöohje (Owner's Manual)

* Tuotteen kehittämiseksi teknisiä tietoja ja/tai ulkoasua voidaan muuttaa ilman erillistä ilmoitusta.
