ВЪВЕДЕНИЕ

Благодарим ви, че закупихте вашия нов Bushnell® RXS-100 Red Dot Reflex Sight (осветен оптичен мерник).

Това ръководство ще ви помогне да оптимизирате вашето зрително изживяване, като обясни как да използвате функциите на мерника и как да се грижите за него. Прочетете внимателно инструкциите, преди да използвате мерника си.

НЕ ГЛЕДАЙТЕ СЛЪНЦЕТО ПРЕЗ ОПТИКАТА, ТЪЙ КАТО ТОВА МОЖЕ ДА ДОВЕДЕ ДО ТРАЙНО УВРЕЖДАНЕ НА ОЧИТЕ ИЛИ ДОРИ СЛЕПОТА.

Включено

1. Инструмент за вратата на батерията
2. Инструмент за регулиране на вятъра/височината (W/E Adjustment Tool)
3. 3mm шестостенен ключ за монтажни винтове
4. CR2032 литиева батерия
5. Weaver Style нископрофилна монтажна основа
6. Микрофибърна кърпа за почистване
7. Защитен капак на корпуса

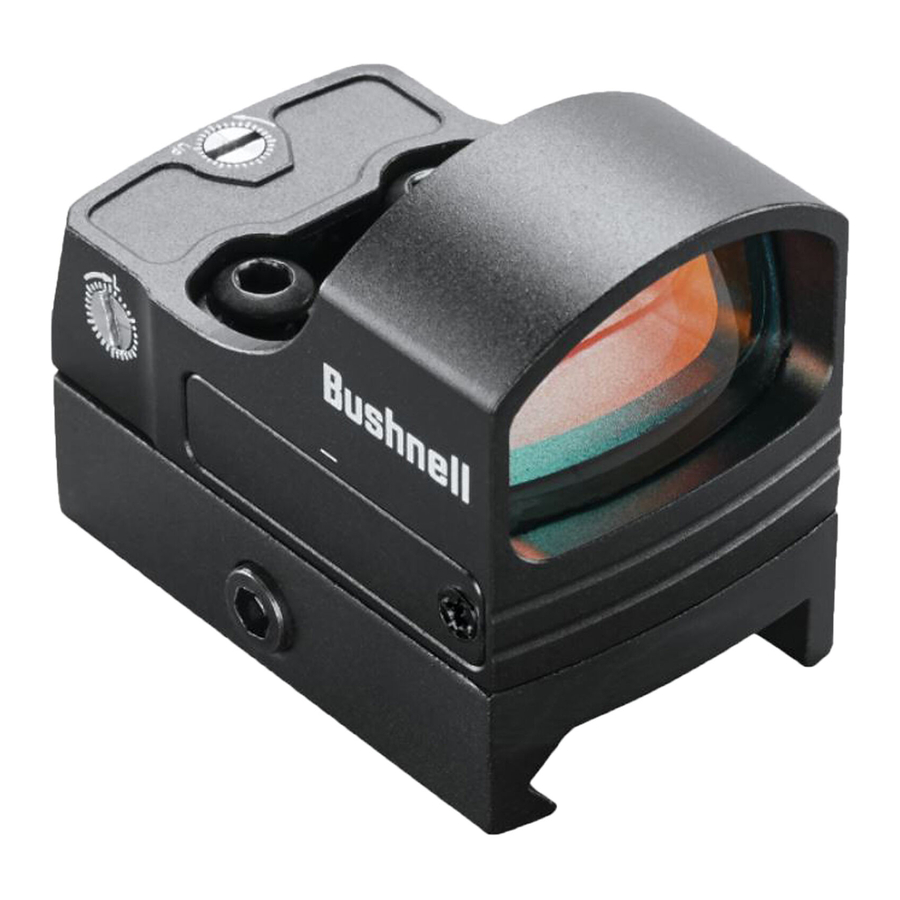

ОТНОСНО BUSHNELL® RXS-100 RED DOT REFLEX SIGHT

RXS-100 е най-съвременен рефлексен мерник, предназначен за лов, стрелба по мишени и целева стрелба с пистолети, пушки и ловни пушки. Той може да бъде монтиран директно към съвместими затвори на пистолети (или аксесоарни монтажи) с Leupold DeltaPoint® отпечатък или може да бъде монтиран към аксесоарни релси, използвайки включената нископрофилна Weaver style стойка. Той разполага с живот на батерията над 5000 часа (при типично ниво на яркост "3")*, 1-часова функция за автоматично изключване, за да се удължи живота на батерията (отброяването на таймера се нулира, ако бъде натиснат някой бутон), достъп до батерията без демонтаж и 4 MOA точка с 8 настройки на яркостта.

* Забележка: животът на батерията при употреба ще варира в зависимост от използваните настройки на яркостта, свежестта и качеството на батерията, температурата на околната среда и други фактори.

Осветената мерна решетка на вашия мерник е предварително фокусирана, така че точката на прицелване винаги да изглежда на фокус върху целта. За сравнение, отворените мерници ви принуждават да избирате да фокусирате окото си само върху задния мерник, предния мерник или целта - или да се задоволите с размазан компромис.

Вашият мерник може лесно да се използва с отворени и двете очи (разстоянието от окото е неограничено), увеличавайки осведомеността на стрелеца за околната среда и осигурявайки по-бързо прихващане на целта поради ограничения дизайн на паралакса, тъй като точката следва движението на окото на потребителя, докато остава фиксирана върху целта. Проектиран за по-голяма скорост и точност, мерникът ви позволява да се фокусирате върху целта, а не върху мерната решетка, като по този начин увеличава точността. Електронната осветена точка на мерника Bushnell RXS-100 е предварително фокусирана, за да бъде без паралакс на 50 ярда. Грешката на паралакса е сведена до минимум, от близко разстояние до 100 ярда.

МОНТИРАНЕ НА ВАШИЯ RXS-100™ МЕРНИК

ПРЕДИ ДА МОНТИРАТЕ МЕРНИКА СИ, ДА СМЕНИТЕ БАТЕРИЯТА МУ ИЛИ ДА ИЗВЪРШВАТЕ ПОДДРЪЖКА НА МЕРНИКА, УВЕРЕТЕ СЕ, ЧЕ ДЕЙСТВИЕТО Е ОТВОРЕНО, КЛИПЪТ ИЛИ ПЪЛНИТЕЛЯТ СА ИЗВАДЕНИ И НЯМА ПАТРОН В ПАТРОННИКА. НЕ ОПИТВАЙТЕ ДА ИЗВЪРШВАТЕ КАКВАТО И ДА Е РАБОТА, ДОКАТО ОГНЕСТРЕЛНОТО ОРЪЖИЕ НЕ БЪДЕ ОБЕЗОПАСЕНО И ОПРЕДЕЛЕНО КАТО БЕЗОПАСНО.

АКО МЕРНИКЪТ НЕ Е МОНТИРАН ДОСТАТЪЧНО НАПРЕД, ЗАДНОТО МУ ДВИЖЕНИЕ МОЖЕ ДА НАРАНИ СТРЕЛЕЦА, КОГАТО ОГНЕСТРЕЛНОТО ОРЪЖИЕ ОТКАТНЕ.

Вашият нов мерник, дори и с неговия технологично усъвършенстван дизайн и функции, няма да работи по най-добрия начин, ако не е монтиран правилно. Един от най-важните фактори, допринасящи за точността на вашата комбинация от огнестрелно оръжие и мерник, е качеството на монтажа и грижите, положени по време на неговото инсталиране. RXS-100 ще пасне на всички основи, съвместими с мерниците Leupold® DeltaPoint® Pro*. Той включва и нископрофилна основа за монтаж на Weaver или Picatinny style аксесоарни релси. Уверете се, че основата, която използвате, е произведена специално за вашия пистолет, пушка или ловна пушка. Уверете се, че основата е правилно инсталирана и здраво закрепена в съответствие с инструкциите на производителя за вашата безопасност.

Основата трябва да създава еднаква хоризонтална и вертикална монтажна платформа. Уверете се, че е правилно инсталирана и здраво закрепена в съответствие с инструкциите на производителя за вашата безопасност. Няма определено разстояние от окото за вашия мерник RXS-100; следователно, трябва да осигурите поне три инча разстояние между зрителната леща и окото си, когато сте в позиция за стрелба. Въпреки че мерниците с 1X мощност/увеличение имат неограничено разстояние от окото, винаги се уверявайте, че има достатъчно място между лицето ви и оптиката, за да се отчете отката на огнестрелното оръжие.

Ако монтирате директно към адаптерна плоча (често срещано за пистолети, готови за оптика), следвайте инструкциите на производителя за закрепване на адаптерната плоча. Освен ако не е посочено друго от производителя трета страна, не забравяйте да премахнете всякакви хлабини, като внимателно натоварите плочата напред по време на закрепването. Когато закрепвате мерника с червена точка към адаптерната плоча, внимателно натоварете тялото на мерника напред по време на закрепването. Това премахва хлабините, които иначе могат да се изместят при откат, и подобрява шансовете за многократно монтиране, ако мерникът с червена точка трябва да бъде премахнат по някаква причина, като например поддръжка.

Ако използвате включената стойка, разхлабете шестостенния винт на стойката на мерника, като използвате предоставения инструмент, така че заключващата щанга да може да се затегне около релсата. Поставете стойката върху основната си релса, така че напречният болт да влезе в слот. Натоварете стойката напред, така че напречният болт да влезе в предната страна на слота и хлабината да бъде премахната. Затегнете шестостенния болт.

Не затягайте прекалено. Въртящият момент трябва да бъде настроен на 15 lbf*in (паунд-сила инч) за двата винта мерник към основа и 20 lbf*in за напречния болт на основата.

*Leupold® и DeltaPoint® са регистрирани търговски марки на Leupold & Stevens, Inc.

РЪКОВОДСТВО ЗА ЧАСТИ

1. Капак на отделението за батерии
2. Стойка
3. Леща
4. Регулиране на височината
5. Регулиране на вятъра
6. Винтове мерник към основа
7. Бутони за увеличаване/намаляване на яркостта

Не забравяйте, че не всички мерници или оптики са съвместими с всички стойки на всички огнестрелни оръжия. Ако имате някакво съмнение, трябва да потърсите съвет от вашия местен търговец на дребно или оръжейник.

ИНСТАЛИРАНЕ НА БАТЕРИЯТА

Отрицателната (-) страна нагоре,
Положителната (+) страна надолу

Преди да включите мерника си за първи път, ще трябва да активирате инсталираната CR2032 литиева батерия, като премахнете защитния пластмасов диск, покриващ батерията. Разхлабете винта от дясната страна на капака на батерията (вижте снимката, вдясно). Винтът се задържа от О-пръстен, за да му помогне да остане на място. Забележка: Винтът и отворът на вратата имат машинно направена зенковка, за да държат винта наравно с капака. Когато инсталирате отново капака след активиране или смяна на батерията, уверете се, че краят на капака (срещуположният на края на винта) е поставен в съответния джоб на мерника, преди да опитате да задействате винта. Премахнете пластмасовия диск. Сменете капака на батерията, сменете и затегнете винта. Уверете се, че червената точка е включена и функционира, като включите захранването и увеличите яркостта, ако е необходимо (вижте "Включване/изключване на захранването" и "Регулиране на яркостта на точката" по-долу).

СМЯНА НА БАТЕРИЯТА

Ако мерната ви решетка стане слаба или изобщо не светне, сменете батерията, като следвате процедурата за инсталиране, описана по-горе.

ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ НА ЗАХРАНВАНЕТО

За да включите захранването на мерника, натиснете или бутона за яркост "Нагоре" или "Надолу" (7, Ръководство за части) за 1 секунда, след което освободете. За да изключите мерника, задръжте бутона за яркост "Надолу" за 3 секунди.

РЕГУЛИРАНЕ НА ЯРКОСТТА НА ТОЧКАТА

За да регулирате нивото на интензивност на точковата мерна решетка, натиснете бутона за яркост "Нагоре", за да увеличите яркостта, или бутона за яркост "Надолу", за да намалите яркостта. RXS-100 осигурява 8 нива на яркост от най-слабата до най-ярката настройка. Всяко еднократно натискане на бутона Нагоре или Надолу ще увеличи или намали яркостта с едно ниво. Най-високите две настройки са видими дори при ярка дневна светлина. Моля, обърнете внимание, че най-високите настройки често са твърде ярки за закрити или тъмни условия на околната среда и ще предизвикат някои разсеяни отражения от LED пакета. Това е нормално и ако се случи, яркостта трябва да бъде намалена, за да се компенсира.

ПРИЦЕЛВАНЕ/НУЛИРАНЕ НА ВАШИЯ RXS-100™ МЕРНИК

ТЪЙ КАТО ТАЗИ ПРОЦЕДУРА ВКЛЮЧВА СТРЕЛБА С БОЙНИ ПАТРОНИ, ТЯ ТРЯБВА ДА СЕ ИЗВЪРШВА НА ОДОБРЕН ПОЛИГОН ИЛИ ДРУГА БЕЗОПАСНА ЗОНА. ПРОВЕРЕТЕ ЦЕВТА ЗА ПРЕПЯТСТВИЯ. ЗАПУШЕНАТА ЦЕВ МОЖЕ ДА ПРИЧИНИ НАРАНЯВАНИЯ НА ВАС И НА ДРУГИ НАБЛИЗО. УВЕРЕТЕ СЕ В СЪСТОЯНИЕТО НА ОГНЕСТРЕЛНОТО ОРЪЖИЕ И ПОТВЪРДЕТЕ, ЧЕ Е РАЗРЕДЕНО, ПРЕДИ ДА ИЗВЪРШВАТЕ РЕГУЛИРАНИЯ ИЛИ ДА ПРОВЕРЯВАТЕ ЦЕВТА. ПРЕПОРЪЧВА СЕ ЗАЩИТА ЗА ОЧИТЕ И УШИТЕ.

Първоначалното прицелване на RXS-100 може да се извърши с помощта на уред за прицелване през цевта съгласно указанията на производителя или чрез визуално прицелване през цевта на пушка с отстранен затвор, както следва, като се използва цел на разстояние от 25 до 50 ярда (7-15 ярда за пистолет. Алтернатива за приложения, монтирани на пистолет, е да се използват железните мерници като отправна точка за първоначално/грубо подравняване на точката). Прицелването през цевта трябва да се извършва на вашия местен стрелбищен полигон, а не у дома поради съображения за безопасност, както и удобството да можете да потвърдите окончателното прицелване с бойни патрони, докато сте там.

Ако се полагат грижи, за да се гарантира, че всички монтажни адаптери и мерник с червена точка са монтирани напред и закрепени съгласно инструкциите, нежеланото изместване на точката на прицелване от монтажа ще бъде незначително.

1. С монтиран мерник, поставете огнестрелното оръжие на подходяща опора. Включете захранването на мерника и регулирайте яркостта, ако е необходимо, докато точката стане лесно видима.
2. Започнете, като се прицелите по цевта и се прицелите в цел на разстояние от 25 до 50 ярда (7-15 ярда за пистолет). Погледнете през мерника си RXS-100 и внимателно завъртете регулировките за вятър и/или височина, като използвате предоставения инструмент, за да подравните червената точка с целта, както се вижда по цевта. Регулировките са с ограничител, с 1 MOA на клик и 30 MOA на пълно завъртане.
3. След това трябва да изстреляте тестов изстрел, за да определите точката на попадение на вашето оръжие. Ако не удряте точката си на прицелване (центъра на целта), направете регулиране, като завъртите винта(овете) за вятър и/или височина в посоката, в която искате да се движи попадението.

   Окончателното прицелване може да се извърши, след като RXS-100 е бил прицелен през цевта, както е описано по-горе. Уверете се, че зареждате същите патрони, които планирате да използвате най-често с мерника.
4. Повторете стъпка 3, като правите корекции, ако е необходимо, за да приведете точката на попадение в съответствие с точката на прицелване.
5. След като сте доволни от основното подравняване, се препоръчва да повторите стъпка № 3 отново, с изключение на използването на центъра на групи от 3 или 5 изстрела като обща оценка за потвърждение на подравняването.

РАБОТА ПРИ ЕКСТРЕМНИ УСЛОВИЯ

• Екстремна топлина (влажна или суха): не са необходими специални процедури. Избягвайте продължителното излагане, ако е възможно.
• Екстремен студ: екстремно ниската температура може да съкрати живота на батерията.
• Солен въздух: подобно на огнестрелно оръжие, уверете се, че лек филм от масло се поддържа върху всички открити стоманени компоненти (напр. крепежни елементи).
• Пясъчни бури и прашни бури: дръжте мерника покрит, когато не се използва.
• Уверете се, че капакът на батерията е здраво закрепен на място - затегнете само на ръка. Почистете лещата с хартия/кърпа за лещи (вижте бележката за предпазливост по-долу) и избършете мерника на сухо възможно най-скоро след излагане на каквато и да е форма на влага. Мерникът не е водоустойчив или устойчив на пръски.

  Лещите никога не трябва да се почистват с пръсти, а с хартия/кърпа за лещи, за да се избегне надраскване на стъклото.
• Използвайте мека четка или "сгъстен въздух", за да отстраните всички разхлабени отпадъци (пясък, трева и т.н.), преди да използвате хартията за лещи или мека чиста кърпа.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Проблем: Червената точка не се появява
Възможни причини/решения:

• Разредена батерия: Сменете батерията с нова CR2032 литиева клетка.
• Батерията е инсталирана неправилно: Извадете и инсталирайте отново батерията с правилната ориентация на поляритета, като се позовавате на маркировките "отрицателен нагоре/положителен надолу" над и под капака на отделението за батерията (вижте снимката в Ръководството за части).
• Батерията не осъществява добър контакт: Почистете контактните повърхности и инсталирайте отново батерията.
• Дефектни бутони за яркост: Свържете се с отдела за обслужване на клиенти на Bushnell (1-800-423-3537).

Проблем: Невъзможно е да се нулира
Възможни причини/решения:

• Винтът за регулиране е на границата си: Проверете подравняването на стойката към цевта. Обърнете внимание, че някои релси за вторичен пазар (завинтващи се / без оръжейник) позиционират мерника твърде високо спрямо цевта и понякога могат да причинят проблеми. Това е наблюдавано при някои приложения на револвери.
• Точката на попадение се движи: Проверете всички връзки на мерника и аксесоарите. Уверете се, че огнестрелното оръжие и боеприпасите работят, както се очаква.

Технически спецификации

SKU: RXS100
Увеличение: 1x
Мерна решетка: 4 MOA точка
Диапазон на регулиране: 100 MOA
MOA на оборот: 30
Разстояние без паралакс (Yds): 50
Брой настройки на яркостта: 8
Разстояние от окото и зрително поле: Неограничено
Дължина (инчове): 1.8
Тегло (oz): 1.3*

*Забележка: Посоченото тегло е с батерия, но не и с включената основа. Нископрофилната основа тежи около 0.8 oz.
