Bushnell RXS100 - Priručnik za ciljnik s crvenom točkom

UVOD

Hvala vam što ste kupili svoj novi Bushnell® RXS-100 Red Dot Reflex Sight (osvijetljeni optički ciljnik).

Ovaj priručnik pomoći će vam da optimizirate svoje iskustvo gledanja objašnjavajući kako koristiti značajke ciljnika i kako se brinuti za njega. Pažljivo pročitajte upute prije korištenja ciljnika.

NEMOJTE GLEDATI U SUNCE KROZ OPTIKU, JER MOŽE DOĆI DO TRAJNOG OŠTEĆENJA OČIJU ILI ČAK SLJEPOĆE.

Uključeno

1. Alat za vratašca baterije
2. Alat za podešavanje W/E
3. 3mm imbus ključ za montažne vijke
4. CR2032 litijska baterija
5. Weaver Style Low-profi le montažna baza
6. Krpa za čišćenje od mikrovlakana
7. Zaštitni pokrov

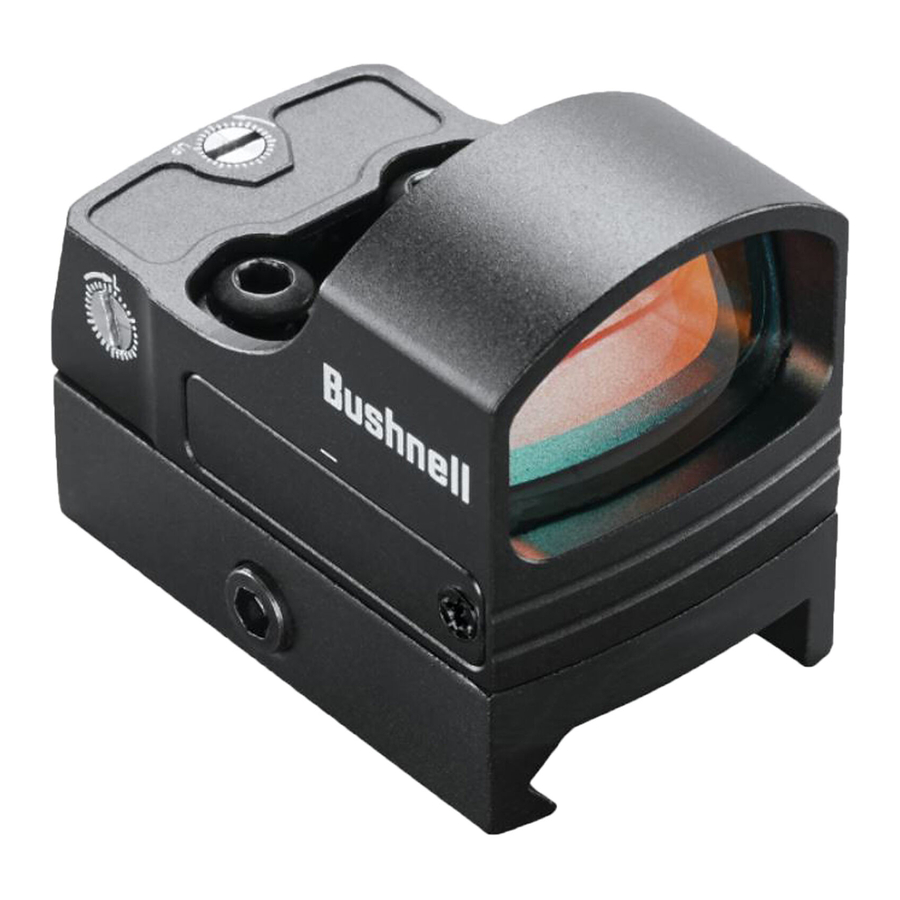

O CILJNIKU BUSHNELL® RXS-100 RED DOT REFLEX SIGHT

RXS-100 je vrhunski refleksni ciljnik, dizajniran za lov, plinkanje i gađanje meta pištoljima, puškama i sačmaricama. Može se izravno montirati na kompatibilne navlake pištolja (ili dodatne nosače) s otiskom Leupold DeltaPoint® ili se može montirati na dodatne šine pomoću priloženog niskoprofilnog nosača u stilu Weaver. Ima vijek trajanja baterije više od 5000 sati (pri tipičnoj razini svjetline "3")*, 1-satnu značajku automatskog isključivanja radi produljenja vijeka trajanja baterije (odbrojavanje vremena se resetira ako se pritisne bilo koji gumb), pristup bateriji bez demontaže i točku od 4 MOA s 8 postavki svjetline.

* Napomena: vijek trajanja baterije u uporabi varirat će ovisno o korištenim postavkama svjetline, svježini i kvaliteti baterije, temperaturi okoline i drugim čimbenicima.

Osvijetljena končanica vašeg ciljnika je unaprijed fokusirana tako da se ciljna točka uvijek pojavljuje u fokusu na meti. U usporedbi s tim, otvoreni ciljnici vas prisiljavaju da odaberete fokusiranje oka samo na stražnji ciljnik, prednji ciljnik ili metu - ili se zadovoljite mutnim kompromisom.

Vaš ciljnik se lako može koristiti s oba oka otvorena (udaljenost oka je neograničena), povećavajući svijest strijelca o okolnom okruženju i pružajući brže pronalaženje mete zbog ograničenog dizajna paralakse, jer točka prati pokret oka korisnika dok ostaje fiksirana na meti. Projektiran za veću brzinu i preciznost, ciljnik vam omogućuje da se usredotočite na metu, a ne na končanicu, čime se povećava točnost. Elektronička osvijetljena točka ciljnika Bushnell RXS-100 je unaprijed fokusirana da bude bez paralakse na 50 jardi. Pogreška paralakse je minimizirana, od bliskog dometa do 100 jardi.

MONTAŽA VAŠEG CILJNIKA RXS-100™

PRIJE MONTAŽE CILJNIKA, ZAMJENE BATERIJE ILI UKLANJANJA ILI ODRŽAVANJA CILJNIKA, PROVJERITE JE LI AKCIJA OTVORENA, JE LI SPREMNIK ILI MAGAZIN UKLONJEN I DA U CIJEVI NEMA METKA. NEMOJTE POKUŠAVATI NIKAKAV POSAO DOK VATRENO ORUŽJE NIJE OČIŠĆENO I UTVRĐENO DA JE SIGURNO.

AKO CILJNIK NIJE MONTIRAN DOVOLJNO NAPRIJED, NJEGOVO KRETANJE UNATRAG MOŽE OZLIJEDITI STRIJELCA KADA SE VATRENO ORUŽJE TRZNE.

Vaš novi ciljnik, čak i sa svojim tehnološki naprednim dizajnom i značajkama, neće raditi najbolje ako nije pravilno montiran. Jedan od najvažnijih čimbenika koji doprinose točnosti vaše kombinacije vatrenog oružja i ciljnika je kvaliteta nosača i pažnja posvećena tijekom njegove instalacije. RXS-100 će odgovarati svim bazama kompatibilnim s ciljnicima Leupold® DeltaPoint® Pro*. Također uključuje niskoprofilnu bazu za montažu na dodatne šine u stilu Weaver ili Picatinny. Provjerite je li baza koju koristite proizvedena posebno za vaš pištolj, pušku ili sačmaricu. Budite sigurni da je baza pravilno instalirana i sigurno pričvršćena prema uputama proizvođača za vašu sigurnost.

Baza bi trebala stvoriti jednoliku horizontalnu i vertikalnu platformu za montažu. Budite sigurni da je pravilno instalirana i sigurno pričvršćena prema uputama proizvođača za vašu sigurnost. Ne postoji postavljena udaljenost oka za vaš ciljnik RXS-100; stoga biste trebali osigurati najmanje tri inča razmaka između leće za gledanje i vašeg oka kada ste u položaju za pucanje. Iako ciljnici s 1X snagom/povećanjem imaju neograničenu udaljenost oka, uvijek osigurajte da postoji dovoljna količina prostora između vašeg lica i optike kako biste uzeli u obzir trzaj vatrenog oružja.

Ako montirate izravno na adaptersku ploču (uobičajeno za pištolje spremne za optiku), slijedite upute proizvođača za pričvršćivanje adapterske ploče. Osim ako proizvođač treće strane ne odredi drugačije, obavezno uklonite sve zazore nježnim prednjim opterećenjem ploče tijekom pričvršćivanja. Prilikom pričvršćivanja ciljnika s crvenom točkom na adaptersku ploču, nježno opteretite tijelo ciljnika prema naprijed tijekom pričvršćivanja. Ovo uklanja zazore koji bi se inače mogli pomaknuti pod trzajem i poboljšava šanse za ponovljivo montiranje ako se ciljnik s crvenom točkom mora ukloniti iz bilo kojeg razloga, kao što je održavanje.

Ako koristite priloženi nosač, olabavite imbus vijak s glavom utičnice na nosaču ciljnika pomoću priloženog alata, tako da se šipka za zaključavanje može stegnuti oko šine. Postavite nosač na šinu baze tako da poprečni vijak zahvati utor. Opteretite nosač prema naprijed, tako da poprečni vijak zahvati prednju stranu utora i ukloni se zazor. Zategnite imbus vijak.

Nemojte previše zatezati. Zakretni moment treba postaviti na 15 lbf*in (inč funta-sila) za dva vijka ciljnika na bazu i 20 lbf*in za poprečni vijak baze.

*Leupold® i DeltaPoint® su registrirani zaštitni znakovi tvrtke Leupold & Stevens, Inc.

VODIČ ZA DIJELOVE

1. Poklopac pretinca za bateriju
2. Nosač
3. Leća
4. Podešavanje visine
5. Podešavanje bočnog nagiba
6. Vijci ciljnika na bazu
7. Gumbi za povećanje/smanjenje svjetline

Zapamtite, nisu svi ciljnici ili optike kompatibilni sa svim nosačima na svim vatrenim oružjima. Ako imate bilo kakvih sumnji, trebali biste potražiti savjet od svog lokalnog trgovca ili puškara.

INSTALIRANJE BATERIJE

Negativna (-) strana okrenuta prema gore,
Pozitivna (+) strana okrenuta prema dolje

Prije uključivanja ciljnika prvi put, morat ćete aktivirati instaliranu CR2032 litijsku bateriju uklanjanjem zaštitnog plastičnog diska koji pokriva bateriju. Otpustite vijak na desnoj strani poklopca baterije (vidi fotografiju, desno). Vijak je zadržan O-prstenom kako bi ga držao na mjestu. Napomena: Vijak i odgovarajuća rupa na vratima imaju strojno obrađeni upuštač kako bi vijak bio u ravnini s poklopcem. Prilikom ponovnog postavljanja poklopca nakon aktiviranja ili zamjene baterije, provjerite je li jezičak poklopca (suprotno od kraja vijka) smješten u odgovarajući džep ciljnika prije nego što pokušate zahvatiti vijak. Uklonite plastični disk. Vratite poklopac baterije, vratite i zategnite vijak. Provjerite je li crvena točka uključena i funkcionalna uključivanjem napajanja i povećanjem svjetline ako je potrebno (vidi "Uključivanje/isključivanje napajanja" i "Podešavanje svjetline točke" u nastavku).

ZAMJENA BATERIJE

Ako se vaša končanica zatamni ili se uopće ne upali, zamijenite bateriju slijedeći postupak instalacije opisan gore.

UKLJUČIVANJE/ISKLJUČIVANJE NAPAJANJA

Da biste uključili napajanje ciljnika, pritisnite gumb za svjetlinu "Gore" ili "Dolje" (7, Vodič za dijelove) na 1 sekundu, a zatim otpustite. Da biste isključili ciljnik, držite gumb za svjetlinu "Dolje" 3 sekunde.

PODEŠAVANJE SVJETLINE TOČKE

Da biste podesili razinu intenziteta točkaste končanice, pritisnite gumb za svjetlinu "Gore" za povećanje svjetline ili gumb za svjetlinu "Dolje" za smanjenje svjetline. RXS-100 pruža 8 razina svjetline od najslabije do najjače postavke. Svaki pojedinačni pritisak na gumb Gore ili Dolje povećat će ili smanjiti svjetlinu za jednu razinu. Dvije najviše postavke su vidljive čak i u uvjetima jakog dnevnog svjetla. Imajte na umu da su najviše postavke često presvijetle za unutarnje ili tamne uvjete okoline i proizvest će neke zalutale refleksije od LED paketa. To je normalno i ako se to dogodi, svjetlinu treba smanjiti kako bi se to kompenziralo.

UPUCANJE/NULIRANJE VAŠEG CILJNIKA RXS-100™

BUDUĆI DA OVAJ POSTUPAK UKLJUČUJE PRAVU VATRU, TREBA GA OBAVITI NA ODOBRENOM STRELIŠTU ILI DRUGOM SIGURNOM PODRUČJU. PROVJERITE CIJEV ZA PREPREKE. ZAPREČENA CIJEV MOŽE UZROKOVATI OZLJEDE VAMA I DRUGIMA U BLIZINI. PROVJERITE STANJE VATRENOG ORUŽJA I POTVRDITE DA JE ISPRAŽNJENO PRIJE IZVRŠAVANJA PODEŠAVANJA ILI PREGLEDA CIJEVI. PREPORUČUJE SE ZAŠTITA ZA OČI I UŠI.

Početno upucavanje RXS-100 može se obaviti pomoću ciljnika cijevi prema uputama proizvođača ili vizualnim ciljanjem kroz cijev puške s uklonjenim zatvaračem na sljedeći način, pozivajući se na metu na udaljenosti od 25 do 50 jardi (7-15 jardi za ručni pištolj. Alternativa za aplikacije montirane na pištolj je korištenje željeznih ciljnika kao reference za početno/grubo poravnanje točke). Ciljanje cijevi treba obaviti na vašem lokalnom strelištu, a ne kod kuće zbog sigurnosnih razloga, kao i zbog praktičnosti mogućnosti potvrde konačnog upucavanja pravom vatrom dok ste tamo.

Ako se pazi da se osigura da su svi adapteri za montažu i ciljnik s crvenom točkom montirani prema naprijed i pričvršćeni prema uputama, neželjeni pomak točke ciljanja od montaže bit će zanemariv.

1. S montiranim ciljnikom, naslonite vatreno oružje na prikladnu potporu. Uključite napajanje ciljnika i podesite svjetlinu prema potrebi dok točka ne bude lako vidljiva.
2. Počnite ciljanjem duž cijevi i ciljajte na metu udaljenu 25 do 50 jardi (7-15 jardi za ručni pištolj). Gledajte kroz svoj ciljnik RXS-100 i nježno rotirajte podešavanja bočnog nagiba i/ili visine, koristeći priloženi alat za poravnavanje crvene točke s metom kao što se vidi duž cijevi. Podešavanja su zupčasta, s 1 MOA po kliku i 30 MOA po punom okretaju.
3. Zatim biste trebali ispaliti probni hitac kako biste odredili točku udara vašeg oružja. Ako ne pogađate svoju ciljnu točku (središte mete), podesite okretanjem vijka(ova) za bočni nagib i/ili visinu u smjeru u kojem želite da se udar pomakne.

   Konačno upucavanje se tada može obaviti, nakon što je RXS-100 ciljan kroz cijev kao što je opisano gore. Provjerite koristite li istu municiju koju planirate najčešće koristiti s ciljnikom.
4. Ponovite korak 3, podešavajući prema potrebi, kako biste doveli točku udara u poravnanje s točkom ciljanja.
5. Nakon što ste zadovoljni osnovnim poravnanjem, preporučuje se ponoviti korak #3, osim s korištenjem središta skupina od 3 ili 5 hitaca kao ukupne procjene za potvrdu poravnanja.

RAD U EKSTREMNIM UVJETIMA

• Ekstremna vrućina (vlažna ili suha): nisu potrebni posebni postupci. Izbjegavajte dugotrajno izlaganje ako je moguće.
• Ekstremna hladnoća: ekstremno niska temperatura može skratiti vijek trajanja baterije.
• Slani zrak: slično vatrenom oružju, osigurajte da se na svim izloženim čeličnim komponentama (npr. pričvršćivačima) održava lagani sloj ulja.
• Oluje prašine i oluje pijeska: držite ciljnik pokrivenim kada se ne koristi.
• Provjerite je li poklopac baterije sigurno pričvršćen na mjestu - zategnite samo rukom. Očistite leću papirom/krpom za leće (vidi napomenu o oprezu u nastavku) i obrišite ciljnik suhim što je prije moguće nakon izlaganja bilo kojem obliku vlage. Ciljnik nije vodootporan ili otporan na prskanje.

  Leće se nikada ne smiju čistiti prstima, već papirom/krpom za leće, kako bi se izbjeglo grebanje stakla.
• Koristite meku četku ili "komprimirani zrak" za uklanjanje svih labavih ostataka (pijeska, trave itd.) prije korištenja papira za leće ili meke čiste krpe.

RJEŠAVANJE PROBLEMA

Problem: Crvena točka se ne pojavljuje
Mogući uzroci/rješenja:

• Ispražnjena baterija: Zamijenite bateriju novom CR2032 litijskom ćelijom.
• Baterija je pogrešno instalirana: Uklonite i ponovno instalirajte bateriju s ispravnom orijentacijom polariteta, pozivajući se na oznake "negativno gore/pozitivno dolje" iznad i ispod poklopca pretinca za bateriju (vidi fotografiju Vodiča za dijelove).
• Baterija ne ostvaruje dobar kontakt: Očistite kontaktne površine i ponovno instalirajte bateriju.
• Neispravni gumbi za svjetlinu: Obratite se korisničkoj službi Bushnell (1-800-423-3537).

Problem: Nemoguće nulirati
Mogući uzroci/rješenja:

• Vijak za podešavanje je na svom limitu: Provjerite poravnanje nosača s cijevi. Imajte na umu da neke naknadne (vijčane / bez puškarenja) šine postavljaju ciljnik previsoko u odnosu na cijev i ponekad mogu uzrokovati probleme. To je primijećeno na nekim aplikacijama revolvera.
• Točka udara se pomiče: Provjerite sve spojeve ciljnika i dodatne opreme. Provjerite radi li vatreno oružje i streljivo inače prema očekivanjima.

Tehničke specifikacije

SKU: RXS100
Povećanje: 1x
Končanica: 4 MOA točka
Raspon podešavanja: 100 MOA
MOA po okretaju: 30
Udaljenost bez paralakse (Yds): 50
# postavki svjetline: 8
Udaljenost oka i vidno polje: Neograničeno
Duljina (inči): 1.8
Težina (oz): 1.3*

*Napomena: Navedena težina je s baterijom, ali ne i s priloženom bazom. Niskoprofilna baza teži oko 0.8 oz.

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
