Manuali i Pamjes me Pikë të Kuqe Bushnell RXS100

HYRJE

Faleminderit që keni blerë pamjen tuaj të re Bushnell® RXS-100 Red Dot Reflex Sight (pamje optike e ndriçuar).

Ky manual do t'ju ndihmojë të optimizoni përvojën tuaj të shikimit duke shpjeguar se si të përdorni veçoritë e pamjes dhe si të kujdeseni për të. Lexoni me kujdes udhëzimet përpara se të përdorni pamjen tuaj.

MOS E SHIKONI DIELLIN NËPËRMJET OPTIKËS, PASI MUND TË REZULTOJË DËMTIM I PËRHERSHËM I SYVE APO EDHE VERBËRI.

Përfshihen

1. Vegël për Derën e Baterisë
2. Vegël për Rregullimin W/E
3. Çelës Hexagonal 3mm për Vidhat e Montimit
4. Bateri Litiumi CR2032
5. Bazë Montimi e Stilit Weaver me Profil të Ulët
6. Leckë Pastrimi Mikrofibër
7. Mbulesë Mbrojtëse

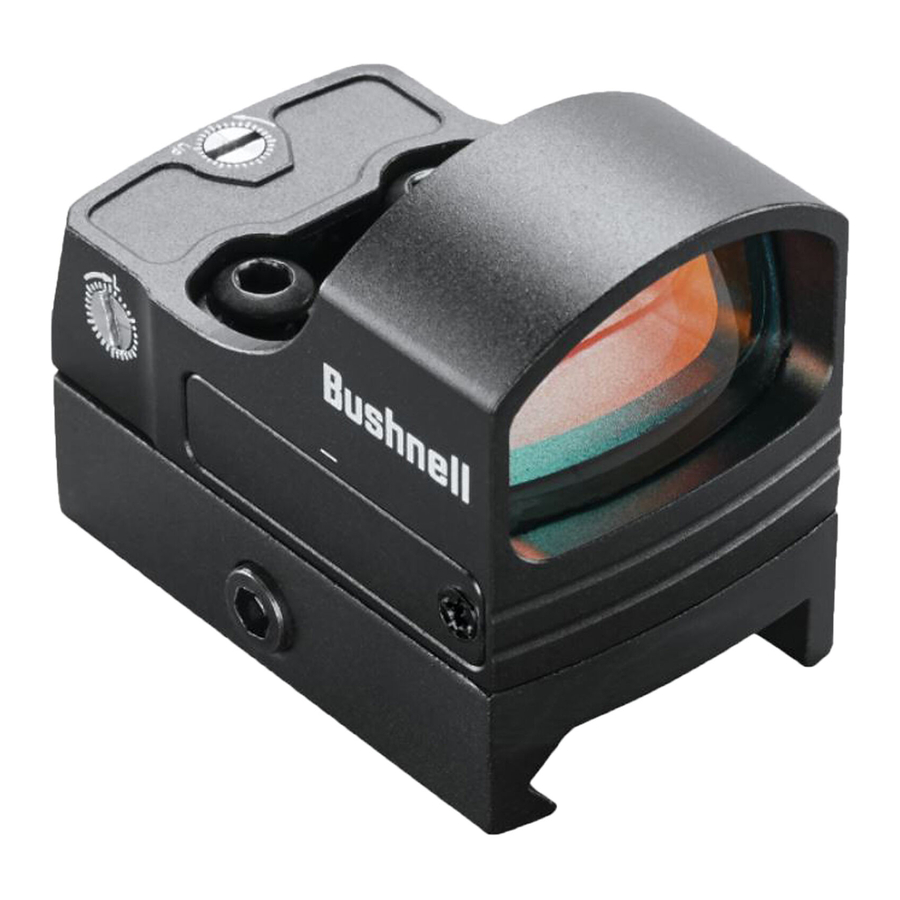

RRETH PAMJES ME PIKË TË KUQE BUSHNELL® RXS-100

RXS-100 është një pamje refleksesh e teknologjisë së fundit, e dizajnuar për gjueti, plinking dhe qitje në shënjestër me pistoleta, pushkë dhe armë gjahu. Mund të montohet drejtpërdrejt në rrëshqitës pistoletash të pajtueshme (ose montime aksesore) me gjurmën Leupold DeltaPoint® ose mund të montohet në shinat e aksesorëve duke përdorur montimin e stilit Weaver me profil të ulët të përfshirë. Ai përmban një jetëgjatësi baterie prej më shumë se 5,000 orësh (në një nivel tipik ndriçimi prej "3")*, një veçori automatike e kohëmatësit 1-orësh për të zgjatur jetën e baterisë (numërimi mbrapsht i kohëmatësit rivendoset nëse shtypet ndonjë buton), akses në bateri pa çmontim dhe një pikë 4 MOA me 8 cilësime ndriçimi.

* Shënim: jeta e baterisë në përdorim do të ndryshojë në varësi të cilësimeve të ndriçimit të përdorura, freskisë dhe cilësisë së baterisë, temperaturës së ambientit dhe faktorëve të tjerë.

Retikuli i ndriçuar i pamjes suaj është fokusuar paraprakisht, kështu që pika e synimit shfaqet gjithmonë në fokus në shënjestër. Si krahasim, pamjet e hapura ju detyrojnë të zgjidhni të fokusoni syrin tuaj vetëm në pamjen e pasme, pamjen e përparme ose shënjestrën - ose të kënaqeni me një kompromis të turbullt.

Pamja juaj mund të përdoret lehtësisht me të dy sytë hapur (lehtësimi i syve është i pakufizuar), duke rritur ndërgjegjësimin e gjuajtësit për mjedisin përreth dhe duke ofruar blerje më të shpejtë të shënjestrës për shkak të dizajnit të kufizuar të paralaksit, pasi pika ndjek lëvizjen e syrit të përdoruesit duke qëndruar e fiksuar në shënjestër. E projektuar për shpejtësi dhe saktësi më të madhe, pamja ju lejon të përqendroheni në shënjestër dhe jo në një retikul, duke rritur kështu saktësinë. Pika elektronike e ndriçuar e pamjes Bushnell RXS-100 është fokusuar paraprakisht që të jetë pa paralaks në 50 jardë. Gabimi i paralaksit minimizohet, nga distanca e afërt deri në 100 jardë.

MONTIMI I PAMJES TUAJ RXS-100™

PËRPARA SE TË MONTONI PAMJEN TUAJ, TË ZËVENDËSONI BATERINË E SAJ, APO TË HIQNI APO TË KRYENI MIRËMBAJTJE NË PAMJE, SIGUROHUNI QË VEPRIMI TË JETË I HAPUR, KLIPS APO KARIKATOR ËSHTË HEQUR DHE NJË PLUMB NUK ËSHTË NË DHOMË. MOS TENTONI ASNJË PUNË DERISA ARMA E ZJARRIT TË JETË PASTUAR DHE TË JETË VENDOSUR SI E SIGURT.

NËSE PAMJA NUK ËSHTË MONTUAR MJAFTUESHËM PËRPARA, LËVIZJA E SAJ E PASME MUND TË LËNDOJË GJUJTËSIN KUR ARMA E ZJARRIT KTHEHET.

Pamja juaj e re, madje edhe me dizajnin dhe veçoritë e saj teknologjikisht të avancuara, nuk do të funksionojë në maksimumin e saj nëse nuk montohet siç duhet. Një nga faktorët më të rëndësishëm kontribues në saktësinë e kombinimit të armës suaj të zjarrit dhe pamjes është cilësia e montimit dhe kujdesi i treguar gjatë instalimit të tij. RXS-100 do të përshtatet në të gjitha bazat e pajtueshme me pamjet Leupold® DeltaPoint® Pro*. Ai gjithashtu përfshin një bazë me profil të ulët për montim në shinat e aksesorëve të stilit Weaver ose Picatinny. Sigurohuni që baza që përdorni të jetë prodhuar posaçërisht për pistoletën, pushkën ose armën tuaj të gjuetisë. Sigurohuni që baza të jetë instaluar siç duhet dhe të jetë fiksuar mirë sipas udhëzimeve të prodhuesit për sigurinë tuaj.

Baza duhet të krijojë një platformë montimi uniforme horizontale dhe vertikale. Sigurohuni që të jetë instaluar siç duhet dhe të jetë fiksuar mirë sipas udhëzimeve të prodhuesit për sigurinë tuaj. Nuk ka asnjë lehtësim të caktuar të syve për pamjen tuaj RXS-100; prandaj, duhet të siguroni të paktën tre inç hapësirë ​​midis lentës së shikimit dhe syrit tuaj kur jeni në pozicionin e qitjes. Ndërsa pamjet me fuqi/zmadhim 1X kanë lehtësim të pakufizuar të syve, sigurohuni gjithmonë që të ketë një sasi të mjaftueshme hapësire midis fytyrës suaj dhe optikës për të llogaritur kthimin e armës së zjarrit.

Nëse montoni drejtpërdrejt në një pllakë përshtatëse (e zakonshme për pistoletat e gatshme për optikë), ndiqni udhëzimet e prodhuesit për bashkimin e pllakës përshtatëse. Nëse nuk specifikohet ndryshe nga prodhuesi i palës së 3-të, sigurohuni që të hiqni çdo hapësirë ​​duke ngarkuar butësisht përpara pllakën gjatë fiksimit. Kur bashkoni pamjen me pikë të kuqe në pllakën përshtatëse, ngarkoni butësisht përpara trupin e pamjes gjatë fiksimit. Kjo heq si hapësirat që mund të zhvendosen ndryshe nën kthim dhe përmirëson shanset e montimit të përsëritshëm nëse pamja me pikë të kuqe duhet të hiqet për ndonjë arsye të tillë si mirëmbajtja.

Nëse përdorni montimin e përfshirë, lironi vidën e kokës së prizës në montimin e pamjes duke përdorur veglën e ofruar, në mënyrë që shufra e kyçjes të mund të shtrëngojë rreth shinës. Vendoseni montimin në shinën tuaj bazë në mënyrë që rreze-kryqi të angazhojë një vend. Ngarkoni përpara montimin, në mënyrë që rreze-kryqi të angazhojë faqen e përparme të vendit dhe hapësira të hiqet. Shtrëngoni bulonën hex.

Mos e shtrëngoni tepër. Çift rrotullues duhet të vendoset në 15 lbf*in (inç fuqi-paund) për dy vidhat e pamjes në bazë dhe 20 lbf*in për rreze-kryqin bazë.

*Leupold® dhe DeltaPoint® janë marka tregtare të regjistruara të Leupold & Stevens, Inc.

UDHËZUES PJESËSH

1. Mbulesa e Kompartimentit të Baterisë
2. Montimi
3. Lente
4. Rregullimi i Lartësisë
5. Rregullimi i Anësore
6. Vidhat e Pamjes në Bazë
7. Butonat e Ndriçimit Lart/Poshtë

Mbani mend, jo të gjitha pamjet ose dylbitë janë të pajtueshme me të gjitha montimet në të gjitha armët e zjarrit. Nëse keni ndonjë dyshim, duhet të kërkoni këshillën e shitësit tuaj lokal ose armëtarit.

INSTALIMI I BATERISË

Ana negative (-) me pamje lart,
Pozitive (+) me pamje poshtë

Përpara se të ndizni pamjen tuaj për herë të parë, do t'ju duhet të aktivizoni baterinë e instaluar të litiumit CR2032 duke hequr diskun mbrojtës plastik që mbulon baterinë. Lironi vidën në anën e djathtë të kapakut të baterisë (shih foton, djathtas). Vida mbahet nga një unazë O për ta mbajtur në vend. Shënim: Vida dhe vrima e derës që bashkohet kanë një kundër-zhytje të përpunuar për të mbajtur vidën të njëtrajtshme me kapakun. Kur riinstaloni kapakun pas aktivizimit ose ndërrimit të baterisë, sigurohuni që skaji i skajit të kapakut (përballë skajit të vidës) të jetë i vendosur në xhepin bashkues të pamjes përpara se të përpiqeni të angazhoni vidën. Hiqni diskun plastik. Zëvendësoni kapakun e baterisë, zëvendësoni dhe shtrëngoni vidën. Verifikoni që pika e kuqe është e ndezur dhe funksionale duke ndezur energjinë dhe duke rritur ndriçimin nëse është e nevojshme (shih "Ndezja/Fikja e Energjisë" dhe "Rregullimi i Ndriçimit të Pikës" më poshtë).

ZËVENDËSIMI I BATERISË

Nëse retikuli juaj zbehet ose nuk ndizet fare, zëvendësoni baterinë, duke ndjekur procedurën e instalimit të përshkruar më sipër.

NDEZJA/FIKJA E ENERGJISË

Për të ndezur energjinë e pamjes, shtypni ose butonin e Ndriçimit "Lart" ose "Poshtë" (7, Udhëzues Pjesësh) për 1 sekondë, pastaj lëshojeni. Për të fikur pamjen, mbani butonin e Ndriçimit "Poshtë" për 3 sekonda.

RREGULLIMI I NDRICIMIT TË PIKËS

Për të rregulluar nivelin e intensitetit të retikulit të pikës, shtypni butonin e Ndriçimit "Lart" për të rritur ndriçimin, ose Ndriçimin "Poshtë" për të ulur ndriçimin. RXS-100 ofron 8 nivele ndriçimi nga cilësimi më i errët në atë më të ndritshëm. Çdo shtypje e vetme e butonit Lart ose Poshtë do të rrisë ose zvogëlojë ndriçimin me një nivel. Dy cilësimet më të larta janë të dukshme edhe në kushte të ndritshme të ditës. Ju lutemi vini re se cilësimet më të larta shpesh janë shumë të ndritshme për kushte të brendshme ose të errëta të ambientit dhe do të prodhojnë disa reflektime të humbura nga paketa LED. Kjo është normale dhe nëse përjetohet, ndriçimi duhet të reduktohet për të kompensuar.

SYNIMI/ZEROZIMI I PAMJES TUAJ RXS-100™

DUKE QENË SE KJO PROCEDURË PËRFSHIN ZJARR TË DREJTPËRDREJTË, DUHET TË BËHET NË NJË POLIGON TË APROVUAR APO ZONË TJETËR TË SIGURT. KONTROLLONI VRIMËN PËR PENGESA. NJË VRIMË E PENGUAR MUND TË SHKAKTOJË LËNDIME PËR JU DHE TË TJERËT PRANË. SIGUROHUNI GJENDJEN E ARMËS SË ZJARRIT DHE KONFIRMONI QË ËSHTË SHKARKUAR PËRPARA SE TË BËNI RREGULLIME APO TË INSPEKTONI VRIMËN. REKOMANDOHET MBROJTJA E SYVE DHE VESHËVE.

Synimi fillestar i RXS-100 mund të bëhet duke përdorur një shikues vrime sipas udhëzimeve të prodhuesit, ose duke synuar vizualisht vrimën përmes tytës së një pushke me bulonën e hequr si më poshtë, duke iu referuar një shënjestre në një distancë prej 25 deri në 50 jardë (7-15 jardë për armë dore. Një alternativë për aplikimet e montuara në pistoletë është përdorimi i pamjeve metalike si referencë për rreshtimin fillestar/të përafërt të pikës). Synimi i vrimës duhet të bëhet në poligonin tuaj lokal të qitjes dhe jo në shtëpi për shkak të shqetësimeve të sigurisë, si dhe komoditetit të të qenit në gjendje të konfirmoni synimin përfundimtar me zjarr të drejtpërdrejtë ndërsa jeni atje.

Me kusht që të tregohet kujdes për të siguruar që të gjithë përshtatësit e montimit dhe pamja me pikë të kuqe të jenë montuar përpara dhe të jenë fiksuar sipas udhëzimeve, zhvendosja e padëshiruar e pikës së synimit nga montimi do të jetë e papërfillshme.

1. Me pamjen e montuar, mbështeteni armën e zjarrit në një mbështetëse të përshtatshme. Ndezni energjinë e pamjes dhe rregulloni ndriçimin sipas nevojës derisa pika të jetë lehtësisht e dukshme.
2. Filloni duke synuar përgjatë tytës dhe synoni në një shënjestër 25 deri në 50 jardë larg (7-15 jardë për armë dore). Shikoni përmes pamjes tuaj RXS-100 dhe rrotulloni butësisht rregullimet e anësore dhe/ose lartësisë, duke përdorur veglën e ofruar për të rreshtuar pikën e kuqe me shënjestrën siç shihet përgjatë tytës. Rregullimet janë të ndaluara, me 1 MOA për klikim dhe 30 MOA për rrotullim të plotë.
3. Më pas duhet të gjuani një goditje provë për të përcaktuar pikën e ndikimit të armës suaj. Nëse nuk po goditni pikën tuaj të synimit (qendrën e shënjestrës), bëni një rregullim duke kthyer vidën(at) e anësore dhe/ose lartësisë në drejtimin që dëshironi të lëvizë ndikimi.

   Synimi përfundimtar mund të bëhet më pas, pasi RXS-100 të jetë synuar në vrimë siç përshkruhet më sipër. Sigurohuni që të ngarkoni të njëjtin municion që planifikoni të përdorni më shpesh me pamjen.
4. Përsëriteni hapin 3, duke bërë rregullime sipas nevojës, për të sjellë pikën e ndikimit në përputhje me pikën e synimit.
5. Pasi të jeni të kënaqur me rreshtimin bazë, rekomandohet të përsëritni hapin #3 përsëri, përveç përdorimit të qendrës së grupeve me 3 ose 5 goditje si vlerësimi i përgjithshëm për konfirmimin e rreshtimit.

FUNKSIONIMI NË KUSHTE EKSTREME

• Nxehtësi ekstreme (e lagësht ose e thatë): nuk kërkohen procedura të veçanta. Shmangni ekspozimin e zgjatur nëse është e mundur.
• Ftohtë ekstrem: temperatura e ulët ekstreme mund të shkurtojë jetën e baterisë.
• Ajër i kripur: i ngjashëm me një armë zjarri, sigurohuni që një film i lehtë vaji të mbahet në të gjitha komponentët e ekspozuar të çelikut (p.sh. fiksatues).
• Stuhi pluhuri dhe stuhi rëre: mbajeni pamjen të mbuluar kur nuk është në përdorim.
• Sigurohuni që kapaku i baterisë të jetë fiksuar mirë në vend - shtrëngoni vetëm me dorë. Pastroni lentën me letër/leckë lentë (shihni shënimin e kujdesit më poshtë) dhe fshijeni pamjen të thatë sa më shpejt të jetë e mundur pas ekspozimit ndaj çdo forme lagështie. Pamja nuk është e papërshkueshme nga uji ose spërkatja.

  LENTET NUK DUHET TË PASTROHEN ASNJËHERË ME GISHTA POR ME LETËR/LECKË LENTE, PËR TË SHMANGUR GËRVISHJEN E XHAMIT.
• Përdorni një furçë të butë ose "ajër të konservuar" për të hequr çdo mbeturinë të lirshme (rërë, bar, etj.) përpara se të përdorni letrën e lentës ose leckën e butë të pastër.

ZGJIDHJA E PROBLEMEVE

Problem: Pika e Kuqe Nuk Shfaqet
Shkaqet/Zgjidhjet e Mundshme:

• Bateri e shkarkuar: Zëvendësoni baterinë me një qelizë të re litiumi CR2032.
• Bateria e instaluar gabimisht: Hiqni dhe riinstaloni baterinë me orientimin e saktë të polaritetit, duke iu referuar shenjave "negative lart/pozitive poshtë" sipër dhe poshtë kapakut të kompartimentit të baterisë (shih foton e Udhëzuesit të Pjesëve).
• Bateria nuk po krijon kontakt të mirë: Pastroni sipërfaqet e kontaktit dhe riinstaloni baterinë.
• Butona të dëmtuar të Ndriçimit: Kontaktoni shërbimin e klientit të Bushnell (1-800-423-3537).

Problem: E Pamundur për të Zerozuar
Shkaqet/Zgjidhjet e Mundshme:

• Vida e rregullimit është në kufirin e saj: Inspektoni rreshtimin e montimit me tytën. Vini re se disa shina të tregut dytësor (me bulona / pa armëtar) e pozicionojnë pamjen shumë lart në krahasim me vrimën dhe ndonjëherë mund të shkaktojnë probleme. Kjo është vërejtur në disa aplikime revolveri.
• Pika e ndikimit po lëviz: Inspektoni të gjitha lidhjet bashkuese të pamjes dhe aksesorëve. Sigurohuni që arma e zjarrit dhe municioni po funksionojnë siç pritej.

Specifikimet Teknike

SKU: RXS100
Zmadhimi: 1x
Retikuli: Pikë 4 MOA
Gama e Rregullimit: 100 MOA
MOA për Rrotullim: 30
Distanca Pa Paralaks (Yds): 50
# e Cilësimeve të Ndriçimit: 8
Lehtësimi i Syve dhe Fusha ose Pamja: I pakufizuar
Gjatësia (inç): 1.8
Pesha (oz): 1.3*

*Shënim: Pesha e listuar është me bateri, por jo baza e përfshirë. Baza me profil të ulët peshon rreth 0.8 oz.

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Manuali i Pamjes me Pikë të Kuqe Bushnell RXS100
