Manual do Visor de Ponto Vermelho Bushnell RXS100

INTRODUÇÃO

Obrigado por adquirir seu novo Visor Reflex de Ponto Vermelho Bushnell® RXS-100 (visor óptico iluminado).

Este manual ajudará você a otimizar sua experiência de visualização, explicando como utilizar os recursos do visor e como cuidar dele. Leia as instruções cuidadosamente antes de usar seu visor.

NÃO OLHE PARA O SOL ATRAVÉS DA ÓPTICA, POIS PODE RESULTAR EM DANOS OCULARES PERMANENTES OU ATÉ MESMO CEGUEIRA.

Incluído

1. Ferramenta da Tampa da Bateria
2. Ferramenta de Ajuste W/E
3. Chave Hexagonal de 3mm para Parafusos de Montagem
4. Bateria de Lítio CR2032
5. Base de Montagem de Perfil Baixo Estilo Weaver
6. Pano de Limpeza de Microfibra
7. Capa Protetora

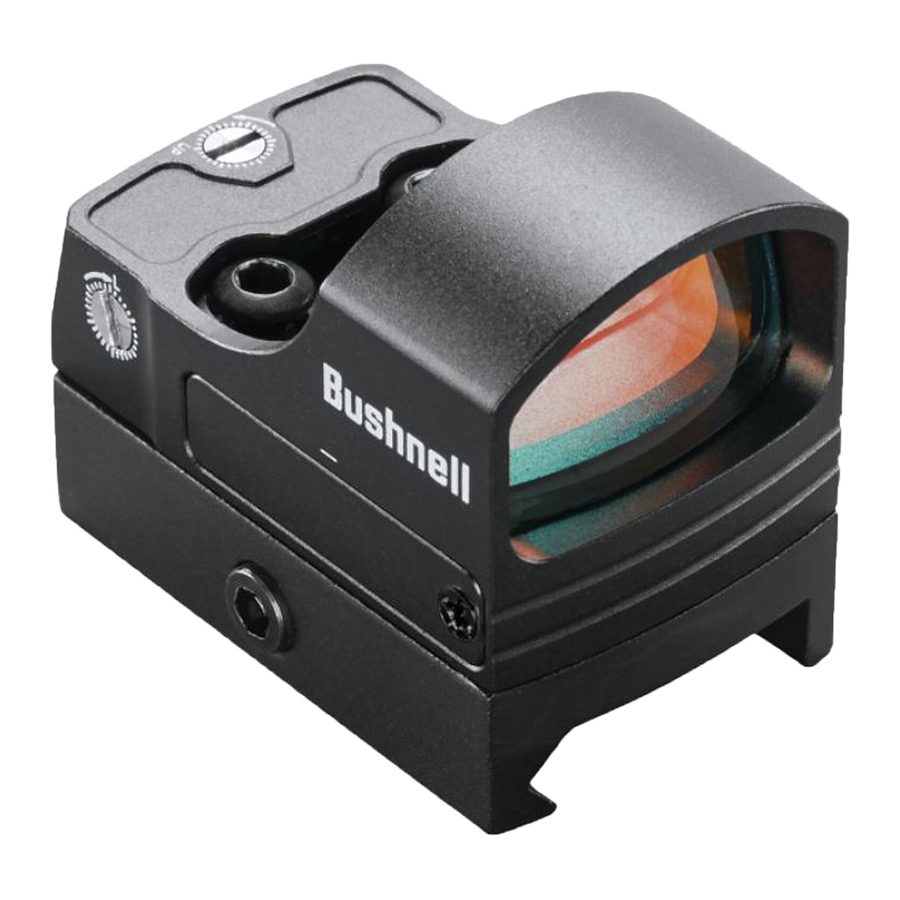

SOBRE O VISOR REFLEX DE PONTO VERMELHO BUSHNELL® RXS-100

O RXS-100 é um visor reflex de última geração, projetado para caça, tiro ao alvo e tiro esportivo com pistolas, rifles e espingardas. Ele pode ser montado diretamente em slides de pistola compatíveis (ou suportes de acessórios) com a pegada Leupold DeltaPoint® ou pode ser montado em trilhos de acessórios usando a base de perfil baixo estilo Weaver incluída. Possui uma vida útil da bateria de mais de 5.000 horas (em um nível de brilho típico de "3")*, um recurso de tempo limite automático de 1 hora para prolongar a vida útil da bateria (a contagem regressiva do temporizador é reiniciada se algum botão for pressionado), acesso à bateria sem desmontar e um ponto de 4 MOA com 8 configurações de brilho.

* Nota: a vida útil da bateria em uso variará dependendo das configurações de brilho usadas, frescor e qualidade da bateria, temperatura ambiente e outros fatores.

A retícula iluminada do seu visor foi pré-focalizada para que o ponto de mira sempre apareça em foco no alvo. Em comparação, as miras abertas forçam você a escolher focar seu olho apenas na mira traseira, na mira frontal ou no alvo - ou se contentar com um compromisso borrado.

Seu visor pode ser facilmente usado com os dois olhos abertos (o alívio ocular é ilimitado), aumentando a consciência do atirador sobre o ambiente circundante e proporcionando uma aquisição de alvo mais rápida devido ao design de paralaxe limitado, pois o ponto segue o movimento do olho do usuário enquanto permanece fixo no alvo. Projetado para maior velocidade e precisão, o visor permite que você se concentre no alvo em vez de uma retícula, aumentando assim a precisão. O ponto eletrônico iluminado do visor Bushnell RXS-100 foi pré-focalizado para ser livre de paralaxe a 50 jardas. O erro de paralaxe é minimizado, desde o alcance próximo até 100 jardas.

MONTANDO SEU VISOR RXS-100™

ANTES DE MONTAR SEU VISOR, SUBSTITUIR SUA BATERIA OU REMOVER OU REALIZAR MANUTENÇÃO NO VISOR, CERTIFIQUE-SE DE QUE A AÇÃO ESTÁ ABERTA, O CLIPE OU MAGAZINE FOI REMOVIDO E NÃO HÁ UMA MUNIÇÃO NA CÂMARA. NÃO TENTE NENHUM TRABALHO ATÉ QUE A ARMA DE FOGO TENHA SIDO LIMPA E DETERMINADA COMO SEGURA.

SE O VISOR NÃO ESTIVER MONTADO PARA A FRENTE O SUFICIENTE, SEU MOVIMENTO PARA TRÁS PODE FERIR O ATIRADOR QUANDO A ARMA DE FOGO RECUAR.

Seu novo visor, mesmo com seu design e recursos tecnologicamente avançados, não terá o melhor desempenho se não for montado corretamente. Um dos fatores contribuintes mais importantes para a precisão de sua combinação de arma de fogo e visor é a qualidade da montagem e o cuidado tomado durante sua instalação. O RXS-100 se encaixará em todas as bases compatíveis com os visores Leupold® DeltaPoint® Pro*. Ele também inclui uma base de perfil baixo para montagem em trilhos de acessórios estilo Weaver ou Picatinny. Certifique-se de que a base que você usa seja fabricada especificamente para sua pistola, rifle ou espingarda. Certifique-se de que a base esteja instalada corretamente e firmemente fixada de acordo com as instruções do fabricante para sua segurança.

A base deve criar uma plataforma de montagem horizontal e vertical uniforme. Certifique-se de que esteja instalada corretamente e firmemente fixada de acordo com as instruções do fabricante para sua segurança. Não há alívio ocular definido para o seu visor RXS-100; portanto, você deve fornecer pelo menos três polegadas de folga entre a lente de visualização e seu olho quando estiver na posição de tiro. Embora os visores de potência/ampliação 1X tenham alívio ocular ilimitado, sempre certifique-se de que haja uma quantidade adequada de espaço entre seu rosto e a óptica para contabilizar o recuo da arma de fogo.

Se estiver montando diretamente em uma placa adaptadora (comum para pistolas prontas para óptica), siga as instruções do fabricante para anexar a placa adaptadora. A menos que especificado de outra forma pelo fabricante terceirizado, certifique-se de remover qualquer folga carregando suavemente a placa para a frente durante a fixação. Ao anexar o visor de ponto vermelho à placa adaptadora, carregue suavemente o corpo do visor para a frente durante a fixação. Isso remove as folgas que podem mudar sob recuo e melhora as chances de montagem repetível caso o visor de ponto vermelho precise ser removido por qualquer motivo, como manutenção.

Se estiver usando a montagem incluída, afrouxe o parafuso sextavado na montagem do visor usando a ferramenta fornecida, para que a barra de travamento possa prender ao redor do trilho. Posicione a montagem no trilho da base de forma que o parafuso transversal se encaixe em uma ranhura. Carregue a montagem para a frente, para que o parafuso transversal se encaixe na face frontal da ranhura e a folga seja removida. Aperte o parafuso sextavado.

Não aperte demais. O torque deve ser definido para 15 lbf*in (libra-força polegada) para os dois parafusos de visor para base e 20 lbf*in para o parafuso transversal da base.

*Leupold® e DeltaPoint® são marcas registradas da Leupold & Stevens, Inc.

GUIA DE PEÇAS

1. Tampa do Compartimento da Bateria
2. Montagem
3. Lente
4. Ajuste de Elevação
5. Ajuste de Vento
6. Parafusos de Visor para Base
7. Botões de Aumento/Diminuição de Brilho

Lembre-se, nem todos os visores ou miras são compatíveis com todas as montagens em todas as armas de fogo. Se houver alguma dúvida em sua mente, você deve procurar o conselho de seu varejista local ou armeiro.

INSTALANDO A BATERIA

Lado negativo (-) voltado para cima,
Positivo (+) voltado para baixo

Antes de ligar seu visor pela primeira vez, você precisará ativar a bateria de lítio CR2032 instalada removendo o disco de plástico protetor que cobre a bateria. Afrouxe o parafuso no lado direito da tampa da bateria (veja a foto, à direita). O parafuso é retido por um O-ring para ajudar a mantê-lo no lugar. Nota: O parafuso e o orifício da porta de acoplamento têm um rebaixo usinado para manter o parafuso nivelado com a tampa. Ao reinstalar a tampa após ativar ou trocar a bateria, certifique-se de que a extremidade da aba da tampa (oposta à extremidade do parafuso) esteja encaixada no bolso de acoplamento do visor antes de tentar encaixar o parafuso. Remova o disco de plástico. Recoloque a tampa da bateria, recoloque e aperte o parafuso. Verifique se o ponto vermelho está ligado e funcional ligando a energia e aumentando o brilho, se necessário (veja "Ligando/Desligando a Energia" e "Ajustando o Brilho do Ponto" abaixo).

SUBSTITUINDO A BATERIA

Se sua retícula ficar fraca ou não acender, substitua a bateria, seguindo o procedimento de instalação descrito acima.

LIGANDO/DESLIGANDO A ENERGIA

Para ligar a energia do visor, pressione o botão de Brilho "Para Cima" ou "Para Baixo" (7, Guia de Peças) por 1 segundo e, em seguida, solte. Para desligar o visor, segure o botão de Brilho "Para Baixo" por 3 segundos.

AJUSTANDO O BRILHO DO PONTO

Para ajustar o nível de intensidade da retícula de ponto, pressione o botão de Brilho "Para Cima" para aumentar o brilho ou o botão de Brilho "Para Baixo" para diminuir o brilho. O RXS-100 oferece 8 níveis de brilho, do mais fraco ao mais brilhante. Cada pressão única do botão Para Cima ou Para Baixo aumentará ou diminuirá o brilho em um nível. As duas configurações mais altas são visíveis mesmo em condições de luz do dia. Observe que as configurações mais altas geralmente são muito brilhantes para condições ambientais internas ou escuras e produzirão alguns reflexos dispersos do pacote de LED. Isso é normal e, se ocorrer, o brilho deve ser reduzido para compensar.

MIRANDO/ZERANDO SEU VISOR RXS-100™

COMO ESTE PROCEDIMENTO ENVOLVE FOGO REAL, ELE DEVE SER FEITO EM UM CAMPO DE TIRO APROVADO OU OUTRA ÁREA SEGURA. VERIFIQUE SE HÁ OBSTRUÇÕES NO FURO. UM FURO OBSTRUÍDO PODE CAUSAR FERIMENTOS A VOCÊ E A OUTROS PRÓXIMOS. GARANTA A CONDIÇÃO DA ARMA DE FOGO E CONFIRME SE ELA ESTÁ DESCARREGADA ANTES DE FAZER AJUSTES OU INSPECIONAR O FURO. PROTEÇÃO PARA OS OLHOS E OUVIDOS É RECOMENDADA.

A mira inicial do RXS-100 pode ser feita usando um colimador de furo de acordo com as instruções do fabricante, ou por mira visual através do cano de um rifle com o ferrolho removido da seguinte forma, referenciando um alvo a uma distância de 25 a 50 jardas (7-15 jardas para pistola. Uma alternativa para aplicações montadas em pistola é usar as miras de ferro como referência para o alinhamento inicial/aproximado do ponto). A mira do furo deve ser feita em seu campo de tiro local, em vez de em casa, devido a preocupações de segurança, bem como a conveniência de poder confirmar a mira final com fogo real enquanto você estiver lá.

Desde que se tome cuidado para garantir que todos os adaptadores de montagem e o visor de ponto vermelho estejam montados para a frente e fixados de acordo com as instruções, o deslocamento indesejado do ponto de mira da montagem será insignificante.

1. Com o visor montado, apoie a arma de fogo em um suporte adequado. Ligue a energia do visor e ajuste o brilho conforme necessário até que o ponto esteja facilmente visível.
2. Comece mirando ao longo do cano e mire em um alvo a 25 a 50 jardas de distância (7-15 jardas para pistola). Visualize através do seu visor RXS-100 e gire suavemente os ajustes de vento e/ou elevação, usando a ferramenta fornecida para alinhar o ponto vermelho com o alvo conforme visto ao longo do cano. Os ajustes são dentados, com 1 MOA por clique e 30 MOA por revolução completa.
3. Em seguida, você deve disparar um tiro de teste para determinar o ponto de impacto de sua arma. Se você não estiver acertando seu ponto de mira (o centro do alvo), faça um ajuste girando o(s) parafuso(s) de vento e/ou elevação na direção em que deseja que o impacto se mova.

   A mira final pode ser feita, uma vez que o RXS-100 tenha sido mirado no furo conforme descrito acima. Certifique-se de carregar a mesma munição que você planeja usar com mais frequência com o visor.
4. Repita o passo 3, fazendo os ajustes necessários, para trazer o ponto de impacto em alinhamento com o ponto de mira.
5. Uma vez satisfeito com o alinhamento básico, é recomendado repetir o passo #3 novamente, exceto com o uso do centro de grupos de 3 ou 5 tiros como a estimativa geral para a confirmação do alinhamento.

OPERAÇÃO EM CONDIÇÕES EXTREMAS

• Calor extremo (úmido ou seco): nenhum procedimento especial é necessário. Evite a exposição prolongada, se possível.
• Frio extremo: a temperatura baixa extrema pode encurtar a vida útil da bateria.
• Ar salgado: semelhante a uma arma de fogo, certifique-se de que uma leve camada de óleo seja mantida em todos os componentes de aço expostos (por exemplo, fixadores).
• Tempestades de poeira e tempestades de areia: mantenha o visor coberto quando não estiver em uso.
• Certifique-se de que a tampa da bateria esteja firmemente fixada no lugar - aperte apenas com a mão. Limpe a lente com papel/pano para lentes (veja a nota de cautela abaixo) e seque o visor o mais rápido possível após a exposição a qualquer forma de umidade. O visor não é à prova d'água ou à prova de respingos.

  As lentes nunca devem ser limpas com os dedos, mas com papel/pano para lentes, para evitar arranhar o vidro.
• Use uma escova macia ou "ar comprimido" para remover quaisquer detritos soltos (areia, grama, etc.) antes de usar o papel para lentes ou um pano limpo e macio.

SOLUÇÃO DE PROBLEMAS

Problema: O Ponto Vermelho Não Aparece
Possíveis Causas/Soluções:

• Bateria descarregada: Substitua a bateria por uma nova célula de lítio CR2032.
• Bateria instalada incorretamente: Remova e reinstale a bateria com a orientação de polaridade correta, consultando as marcas "negativo para cima/positivo para baixo" acima e abaixo da tampa do compartimento da bateria (veja a foto do Guia de Peças).
• Bateria não fazendo bom contato: Limpe as superfícies de contato e reinstale a bateria.
• Botões de Brilho Defeituosos: Entre em contato com o atendimento ao cliente da Bushnell (1-800-423-3537).

Problema: Impossível Zerar
Possíveis Causas/Soluções:

• O parafuso de ajuste está no limite: Inspecione o alinhamento da montagem com o cano. Observe que alguns trilhos de reposição (parafusados/sem armeiro) posicionam o visor muito alto em relação ao furo e às vezes podem causar problemas. Isso foi observado em algumas aplicações de revólver.
• Ponto de impacto está se movendo: Inspecione todas as conexões de acoplamento do visor e acessórios. Certifique-se de que a arma de fogo e a munição estejam funcionando conforme o esperado.

Especificações Técnicas

SKU: RXS100
Ampliação: 1x
Retícula: Ponto de 4 MOA
Faixa de Ajuste: 100 MOA
MOA por Rev: 30
Distância Livre de Paralaxe (Jardas): 50
# de Configurações de Brilho: 8
Alívio Ocular e Campo de Visão: Ilimitado
Comprimento (polegadas): 1.8
Peso (oz): 1.3*

*Nota: O peso listado é com a bateria, mas não com a base incluída. A base de perfil baixo pesa cerca de 0.8 oz.
