Bushnell RXS100 - Manual Penglihatan Titik Merah

PENDAHULUAN

Terima kasih telah membeli Penglihatan Refleks Titik Merah Bushnell® RXS-100 baru Anda (penglihatan optik yang diterangi).

Manual ini akan membantu Anda mengoptimalkan pengalaman menonton Anda dengan menjelaskan cara memanfaatkan fitur penglihatan dan cara merawatnya. Baca instruksi dengan cermat sebelum menggunakan penglihatan Anda.

JANGAN MELIHAT MATAHARI MELALUI OPTIK, KARENA DAPAT MENYEBABKAN KERUSAKAN MATA PERMANEN ATAU BAHKAN KEBUTAAN.

Termasuk

1. Alat Pintu Baterai
2. Alat Penyesuaian Arah Angin/Elevasi (W/E Adjustment Tool)
3. Kunci Pas Hex 3mm untuk Sekrup Pemasangan
4. Baterai Lithium CR2032
5. Dudukan Gaya Weaver Profil Rendah
6. Kain Pembersih Microfi ber
7. Penutup Pelindung

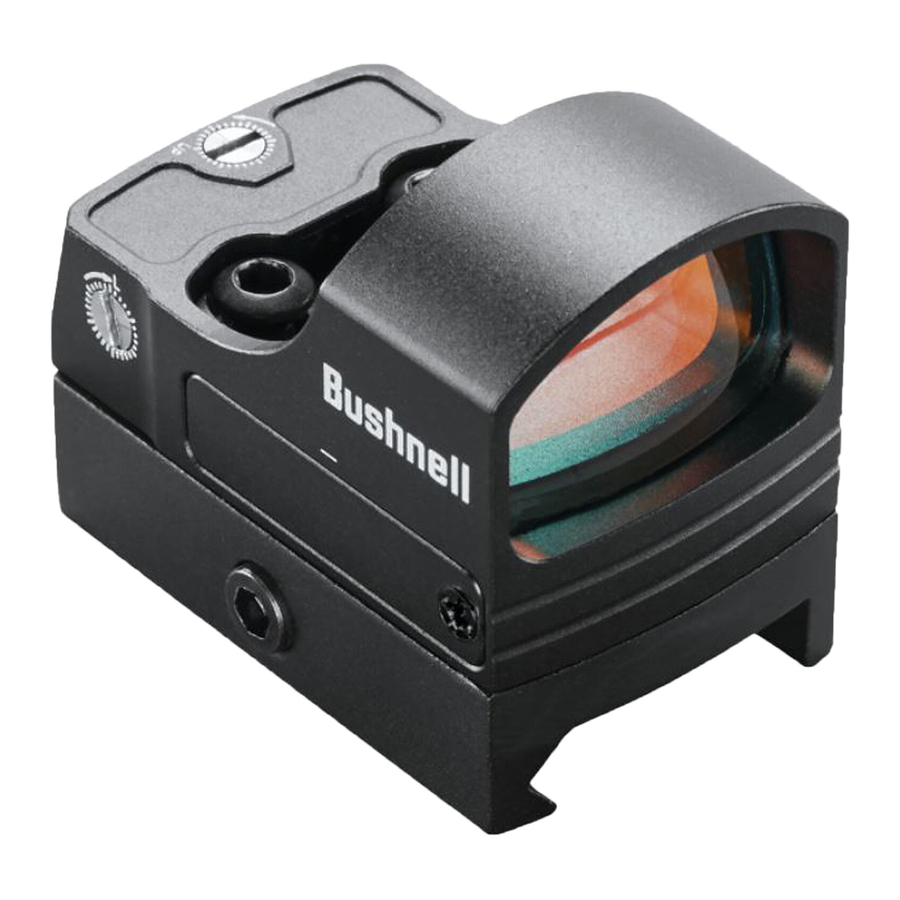

TENTANG PENGLIHATAN REFLEKS TITIK MERAH BUSHNELL® RXS-100

RXS-100 adalah penglihatan refleks canggih, yang dirancang untuk berburu, plinking, dan menembak target dengan pistol, senapan, dan senapan gentel. Ini dapat dipasang langsung ke slide pistol yang kompatibel (atau dudukan aksesori) dengan jejak Leupold DeltaPoint® atau dapat dipasang ke rel aksesori menggunakan dudukan gaya Weaver profil rendah yang disertakan. Ini fitur masa pakai baterai lebih dari 5.000 jam (pada tingkat kecerahan khas "3")*, fitur batas waktu otomatis 1 jam untuk memperpanjang masa pakai baterai (hitungan mundur timer direset jika ada tombol yang ditekan), akses baterai tanpa melepas, dan titik 4 MOA dengan 8 pengaturan kecerahan.

* Catatan: masa pakai baterai saat digunakan akan bervariasi tergantung pada pengaturan kecerahan yang digunakan, kesegaran dan kualitas baterai, suhu sekitar, dan faktor lainnya.

Reticle yang diterangi penglihatan Anda telah difokuskan sebelumnya sehingga titik bidik selalu tampak fokus pada target. Sebagai perbandingan, penglihatan terbuka memaksa Anda untuk memilih untuk memfokuskan mata Anda hanya pada penglihatan belakang, penglihatan depan, atau target-atau puas dengan kompromi yang buram.

Penglihatan Anda dapat dengan mudah digunakan dengan kedua mata terbuka (eye relief tidak terbatas), meningkatkan kesadaran penembak akan lingkungan sekitar dan memberikan perolehan target yang lebih cepat karena desain paralaks terbatas, karena titik mengikuti gerakan mata pengguna sambil tetap terpaku pada target. Direkayasa untuk kecepatan dan akurasi yang lebih besar, penglihatan memungkinkan Anda untuk fokus pada target daripada reticle, sehingga meningkatkan akurasi. Titik elektronik yang diterangi penglihatan Bushnell RXS-100 telah difokuskan sebelumnya agar bebas paralaks pada jarak 50 yard. Kesalahan paralaks diminimalkan, dari jarak dekat hingga 100 yds.

MEMASANG PENGLIHATAN RXS-100™ ANDA

SEBELUM MEMASANG PENGLIHATAN ANDA, MENGGANTI BATERAINYA, ATAU MELEPAS ATAU MELAKUKAN PEMELIHARAAN PADA PENGLIHATAN, PASTIKAN TINDAKAN TERBUKA, KLIP ATAU MAGAZINE DILEPAS DAN PELURU TIDAK BERADA DI DALAM KAMAR. JANGAN MENCOBA PEKERJAAN APA PUN SAMPAI SENJATA API DIBERSIHKAN DAN DITENTUKAN AMAN.

JIKA PENGLIHATAN TIDAK DIPASANG CUKUP JAUH KE DEPAN, GERAKAN KE BELAKANGNYA DAPAT MELUKAI PENEMBAK KETIKA SENJATA API MUNDUR.

Penglihatan baru Anda, bahkan dengan desain dan fitur canggih teknologinya, tidak akan bekerja dengan baik jika tidak dipasang dengan benar. Salah satu faktor terpenting yang berkontribusi pada akurasi kombinasi senjata api dan penglihatan Anda adalah kualitas dudukan dan perawatan yang dilakukan selama pemasangannya. RXS-100 akan cocok dengan semua basis yang kompatibel dengan penglihatan Leupold® DeltaPoint® Pro*. Ini juga termasuk basis profil rendah untuk pemasangan pada rel aksesori gaya Weaver atau Picatinny. Pastikan basis yang Anda gunakan diproduksi khusus untuk pistol, senapan, atau senapan gentel Anda. Pastikan basis dipasang dengan benar dan diikat dengan aman sesuai dengan instruksi pabrikan untuk keselamatan Anda.

Basis harus membuat platform pemasangan horizontal dan vertikal yang seragam. Pastikan dipasang dengan benar dan diikat dengan aman sesuai dengan instruksi pabrikan untuk keselamatan Anda. Tidak ada eye relief yang ditetapkan untuk penglihatan RXS-100 Anda; oleh karena itu, Anda harus menyediakan setidaknya tiga inci ruang antara lensa tampilan dan mata Anda saat dalam posisi menembak. Sementara penglihatan daya/pembesaran 1X memiliki eye-relief yang tidak terbatas, selalu pastikan ada cukup ruang antara wajah Anda dan optik untuk memperhitungkan recoil senjata api.

Jika memasang langsung ke pelat adaptor (umum untuk pistol siap optik), ikuti instruksi pabrikan untuk memasang pelat adaptor. Kecuali ditentukan lain oleh pabrikan pihak ke-3, pastikan untuk menghilangkan celah apa pun dengan memuat pelat dengan lembut ke depan selama pengikatan. Saat memasang penglihatan titik merah ke pelat adaptor, muat badan penglihatan dengan lembut ke depan saat mengikat. Ini menghilangkan celah yang mungkin bergeser di bawah recoil dan meningkatkan peluang pemasangan berulang jika penglihatan titik merah perlu dilepas karena alasan apa pun seperti pemeliharaan.

Jika menggunakan dudukan yang disertakan, kendurkan sekrup hex kepala soket pada dudukan penglihatan menggunakan alat yang disediakan, sehingga bilah pengunci dapat menjepit di sekitar rel. Posisikan dudukan pada rel dasar Anda sehingga baut silang mengenai slot. Muat dudukan ke depan, sehingga baut silang mengenai permukaan depan slot dan celah dihilangkan. Kencangkan baut hex.

Jangan terlalu kencang. Torsi harus diatur ke 15 lbf*in (pound-force inch) untuk dua sekrup penglihatan-ke-basis dan 20 lbf*in untuk baut silang basis.

*Leupold® dan DeltaPoint® adalah merek dagang terdaftar dari Leupold & Stevens, Inc.

PANDUAN BAGIAN

1. Penutup Kompartemen Baterai
2. Dudukan
3. Lensa
4. Penyesuaian Elevasi
5. Penyesuaian Arah Angin
6. Sekrup Penglihatan-ke-Basis
7. Tombol Kecerahan Atas/Bawah

Ingat, tidak semua penglihatan atau lingkup kompatibel dengan semua dudukan pada semua senjata api. Jika ada keraguan dalam pikiran Anda, Anda harus mencari saran dari pengecer atau pembuat senjata lokal Anda.

MEMASANG BATERAI

Sisi Negatif (-) menghadap ke atas,
Positif (+) menghadap ke bawah

Sebelum menghidupkan penglihatan Anda untuk pertama kalinya, Anda harus mengaktifkan baterai lithium CR2032 yang terpasang dengan melepas cakram plastik pelindung yang menutupi baterai. Kendurkan sekrup di sisi kanan penutup baterai (lihat foto, kanan). Sekrup ditahan oleh O-ring untuk membantu menahannya di tempatnya. Catatan: Sekrup dan lubang pintu yang cocok memiliki countersink mesin untuk menahan sekrup sejajar dengan penutup. Saat memasang kembali penutup setelah mengaktifkan atau mengganti baterai, pastikan ujung tab penutup (berlawanan dengan ujung sekrup) terpasang ke dalam saku yang cocok dengan penglihatan sebelum mencoba memasang sekrup. Lepaskan cakram plastik. Ganti penutup baterai, ganti dan kencangkan sekrup. Verifikasi bahwa titik merah menyala dan berfungsi dengan menghidupkan daya dan meningkatkan kecerahan jika perlu (lihat "Menghidupkan/Mematikan Daya", dan "Menyesuaikan Kecerahan Titik" di bawah).

MENGGANTI BATERAI

Jika reticle Anda redup atau tidak menyala sama sekali, ganti baterai, ikuti prosedur pemasangan yang dijelaskan di atas.

MENGHIDUPKAN/MEMATIKAN DAYA

Untuk menghidupkan daya penglihatan, tekan tombol Kecerahan "Atas" atau "Bawah" (7, Panduan Bagian) selama 1 detik, lalu lepaskan. Untuk mematikan penglihatan, tahan tombol Kecerahan "Bawah" selama 3 detik.

MENYESUAIKAN KECERAHAN TITIK

Untuk menyesuaikan tingkat intensitas reticle titik, tekan tombol Kecerahan "Atas" untuk meningkatkan kecerahan, atau Kecerahan "Bawah" untuk mengurangi kecerahan. RXS-100 menyediakan 8 tingkat kecerahan dari pengaturan paling redup hingga paling terang. Setiap satu kali menekan tombol Atas atau Bawah akan menambah atau mengurangi kecerahan satu tingkat. Dua pengaturan tertinggi terlihat bahkan dalam kondisi siang hari yang cerah. Harap dicatat bahwa pengaturan tertinggi seringkali terlalu terang untuk kondisi ambien dalam ruangan atau gelap dan akan menghasilkan beberapa refl eksi liar dari paket LED. Ini normal dan jika dialami, kecerahan harus dikurangi untuk mengimbanginya.

MELIHAT/MENZERO PENGLIHATAN RXS-100™ ANDA

KARENA PROSEDUR INI MELIBATKAN KEBAKARAN LANGSUNG, ITU HARUS DILAKUKAN DI JANGKAUAN YANG DISETUJUI ATAU AREA AMAN LAINNYA. PERIKSA LUBANG UNTUK OBSTRUKSI. LUBANG YANG TERHALANG DAPAT MENYEBABKAN CEDERA PADA ANDA DAN ORANG LAIN DI DEKATNYA. PASTIKAN KONDISI SENJATA API DAN KONFIRMASIKAN BAHWA ITU TIDAK DIMUAT SEBELUM MELAKUKAN PENYESUAIAN ATAU MEMERIKSA LUBANG. PERLINDUNGAN MATA & TELINGA DISARANKAN.

Penglihatan awal RXS-100 dapat dilakukan menggunakan bore sighter sesuai petunjuk pabrikan, atau dengan penglihatan lubang visual melalui laras senapan dengan baut dilepas sebagai berikut, mengacu pada target pada jarak 25 hingga 50 yard (7-15 yard untuk pistol. Alternatif untuk aplikasi yang dipasang di pistol adalah menggunakan penglihatan besi sebagai referensi untuk penyelarasan titik awal/kasar). Boresighting harus dilakukan di jangkauan tembak lokal Anda daripada di rumah karena masalah keamanan, serta kenyamanan dapat mengkonfirmasi penglihatan akhir dengan tembakan langsung saat Anda berada di sana.

Asalkan perawatan dilakukan untuk memastikan semua adaptor pemasangan dan penglihatan titik merah dipasang ke depan, dan diikat sesuai dengan instruksi, pergeseran titik bidik yang tidak diinginkan dari pemasangan akan dapat diabaikan.

1. Dengan penglihatan terpasang, letakkan senjata api pada penyangga yang sesuai. Hidupkan daya penglihatan dan sesuaikan kecerahan sesuai kebutuhan hingga titik terlihat dengan mudah.
2. Mulailah dengan melihat sepanjang laras dan bidik target sejauh 25 hingga 50 yard (7-15 yard untuk pistol). Lihat melalui penglihatan RXS-100 Anda, dan putar perlahan penyesuaian arah angin dan/atau elevasi, menggunakan alat yang disediakan untuk menyelaraskan titik merah dengan target seperti yang terlihat di sepanjang laras. Penyesuaiannya berlekuk, dengan 1 MOA per klik dan 30 MOA per revolusi penuh.
3. Anda kemudian harus menembakkan tembakan uji untuk menentukan titik dampak senjata Anda. Jika Anda tidak mengenai titik bidik Anda (pusat target) lakukan penyesuaian dengan memutar sekrup arah angin dan/atau elevasi ke arah yang Anda inginkan agar dampak bergerak.

   Penglihatan akhir kemudian dapat dilakukan, setelah RXS-100 telah dilihat lubangnya seperti yang dijelaskan di atas. Pastikan Anda memuat amunisi yang sama yang Anda rencanakan untuk digunakan paling sering dengan penglihatan.
4. Ulangi langkah 3, lakukan penyesuaian sesuai kebutuhan, untuk membawa titik dampak ke dalam keselarasan dengan titik bidik.
5. Setelah puas dengan penyelarasan dasar, disarankan untuk mengulangi langkah #3 lagi kecuali dengan menggunakan pusat 3 atau 5 kelompok tembakan sebagai perkiraan keseluruhan untuk konfirmasi penyelarasan.

OPERASI DALAM KONDISI EKSTRIM

• Panas ekstrim (lembab atau kering): tidak diperlukan prosedur khusus. Hindari paparan yang terlalu lama jika memungkinkan.
• Dingin ekstrim: suhu rendah ekstrim dapat memperpendek masa pakai baterai.
• Udara asin: mirip dengan senjata api, pastikan lapisan tipis minyak dipertahankan pada semua komponen baja yang terbuka (misalnya, pengencang).
• Badai debu dan badai pasir: jaga agar penglihatan tetap tertutup saat tidak digunakan.
• Pastikan penutup baterai terpasang dengan aman di tempatnya-kencangkan hanya dengan tangan. Bersihkan lensa dengan kertas/kain lensa (lihat catatan peringatan di bawah) dan bersihkan penglihatan sesegera mungkin setelah terpapar segala bentuk kelembaban. Penglihatan tidak tahan air atau tahan semprot.

  Lensa tidak boleh dibersihkan dengan jari tetapi dengan kertas/kain lensa, untuk menghindari goresan kaca.
• Gunakan sikat lembut atau "udara kalengan" untuk menghilangkan kotoran lepas (pasir, rumput, dll.) sebelum menggunakan kertas lensa atau kain bersih yang lembut.

MENGATASI MASALAH

Masalah: Titik Merah Tidak Muncul
Kemungkinan Penyebab/Solusi:

• Baterai habis: Ganti baterai dengan sel lithium CR2032 baru.
• Baterai dipasang dengan tidak benar: Lepaskan dan pasang kembali baterai dengan orientasi polaritas yang benar, mengacu pada tanda "negatif ke atas/ positif ke bawah" di atas dan di bawah penutup kompartemen baterai (lihat foto Panduan Bagian).
• Baterai tidak melakukan kontak yang baik: Bersihkan permukaan kontak dan pasang kembali baterai.
• Tombol Kecerahan Cacat: Hubungi layanan pelanggan Bushnell (1-800-423-3537).

Masalah: Tidak Mungkin Untuk Menzero
Kemungkinan Penyebab/Solusi:

• Sekrup penyesuaian berada pada batasnya: Periksa penyelarasan dudukan ke laras. Perhatikan bahwa beberapa rel aftermarket (bolt-on / tanpa gunsmithing) memposisikan penglihatan terlalu tinggi relatif terhadap lubang dan terkadang dapat menyebabkan masalah. Ini telah diamati pada beberapa aplikasi revolver.
• Titik dampak bergerak: Periksa semua penglihatan dan koneksi kawin aksesori. Pastikan senjata api dan amunisi berfungsi seperti yang diharapkan.

Spesifikasi Teknis

SKU: RXS100
Pembesaran: 1x
Reticle: Titik 4 MOA
Rentang Penyesuaian: 100 MOA
MOA perRev: 30
Jarak Bebas Paralaks (Yds): 50
# Pengaturan Kecerahan: 8
Eye Relief & Bidang atau Tampilan: Tidak Terbatas
Panjang (inci): 1.8
Berat (oz): 1.3*

*Catatan: Berat yang tercantum adalah dengan baterai, tetapi bukan basis yang disertakan. Basis profil rendah beratnya sekitar 0,8 oz.
