Bushnell RXS100 - Red Dot irányzék kézikönyv

BEVEZETÉS

Köszönjük, hogy megvásárolta új Bushnell® RXS-100 Red Dot Reflex irányzékát (megvilágított optikai irányzék).

Ez a kézikönyv segít optimalizálni a megtekintési élményt azáltal, hogy elmagyarázza, hogyan használhatja az irányzék funkcióit, és hogyan gondoskodhat róla. Olvassa el figyelmesen az utasításokat az irányzék használata előtt.

NE NÉZZEN A NAPBA AZ OPTIKÁN KERESZTÜL, MERT EZ ÁLLANDÓ SZEMSÉRÜLÉST VAGY AKÁR VAKSÁGOT IS OKOZHAT.

Tartalmazza

1. Akkumulátor ajtó szerszám
2. M/E beállító szerszám
3. 3 mm-es imbuszkulcs a rögzítőcsavarokhoz
4. CR2032 lítium elem
5. Weaver stílusú alacsony profilú rögzítőtalp
6. Mikroszálas tisztítókendő
7. Védőburkolat

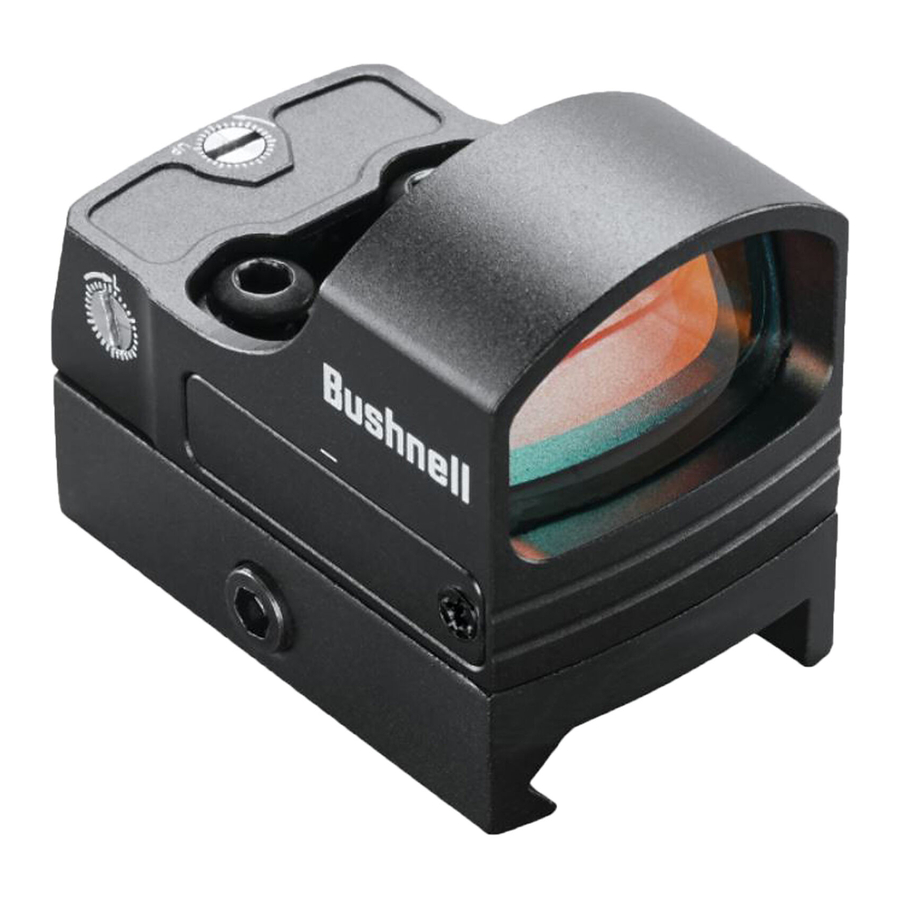

A BUSHNELL® RXS-100 RED DOT REFLEX IRÁNYZÉKRÓL

Az RXS-100 egy korszerű reflex irányzék, amelyet pisztolyokkal, puskákkal és sörétes puskákkal való vadászathoz, célba lövéshez és céllövészethez terveztek. Közvetlenül felszerelhető a kompatibilis pisztolydiakockákra (vagy tartozéktartókra) a Leupold DeltaPoint® lábnyommal, vagy a mellékelt alacsony profilú Weaver stílusú tartóval felszerelhető a tartozéksínekre. Több mint 5000 órás akkumulátor-élettartammal rendelkezik ("3" tipikus fényerőszinten)*, 1 órás automatikus időtúllépés funkcióval az akkumulátor élettartamának meghosszabbítása érdekében (az időzítő visszaszámlálása visszaáll, ha bármelyik gombot megnyomják), akkumulátor-hozzáférés leszerelés nélkül, és egy 4 MOA-s pont 8 fényerő-beállítással.

* Megjegyzés: az akkumulátor élettartama használat közben változó, a használt fényerő-beállításoktól, az akkumulátor frissességétől és minőségétől, a környezeti hőmérséklettől és egyéb tényezőktől függően.

Az irányzék megvilágított célkeresztje előre fókuszált, így a célzópont mindig fókuszban jelenik meg a célon. Összehasonlításképpen, a nyílt irányzékok arra kényszerítik, hogy a szemét csak a hátsó irányzékra, az első irányzékra vagy a célra fókuszálja - vagy beérje egy homályos kompromisszummal.

Az irányzék könnyen használható mindkét nyitott szemmel (a szemtávolság korlátlan), növelve a lövő tudatosságát a környező környezettel kapcsolatban, és gyorsabb célpont-megszerzést biztosít a korlátozott parallaxis kialakítás miatt, mivel a pont követi a felhasználó szemének mozgását, miközben a célon rögzül. A nagyobb sebességre és pontosságra tervezett irányzék lehetővé teszi, hogy a célra összpontosítson, nem pedig egy célkeresztre, ezáltal növelve a pontosságot. A Bushnell RXS-100 irányzék elektronikus megvilágított pontja előre fókuszált, hogy 50 yardon parallaxismentes legyen. A parallaxis hiba minimalizálva van, közelről akár 100 yardig.

AZ RXS-100™ IRÁNYZÉK FELSZERELÉSE

AZ IRÁNYZÉK FELSZERELÉSE, AZ AKKUMULÁTOR CSERÉJE, VAGY AZ IRÁNYZÉK ELTÁVOLÍTÁSA VAGY KARBANTARTÁSA ELŐTT BIZTOSÍTSA, HOGY A MŰVELET NYITOTT, A TÁR ELTÁVOLÍTVA, ÉS NINCS TÖLTÉNY A CSŐBEN. NE KÍSÉRELJEN MEG SEMMILYEN MUNKÁT, AMÍG A LŐFEGYVERT KI NEM TISZTÍTOTTÁK ÉS BIZTONSÁGOSNAK NEM MINŐSÍTETTÉK.

HA AZ IRÁNYZÉK NINCS ELÉGGÉ ELŐRE FELSZERELVE, AKKOR A HÁTRAFELÉ IRÁNYULÓ MOZGÁSA MEGSÉRTHETI A LÖVŐT, AMIKOR A LŐFEGYVER VISSZARÚG.

Az új irányzéke, még a technológiailag fejlett kialakításával és funkcióival sem fog a legjobban teljesíteni, ha nem megfelelően van felszerelve. A lőfegyver és az irányzék kombinációjának pontosságához az egyik legfontosabb tényező a tartó minősége és a telepítés során tanúsított gondosság. Az RXS-100 minden olyan talpra illeszkedik, amely kompatibilis a Leupold® DeltaPoint® Pro irányzékokkal*. Tartalmaz egy alacsony profilú talpat is a Weaver vagy Picatinny stílusú tartozéksínekre való felszereléshez. Győződjön meg arról, hogy az Ön által használt talp kifejezetten az Ön pisztolyához, puskájához vagy sörétes puskájához készült. A saját biztonsága érdekében győződjön meg arról, hogy a talp megfelelően van felszerelve és biztonságosan rögzítve a gyártó utasításainak megfelelően.

A talpnak egyenletes vízszintes és függőleges rögzítési platformot kell létrehoznia. A saját biztonsága érdekében győződjön meg arról, hogy megfelelően van felszerelve és biztonságosan rögzítve a gyártó utasításainak megfelelően. Az RXS-100 irányzékhoz nincs beállított szemtávolság; ezért legalább három hüvelyk távolságot kell biztosítania a betekintő lencse és a szeme között, amikor lövő pozícióban van. Bár az 1X teljesítményű/nagyítású irányzékok korlátlan szemtávolsággal rendelkeznek, mindig győződjön meg arról, hogy elegendő hely van az arca és az optika között a lőfegyver visszarúgásának figyelembe vételéhez.

Ha közvetlenül egy adapterlemezre szereli (gyakori az optikára kész pisztolyoknál), kövesse a gyártó utasításait az adapterlemez rögzítéséhez. Hacsak a harmadik fél gyártója másképp nem határozza meg, ügyeljen arra, hogy a rögzítés során óvatosan előre terhelje a lemezt, hogy eltávolítsa a hézagokat. Amikor a red dot irányzéket az adapterlemezhez rögzíti, a rögzítés során óvatosan előre terhelje az irányzék testét. Ez mind eltávolítja azokat a hézagokat, amelyek egyébként elmozdulhatnak a visszarúgás alatt, mind pedig javítja az ismételhető rögzítés esélyeit, ha a red dot irányzéket bármilyen okból, például karbantartás miatt el kell távolítani.

Ha a mellékelt tartót használja, lazítsa meg a hatlapfejű csavart az irányzék tartóján a mellékelt szerszámmal, hogy a rögzítő rúd a sín köré szorulhasson. Helyezze a tartót az alapsínre úgy, hogy a keresztcsavar egy nyílásba illeszkedjen. Előre terhelje a tartót úgy, hogy a keresztcsavar a nyílás elülső felületéhez illeszkedjen, és a hézag megszűnjön. Húzza meg a hatlapfejű csavart.

Ne húzza túl. A nyomatékot 15 lbf*in (font-erő hüvelyk) értékre kell állítani a két irányzék-talp csavarhoz és 20 lbf*in értékre a talp keresztcsavarhoz.

*A Leupold® és a DeltaPoint® a Leupold & Stevens, Inc. bejegyzett védjegyei.

ALKATRÉSZ ÚTMUTATÓ

1. Akkumulátor rekesz fedele
2. Tartó
3. Lencse
4. Magasságállítás
5. Szélirányállítás
6. Irányzék-talp csavarok
7. Fényerő fel/le gombok

Ne feledje, nem minden irányzék vagy távcső kompatibilis minden tartóval minden lőfegyveren. Ha bármilyen kétsége van, kérje ki a helyi kiskereskedő vagy fegyverkovács tanácsát.

AZ AKKUMULÁTOR BESZERELÉSE

Negatív (-) oldal felfelé,
Pozitív (+) lefelé néz

Mielőtt először bekapcsolná az irányzéket, aktiválnia kell a beszerelt CR2032 lítium elemet az akkumulátort fedő védő műanyag korong eltávolításával. Lazítsa meg a csavart az akkumulátor fedelének jobb oldalán (lásd a jobb oldali fotót). A csavart egy O-gyűrű tartja a helyén. Megjegyzés: A csavar és a hozzá tartozó ajtónyílás gépi süllyesztéssel rendelkezik, hogy a csavar egy síkban legyen a fedéllel. Az akkumulátor aktiválása vagy cseréje után a fedél visszahelyezésekor győződjön meg arról, hogy a fedél fül vége (a csavar végével szemben) az irányzék megfelelő zsebébe van ültetve, mielőtt megpróbálná bekapcsolni a csavart. Távolítsa el a műanyag korongot. Helyezze vissza az akkumulátor fedelét, helyezze vissza és húzza meg a csavart. Ellenőrizze, hogy a piros pont be van-e kapcsolva és működik-e a bekapcsolással és a fényerő szükség szerinti növelésével (lásd a "Bekapcsolás/kikapcsolás" és a "Pont fényerejének beállítása" című részt alább).

AZ AKKUMULÁTOR CSERÉJE

Ha a célkereszt elhalványul vagy egyáltalán nem világít, cserélje ki az akkumulátort a fent leírt telepítési eljárást követve.

BEKAPCSOLÁS/KIKAPCSOLÁS

Az irányzék bekapcsolásához nyomja meg a Fényerő "Fel" vagy "Le" gombját (7, Alkatrész útmutató) 1 másodpercig, majd engedje el. Az irányzék kikapcsolásához tartsa lenyomva a Fényerő "Le" gombját 3 másodpercig.

A PONT FÉNYEREJÉNEK BEÁLLÍTÁSA

A pont célkereszt intenzitásának beállításához nyomja meg a Fényerő "Fel" gombját a fényerő növeléséhez, vagy a Fényerő "Le" gombját a fényerő csökkentéséhez. Az RXS-100 8 fényerőszintet biztosít a legsötétebbtől a legfényesebb beállításig. A Fel vagy Le gomb minden egyes megnyomása egy szinttel növeli vagy csökkenti a fényerőt. A legmagasabb két beállítás még erős nappali fényviszonyok között is látható. Kérjük, vegye figyelembe, hogy a legmagasabb beállítások gyakran túl fényesek beltéri vagy sötét környezeti viszonyok között, és némi szórt visszaverődést okoznak a LED csomagból. Ez normális, és ha tapasztalja, a fényerőt csökkenteni kell a kompenzáció érdekében.

AZ RXS-100™ IRÁNYZÉK BEÁLLÍTÁSA/NULLÁZÁSA

MIVEL EZ AZ ELJÁRÁS ÉLES TŰZZEL JÁR, EZT EGY JÓVÁHAGYOTT LŐTÉREN VAGY MÁS BIZTONSÁGOS TERÜLETEN KELL ELVÉGEZNI. ELLENŐRIZZE A CSŐBEN A ZÁRÁSOKAT. A ZÁRT CSŐ SÉRÜLÉST OKOZHAT ÖNNEK ÉS A KÖZELBEN LÉVŐKNEK. GYŐZŐDJÖN MEG A LŐFEGYVER ÁLLAPOTÁRÓL, ÉS ERŐSÍTSE MEG, HOGY NINCS BETÖLTVE, MIELŐTT BEÁLLÍTÁSOKAT VÉGEZNE VAGY ELLENŐRIZNÉ A CSÖVET. SZEM- ÉS FÜLVÉDELEM AJÁNLOTT.

Az RXS-100 kezdeti beállítása elvégezhető egy csőtávcsővel a gyártó utasításai szerint, vagy vizuális csőbeállítással egy puska csövén keresztül, eltávolított zárral az alábbiak szerint, hivatkozva egy 25-50 yard távolságra lévő célpontra (pisztoly esetén 7-15 yard. A pisztolyra szerelt alkalmazások alternatívája a vas irányzékok használata a kezdeti/durva pontbeállításhoz). A csőbeállítást a helyi lőtéren kell elvégezni, nem pedig otthon, biztonsági okokból, valamint azért, mert kényelmes, hogy éles tűzzel is megerősítheti a végső beállítást, amíg ott van.

Feltéve, hogy gondosan ügyel arra, hogy minden rögzítő adapter és red dot irányzék előre legyen szerelve, és az utasításoknak megfelelően legyen rögzítve, a rögzítésből származó nem kívánt célzópont eltolódás elhanyagolható lesz.

1. A felszerelt irányzékkal támasztja alá a lőfegyvert egy megfelelő támasztékra. Kapcsolja be az irányzék tápellátását, és állítsa be a fényerőt szükség szerint, amíg a pont könnyen láthatóvá nem válik.
2. Kezdje azzal, hogy a cső mentén néz, és célozzon egy 25-50 yard távolságra lévő célpontra (pisztoly esetén 7-15 yard). Nézzen át az RXS-100 irányzéken, és óvatosan forgassa el a szélirány- és/vagy magasságállítást a mellékelt szerszámmal, hogy a piros pontot a cső mentén látható célponthoz igazítsa. A beállítások reteszeltek, kattintásonként 1 MOA és teljes fordulatonként 30 MOA értékkel.
3. Ezután lőjön egy tesztlövést, hogy meghatározza a fegyver becsapódási pontját. Ha nem találja el a célzópontot (a célpont közepét), végezzen beállítást a szélirány- és/vagy magasságállító csavar(ok) elforgatásával abba az irányba, amerre a becsapódást mozgatni szeretné.

   A végső beállítás ezután elvégezhető, miután az RXS-100 csőbe lett állítva a fent leírtak szerint. Győződjön meg arról, hogy ugyanazt a lőszert tölti be, amelyet a leggyakrabban szeretne használni az irányzékkal.
4. Ismételje meg a 3. lépést, szükség szerint beállításokat végezve, hogy a becsapódási pontot a célzóponttal egy vonalba hozza.
5. Miután elégedett az alapvető beállítással, ajánlott megismételni a 3. lépést, kivéve, hogy a 3 vagy 5 lövéses csoportok közepét használja a beállítás megerősítésének általános becsléseként.

MŰKÖDÉS EXTRÉM KÖRÜLMÉNYEK KÖZÖTT

• Extrém hőség (párás vagy száraz): nincs szükség speciális eljárásokra. Ha lehetséges, kerülje a hosszan tartó kitettséget.
• Extrém hideg: az extrém alacsony hőmérséklet lerövidítheti az akkumulátor élettartamát.
• Sós levegő: a lőfegyverhez hasonlóan gondoskodjon arról, hogy minden kitett acél alkatrészen (pl. rögzítőelemeken) vékony olajfilm legyen.
• Porviharok és homokviharok: tartsa letakarva az irányzéket, amikor nem használja.
• Győződjön meg arról, hogy az akkumulátor fedele biztonságosan a helyére van rögzítve - csak kézzel húzza meg. Tisztítsa meg a lencsét lencsepapírral/kendővel (lásd az alábbi figyelmeztetést), és törölje szárazra az irányzéket a lehető leghamarabb, miután bármilyen nedvesség érte. Az irányzék nem vízálló vagy permetálló.

  A lencséket soha nem szabad ujjal tisztítani, hanem lencsepapírral/kendővel, hogy elkerüljük az üveg megkarcolását.
• Használjon puha kefét vagy "sűrített levegőt" a laza törmelék (homok, fű stb.) eltávolításához, mielőtt lencsepapírt vagy puha, tiszta kendőt használna.

HIBAELHÁRÍTÁS

Probléma: Nem jelenik meg a piros pont
Lehetséges okok/megoldások:

• Lemerült akkumulátor: Cserélje ki az akkumulátort egy új CR2032 lítium cellára.
• Az akkumulátor helytelenül van behelyezve: Távolítsa el és helyezze vissza az akkumulátort a megfelelő polaritással, hivatkozva a "negatív felfelé/pozitív lefelé" jelölésekre az akkumulátor rekesz fedele felett és alatt (lásd az Alkatrész útmutató fotóját).
• Az akkumulátor nem érintkezik megfelelően: Tisztítsa meg az érintkező felületeket, és helyezze vissza az akkumulátort.
• Hibás fényerő gombok: Lépjen kapcsolatba a Bushnell ügyfélszolgálatával (1-800-423-3537).

Probléma: Lehetetlen nullázni
Lehetséges okok/megoldások:

• A beállító csavar a határértékén van: Ellenőrizze a tartó és a cső beállítását. Vegye figyelembe, hogy néhány utángyártott (csavarozható / nincs fegyverkovácsolás) sín túl magasra helyezi az irányzéket a csőhöz képest, és néha problémákat okozhat. Ezt néhány revolver alkalmazásnál megfigyelték.
• A becsapódási pont mozog: Ellenőrizze az összes irányzék és tartozék csatlakozását. Győződjön meg arról, hogy a lőfegyver és a lőszer egyébként a várt módon működik.

Műszaki adatok

SKU: RXS100
Nagyítás: 1x
Célkereszt: 4 MOA pont
Beállítási tartomány: 100 MOA
MOA perRev: 30
Parallaxismentes távolság (Yds): 50
Fényerő beállítások száma: 8
Szemtávolság és látómező: Korlátlan
Hossz (hüvelyk): 1.8
Súly (oz): 1.3*

*Megjegyzés: A felsorolt súly az akkumulátorral, de nem a mellékelt talppal értendő. Az alacsony profilú talp körülbelül 0.8 oz súlyú.
