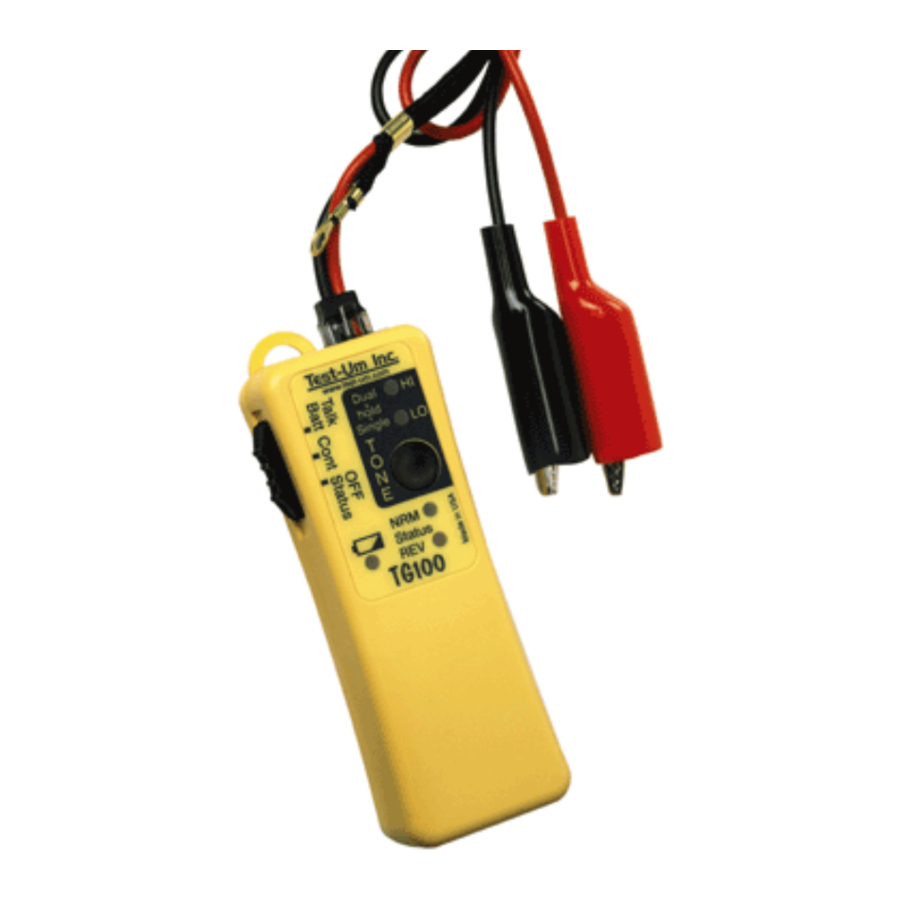

Test-Um TG100 - Ръководство за експлоатация на генератор на тон

Характеристики

• Три отчетливо различни тона, избрани от предния панел
• Постоянна амплитуда на тона през целия живот на батерията
• Две нива на амплитуда на тона — нормално и половин
• Автоматично изключване на тона след 3 часа — няма изтощена батерия, ако е оставена включена
• Тонът може да бъде добавен във всеки режим — позволява на телефонните апарати без функция за наблюдение да улавят тона
• Без консумация на енергия в режим на непрекъснатост с отворени проводници — няма изтощена батерия, ако е оставена в непрекъснатост
• Отделен режим "Talk Battery" (Говореща батерия) за увеличено напрежение и мощност за Butt sets
• RJ жак позволява използването на модулен кабел или предоставени проводници с щипки тип "алигатор"

Не свързвайте към електрически вериги под напрежение. Това може да причини изключително опасен токов удар и да повреди TG100.

Инструкции за употреба

За да проверите състоянието на телефонна верига

1. Преместете плъзгащия се превключвател от лявата страна на TG100 в позиция "OFF Status" (Изключено състояние).
2. Свържете черния проводник към TIP, а червения проводник към RING — или по един проводник към всеки проводник на двойката, ако обозначението е неизвестно.
   Ако светне NRM LED: поляритетът е правилен и черният проводник е свързан към TIP.
   Ако светне REV: проводниците са обърнати. Ако NRM или REV LED свети ярко: линията не се използва.
   Ако светодиодът е слаб: веригата се използва. Ако и двата NRM и REV светят или мигат: има променливо напрежение.
   Съвети за приложение
   Сигналът TIP е номинално на потенциала на земята. Така че RING може да бъде идентифициран чрез свързване на черния проводник към заземителна точка и свързване на червения проводник към всеки проводник на двойката. Когато червеният проводник е свързан към RING, ще светне NRM LED.
   Светодиодите за състояние също показват звъняща линия, като и двата NRM и REV светодиода мигат ярко. За да проверите телефонна линия, свържете TG100 (в режим на състояние) към линията, която ще бъде тествана, и се обадете на номера на тази линия от друга линия. Светодиодите за състояние на TG100 трябва да показват звъняща линия.

За да проверите непрекъснатостта на верига
Използвайте само върху вериги, които не са под напрежение. Всяка налична енергия може да повреди TG100 или да причини грешни резултати.

1. Преместете плъзгащия се превключвател от лявата страна на TG100 в позиция "Cont" (Непрекъснатост).
2. Свържете проводниците на TG100 към всеки край на веригата, която ще бъде тествана. Ако DC съпротивлението на пътя е приблизително 11 000 ома или по-малко, REV LED ще светне.
3. Преместете плъзгащия се превключвател в "OFF Status" (Изключено състояние), когато приключите. TG100 не консумира енергия, когато проводниците са отворени, но докосването на проводниците по време на съхранение може да изтощи батерията.

За да осигурите захранване на говорещата батерия

1. Преместете плъзгащия се превключвател от лявата страна на TG100 в позиция "Talk Battery" (Говореща батерия).
2. Свържете TG100 последователно с телефонен апарат в единия край на мъртва двойка. За да свържете TG100 последователно с телефонен апарат, свържете един проводник от TG100 към един проводник на телефонния апарат и свържете двата останали свободни проводника към мъртвата двойка.
3. Свържете втори телефонен апарат през мъртвата двойка в другия край на линията.
4. Вдигнете и двата телефонни апарата и комуникацията е установена.
5. Преместете плъзгащия се превключвател в "OFF Status" (Изключено състояние), когато приключите. TG100 не консумира енергия, когато проводниците са отворени, но докосването на проводниците по време на съхранение може да изтощи батерията.

За да изпратите тон за проследяване

1. Преместете плъзгащия се превключвател от лявата страна на TG100 в позиция "OFF Status" (Изключено състояние) за нормална работа, особено ако тонизирате захранвани телефонни линии. Вижте "Съвети за приложение" за други конфигурации.
2. Свържете проводниците през линията или свържете един проводник към земята, а другия проводник към един проводник на кабел или двойка, която ще бъде проследена.
3. Натиснете бутона на устройството за кратко, за да включите сигнала. Ако желаният индикатор за ниво на сигнала (HI или LO) не мига, натиснете бутона за кратко, докато бъде избрано правилното ниво на сигнала. TG100 се върти през последователност HI-LO-OFF.
4. Изберете различен тип сигнал, ако желаете (вижте "За да изберете или проверите типа сигнал").
5. За да изключите сигнала, натиснете бутона за кратко. Ако са изминали повече от 15 секунди от последното натискане, TG100 ще премине директно към OFF (Изключено). Ако не, може да е необходимо второ натискане, ако устройството е настроено на HI.

Съвети за приложение:

Когато проследявате проводници, завършени към клемен блок, като например "66 block", свързването на двата проводника на TG100 към кабела или двойката има тенденция да задържа сигнала в кабела. Тракерът трябва почти да докосне края на кабела, за да открие сигнала, което е полезно, когато проводниците са близо един до друг, както когато са завършени. Настройката на амплитудата LO може да генерира по-силен сигнал, когато свързвате и двата проводника на TG100 към кабел, като намалява ефекта на отмяна на полето от това да имате сигнал и връщането му близо един до друг, особено в усукан кабел. Модулен телефонен кабел може да се използва за свързване на TG100 директно към стенен жак.

Когато проследявате по кабелни трасета и за да увеличите максимално излъчвания сигнал, свържете един проводник на TG100 към проводника или кабела, а другия край към земята (корпус на електрическа кутия, електрическа тръба, метална водопроводна тръба или заземителен прът). Ако няма налична земя, не свързвайте другия проводник към нищо — оставете го да виси възможно най-близо до земята. Свържете TG100 към незаземения щит на коаксиален кабел. Щитът ще си свърши работата, ако е свързан към централния проводник, и ще блокира тона. Настройката на амплитудата LO е полезна, ако има твърде много изтичане на сигнала или използваният тракер има фиксирана сила на звука и е претоварен.

Има няколко полезни техники, които се възползват от възможността за генериране на тон във всяка позиция на плъзгащия се превключвател. И двата проводника на TG100 трябва да бъдат свързани към двойката, за да работят. С включен тон, режимът "Cont" (Непрекъснатост) може да се използва на мъртва линия, за да покаже на помощник намирането на линията или да се провери дали са намерени и двата проводника на двойка. След като се предположи, че двойката е намерена, дайте накъсо двойката и REV LED трябва да светне на TG100, показвайки, че двойката е намерена. Режимът "Talk Battery" (Говореща батерия) може да се използва с тон, за да позволи на телефонен апарат без функция за пасивно наблюдение да чуе тона, когато телефонните проводници са свързани през двойката, която TG100 захранва.

За да изберете или проверите типа сигнал

TG100 има три отчетливо различни типа тон — един единичен и два двойни (или трептящи) тона.

1. Натиснете и задръжте бутона на предния панел, докато и двата HI и LO светодиода светнат — това показва влизане във функцията за избор на стил на тон.
2. Продължете да задържате бутона, един от двата светодиода ще светне постоянно или ще мига, за да покаже текущо избрания тип. Sngl LED ще светне постоянно, за да покаже, че е избран единичният тип. Dual LED ще мига за един от двойните тонове или ще свети постоянно за другия. Освобождаването на бутона преди да са изминали две секунди ще остави типа сигнал непроменен.
3. За да изберете друг тип сигнал, продължете да задържате бутона, докато се покаже желания тип. TG100 ще продължи да преминава през трите типа, докато бутонът не бъде освободен или устройството не изтече и се изключи (10 до 12 секунди).

Съвет:
Текущо избраният тип тон се генерира на RJ жака, след като бъде въведена функцията за избор на сигнал. Задържането на тракер за тон близо до жака ще позволи на потребителя да чуе всеки тип тон, докато е избран.

Смяна на батерията

1. Отстранете винта на гърба на TG100 с отвертка Phillips #1. Внимателно отворете тестера.
2. Извадете старата батерия и я изключете от проводниците на батерията.
3. Закопчайте проводниците на батерията върху нова батерия (9V, алкална). Поставете батерията в кутията.
4. Затворете тестера и сменете винтовете. Не затягайте прекалено.

Аксесоарни части

Всички комплекти кабели Lil' Buttie и Lil' Buttie PRO ще работят с TG100

LB10
Комплект кабели Lil' Buttie с щипки тип "алигатор" (5,5 фута дължина)

LB20
Комплект кабели Lil' Buttie с ъглови пробиващи щипки (5,5 фута дължина)

LB30
Комплект кабели Lil' Buttie с ъглови щипки Bed-of-Nails (5,5 фута дължина)

TG10
Комплект кабели за генератор на тон с щипки тип "алигатор" (2 фута дължина)

TG20
Комплект кабели за генератор на тон с ъглови щипки Bed-of-Nails (2 фута дължина)
