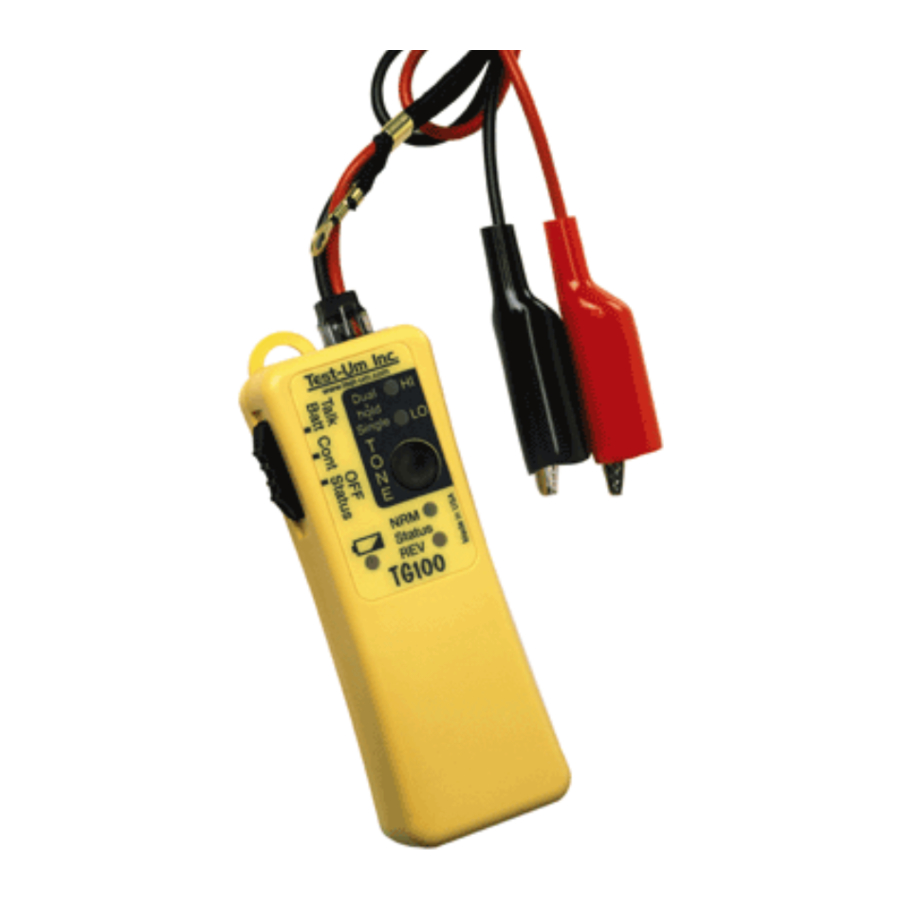

Test-Um TG100 - Provozní příručka generátoru tónu

Funkce

• Tři zřetelně odlišné tóny volitelné z předního panelu
• Konstantní amplituda tónu po celou dobu životnosti baterie
• Dvě úrovně amplitudy tónu — normální a poloviční
• Automatické vypnutí tónu po 3 hodinách — žádná vybitá baterie, pokud je ponechán zapnutý
• Tón lze přidat v jakémkoli režimu — umožňuje telefonním sadám bez funkce monitoru zachytit tón
• Žádný odběr energie v režimu kontinuity s otevřenými vodiči — žádná vybitá baterie, pokud je ponechána v kontinuitě
• Samostatný režim Talk Battery pro zvýšené napětí a výkon pro sady Butt
• RJ konektor umožňuje použití modulárního kabelu nebo dodaných krokosvorek

Nepřipojujte k obvodům pod napětím střídavého proudu. To by mohlo způsobit extrémní nebezpečí úrazu elektrickým proudem a poškození TG100.

Návod k použití

Pro kontrolu stavu telefonního okruhu

1. Přesuňte posuvný přepínač na levé straně TG100 do polohy "OFF Status" (stav vypnuto).
2. Připojte černý vodič k TIP a červený vodič k RING — nebo jeden vodič ke každému vodiči páru, pokud není označení známo.
   Pokud se rozsvítí LED NRM: polarita je správná a černý vodič je připojen k TIP.
   Pokud se rozsvítí REV: vodiče jsou obráceny. Pokud je LED NRM nebo REV jasná: linka se nepoužívá.
   Pokud je LED slabá: obvod se používá. Pokud svítí nebo blikají NRM i REV: je přítomno střídavé napětí.
   Tipy pro použití
   Signál TIP je nominálně na zemním potenciálu. RING lze tedy identifikovat připojením černého vodiče k zemnímu bodu a připojením červeného vodiče ke každému vodiči páru. Když je červený vodič připojen k RING, rozsvítí se LED NRM.
   Stavové LED diody také indikují vyzváněcí linku blikáním obou LED diod NRM a REV. Pro ověření telefonní linky připojte TG100 (v režimu stavu) k testované lince a zavolejte na číslo této linky z jiné linky. Stavové LED diody TG100 by měly indikovat vyzváněcí linku.

Pro kontrolu kontinuity obvodu
Používejte pouze na obvodech bez napětí. Jakákoli přítomná energie může poškodit TG100 nebo způsobit chybné výsledky.

1. Přesuňte posuvný přepínač na levé straně TG100 do polohy "Cont" (kontinuita).
2. Připojte vodiče TG100 ke každému konci testovaného obvodu. Pokud je stejnosměrný odpor cesty přibližně 11 000 ohmů nebo méně, rozsvítí se LED REV.
3. Po dokončení přesuňte posuvný přepínač do polohy "OFF Status" (stav vypnuto). TG100 neodebírá žádnou energii, když jsou vodiče otevřené, ale dotyk vodičů během skladování by mohl vybít baterii.

Pro napájení talk battery

1. Přesuňte posuvný přepínač na levé straně TG100 do polohy "Talk Battery" (napájení).
2. Připojte TG100 sériově s telefonní sadou na jednom konci nefunkčního páru. Pro připojení TG100 sériově s telefonní sadou připojte jeden vodič z TG100 k jednomu vodiči telefonní sady a připojte dva zbývající volné vodiče k nefunkčnímu páru.
3. Připojte druhou telefonní sadu přes nefunkční pár na druhém konci linky.
4. Zvedněte obě telefonní sady a komunikace je navázána.
5. Po dokončení přesuňte posuvný přepínač do polohy "OFF Status" (stav vypnuto). TG100 neodebírá žádnou energii, když jsou vodiče otevřené, ale dotyk vodičů během skladování by mohl vybít baterii.

Pro odeslání tónu pro trasování

1. Přesuňte posuvný přepínač na levé straně TG100 do polohy "OFF Status" (stav vypnuto) pro normální provoz, zejména pokud trasujete napájené telefonní linky. Viz "Tipy pro použití" pro další konfigurace.
2. Připojte vodiče přes linku nebo připojte jeden vodič k zemi a druhý vodič k jednomu vodiči kabelu nebo páru, který má být trasován.
3. Krátce stiskněte tlačítko na jednotce pro zapnutí signálu. Pokud nebliká požadovaný indikátor úrovně signálu (HI nebo LO), krátce stiskněte tlačítko, dokud není vybrána správná úroveň signálu. TG100 se otáčí sekvencí HI-LO-OFF.
4. V případě potřeby vyberte jiný typ signálu (viz "Výběr nebo ověření typu signálu").
5. Pro vypnutí signálu krátce stiskněte tlačítko. Pokud uplynulo více než 15 sekund od posledního stisknutí, TG100 přejde přímo do OFF (vypnuto). Pokud ne, může být nutné druhé stisknutí, pokud byla jednotka nastavena na HI.

Tipy pro použití:

Při trasování vodičů zakončených na svorkovnici, jako je "66 block" (blok 66), má připojení obou vodičů TG100 ke kabelu nebo páru tendenci udržet signál uvnitř kabelu. Trasovač se musí téměř dotknout konce kabelu, aby detekoval signál, což je užitečné, když jsou vodiče blízko sebe, jako když jsou zakončeny. Nastavení amplitudy LO může generovat silnější signál při připojení obou vodičů TG100 ke kabelu snížením efektu rušení pole tím, že je signál a jeho návrat blízko sebe, zejména v krouceném páru. Modulární telefonní kabel lze použít k přímému připojení TG100 do zásuvky ve zdi.

Při trasování podél kabelových tras a pro maximalizaci vyzařovaného signálu připojte jeden vodič TG100 k vodiči nebo kabelu a druhý konec k zemi (skříň elektrické krabice, elektrická trubka, kovové vodovodní potrubí nebo zemnící tyč). Pokud není k dispozici žádná zem, nepřipojujte druhý vodič k ničemu — nechte jej viset co nejblíže k zemi. Připojte TG100 k neuzemněnému stínění koaxiálního kabelu. Stínění odvede svou práci, pokud je připojeno ke středovému vodiči, a zablokuje tón. Nastavení amplitudy LO je užitečné, pokud dochází k příliš velkému úniku signálu nebo má použitý trasovač pevnou hlasitost a je přetížen.

Existuje několik užitečných technik, které využívají schopnosti generovat tón v jakékoli poloze posuvného přepínače. Aby fungovaly, musí být k páru připojeny oba vodiče TG100. Se zapnutým tónem lze použít režim "Cont" (kontinuita) na nefunkční lince k indikaci nalezení linky pomocníkovi nebo k ověření nalezení obou vodičů páru. Jakmile se předpokládá, že byl pár nalezen, zkratujte pár a na TG100 by se měla rozsvítit LED REV, což indikuje, že byl pár nalezen. Režim "Talk Battery" (napájení) lze použít s tónem, aby telefonní sada bez funkce pasivního monitoru slyšela tón, když jsou vodiče telefonu připojeny přes pár, který TG100 napájí.

Výběr nebo ověření typu signálu

TG100 má k dispozici tři zřetelně odlišné typy tónů — jeden jednoduchý a dva duální (nebo warble) tóny.

1. Stiskněte a podržte tlačítko na předním panelu, dokud se nerozsvítí obě LED diody HI a LO — to indikuje vstup do funkce výběru stylu tónu.
2. Pokračujte v držení tlačítka, jedna ze dvou LED diod se rozsvítí trvale nebo bude blikat, což indikuje aktuálně vybraný typ. LED Sngl se rozsvítí trvale, což indikuje, že je vybrán jednoduchý typ. LED Dual bude buď blikat pro jeden z duálních tónů, nebo bude trvale svítit pro druhý. Uvolnění tlačítka před uplynutím dvou sekund ponechá typ signálu nezměněn.
3. Pro výběr jiného typu signálu pokračujte v držení tlačítka, dokud se nezobrazí požadovaný typ. TG100 bude pokračovat v cyklickém procházení tří typů, dokud nebude tlačítko uvolněno, nebo dokud jednotka nevyprší čas a nevypne se (10 až 12 sekund).

Tip:
Aktuálně vybraný typ tónu je generován na RJ konektoru po vstupu do funkce výběru signálu. Podržením trasovače tónu v blízkosti konektoru umožní uživateli slyšet každý typ tónu při jeho výběru.

Výměna baterie

1. Odstraňte šroub na zadní straně TG100 pomocí šroubováku Phillips #1. Opatrně otevřete tester.
2. Vyjměte starou baterii a odpojte ji od vodičů baterie.
3. Připojte vodiče baterie na novou baterii (9V, alkalická). Vložte baterii do pouzdra.
4. Zavřete tester a vyměňte šrouby. Neutahujte příliš silně.

Příslušenství

Všechny sady kabelů Lil' Buttie a Lil' Buttie PRO budou fungovat s TG100

LB10
Sada kabelů Lil' Buttie s krokosvorkami (délka 5,5 stopy)

LB20
Sada kabelů Lil' Buttie s úhlovými propichovacími svorkami (délka 5,5 stopy)

LB30
Sada kabelů Lil' Buttie s úhlovými svorkami Bed-of-Nails (délka 5,5 stopy)

TG10
Sada kabelů generátoru tónu s krokosvorkami (délka 2 stopy)

TG20
Sada kabelů generátoru tónu s úhlovými svorkami Bed-of-Nails (délka 2 stopy)

www.Test-Um.com
805-383-1500
