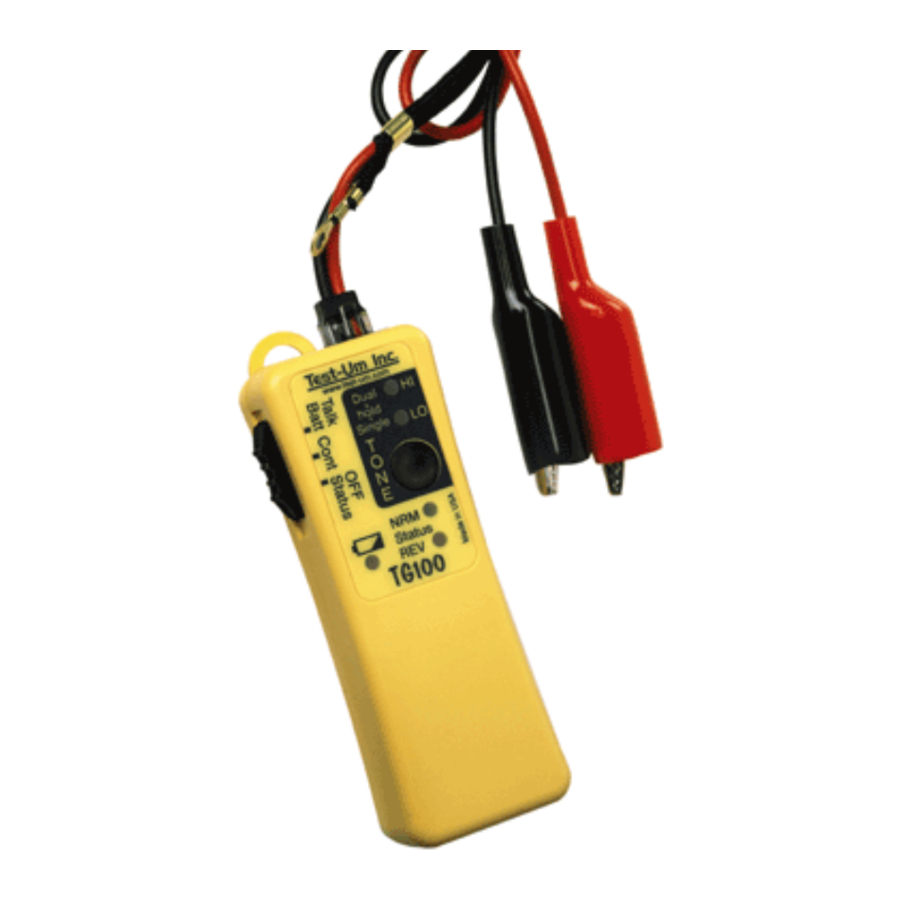

Test-Um TG100 - tono generatoriaus naudojimo instrukcija

Savybės

• Trys aiškiai skirtingi tonai, pasirenkami iš priekinio skydelio
• Pastovi tono amplitudė per visą baterijos veikimo laiką
• Du tono amplitudės lygiai — normalus ir pusinis
• Automatinis tono išjungimas po 3 valandų — nebus išsikrovusios baterijos, jei paliksite įjungtą
• Toną galima pridėti bet kuriuo režimu — leidžia telefonams be stebėjimo funkcijos priimti toną
• Nėra energijos suvartojimo tęstinumo režimu, kai laidai atviri — nebus išsikrovusios baterijos, jei paliksite tęstinumo režimu
• Atskiras "Talk Battery" (pokalbio baterijos) režimas padidintai įtampai ir galiai "Butt" rinkiniams
• RJ lizdas leidžia naudoti modulinį kabelį arba pateiktus krokodilo spaustukų laidus

Nejunkite prie įtampingų kintamosios srovės grandinių. Tai gali sukelti didelį elektros šoko pavojų ir sugadinti TG100.

Naudojimo instrukcijos

Norėdami patikrinti telefono grandinės būseną

1. Pastumkite slankiklį kairėje TG100 pusėje į "OFF Status" (išjungta būsena) padėtį.
2. Prijunkite juodą laidą prie TIP ir raudoną laidą prie RING — arba po vieną laidą prie kiekvieno poros laido, jei žymėjimas nežinomas.
   Jei įsijungia NRM šviesos diodas: poliškumas yra teisingas ir juodas laidas prijungtas prie TIP.
   Jei įsijungia REV: laidai yra sukeisti. Jei NRM arba REV šviesos diodas šviečia ryškiai: linija nenaudojama.
   Jei šviesos diodas šviečia blankiai: grandinė naudojama. Jei abu NRM ir REV įjungti arba mirksi: yra kintamosios srovės įtampa.
   Patarimai dėl naudojimo
   TIP signalas nominaliai yra žemės potencialo. Taigi RING galima identifikuoti prijungiant juodą laidą prie įžeminimo taško ir prijungiant raudoną laidą prie kiekvieno poros laido. Kai raudonas laidas prijungtas prie RING, įsijungs NRM šviesos diodas.
   Būsenos šviesos diodai taip pat rodo skambinančią liniją, kai abu NRM ir REV šviesos diodai ryškiai mirksi. Norėdami patikrinti telefono liniją, prijunkite TG100 (būsenos režimu) prie linijos, kurią norite patikrinti, ir paskambinkite tos linijos numeriu iš kitos linijos. TG100 būsenos šviesos diodai turėtų rodyti skambinančią liniją.

Norėdami patikrinti grandinės tęstinumą
Naudokite tik neįjungtose grandinėse. Bet kokia esanti energija gali sugadinti TG100 arba sukelti klaidingus rezultatus.

1. Pastumkite slankiklį kairėje TG100 pusėje į "Cont" (tęstinumas) padėtį.
2. Prijunkite TG100 laidus prie kiekvieno tikrinamos grandinės galo. Jei nuolatinės srovės varža yra maždaug 11 000 omų arba mažesnė, įsijungs REV šviesos diodas.
3. Baigę pastumkite slankiklį į "OFF Status" (išjungta būsena). TG100 nenaudoja energijos, kai laidai yra atviri, tačiau laidai, besiliečiantys saugojimo metu, gali iškrauti bateriją.

Norėdami tiekti pokalbio baterijos energiją

1. Pastumkite slankiklį kairėje TG100 pusėje į "Talk Battery" (pokalbio baterija) padėtį.
2. Prijunkite TG100 nuosekliai su telefono aparatu viename neveikiančios poros gale. Norėdami prijungti TG100 nuosekliai su telefono aparatu, prijunkite vieną laidą nuo TG100 prie vieno telefono aparato laido ir prijunkite du likusius laisvus laidus prie neveikiančios poros.
3. Prijunkite antrą telefono aparatą per neveikiančią porą kitame linijos gale.
4. Pakelkite abu telefono aparatus ir ryšys bus užmegztas.
5. Baigę pastumkite slankiklį į "OFF Status" (išjungta būsena). TG100 nenaudoja energijos, kai laidai yra atviri, tačiau laidai, besiliečiantys saugojimo metu, gali iškrauti bateriją.

Norėdami siųsti toną sekimui

1. Pastumkite slankiklį kairėje TG100 pusėje į "OFF Status" (išjungta būsena) padėtį normaliam veikimui, ypač jei tonuojate įjungtas telefono linijas. Žr. "Patarimai dėl naudojimo" dėl kitų konfigūracijų.
2. Prijunkite laidus per liniją arba prijunkite vieną laidą prie įžeminimo, o kitą laidą prie vieno kabelio ar poros laido, kurį norite sekti.
3. Trumpai paspauskite mygtuką ant įrenginio, kad įjungtumėte signalą. Jei norimas signalo lygio indikatorius (HI arba LO) nemirksi, trumpai paspauskite mygtuką, kol pasirinksite tinkamą signalo lygį. TG100 sukasi per HI-LO-OFF seką.
4. Jei norite, pasirinkite kitą signalo tipą (žr. "Norėdami pasirinkti arba patikrinti signalo tipą").
5. Norėdami išjungti signalą, trumpai paspauskite mygtuką. Jei nuo paskutinio paspaudimo praėjo daugiau nei 15 sekundžių, TG100 iškart pereis į OFF (išjungta). Jei ne, gali prireikti antro paspaudimo, jei įrenginys buvo nustatytas į HI.

Patarimai dėl naudojimo:

Kai sekate laidus, prijungtus prie gnybtų bloko, pvz., "66 block", abiejų TG100 laidų prijungimas prie kabelio ar poros linkęs sulaikyti signalą kabelio viduje. Sekiklis turi beveik paliesti kabelio galą, kad aptiktų signalą, o tai naudinga, kai laidai yra arti vienas kito, kaip ir prijungiant. LO amplitudės nustatymas gali generuoti stipresnį signalą, kai prijungiate abu TG100 laidus prie kabelio, sumažindamas lauko panaikinimo efektą, kai signalas ir jo grįžimas yra arti vienas kito, ypač vytos poros kabelyje. Modulinis telefono kabelis gali būti naudojamas TG100 tiesiogiai prijungti prie sieninio lizdo.

Kai sekate kabelių trasas ir norite maksimaliai padidinti spinduliuojamą signalą, prijunkite vieną TG100 laidą prie laido ar kabelio, o kitą galą prie įžeminimo (elektros dėžutės korpuso, elektros vamzdžio, metalinio vandens vamzdžio arba įžeminimo strypo). Jei įžeminimo nėra, neprijunkite kito laido prie nieko — leiskite jam kabėti kuo arčiau žemės. Prijunkite TG100 prie neįžeminto koaksialinio kabelio ekrano. Ekranas atliks savo darbą, jei bus prijungtas prie centrinio laido, ir blokuos toną. LO amplitudės nustatymas yra naudingas, jei yra per daug signalo nutekėjimo arba naudojamas sekiklis turi fiksuotą garsumą ir yra perkrautas.

Yra keletas naudingų metodų, kurie išnaudoja galimybę generuoti toną bet kurioje slankiklio padėtyje. Abu TG100 laidai turi būti prijungti prie poros, kad jie veiktų. Kai tonas įjungtas, "Cont" (tęstinumo) režimas gali būti naudojamas neveikiančioje linijoje, kad padėtų padėjėjui surasti liniją arba patvirtinti, kad rasti abu poros laidai. Kai manoma, kad pora rasta, trumpai sujunkite porą ir TG100 turėtų įsijungti REV šviesos diodas, rodantis, kad pora rasta. "Talk Battery" (pokalbio baterijos) režimas gali būti naudojamas su tonu, kad telefono aparatas be pasyvios stebėjimo funkcijos galėtų išgirsti toną, kai telefono laidai prijungti per porą, kurią maitina TG100.

Norėdami pasirinkti arba patikrinti signalo tipą

TG100 turi tris aiškiai skirtingus tono tipus — vieną vieną ir du dvigubus (arba virpinančius) tonus.

1. Paspauskite ir palaikykite priekinio skydelio mygtuką, kol įsijungs abu HI ir LO šviesos diodai — tai rodo įėjimą į tono stiliaus pasirinkimo funkciją.
2. Toliau laikykite nuspaudę mygtuką, vienas iš dviejų šviesos diodų įsijungs nuolat arba mirksės, kad parodytų šiuo metu pasirinktą tipą. Sngl šviesos diodas įsijungs nuolat, rodydamas, kad pasirinktas vienas tipas. Dual šviesos diodas mirksės vienam iš dviejų dvigubų tonų arba švies nuolat kitam. Atleidus mygtuką anksčiau nei po dviejų sekundžių, signalo tipas liks nepakeistas.
3. Norėdami pasirinkti kitą signalo tipą, toliau laikykite nuspaudę mygtuką, kol bus rodomas norimas tipas. TG100 toliau perjunginės tris tipus, kol mygtukas bus atleistas arba įrenginys išsijungs (nuo 10 iki 12 sekundžių).

Patarimas:
Šiuo metu pasirinktas tono tipas generuojamas RJ lizde, kai tik įjungiama signalo pasirinkimo funkcija. Laikant tono sekiklį šalia lizdo, vartotojas galės išgirsti kiekvieną tono tipą, kai jis bus pasirinktas.

Baterijos keitimas

1. Atsukite varžtą TG100 gale #1 Phillips atsuktuvu. Atsargiai atidarykite testerį.
2. Išimkite seną bateriją ir atjunkite nuo baterijos laidų.
3. Užmaukite baterijos laidus ant naujos baterijos (9V, šarminės). Įdėkite bateriją į dėklą.
4. Uždarykite testerį ir įsukite varžtus. Nepriveržkite per stipriai.

Priedų dalys

Visi "Lil' Buttie" ir "Lil' Buttie PRO" laidų rinkiniai veiks su TG100

LB10
"Lil' Buttie" kabelių rinkinys su krokodilo spaustukais (5,5 pėdos ilgio)

LB20
"Lil' Buttie" kabelių rinkinys su kampuotais praduriamaisiais spaustukais (5,5 pėdos ilgio)

LB30
"Lil' Buttie" kabelių rinkinys su kampuotais "Bed-of-Nails" spaustukais (5,5 pėdos ilgio)

TG10
Tono generatoriaus kabelių rinkinys su krokodilo spaustukais (2 pėdos ilgio)

TG20
Tono generatoriaus kabelių rinkinys su kampuotais "Bed-of-Nails" spaustukais (2 pėdos ilgio)
