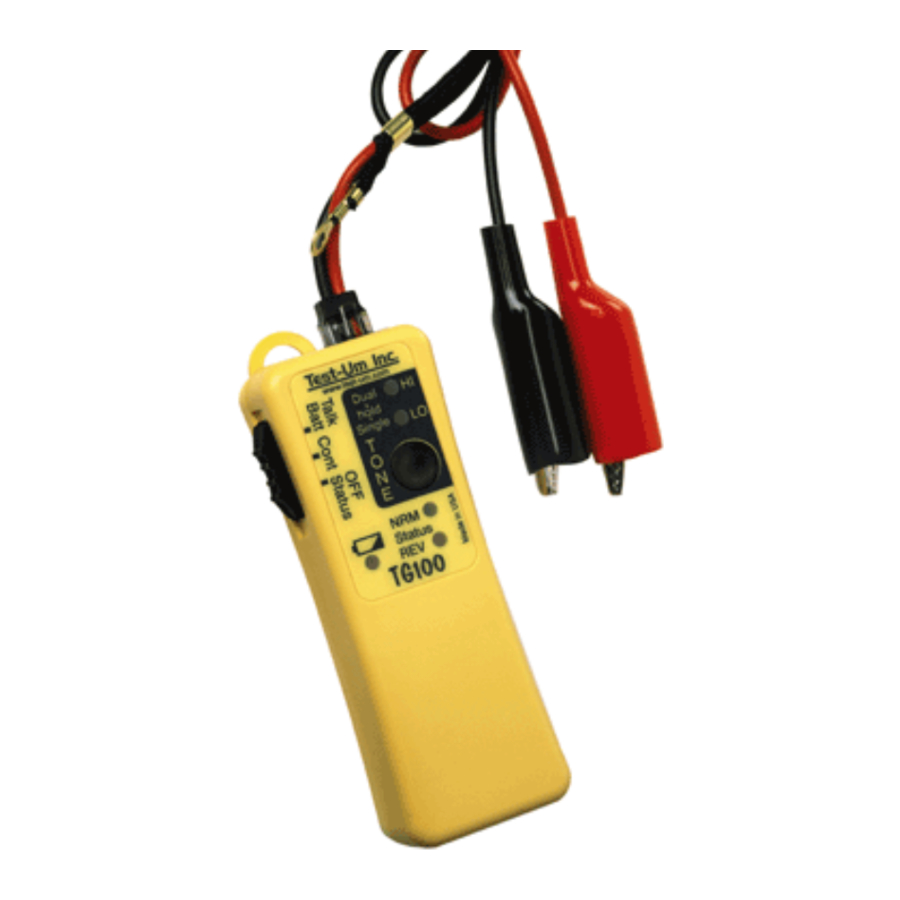

Test-Um TG100 - Upute za uporabu generatora tona

Značajke

• Tri različita tona odabrana s prednje ploče
• Konstantna amplituda tona tijekom vijeka trajanja baterije
• Dvije razine amplitude tona — normalna i pola
• Automatsko isključivanje tona nakon 3 sata — nema prazne baterije ako ostane uključen
• Ton se može dodati u bilo kojem načinu rada — omogućuje telefonskim uređajima bez značajke monitora da pokupe ton
• Nema potrošnje energije u načinu rada kontinuiteta s otvorenim vodovima — nema prazne baterije ako ostane u kontinuitetu
• Odvojeni način rada Talk Battery za povećani napon i snagu za Butt setove
• RJ priključak omogućuje korištenje modularnog kabela ili priloženih krokodilskih kvačica

Ne spajajte na aktivne AC krugove. To može uzrokovati ekstremnu opasnost od strujnog udara i oštetiti TG100.

Upute za uporabu

Za provjeru statusa telefonskog kruga

1. Pomaknite klizni prekidač na lijevoj strani TG100 u položaj "OFF Status" (Isključeno stanje).
2. Spojite crni vod na TIP i crveni vod na RING — ili jedan vod na svaku žicu para, ako oznaka nije poznata.
   Ako se uključi NRM LED: polaritet je ispravan i crni vod je spojen na TIP.
   Ako se uključi REV: vodovi su obrnuti. Ako je NRM ili REV LED svijetla: linija nije u upotrebi.
   Ako je LED slaba: krug je u upotrebi. Ako su i NRM i REV uključeni ili trepere: prisutan je AC napon.
   Savjeti za primjenu
   TIP signal je nominalno na potencijalu uzemljenja. Dakle, RING se može identificirati spajanjem crnog voda na točku uzemljenja i spajanjem crvenog voda na svaku žicu para. Kada je crveni vod spojen na RING, NRM LED će se upaliti.
   LED diode statusa također ukazuju na zvonjavu linije tako da i NRM i REV LED diode svijetlo trepere. Da biste provjerili telefonsku liniju, spojite TG100 (u načinu rada statusa) na liniju koju želite testirati i nazovite broj te linije s druge linije. LED diode statusa TG100 trebale bi ukazivati na zvonjavu linije.

Za provjeru kontinuiteta kruga
Koristite samo na neenergiziranim krugovima. Prisutnost bilo kakve energije može oštetiti TG100 ili uzrokovati pogrešne rezultate.

1. Pomaknite klizni prekidač na lijevoj strani TG100 u položaj "Cont" (Kontinuitet).
2. Spojite vodove TG100 na svaki kraj kruga koji se testira. Ako je DC otpor staze približno 11.000 ohma ili manji, REV LED će se upaliti.
3. Pomaknite klizni prekidač u položaj "OFF Status" (Isključeno stanje) kada završite. TG100 ne troši energiju kada su vodovi otvoreni, ali dodirivanje vodova tijekom skladištenja može isprazniti bateriju.

Za napajanje govorne baterije

1. Pomaknite klizni prekidač na lijevoj strani TG100 u položaj "Talk Battery" (Govorna baterija).
2. Spojite TG100 serijski s telefonskim uređajem na jednom kraju mrtvog para. Da biste spojili TG100 serijski s telefonskim uređajem, spojite jedan vod s TG100 na jedan vod telefonskog uređaja i spojite dva preostala slobodna voda na mrtvi par.
3. Spojite drugi telefonski uređaj preko mrtvog para na drugom kraju linije.
4. Skinite oba telefonska uređaja s kuke i uspostavlja se komunikacija.
5. Pomaknite klizni prekidač u položaj "OFF Status" (Isključeno stanje) kada završite. TG100 ne troši energiju kada su vodovi otvoreni, ali dodirivanje vodova tijekom skladištenja može isprazniti bateriju.

Za slanje tona za praćenje

1. Pomaknite klizni prekidač na lijevoj strani TG100 u položaj "OFF Status" (Isključeno stanje) za normalan rad, posebno ako tonirate napajane telefonske linije. Pogledajte "Savjeti za primjenu" za druge konfiguracije.
2. Spojite vodove preko linije ili pričvrstite jedan vod na uzemljenje, a drugi vod na jednu žicu kabela ili para koji se prati.
3. Kratko pritisnite gumb na uređaju da biste uključili signal. Ako indikator željene razine signala (HI ili LO) ne treperi, kratko pritisnite gumb dok se ne odabere ispravna razina signala. TG100 se okreće kroz HI-LO-OFF (VISOKO-NISKO-ISKLJUČENO) sekvencu.
4. Odaberite drugu vrstu signala, ako želite (pogledajte "Za odabir ili provjeru vrste signala").
5. Da biste isključili signal, kratko pritisnite gumb. Ako je prošlo više od 15 sekundi od zadnjeg pritiska, TG100 će ići izravno na OFF (ISKLJUČENO). Ako nije, možda će biti potreban drugi pritisak, ako je jedinica postavljena na HI (VISOKO).

Savjeti za primjenu:

Prilikom praćenja žica spojenih na terminalni blok, kao što je "66 block" (66 blok), spajanje oba voda TG100 na kabel ili par obično zadržava signal unutar kabela. Tragač mora gotovo dodirnuti kraj kabela da bi otkrio signal, što je korisno kada su žice blizu jedna drugoj, kao kada su spojene. Postavka amplitude LO (NISKO) može generirati jači signal prilikom spajanja oba voda TG100 na kabel, smanjujući učinak poništavanja polja zbog blizine signala i njegovog povrata, posebno u kabelu s upletenim paricama. Modularni telefonski kabel može se koristiti za izravno spajanje TG100 na zidnu utičnicu.

Prilikom praćenja duž kabelskih trasa i za maksimiziranje emitiranog signala, spojite jedan vod TG100 na žicu ili kabel, a drugi kraj na uzemljenje (kućište električne kutije, električna cijev, metalna vodovodna cijev ili uzemljivačka šipka). Ako uzemljenje nije dostupno, nemojte spajati drugi vod na ništa — neka visi što bliže zemlji. Spojite TG100 na neuzemljeni štit koaksijalnog kabela. Štit će obaviti svoj posao, ako je spojen na središnji vod, i blokirati ton. Postavka amplitude LO (NISKO) korisna je ako postoji previše curenja signala ili tragač koji se koristi ima fiksnu glasnoću i preopterećuje se.

Postoji nekoliko korisnih tehnika koje iskorištavaju mogućnost generiranja tona u bilo kojem položaju kliznog prekidača. Oba voda TG100 moraju biti spojena na par da bi radili. S uključenim tonom, način rada "Cont" (Kontinuitet) može se koristiti na mrtvoj liniji za označavanje pronalaska linije pomoćniku ili za provjeru pronalaska oba voda para. Nakon što se pretpostavi da je par pronađen, kratko spojite par i REV LED bi se trebao upaliti na TG100, što ukazuje da je par pronađen. Način rada "Talk Battery" (Govorna baterija) može se koristiti s tonom kako bi telefonski uređaj bez funkcije pasivnog monitora mogao čuti ton kada su telefonski vodovi spojeni preko para koji TG100 napaja.

Za odabir ili provjeru vrste signala

TG100 ima tri različite vrste tona — jedan pojedinačni i dva dvostruka (ili promjenjiva) tona.

1. Pritisnite i držite gumb na prednjoj ploči dok se ne uključe i HI (VISOKO) i LO (NISKO) LED diode — to ukazuje na ulazak u funkciju odabira stila tona.
2. Nastavite držati gumb pritisnutim, jedna od dvije LED diode će se upaliti stalno ili treperiti kako bi označila trenutno odabranu vrstu. Sngl LED će se upaliti stalno kako bi označila da je odabrana pojedinačna vrsta. Dual LED će ili treperiti za jedan od dvostrukih tonova ili će biti upaljen stalno za drugi. Otpuštanje gumba prije nego što prođu dvije sekunde ostavit će vrstu signala nepromijenjenom.
3. Da biste odabrali drugu vrstu signala, nastavite držati gumb pritisnutim dok se ne prikaže željena vrsta. TG100 će nastaviti kružiti kroz tri vrste dok se gumb ne otpusti ili se jedinica ne isključi (10 do 12 sekundi).

Savjet:
Trenutno odabrana vrsta tona generira se na RJ priključku nakon što se uđe u funkciju odabira signala. Držeći tragač tona blizu priključka, korisnik će moći čuti svaku vrstu tona dok se odabire.

Zamjena baterije

1. Uklonite vijak na stražnjoj strani TG100 odvijačem Phillips #1. Pažljivo otvorite tester.
2. Uklonite staru bateriju i odspojite je s vodova baterije.
3. Pričvrstite vodove baterije na novu bateriju (9V, alkalna). Stavite bateriju u kućište.
4. Zatvorite tester i vratite vijke. Nemojte previše zatezati.

Dodatni dijelovi

Svi Lil' Buttie i Lil' Buttie PRO setovi kabela radit će s TG100

LB10
Lil' Buttie set kabela s krokodilskim kvačicama (duljine 5,5 ft)

LB20
Lil' Buttie set kabela s kutnim piercing kvačicama (duljine 5,5 ft)

LB30
Lil' Buttie set kabela s kutnim Bedof-Nails kvačicama (duljine 5,5 ft)

TG10
Set kabela generatora tona s krokodilskim kvačicama (duljine 2 ft)

TG20
Set kabela generatora tona s kutnim Bed-of-Nails kvačicama (duljine 2 ft)
