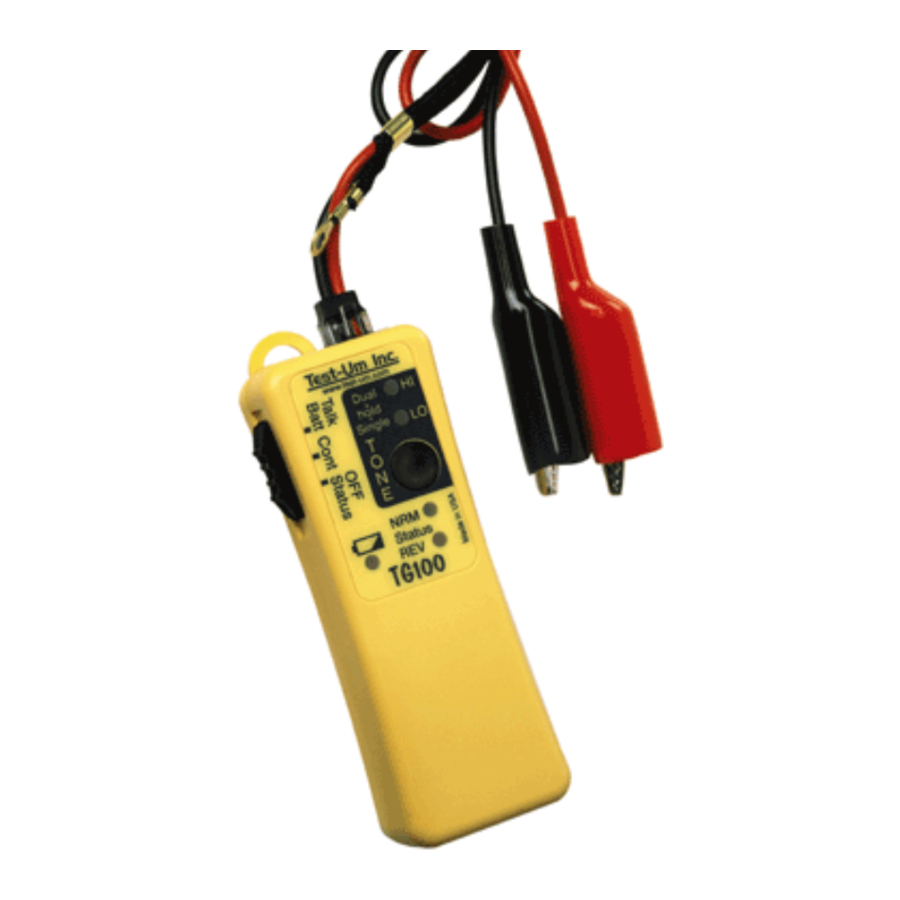

Test-Um TG100 - Дыбыс генераторының пайдалану нұсқаулығы

Ерекшеліктері

• Алдыңғы панельден таңдалған үш түрлі дыбыс
• Батареяның қызмет ету мерзімі ішіндегі тұрақты дыбыс амплитудасы
• Екі дыбыс амплитудасының деңгейі — қалыпты және жартылай
• 3 сағаттан кейін дыбыстың автоматты түрде өшуі — егер қосулы қалса, батареяның отырмауы
• Дыбысты кез келген режимде қосуға болады — монитор функциясы жоқ телефон жинақтарына дыбысты алуға мүмкіндік береді
• Жетектер ашық болғанда үздіксіздік режимінде қуат тұтынылмайды — үздіксіздікте қалдырылған жағдайда батареяның отырмауы
• Бөлек Talk Battery режимі Butt жинақтары үшін кернеу мен қуатты арттыру үшін
• RJ ұясы модульдік кабельді немесе берілген аллигатор қыстырғыштарын пайдалануға мүмкіндік береді

Айнымалы ток тізбектеріне қосылмаңыз. Бұл TG100-ді қатты соққыға ұшыратып, зақымдауы мүмкін.

Пайдалану нұсқаулары

Телефон тізбегінің күйін тексеру үшін

1. TG100 сол жағындағы жылжымалы қосқышты "OFF Status" (Өшіру күйі) күйіне жылжытыңыз.
2. Қара жетекті TIP-ке, ал қызыл жетекті RING-ке қосыңыз — немесе егер белгісіз болса, әрбір сымды жұпқа қосыңыз.
   Егер NRM шамы жанса: полярлық дұрыс және қара жетек TIP-ке қосылған.
   Егер REV жанса: жетектер кері бағытталған. Егер NRM немесе REV шамы жарқырап жанса: желі пайдаланылмайды.
   Егер шам күңгірт жанса: тізбек пайдаланылуда. Егер NRM және REV екеуі де қосулы болса немесе жыпылықтаса: айнымалы ток кернеуі бар.
   Қолдану бойынша кеңестер
   TIP сигналы номиналды түрде жер потенциалында болады. Сондықтан RING-ті қара жетекті жерге қосып, қызыл жетекті жұптың әрбір сымына қосу арқылы анықтауға болады. Қызыл жетек RING-ке қосылған кезде NRM шамы жанады.
   Күй шамдары сонымен қатар NRM және REV шамдарының жарқырап жыпылықтауы арқылы қоңырау шалынып жатқан желіні көрсетеді. Телефон желісін тексеру үшін TG100-ді (күй режимінде) тексерілетін желіге қосыңыз және сол желінің нөмірін басқа желіден шақырыңыз. TG100 күй шамдары қоңырау шалынып жатқан желіні көрсетуі керек.

Тізбектің үздіксіздігін тексеру үшін
Тек қуаттандырылмаған тізбектерде ғана пайдаланыңыз. Кез келген энергия TG100-ді зақымдауы немесе қате нәтижелерге әкелуі мүмкін.

1. TG100 сол жағындағы жылжымалы қосқышты "Cont" (Үздіксіздік) күйіне жылжытыңыз.
2. TG100 жетектерін тексерілетін тізбектің әрбір ұшына қосыңыз. Егер жолдың тұрақты ток кедергісі шамамен 11 000 Ом немесе одан аз болса, REV шамы жанады.
3. Аяқтағаннан кейін жылжымалы қосқышты "OFF Status" (Өшіру күйі) күйіне жылжытыңыз. TG100 жетектер ашық болған кезде қуат тұтынбайды, бірақ сақтау кезінде жанасып тұрған жетектер батареяны отырғызып алуы мүмкін.

Сөйлесу батареясының қуатын беру үшін

1. TG100 сол жағындағы жылжымалы қосқышты "Talk Battery" (Сөйлесу батареясы) күйіне жылжытыңыз.
2. TG100-ді өлі жұптың бір ұшындағы телефон жинағымен тізбектей қосыңыз. TG100-ді телефон жинағымен тізбектей қосу үшін TG100-ден бір жетекті телефон жинағының бір жетегіне қосыңыз және қалған екі бос жетекті өлі жұпқа қосыңыз.
3. Екінші телефон жинағын желінің екінші ұшындағы өлі жұпқа қосыңыз.
4. Екі телефон жинағын да ілмектен шығарыңыз және байланыс орнатылады.
5. Аяқтағаннан кейін жылжымалы қосқышты "OFF Status" (Өшіру күйі) күйіне жылжытыңыз. TG100 жетектер ашық болған кезде қуат тұтынбайды, бірақ сақтау кезінде жанасып тұрған жетектер батареяны отырғызып алуы мүмкін.

Іздеу үшін дыбыс жіберу үшін

1. Қалыпты жұмыс үшін TG100 сол жағындағы жылжымалы қосқышты "OFF Status" (Өшіру күйі) күйіне жылжытыңыз, әсіресе қуатталатын телефон желілерін реттеу кезінде. Басқа конфигурациялар үшін "Қолдану бойынша кеңестерді" қараңыз.
2. Жетектерді желіге қосыңыз немесе бір жетекті жерге, ал екінші жетекті іздестірілетін кабельдің немесе жұптың бір сымына бекітіңіз.
3. Сигналды қосу үшін құрылғыдағы түймені қысқаша басыңыз. Егер қажетті сигнал деңгейінің индикаторы (HI немесе LO) жыпылықтамаса, дұрыс сигнал деңгейі таңдалғанша түймені қысқаша басыңыз. TG100 HI-LO-OFF тізбегі арқылы айналады.
4. Қаласаңыз, басқа сигнал түрін таңдаңыз ("Сигнал түрін таңдау немесе тексеру" бөлімін қараңыз).
5. Сигналды өшіру үшін түймені қысқаша басыңыз. Егер соңғы басудан бері 15 секундтан астам уақыт өтсе, TG100 тікелей OFF күйіне өтеді. Егер олай болмаса, егер құрылғы HI күйіне орнатылған болса, екінші рет басу қажет болуы мүмкін.

Қолдану бойынша кеңестер:

Сымдарды "66 блок" сияқты терминал блогына жалғаған кезде TG100 екі жетегін де кабельге немесе жұпқа бекіту сигналды кабельдің ішінде ұстауға бейім. Іздеу құралы сигналды анықтау үшін кабельдің ұшына жақын тиюі керек, бұл сымдар бір-біріне жақын болған кезде пайдалы, мысалы, терминалданған кезде. TG100 екі жетегін де кабельге қосқан кезде LO амплитудасының параметрі күштірек сигнал шығаруы мүмкін, әсіресе бұралған жұптық кабельде сигналдың өрісін жою әсерін азайту арқылы. Модульдік телефон кабелін TG100-ді тікелей қабырға ұясына қосу үшін пайдалануға болады.

Кабельдің жүрісі бойымен іздеу кезінде және шығарылатын сигналды барынша арттыру үшін TG100 бір жетегін сымға немесе кабельге, ал екінші ұшын жерге қосыңыз (электр қорабының корпусы, электр құбыры, металл су құбыры немесе жерге тұйықтау сымы). Егер жерге тұйықтау мүмкін болмаса, екінші жетекті ештеңеге қоспаңыз — оны жерге мүмкіндігінше жақын жерде салбыратып қойыңыз. TG100-ді коаксиалды кабельдің жерге тұйықталмаған қалқанына қосыңыз. Егер қалқан орталық жетекке қосылса, өз жұмысын атқарады және дыбысты бұғаттайды. Егер сигналдың шамадан тыс ағуы болса немесе пайдаланылатын іздеу құралының көлемі бекітілген болса және шамадан тыс жүктелсе, LO амплитудасының параметрі пайдалы.

Жылжымалы қосқыштың кез келген күйінде дыбыс шығару мүмкіндігін пайдаланатын бірнеше пайдалы әдістер бар. Олардың жұмыс істеуі үшін TG100 екі жетегі де жұпқа қосылуы керек. Дыбыс қосулы болғанда, өлі желідегі "Cont" (Үздіксіздік) режимін көмекшіге желіні табуды көрсету үшін немесе жұптың екі жетегін де тапқаныңызды тексеру үшін пайдалануға болады. Жұп табылды деп есептелгеннен кейін, жұпты қысқа тұйықтаңыз, сонда TG100-де REV шамы жанады, бұл жұптың табылғанын көрсетеді. "Talk Battery" (Сөйлесу батареясы) режимін телефон жетектері TG100 қуаттандыратын жұпқа қосылған кезде пассивті монитор функциясы жоқ телефон жинағының дыбысты естуіне мүмкіндік беру үшін дыбыспен бірге пайдалануға болады.

Сигнал түрін таңдау немесе тексеру

TG100-де үш түрлі дыбыс түрі бар — біреуі жалғыз және екеуі қос (немесе дірілдейтін) дыбыстар.

1. HI және LO шамдары екеуі де жанғанша алдыңғы панельдегі түймені басып тұрыңыз — бұл дыбыс стилін таңдау функциясына кіруді көрсетеді.
2. Түймені басып тұруды жалғастырыңыз, екі шамның бірі ағымдағы таңдалған түрін көрсету үшін тұрақты жанады немесе жыпылықтайды. Жалғыз түрі таңдалғанын көрсету үшін Sngl шамы тұрақты жанады. Dual шамы қос дыбыстардың бірі үшін жыпылықтайды немесе екіншісі үшін тұрақты жанады. Екі секунд өтпей тұрып түймені босату сигнал түрін өзгертпейді.
3. Басқа сигнал түрін таңдау үшін қажетті түрі көрсетілгенше түймені басып тұруды жалғастырыңыз. TG100 түйме босатылғанша немесе құрылғы өшірілгенше (10-нан 12 секундқа дейін) үш түрді айналдыруды жалғастырады.

Кеңес:
Сигналды таңдау функциясына кіргеннен кейін RJ ұясында ағымдағы таңдалған дыбыс түрі жасалады. Дыбыс іздеу құралын ұяның жанында ұстау пайдаланушыға әрбір дыбыс түрін таңдалған кезде естуге мүмкіндік береді.

Батареяны ауыстыру

1. TG100 артқы жағындағы бұранданы №1 Phillips бұрағышымен алыңыз. Тексергішті абайлап ашыңыз.
2. Ескі батареяны алыңыз және батарея жетектерінен ажыратыңыз.
3. Батарея жетектерін жаңа батареяға (9В, сілтілі) бекітіңіз. Батареяны қорапқа салыңыз.
4. Тексергішті жауып, бұрандаларды ауыстырыңыз. Шамадан тыс қатайтпаңыз.

Қосалқы бөлшектер

Барлық Lil' Buttie және Lil' Buttie PRO сым жинақтары TG100-мен жұмыс істейді

LB10
Аллигатор қыстырғыштары бар Lil' Buttie кабель жинағы (ұзындығы 5,5 фут)

LB20
Бұрыштық тескіш қыстырғыштары бар Lil' Buttie кабель жинағы (ұзындығы 5,5 фут)

LB30
Бұрыштық төсек-шеге қыстырғыштары бар Lil' Buttie кабель жинағы (ұзындығы 5,5 фут)

TG10
Аллигатор қыстырғыштары бар дыбыс генераторының кабель жинағы (ұзындығы 2 фут)

TG20
Бұрыштық төсек-шеге қыстырғыштары бар дыбыс генераторының кабель жинағы (ұзындығы 2 фут)
