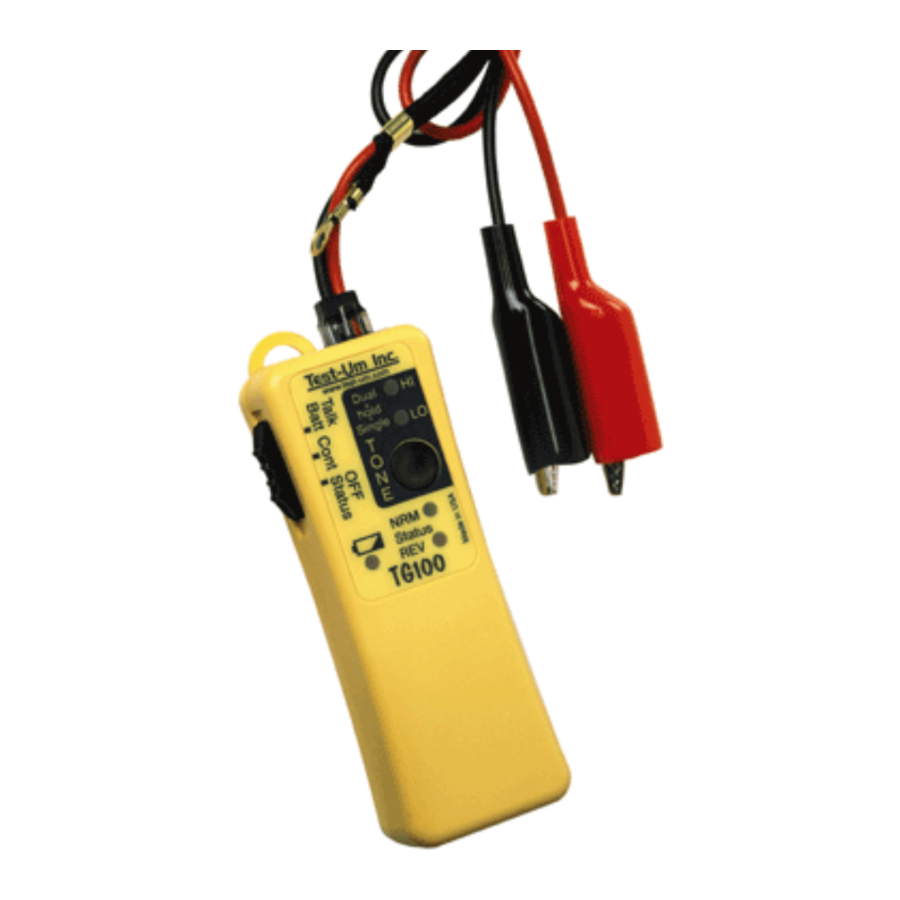

Test-Um TG100 - Návod na obsluhu generátora tónov

Vlastnosti

• Tri zreteľne odlišné tóny voliteľné z predného panela
• Konštantná amplitúda tónu počas životnosti batérie
• Dve úrovne amplitúdy tónu — normálna a polovičná
• Automatické vypnutie tónu po 3 hodinách — žiadna vybitá batéria, ak zostane zapnutý
• Tón je možné pridať v akomkoľvek režime — umožňuje telefónnym súpravám bez funkcie monitora zachytiť tón
• Žiadny odber energie v režime kontinuity s otvorenými vodičmi — žiadna vybitá batéria, ak zostane v kontinuite
• Samostatný režim Talk Battery (hovorová batéria) pre zvýšené napätie a výkon pre súpravy Butt
• RJ konektor umožňuje použitie modulárneho kábla alebo dodaných krokosvoriek

Nepripájajte k obvodom pod napätím. Mohlo by to spôsobiť extrémne riziko úrazu elektrickým prúdom a poškodenie TG100.

Pokyny na používanie

Na kontrolu stavu telefónneho obvodu

1. Presuňte posuvný prepínač na ľavej strane TG100 do polohy "OFF Status" (vypnutý stav).
2. Pripojte čierny vodič na TIP a červený vodič na RING — alebo jeden vodič na každý vodič páru, ak je označenie neznáme.
   Ak sa rozsvieti NRM LED: polarita je správna a čierny vodič je pripojený k TIP.
   Ak sa rozsvieti REV: vodiče sú prehodené. Ak je NRM alebo REV LED jasná: linka sa nepoužíva.
   Ak je LED dióda tlmená: obvod sa používa. Ak svietia alebo blikajú NRM aj REV: je prítomné striedavé napätie.
   Tipy pre aplikáciu
   Signál TIP je nominálne na úrovni zemného potenciálu. Takže RING je možné identifikovať pripojením čierneho vodiča k uzemňovaciemu bodu a pripojením červeného vodiča ku každému vodiču páru. Keď je červený vodič pripojený k RING, rozsvieti sa NRM LED.
   Stavové LED diódy tiež indikujú zvoniacu linku blikaním oboch NRM a REV LED diód. Na overenie telefónnej linky pripojte TG100 (v stavovom režime) k testovanej linke a zavolajte na číslo tejto linky z inej linky. Stavové LED diódy TG100 by mali indikovať zvoniacu linku.

Na kontrolu kontinuity obvodu
Používajte iba na obvodoch bez napätia. Akákoľvek prítomná energia môže poškodiť TG100 alebo spôsobiť chybné výsledky.

1. Presuňte posuvný prepínač na ľavej strane TG100 do polohy "Cont" (kontinuita).
2. Pripojte vodiče TG100 ku každému koncu testovaného obvodu. Ak je jednosmerný odpor cesty približne 11 000 ohmov alebo menej, rozsvieti sa REV LED.
3. Po dokončení presuňte posuvný prepínač do polohy "OFF Status" (vypnutý stav). TG100 nespotrebováva žiadnu energiu, keď sú vodiče otvorené, ale dotyk vodičov počas skladovania by mohol vybiť batériu.

Na napájanie hovorovou batériou

1. Presuňte posuvný prepínač na ľavej strane TG100 do polohy "Talk Battery" (hovorová batéria).
2. Pripojte TG100 sériovo s telefónnou súpravou na jednom konci mŕtveho páru. Ak chcete pripojiť TG100 sériovo s telefónnou súpravou, pripojte jeden vodič z TG100 k jednému vodiču telefónnej súpravy a pripojte dva zostávajúce voľné vodiče k mŕtvemu páru.
3. Pripojte druhú telefónnu súpravu cez mŕtvy pár na druhom konci linky.
4. Zdvihnite obe telefónne súpravy a komunikácia je nadviazaná.
5. Po dokončení presuňte posuvný prepínač do polohy "OFF Status" (vypnutý stav). TG100 nespotrebováva žiadnu energiu, keď sú vodiče otvorené, ale dotyk vodičov počas skladovania by mohol vybiť batériu.

Na odoslanie tónu na sledovanie

1. Presuňte posuvný prepínač na ľavej strane TG100 do polohy "OFF Status" (vypnutý stav) pre normálnu prevádzku, najmä ak tónujete napájané telefónne linky. Pozrite si "Tipy pre aplikáciu" pre ďalšie konfigurácie.
2. Pripojte vodiče cez linku alebo pripojte jeden vodič k zemi a druhý vodič k jednému vodiču kábla alebo páru, ktorý sa má sledovať.
3. Krátko stlačte tlačidlo na jednotke, aby ste zapli signál. Ak nebliká požadovaný indikátor úrovne signálu (HI alebo LO), krátko stlačte tlačidlo, kým sa nevyberie správna úroveň signálu. TG100 prechádza postupnosťou HI-LO-OFF.
4. Ak chcete, vyberte iný typ signálu (pozrite si "Výber alebo overenie typu signálu").
5. Ak chcete vypnúť signál, krátko stlačte tlačidlo. Ak uplynulo viac ako 15 sekúnd od posledného stlačenia, TG100 prejde priamo do OFF (vypnuté). Ak nie, môže byť potrebné druhé stlačenie, ak bola jednotka nastavená na HI.

Tipy pre aplikáciu:

Pri sledovaní vodičov ukončených na svorkovnici, ako je napríklad "66 block" (66 blok), pripojenie oboch vodičov TG100 ku káblu alebo páru má tendenciu udržať signál v kábli. Sledovač sa musí takmer dotknúť konca kábla, aby detekoval signál, čo je užitočné, keď sú vodiče blízko seba, ako napríklad pri ukončení. Nastavenie amplitúdy LO môže generovať silnejší signál pri pripojení oboch vodičov TG100 ku káblu, čím sa zníži efekt rušenia poľa spôsobený blízkosťou signálu a jeho návratu, najmä v kábloch s krútenou dvojlinkou. Na pripojenie TG100 priamo do nástennej zásuvky je možné použiť modulárny telefónny kábel.

Pri sledovaní pozdĺž káblových trás a na maximalizáciu vyžarovaného signálu pripojte jeden vodič TG100 k vodiču alebo káblu a druhý koniec k zemi (puzdro elektrickej skrinky, elektrická rúrka, kovové vodovodné potrubie alebo uzemňovacia tyč). Ak nie je k dispozícii žiadne uzemnenie, nepripájajte druhý vodič k ničomu — nechajte ho visieť čo najbližšie k zemi. Pripojte TG100 k neuzemnenému tieneniu koaxiálneho kábla. Tienenie splní svoju úlohu, ak je pripojené k stredovému vodiču, a zablokuje tón. Nastavenie amplitúdy LO je užitočné, ak dochádza k príliš veľkému presakovaniu signálu alebo má použitý sledovač pevnú hlasitosť a je preťažený.

Existuje niekoľko užitočných techník, ktoré využívajú schopnosť generovať tón v akejkoľvek polohe posuvného prepínača. Oba vodiče TG100 musia byť pripojené k páru, aby fungovali. Keď je tón zapnutý, režim "Cont" (kontinuita) sa dá použiť na mŕtvej linke na indikáciu nájdenia linky pomocníkovi alebo na overenie nájdenia oboch vodičov páru. Keď sa predpokladá, že pár bol nájdený, skratujte pár a na TG100 by sa mala rozsvietiť REV LED, čo znamená, že pár bol nájdený. Režim "Talk Battery" (hovorová batéria) sa dá použiť s tónom, aby telefónna súprava bez funkcie pasívneho monitora počula tón, keď sú telefónne vodiče pripojené cez pár, ktorý TG100 napája.

Výber alebo overenie typu signálu

TG100 má k dispozícii tri zreteľne odlišné typy tónov — jeden jednoduchý a dva duálne (alebo warble) tóny.

1. Stlačte a podržte tlačidlo na prednom paneli, kým sa nerozsvietia obe LED diódy HI a LO — to indikuje vstup do funkcie výberu štýlu tónu.
2. Pokračujte v držaní tlačidla, jedna z dvoch LED diód sa rozsvieti alebo bliká, aby indikovala aktuálne vybratý typ. LED dióda Sngl sa rozsvieti, čo znamená, že je vybratý jednoduchý typ. LED dióda Dual bude buď blikať pre jeden z duálnych tónov, alebo bude svietiť pre druhý. Uvoľnenie tlačidla pred uplynutím dvoch sekúnd ponechá typ signálu nezmenený.
3. Ak chcete vybrať iný typ signálu, pokračujte v držaní tlačidla, kým sa nezobrazí požadovaný typ. TG100 bude pokračovať v cyklickom prechádzaní cez tri typy, kým sa tlačidlo neuvoľní alebo jednotka nevyprší a nevypne sa (10 až 12 sekúnd).

Tip:
Aktuálne vybratý typ tónu sa generuje na RJ konektore po vstupe do funkcie výberu signálu. Držanie sledovača tónov v blízkosti konektora umožní používateľovi počuť každý typ tónu pri jeho výbere.

Výmena batérie

1. Odstráňte skrutku na zadnej strane TG100 pomocou skrutkovača Phillips #1. Opatrne otvorte tester.
2. Vyberte starú batériu a odpojte ju od vodičov batérie.
3. Pripojte vodiče batérie na novú batériu (9V, alkalická). Vložte batériu do puzdra.
4. Zatvorte tester a vymeňte skrutky. Neuťahujte príliš silno.

Príslušenstvo

Všetky súpravy káblov Lil' Buttie a Lil' Buttie PRO budú fungovať s TG100

LB10
Súprava káblov Lil' Buttie s krokosvorkami (dĺžka 5,5 stopy)

LB20
Súprava káblov Lil' Buttie s uhlovými prepichovacími svorkami (dĺžka 5,5 stopy)

LB30
Súprava káblov Lil' Buttie s uhlovými svorkami Bed-of-Nails (dĺžka 5,5 stopy)

TG10
Súprava káblov generátora tónov s krokosvorkami (dĺžka 2 stopy)

TG20
Súprava káblov generátora tónov s uhlovými svorkami Bed-of-Nails (dĺžka 2 stopy)
