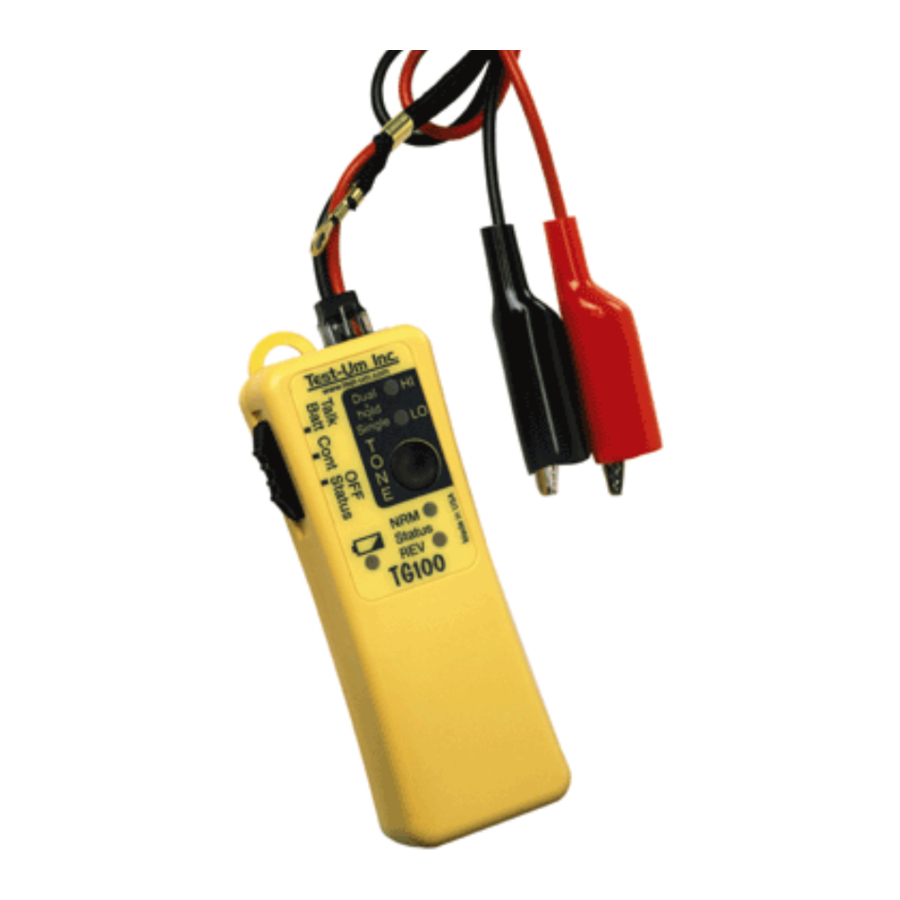

Test-Um TG100 - Ton Üreteci Kullanım Kılavuzu

Özellikler

• Ön panelden seçilen üç farklı ton
• Pil ömrü boyunca sabit ton genliği
• İki ton genliği seviyesi — normal ve yarım
• 3 saat sonra tonun otomatik kapanması — açık unutulursa pilin bitmemesi
• Ton herhangi bir modda eklenebilir — monitör özelliği olmayan telefonların tonu almasını sağlar
• Uçlar açıkken süreklilik modunda güç çekmez — süreklilikte bırakılırsa pilin bitmemesi
• Butt setleri için artırılmış voltaj ve güç için ayrı Konuşma Bataryası modu
• RJ jakı, modüler kablo veya sağlanan timsah klipsli uçların kullanımına izin verir

Canlı AC devrelerine bağlamayın. Bu, aşırı bir şok tehlikesine neden olabilir ve TG100'e zarar verebilir.

Kullanım Talimatları

Bir telefon devresinin durumunu kontrol etmek için

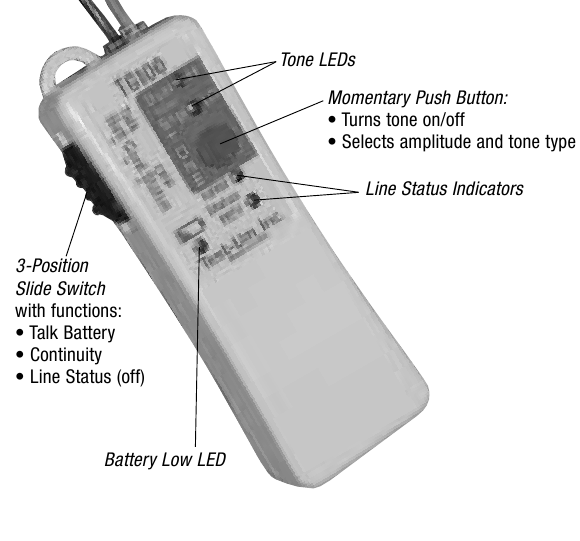

1. TG100'ün sol tarafındaki sürgülü anahtarı "OFF Status" (Kapalı Durum) konumuna getirin.
2. Siyah ucu TIP'e ve kırmızı ucu RING'e bağlayın — veya tanımlama bilinmiyorsa, her bir kabloyu çiftin bir teline bağlayın.
   NRM LED'i yanarsa: polarite doğru ve siyah uç TIP'e bağlıdır.
   REV yanarsa: uçlar ters çevrilmiştir. NRM veya REV LED'i parlaksa: hat kullanımda değildir.
   LED sönükse: devre kullanımda. Hem NRM hem de REV yanıyorsa veya yanıp sönüyorsa: bir AC voltajı mevcuttur.
   Uygulama İpuçları
   TIP sinyali nominal olarak toprak potansiyelindedir. Bu nedenle RING, siyah ucu bir toprak noktasına bağlayarak ve kırmızı ucu çiftin her bir teline bağlayarak tanımlanabilir. Kırmızı uç RING'e bağlandığında, NRM LED'i yanacaktır.
   Durum LED'leri ayrıca hem NRM hem de REV LED'lerinin parlak bir şekilde yanıp sönmesiyle çalan bir hattı gösterir. Bir telefon hattını doğrulamak için, TG100'ü (durum modunda) test edilecek hatta bağlayın ve o hattın numarasını başka bir hattan arayın. TG100 durum LED'leri çalan bir hattı göstermelidir.

Bir devrenin sürekliliğini kontrol etmek için
Yalnızca enerjisiz devrelerde kullanın. Mevcut herhangi bir enerji TG100'e zarar verebilir veya hatalı sonuçlara neden olabilir.

1. TG100'ün sol tarafındaki sürgülü anahtarı "Cont" (Süreklilik) konumuna getirin.
2. TG100'ün uçlarını test edilecek devrenin her iki ucuna bağlayın. Yolun DC direnci yaklaşık 11.000 ohm veya daha azsa, REV LED'i yanacaktır.
3. İşiniz bittiğinde sürgülü anahtarı "OFF Status" (Kapalı Durum) konumuna getirin. TG100, uçlar açıkken güç çekmez, ancak depolama sırasında uçların birbirine değmesi pili boşaltabilir.

Konuşma bataryası gücü sağlamak için

1. TG100'ün sol tarafındaki sürgülü anahtarı "Talk Battery" (Konuşma Bataryası) konumuna getirin.
2. TG100'ü ölü bir çiftin bir ucundaki bir telefon setiyle seri olarak bağlayın. TG100'ü bir telefon setiyle seri olarak bağlamak için, TG100'den bir ucu telefon setinin bir ucuna bağlayın ve kalan iki serbest ucu ölü çifte bağlayın.
3. Hattın diğer ucundaki ölü çift boyunca ikinci bir telefon seti bağlayın.
4. Her iki telefon setini de kaldırın ve iletişim kurulur.
5. İşiniz bittiğinde sürgülü anahtarı "OFF Status" (Kapalı Durum) konumuna getirin. TG100, uçlar açıkken güç çekmez, ancak depolama sırasında uçların birbirine değmesi pili boşaltabilir.

İzleme için bir ton göndermek için

1. Normal çalışma için TG100'ün sol tarafındaki sürgülü anahtarı "OFF Status" (Kapalı Durum) konumuna getirin, özellikle de enerjili telefon hatlarını tonluyorsanız. Diğer yapılandırmalar için "Uygulama İpuçları"na bakın.
2. Uçları hat boyunca bağlayın veya bir ucu toprağa ve diğer ucu izlenecek bir kablonun veya çiftin bir teline bağlayın.
3. Sinyali açmak için ünitedeki düğmeye kısaca basın. İstenen sinyal seviyesi göstergesi (HI veya LO) yanıp sönmüyorsa, doğru sinyal seviyesi seçilene kadar düğmeye kısaca basın. TG100, bir HI-LO-OFF (Yüksek-Düşük-Kapalı) dizisi boyunca döner.
4. İstenirse farklı bir sinyal türü seçin ("Sinyal Türünü Seçmek veya Doğrulamak İçin" bölümüne bakın).
5. Sinyali kapatmak için düğmeye kısaca basın. Son basıştan bu yana 15 saniyeden fazla zaman geçtiyse, TG100 doğrudan KAPALI konuma geçer. Değilse, ünite HI'ya ayarlanmışsa, ikinci bir basış gerekebilir.

Uygulama İpuçları:

Kabloları bir "66 blok" gibi bir terminal bloğuna sonlandırırken, her iki TG100 ucunu da kabloya veya çifte bağlamak, sinyali kablonun içinde tutma eğilimindedir. İzleyicinin, kablolar birbirine yakın olduğunda, sonlandırıldığında olduğu gibi yardımcı olan sinyali algılamak için kablonun ucuna neredeyse dokunması gerekir. LO genlik ayarı, özellikle bükümlü çift kabloda, bir sinyale sahip olmanın ve dönüşünün birbirine yakın olmasının alan iptal etkisini azaltarak, TG100'ün her iki ucunu da bir kabloya bağlarken daha güçlü bir sinyal üretebilir. TG100'ü doğrudan bir duvar jakına bağlamak için modüler bir telefon kablosu kullanılabilir.

Kablo boyunca izleme yaparken ve yayılan sinyali en üst düzeye çıkarmak için, TG100'ün bir ucunu kabloya veya kabloya ve diğer ucunu toprağa (bir elektrik kutusunun kasası, elektrik borusu, metalik su borusu veya topraklama çubuğu) bağlayın. Toprak yoksa, diğer ucu hiçbir şeye bağlamayın — mümkün olduğunca toprağa yakın bir şekilde sarkmasına izin verin. TG100'ü bir koaks kablosunun topraklanmamış kalkanına bağlayın. Kalkan, orta uca bağlıysa işini yapacak ve tonu engelleyecektir. Sinyalin çok fazla sızması veya kullanılan izleyicinin sabit bir hacme sahip olması ve aşırı yüklenmesi durumunda LO genlik ayarı kullanışlıdır.

Herhangi bir sürgülü anahtar konumunda ton üretme yeteneğinden yararlanan birkaç yararlı teknik vardır. Çalışmaları için TG100'ün her iki ucunun da çifte bağlı olması gerekir. Ton açıkken, "Cont" (Süreklilik) modu, bir yardımcıya hattı bulmayı belirtmek veya bir çiftin her iki ucunu da bulduğunu doğrulamak için ölü bir hat üzerinde kullanılabilir. Çiftin bulunduğu varsayıldıktan sonra, çifti kısa devre yapın ve REV LED'i TG100'de yanarak çiftin bulunduğunu gösterir. "Talk Battery" (Konuşma Bataryası) modu, pasif bir monitör işlevi olmayan bir telefonun, telefon uçları TG100'ün güç verdiği çift boyunca bağlandığında tonu duymasını sağlamak için tonla birlikte kullanılabilir.

Sinyal Türünü Seçmek veya Doğrulamak İçin

TG100'de üç farklı ton türü mevcuttur — bir tek ve iki çift (veya titreşimli) ton.

1. Hem HI hem de LO LED'leri yanana kadar ön panel düğmesini basılı tutun — bu, ton stili seçim işlevine girişi gösterir.
2. Düğmeyi basılı tutmaya devam edin, iki LED'den biri mevcut seçili türü belirtmek için sabit yanacak veya yanıp sönecektir. Tek türün seçildiğini belirtmek için Sngl LED'i sabit yanacaktır. Dual LED, çift tonlardan biri için yanıp sönecek veya diğeri için sabit yanacaktır. İki saniye geçmeden düğmeyi bırakmak sinyal türünü değiştirmeden bırakacaktır.
3. Başka bir sinyal türü seçmek için, istenen tür görüntülenene kadar düğmeyi basılı tutmaya devam edin. TG100, düğme bırakılana veya ünite zaman aşımına uğrayıp kapanana (10 ila 12 saniye) kadar üç tür arasında geçiş yapmaya devam edecektir.

İpucu:
Mevcut seçili ton türü, sinyal seçim işlevine girildikten sonra RJ jakında üretilir. Bir ton izleyiciyi jakın yakınında tutmak, kullanıcının her ton türünü seçilirken duymasını sağlayacaktır.

Pil Değişimi

1. TG100'ün arkasındaki vidayı #1 Phillips tornavidayla çıkarın. Test cihazını dikkatlice açın.
2. Eski pili çıkarın ve pil uçlarından ayırın.
3. Pil uçlarını yeni bir pile (9V, alkalin) takın. Pili kasaya yerleştirin.
4. Test cihazını kapatın ve vidaları değiştirin. Aşırı sıkmayın.

Aksesuar Parçaları

Tüm Lil' Buttie ve Lil' Buttie PRO kablo setleri TG100 ile çalışacaktır

LB10
Timsah Klipsli Lil' Buttie Kablo Seti (5,5 ft uzunluğunda)

LB20
Açılı Delici Klipsli Lil' Buttie Kablo Seti (5,5 ft uzunluğunda)

LB30
Açılı Yatak Çivili Klipsli Lil' Buttie Kablo Seti (5,5 ft uzunluğunda)

TG10
Timsah Klipsli Ton Üreteci Kablo Seti (2 ft uzunluğunda)

TG20
Açılı Yatak Çivili Klipsli Ton Üreteci Kablo Seti (2 ft uzunluğunda)
