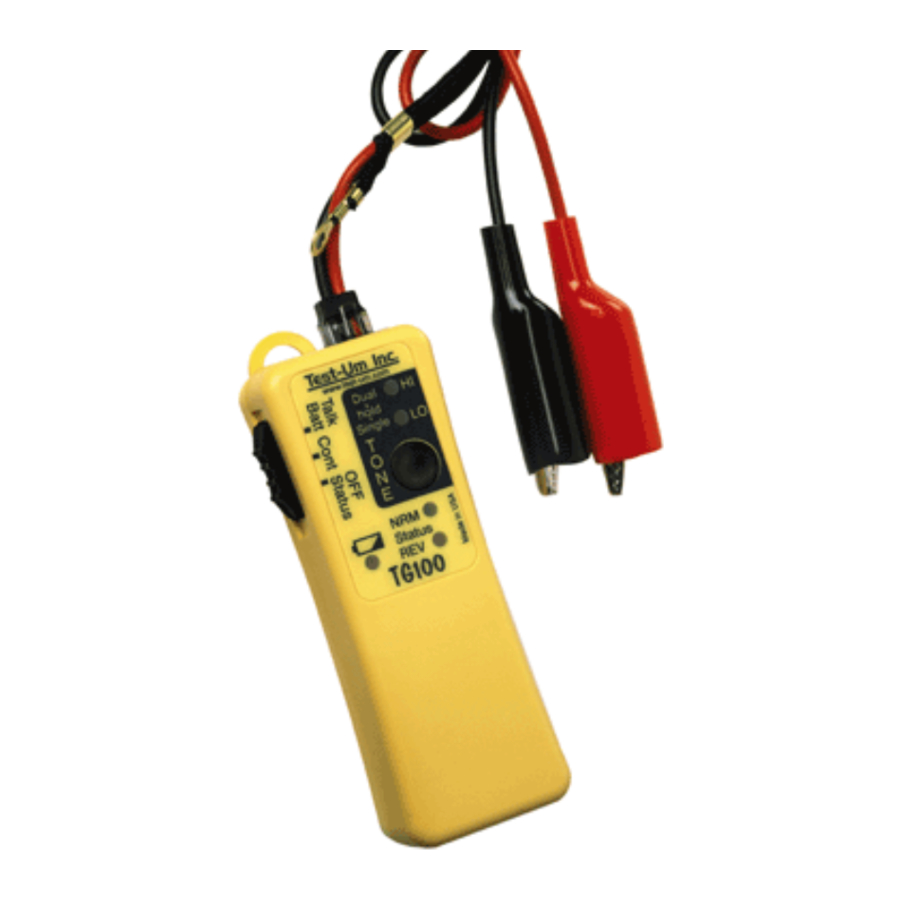

Test-Um TG100 - Ton Generatorining foydalanish bo'yicha qo'llanmasi

Xususiyatlar

• Old paneldan tanlangan uch xil o'ziga xos tonlar
• Batareyaning ishlash muddati davomida doimiy ton amplitudasi
• Ikki ton amplitudasi darajasi — normal va yarim
• 3 soatdan keyin tonning avtomatik o'chirilishi — agar yoqilgan holda qoldirilsa, batareya o'lmaydi
• Tonni har qanday rejimda qo'shish mumkin — monitor funksiyasiga ega bo'lmagan telefon apparatlari tonni olish imkonini beradi
• Qo'rg'oshinlar ochiq bo'lganda uzluksizlik rejimida quvvat sarflanmaydi — uzluksizlikda qoldirilsa, batareya o'lmaydi
• Butt to'plamlari uchun kuchaytirilgan kuchlanish va quvvat uchun alohida Talk Battery (gaplashuv batareyasi) rejimi
• RJ uyasi modulli kabeldan yoki taqdim etilgan alligator qisqichli simlardan foydalanish imkonini beradi

Jonli AC zanjirlariga ulamang. Bu haddan tashqari zarba xavfini keltirib chiqarishi va TG100 ga zarar yetkazishi mumkin.

Foydalanish bo'yicha ko'rsatmalar

Telefon zanjirining holatini tekshirish uchun

1. TG100 ning chap tomonidagi slayder kalitini "OFF Status" (o'chirilgan holat) holatiga o'tkazing.
2. Qora simni TIP ga va qizil simni RING ga ulang — yoki agar belgilanish noma'lum bo'lsa, har bir simni juftlikning har bir simiga ulang.
   Agar NRM LED yonsa: polarit to'g'ri va qora sim TIP ga ulangan.
   Agar REV yonsa: simlar teskari. Agar NRM yoki REV LED yorqin bo'lsa: liniya ishlatilmayapti.
   Agar LED xira bo'lsa: zanjir ishlatilmoqda. Agar NRM va REV ikkalasi ham yoniq yoki miltillayotgan bo'lsa: AC kuchlanishi mavjud.
   Qo'llash bo'yicha maslahatlar
   TIP signali nominal ravishda yer potensialida bo'ladi. Shunday qilib, RING ni qora simni yer nuqtasiga ulash va qizil simni juftlikning har bir simiga ulash orqali aniqlash mumkin. Qizil sim RING ga ulanganida, NRM LED yonadi.
   Holat LEDlari, shuningdek, NRM va REV LEDlarining yorqin miltillashi bilan jiringlayotgan liniyani ko'rsatadi. Telefon liniyasini tekshirish uchun TG100 ni (holat rejimida) sinovdan o'tkaziladigan liniyaga ulang va ushbu liniyaning raqamini boshqa liniyadan tering. TG100 holat LEDlari jiringlayotgan liniyani ko'rsatishi kerak.

Zanjirning uzluksizligini tekshirish uchun
Faqat quvvatlanmagan zanjirlarda foydalaning. Har qanday energiya mavjudligi TG100 ga zarar yetkazishi yoki noto'g'ri natijalarga olib kelishi mumkin.

1. TG100 ning chap tomonidagi slayder kalitini "Cont" (uzluksizlik) holatiga o'tkazing.
2. TG100 simlarini sinovdan o'tkaziladigan zanjirning har bir uchiga ulang. Agar yo'lning DC qarshiligi taxminan 11 000 ohm yoki undan kam bo'lsa, REV LED yonadi.
3. Tugatgandan so'ng slayder kalitini "OFF Status" (o'chirilgan holat) ga o'tkazing. TG100 simlar ochiq bo'lganda quvvat sarflamaydi, lekin saqlash vaqtida tegib turgan simlar batareyani zaryadsizlantirishi mumkin.

Gaplashuv batareyasi quvvatini ta'minlash uchun

1. TG100 ning chap tomonidagi slayder kalitini "Talk Battery" (gaplashuv batareyasi) holatiga o'tkazing.
2. TG100 ni o'lik juftlikning bir uchida telefon apparati bilan ketma-ket ulang. TG100 ni telefon apparati bilan ketma-ket ulash uchun TG100 dan bir simni telefon apparatining bir simiga ulang va qolgan ikkita bo'sh simni o'lik juftlikka ulang.
3. Ikkinchi telefon apparatini liniyaning boshqa uchidagi o'lik juftlik bo'ylab ulang.
4. Ikkala telefon apparatini ham ko'taring va aloqa o'rnatiladi.
5. Tugatgandan so'ng slayder kalitini "OFF Status" (o'chirilgan holat) ga o'tkazing. TG100 simlar ochiq bo'lganda quvvat sarflamaydi, lekin saqlash vaqtida tegib turgan simlar batareyani zaryadsizlantirishi mumkin.

Izlash uchun tonni yuborish uchun

1. Normal ishlash uchun TG100 ning chap tomonidagi slayder kalitini "OFF Status" (o'chirilgan holat) holatiga o'tkazing, ayniqsa quvvatlanadigan telefon liniyalarini tonlashda. Boshqa konfiguratsiyalar uchun "Qo'llash bo'yicha maslahatlar" ga qarang.
2. Simlar bo'ylab simlarni ulang yoki bir simni yerga va boshqa simni izlanadigan kabel yoki juftlikning bir simiga ulang.
3. Signalni yoqish uchun qurilmadagi tugmani qisqa vaqt bosing. Agar kerakli signal darajasi indikatori (HI yoki LO) miltillamasa, to'g'ri signal darajasi tanlanmaguncha tugmani qisqa vaqt bosing. TG100 HI-LO-OFF ketma-ketligidan o'tadi.
4. Agar xohlasangiz, boshqa signal turini tanlang ("Signal turini tanlash yoki tekshirish" ga qarang).
5. Signalni o'chirish uchun tugmani qisqa vaqt bosing. Agar oxirgi bosishdan beri 15 soniyadan ko'proq vaqt o'tgan bo'lsa, TG100 to'g'ridan-to'g'ri OFF ga o'tadi. Agar yo'q bo'lsa, agar qurilma HI ga o'rnatilgan bo'lsa, ikkinchi marta bosish kerak bo'lishi mumkin.

Qo'llash bo'yicha maslahatlar:

"66 blok" kabi terminal blokiga ulangan simlarni izlashda, TG100 simlarining ikkalasini ham kabelga yoki juftlikka ulash signalni kabel ichida ushlab turishga yordam beradi. Izlovchi signalni aniqlash uchun kabelning uchiga deyarli tegishi kerak, bu simlar bir-biriga yaqin bo'lganda foydalidir, masalan, tugatilganda. LO amplitudasi sozlamasi TG100 ning ikkala simini kabelga ulashda kuchliroq signal hosil qilishi mumkin, ayniqsa o'ralgan juftlik kabelida, signalning maydonni bekor qilish effektini kamaytirish orqali.

Kabel yo'llari bo'ylab izlashda va tarqaladigan signalni maksimal darajada oshirish uchun TG100 ning bir simini simga yoki kabelga, boshqa uchini esa yerga ulang (elektr qutisi, elektr quvuri, metall suv quvuri yoki yerga ulash moslamasi). Agar yer yo'q bo'lsa, boshqa simni hech narsaga ulamang — uni iloji boricha yerga yaqinroq osib qo'ying. TG100 ni koaksial kabelning yerga ulanmagan ekraniga ulang. Agar markaziy simga ulangan bo'lsa, ekran o'z vazifasini bajaradi va tonni bloklaydi. Agar signal juda ko'p oqayotgan bo'lsa yoki ishlatilayotgan izlovchi sobit hajmga ega bo'lsa va haddan tashqari yuklangan bo'lsa, LO amplitudasi sozlamasi foydalidir.

Slayder kalitining har qanday holatida tonni yaratish qobiliyatidan foydalanadigan bir nechta foydali usullar mavjud. Ularning ishlashi uchun TG100 ning ikkala simi ham juftlikka ulangan bo'lishi kerak. Ton yoqilgan holda, "Cont" (uzluksizlik) rejimi o'lik liniyada yordamchiga liniyani topishni ko'rsatish yoki juftlikning ikkala simini ham topganligini tekshirish uchun ishlatilishi mumkin. Juftlik topilgan deb taxmin qilingandan so'ng, juftlikni qisqa tutashtiring va TG100 da REV LED yonishi kerak, bu juftlik topilganligini ko'rsatadi. "Talk Battery" (gaplashuv batareyasi) rejimi ton bilan birga passiv monitor funksiyasiga ega bo'lmagan telefon apparatiga telefon simlari TG100 quvvatlayotgan juftlik bo'ylab ulanganida tonni eshitish imkonini berish uchun ishlatilishi mumkin.

Signal turini tanlash yoki tekshirish uchun

TG100 da uch xil o'ziga xos ton turlari mavjud — bitta va ikkita dual (yoki g'o'ldirovchi) tonlar.

1. Old panel tugmasini HI va LO LEDlarining ikkalasi ham yonmaguncha bosib turing — bu ton uslubini tanlash funksiyasiga kirishni ko'rsatadi.
2. Tugmani bosib turing, ikkita LEDdan biri doimiy yonadi yoki miltillaydi, bu hozirda tanlangan turini ko'rsatadi. Sngl LED bitta turi tanlanganligini ko'rsatish uchun doimiy yonadi. Dual LED dual tonlardan biri uchun miltillaydi yoki boshqasi uchun doimiy yonadi. Ikki soniya o'tmasdan tugmani qo'yib yuborish signal turini o'zgarishsiz qoldiradi.
3. Boshqa signal turini tanlash uchun kerakli turi ko'rsatilguncha tugmani bosib turing. TG100 tugma qo'yib yuborilgunga qadar yoki qurilma o'chirilgunga qadar (10 dan 12 soniyagacha) uchta turdan o'tishni davom ettiradi.

Maslahat:
Hozirda tanlangan ton turi signalni tanlash funksiyasi kiritilgandan so'ng RJ uyasida yaratiladi. Ton izlovchini uyaga yaqin ushlab turish foydalanuvchiga har bir ton turini tanlanganidek eshitish imkonini beradi.

Batareyani almashtirish

1. TG100 ning orqa tomonidagi vintni #1 Phillips tornavida bilan olib tashlang. Sinov qurilmasini ehtiyotkorlik bilan oching.
2. Eski batareyani olib tashlang va batareya simlaridan uzing.
3. Batareya simlarini yangi batareyaga (9V, ishqoriy) ulang. Batareyani korpusga joylashtiring.
4. Sinov qurilmasini yoping va vintlarni joyiga qo'ying. Haddan tashqari qattiq tortmang.

Aksessuar qismlar

Barcha Lil' Buttie va Lil' Buttie PRO sim to'plamlari TG100 bilan ishlaydi

LB10
Alligator qisqichlari bilan Lil' Buttie kabel to'plami (uzunligi 5,5 fut)

LB20
Burchakli teshuvchi qisqichlar bilan Lil' Buttie kabel to'plami (uzunligi 5,5 fut)

LB30
Burchakli Bedof-Nails qisqichlari bilan Lil' Buttie kabel to'plami (uzunligi 5,5 fut)

TG10
Alligator qisqichlari bilan Ton generatori kabel to'plami (uzunligi 2 fut)

TG20
Burchakli Bed-of-Nails qisqichlari bilan Ton generatori kabel to'plami (uzunligi 2 fut)

www.Test-Um.com
805-383-1500
